Классификация основных видов предохранителей
Предохранители по принципу действия и по способу разрыва электрической цепи делятся на 4 вида:

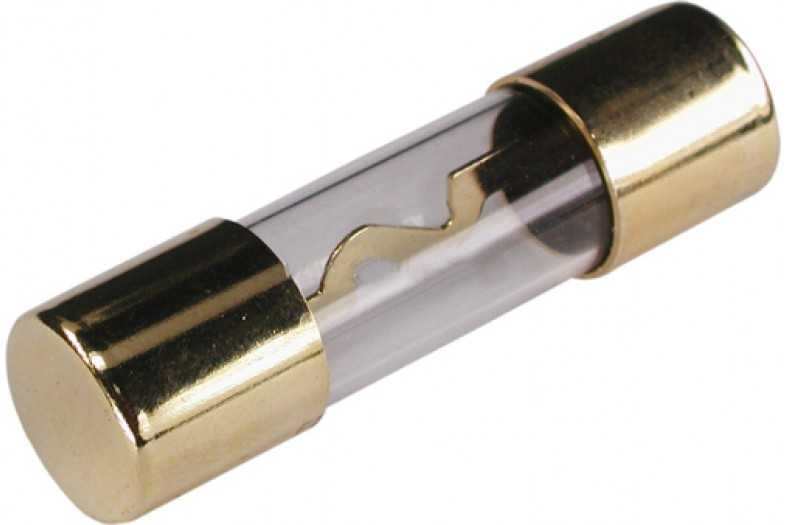

1. Предохранители с плавкой вставкой.
Такие предохранители имеют токопроводящий элемент, который расплавляется и испаряется под действием сверхтока. Этим обеспечивается разрыв электрической цепи и защита ее.
Плавкие вставки изготавливают из свинца, меди, цинка, железа. Работа проводника с плавкой вставкой под нормальным током обеспечивает хороший баланс температур между теплом, который выделяется на металле, и отводом тепла в окружающую среду. При превышении расчетной нагрузки такое равновесие разрушается.
2. Предохранители электромеханической конструкции.
Такие предохранители основаны на автоматическом выключении. Их еще называют автоматами. Специальный датчик контролирует величину тока, и при его превышении автомат разрывает электрическую цепь.
3. Предохранители на основе электронных компонентов.
Такие предохранители защищают электрическую цепь бесконтактно на основе диодов, тиристоров или транзисторов.
4. Самовосстанавливающиеся предохранители.
Такие предохранители отличаются от предохранителей с плавкой вставкой многократным использованием. После сверхтока они сохраняют свою работоспособность.
Они состоят из полимерных материалов, имеющих положительный температурный коэффициент для электрического сопротивления. У них кристаллическая структура и при сверхтоке предохранитель переходит в аморфное состояние.
Формула для расчета диаметра проволоки предохранителя по мощности электроприбора
Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.
- где
- I nom – номинальный ток защиты предохранителя, А;
- P max – максимальная мощность нагрузки, Вт;
- U – напряжение питающей сети, В.
Но гораздо удобнее воспользоваться готовыми данными из таблиц
Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В
| Максимальная мощность потребления электроприбором, ватт (BA) | 10 | 50 | 100 | 150 | 250 | 500 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | 4000 | 6000 | 8000 | 10000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинал стандартного предохранителя, А | 0,1 | 0,25 | 0,5 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 15,0 | 20,0 | 30,0 | 40,0 | 50,0 |
Рассмотрим на примере как выбирать предохранитель.
Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.
Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.
| Мощность электроприбора, ватт (BA) | до 50 | до 75 | до 100 | до 150 | до 200 | до 250 | до 300 | до 400 | до 600 | до 700 |
|---|---|---|---|---|---|---|---|---|---|---|
| Номинал стандартного предохранителя, А | 5,0 | 7,5 | 10,0 | 15,0 | 20,0 | 25,00 | 30,0 | 40,0 | 60,0 | 70,0 |
| Цвет корпуса предохранителя | оранжевый | коричневый | красный | голубой | желтый | прозрачный | зеленый | фиолет | синий | черный |
Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.
Калькулятор для расчета тока предохранителя
Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.
| Онлайн калькулятор для определения тока предохранителя | |
|---|---|
| Максимальная мощность нагрузки, Вт: | |
| Напряжение питающей сети, В: | |
При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.
Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.
Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.
Достоинства и недостатки использования
| Предохранитель | Достоинства | Недостатки |
| С плавкой ставкой |
|
|
| Электромеханической конструкции |
|
— |
| На основе электронных компонентов |
|
— |
| Самовосстанавливающиеся |
|
— |
Как сделать индикатор перегорания предохранителя своими руками
В продаже есть автомобильные предохранители с индикатором их неисправности. В корпусе предохранителя вмонтирована миниатюрная лампочка накаливания или светодиод, начинающие светиться при перегорании предохранителя. Такой индикатор перегорания авто предохранителя можно собрать своими руками по ниже предложенной на фотографии электрической схеме.
Для этого достаточно подсоединить параллельно контактам предохранителя, любой светодиод VD1 через токоограничивающий резистор R1 или миниатюрную лампочку, рассчитанную на напряжение 12 В. Индикатор перегорания предохранителя можно смонтировать как в корпусе предохранителя, так и установить на колодке его держателя. Второй вариант предпочтительнее, так как при замене предохранителя индикатор останется на месте. Индикатор не будет светить при перегоревшем предохранителе, если не подключена нагрузка.
Приведенная на фотографии схема индикатора перегорания предохранителя или срабатывании автоматического выключателя с успехом может работать и в бытовой электросети при питающем напряжении 220 В.
Достаточно увеличить номинал резистора R1 до 300-500 кОм и для защиты светодиода VD1 от пробоя обратным напряжение дополнить схему диодом VD2 любого типа, рассчитанного на обратное напряжение не менее 300 В. Подойдет, например, широко применяемый отечественный диод КД109Б или импортный 1N4004.
Для сети переменного тока 220 В можно индикатор перегорания предохранителя или автоматического выключателя сделать на неоновой лампочке.
О принципе работы схем индикаторов и о расчете номиналов резистора с помощью онлайн калькулятора в зависимости от типа используемого светодиода или неоновой лампочки с примерами монтажа вопрос подробно рассмотрен в статье сайта «Схема подключения выключателя с подсветкой».
Как измерять диаметра проволоки
Диаметр тонкого провода лучше всего измерять . Если под рукой нет микрометра для измерения диаметра проволоки, то можно воспользоваться обыкновенной линейкой.
Нужно намотать 10-20 витков к витку проволоки на линейку, поделить количество закрытых миллиметров на количество намотанных витков. Получите диаметр. Например, у меня намотано 10 витков провода, и они закрыли 6,5 мм. Делим 6,5 на 10. Диаметр провода получается равным 0,65 мм. 0,05 мм занимает изоляция. Следовательно, реальный диаметр составляет 0,6 мм.
Такой провод подойдет для изготовления предохранителя на 30 А. Провод мотал толстый для большей наглядности. Чем больше намотаете витков на линейку, тем точнее будет результат измерений. Нужно наматывать не менее одного сантиметра. Если в наличии проволока малой длины, то намотайте ее на любой стержень, например, отвертку, зубочистку или карандаш, а линейкой измерьте ширину намотки.
| Онлайн калькулятор для расчета диаметра провода | |
|---|---|
| Ширина намотки на линейке, мм: | |
| Количество витков: | |
Результаты измерений можете обработать с помощью онлайн калькулятора. Для определения диаметра провода достаточно в окошках ввести ширину намотки, количество витков и нажать «Рассчитать диаметр провода».
Ремонт плавкого предохранителя своими руками

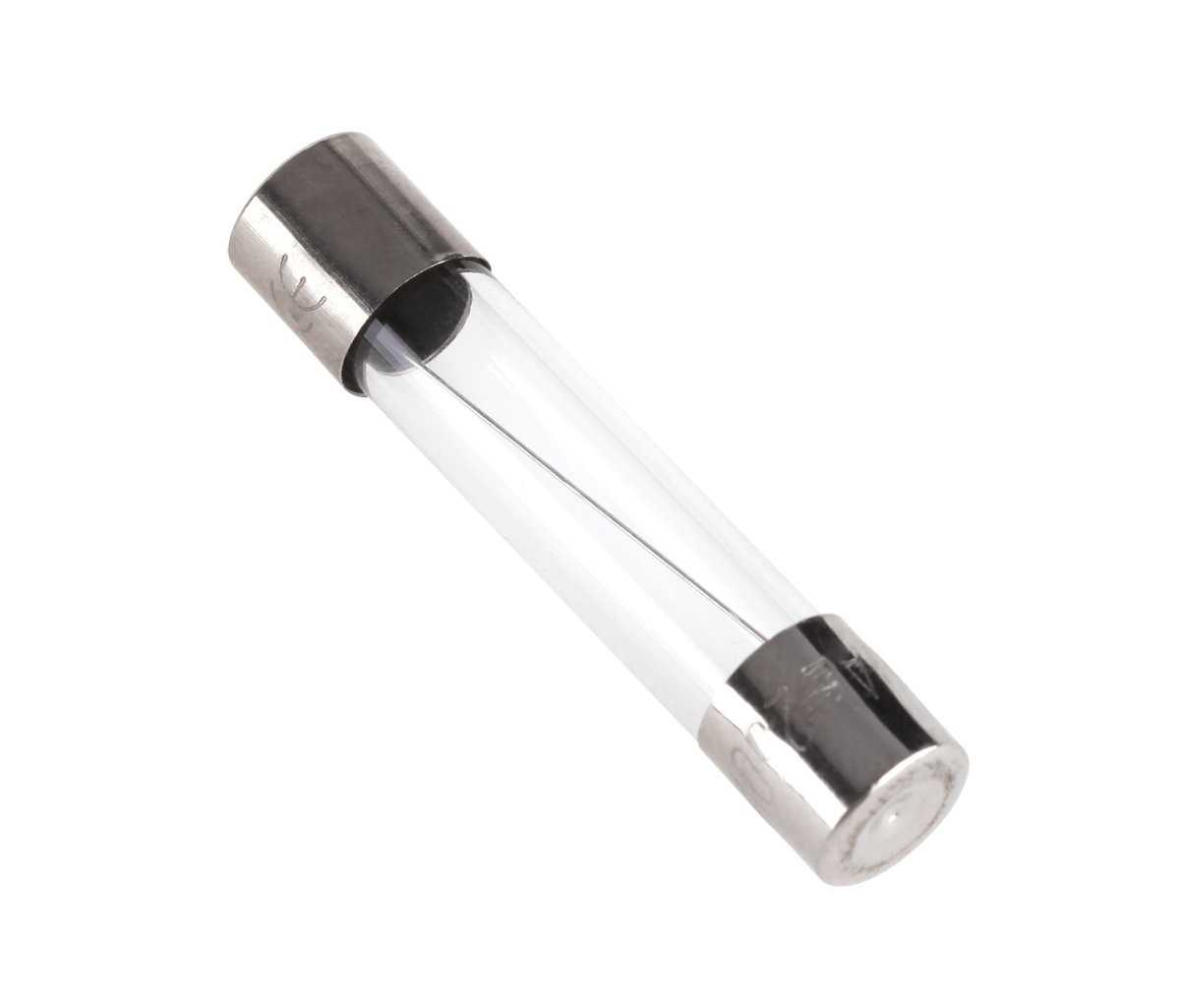

Ремонт трубочного плавкого предохранителя
Первый самый простой. Проволока зачищается до блеска и наматывается на каждую чашку по несколько витков, затем предохранитель вставляется в держатель. Этот способ ненадежен, и воспользоваться им можно, как временной мерой. Благодаря своей простоте он позволяет оперативно проверить исправность электроприбора. Если при включении проволока расплавилась, значит дело не в предохранителе, и требуется более квалифицированный ремонт.
Второй способ несколько сложней. Но тоже не требует применения пайки. Нужно прогреть по очереди чашки зажигалкой или на газовой плите и удерживая через ткань руками снять их со стеклянной трубки. Нагревать можно и паяльником. Внутри чашки для хорошего контакта нужно тщательно очистить от остатков клея.
Продеть зачищенную от изоляции проволоку через трубку по диагонали, загнуть ее концы вдоль трубки и надеть на место чашки. Плавкий предохранитель отремонтирован.
Третий способ по сути такой же, как и первых два. Но отремонтированный предохранитель практически не отличается от нового. Ремонт выполняется следующим образом.
Заводская калиброванная проволока при изготовлении предохранителя продевается в отверстия в торцах чашек и фиксируется припоем. Для того, чтобы вставить новую проволоку необходимо паяльником разогреть торцы чашек и зубочисткой или заточенной деревянной палочкой освободить отверстия в торцах чашек от припоя. Далее выполнить описанную выше заводскую операцию.
Бывает отверстия в чашках очень маленького диаметра и сложно их очистить от припоя. Тогда при наличии технической возможности проще просверлить отверстия сверлом диаметром 1-2 мм или расширить граненым шилом
Предложенная технология ремонта предохранителей и плавких вставок с успехом может быть применена для восстановления практически любых типов плавких предохранителей.
Ремонт автомобильного предохранителя ножевого типа
Технология ремонта автомобильного предохранителя ничем не отличается от технологии ремонта трубчатого, даже проще, так как нет необходимости заниматься его разборкой.
Сначала нужно наждачной бумагой или надфилем зачистить ножи предохранителя у его основания полоской в несколько миллиметров и залудить эти места припоем.
При залуживании столкнулся с тем, что при использовании спирто-канифольного флюса припой не хотел растекаться по поверхности ножей. Пришлось применить флюс «ФИМ», предназначенный для пайки меди, серебра, константана, платины и черных металлов. Основой флюса является ортофосфорная кислота. Я его всегда использую для пайки, если канифоль не подходит. Остатки флюса ФИМ удаляются промывкой водой.
Предохранитель был рассчитан на ток защиты 10 А, поэтому в соответствии с приведенной выше таблицей для ремонта был взят провод ⌀0,25 мм. Проводу была придана форма петли, как показано на фотографии, и концы его залужены припоем.
После всех подготовительных работ осталось только завести петлю провода внутрь корпуса предохранителя и припаять концы к ножкам.
Растекшийся припой можно срезать ножом, удалить с помощью наждачной бумаги или сточить надфилем.
Автомобильный предохранитель отремонтирован, и теперь его можно повторно использовать для защиты цепей в электропроводке автомобиля. Если после установки отремонтированного предохранителя он опять перегорел, то нужно искать неисправность в электрооборудовании автомобиля.
Расчет диаметра проволоки плавкого предохранителя
Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов.
Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество. Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки.
При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемый изделием. Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из нижеприведенной таблицы определить какого диаметра нужен провод.
Назначение и принцип действия
Предохранитель встраивается в разрыв электрической цепи (последовательно).
Когда протекает сверхток, происходит нагрев плавкого элемента предохранителя и его расплавление с образованием электрической дуги. При погасании электрической дуги цепь оказывается разомкнутой.
Плавкую вставку обычно заполняют специальным наполнителем (мелом, кварцевым песком) для отвода лишней теплоты и успешного гашения дуги. Во время процесса расплавления плавкого элемента происходит разрыв цепи и срабатывание предохранителя.
Также есть такое понятие, как время срабатывания предохранителя. Оно делится на два интервала:
- Время плавления плавкого элемента. Именно этот интервал определяет эффективность предохранителя, так как электрическая дуга вводит электрическую цепь в сопротивление, ограничивающее поступление тока, что, в свою очередь, уменьшает вредное воздействие на все элементы системы.
- Время горения дуги.
Далее проставляются прописные английские буквы в маркировке:
- G — универсальные предохранители для защиты кабелей, электродвигателей, трансформаторов;
- L — предохранители для распределительных устройств и кабелей;
- B — предохранители для горнодобывающих оборудований;
- F — предохранители для маломощных электрических цепей;
- M — предохранители для коммутирующих устройств и электромоторов;
- R — предохранители для полупроводниковых схем;
- S — предохранители с моментальным сгоранием и со средним временем срабатывания;
- Tr — предохранители для трансформаторов.
Принцип работы предохранителя на видеоролике
При прохождении электрического тока меньше предельно допустимого, калиброванная проволока, соединяющая контакты предохранителя, нагревается до температуры около 70˚С. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана – расплавляется, электрическая цепь разрывается, и течение тока прекращается.
Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно.
Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения 220 В, трехфазная сеть на 380 В. То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите 380 В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу – при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.
Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества.
Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.
При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции. Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки. Такое решение может окончательно все испортить и способствует возникновению пожара.
