Выбираем диаметр провода предохранителя

Как выбрать сечения проводника

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

1. Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
2. Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
3. Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

1. Вид и тип изоляции электрической проводки;
2. Длина участков;
3. Способы и варианты прокладки;
4. Особенности температурного режима;
5. Уровень и процент влажности;
6. Максимально возможная величина перегрева;
7. Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

• для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
• для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
• что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

Сечение жил, проводящих ток (мм)	Медные жилы проводов и кабелей
Напряжение 220 В	Напряжение 380 В
Ток (А)	Мощность (кВТ)	Ток (А)	Мощность (кВТ)
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	80	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	265	57,2	220	145,2
120	300	66	260	171,6

Таблица сечения алюминиевого кабеля

Сечение жил, проводящих ток (мм)	Алюминиевые жилы проводов и кабелей
Напряжение 220 В	Напряжение 380 В
Ток (А)	Мощность (кВТ)	Ток (А)	Мощность (кВТ)
2,5	22	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.

Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.

Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.

Как рассчитать диаметр провода для предохранителя?

В современных электроприборах повсюду встречаются предохранители, или если говорить «по научному» — плавкие вставки. Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры.

Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами.

Номинальный ток определяется сечением проволоки внутри предохранителя.

Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями.

Общие понятия, знакомство с предохранителями трубчатой конструкции

Наиболее распространенные предохранители это так называемые, трубчатые. Они представляют из себя керамическую или стеклянную трубку с металлическими контактами-чашками с торцов. Эти чашки соединены между собой проволокой, сечение которой, как уже говорилось, определяет номинальный ток предохранителя. Этот ток указывается на трубке или одной из контактных частей предохранителя. Например: F0,5A – это значит, что данный предохранитель рассчитан на ток 0,5 ампера.

На электрических принципиальных схемах предохранитель обозначается прямоугольником с проходящей через него прямой линией. Рядом с условным графическим обозначением указывается его позиционное обозначение, например F1 (F – fuse, предохранитель по-английски); и если это не загромождает схему — номинальный ток, например 100 mA.

Принцип работы предохранителя предельно прост. При протекании по проволоке, соединяющей контакты предохранителя, номинального тока, эта проволока разогревается до температуры около 70 ˚С. А вот при превышении тока, проволока разогревается сильнее, и при превышении температуры плавления – расплавляется, т.е. перегорает. Именно по этой причине предохранители еще называют – плавкими или плавкой вставкой. Чем выше ток, тем быстрее нагрев, тем быстрее происходит расплавление, а соответственно и перегорание предохранителя.

Таким образом все плавкие вставки работают на одном и том же принципе – превышение тока в цепи вызывает перегрев и расплавление проволоки внутри предохранителя и как следствие отключение этой цепи от источника питающей сети.

Существует две основных причины перегорания плавких вставок: броски напряжения питающей сети и возникшая неисправность внутри самого электроприбора.

Проверка предохранителя, индикатор неисправности предохранителя

Проверить плавкую вставку можно любой «прозвонкой» или тестером. Задача состоит в том, чтобы убедиться, что цепь предохранителя цела и способна проводить электрический ток.

Проверять предохранитель, во избежание поражения электрическим током, допускается только при отключенном электроприборе!

Кроме этого можно купить или самостоятельно изготовить индикатор перегорания предохранителя, который уведомит вас о том, что предохранитель перегорел.

Схема такого устройства чрезвычайно проста и представлена на следующем рисунке.

Индикатор не светится, если предохранитель исправен, и светится в случае его перегорания.

Индикатор не светится если нагрузка отключена.

Такой схемой очень удобно дополнять блоки питания собственного изготовления.

Немного изменив (упростив) схему можно получить индикатор перегорания предохранителя на неоновой лампе, хотя она и не так эффективно смотрится как светодиод.

Подбор предохранителя по номинальной мощности электроприбора

После проверки предохранителя и определения, что он вышел из строя, необходимо его заменить. А для этого надо узнать его номинал, чтобы выполнить правильную замену.

Если вам известна мощность потребляемая электроприбором, обычно она указывается на шильде прибора, вы можете самостоятельно рассчитать номинальный ток предохранителя по следующей формуле:

Iном = Рмакс / Uном

Номинальный ток (Ампер) равен частному от максимальной мощности (Ватт) электроприбора деленной на номинальное напряжение сети (Вольт).

Например, сгорел предохранитель в телевизоре, разобрать, что указано на корпусе предохранителя, его номинал, не представляется возможным, но на шильде телевизора указана мощность потребления 150 ВА.

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

• наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
• ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после ее исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.

Принцип действия и виды плавких предохрани­телей

Плавкий предохранитель как защитный аппа­рат применяется в электрических сетях уже более 100 лет. В основе его работы лежит известный закон Джоуля — Ленца (1841 г.), согласно которому про­хождение электрического тока по проводнику сопро­вождается выделением теплоты Q (в джоулях):

закон Джоуля — Ленца

Плавкая вставка предохранителя является участ­ком защищаемой электрической цепи, имеющим мень­шее сечение и большее сопротивление R, чем осталь­ные элементы этой цепи. Поэтому при прохождении по цепи тока КЗ плавкая вставка нагревается сильнее других элементов защищаемой цепи, раньше расплав­ляется и тем самым спасает электрическую установку от перегрева и разрушения. Но для прекращения про­хождения тока КЗ, т. е. отключения электрической установки от питающей электросети, недостаточно расплавления вставки, необходимо еще погасить воз­никшую в этом месте электрическую дугу. Быстрое га­шение дуги является важнейшей задачей плавкого предохранителя. По способу гашения электрической дуги плавкие предохранители, применяемые для за­щиты трансформаторов, делятся на две основные группы:

• предохранители с трубками из газогенерирующего материала (фибры или винипласта), который обильно выделяет газы при высокой температуре горения элек­трической дуги; возникающие в этот момент высокое давление (в предохранителях типа ПР напряжением до 1000 В) или продольное дутье (в предохранителях ПСН напряжением выше 1000 В) обеспечивают бы­строе гашение электрической дуги;
• предохранители с наполнителем (кварцевым пе­ском), в которых электрическая дуга гасится в ка­нале малого диаметра, образованном телом испа­рившейся плавкой вставки, между крупинками (гра­нулами) кварцевого песка; такие предохранители обычно называют кварцевыми.

На стороне 10 кВ трансформаторов устанавли­ваются главным образом кварцевые предохранители типа ПК, на стороне 0,4 кВ — также преимущественно кварцевые типа ПН-2, Кварцевые предохранители имеют несколько важных положительных свойств: они обладают токоогранпчивающсй способностью (благодаря очень быстрому гашению электрической дуги ток КЗ не успевает достичь своего максимального ампли­тудного значения); плавкие вставки защищены от воздействия внешней среды кварцевым песком и герметично закрытой фарфоровой трубкой, благодаря чему они длительное время не стареют и не требуют замены; конструктивное исполнение предохранителей ПК и ПН-2 предусматривает сигнализацию срабаты­вания, причем контакты сигнального устройства могут давать команду на отключение трехфазного выключа­теля нагрузки, что предотвращает возможность неполнофазного режима работы трансформатора.

При ис­пользовании кварцевых предохранителей заводского изготовления с правильно выбранными параметрами, как правило, можно обеспечить селективность между предохранителями на сторонах ВН и НН трансфор­матора или, по крайней мере, между предохраните­лями на стороне ВН трансформатора и защитными аппаратами на отходящих линиях НН, т. е. не допускать отключения трансформатора от питающей сети при КЗ на шинах НН или на любой из отходящих линий НН.

Расчёт проводников для плавких предохранителей

где: d – диаметр жилы, мм; k – зависящий от материала коэффициент жилы по таблице.

где: m – коэффициент, зависящий от материала проводника согласно таблице.

Формула (1) используется для малых токов (тонкие проводники d = (0,02–0,2) мм) и формула (2) для больших токов (толстые проводники). Таблица коэффициентов.

Диаметр проводника для использования в предохранителе рассчитывается по формулам: Для малых токов (тонкие проводники диаметром от 0,02 до 0,2 мм):

Для больших токов (толстые проводники):

Количество тепла, выделяемого на предохранителе, рассчитывается по формуле:

где: I – ток, протекающий по проводнику; R – сопротивление проводника; t – время, прошедшее срабатывание предохранителя под действием тока I.

Сопротивление предохранителя рассчитывается по формуле:

где: p – удельное сопротивление материала проводника; l – длина жилы; s – площадь поперечного сечения проводника.

Для упрощения расчетов сопротивление предполагается постоянным. Повышение сопротивления предохранителя из-за повышения температуры не учитывается.

Зная количество тепла, необходимое для плавления предохранителя, время плавления можно рассчитать по формуле:

где: W – количество тепла, необходимое для плавления предохранителя; I – термоядерный ток; R – сопротивление предохранителя.

Выбор медной проволоки под предохранитель (калькулятор)

 Бац, бух и хорошо, что не пожар… Выясняет, что всего лишь сгорел предохранитель. Здесь же можно взять, да и не мучиться,- впаять что-то серьезное, то есть провод потолще. Однако сами понимаете, что позже, вместо вот этого провода – предохранителя, теперь может сгореть нечто более существенное. Тогда ремонт не обойдется так легко. Вначале придется искать серьезную поломку, а затем еще покупать более дорогостоящую деталь и менять ее. Поэтому есть все же смысл подобрать медную проволоку такого диаметра, чтобы она заменила сгоревший предохранитель. То есть необходимо понять, какая существует зависимость между диаметром, сечением медного провода и максимальным током, когда он перегорает

Здесь важно заметить, что это не номинальный ток, а именно максимальный! Ведь при этом токе предохранитель должен срабатывать, то есть перегорать, а не работать без проблем. О подборе медного провода для проводки писал уже в другой статье, в этой же статье именно о критическом токе, когда проволока будет перегорать и работать как предохранитель

Как определить номинал предохранителя по корпусу и на плате

 Прежде чем поменять что-то испортившееся, необходимо понять, что же все-таки испортилось. В нашем случае перегорело. Надеяться здесь стоит только на надписи на самой плате или на предохранителе, ибо другие методы узнать какой же это был номинал предохранителя весьма зыбки и безосновательны. Ведь исправный предохранитель ничего и не покажет как нулевое сопротивление, а неисправный обрыв. При этом не отдавать же его на анализ в лабораторию, дабы узнать какой это был материал. Смотрим примеры обозначения предохранителей на плате и SMD элементов. Кстати, иногда вместо предохранителя могут использовать даже резистор.

Расчет и подбор медной проволоки под плавкий предохранитель

 Ну хорошо, с номиналом разобрались, теперь бы подобрать такую проволоку, которая могла бы заменить сгоревший предохранитель. Этот вариант приоритетен в тех случаях, когда просто нет под замену аналогичного плавкого предохранителя.Для того чтобы подобрать проволоку нужного диаметра, необходимо обратиться к форме ниже. В этом случае вы сможете сориентироваться с тем током и диаметром проволоки, в зависимости от материала, что пойдет именно вам.

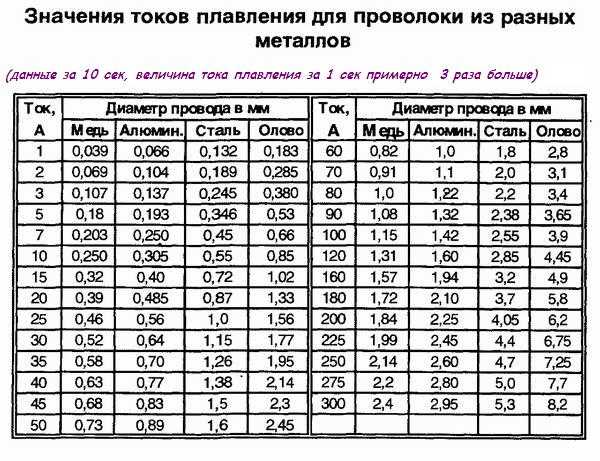

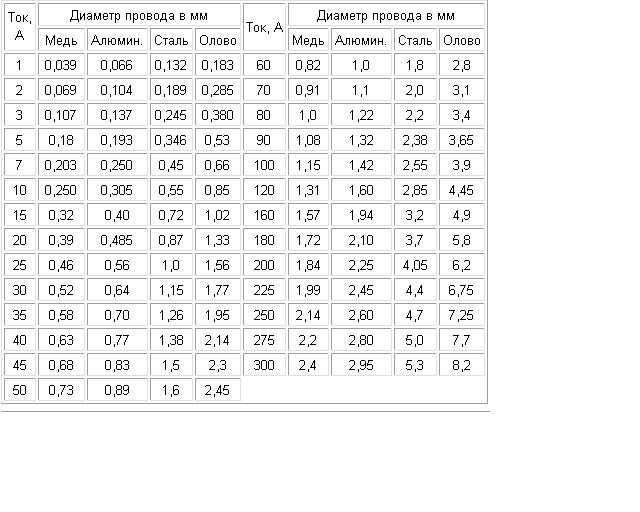

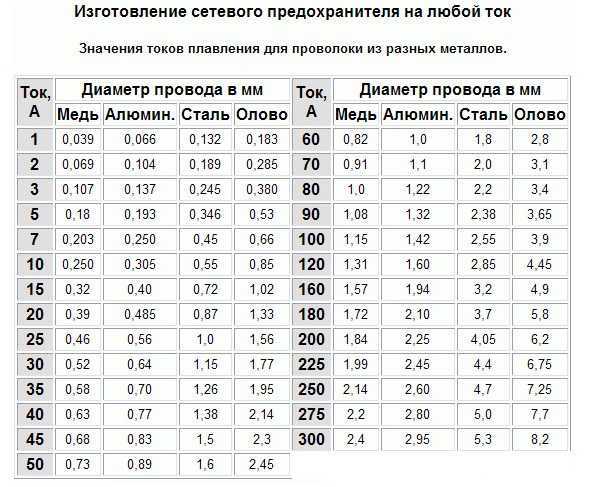

Ток защиты предохранителя, Ампер	0,25	0.5	1.0	2.0	3.0	5.0	7.0	10.0	15.0	20.0	25.0	30.0	35.0	40.0	45.0
Диаметр проволоки, мм	Медной	0.02	0.03	0.05	0.09	0.11	0.16	0.20	0.25	0.33	0.40	0.46	0.52	0.58	0.63	0.68
Алюминиевой	—	—	0.07	0.10	0.14	0.19	0.25	0.30	0.40	0.48	0.56	0.64	0.70	0.77	0.83
Стальной	—	—	0.32	0.20	0.25	0.35	0.45	0.55	0.72	0.87	1.00	1.15	1.26	1.38	1.50
Оловянной	—	—	0.18	0.28	0.38	0.53	0.66	0.85	1.02	1.33	1.56	1.77	1.95	2.14	2.30

Однако это все справочные материалы. А вот для того чтобы сделать подбор проволоки универсальным, можно воспользоваться формулой.

I пр = 80 √d3,

гдеI пр – ток защиты предохранителя, А;d – диаметр медной проволоки, мм.

Обратите внимание, что она верна для меди! Если у вас нет такого диаметра, то придется собирать проводник из нескольких меньших. Здесь надо понимать, что каждый из проводников будет работать параллельно, а значит ток будет падать соизмеримо количеству взятых проводников

Чтобы было легче прикинуть ток, диаметр и количество проводников, можно воспользоваться калькулятором.

Теперь же пару слов о типовых номиналах предохранителей и случае, если номинал предохранителя первоначально не удалось установить.

Номиналы предохранителей ориентировочные

Номинал предохранителя на микроволновке порядка 12 А (2 Квт)Номинал предохранителя в блоке питания компьютера 400 Вт – 2,5 А, 600 Вт-4, 800 Вт – 5 А.

 В целом примерно рассчитать предохранитель можно по мощности потребляемого устройства. То есть мощность делим на напряжение и получаем ток. Именно этот ток с небольшим запасом и станет номиналом нашего предохранителя. Надо понимать, что даже предохранитель для защиты имеет небольшой запас по мощности порядка 10 процентов. Это связано с пусковыми индукционными токами при прохождении через индуктивность и при зарядке конденсаторов большой емкости.

Плавкие вставки. Как выбрать и расчет тока. Работа и применение

Предохранители: электрические элементы для защиты оборудования от короткого замыкания и перенапряжения путем отключения питания при превышении предельных значений токовых нагрузок. Размыкание контура происходит за счет оплавления страховочной проволоки определенной толщины. Промышленности известно несколько типов этих устройств. Все они отличаются внутренними и внешними конструктивными особенностями и работают по одному принципу.

Сейчас для защиты электрооборудования в квартире используются более практичные автоматы многоразового использования, однако одноразовые плавкие вставки по-прежнему встречаются в пробках. Особенно актуальны они для помещений временных и старых построек, где установка эффективных современных щитов экономически неоправданна. В бытовой технике до сих пор нет альтернативы классическому предохранителю.

Выбор диаметра проволоки и ремонт предохранителя

Ну, а теперь давайте перейдет к основному вопросу нашей статьи – выбору диаметра и непосредственно ремонту. Начнем с первого.

Выбор диаметра проводника

Диаметр проводника в предохранителях четко рассчитан. Если вы выполняете замену, то должны установить проводник такого же диаметра. Иначе ваш предохранитель не будет выполнять свою функцию по защите электрической сети.

Сделать это можно несколькими способами. Наиболее простой взять сечение провода для предохранителя, и таблица стандартных значений позволит осуществить вам выбор. Для этого достаточно измерить диаметр провода.

Диаметр провода можно измерить с помощью штангенциркуля или даже обычной линейки. Если диаметр проволоки для предохранителя слишком мал, то измерения можно произвести следующим образом. Проволоку наматываем на любой небольшой предмет – зажигалку, карандаш, ручку.

Желательно сделать 10-20 витков, для большей точности измерения. Витки делаем максимально плотными, для исключения пространства межу ними. Затем измеряем диаметр всех витков. Полученное значение делим на количество витков. Вот вам и диаметр провода для предохранителя.

Обратите внимание! При данном способе измерения диаметра у вас наверняка будет небольшая погрешность, связанная с недостаточной плотностью витков. Поэтому полученное число округляем для ближайшего меньшего

• Расчет предохранителя из медной проволоки можно произвести и для значений, не указанных в таблице. Для этого нам необходимо знать требуемый ток плавкой вставки и материал проволоки.
• Для того чтобы вычислить диаметр медной проволоки для предохранителя до 7А, нам следует воспользоваться приведенной ниже формулой. В этой формуле d – рассчитываемый диаметр, Iпл – требуемый ток плавкой вставки, k – коэффициент учитывающий материал проволоки. Для меди он составляет 0,034.

Если вы хотите своими руками вычислить диаметр проволоки для вставки на номинал выше 7А, то вам следует воспользоваться формулой, приведенной ниже. В этой формуле m – коэффициент учитывающий материал проволоки. Для меди он равен 80.

Если толщина провода для предохранителя в результате расчета или выбора по таблице получилась таковой, какой нет в наличии. То можно добиться требуемого диаметра за счет соединения нескольких проволок разного сечения. Хотя этот вариант и несколько хуже.

Ремонт предохранителей

Установка вместо калиброванной плавкой вставки в предохранитель проволоки в простонародье называется установкой «жучка». Любой «жучек», согласно нормам ПУЭ, недопустим, так как не всегда способен качественно защитить электроустановку.

Тем не менее к такому способу ремонта предохранителей прибегают достаточно часто. Особенно когда под рукой нет запасного предохранителя.

Установка «жучка» вместо предохранителя зависит от его типа. Если это трубчатый предохранитель на большой номинальный ток, то такие изделия обычно имеют разборную конструкцию как на видео.

• То есть, предохранитель можно раскрутить. Изъять перегоревшую плавкую вставку и вместо нее установить предохранитель из медного провода.
• С изделиями меньших номиналов все немного сложнее. Обычно они изготавливаются неразборными, в связи с чем придётся повозиться.

• Если перед вами трубчатый предохранитель стеклянного или керамического типа, то они обычно имеют металлические оконцовки. Для установки «жучка» их необходимо просверлить с двух сторон и в полученную полость вставить наш проводник. Отверстие вместе с проводником желательно затем запаять.
• С ножевыми предохранителями выполнить ремонт своими руками несколько сложнее. Тут просверлить отверстие не получится, так как крепить провод необходимо к ножам, которые скрыты под корпусом. В этом случае сечение провода предохранителя на 10 А или другого номинала крепят непосредственно на ножи перед корпусом. А затем устанавливают предохранитель.

Обратите внимание! Такой способ намного опаснее. Так как при перегорании провода возможно его разбрызгивание по соседнему оборудованию

К пожару это может и не привести, но повредить оборудование может.

Именно, исходя из этих причин, наша инструкция не советует наматывать проволоку непосредственно на контакты-держатели предохранителей. Это же касается намотки провода поверху корпуса трубчатого предохранителя.

Отдельный вопрос — предохранители с наполнителем. Наполнитель необходим для более быстрого погасания электрической дуги. Обычно такие изделия имеют разборную конструкцию и для них необходима такая же толщина проволоки для предохранителя, как и для других трубчатых изделий. Песок же, который находится внутри изделия, сначала ссыпаем, а затем опять засыпаем в предохранитель.

Ремонт предохранителя

Типичные обыватели считают, что предохранители не подлежат ремонту, на самом деле это не так. Большинство типов предохранителей можно отремонтировать и дать им вторую, третью и т.д. жизни. Корпус предохранителя, как правило, разрушается крайне редко, перегорает проволока внутри, вот в ее замене и заключается ремонт. Основная задача при этом использовать проволоку аналогичную той, что была в предохранителе.

Если заменить предохранитель надо очень быстро, а запасного под рукой не оказалось, то можно воспользоваться следующим способом:

Снять с проволоки подходящего диаметра лакокрасочное покрытие (зачистить ее до блеска) и намотать на каждый контакт предохранителя по несколько витков, после чего вставить предохранитель в держатель. Этот способ в простонародии называется – «жучок». С его помощью можно очень быстро проверить исправность прибора, но он не надежен и может быть использован, как временное решение проблемы.

Следующий способ, так называемый «заводской». Для ремонта потребуется паяльник, и возможно дремель или шуруповерт, но предохранитель после ремонта будет выглядеть как будто он только что с завода.

Разогрейте паяльником торцы контактов-чашек и освободите отверстия в торцах от припоя воспользовавшись зубочисткой или чем-то подобным. Бывает, что отверстия слишком малы или совсем отсутствуют, тогда придется их просверлить. Используйте сверло не большого диаметра 1 – 2 мм.

Проденьте через отверстия проволоку подходящего диаметра и припаяйте ее к контактам-чашкам.

Предохранитель готов!

Принцип работы предохранителя на видеоролике

При прохождении электрического тока меньше предельно допустимого, калиброванная проволока, соединяющая контакты предохранителя, нагревается до температуры около 70˚С. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана – расплавляется, электрическая цепь разрывается, и течение тока прекращается.

Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно.

Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения 220 В, трехфазная сеть на 380 В. То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите 380 В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу – при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.

Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества.

Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.

При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции. Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки. Такое решение может окончательно все испортить и способствует возникновению пожара.
