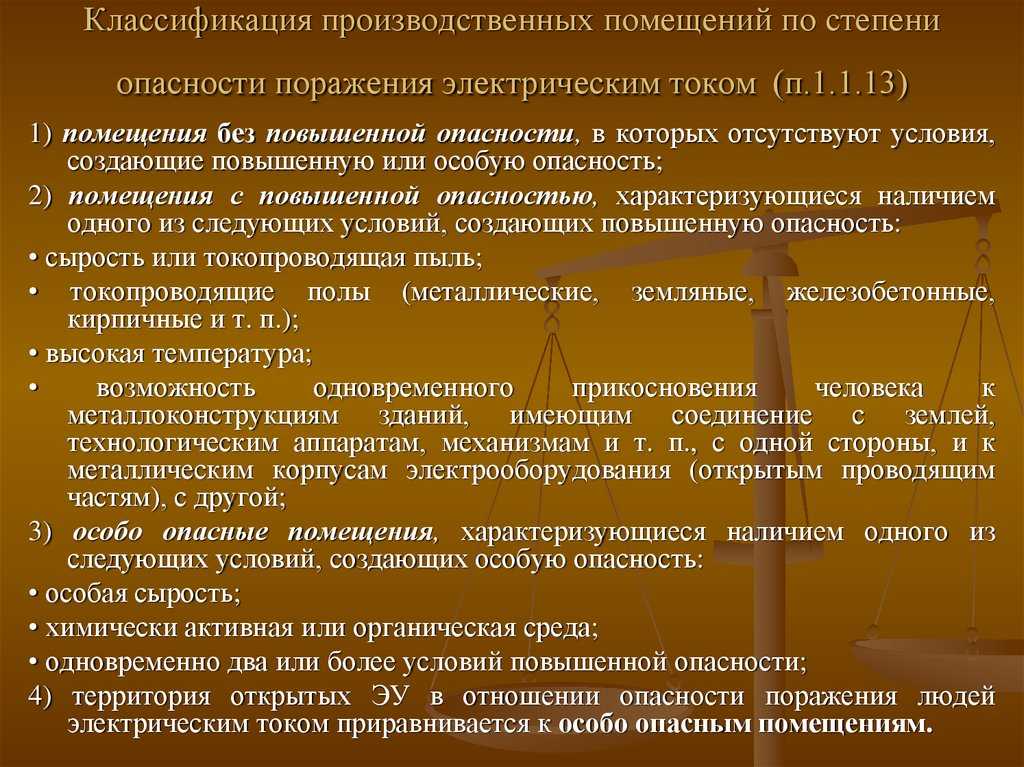

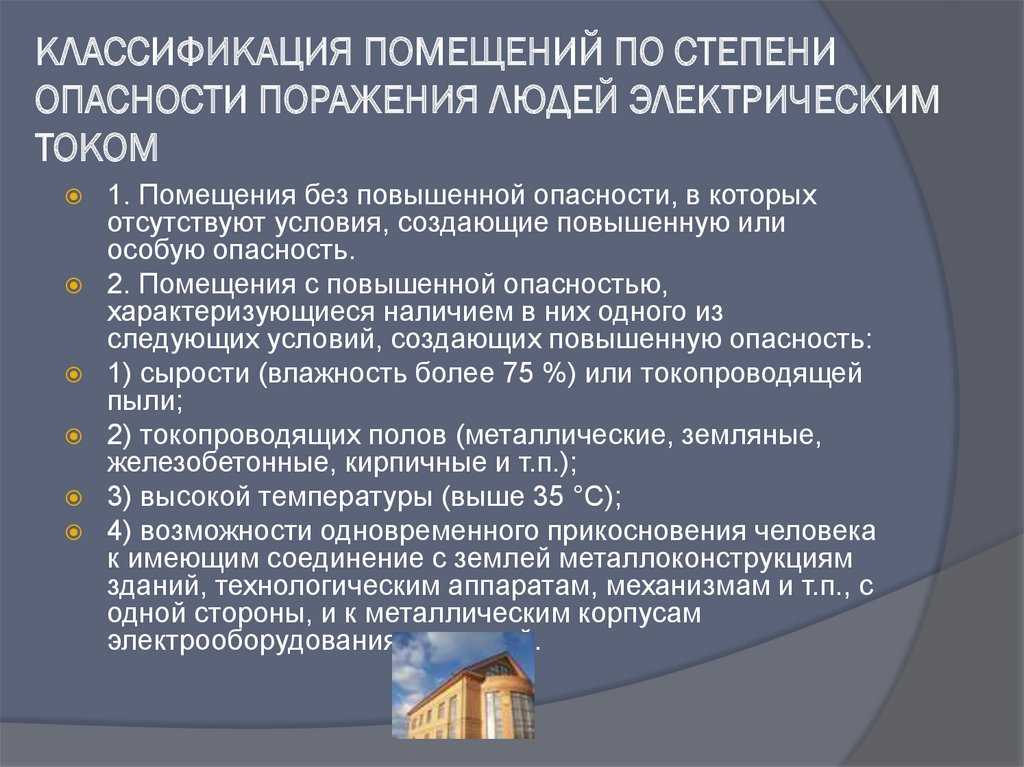

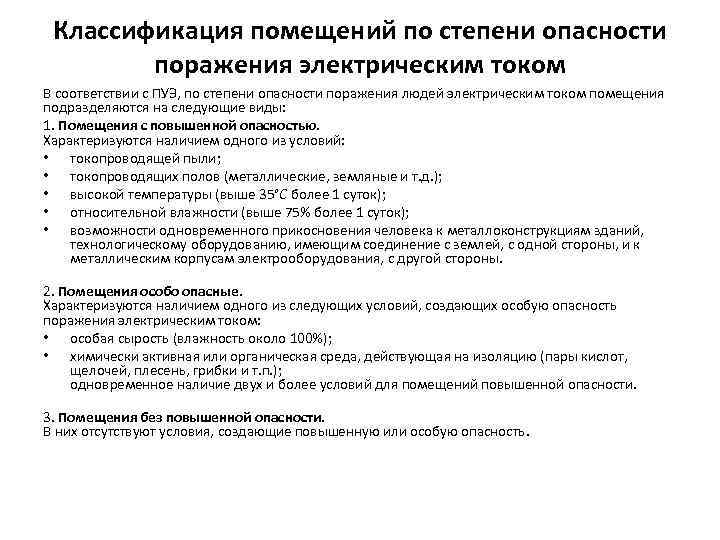

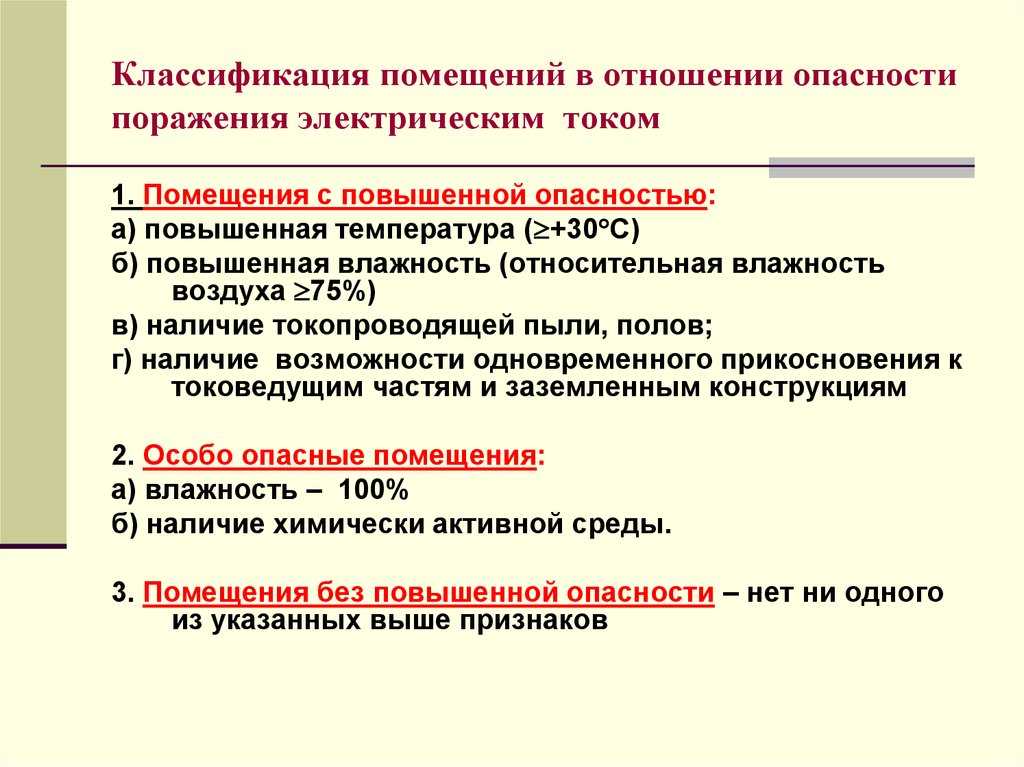

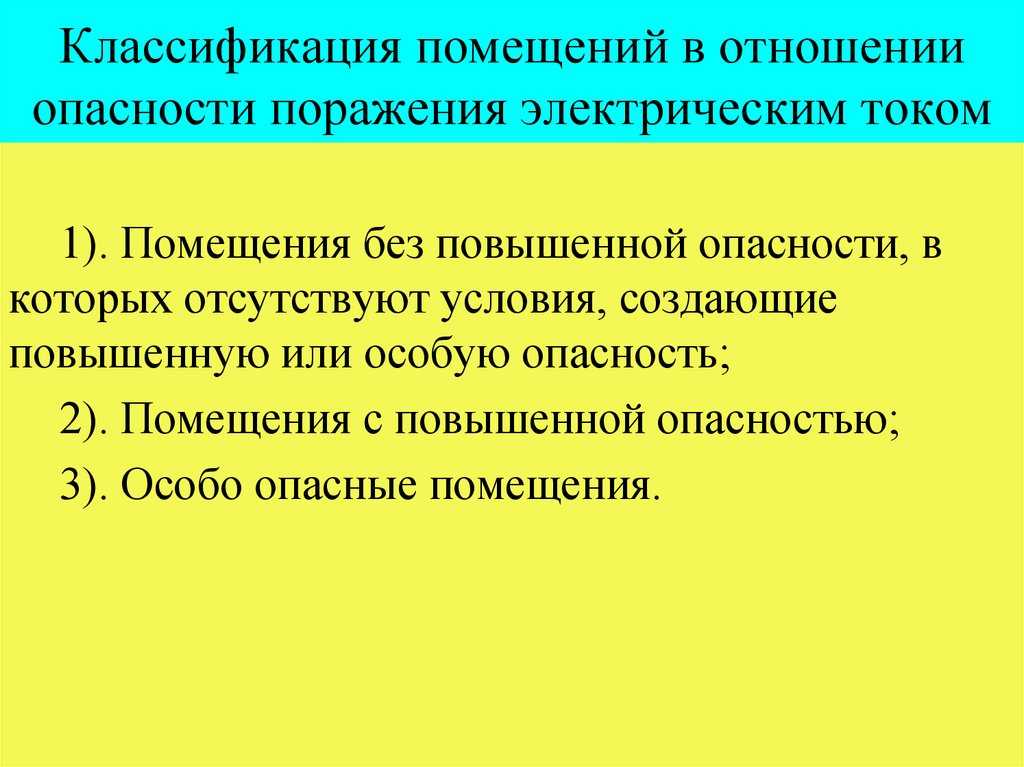

Классификация помещений по опасности поражения электрическим током

III группа — особо опасные помещения

Характеристика:

• повышенная влажность воздуха (в районе 100%);
• наличие конденсата на поверхностях приборов, пола, стен;
• присутствие в воздухе едких газов, паров жидкостей, которые разрушают изоляционные оболочки электрооборудования и кабелей;
• наличие плесени.

Также к III группе относят зоны, которые имеют хотя бы 2 признака из предыдущей категории.

Примеры: производственные цеха металлургических заводов, объектов нефтехимической промышленности, фабрики по переработке сырья, промывочные камеры, аккумуляторные отделения, складские помещения особо опасных материалов, горючих веществ, и др.

Особо сырые помещения (цеха) – те, влажность которых при производственном процессе, достигает 100%.

Помещения (цеха) с токопроводящей пылью – зоны в которых во время работы накапливается токопроводящая пыль (угольные мельницы, цеха обработки металлов и т. д.). Наличие вредного фактора снижает свойства изоляционных покровов электроустановок и сопротивление тела человека.

Жаркие зоны (помещения) характеризуются производственными процессами, протекающими при высоких температурах. Различают жаркие (30..35 °С) и особо жаркие (с температурой рабочего процесса выше 35 °С).

Цеха с едкими парами (аэрозолями). В эту группу выделяют производственные помещения, в воздухе которых присутствуют газовые смеси и пары жидкостей, разрушающие защитные оболочки оборудования. В таких зонах применяют дополнительные меры изоляции поверхностей электроустановок.

Пожароопасные помещения. К этой категории относят производственные цеха и территории, в которых обрабатываются и постоянно или временно хранятся легковоспламеняющееся сырье (пары, сжиженные газы, жидкости, пыль, готовые изделия).

Взрывоопасными цехами (помещениями) называют такие, в которых образовываются или хранятся при производстве взрывоопасные вещества, согласно ПУЭ. Примером являются площадки нефтеперерабатывающих заводов, предприятия военной промышленности.

Открытые площадки предприятий, на которых содержатся электроустановки, согласно ПУЭ, распространяется классификация помещений по электробезопасности. Зона может быть как открытой, так закрытой. Мерой защиты людей от поражения электрическим током является строительство ограждений.

Мера защиты людей – предупреждающая табличка для персонала

• степень опасности поражения электротоком снижают созданием эффективной системы вентиляции;
• качество покрытия пола, материал изготовления играют ключевую роль в обеспечении электробезопасности;
• для производств, где существует вероятность возникновения статического электричества, напольные покрытия из диэлектриков использовать запрещено;
• при выполнении работ в зонах повышенной опасности персоналу всегда необходимо пользоваться средствами защиты, предназначенные данному напряжению, на котором работает электроустановка.

Особенности и классы электроустановок

Электроустановками принято называть любые электрические системы, предназначенные для преобразования, создания или передачи электрического тока. Это крайне широкое понятие, к которому можно отнести самые разные системы и устройства, включая генераторы и даже электрические станции. Действующей электрическая установка становится после того, как хотя бы на одном из ее элементов появляется электрическое напряжение любой величины.

Ток появляется на элементах электрической установки в результате передачи его с других электрических систем или в ходе выработки тока, если речь идет об электрических станциях или генераторах.

Электричество сегодня является неотъемлемой частью современного быта человека. Именно поэтому качественная и функциональная электроустановка требуется не только для крупных производственных объектов, но и для бытовых строений. Чтобы разобраться в отличиях отдельных электрических систем, следует рассмотреть особенности таких сетей. Классификация действующих электроустановок – важный вопрос, в котором обязательно должны разбираться специалисты, занимающиеся проектированием и монтажом электросистем.

Какие помещения относятся к помещениям с повышенной опасностью поражения людей электрическим током?

Варианты ответа

Помещения, характеризующиеся наличием сырости или токопроводящей пыли

Помещения, характеризующиеся наличием металлических, земляных, железобетонных и других токопроводящих полов

Помещения, характеризующиеся наличием высокой температуры

Помещения, характеризующиеся возможностью одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) — с другой

Любое из перечисленных помещений относится к помещениям с повышенной опасностью*

Вопрос 3Какие помещения, согласно ПУЭ, называются сырыми?

Варианты ответа

Помещения, в которых относительная влажность воздуха не превышает 60 %

Помещения, в которых относительная влажность воздуха превышает 75 %*

Помещения, в которых относительная влажность воздуха не превышает 90 %

Помещения, в которых относительная влажность воздуха близка к 100 %

Вопрос 4

Какие помещения, согласно ПУЭ, относятся к влажным?

Варианты ответа

Помещения, в которых относительная влажность воздуха больше 60 %, но не превышает 75 %*

Помещения, в которых относительная влажность воздуха в пределах 80 %

Помещения, в которых относительная влажность воздуха больше 75 %, но не превышает 90 %

Помещения, в которых относительная влажность воздуха близка к 100 %

Вопрос 5

Текст вопроса

Какие помещения, согласно ПУЭ, называются сухими?

Варианты ответа

Помещения, в которых относительная влажность воздуха не превышает 60 %*

Помещения, в которых относительная влажность воздуха не превышает 75 %

Помещения, в которых относительная влажность воздуха не превышает 70 %

Помещения, в которых относительная влажность воздуха близка к 65 %

Вопрос 6

Каким образом должны быть обозначены нулевые рабочие (нейтральные) проводники в электроустановках?

Варианты ответа

Буквой N и голубым цветом*

Буквой N и белым цветом

Буквой Н и голубым цветом

Буквой Н и серым цветом

Вопрос 7

Каким образом обозначаются проводники защитного заземления, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью?

Варианты ответа

Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов *

Обозначаются RE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины белого и зеленого цветов

Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и белого цветов

Вопрос 8

Каким цветом должны быть обозначены шины трехфазного тока?

Варианты ответа

Шины фазы A — зеленым, фазы B — желтым, фазы C — красным цветом

Шины фазы A — зеленым, фазы B — красным, фазы C — желтым цветом

Шины фазы A — желтым, фазы B — зеленым, фазы C — красным цветом *

Шины фазы A — красным, фазы B — зеленым, фазы C — желтым цветом

Вопрос 9

Как обозначаются шины при переменном однофазном токе?

Варианты ответа

Шина B, присоединенная к концу обмотки источника питания, — красным цветом, шина A, присоединенная к началу обмотки источника питания, — желтым цветом*

Шина B, присоединенная к концу обмотки источника питания, — зеленым цветом, шина A, присоединенная к началу обмотки источника питания, — желтым цветом

Шина А, присоединенная к концу обмотки источника питания, — синим цветом, шина В, присоединенная к началу обмотки источника питания, — зеленым цветом

Шина B, присоединенная к концу обмотки источника питания, — голубым цветом, шина A, присоединенная к началу обмотки источника питания, — зеленым цветом

Вопрос 10

Как обозначаются шины при постоянном токе?

Варианты ответа

Положительная шина (+) — красным цветом, отрицательная (-) — синим и нулевая рабочая M — голубым цветом *

Положительная шина (+) — синим цветом, отрицательная (-) — красным и нулевая рабочая M — голубым цветом

Положительная шина (+) — зеленым цветом, отрицательная (-) — красным и нулевая рабочая M — голубым цветом

Положительная шина (+) — желтым цветом, отрицательная (-) — зеленым и нулевая рабочая M — голубым цветом

Вопрос 11



Безопасные помещения

Полностью безопасными для человека являются помещения, в которых возможность поражения током сводится к минимуму.

Критерии безопасных помещений:

• Сухость, влажность колеблется от 40 до 45%;
• Хорошо проветриваемые;
• Хорошо отапливаемые, температура воздуха составляет 18-20°C;
• Без токопроводящей пыли;
• Где коэффициент заполнения площади предметами из металла составляет меньше, чем 0.2;
• С токонепроводящими полами (деревянные, паркетные, ламинатные).

В таких условиях безопасность персонала считается наивысшей, однако стоит помнить, что только однофазное прикосновение нанесет человеку наименьший вред, а вот при соприкосновении с двумя фазами одновременно поражение током неизбежно, поэтому кроме обеспечения надлежащих условий труда стоит проводить подробный инструктаж персонала по применению электротехнических приборов и другого оборудования.

Классификация

Каким бы не было надежным изоляционное покрытие, оно не может служить вечно, особенно, когда технологический цикл предполагает наличие сложных условий. Угрозу могут представлять и другие факторы, например металлическое покрытие полов в производственном помещении или расположение электрооборудования рядом с заземленными металлическими конструкциями. Это при косвенном касании может спровоцировать поражение электротоком.

Для повышения эффективности электробезопасности была разработана система классификации помещений по степени опасности. В соответствии с действующими нормами (см. ПУЭ п. 1.1.13) все виды помещений (бытовые, производственные, административные и т.д.) разделяют на три группы. Подробно о каждой из них будет рассказано ниже.

Первый класс – «помещения без повышенной опасности»

Эта группа включает в себя любой тип помещения, отвечающего следующим условиям:

• Низкая влажность, как правило, не превышающая 60,0%.
• Допускается наличие климатических систем, включая вентиляцию и отопление.
• Покрытие пола должно быть выполнено только из диэлектрических материалов. То есть, земляные, железобетонные и металлические полы исключаются.
• Температура воздуха до 30,0°С.
• Отсутствует выделение технологической пыли.
• В воздухе не присутствуют химически активные вещества.

То есть, в помещениях данной группы недопустимо наличие никаких деструктивных факторов, влияющих на понижение уровня электробезопасности. В качестве примера можно привести помещения в жилых, офисных, торговых и административных объектах.

При выполнении перечисленных выше условий, в данную категорию могут быть зачислены и производственные помещения, например, «чистые» цеха, где производятся электронные компоненты. На таких объектах создаются практически стерильные условия, поддерживается постоянная температура воздуха и заданный уровень влажности.

Производственное помещение первого класса электробезопасности

Второй класс – «Помещения с повышенной опасностью»

В эту группу может быть зачислено любое помещение, если присутствует хоть один из факторов опасности, присущих данному классу. Перечислим их:

• Повышенное содержание влаги в воздухе (свыше 75,0 %). Подробно с нормативами влажности можно ознакомить в ПУЭ (см. п. 1.1.8).
• Наличие большой концентрации токопроводящей пыли, образуемой в ходе технологического процесса.
• Покрытие пола проводит электроток (железобетон, металл, земля и т.д.).
• Температура воздуха не опускается ниже отметки 35,0°С. Допустимые нормы температурных режимов для различных классов помещений приводятся в ПУЭ (см. п. 1.1.10).
• Имеется угроза поражения электротоком при косвенном касании токоведущих элементов. Например, в результате пробоя изоляции на кожухе станка присутствует опасное напряжение, а рядом расположена заземленная металлическая конструкция (колона, балка, трубы и т.д.). При одновременном касании конструкции и кожуха рабочий окажется под смертельно опасным напряжением.

Под данную категорию попадает большая часть производственных и ремонтных цехов, а также некоторые складские помещения.

Третий класс – «Особо опасные помещения»

Существует три условия, по любому из которых помещению может быть причислена категория особой опасности, перечисли их:

1. Высокая концентрация влаги, то есть, показания относительной влажности приближаются к 100,0%.
2. Превышение допустимых норм концентрация в воздухе химически активных соединений, способных нанести вред электрооборудованию (разрушить электроизоляцию, контакты, токоведущие жилы и т.д.).
3. В помещении более одного фактора из списка условий для второй категории опасности. Например, высокий уровень температуры (от 35,0°С) и влажности (75,0% и более).

В качестве яркого примера производственного помещения, отвечающего всем трем, перечисленным выше условиям, можно привести гальванические цеха.

Гальванический цех – особо опасное помещение

Следует отметить, что по нормам электробезопасности к третьей категории причисляют открытые и расположенные под навесом площадки. Соответственно, в данную группу входят и любые виды открытых распределительных устройств (ОРУ).

Классификация помещений с точки зрения электробезопасности

Правила и приемы обеспечения электрической безопасности определяются назначением помещения, где смонтированы электрические агрегаты, и эксплуатационными характеристиками здания. В зависимости от предназначения помещения, где расположены электрические установки, делятся на специализированные и помещения иной предназначенности, например, производственные, служебные, торговые и т. д.

Риск поражения людей током зависит от характеристик воздуха и других условий окружающей среды. К таким факторам можно отнести, например, повышенный показатель влажности, различный токопроводящий сор, пары различных растворителей, газы и другие вещества, ускоряющие коррозионное разрушение изоляции. Токопроводящие полы и заземленные элементы, близко находящиеся от оборудования, также повышают шансы получить удар током.

Правила устройства электроустановок (ПУЭ) делят помещения по уровню опасности удара человека током на три класса:

1. Безопасные
2. Опасные и
3. Особо опасные.

Помещениями с электроустановками называют отдельные помещения или огороженные части здания, где находится работающее оборудование. Доступ к таким местам имеют только квалифицированные лица, прошедшие обучение по электробезопасности, и допуск к работе с высоковольтным оборудованием которых подтвержден. В большинстве случаев таким отделениям характерны высокий показатель влажности и температуры, наличие заземленных металлических деталей установок. В совокупности это и определяет повышенный класс опасности электроудара.

ПУЭ подразделяет все помещения таким образом:

• сухие,
• влажные,
• сырые,
• повышенной сырости,
• запыленные и жаркие.

Сухие помещения отличаются содержанием паров воды в воздухе не более 60 %.

К влажным относят комнаты, в которых кратковременно присутствует малое количество паров и конденсированной влаги, влажность воздуха же здесь составляет 60-75%.

Сырым помещение будет считаться в том случае, когда влажность в нём длительное время будет превышать 75%.

К комнатам повышенного уровня сырости или особо сырым относят те, относительная влажность которых имеет показатель близкий к 100 %. В особо сырых местах часто стены, пол и потолки покрыты влагой.

В жарких помещениях температура воздуха по причине выделения оборудованием тепла постоянно или периодически держится выше 35 градусов по Цельсию.

Если же на участке по различным причинам образуется пыль, которая оседает на проводах, проникает внутрь станков и машин, то данный цех будет относиться к классу пыльных. В зависимости от природы пыли она бывает токопроводящей или нетокопроводящей. По этому критерию участки также делятся на 2 вида, которые определяются наличием в помещении той или иной пыли. Также помещения можно классифицировать по присутствию в нем химически активной среды и благоприятных для размножения плесени органической среды, которые пагубно сказываются на электроизоляции и токопроводящих частях агрегатов.

С учетом всех перечисленных факторов здания можно разделить по уровню риска поражения электричеством на три класса.

Безопасным помещение считается, когда нет никаких условий, создающих высокий шанс электроудара. Сюда можно отнести, например, жилые комнаты, аналитические и школьные лаборатории.

К классу повышенной опасности относятся участки, в которых присутствует хоть один элемент, способный привести к травме: сырость, токопроводящая пыль, наличие токопроводящих полов, повышенная температура, шанс возникновения контакта между человеком с заземленными частями. Представителем является, к примеру, производственное отделение с токопроводящим полом и электрическими агрегатами.

Высокий уровень содержания воды в воздухе и сырости, благоприятная среда для образования плесени, химически активные вещества являются признаками особо опасных помещений. Сюда можно отнести, производственные цеха заводов металлургической и машиностроительной отраслей, заводы химической промышленности, цеха с гальваническими ваннами и т.п. Также к зданиям особой опасности относят, места нахождения наружных электрических установок.

Основные виды электроустановок

Существует 5 основных видов самых распространенных электроустановок:

1. Силовые установки, оборудование, предназначенное для промышленного назначения. Электроустановки предназначены для компрессорных, вентиляционных, насосных агрегатов и других целей, отличаются постоянством токов нагрузки в самых широких пределах величины мощности. Эти установки отличаются симметричной нагрузкой и равномерно распределенной по всем фазам. Категория надежности этого типа электроустановок – 1.
2. Установки для преобразования тока переменного в постоянный ток, от частоты, числа фаз, величин напряжения, и для инвертирования. Категория надежности, в основном из недоотпуска энергии относит электроустановки к II категории.
3. Установки для электротермических операций: дугового действия, индукционного, диэлектрического нагрева, электронно-лучевого и других видов нагрева. Электротермические установки всех видов, за исключением дуговых печей относятся к категории – 2. Дуговые печи относят к категории надежности электропитания — 1.
4. Установки, применяемые для электросварочных работ. Нагрузка этого вида установок носит неравномерный график, по надежности питания принадлежит к 3 категории надежности.
5. Электроосветительные установки имеют однофазную нагрузку. Симметричность распределения нагрузки (несимметрия от 5 до 10%) достигается при использовании незначительной мощности электроосветительных приборов, путем равномерного распределения по фазам.

Что такое пыль и откуда она берется?

Пылью называют микроскопические твердые частицы, которые присутствуют в воздухе. Под воздействием собственной массы они также могут оседать на поверхностях. В норме пыль не должна попадать в дыхательные пути и легкие человека. Поэтому организм выработал защитную реакцию на ее проникновение.

Существует несколько разновидностей пыли:

1. Минеральная. Это микроскопические остатки от кварца, угля, цемента и других минералов.
2. Металлическая: зачастую появляется от свинца или никеля.
3. Органическая. Наиболее распространенная разновидность. Появляется от муки, дерева, хлопка, а также пыльцы растений и даже чая.
4. Биологически опасная. Так называют пыль, которая содержит в себе жизнеспособные болезнетворные микробы, плесень и споры.

Каждая разновидность пыли отличается по размеру частиц. Большая часть из них попадают в наши дома снаружи. Мы приносим их на подошве обуви и одежде. Остальная пыль образуется от ворсинок ковра, шерсти животных, пыльцы комнатных растений. Она может появиться, если в доме обитают пылевые клещи и другие насекомые.

Функциональное и целевое назначение помещения

Законодательство РФ не дает точных определений терминам «целевое назначение помещения» и «функциональное назначение помещения».

Так, согласно подп. 3 п. 36 блока 3.5 Порядка ведения Единого госреестра недвижимости…, утв. приказом Минэкономразвития России от 16.12.2015 № 943, помещения по назначению (без уточнения, по какому назначению) делятся на жилые и нежилые. А далее в ЕГРН уже отражаются виды разрешенного использования конкретного помещения.

Поскольку жилые помещения могут использоваться исключительно для проживания граждан, то по целевому назначению они не классифицируются.

Функциональное же назначение нежилого помещения ранее обязательно указывалось в проектной документации. Однако действующая редакция закона «Об участии в долевом строительстве» от 30.12.2004 № 214-ФЗ больше не содержит обязательного требования о включении в состав информации о проекте строительства сведений о функциональном назначении нежилых помещений, не относящихся к общему имуществу (п. 24 ст. 1 закона «О внесении изменений…» от 03.07.2016 № 304-ФЗ).

Какие факторы влияют на электрическую безопасность самодельного станка и человека

Сразу покажу фотографии двигателя, который Виталий нашел в дедовском загашнике. Начну с таблички, показывающей его характеристики.

Производственное объединение Электромотор из Полтавы. 1960 год. 310 ватт. Вот это раритет, да еще и практически в рабочем состоянии.

Виталий, недолго думая, подал на него напряжение из бытовой розетки. Все заработало, ротор вращается, коллекторный узел не искрит.

Я вот просто уверен, что так поступает большинство мастеров, а это не правильно: объясняю дальше свое мнение с показом других фото.

Советский коллекторный двигатель, изготовленный еще до полета Гагарина, выполнен полностью металлическим корпусом без покрытия какой-либо изоляции.

Только щеточный механизм закрыт керамической крышкой. Никаких других слоев диэлектрической защиты этого электрического потребителя просто нет.

Для работы здесь используются конденсаторы, встроенные в схему и расположенные под защитной металлической крышкой.

От конденсаторного блока на обмотки идут провода с уже высохшей, поврежденной от длительного хранения изоляцией. Это хорошо видно даже снаружи.

Сразу замечу, что разборку корпуса еще не выполняли, а, следовательно, оценка состояния внутренней электрической схемой, еще не проверялась.

Хоть Виталий и проверил ее работоспособность, но, запускать ее в эксплуатацию без внимательного внутреннего осмотра, устранения дефектов и проведения электрических проверок нельзя.

Здесь важно понимать, что существует много неблагоприятных факторов, которые могут случайно причинить вред здоровью работника. К ним относятся:

• качество внешней среды, окружающей изолированные провода и открытые контакты электрической схемы. Например, жара и пот ослабляют сопротивление, защитные функции нашего организма. Повышенная влажность воздуха или наличие в нем примесей токопроводящей пыли, едких газов увеличивает проводимость;
• эксплуатация в помещениях полов из металла, обычной утрамбованной земли, целого или битого кирпича создает хороший контакт для прохождения аварийного тока через человеческое тело к контуру заземления питающей подстанции;
• наличие близкорасположенных металлических трубопроводов различных магистралей бытового назначения создает предпосылку для контакта пострадавшего с потенциалом земли.

Все это необходимо предусмотреть. Однако последний вариант публикации ПУЭ учел все эти требования в своем пункте 1.7.87.

Другие рефераты:

• Исследование шумозаглушающих свойств различных материалов
• Проектирование и расчет баз газодымозащитной службы по обслуживанию противогазов
• Проблемы пожарной безопасности электроснабжения жилищного сектора и способ их решения
• Внедрение и адаптация международного стандарта OHSAS 18001-2007

• Предмет, содержание и задачи производственной безопасности
• Категорирование и классификация производственных объектов как мера оценки опасности
• Основные причины производственного травматизма и аварийности
• Показатели производственного травматизма и аварийности
• Разработка, согласование, утверждение и состав проектной документации производственных объектов
• Требования к надёжности производственного оборудования
• Требования безопасности, предъявляемые к основному производственному оборудованию
• Требования к средствам защиты, входящим в конструкцию производственного оборудования, и сигнальным устройствам
• Конструкционные материалы производственного оборудования
• Снижение уровней шума и вибрации в зубчатых передачах и редукторах
• Снижение шума и вибрации, вызванных неуравновешенностью масс вращающихся деталей
• Снижение вибрации производственного оборудования путём вибропоглощения и виброизоляции
• Опасности, возникающие при эксплуатации сосудов, работающих под давлением
• Основные меры безопасной эксплуатации сосудов, работающих под давлением
• Установка, регистрация, техническое освидетельствование и разрешение на эксплуатацию сосудов, работающих под давлением

В
соответствии с ПУЭ по степени опасности
поражения людей электрическим током
производственные помещения подразделяются
на:

Помещения
с повышенной опасностью.

токопроводящая
пыль;

токопроводящие
полы (металлические, земляные и т. д.);

высокая
температура (более 35ºС);

относительная
влажность более 75%;

возможность
одновременного прикосновения человека
к металлоконструкциям зданий,
технологическому оборудованию, имеющим
соединение с землей, с одной стороны,
и к металлическим корпусам
электрооборудования — с другой стороны.

Помещения
особо опасные.

Они
характеризуются наличием одного из
следующих условий:

особая
сырость (влажность около 100%);
химическая
активная или органическая среда,
действующая на изоляцию;
одновременное
наличие 2 и более условий для помещений
повышенной опасности.

Помещения
без повышенной опасности.

В
них отсутствуют условия, создающие
повышенную или особую опасность.

Предназначение ↑

Без электроустановок сложно представить себе современную жизнь. Это касается быта, работы, а также отдыха. Именно данные приборы отвечают за то, чтобы вырабатывался, а также преобразовывался и перераспределялся электрический ток, который сейчас является одной из главных энергий.

Они просто необходимы для обеспечения работы предприятий. Очень часто центральной сети недостаточно для получения необходимой мощности, огромное количество техники требует особенного подхода. Также на многих объектах в обязательном порядке должна быть запасная система питания: например, в больницах даже временная потеря напряжения из-за любого чрезвычайного происшествия может привести к летальным исходам.

Нередко электроустановки используются и для получения электричества с помощью солнечной, водной, воздушной или же атомной энергии.

На что влияет классификация помещений?

Ну вот как выполняется классификация помещений по степени поражения электрическим током мы разобрались. Осталось понять, а зачем она собственно говоря нужна и на что влияет? А нужна она и влияет на типы электроустановок и способ их монтажа в таких помещениях.

С этим вопросом мы и разберемся в этом разделе нашей статьи:

Требования к применению электроинструмента в помещениях различных классов

В первую очередь класс помещения влияет на электрооборудование, которое здесь устанавливается. Это и система освещения, и стационарное электрооборудование, и передвижные электроустановки. Но давайте обо всем по порядку.

Схема подключения разделительного трансформатора

Начнем с системы освещения. В опасных и особо опасных помещениях согласно п.6.1.16 ПУЭ должны применяться светильники с напряжением питающей сети не выше 50В. В качестве исключения допускается применять светильники на напряжение до 220В. Но в таком случае каждый светильник должен питаться от собственного разделительного трансформатора, что весьма неудобно, да и цена такой сети будет заоблачной. Поэтому в последней редакции ПУЭ разрешили питание таких светильников через автомат УЗО на ток утечки не более 30мА.

Автомат УЗО

• Отдельным вопросом является и исполнение самих светильников. Так для опасных и особо опасных помещений светильники, установленные на высоте до 2,5 метров, должны иметь класс защиты от поражения электрическим током 2 или 3. То есть такой светильник должен иметь двойную или усиленную изоляцию для класса 2 или напряжение не выше 36В переменного тока класса 3.
• Допускается применять светильники, которые имеют класс защиты от поражения электрическим током 1, если они выполнены через устройство УЗО на ток утечки не выше 30мА. К электрооборудованию перового класса относят электроустановки, которые имеют не усиленную изоляцию и обязательно должны иметь защитное заземление.

Классы защиты электрооборудования от поражения человека электрическим током

Отдельным вопросом является применение переносных светильников в таких помещениях (см. Переносное освещение: каким оно должно быть). Они так же должны быть на напряжение не выше 50В. Но если это тесные или очень хорошо заземленные помещения, то для них должны применяться переносные светильники на напряжение не выше 12В.

Переносной светильник 12В

Особые требования предъявляются и к розеткам, устанавливаемым в опасных и особо опасных помещениях. Они в обязательном порядке должны быть выполнены через автомат защиты УЗО.

Вилки с УЗО

Розетки с УЗО

Учебный фильм по электробезопасности.

Применение электроинструмента различных классов защиты в помещениях с опасными факторами

При работах с переносным электроинструментом, светильниками и ручными электрическими машинами (агрегатами) возможное возникновение следующих опасных факторов:

• — повышенное значение напряжения электрической цепи, короткое замыкание которой может произойти через тело человека при прикосновении к корпусам электроприборов и ручных машин, оказавшихся под напряжением 220В вследствие нарушения изоляции токоведущих частей самого электроинструмента, обмоток понижающего трансформатора или при переходе напряжения на корпус электроприбора и ручных машин от постороннего источника электроэнергии, при неисправности цепей зануления вторичной обмотки понижающего трансформатора, генератора;
• — вращающиеся части электроинструмента и машин (агрегатов), касание к которым может привести к травме.

К работе с переносным электроинструментом, ручными машинами (агрегатами) и переносными светильниками, допускается персонал:

• — изучивший инструкции заводов-изготовителей;
• — обученный безопасным методам работы с переносным электроинструментом, светильниками и ручными агрегатами;
• — достигший 18-летнего возраста, имеющий не ниже II группу электробезопасности.

В зависимости от категорий помещений по степени опасности поражения электрическим током, должно применяться переносное электрооборудование, светильники и ручные электрические машины (агрегаты) следующих классов:

• — класса 1 — нормальная основная и дополнительная изоляция, элемент для зануления корпуса, отдельная зануляющая жила кабеля, вилка с отдельным зануляющим контактом;
• — класса 2 — двойная или усиленная изоляция, нет элементов для зануления корпуса;
• — класса 3 — защита от поражения электрическим током обеспечивается питанием безопасным сверхнизким напряжением, то есть номинальным напряжением, не превышающим 12В.

Применение электроинструмента различных классов защиты в помещениях в условиях производства должно соответствовать следующим требованиям:

• — инструмент защиты 1: в помещениях без повышенной опасности и с повышенной опасностью следует пользоваться хотя бы одним из электрозащитных средств (диэлектрические ковры, диэлектрические перчатки, изолирующие подставки, диэлектрические галоши). Допускается работать без применения защитных средств, если машины или инструмент при этом только один, получает питание от разделительного трансформатора, автономного двигателя — генераторной установки, преобразователя частоты с разделительными обмотками или через УЗО;
• — инструмент защиты 2: при наличии особо неблагоприятных условий (в сосудах, аппаратах и металлических емкостях с ограниченной возможностью перемещения и выхода) с применением хотя бы одного из электрозащитных средств (диэлектрические ковры, диэлектрические перчатки, изолирующие подставки, диэлектрические галоши); без применения электрозащитных средств, если только одно устройство получает электропитание от разделительного трансформатора, автономного двигателя — генераторной установки, преобразователя частоты с разделительными обмотками или через УЗО;
• — инструмент защиты 3: для тех же условий и помещений без применения электрозащитных средств.

Не допускается применять электрооборудование с классом защиты 1 в помещениях особо опасных, вне их, при наличии особо неблагоприятных условий (в сосудах, металлических емкостях с ограниченной возможностью передвижения).

Напряжение переносных электрических светильников должно быть:

• — не выше 220В в помещениях без повышенной опасности;
• — не выше 50В в помещениях с повышенной опасностью, особо опасных и вне таковых;
• — не выше 12В при наличии особо неблагоприятных условий (в сосудах, аппаратах, металлических емкостях с ограниченной возможностью перемещения).

В качестве источников питания светильников напряжением до 50В применяются машинные преобразователи, понижающие трансформаторы, генераторы, аккумуляторы.

Не допускается использование для указанных целей автотрансформаторов.

Включение вспомогательного оборудования (защитно-отключающих устройств, трансформаторов, преобразователей частоты) к электрической сети и выключение выполняется электротехническим персоналом, имеющим не ниже III группу электробезопасности.
