Diptrace

Manual Routing:

Simple projects like this can be routed automatically, but for the complex boards, manual routing is a must. Actually, the entire board can be routed manually, but because of the low speed of manual routing, a combination of the two methods is usually the best choice.

To unroute any portion, right-click on the net and select «Unroute Net» from the submenu.

The «Unroute Net» command from the net submenu applies to all selected nets.

Now goto «Route / Manual Routing / Add Trace» from the main menu or click on (Route Manual) button.

Then Left-click on the first pad to start the routing, and another click on the next pad to complete the trace.

Editing traces is a bit different. click on (Edit Traces) button or simply left-click on the trace and drag it to another location then drop it. The Edit Traces mode allows moving the traces.

Модули

DipTrace имеет приложение для запуска с пятью кнопками, которые помогают пользователям легко запускать каждый модуль DipTrace:

1. Схема захвата
2. Схема печатной платы
3. Редактор компонентов
4. Редактор паттернов
5. Начало работы с видео-руководством (ссылка на веб-страницу видео и PDF-руководства)

Схематический снимок

Скриншот модуля DipTrace v3 Schematic Capture в 2016 г.

Усовершенствованный инструмент проектирования схем с поддержкой многолистовых и многоуровневых иерархических схем, который предоставляет ряд функций для визуальных и логических соединений контактов. Межмодульное управление гарантирует, что основные схемы могут быть легко преобразованы в печатную плату, снабжены обратными аннотациями или импортированы / экспортированы из / в другое программное обеспечение EDA, форматы CAD и списки цепей. В DipTrace Schematic есть проверка ERC и экспорт Spice для внешнего моделирования.

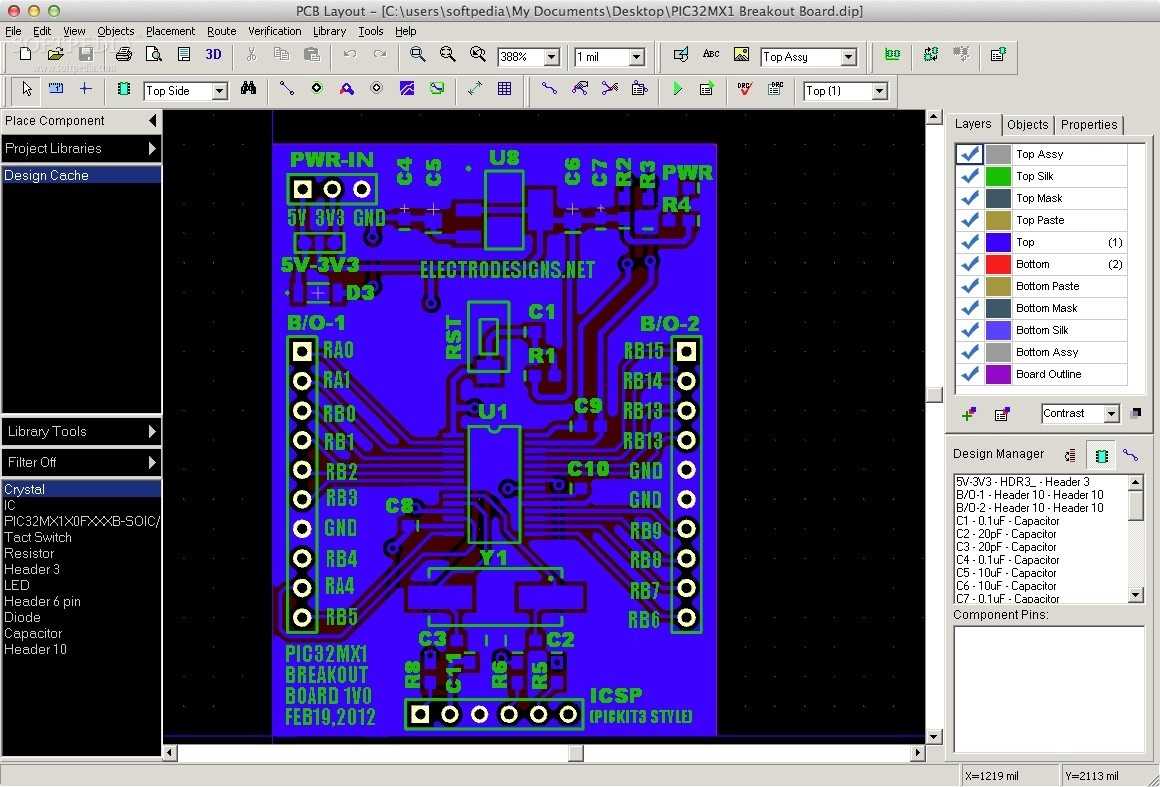

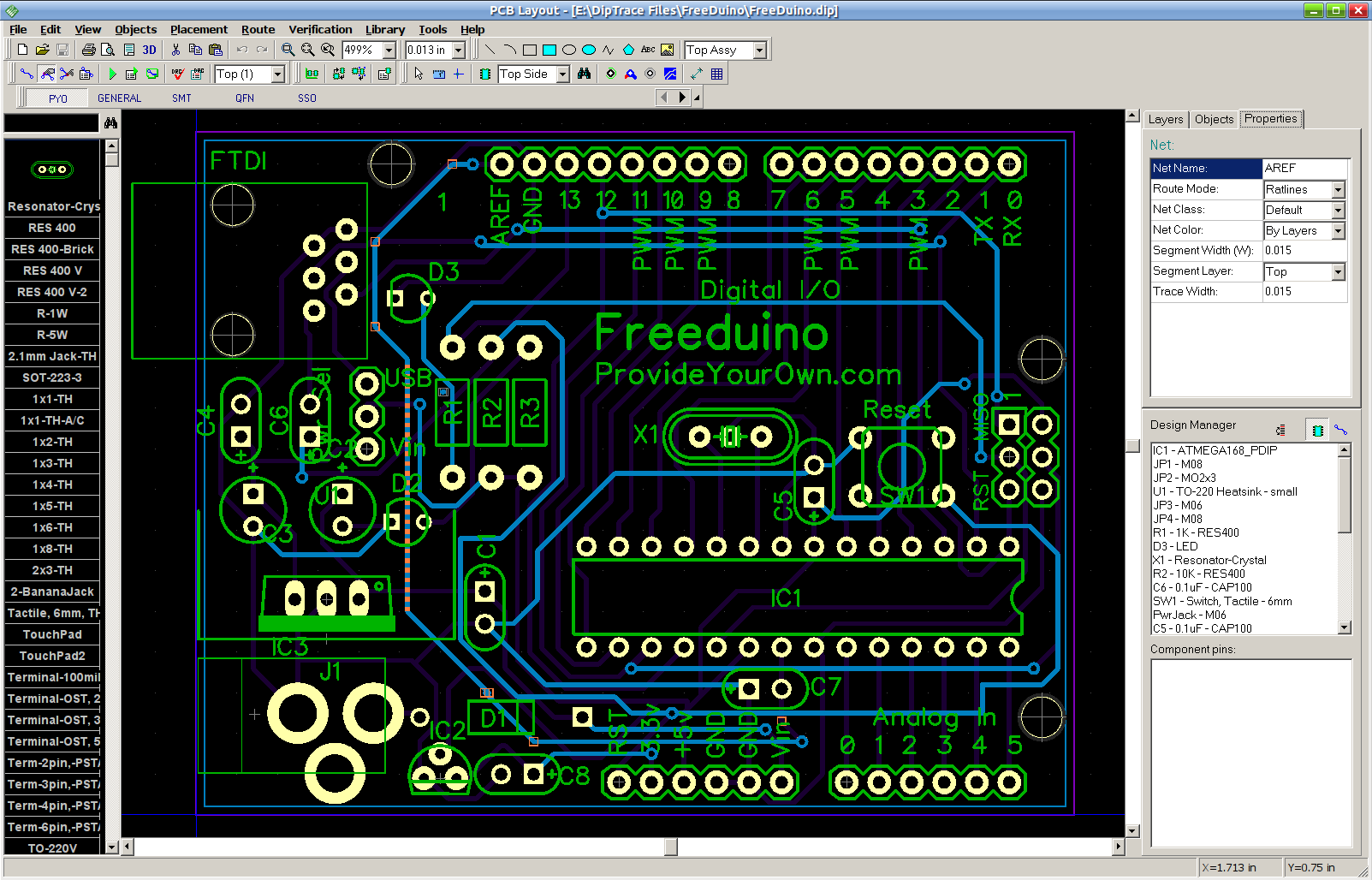

Макет печатной платы

Инструмент для проектирования плат с интеллектуальной ручной трассировкой, дифференциальными парами, инструментами согласования длины, автотрассировщиком на основе формы, расширенной проверкой, менеджером наложения слоев и широкими возможностями импорта / экспорта. Требования к дизайну определяются классами цепей, правилами от класса к классу и подробными настройками по типам объектов для каждого класса или слоя. При маршрутизации с DRC в реальном времени программа сообщает об ошибках «на лету», прежде чем их совершить. DRC также проверяет допуски по длине и фазе для дифференциальных пар и управляет синхронизацией сигналов для цепей и шин (включая задержки сигналов, вызванные наложением слоев и связующим проводом). Плату можно предварительно просмотреть в 3D и экспортировать в формат STEP для механического моделирования в САПР. Доступна проверка правил проектирования с подробным описанием и процедуры проверки сетевого подключения.

Редактор компонентов

Управляйте библиотеками компонентов и создавайте одно- или многокомпонентные компоненты, выбирая шаблон и его размеры, определяя визуальные и электрические параметры контактов, настраивая модель Spice и прикрепляя шаблон к 3D-модели для завершения создания компонента. Инструменты импорта BSDL, группового именования контактов и диспетчера контактов для контактов и шин. Импорт библиотек из разных форматов EDA. Более 140000 компонентов в стандартных библиотеках.

Редактор паттернов

Нарисуйте узоры с различными формами, подушечками, отверстиями и размерами. Стандартные шаблоны круг, линии (заголовки, DIP), квадрат (QFP), матрица (BGA), прямоугольник (RQFP) и зигзаг. Создание шаблона — это, по сути, выбор шаблона, ввод нескольких важных параметров, рисование шелкографии и запуск автоматической перенумерации пэдов. Для нестандартных выкроек можно создавать собственные шаблоны. Импорт DXF упрощает создание сложных макетов.

Скачать » DipTrace Free Edition » Разводка » Программы » Офис Программы » GizMod.Ru

Категории: Программы » Офис Программы

DipTrace состоит из различных модулей: модуль для размещения элементов с эффективной автоматической разводкой, сканер схем, компонент и редактор образцов, который позволяет проектировать собственный библиотеки составляющих элементов.

UltraEdit 26.00.0.72 — универсальный редактор

Сжигаем жир на животе за 30 дней 1.1.5 — эфективное фитнес приложение

FreeCAD 0.18.16093 RC — отличный бесплатный САПР пакет

doPDF 10.0.104 — отличный конвертер в PDF

DipTrace Free Edition 1.50 — мощный инструмент для проектирования и разводок печатных схем.

DipTrace состоит из различных модулей: модуль для размещения элементов с эффективной автоматической разводкой, сканер схем, компонент и редактор образцов, который позволяет проектировать собственный библиотеки составляющих элементов.

Программа позволяет размещать элементы на схеме как вручную, так и в автоматическом режиме, позволяя создавать за считанные минуты разводку для печатной платы. С помощью DipTrace можно автоматически по схеме создать разводку элементов, на любом этапе сверять ее с оригинальной схемой и вносить изменения, если последняя будет модифицироваться.

Автоматический роутер может разводить однослойные и многослойные платы. Инструмент для ручной маршрутизации позволит довести схему до конечного вида. В программе имеются также функции Electrical Rule Check (ERC), Design Rule Check (DRC) и Net Connectivity Check, проверяющие схемы на соответствие опреде
ленным правилам.

(ЕХЕ, 29,3 МB)(ЕХЕ, 29,3 МB Зеркало)

Теги: Скачать, DipTrace Free Edition, Разводка, Дорожки, Платы, Детали

Новое по теме: Офис Программы

UltraEdit 26.00.0.72 — универсальный редактор

Сжигаем жир на животе за 30 дней 1.1.5 — эфективное фитнес приложение

FreeCAD 0.18.16093 RC — отличный бесплатный САПР пакет

doPDF 10.0.104 — отличный конвертер в PDF

Тематические новости:

BitDefender Antivirus Free 1.014.74 — оптимальный антивирус.

BitDefender Antivirus Free 1.0.15.81 — оптимальный антивирус.

Any Video Converter Free 6.2.9 — бесплатный конвертер

Wise Care 365 Free 5.22.517 — лучшая оптимизация Windows

Категория: Программы » Офис Программы | 27-03-2008, 14:52 | Просмотров: 10 354 |

Схема устройства

Существенной разницы не имеет, будем ли мы разводить плату на листочке в клетку, вырезав из картона шаблоны деталей с выводами (хотя я глубоко сомневаюсь, что кто-нибудь будет пользоваться таким методом в 21 веке, когда в каждом доме есть компьютер), либо воспользуемся какой-нибудь программой для разводки печатной платы, например sprint layout. Конечно с помощью sprint layout это сделать будет намного проще, особенно в больших схемах. В обоих случаях сначала мы ставим на рабочее поле деталь с наибольшим количеством выводов в нашем случае это транзистор, допустим VT1, это у нас КТ315. (Ссылка на руководство по пользованию sprint layout будет приведена ниже). Причем поначалу при проектировании у вас печатная плата может напоминать принципиальную схему, ничего страшного, думаю все так начинали. Поставили, дальше соединяем его базу и эмиттер дорожками с резистором R1, также у нас база VT1 соединена с выводом конденсатора С1 и выводом резистора R2. Вместо линий на схеме мы соединяем на печатной плате выводы деталей дорожкой. Еще я взял себе за правило считать количество выводов деталей соединённых на схеме и на печатной плате, у нас должно получиться такое же количество соединенных пятачков.

Как видим, с базой у нас на плате также как и на схеме соединено еще 3 вывода, на схеме они помечены красными колечками. Дальше устанавливаем транзистор VT2 — это транзистор кт361, он структуры pnp, но нам это в данный момент все равно, так как он имеет также 3 вывода и в корпусе точно таком же как и кт315. Установили транзистор, далее соединяем его эмиттер с вторым выводом R2, а второй вывод конденсатора С1 с коллектором VT2. Базу VT2 мы соединяем с коллектором VT1, устанавливаем на плату пятачки для подключения динамика ВА1, его мы соединяем одним выводом с коллектором VT2, другим выводом с эмиттером VT1. Вот как все, что описал выглядит на плате:

Продолжаем дальше, мы устанавливаем светодиод, соединяем его с выводом ВА1 и с эмиттером VT2. После мы устанавливаем транзистор VT3, это также кт315 и соединяем его коллектором с катодом светодиода, эмиттер VT3 мы соединяем с минусом питания. Далее мы устанавливаем резистор R4 и соединяем его дорожками с базой и эмиттером транзистора VT3, вывод с базы мы пускаем на щуп Х1. Смотрим, что получилось на плате:

И наконец устанавливаем последние несколько деталей. Установим выключатель питания, соединяя его с плюсом питания дорожкой от одного пятачка и с эмиттером VT2, дорожкой от другого пятачка, соединенного с выключателем. Соединяем этот вывод выключателя с резистором R3, а второй пятачок резистора соединяем с контактами щупа Х2.

Всё, плата разведена

sprint layout

DipTrace 4.2.0.1 на русском + библиотеки

DipTrace — это программа, которая предназначена для проектирования печатных плат (РСВ). В пакет включается четыре инструменты. Давайте каждый рассмотрим подробнее:

• Schematic Capture. Это среда для разработки принципиальной схемы. Они могут быть простыми и многоуровневыми со сложными связями между блоками. Здесь присутствуют опции проверки иерархий, связи и так далее.
• PCB Layout. Инструмент для разработки печатных плат в автоматическом или ручном режиме. Есть возможность размещать компоненты и подключать внешние трассировщики.
• Component Editor. Инструмент для создания и обработки библиотеки компонентов. Есть возможность создавать многосекционные компоненты. При этом использовать шаблоны и другие параметры.
• Pattern Editor. Редактор корпусов компонентов. Здесь можно создать корпуса разных форм, стандартных контактных площадок, любых отверстий и размеров. Есть большой выбор готовых шаблонов.

Чтобы пользоваться программой на постоянной основе необходимо скачать ключ DipTrace. Это можно сделать на сайте совершенно бесплатно. Активация DipTrace позволяет использовать функциональные возможности без ограничений.

В бесплатной версии программы доступны некоторые функции полной версии. Но здесь отсутствуют 3D модели, а также имеются ограничения на 2 сигнальных слоя и 300 выводов.

Пароль ко всем архивам: 1progs

Данная программа достаточно простая и легкая в освоении. Интерфейс на русском языке. В настоящее время в открытом доступе большое количество русских обучающих материалов.

Стандартная библиотека содержит около 100 тысяч компонентов. С помощью 3D просмотра есть возможность просматривать трехмерную модель платы. Система позволяет импортировать схемы из различных приложений.

Основные возможности программы:

• Ручное и автоматическое позиционирование.
• Эффективная трассировка.
• Всесторонняя проверка проекта.
• Моделирование существующей схемы.
• Создание файла для производства.
• Создание личных библиотек.

В последней версии программы произошли некоторые изменения. Для включения ручной трассировки можно пользоваться горячими клавишами. Чтобы проверять правила в реальном времени при трассировки можно воспользоваться инструментом Online DRC.

Лучшие бесплатные программы для проектирования печатных плат(ПП)

Вам нужно бесплатное средство или программа для проектирования ПП, чтобы реализовать на практике ваш  проект? Итак, в этом списке Вам будет представлено 10 лучших программ доступных в интернете и они помогут вам разработать вашу плату с печатной схемой быстрее и легче https://easyeda.com/ru

EasyEDA

EasyEDA – отличная, бесплатная, не требующая установки программа, основанная на WEB и облачных технологиях для всех, кто занимается разработкой электронных схем. Включая в себя функциональный ввод описания, смешанный режим моделирования и разводку электронных схем. Все это доступно в браузере. Работу можно сделать общедоступной, поделиться ей с кем-либо, или же сделать закрытой. Готовые схемы и библиотеки могут быть импортированы из Altium, Eagle, KiCad и LTspice. Так же можно экспортировать свои работы во многие форматы, включая JSON. Предлагается возможность произвести печатную плату по доступной цене. Запускайте EasyEDA в любом браузере и получите доступ к более чем 77,400 схемам и 15,000 SPICE библиотекам, чтобы начать работать над собственной печатной платой.

Используя EasyEDA вы можете заказать печатную плату. Можно будет спаять все компоненты воедино дома, или же отправить их на завод.

ZenitPCB

Замечательная программа для создания разводки печатных плат, нацеленная на реализацию профессиональных работ.  Использовать САПР программу очень легко, что позволяет Вам воплощать в жизнь ваши проекты за короткое время. С помощью ZenitPCB возможно начинать работу и с ввода электрической схемы или с самой разводки.

TinyCAD

Это программа позволяет рисовать схемы цепей. Включает в себя библиотеку символов для немедленного начала разработки. Кроме того помимо возможности распечатать ваши наброски, так же Вы можете публиковать свои схемы с помощью копирования изображения в Word файл или сохранить их в формате PNG.

OsmondPCB

Универсальное приспособления для разработки ПП. Она работает в системе Macintosh и включает в себя такие возможности как: неограниченный размер платы, несколько слоев для работы с платой, нумерацию частей, поддержку, как сквозных отверстий, так и поверхностный монтаж и т.д.

BSch4V

Программа для построения схем в ОС Windows. Название программы – аббревиатура от “Базовые принципиальные схемы”(Basic Shematic, прим. Автора). Для упрощения работы встроены только основные функции.

ExpressPCB

Эта программа очень проста для изучения и использования даже новичками.

Kicad

Программа с открытым исходным кодом для создания схем электронных цепей и ПП. Полезна для всех, кто работает с разработкой ПП.

gEDA

Работает на Linux и имеет создаваемые средства для создания электроцепей, ввода описания схем, симуляции, разработки прототипа и производства. На данный момент, gEDA предлагает продуманный пакет бесплатных программ для разработки схем, включая ввод описания, изменение атрибутов, генерирование спецификации материалов,  список соединения с более чем 20 форматами, аналоговую и цифровую симуляцию, и, конечно же, возможность разработки ПП.

PCBWebDesigner

Бесплатное САПР приложения для разработки и производства электронных изделий. Создание многослойных электросхем с помощью быстрой и легкой в использовании функции.  Создание многослойных плат с поддержкой медной заливки и проверка дизайна на ошибки (). Встроенныйкаталогцифровых компонентов со списком матриалов.

DesignSparkPCB

DesignSparkPCB – самая распространенная программа для создания цепей. Легка в изучении и работе, разработана для значительного уменьшения времени создания от концептуальной до готовой модели. В основе таких уникальных возможностей лежит мощный движок программы.

EasyEDA

Бесплатная полнофункциональная облачная система проектирования печатных плат, не требующая инсталляции на локальный компьютер (Рисунок 1). Несмотря на то, что EasyEDA — это облачный сервис и новый развивающийся проект, она может похвастаться функционалом, надежностью, стабильностью и скоростью работы, простым и понятным интерфейсом, богатым набором библиотек компонентов с функцией автоматического обновления, возможностями импорта проектов из других систем проектирования. В состав системы входят редактор схем, симулятор смешанных сигналов с использованием SPICE-моделей и схем, редактор многослойных печатных плат с автотрассировщиком и системой подготовки плат к производству. И самое главное — система EasyEDA имеет русский пользовательский интерфейс.

Кроме того, к системе EasyEDA, обладающей функционалом профессиональных инструментов разработки печатных плат, добавляются преимущества, характерные для облачных сервисов: автоматическое обновление библиотек элементов (для редактора схем, SPICE симулятора и редактора печатных плат), возможность делиться своими разработками и библиотеками, доступ к огромной коллекции профессиональных Open Source модулей, оперативная техническая поддержка и связь с разработчиками системы.

Работать в EasyEDA можно из любого браузера. Наличие учебника, руководства по SPICE симулятору, огромного количества примеров профессиональных проектов, понятный пользовательский интерфейс обеспечивают легкость освоения системы.

Основные преимущества EasyEDA:

• бесплатный кросс-платформенный набор облачных инструментов не требующий инсталляции, объединяющий в себе мощные средства редактирования электрических схем, моделирования цифро-аналоговых цепей и разработки печатных плат в web-браузере для инженеров-электронщиков, преподавателей, студентов и радиолюбителей;
• все преимущества облачного сервиса: работа из браузера в любой операционной системе Linux, Mac, Windows, Android;
• быстрое рисование в браузере электронных схем с использованием доступных библиотек, эффективное автоматическое обновление;
• библиотеки от SeedStudio, SparkFun, Adafruit, KiCad, DangerousPrototype;
• менеджер работы с библиотеками элементов, быстрый поиск элементов в системных и пользовательских библиотеках;
• проверка аналоговых, цифровых и смешанных схем с использованием SPICE-моделей и подсхем;
• работа над многослойными платами с тысячами контактных площадок;
• возможность импорта проектов из Eagle, Altium, Kicad и LTspice;
• возможность настройки общего доступа и совместной работы над проектами;
• доступ к Open Source модулям, разработанных тысячами инженеров по радиоэлектронике;
• возможность делиться своими разработками, используя настройки общего или закрытого доступа.

Возможности EasyEDA

Удобный интерфейсоблачные сервисыРедактор блок-схем
Горячие клавиши
Экспорт
Импорт

Окно редактора схем выглядит следующим образом:

Центральная область экрана отображает схему или печатную плату. Причем, одновременно можно держать открытыми множество схем/плат — такой возможности
нет даже в Eagle! На панели слева можно выбирать компоненты из библиотеки EasyEDA или своих собственных. Чтобы перенести компонент на схему, надо
кликнуть по нему и курсор мыши примет вид этого компонента. Затем, если кликнуть по схеме, компонент будет помещен в место клика. Также, в левой
панели можно осуществлять навигацию между своими проектами.

Чтобы соединять элементы между собой, есть плавающее окно «Wiring Tools». Окно «Drawing Tools» позволяет добавлять пояснительные надписи, фигуры
и рисунки. А кликнув по элементу можно редактировать его свойства в правой панели.

После некоторого опыта использования продукта можно сказать, что он вполне юзабелен, хоть и всё ещё сыроват. До тех пор, пока у Eagle CAD были
ограничения на размер платы, имело смысл осваивать EasyEDA привыкая к его особенностям и некритичным багам. Но, после того, как Eagle был
куплен Autodesk-ом и ограничение на максимальный размер платы в бесплатной версии было снято, EasyEDA, как мне кажется, ощутимо утратил свою актуальность.

DipTrace — программа для создания схем и печатных плат

Программа DipTrace представляет из себя систему автоматизации проектных работ (САПР) для создания и трассировки печатных плат (PCB). Программа DipTrace обладает достаточно удобным  интерфейсом среди программ, специализирующихся на создании принципиальных схем и трассировки печатных плат. Для большего удобства в процессе рисования, разводки схем и плат, в программе использован режим подсветки редактируемых и связанных с ними радоэлементов.

Описание программы DipTrace 2.1

В программе имеются 4 модуля:

• DipTrace – разработка печатных плат, разводка, как в ручном, так и в автоматическом режиме;
• Schematic — рисование принципиальных электронных схем;
• SchemEdit — редактор самих компонентов.
• ComEdit — редактор корпусов радиоэлектронных компонентов;

В редакторе радиокомпонентов и их корпусов применен многослойный режим проектирования. Так же есть возможность рисования и разводки радиокомпонентов и корпусов на базе готовых шаблонов. Допускается создание корпусов с различными параметрами (число ножек, расстояние между ними), которые впоследствии можно будет изменять непосредственно в PCB.

Схемотехника поддерживает проектирование многостраничных схем. С помощью общей шины выполняется переход с одного слоя на другой слой. Слои объединены межстраничными переходами. Созданная принципиальная схема переводится в печатную плату путем выбора соответствующего пункта меню или нажатием «горячих» клавиш. Получена в итоге плата представляет собой корпуса компонентов с электрическими связями.

В ручном режиме трассировки в DipTrace выполняется подсветка всех выводов радиоэлементов сети и автоматическое скрытие уже разведенных связей. В режиме редактирования уже разведенных трасс допускается перемещение части проводников с сохранением углов 90 и 45 градусов либо произвольное, изменение ширины, перемещение из одного слоя в другой и т.п.  Автоматическая разводка в DipTrace выполняется с помощью встроенного трассировщика Simple Router.

Печать печатных плат и принципиальных схем на принтер осуществляется в любом необходимом масштабе. Программа осуществляет экспорт плат в форматы Gerber, N/C Drill, DXF. Для программы Gerber есть возможность разметки технологических отверстий. При выполнении экспорта текста выполняется векторизация с заданным шагом, поэтому можно использовать любой шрифт, имеющийся в программе. Также имеется векторизация и экспорт в Gerber растровых черно-белых изображений.

Специальный режим экспорта обводки в DXF дает возможность создавать печатные платы путем фрезеровки.

В программе DipTrace есть значительное количество библиотек компонентов и корпусов. Типовые библиотеки содержат более 40 тысяч компонентов всевозможных фирм-производителей.
