W5500 ethernet shield v1.0

Шилды Ethernet Shield для Arduino Uno или Nano

Наиболее удобным способом работы с W5100 является использование готовых шилдов Ethernet Shield для Arduino Uno или Nano. На таких модулях уже выполнены все необходимые обвязки, шилд просто вставляется в соответствующие разъемы платы и вам остается только загрузить скетч. Естественно, что при желании к плате могут быть подключены и другие устройства.

Arduino Ethernet Shield

Подключение платы расширения происходит через соединение RJ-45. Плата обладает встроенным слотом SD/MicroSD , который используется для хранения файлов, используемых для подключения и передачи по локальной сети. Такой слот совместим со всеми платами Arduino/Genuino, т.е. работать с данными на карте можно с помощью стандартной библиотеки SD Library. На плате расширения также можно найти кнопку перезагрузки . питания. Ранние версии платы расширения не дружили с ардуино мега, там требовался ручной сброс после поступления питания.

Если плата оснащена POE модулем (питание подается по витой паре), то шилд будет соответствовать следующим спецификациям:

Совместим со стандартом IEEE3af.
Имеет низкие пульсации на выходе.
Защищает от явлений перегрузки и короткого замыкания.
Эффективно преобразует напряжение.
Имеет изоляцию 1500 вольт на точке между «вход-выход»

По умолчанию плата не комплектуется данным модулем, нужно находить соответствующую модель.

Назначение светодиодов Ethernet Shield:

PWR показывает наличие питания на плате.
LINK светится при наличии сети и мигает при передаче/приеме данных.
FULLD обозначает сетевое полнодуплексное соединение.
100M обозначает сетевое соединение со скоростью 10мбит/сек.
RX мигает при приеме экраном данных.
TX мигает при отправке данных экраном.
COLL мигает при обнаружении сетевых конфликтов.

Кроме этих имеются еще пара светодиодов на гнезде rj 45, один из которых при подключенном шнуре светится, а другой мерцает при поступлении данных.

Ehternet для Arduino Nano

Отдельного упоминания заслуживает модуль Arduino Nano Ethernet. Он выполнен в формфакторе, облегчающим подключение к плате Nano v 3.0, но обладает практически такими же возможностями, что и “обычный” вариант для Uno. В основе шилда лежит микросхема ENC28J60.

Шилд Ethernet Arduino Nano Shield

Модуль точно так же имеет разъем RJ-45, слот для SD и в некоторых модификациях тоже оснащен PoE контроллером.

Так рынок перегрет?

На самом деле трудоустройство даже 60% недавних выпускников онлайн-курсов — дело вряд ли осуществимое. Особенно — если учитывать тот факт, что работодатели не спешат нанимать новичков, которых нужно обучить до нужного уровня и ещё начислять зарплату всё это время.

«Компания смотрит на джунов через призму инвестиций, так как должна вложить время и ресурсы в его обучение. На собеседовании быстро становится понятно, почему кандидат переучился — искренне интересуется и обладает системными знаниями или пришел только за деньгами. Так и получается, что кандидатов много, а подходящих мало», — сказала Елена Охота, заместитель руководителя отдела управления персоналом компании Axoft.

Общая ситуация такова: вкладываться в обучение новых кадров, особенно в условиях, когда компании не могут прогнозировать своё будущее, готовы только крупные игроки. И то — только в формате стажировок, чтобы вырастить спецов под себя и потом нанять не по конским ценам.

Introduction

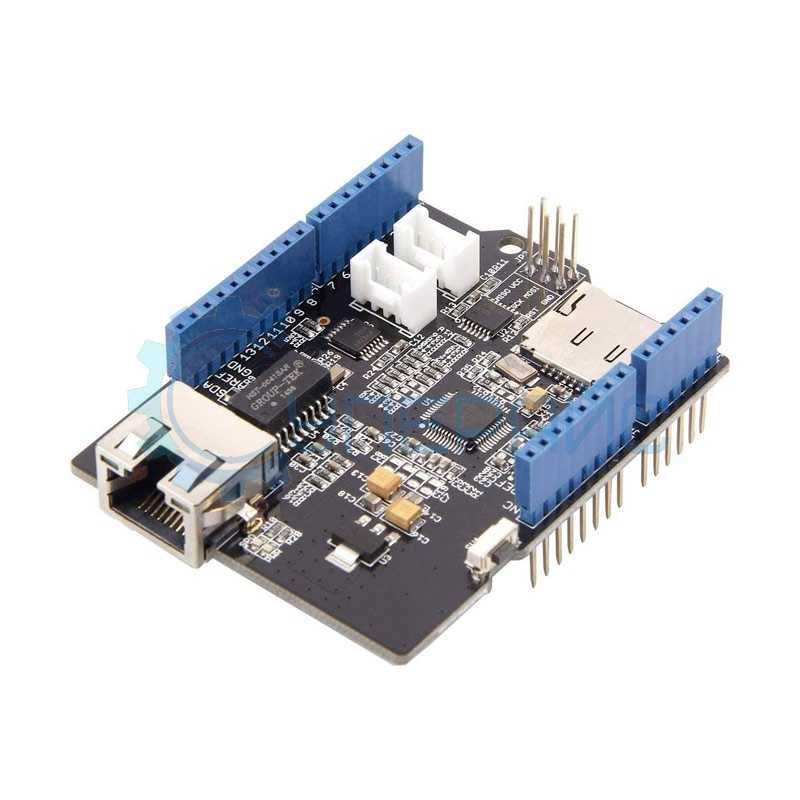

The W5500 Ethernet expansion board is a new member of the DFRobot Ethernet family. It integrates PoE power supply and W5500 Ethernet chip, which can meet the requirements of general IoT projects.

The W5500 chip is a Hardwired TCP/IP embedded Ethernet controller that provides easier Internet connection to embedded systems. It enables users to have the Internet connectivity in their applications just by using the single chip in which TCP/IP stack, 10/100 Ethernet MAC and PHY embedded. The Hardwired TCP/IP is the market-proven technology that supports TCP, UDP, IPv4, ICMP, ARP, IGMP, and PPPoE protocols. W5500 embeds the 32Kbyte internal memory buffer for the Ethernet packet processing. It’s faster and easier way rather than using any other Embedded Ethernet solutions. Besides, the W5500’s SPI supports 80MHz speed and new efficient SPI protocol for high-speed network communication. In order to reduce power consumption of the system, W5500 provides WOL (Wake on LAN) and power down mode.

With the same size as Arduino UNO, this W5500 Ethernet expansion board adopts IEEE 802.3at standard-compliant POE Class 0 power classification and offers MicroSD card socket and 2 standard Gravity-4Pin I2C ports, 1 UART, 4 Gravity-3Pin digital ports and 4 analog ports, etc.

NOTE

This board has a POE power supply unit whose voltage can reach up to 50V. Although it is not harmful for humman beings, please do not touch the circuit borad with your hands or other conductors since there are some low-voltage circuits on the board that cannot bear such high voltage. Otherwise, product damage may occur.
The transformer and power chip used in the board will generate a lot of heat during high-load use. Therefore, please maintain a good heat dissipation environment during using to avoid damage to the product due to overheating and be careful of high temperature burns.

Overview

W5500 Ethernet shield is a WIZnet W5500 breakout board with POE and Micro-SD designed for Arduino platform. 5V/3.3V compatible operation voltage level makes it compatible with Arduino boards, leafmaple, and other Arduino compatible board.

WIZnet’s Hardwired TCP/IP is the market-proven technology that supports TCP, UDP, IPv4, ICMP, ARP, IGMP, and PPPoE protocols. W5500 embeds the 32Kbyte internal memory buffer for the Ethernet packet processing. If you use W5500, you can implement the Ethernet application just by adding the simple socket program. It’s faster and easier way rather than using any other Embedded Ethernet solution. Users can use 8 independent hardware sockets simultaneously.

Обзор

Arduino Ethernet Shield 2 подключает Arduino к Интернету всего за несколько минут. Просто подключите этот модуль к плате Arduino, подключите его к сети с помощью кабеля RJ45 (не входит в комплект) и выполните несколько простых шагов, чтобы начать управлять своим миром через Интернет. Как и всегда в случае с Arduino, каждый элемент платформы — оборудование, программное обеспечение и документация — находится в свободном доступе и с открытым исходным кодом. Это означает, что вы можете точно узнать, как он сделан, и использовать его конструкцию в качестве отправной точки для своих собственных схем. Сотни тысяч плат Arduino уже ежедневно подпитывают творческий потенциал людей во всем мире. Присоединяйтесь к нам сейчас, Arduino — это вы! *Требуется плата Arduino (не входит в комплект)

Рабочее напряжение 5 В (подается с платы Arduino)
Контроллер Ethernet: W5500 с внутренним буфером 32 КБ
Скорость подключения: 10/100 МБ
Соединение с Arduino через порт SPI

Информацию о гарантии на вашу плату можно найти здесь.

Начало работы

В разделе «Начало работы» вы можете найти всю информацию, необходимую для настройки платы, использования программного обеспечения Arduino (IDE) и начала работы с программированием и электроникой.

Нужна помощь?

Подробнее о Ethernet Shield 2 см. в справочнике по библиотеке Ethernet2.
Получите помощь по своим проектам на форуме Arduino
Свяжитесь с нами через нашу службу поддержки

SDN: новое поколение сетей?

Учитывая рост виртуализации как движения, мы можем ожидать существенного увеличения числа организаций, внедряющих SDN. По мере усложнения сетей с облачными сервисами и разрозненной инфраструктурой будут использоваться такие системы, как SDN, чтобы помочь централизованное управление и масштабируемость для крупных организаций. Традиционные сети просто не имеют возможности идти в ногу с требованиями современных предприятий.

Хотя важно признать, что SDN не может полностью управлять физическими обязательствами устройств по всей сети, она все же помогает централизовать контроль над самими сетевыми службами. Управление сетевой инфраструктурой через плоскость управления обеспечивает администраторам более высокий уровень контроля, чем в традиционной традиционной сети.

Несмотря на значительное количество последователей SDN, они остаются в зачаточном состоянии. Тем не менее, эта технология имеет очень высокий потенциал развития для преодоления барьеров, представленных унаследованной сетью. Организации всегда ищут способы уменьшить сложность управления сетью и снизить общие накладные расходы. Значение SDN в этом качестве очень многообещающе.

На данный момент SDN еще предстоит пройти долгий путь. Хотя он имеет многообещающие основы, он должен постоянно развиваться, чтобы добиться широкого распространения. На данный момент трудно указать на какие-либо четкие показатели того, что SDN обеспечивает ROI. Централизованные преимущества SDN могут быть очевидны, но окупаемость инвестиций должна быть четко определена, если она хочет вывести устаревшую инфраструктуру из строя.

Particle.io

Particle.io – это одна из наиболее полных комплексных платформ интернета вещей. Это платформа «все в одном», которая предлагает решения для разработки оборудования Интернета вещей, возможности подключения, облако устройств и приложения. Particle.io производит широкую линейку продуктов для разработки оборудования IoT как для «быстрых» прототипов, так и для производства на уровне DFM. Создание продукта интернета вещей в ней начинается с подключения устройств к Интернету, и все платы микроконтроллеров Particle поддерживают связь по Wi-Fi, сотовой связи (2G/3G/LTE) или mesh-сети. Некоторые из этих плат поддерживают сразу несколько типов связи.

Микроконтроллеры платформы Particle.io управляются специальной операционной системой, которая позволяет разработчику легко интегрировать устройства с облаком устройств и приложениями particle. Как правило, их устройства и коммуникационные модули поставляются с сертификатами CE и FCC, которые снижают стоимость сертификации, когда продукт готов к массовому производству. Их платы с открытым исходным кодом обеспечиваются хорошим уровнем технической поддержки, что, конечно же, очень удобно для разработки продуктов на основе этой платформы.

Многим разработчикам нравится платформа Particle.io в связи с комплексным характером предоставляемых ею услуг. Это гарантирует, что вы получите поддержку на каждом этапе разработки своего продукта, не беспокоясь о совместимости.

How to Use

Go to the following link and download the W5500 libraries.

1.Extract the Ethernet folder to Arduino IDE/Libraries and replace the old one.
2.Upload the WebServer.ino demo to Iteaduino UNO, then plug W5500 shield into UNO and connect Ethernet cable to your router at the same time.

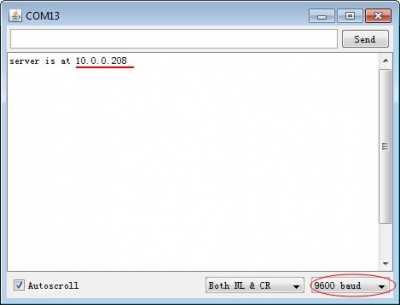

3.Open Serial Monitor, set the baud rate as 9600, then you can get your IP address.

4.Then open your web browser, and type IP address in the address bar, you will get the analog input AD values of UNO pins from A0 to A5.

POE Test

W5500 Ethernet shield supports PoE, how to make it? You need an SPD8001 to plug in the Ethernet shield. After uploading the WedServer demo in your UNO, you just unplug you the micro USB cable and do the assembly of W5500, SPD8001 PD module, PoE injector, and Iteaduino UNO as following picture.

Now, you can see all the indicators are lighting up, just type the IP address in the browser’s address bar, the analog input AD values of UNO pins from A0 to A5 will be shown again. They work well in the same with powered through micro USB cable. We’ve tested it with Mode A/Endspan and Mode B/Midspan, they are all compatible.

Up Close

Zooming in, the W5100S board obviously contains the W5100S chip. While original Ethernet shields had the W5100 chip, the W5100S is slightly different. As a result, this board will not work with the default Ethernet library distributed with Arduino. Instead, a modified version from here needs to be used which updates the detection routine to handle this particular IC. This makes it a little bit inconvenient to use, plus it is restricted to four sockets and 16kiB memory buffer.

The W5500 version can actually be had cheaper than the W5100S version and is much superior. The chip is capable of eight sockets and has a 32kiB memory buffer. Furthermore, as this is the exact chip used in the Arduino Ethernet Shield 2, it enjoys support out-of-the-box with the built-in Arduino Ethernet library. The only change that has to be made (in both cases) is to ensure you use Ethernet.init(17); before using the Ethernet to set the chip-select pin.

Another subtle change can be seen with the Run and BootSel buttons.

The version on the W5500 version board has anchors on each corner and electrical contacts in the middle, making for a more robust attachment to the board. This means it is much less likely the buttons would be accidentally snapped off the board due to external shock.

Защита от помех DC

Раздельное питание

Один из лучших способов защититься от помех по питанию – питать силовую и логическую части от отдельных источников питания: хороший малошумящий источник питания на микроконтроллер и модули/сенсоры, и отдельный на силовую часть. В автономных устройствах иногда ставят отдельный аккумулятор на питание логики, и отдельный мощный – на силовую часть, потому что стабильность и надёжность работы очень важна.

Искрогасящие цепи DC

При размыкании контактов в цепи питания индуктивной нагрузки происходит так называемый индуктивный выброс, который резко подбрасывает напряжение в цепи вплоть до того, что между контактами реле или выключателя может проскочить электрическая дуга (искра). В дуге нет ничего хорошего – она выжигает частички металла контактов, из за чего они изнашиваются и со временем приходят в негодность. Также такой скачок в цепи провоцирует электромагнитный выброс, который может навести в электронном устройстве сильные помехи и привести к сбоям или даже поломке! Самое опасное, что индуктивной нагрузкой может являться сам провод: вы наверняка видели, как искрит обычный выключатель света в комнате. Лампочка – не индуктивная нагрузка, но идущий к ней провод имеет индуктивность. Для защиты от выбросов ЭДС самоиндукции в цепи постоянного тока используют обыкновенный диод, установленный встречно-параллельно нагрузке и максимально близко к ней. Диод просто закоротит на себя выброс, и все дела:

Где VD – защитный диод, U1 – выключатель (транзистор, реле), а R и L схематично олицетворяют индуктивную нагрузку. Диод нужно ОБЯЗАТЕЛЬНО ставить при управлении индуктивной нагрузкой (электромотор, соленоид, клапан, электромагнит, катушка реле) при помощи транзистора, то есть вот так:

При управлении ШИМ сигналом рекомендуется ставить быстродействующие диоды (например серии 1N49xx) или диоды Шоттки (например серии 1N58xx), максимальный ток диода должен быть больше или равен максимальному току нагрузки.

Фильтры

Если силовая часть питается от одного источника с микроконтроллером, то помехи по питанию неизбежны. Простейший способ защитить МК от таких помех – конденсаторы по питанию как можно ближе к МК: электролит 6.3V 470 uF (мкФ) и керамический на 0.1-1 мкФ, они сгладят короткие просадки напряжения. Кстати, электролит с низким ESR справится с такой задачей максимально качественно.

Ещё лучше с фильтрацией помех справится LC фильтр, состоящий из индуктивности и конденсатора. Индуктивность нужно брать с номиналом в районе 100-300 мкГн и с током насыщения больше, чем ток нагрузки после фильтра. Конденсатор – электролит с ёмкостью 100-1000 uF в зависимости опять же от тока потребления нагрузки после фильтра. Подключается вот так, чем ближе к нагрузке – тем лучше:

Подробнее о расчёте фильтров можно почитать здесь.

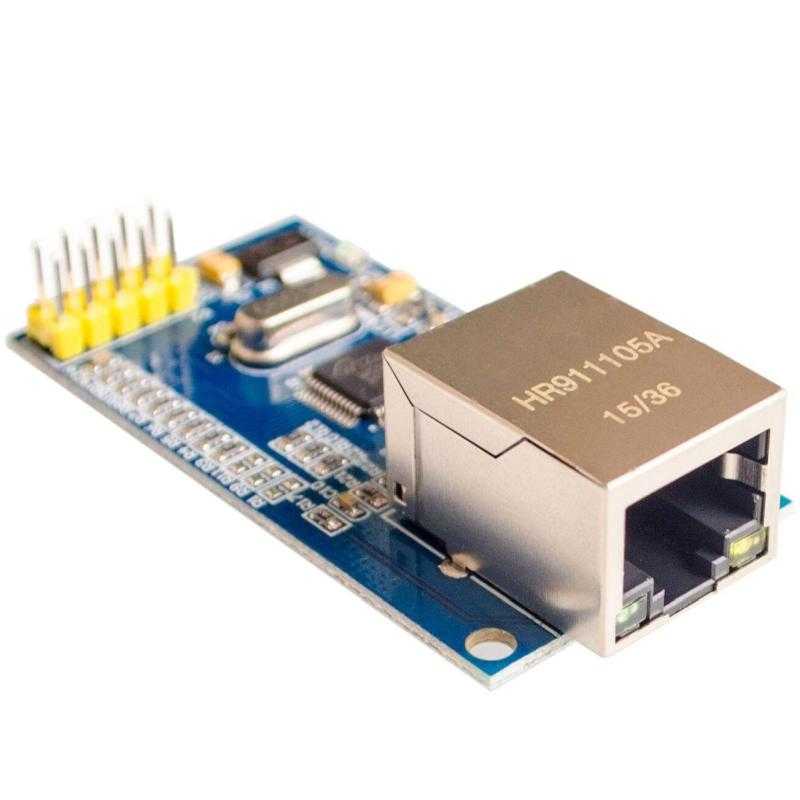

W5500 arduino: подключение

Схема подключения

Для подключения W5500 к Arduino необходимо использовать SPI интерфейс. Пин CS должен быть подключен к любому выходу на выбор Arduino, например, 10-му. Кроме того, необходимо подключить питание (5V), GND и следующие пины:

SCLK – пин 13
MISO – пин 12
MOSI – пин 11
RST – любой выход на выбор (например, 9-й)

Пример подключения

Для тестирования подключения можно использовать пример W5500Ethernet, который доступен в меню File -> Examples -> Ethernet -> W5500Ethernet в Arduino IDE. В примере, перед началом работы, необходимо указать MAC адрес (6 байт, можно генерировать рандомно) и IP адрес устройства в локальной сети.

Пример подключения:

«`C++

#include

byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED }; // MAC адрес для устройства

IPAddress ip(192, 168, 0, 177); // IP адрес устройства в локальной сети

EthernetServer server(80); // Создание сервера на порту 80

void setup() {

Ethernet.init(10); // Инициализация W5500, укажите используемый пин CS

Ethernet.begin(mac, ip); // Начало работы сети, указаны MAC и IP адреса

server.begin(); // Запуск сервера

}

void loop() {

// Код, работающий с клиентами

}

«`

Структура кода

Для работы с W5500 необходимо подключить библиотеку Ethernet2.h и инициализировать объект Ethernet (Ethernet.init). Затем необходимо начать работу с сетью (Ethernet.begin) с указанием MAC и IP адреса устройства в локальной сети. Для работы с клиентами доступны стандартные функции работы с EthernetServer: begin, available, read, write и прочие.

Комнатный термометр

Дисплей удобен для отображения показаний модулей и сенсоров. Сделаем задатки «Умного Дома», а именно «комнатный термометр».

Что понадобится

Управляющая платформа Arduino Uno или Iskra JS
Текстовый экран 20×4
Troyka Shield
Аналоговый термометр (Troyka-модуль)
Соединительные провода «папа-папа»

Как собрать

Возьмите Troyka Shield и установите сверху на управляющую плату — Arduino или Iskra JS.
Подключите текстовый экран к управляющей платформе, используя
Подключите аналоговый термометр к управляющей плате через 3-проводной шлейф к аналоговому пину . В итоге должна получится схема.
Прошейте управляющую платформу кодом, приведённым ниже.

Скетч для Arduino

thermometer-room.ino

// подключаем библиотеку LiquidCrystal_I2C
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// создаем объект-экран, передаём используемый адрес
// и разрешение экрана:
LiquidCrystal_I2C lcd(0x38, 20, 4);

// подключим библиотеку для работы с термометром
#include <TroykaThermometer.h>

// создаём объект для работы с аналоговым термометром
// и передаём ему номер пина выходного сигнала
TroykaThermometer thermometer(A0);

void setup() {
  // инициализируем экран
  lcd.init();
  // включаем подсветку
  lcd.backlight();
}

void loop() {
  // очищаем дисплей
  lcd.clear();

  // считываем данные с аналогового термометра
  thermometer.readData();

  // считываем показания с датчика температуры
  float temperature = thermometer.getTemperatureC();

  // устанавливаем курсор
  // выводим результат на дисплей
  lcd.setCursor(4, 1);
  lcd.print("Temperature");
  lcd.setCursor(8, 2);
  lcd.print(temperature);
  lcd.print("\x99""C");
  delay(500);
}

Скрипт для Iskra JS

thermometer-room.js

// HD44780 — контроллер монохромных жидкокристаллических знакосинтезирующих дисплеев

// настраиваем интерфейс I2C
PrimaryI2C.setup({sda SDA, scl SCL});
// подключаем библиотеку
var lcd = require("HD44780").connectI2C(PrimaryI2C, 0x38);

// включаем подсветку
PrimaryI2C.writeTo(0x38, 0x08);
// выключить подсветку
// PrimaryI2C.writeTo(0x38, 0x00);

// создаём переменную для работы с датчиком температуры
var thermometer = require('@amperka/thermometer')
 .connect(A0);

// устанавливаем курсор в колонку 4, строку 1
// на самом деле это вторая строка, т.к. нумерация начинается с нуля
lcd.setCursor(4, 1);
// выводим на дисплей строку «Temperature»
lcd.print("Temperature");

// каждую секунду считываем данные с датчика температуры и выводим на дисплей
setInterval(function() {
  var celsius = thermometer.read('C');
  lcd.setCursor(8, 2);
  lcd.print(celsius.toFixed() + "\x99"+"C");
}, 1000);

Платы и модули для функционала

Существует много плат Arduino, описание которых говорит о различиях в объеме памяти, портах, питании, тактовой частоте и др. Одни предназначены для решения простых задач, другие — для решения более сложных.

К популярным платам относятся следующие виды:

Arduino Uno. Наиболее распространенная плата. Есть большой выбор уроков. Плата допускает замену контроллера. Оснащена 14 цифровыми вводами-выводами (6 ШИМ), 6 аналоговыми входами, флеш-памятью 32 Кб (ATmega328), из которых 0,5 Кб использует загрузчик.
Arduino Mega 2560. Создана на базе микроконтроллера ATmega2560. Флеш-память — 256 Кб, из которых 8 Кб использует загрузчик. Имеет 54 цифровых вводов-выводов (14 ШИМ), 16 аналоговых входов, 8 Кб оперативной памяти. Среди всех плат «Ардуино» у этой самый большой размер.
Arduino Due. Оснащена 54 цифровыми вводами-выводами (12 ШИМ), 12 аналоговыми входами (2 выходами). Создана на базе микроконтроллера AT91SAM3X8E с рабочим напряжением 3,3 В и флеш-памятью 512 Кб.
Arduino Pro Mini 3.3V. Самая миниатюрная плата в семействе Arduino. Напряжение — 3,3 В. Требует использования внешнего программатора. Память данных составляет 2 Кб. Создана на базе микроконтроллера ATmega328P. Количество цифровых выводов — 14 линий (6 из которых — ШИМ), аналоговых — 6.
Arduino Pro Mini 5V. Аналог предыдущей модели с напряжением 5 В.
Arduino Nano V3.0. Создана на базе ATmega328. Сдержит 32 Кб памяти, из которых 2 Кб использует загрузчик. Имеет 14 цифровых вводов-выводов (6 ШИМ), 6 аналоговых входов, встроенный порт USB. Напряжение — 5 В.
Arduino Micro. Разновидность платы c возможностью имитировать различные USB-устройства при подключении к ПК. Оснащена 20 цифровыми вводами-выводами (7 ШИМ), 12 аналоговыми входами.

Кроме того, существуют дополнительные модули и датчики с нужными ответвлениями:

Датчики. Системы, считывающие, отправляющие и обрабатывающие информацию. Расширяют аппаратные функции проекта.
Модули. Дополнения, которые позволяют расширить вычислительные мощности проекта. К ним относят карты памяти, вспомогательные процессы.

Датчики можно разделить на категории:

Устройства получения информации. Датчики и сканеры, позволяющие получить сведения об окружающей среде: давлении, температуре, влажности, расстоянии до объектов. Есть возможность вводить параметры, зависящие от этих показаний. С помощью датчика расстояния можно создавать роботы-пылесосы, которые передвигаются по комнате, избегая препятствий.
Устройства обработки информации. Реализуются отдельно или совместно с предыдущими датчиками. Используются для совершения промежуточных операций.
Устройства вывода информации. Это ЖК-экраны, светодиодные индикаторы, сенсорные экраны, динамики и т. д.

Среди наиболее популярных модулей «Ардуино» можно выделить:

Ультразвуковой дальномер HC-SR04. Датчик, позволяющий с помощью ультразвука измерить расстояние от 2 см до 4 м.
Инфракрасный дальномер Sharp. Измеряет расстояние от 20 см до 1,5 м посредством инфракрасного излучения.
Модуль температуры и влажности DHT11. Измеряет температуру в диапазоне от 0 до +50°C и влажность от 20 до 90%. Используется для теплиц или в качестве комнатного термометра. Часто приобретается для умного дома.
Датчик влажности почвы FC-28. Измеряет влажность почвы или другой среды. Нужен для автоматизированного полива растений.
Bluetooth HC-06. Помогает организовать беспроводную связь с другими устройствами.

Почему Qlik — неизменный лидер магического квадранта Gartner?

Qlik возглавляет BI-квадрант Gartner уже далеко не первый год, в первую очередь, за счёт:

высокой гибкости платформы;
управляемого обнаружения данных продукта Qlik Sense;
поддержки настраиваемых приложений и встроенного использования на платформе Qlik Analytics;
масштабируемого механизма In-Memory, позволяющего потребителям платформы получать высокую надёжность и глубокую интерактивность;
дополнительного серверного компонента, поддерживающего BI Mode 1 с распространением отчётов по расписанию и правам доступа;
геоаналитических возможностей, которые появились у вендора благодаря приобретению Idevio.

Как отмечают аналитики Gartner, лидирующие позиции производителя обусловлены, в том числе, пристальным вниманием, которое вендор уделяет таким аспектам, как расширенная аналитика, простота и комфорт пользователя. Немаловажны и ресурсы, которые компания направляет на продвижение своих продуктов по всему миру.

Отправка и прием данных

Для отправки и приема данных с использованием W5500 Arduino, вам необходимо создать соединение с сервером или устройством, а затем использовать соответствующие функции и методы для отправки и приема данных.

Для отправки данных на удаленный сервер вы можете использовать функцию client.write(). Эта функция принимает массив байтов и отправляет их на сервер по указанному вами соединению. Вы также можете использовать функцию client.println() для отправки строки с символьными данными.

Для приема данных с сервера или устройства вы можете использовать функции client.available() и client.read(). Функция client.available() возвращает количество доступных для чтения байтов, а функция client.read() считывает следующий байт данных из буфера.

Вы также можете использовать функцию client.readString() для чтения строки с символьными данными из буфера. Функция client.readBytes() позволяет вам считывать массив байтов из буфера, а функция client.readBytesUntil() — считывать массив байтов до определенного символа или последовательности символов.

При работе с W5500 Arduino важно учитывать, что сетевая передача данных может занимать определенное время, особенно если вы работаете с удаленным сервером через Интернет. Поэтому рекомендуется использовать асинхронные функции или библиотеки для эффективной работы с данными

Настройка портов

Настройка портов является одним из важных этапов при использовании W5500 с Arduino. Порты необходимо правильно настроить для обеспечения коммуникации между Arduino и W5500.

Сначала необходимо определить, какие порты будут использоваться для связи с W5500. Наиболее распространенными портами для связи с W5500 являются порты SPI. Порты SPI позволяют обмениваться данными между Arduino и W5500.

Для настройки портов SPI следует подключить Arduino к W5500 используя провода. На Arduino есть специальные порты для подключения: 13-й порт — SCK, 12-й порт — MISO, 11-й порт — MOSI и 10-й порт — SS. На W5500 также есть соответствующие порты, которые нужно подключить к портам Arduino.

После подключения необходимо настроить соответствующие порты Arduino. Это можно сделать с помощью библиотеки Ethernet.h. В этой библиотеке есть функции, которые позволяют настроить соответствующие порты и установить их в режим ввода или вывода.

При настройке портов также следует обратить внимание на необходимость подключения питания к W5500. Питание от Arduino может быть недостаточным, поэтому рекомендуется использовать внешний источник питания для W5500

Installation

When install W5500 Ethernet shield to Iteaduino, please check the operation voltage level of development board. If the voltage is 3.3V (IFLAT32,Leafmaple), set the Operation Level Setting switch to 3.3V. If the voltage is 5V(Arduino), set the Operation Level Setting switch to 5V.

Iteaduino communicates with both the W5500 and SD card using the SPI bus. This is on digital pins 11, 12, and 13 on the UNO/Duemilanove and pins 50, 51, and 52 on the Mega. On both boards, pin 10 is used to select the W5500 and pin 4 for the SD card. These pins cannot be used for general I/O. On the Mega, the hardware SS pin, 53, is not used to select either the W5500 or the SD card, but it must be kept as an output.

Note that because the W5100 and SD card share the SPI bus, only one can be active at a time. If you are using both peripherals in your program, this should be taken care of by the corresponding libraries. If you’re not using one of the peripherals in your program, however, you’ll need to explicitly deselect it. To do this with the SD card, set pin 4 as an output and write a high to it. For the W5500, set digital pin 10 as a high output.

For some of the Arduino boards, SPI is on ICSP and D11 ~ D13, while for some main boards, D11 D12 / D13 are not defined as SPI. In order to improve the compatibility, we design an SPI JUMPER to make it compatible with mainboards of the two different types.For details, please find the table below.

Index	Arduino Board	Operation Voltage Switch	SPI JUMPER
1	Arduino UNO	5V	Don’t care
2	Arduino Leonardo	5V	Disconnected
3	Arduino MEGA	5V	Disconnected
4	Arduino DUE	3.3V	Disconnected
5	Iteaduino UNO	5V/3.3V	Don’t care
6	Iteaduino Leonardo	5V/3.3V	Disconnected
7	Iteaduino MEGA 2560	5V/3.3V	Connected
8	Iteaduino DUE	3.3V	Disconnected
9	Iteaduino BT	5V/3.3V	Don’t care
10	Iteaduino ADK	5V	Disconnected
11	ChipKit UNO32	3.3V	Don’t care
12	ChipKit MAX32	3.3V	Disconnected

Что такое SDN ?: Объяснение SDN

Как упомянуто выше, SDN расшифровывается как Программно-определяемая сеть. SDN — это подход к сети, который использует открытые протоколы, такие как OpenFlow для управления программным обеспечением на границе сети. Он используется для управления доступом к коммутаторам и маршрутизаторам. Почти невозможно найти общее определение SDN, поскольку его архитектура может значительно различаться в разных организациях..

Однако основная цель SDN — позволить пользователям виртуализировать свое оборудование. Программно-определяемая сеть пытается построить компьютерную сеть, разделив ее на два сегмента. плоскость управления может обеспечить производительность и устранение неисправностей Поток данных, передающихся по сети, IPFIX и SNMP протоколы. Эта плоскость обычно используется для удаленного управления конфигурациями устройств, подключенных к SDN..

Второй сегмент плоскость данных который отвечает за пересылку трафика до конечного пункта назначения. Плоскость управления определяет, какие потоки пути пройдут, прежде чем достигнут плоскости данных. Это делается с помощью протокол потока. В этом сегменте администратор взаимодействует с SDN и фактически управляет сетью..

Первоначально SDN был развернут крупными организациями, такими как Google и Amazon, для создания масштабируемых центров обработки данных. SDN может способствовать расширению сетевых ресурсов и новых серверов, минимизируя при этом административную нагрузку. Другими словами, SDN сделал процесс масштабирования более эффективным. В результате раннего внедрения SDN другие крупные компании стремятся внедрить эту технологию, чтобы иметь возможность более эффективно наращивать масштабы.

W5500 ethernet shield v1.0
