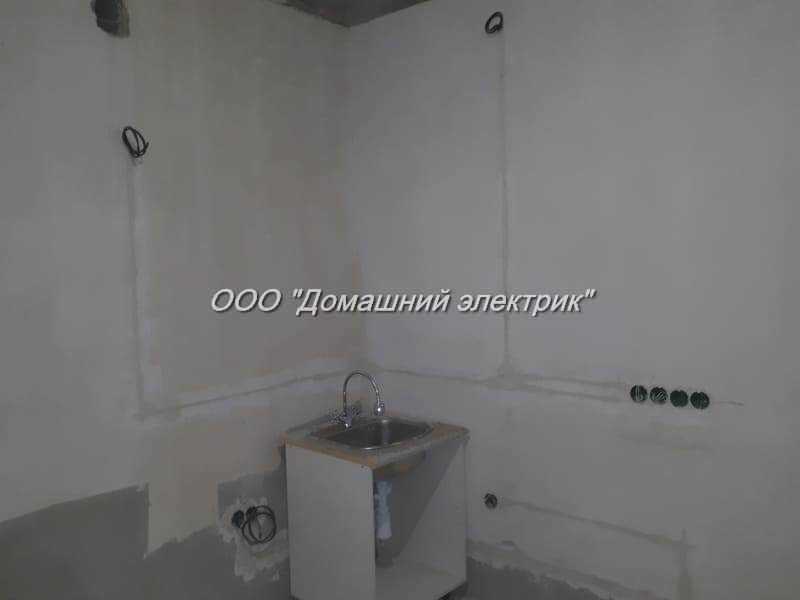

Замена электропроводки на кухне
замена проводки на кухне в новостройке
монтаж проводки для кухни в новостройке
Заказываете новую кухню? Компания «Домашний электрик» выполнит перенос розеток в соответствии с планом кухонной мебели. Поможем поменять электропроводку и добавить новые розетки для кухни на заказ в Санкт-Петербурге и Ленинградской области. Подробная информация и рекомендации в разделе
Электрика на кухне

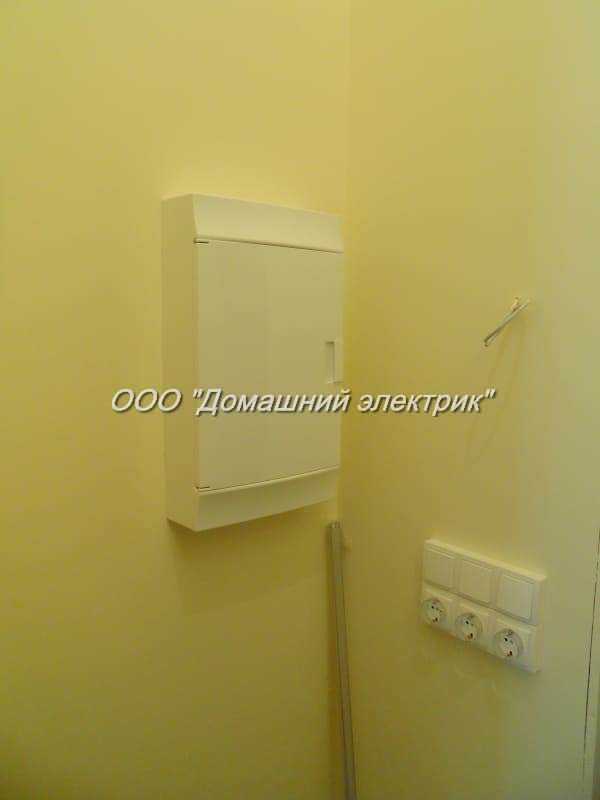

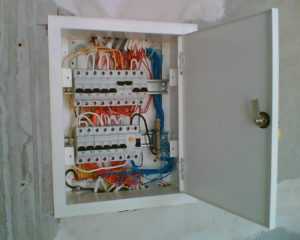

Замена и перенос электрощита
монтаж накладного щита в квартире
монтаж встраиваемого щита в квартире
Многих владельцев квартир в новостройке не устраивают металлические электрические щиты и неудобное расположение. Мы поможем заменить щит на более эстетичный (компактный) и выполнить перенос квартирного щита в удобное для вас место. Подробности в разделе
Замена электрощита
Качественные материалы для монтажа проводки
Будь это новостройка или квартира на вторичном рынке недвижимости рекомендуем выполнять монтаж и замену электропроводки только качественными материалами, тогда конечный результат будет радовать вас долгие годы.
Бесплатная консультация
Требуется консультация специалиста? Хотите перенести существующие и добавить дополнительные розетки в Санкт-Петербурге и Ленинградской области… звоните по телефону: +7 (812) 983-55-80 или пишите в WhatsApp и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.
Советы и рекомендации
◄ ◄ ◄ прокрутить ► ► ►
Оценка помещения
Перед тем как проводить проводку в квартире, необходимо знать степень ее пожароопасности. От правильности оценивания зависит безопасность всей проводки и жилища в целом
При прокладке кабелей в различных помещениях следует обращать внимание на возгораемость строительных материалов и конструкций
Важно учитывать, что строительные материалы бывают:
- Несгораемые (металлы, гипсовые плиты).
- Трудно сгораемые (гипсовые, бетонные, цементные материалы).
- Сгораемые (все органические материалы).
Один из важных факторов, который нужно учитывать при выборе прокладки проводов это влажность помещения. Если помещение сухое и отапливаемое в нем можно проводить все виды электрификации, учитывая гигиеничность и эстетику.
В случае предполагаемой запыленности комнат изоляционные кабели и провода устанавливаются закрытым способом. В помещениях с влажностью воздуха превышающая 75%, чаще всего это бывает ванная и туалет, провода прокладываются в стальных трубках, разделительная коробка устанавливается вне комнаты.
Безопасность и качество электропроводки зависит не только оттого, каким способом проложить электропроводку, но и от подбора проводов, кабелей по их сечению токонесущих жил, их механической прочности, правильного подключения и окольцовки, уровня напряжения электричества в доме и у потребителя. Для этого проводятся необходимые расчеты мощности, составляются план работы и схемы проводки.
Схема
Важным показателем комфортного проживания в доме является качественное освещение, правильное расположение розеток и выключателей для удобного пользования электроприборами и оборудованием. Чтобы прокладка электропроводки в вашей квартире не приносила неприятностей, перед началом работы составляется схема размещения, где указывают:
- количество розеток, выключателей, ламп освещения;
- силовой щит и распределительные коробки;
- места выводов для последующего подключения к ним различного оборудования.
На схеме указывают маршрут прокладки силовой и осветительной части. Рисунки с примерами схем можно найти в интернете
Важно на схеме отметить расположение мебели, от которой зависит не только возможность запланированного ремонта, но и эксплуатация электроустановочного прибора. Правильно составленный чертеж и профессиональное выполнение всей электропроводки станут индикаторами комфортного проживания
Технические требования
Монтаж электрических проводок в помещениях любого класса требует точного соблюдения существующих правил и рекомендаций для их установки. Особенностью электрического тока всегда является опасность. Если при проведении работ не соблюдать ограничений, то это может привести к пожару со всеми вытекающими неприятностями.
Прежде чем проложить проводку следует обратить внимание на тип распределительного щита, который должен соответствовать нагрузке электроприборов. Квартирные электросчетчики должны быть защищенными от механических повреждений и легкодоступными
Для этого их необходимо размещать в нишах стен и в запирающихся шкафах.
Чаще всего неисправности электропроводки возникают в результате повреждения в местах соединения проводов
Необходимо также обращать внимание на размещение и количество розеток. Во избежание замыкания не стоит их устанавливать за электрическим оборудованием, стараться максимально удалять от мест попадания воды
Маленькая квартира, где в одной комнате располагается, более двух розеток предназначенных для использования мощных электроприборов, считается нарушением техники безопасности, и грозит возгоранием проводки. Избежать этого можно, если точно знать какое сечение кабелей лучше всего подойдет электроприбору, какой метраж проводов необходим.
Поэтому при сборке схемы электропроводки выключатели и розетки подключают на разрыв фазного провода, а светильники и люстры – нулевого. Запрещается использовать приборы, не имеющие технического паспорта.
Расчёт потребности в материалах и фурнитуре
Необходимое количество материала определяется двумя способами:
- по схеме электропроводки – наиболее точный;
- по общей площади квартиры — приблизительный.
При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.
Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.
Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:
| Сечение кабеля (мм2) | Монтаж открытым способом | Монтаж в трубе | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Медная | Алюминиевая | Медная | Алюминиевая | |||||||||
| Ток (A) | Мощность (кВт) | Ток (A) | Мощность (кВт) | Ток (A) | Мощность (кВт) | Ток (A) | Мощность | |||||
| 220 В | 380 В | 220 В | 380 В | 220 В | 380 В | 220 В | 380 В | |||||
| 0,5 | 11 | 2,4 | — | — | — | — | — | — | — | — | — | — |
| 0,75 | 15 | 3,3 | — | — | — | — | — | — | — | — | — | — |
| 1,0 | 17 | 3,7 | 6,4 | — | — | — | 14 | 3 | 5,3 | — | — | — |
| 1,5 | 23 | 5 | 8,7 | — | — | — | 15 | 3,3 | 5,7 | — | — | — |
| 2,0 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4,0 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 6,0 | 50 | 11 | 19 | 39 | 8,5 | 14 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10,0 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16,0 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25,0 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35,0 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:
- провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
- кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.
Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:
ПЭУ 1.7.34
«… В зданиях следует применять кабели и провода с медными жилами … »
СП 31-110-2003, п. 14.3
«Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»
К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:
| Сечение кабеля (кв. мм) | Сила тока (A) | Мощность (Вт) | Номинал автомата (A) |
|---|---|---|---|
| 1,5 | 15 | 3300 | 16 |
| 2,5 | 21 | 4600 | 20 |
| 4 | 27 | 5900 | 25 |
| 6 | 34 | 7400 | 32 |
Подключение светильников и электрофурнитуры
Розетки и выключатели
Высоту и место расположения розеток и выключателей выбирать лично вам. Но здесь необходимо учитывать небольшие нормативные ограничения, а также соображения эргономики.
Вот они:
- заранее учитывайте потенциальные места для мебели, удаленность от предметов, которые могут влиять на работу розетки;
- задумайтесь заранее о высоте установки выключателей и розеток. Первые обычно ставятся приблизительно на 1,5 м от пола (если в квартире есть дети, то можно и ниже) и считаются включенными он при нажатии верхней части. Розетки оптимально располагать на высоте 30 см от пола, но здесь решать все же вам;
- не разрешается установка розеток и включателей в ванной и туалете, они ставятся на внешних стенах этих помещений;
- монтируйте выключатели таким образом, чтобы они не попадали в зону, прикрываемую дверью;
- металлические предметы с заземлением (трубы и др.) должны отстоять от розеток не менее, чем на полметра.
Монтаж светильников
Для освещения в квартире желательно установить отдельные коробки. Большинство квартир не имеет заземления, поэтому для монтажа люстр и точечных светильников применяется двухжильный провод. Если вы владелец современного жилья, где застройщик позаботился о безопасности жильцов и подвел заземляющую шину, для подключения осветительных приборов есть смысл использовать кабель из трех жил.
«Светильники, устанавливаемые в подвесные потолки из горючих материалов, должны иметь между местами их примыкания к конструкции потолка прокладки из негорючих теплостойких материалов в соответствии с требованиями НПБ 249-97». (ПУЭ п. 6.2.15).
Повреждение кабеля
После электриков на объект чаще всего заходят гипсокартонщики. И если между этими двумя бригадами производится оштукатуривание стен, то гипсокартонщикам элементарно не видно где проходят трассы, и они их просто перебивают.
Так называемая читаемость трасс в этом случае отсутствует.
Кроме того, шлейфы проводов получаются очень широкими и мастерам как по гипроку, так и по подвесным потолкам трудно выискать место под крепление профилей, дабы опять не повредить проводку запрятанную под раствором.
При этом автомат у вас может начать срабатывать только после окончания всего ремонта, в том числе чистовой отделки. Так как изначально повреждена была всего лишь изоляция, а не сама токонесущая жила.
Проблему конечно же всегда можно решить использованием исполнительных схем или дополнительной фотофиксацией готовых трасс на тот же смартфон. Если этого не было сделано в свое время, то придется искать скрытую проводку самостоятельно, применяя различные варианты.
Исполнительная документация
После устройства проводки в новостройке обязательно нужно составить исполнительскую документацию, отражающую расположение электропроводки по квартире. Когда собственник квартиры будет устанавливать мебель, предметы интерьера, проводить дополнительные коммуникации, делать отверстия в стенах, он должен знать расположение проводов. В противном случае их можно повредить, а ремонт потребует существенных затрат времени и денег.
Такая документация выполняется в виде актов на производство скрытых работ, составления схем, использования фотографий, изображающих элементы электропроводки до оштукатуривания.
Дополнительно к этому в распределительном щите маркируются и подписываются все автоматы и УЗО по назначению цепей, защищаемых ими.
Сведения, которые указаны в исполнительской документации впоследствии будут использованы при оформлении технического паспорта жилого помещения (квартиры).
Но не всегда существующий проект удовлетворяет собственника квартиры в новостройке. Владелец может быть недоволен качеством работ, надежностью прокладки, расположением счетчика или распределительного щитка. В этом случае возникает необходимость изменить электропроводку.
Почему поручить разводку электрики в новостройке лучше профессионалам
Электрика — это самый сложный вопрос, потому что обычные люди мало разбираются в этой теме. Поэтому нужен подрядчик. Наша команда электриков с удовольствием выполнит эту задачу. Запомните, подрядчики бывают разные и выбирать их нужно правильно, чтобы не быть обманутыми.
Сначала разрабатывается дизайн-проект, потому что без него не получится нарисовать схему расположения электросети. Мастера должны согласовать с хозяевами квартиры расстановку мебели с бытовой техникой. Эти предположения обязательны, даже, если не планируется сейчас покупка вещей для обстановки.
После визуализации интерьера, планируется электросеть. В чертежах должны быть отображены все источники света, выключатели, розетки и пр. Если вы будете иметь дело с настоящими специалистами, то они вам зададут много дополнительных вопросов, и только после обсуждения, подготовят для вас смету по проводке в новостройке с ценой на работы и материалы. Погрешности здесь будут, не без того, но уже можно ориентироваться на эту смету.
Спросите подрядчика, как он формирует стоимость работ. Даже, если говорить о модуле из 4-х розеток, это будет одна точка, а не 4, как вам могут посчитать. Также считаются правильно модули светильников и пр.
Обсудите со специалистом вопросы по разводке электрики по потолку и пр.:
- Когда он собирается это делать до или после оштукатуривания.
- Какой он будет использовать кабель.
- Будет ли он пользоваться гофрированной трубой.
- Спросите о схеме электрического щитка.
Критерии выбора безопасной электрофурнитуры и кабелей
Выбор кабелей
Старая проводка повсеместно выполнялась алюминиевой. Время доказало всю непрактичность и ненадежность использования столь хрупкого и мягкого металла в электротехнике. Поэтому прокладывать нужно медные провода, их и покупайте. Длину кабеля узнаете, если измерите рулеткой все планируемые каналы для него (нанесите длины на схему).
Что касается марки кабелей, то для жилых помещений пригоден негорючий кабель марки ВВГ НГ. Если в квартиру подведен заземляющий контур, то для розеток покупайте трёхжильный кабель с сечением от 2,5 квадратных миллиметра, для светильников можно взять 2х жильный кабель марки ВВГ с сечением от 1,5 кв. миллиметра. Для кухонной электропроводки используется трехжильный кабель с сечением от 4 кв. мм.
Вообще, подбор сечений медных кабелей для проводки квартир регламентирован ПУЭ и зависит от токовой нагрузки. Усредненные же показатели таковы, что за номинальную квартирную токовую нагрузку принимается 16 Ампер, которой соответствует сечение кабеля 2,5 кв. мм. Но, с теперешним уровнем технического прогресса можно ожидать только увеличения количества электроприборов. Поэтому вот вам совет – берите медный кабель с сечением 4 кв. мм. Он выдержит токовую нагрузку в 25 Ампер, ваша проводка не будет греться и прослужит очень долго.
Внимание! Если электропроводка в квартире – это ее кровеносная система, то вводной кабель можно смело назвать ее артерией. Выбирайте его ответственно.
Выбор электрофурнитуры
Выбирая розетки и выключатели, как правило, ориентируются на их функциональность и эстетичность. Но соблюдение норм электробезопасности при их монтаже является определяющим параметром выбора. Что имеется ввиду? Распространенная ныне внутренняя посадка розеток и выключателей еще не гарантирует безопасность их использования.
Надёжность электрофурнитуры обеспечивает конструкция ее крепёжных элементов. Если они изготовлены из мягкого металла, в процессе затяжки винтов они деформируются. Воткнув вилку в такую слабозакрепленную розетку, и затем, доставая ее назад, вы вытащите её вместе с розеткой и оголёнными контактами.
С выключателями несколько другая история. Вы ничего не дергаете, лишь нажимаете. Поэтому основа безопасности выключателя – в степени защиты его клавиш, которые должны быть выполнены из качественного полимера, что отражается на его цене.
Еще одно из важных звеньев электрофурнитуры — контактная группа. Приобретая дешевые изделия, вы рискуете получить электрофурнитуру со слабым функционалом. При затяжке проводников крепежи из тонкого металла образуют слабый контакт, что приводит к подгоранию. К тому же, в дешёвых розетках и выключателях на крепежах часто «слетает» резьба.
«Штепсельные розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в детских учреждениях, должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке» (ПУЭ п. 7.1.49).
Расчет и выбор материалов
На схеме, чтобы сделать проводку в новостройке, отмечают все места расположения приборов и элементов. Потом измеряют место, где будут распределительные коробки (от 20 до 25 см, от потолочной поверхности). От 120 до 130 см от напольной поверхности, планируют установку выключателей и розеток. Установку розеток на кухнях, чтобы подключить стационарные электроприборы, необходимо проводить с высотой от 5 до 10 см от напольных поверхностей, чтобы хозяйкам было удобно ими пользоваться.
Затем рассчитывают дистанцию:
- от распределительных коробок к электроустановочным приборам;
- выключателей к светильникам,
- центрального щитка к распределительным коробкам.
К полученной цифре прибавляют от 10 до 15%. Потом высчитывают, какой метраж понадобится гофрированной защитной трубы, вместе с гильзами, клеммными соединениями и крепежами.
Мы рекомендуем своим заказчикам весь материал закупать в одной торговой точке. Таким образом, можно сэкономить деньги, потому что это будет оптовая закупка, и не нужно будет отрываться мастерам от дела.
СОСТАВЛЕНИЕ СХЕМЫ РАЗВОДКИ
При составлении схемы разводки электросети, владельцы квартир в новостройках ограничены только местом подведения в квартиру основных питающих кабелей. Как правило, они расположены в коридоре/прихожей возле входа, реже в технических помещениях, стены которых граничат с лестничной площадкой.
Всё остальное, включая количество и расположение основных электромонтажных устройств, подстраивается под пожелания владельца.
При этом рекомендуется реализовать следующую схему электросети с разделением основных линий потребляющих электричество:
Линии освещения (кухня, коридор, прихожая, жилые комнаты).
Для санузла прокладывается отдельная линия с собственным автоматом отключения. К ней может быть подключен теплый электрический пол или бойлер.
Линии электроснабжения. Делятся на три основные группы:
- жилые комнаты и прихожая;
- кухня (увеличенное количество розеток возле рабочих столов);
- крупная стационарная бытовая техника – электроплита, бойлер, варочная поверхность, стиральная и сушильная машина и т.п.
Для линий электроснабжения и освещения, используемых в жилых комнатах достаточно УЗО на 16 или 20А. Для подключения электро духовки, электроплиты или бойлера используется УЗО на 32А.
Схема разводки может составляться вручную или при помощи специальных программ:
Платное ПО, демоверсии которых можно скачать для создания одной-двух схем. Затем программу нужно либо стереть и переустановить заново, либо приобрести полную версию:
- Visio;
- Eagle;
- Autocad;
- Эльф.
Бесплатное ПО, несколько уступает по функционалу, Но для создания однофазные схемы для квартиры вполне достаточно:
- «Электрик», имеет мобильное приложение под Android «Мобильный электрик»;
- QElectroTech;
- узкоспециализированная программа для составления схемы и расчёта электрощитка «1-2-3 схема».
Специальные программы составления схем и расчёта от компаний-производителей электроарматуры и электроустановочных изделий:
- XL Pro2, XL Pro3 от Legrand;
- Rapsodie от Schneider-electric.
Онлайн-сервисы — CAD5d.
Нормативные документы
Создание проекта и монтаж электропроводки в новостройке осуществляется в строгом соответствии с требованиями норм, отмеченных в документации. Основными документами являются:
- Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий
- Правила устройства электроустановок (ПУЭ).
Последние редакции ПУЭ требуют, чтобы проводка, выполняемая скрытым способом в строящихся зданиях, обязательно была заменяемой, поэтому ее прокладка проводится в специальных электротехнических трубах из поливинилхлорида (ПВХ), которые заделываются в строительные конструкции.
В новостройках работы эти производятся сразу после возведения конструкции зданий и закрытия проемов. Очень часто они проходят параллельно с работами по устройству отопления.
Способы управления
Во время составления проекта электрификации необходимо учитывать архитектуру помещения и его площадь. Так, например, для создания уютной атмосферы в однокомнатной квартире количество потребляемой электроэнергии зависит от мощности потолочных и дополнительных светильников, количества розеток для подключения бытовой техники
Здесь важно соблюдать функциональное и равномерное распределение источников энергии
При ремонте жилища на раннем этапе владельцам важно согласовать с профессионалами количество предполагаемых розеток, выключателей, светильников для потолка. Перед закупкой оснастки для электропроводки необходимо точно измерить площадь комнаты, произвести расчет необходимого освещения в ваттах на один м², определить какое сечение кабелей может обеспечить ток
Получить суммарную величину потребляемой электроэнергии всех электроприборов в квартире можно с помощью таблицы. Показатель проведенного расчета позволит определить какую максимальную мощность можно использовать в жилище, на основе этого выбрать вид проводки. Если в будущем планируется использование электрической бытовой техники такой как кондиционер, электроплита, домашний кинотеатр это поможет избежать проблем с проводкой в будущем.
Какие документы требовать?
Важно! У застройщика, несмотря на то, первый он строит дом или имеет многолетний опыт в застройке нужно требовать документы.
Конечно, если у него отличная репутация, целая армада позитивных отзывов и отстроенных домов то сомнений в его недобросовестности практически нет.
Но все же проверка необходимых документов не является чем-то уж слишком сложным, тем более это может обезопасить покупателя от мошенничества. Поэтому в любом случае стоит затребовать у застройщика документы.
А из документов следует проверить такие:
- Документы, которые подтверждают права девелопера на конкретный земельный участок под застройку, например, договор аренды или свидетельство собственности.
- Само собой — разрешение на строительство.
- Проектная документация со всеми последними изменениями. В ней должна быть информация об застройщике и объекте долевого строительства.
- Заключение по проведению государственной экспертизы данной проектной документации, если ее проведение было установлено исходя из федерального закона.
Данные документы, а точнее их копии, но с подписью и печатью генерального директора фирмы должны быть предоставлены покупателю по первому требованию. А конкретно проектная документация должна быть опубликована девелопером в интернете или СМИ.
Если застройщик отказывается предоставлять документы, например, обосновывая это их нахождением их в налоговой или бухгалтерии, то нужно насторожиться, а лучше — полностью отказаться от данного застройщика и найти более надежного.
О том, какие документы требуются при покупке квартиры в новостройке, читайте здесь.
Устройство штроб
В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.

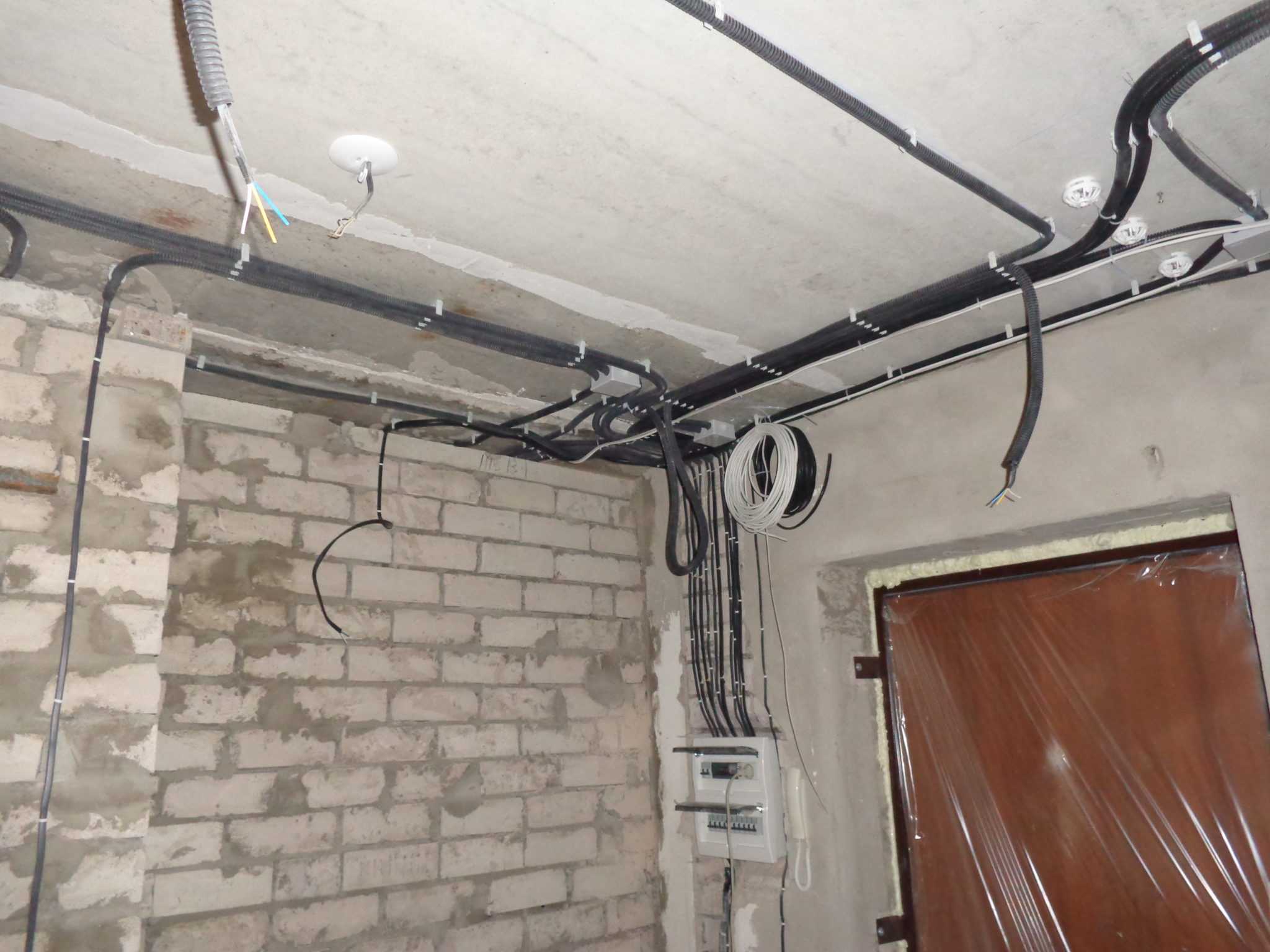

На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.
Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций. В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке
В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.
Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).
Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.
Провести электропроводку в новостройке «под ключ»
Многие решают сэкономить и выполнить все самостоятельно, без привлечения специалистов. Такое решение вполне жизнеспособно, но только при условии наличия у владельца жилья опыта в электромонтажных работах, времени и технических возможностей. Но в большинстве случаев лучше довериться профессионалам своего дела.
Квалифицированные специалисты обладают большим опытом работы на множестве объектов, включая новые многоэтажные жилые дома, для которых мы предоставляем следующие услуги:
- Расчет силовых линий с учетом количества потребителей электроэнергии
- Проверка кабельных линий
- Создание электропроекта (при необходимости)
- Замена электроустановочных изделий (розетки, выключатели и т.д.)
- Создание слаботочных сетей (телефония, TV, домофон, интернет и т. д.)
- Полная/частичная замена электропроводки
Выбор автоматических выключателей и УЗО
Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:
кабель 3*1,5мм2 – 10А
кабель 3*2,5мм2 – 16А
кабель 3*4мм2 – 20А или 25А
кабель 3*6мм2 – 32А
Кроме того, каждый щиток должен быть снабжен:
реле напряжения
выключателем нагрузки
В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.
Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:
холодильник
охранная сигнализация т.п.
Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.
Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.
Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.
Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.
На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.
После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.
Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.
Количество групп по комнатам

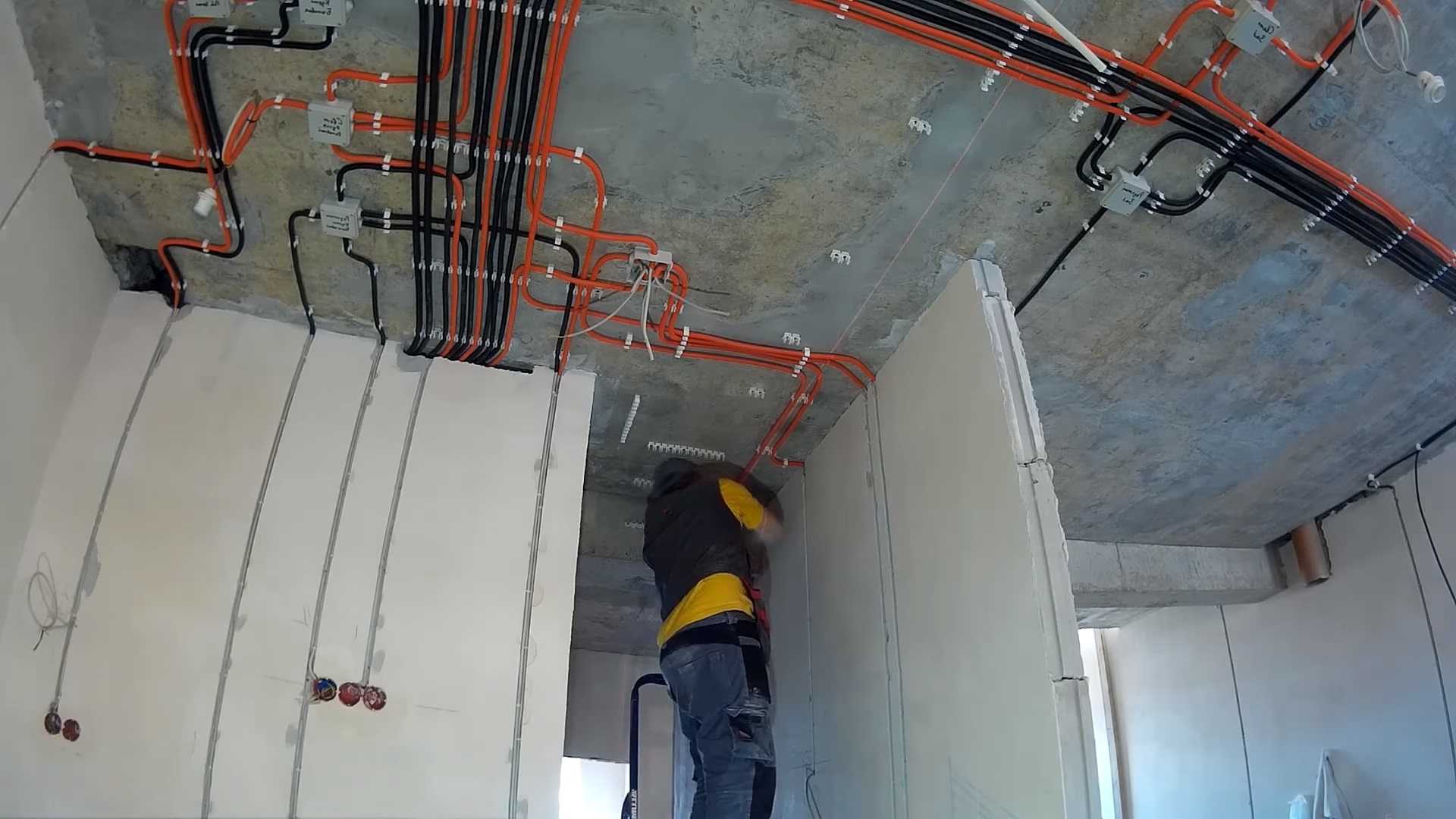

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.
На сегодняшний день практически нормой стало три:
розетки
освещение
плюс кондиционер или другая мощная техника
Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.
Получается, что минимально в жилое помещение заводятся два кабеля:
освещение
розетки
В среднем три:
освещение
розетки
кондиционер
На детскую – четыре.
Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.
Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:
стиральная машинка
бойлер
сушильная машина
посудомойка
СВЧ печь
варочная панель
холодильник
духовка
Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.
Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.
Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.
Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.
Сечение кабеля нужно выбирать исходя из следующих рекомендаций:
для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2
для розеток и кондиционирования — 3*2,5мм2
духовка – 3*4мм2
эл.плита, варочная панель, проточный водонагреватель – 3*6мм2
Марка кабеля ВВГнГ-Ls или NYM.

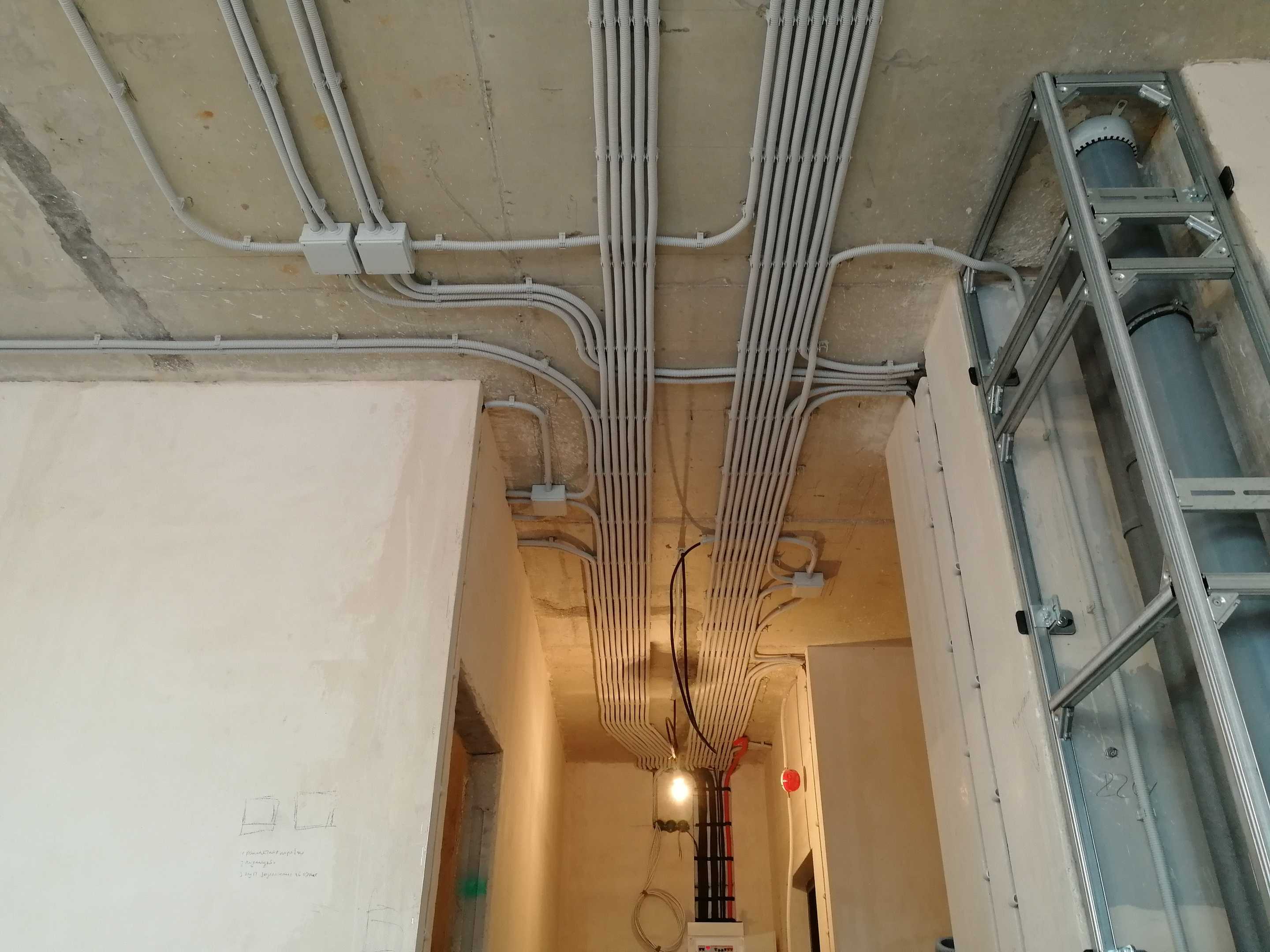

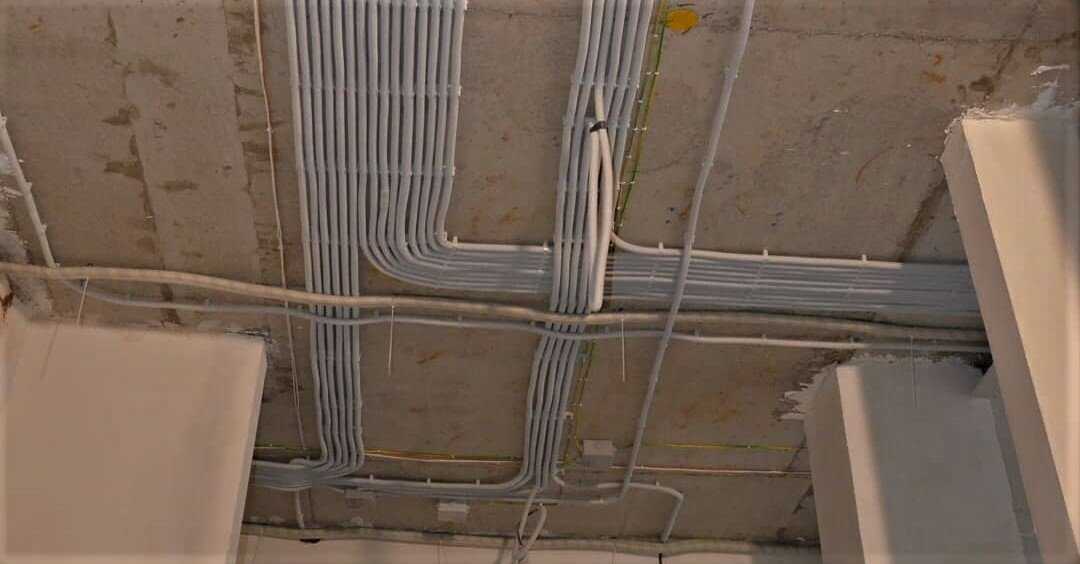

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.
Таковы реалии сегодняшнего дня.
Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.
Плюс не забывайте про экранированный телевизионный кабель.
Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.
