Какая гофра лучше для проводки на улице… размеры и стоимость

Как правильно и где его использовать

Неправильный монтаж электропроводки способен привести к плачевным последствиям, поэтому следует придерживаться простых рекомендаций:

в первую очередь составляется план проводки (делается разметка, учитываются все изгибы, неровности);
перед использованием рукава его следует проверить. Внутри не должно быть засечек, деформаций, которые могут повредить кабель или препятствовать его заведению в трубку;
металлорукав не нужно растягивать, иначе его прочность снижается. Также повышается вероятность образования щелей между витками. Аналогичное правило касается и провисания;
если проводка делается во влажном помещении, понадобится герметичная трубка (при этом места соединения дополнительно защищаются изоляцией или муфтами);
для сухого помещения используют оцинкованные негерметичные кабель-каналы;
резкие изгибы способны испортить кабель и саму гофру, поэтому не стоит их допускать;
гофротрубка сделана из тонкого материала, который может повредиться при сварке, что нужно учитывать при проведении подобных работ;
в деревянных домах вместо гофротрубки кабеля лучше монтировать под штукатуркой (такой способ еще называют открытым).

Вам это будет интересно Выбор акустического кабеля

Важно! При открытой проводке годятся пластиковые гофротрубки, только сделанные из материала, не подвергающегося горению. Скрытая электропроводка в каркасном доме. Скрытая электропроводка в каркасном доме

Скрытая электропроводка в каркасном доме

Металлорукав — хороший вариант проложить как открытую, так и скрытую электропроводку. Вот только он требует заземления и стоит дороже пластиковой гофры раз в 7. Именно по этой причине он больше актуален для серьезных сетей, но также находит применение и в жилых домах (подвалах, мастерских).

Технические характеристики

Как было сказано выше, основным параметром гофротрубы для проводки является её диаметр. Чтобы не тратить время на поиски подходящего варианта трубного изделия, можно воспользоваться данными, представленными в таблице.

Таблица 1

Сечение токопроводящей жилы, миллиметры квадратные	Тип кабеля и его напряжение
4-х жильный до 1 кВ	Трёхжильный напряжением, кВ	2-х жильный напряжением до 1 кВ	Одножильные до 1 кВ
10	6	До 3
800	______	______	______	______	______	1700
625	______	______	______	______	______	1520
500	______	______	______	______	______	1400
400	______	______	______	______	______	1220
300	______	______	______	______	______	1000
240	______	460	510	570	______	880
185	450	400	440	490	______	755
150	395	355	390	435	500	675
120	350	310	340	390	435	595
95	310	265	295	340	380	520
70	265	215	245	285	325	440
50	215	180	200	235	270	360
35	175	150	160	190	225	285
25	150	120	135	160	185	235
16	115	95	105	120	140	175
10	85	______	80	95	105	140
6	______	______	______	70	80	______

Существуют и другие технические характеристики данных изделий. Особого внимания заслуживают следующие:

коэффициент шероховатости поверхности равен 0,008;
теплопроводность гофрированной нержавеющей трубы равна 17 Вт/м*К;
радиус изгиба изделия в зависимости от его диаметра колеблется в диапазоне 25≤R≤150 мм;
срок службы свыше 30 лет.

Выбор диаметра гофротрубы зависит от параметров кабеля, который будет проходить в ней

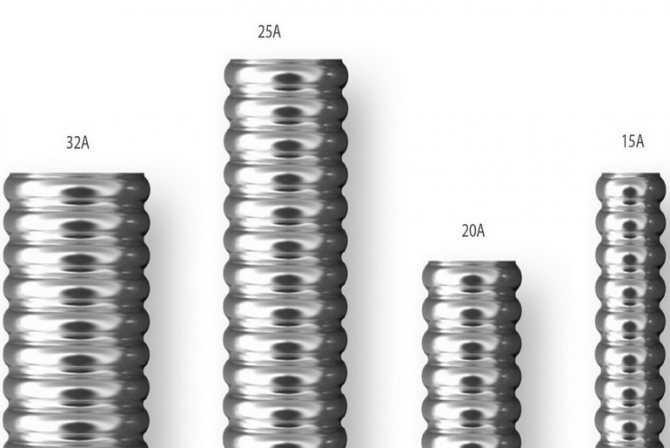

Металлорукав: диаметры

Классификация металлорукавов по размеру является своеобразной за счет использования понятия условного диаметра (DN или ДУ). Для удобства подбора нужного изделия существует несколько условных диаметров с фиксированными значениями. При этом фактический внутренний диаметр металлорукава в некоторых местах может отличаться от значения ДУ. Рассмотрим на конкретных примерах:

Металлорукав РЗ-Цл-12 имеет условный диаметр 12 мм. При этом фактически его минимальный диаметр может составлять 10.9 мм. Внешний — 15.9.
Металлорукав РЗ-Цл-25 имеет условный диаметр 25 мм. Фактический минимальный диаметр по его длине может принимать значения 23.7 мм. Внешний — 30.8.
Металлорукав Р3-Цл-18 имеет условный диаметр 18 мм. Фактический минимальный диаметр в отдельных точках — 16.9 мм. Внешний — 21.9.

Цены на гофру для кабеля

По сравнению с рукавом для прокладки проводов и кабелей, выполненным их поливинилхлорида, металлическая гофра имеет более высокую стоимость. При этом вариант с протяжкой обычно оказывается несколько дороже, нежели без нее.

Продается металлическая гофра преимущественно бухтами по 50 или 100 метров, но некоторые продавцы реализуют материал на моторы. Покупать металлический рукав по метражу выгодно только в том случае, если требуется совсем небольшое количество гофры. Поскольку цена при розничной покупке 2-3 метров вполне логично оказывается несколько дороже, чем при покупке целой бухты.

Обозначить конкретные цены на описываемый материал не представляется возможным, поскольку данный показатель зависит от целого ряда факторов. Зачастую значение имеют не только толщина стенок, однородность материала и производитель, но и ценовая политика продавца.

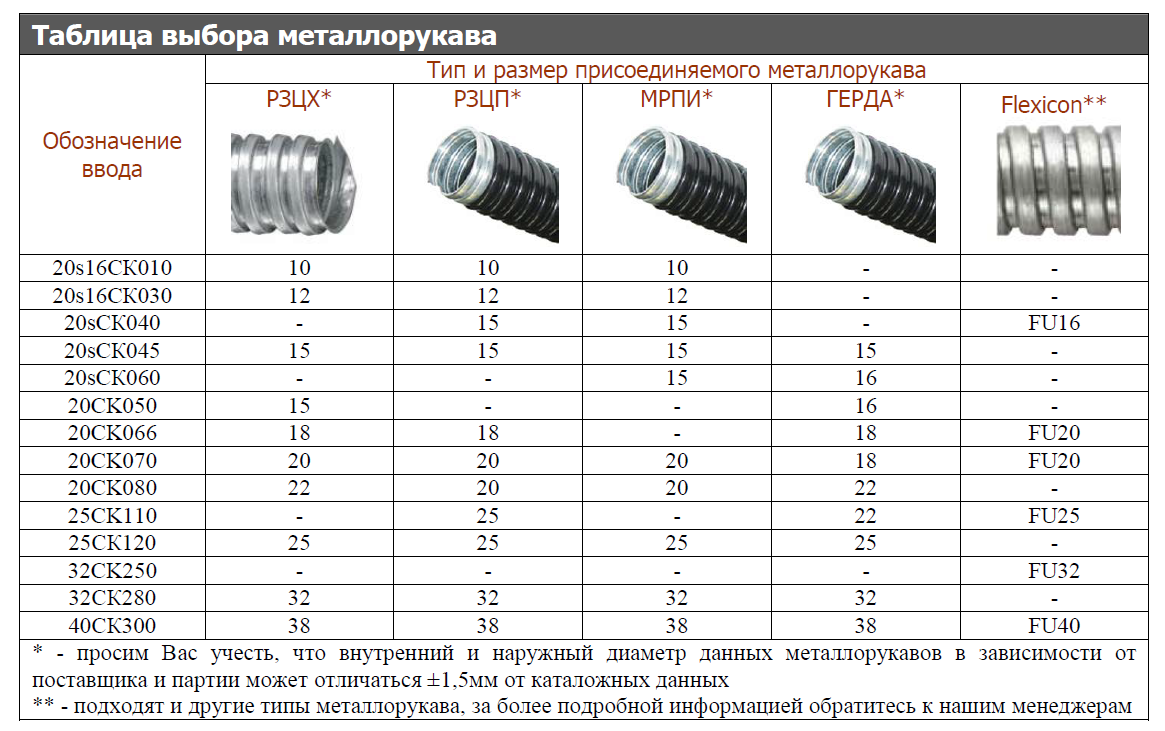

Параметры металлорукава

Также, при выборе металлорукава следует учитывать ещё один параметр – это длина прокладываемой линии. Необходимо выбирать металлорукав такой длины, которая позволит создать плавный изгиб кабельной линии и обеспечит её целостность. В противном случае необходимо использовать специальные крепёжные элементы – фитинги позволяющие соединять отрезки металлорукава между собой, а также с другими изделиями (трубами электропроводки). Понятно, что при небольших длинах не возникает в этом необходимости, однако, чаще всего (особенно в промышленных масштабах) строительная длина бухт кабеля превышает длину бухт металлорукава и для повышения качества, долговечности, удобства и эстетичности используется соединительная арматура (фитинги). Фитинги типа металлорукав-металлорукав, металлорукав-труба, металлорукав-щит, предназначены для соединения и ввода металлорукава в оборудование.

Всю информацию о технических свойствах металлорукава: тип, внутренние и внешние диаметры, длина бухт, прочность на разрыв, масса-габаритные показатели, арматуре для присоединения металлорукава (фитингах), можно найти на нашем сайте, а также в сопроводительной документации.

Завод электротехнической арматуры производит металлорукава в пвх изоляции, а также без изоляции различных диаметров и исполнений.

Размеры и цены

Металлическая гофрированная труба для электропроводки выпускается с наружными диаметрами 16, 20, 25, 50 и 63 мм. Внутренний диаметр указывается через дробь. Внутренний диаметр должен быть значительно больше диаметра провода или кабеля – так их проще затягивать. Обычно для разводки электрической сети по квартире применяют трубу диаметром 20 мм, для подвода от счетчика достаточно трубы диаметром 25 мм (для нескольких проводов или силового кабеля – 50 мм).

Не стоит экономить при покупке – слишком дешевая труба скорее всего имеет тонкие стенки, недостаточную прочность и быстро начнет ржаветь. Средняя цена по рынку от 20 до 150р за метр, в зависимости от типа.

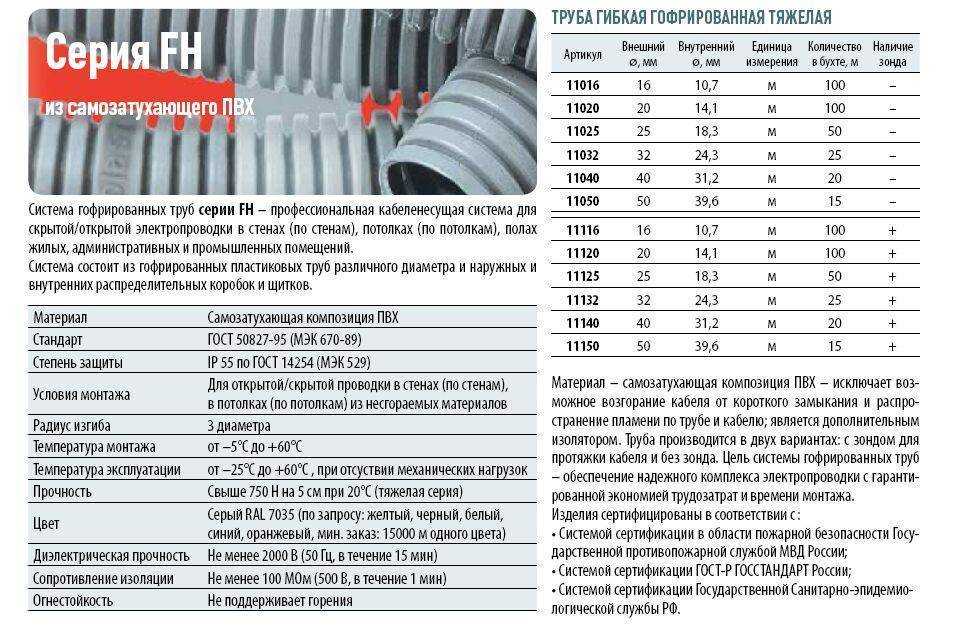

Поливинилхлорид

Пластиковая гофра для кабеля серого цвета, в основе которой лежит ПВХ, является недорогим приспособлением. Но главное свойство – это самозатухание, которое обеспечивается наличием в составе особых присадок. Поэтому пластик не горит и тухнет естественным образом. Цена такого изделия не слишком высока, что делает гофротрубку популярной при проведении электромонтажных работ.

Однако не следует забывать о ряде недостатков, которые снижают долговечность:

чувствительность к действию ультрафиолета;
слабая устойчивость к экстремальным температурным показателям – на морозе ПВХ становится чрезмерно хрупким, а на жаре материал начинает постепенно плавиться;
подверженность разрушению при регулярном контакте с водой.

С учетом достоинств и недостатков пластиковый канал следует использовать в сухих помещениях с отоплением. Чтобы прикрыть непрезентабельный серый вид, закладывать их лучше под штукатурку или использовать другой отделочный материал.

Где купить

Несмотря на то, что металлическая гофрированная лента для прокладки кабелей не представляет собой дефицитную продукцию, приобрести действительно качественный материал по разумной цене не так просто, как может показаться на первый взгляд.

Поскольку прокладка кабеля в гофру имеет прямое отношение к безопасности, в том числе и пожарной, экономить на материале не рекомендуется самым настоятельным образом. Наиболее приоритетным вариантом для покупки будет продукция ведущих мировых производителей, проверенная временем и заслужившая среди специалистов хорошую репутацию.

Совершать покупки настоятельно рекомендуется непосредственно у производителя или его официального представителя. Если по какой-то причине ни первое, ни второе не представляется возможным, можно обратиться к крупным специализированным строительным супермаркетам. Только прежде, чем совершать покупку, обязательно попросите продавца предоставить сертификат соответствия. При отсутствии данного документа резоннее обратиться к другому продавцу, тем более что предложений в соответствующем секторе рынка более чем достаточно.

Виды гофрированного металлорукава

По способу формовки рукав делится на:

Тип «гармошка». Отличается полной герметичностью, отлично держит форму.
Изготавливается, как правило, из нержавеющей стали. Имеет два серьезных недостатка: очень дорогой, и ограничен в гибкости. Радиус искривления до 20 диаметров рукава. Если загнуть его слишком сильно — он просто лопнет. Применяется ограниченно, лишь для эксплуатации в специальных условиях.
Массовый гофр виткового типа. Самый распространенный рукав: применяется без ограничений как на промышленных объектах, так и в жилых помещениях.
Сложная конфигурация сочленений: с одной стороны, позволяет получить прочную неразрывную трубу, с другой стороны — рукав можно гнуть на малые радиусы. Единственный недостаток — витковый рукав негерметичен. Если внутрь попадает влага, она задерживается там надолго.
Гофр с ПВХ покрытием. Поверх витковой пружины расположен рукав из поливинилхлорида.
Гибкость при этом снижается, зато труба становится полностью герметичной. Прочностные характеристики неизменны: от механических воздействий защищают стальные витки. Пожарная безопасность также не снижается: в замкнутой среде распространение пламени не происходит.

По материалу основной оболочки:

Преимущественно, витковый металлорукав изготавливается из оцинкованной стали. Это относительно недорогой материал, который долгое время противостоит коррозии. Если гофр после укладки статичен — срок службы измеряется десятилетиями.
Для подвесного монтажа, когда рукав может двигаться — лучше применять нержавеющий гофр. На витках не стирается гальваническое цинковое покрытие, сталь более прочная, чем оцинкованная: такой рукав практически вечен.
Между витками, для придания герметичности и снижения трения, укладывается уплотнитель. Это может быть асбестовая нить, хлопчатобумажная ткань, либо полипропиленовая пленка. Разумеется, 100% герметичность не обеспечивается, но от капель дождя и локального забрызгивания, прокладка защищает.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

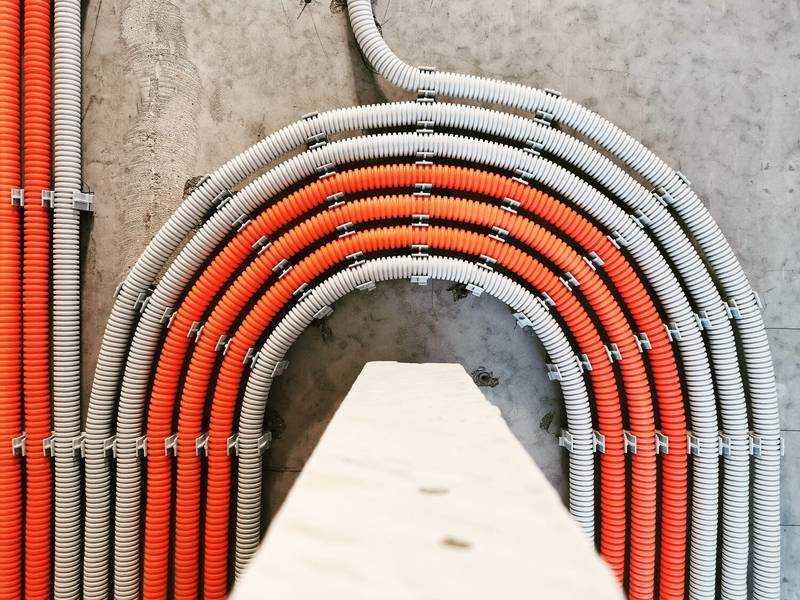

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Недостатки и достоинства металлической гофры

Прокладка кабеля в гофротрубе

Для того чтобы электрооборудование не доставляло проблем по причине износа кабелей, металлическая гофра для прокладки оказывается просто незаменимой. К ее несомненным преимуществам могут быть отнесены следующие значимые моменты:

длительный срок службы (при отсутствии дополнительных агрессивных факторов – до 50 лет);
обеспечение эффективной защиты от грызунов и разного рода механических повреждений;
высокий показатель экологичности;
негорючесть;
отсутствие восприимчивости к атмосферным воздействиям;
обеспечение дополнительной защиты от поражения током;
небольшой вес.

Недостатков у данной электромонтажной продукции не так много. Среди них могут быть названы:

увеличение сроков монтажа электрической проводки;
более высокая стоимость прокладки кабеля.

Учитывая тот факт, что достоинства металлической гофры явно превалируют над недостатками, нет ничего удивительного в том, что она находит столь широкое использование.

Технология монтажа

Электромонтаж, в котором используются термостойкие гофрошланги, имеет специфичные нюансы, неведомые начинающим электрикам. Поэтому стоит в них подробно разобраться.

В первую очередь необходимо по проекту или чертежу определиться с участками прокладки проводов и их размерами в плане длины шлейфа. Металлическая негорючая гофра для кабеля подрезается по длине ножовкой, а пластиковая – острым ножом.

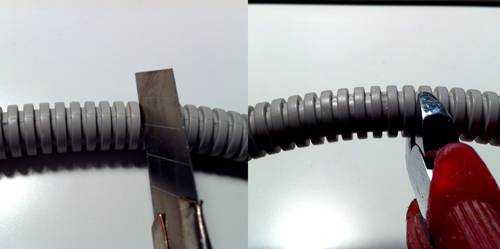

Если внутри шланга проложена протяжка, то ее откусывают кусачками

Обратите внимание, что тросик находится в состоянии натяжки, поэтому при отрезке его надо придерживать пальцами, а затем загнуть

Далее надо прочно соединить между собой протяжку и устанавливаемый электрический провод и потянуть за тросик с противоположной стороны. Таким способом кабель оказывается внутри полости термостойкой гофры.

Если для прокладки в одном направлении используется несколько проводов, тогда их концы надо соединить изолентой из поливинилхлорида, потому что у нее гладкая поверхность, которая не создаст преград для прохождения внутри полости шланга.

Если длина шлейфа достаточно большая, то вставкой кабеля в термостойкую гофру занимается два человека: один тянет протяжку, другой с противоположной стороны подталкивает провод внутри шланга.

При этом надо проводить работу на прямолинейном участке без загибов и поворотов

Здесь важно не торопиться и не тянуть сильно, потому что всегда присутствует вероятность, что скрутка между тросиком и проводом разойдется

Если такое случилось, тогда придется резать гофрированную трубу по месту расположения конца вставленного кабеля и заново проводить все операции. При этом сама термостойкая гофра будет повреждена.

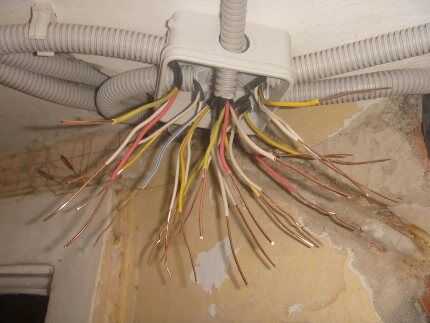

Итак, если протягивание закончилось успешно, остается лишь уложить собранное изделие в штробы или между плоскостями несущих конструкций строго по проекту и с учетом требований техники безопасности.

Выполнение рабочих операций

Приведенный ниже план действий поможет реализовать проект с разумными издержками, без ошибок.

Иллюстрация	Действия
	Определят количество и состав комплектующих деталей. Предполагается установка сетевого кабеля светильников 220 V в конструкции подвесного потолка. Выбирают легкую пластиковую трубу гофрированную для электропроводки, диаметр 16 мм. Крепежные клипсы приобретают в соответствии с этим размером. Их количество рассчитывают с учетом расстояния между ними при монтаже от 25 до 35 см.
	Чтобы сэкономить на расходных материалах используют прямые линии трассы и кратчайшие расстояния. Под декоративным покрытием проводка не будет видна, поэтому отменный внешний вид не понадобится. Разметку наносят заранее.
	С учетом полученных размеров создают необходимые участки гофрированной трубы. Мягкую оболочку отрезают канцелярским ножом. Только после этого кусачками разделяют вставленную внутри проволоку. Эту операцию выполняют аккуратно, чтобы зонд не оказался внутри гофры. Извлечь его трудно, так как острый кончик жесткой проволоки может застрять в оболочке и повредить ее.
	По сделанной разметке устанавливают клипсы. По одному изделию – на каждый конец трубки. Далее – с выбранным шагом. Как правило, пластиковые дюбели и саморезы включают в стандартный комплект поставки. Для сверления отверстий понадобятся соответствующие инструменты.
	Удобнее работать с кабелем в общей плотной изоляции. В нем прокалывают отверстие, куда вставляют зонд. Проволоку сгибают таким образом, чтобы она не создавала препятствий в ходе перемещения внутри трубы. Если используется несколько проводов, их собирают в жгут, стягивают изоляционной лентой.
	Кабель протягивают так, чтобы по завершении процедуры из каждого конца гофры выступали провода. Их длину (8-10 см) делают достаточной для подключения светильников, распределительной коробки. Чтобы упросить последующие монтажные операции, очищают оплетку и удаляют слои изоляции (примерно по 1 см на каждом проводнике).
	Без применения избыточных усилий трубку вставляют последовательно в клипсы.
	Чтобы создать надежное закрепление применяют стандартные пластиковые стяжки.

Материалы, используемые для изготовления гофры под кабель

При производстве гофротрубы применяют различные виды сырья.

Самые распространенные из них:

Полиэтилен высокого давления (ПВД). Самый горючий материал среди прочих, поэтому прокладывать провода в нем внутри легковоспламеняющихся конструкций не допускается. Монтаж надо вести в бетоне, стенах из кирпича, пеноблоков и т.п. Преимуществом будет широкий диапазон температур, которые труба выдерживает: -500…+900 °C.
Поливинилхлорид (ПВХ). Благодаря свойству самозатухания не поддерживает горения и является пожаробезопасным монтажным элементом. Подходит для создания электросетей внутри строительных конструкций, по перекрытиям и под полами, в стеновых штробах.
Полиэтилен низкого давления (ПНД). Универсальная гофра, подходящая по характеристикам для открытого и закрытого монтажа внутри помещений и на улице, в грунте.
Металл. Представляет собой стальной или алюминиевый ребристый шланг. Защищает кабель от нагрева, механических повреждений. Рекомендуется для укладки на улице.

Где применяют металлическую гофру

Электропроводка

Гофра обязательно должна использоваться:

при прокладке проводов и кабелей за подвесным потолком, фальшстеной из гипсокартона;
при открытой проводке;
при прокладке сети электроснабжения на горючем основании (дерево);
при прокладке проводов и кабелей снаружи здания;
при прокладке в подвалах и через чердачное помещение;
при прокладке во влажном помещении.

Но не советуем применять в этом случае строительную «лапшу» с одним слоем изоляции.

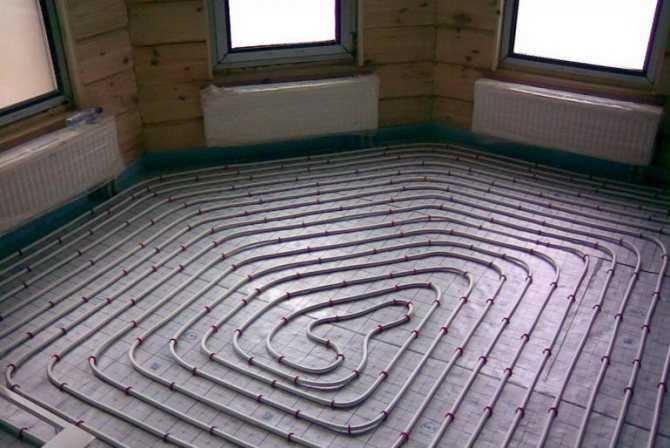

Теплый пол

Монтаж труб отопления в полу без защиты усиленной гофротрубой категорически противопоказан! Гибкие пластиковые трубы для отопления имеют небольшую механическую прочность и очень чувствительны к механическим повреждениям, их следует защищать в обязательном порядке.

Провода для монтажа теплого пола защищать прочным чехлом не обязательно – они рассчитаны на нагрузки и на заливку раствором без чехла. Вероятность повреждения провода при ходьбе и установке мягкой мебели отсутствует.

Где еще

Конечно, нельзя не вспомнить всевозможные шлангочки со штуцерами для подключения сантехники и газовых плит, колонок и отопительных котлов. Трубы систем вентиляции нередко также монтируют из стальной гофры диаметром 100-150 мм.

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети. А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

повышенной влажности (уличной либо комнатной);
перегрева при повышенных нагрузках;
ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в жесткие кабель-каналы или гибкие гофрорукава. Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру-трубу кабель получает защиту от:

сдавливания и иных механических повреждений;
ультрафиолета и осадков (при прокладке проводов на улице);
воздействия влаги.

И последнее – пожаробезопасность

Это качество особенно важно, если прокладывают проводку в деревянном доме. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.

Галерея изображений

Фото из

Полимерные гофрированные трубы

Металлический гофрированный канал

Разновидности полимерных труб

Устройство проводки в стальной гофре

Можно ли делать скрытую электропроводку в деревянном доме?

Скрытая проводка в срубе В деревянном здании лучше всего использовать открытую проводку, так как она более безопасна. Например, если случится короткое замыкание, вы его обнаружите до того, как что-нибудь загорится.

В скрытой – не всегда возможно сразу обнаружить место возгорания, поэтому если ее делать, то с ограничениями. Например, нельзя использовать гофрированную трубу из полиэтилена (ПНД/ПВД). ПЭ хорошо горит и быстро распространяет огонь.

В скрытой проводке возгорание может случиться по двум причинам:

Чтобы защитить скрытую проводку от пожара, используйте гофру из самозатухающего ПВХ, полиамида или полипропилена. Если внутри возникнет короткое замыкание, гофра лишь оплавится, но не загорится.

Как вариант, кабель можно проложить в гофре по штукатурке. Но и у этого способа есть свои недостатки:

Надежнее всего прокладывать провод в металлической трубе. Она монтируется сложнее, чем гофра, и стоит дороже. Но ее отличает высокая прочность к сжатию, а в случае короткого замыкания она точно защитит дерево от возгорания.Разводка в металлических трубах При установке металлического рукава придерживайтесь следующих рекомендаций:

Легче всего монтировать трубки из алюминия, так как они имеют малый вес и хорошо изгибаются.

Прокладывать безопасную электропроводку через металлический рукав или гофру в штукатурке – сложно и дорого, поэтому для деревянного здания лучше открытая проводка.

Прокладка электропроводки в металлической гофре

С втягиванием кабеля в гофроканал можно справиться в одиночку, но вдвоем выполнять эту процедуру гораздо проще

Чтобы свободно пропустить нужную длину кабеля по рукаву из гофры, нужно подготовить:

отрез металлической трубы, равный метражу кабеля;
кусок электропровода;
колпачок от шариковой ручки или фломастера;
кусочек шлифовальной шкурки.

Работу выполняют так:

С помощью шкурки убирают выступающие грани колпачка, чтобы он принял гладкую цилиндрическую форму.
Надевают элемент на конец кабеля. Запускают его в гофру и постепенно проталкивают до тех пор, пока колпачок не покажется с другой стороны канала.
Желательно выполнять всю операцию на весу железной трубы, чтобы облегчить прохождение провода по каналу.

Этот способ подходит для использования тубы, в которой раньше уже прокладывался старый кабель. В новом канале устройство проводов выполняют так:

Один конец кондуктора (специальной проволоки в полости трубы) чуть-чуть высвобождают.
Им прокалывают двух- или трехжильный кабель в 1 см от его начала так, чтобы не повредить жилы. Пропускают конец проволоки через провод и скручивают его петлей. Остатки кондуктора можно заизолировать, чтобы они не цеплялись за ребра жесткости в защитном рукаве при прохождении электрошнура.
Второй (противоположный) кончик кабельной проволоки нужно привязать к «якорю» (радиатор, прочная металлическая рейка).
Остается натягивать металлогофру на провод двумя руками, пока не покажется его противоположный конец с другой стороны тубы.

Назначение и принцип действия гофры из металла

Металлическая гофра

Металлическая труба гофрированная для электропроводки, используется для:

Защиты электрических кабелей от механических повреждений: от стяжки или нагрузки грунта, особенно если они предназначены для подключения компьютеров, телефонов.
Прокладки проводов по сгораемым конструкциям: за подвесными потолками, в деревянном доме (см. Основные требования к электропроводке в деревянном доме).
Защиты проводки при параллельной прокладке или пересечении ее с трубо- или газопроводами.
Защита проводов в сильноагрессивных и запыленных средах.
Прокладка скрытой проводки, которую со временем понадобится заменять.

Монтаж гофрированной трубы

Металлические гофрированные трубы обладают устойчивостью к внешним нагрузкам.

Это объясняется несколькими факторами:

Их поверхность по площади больше, чем у труб с гладкими стенами.
Это уменьшает давление на квадратный сантиметр поверхности, и повышает несущую способность изделия.
Часть вертикальной нагрузки гофрированные трубы передают окружающему бетону или грунту. В этом случае, большое значение играет плотность прилегания наружной поверхности трубы и земли. При монтаже их с пустотами, возможно получение деформации изделий.

Прокладка кабеля в гофре

Гофра на трубе получается за счёт деформации стальной ленты специальными роликами. На меньшем диаметре трубы материал более тонкий, он легче изгибается. Это позволяет не применять соединительные фитинги. Утолщенные участки придают трубе большую жесткость.

Необходимость применения гофры металлической для кабеля и цена проекта

Из приведенной выше таблицы понятно, что стоимость этих расходных материалов намного выше по сравнению с полимерными аналогами. Но металлическая конструкция обладает собственной несущей способностью. Она выдерживает без повреждений сильные и различные механические воздействия. В частности, такие оболочки устойчивы к многократным сгибам, истиранию. Их применяют для присоединения частей, которые перемещаются в процессе эксплуатации. Их устанавливают там, где надо исключить случайные повреждения с повышенной гарантией:

Металлическую гофру для проводки применяют в деревянных строениях.

Эти изделия снижают риск возгорания, если образовалось короткое замыкание

Ее устанавливают при параллельном способе прокладки нескольких мощных силовых кабелей, а также при контакте и пересечении газовых труб, участков с повышенной температурой.
Если повышено содержание пылевых частиц, требуется надежная герметизация, металлическая оболочка также лучше пластиковой.
Она выдержит нагрузки при установке в глубине бетонной стяжки, при прокладке трассы в грунте.
Такое изделие сохраняет форму, поэтому его применяют там, где необходимо обеспечить возможность замены кабельной продукции в будущем.

Для оценки проекта используют длительный временной интервал. С учетом срока службы более 50 лет и других улучшенных потребительских характеристик такая инвестиция вполне может быть экономически выгодной.

Watch this video on YouTube

Различие по прочности

Основное разделение термостойкой гофры на виды проводится по прочности изделия, соответственно отучаются условия эксплуатации разных видов.

С помощью легкой тонкостенной гофры прокладывают электропроводку под подвесными или натяжными потолочными конструкциями, внутри каркасов, в местах, где на нее не будет давления.

Тяжелые гофрированные трубы с повышенной прочностью используют для укладки в стены, потолки или напольные основания, покрываемые ремонтными растворами. Нередко укладка проводится в землю.

Выпускают сверхтяжелые армированные гофры. Это термостойкие шланги, внутрь которых вставлена металлическая проволока в виде спирали.

Их применяют на участках, где присутствуют большие механические нагрузки и предъявляются высокие требования безопасной эксплуатации кабелей и проводов.

https://youtube.com/watch?v=Lkbe2AWcxOE

На рынке можно найти термостойкую гофру с протяжкой. Тонкий тросик внутри гофрированной трубы обеспечивает легкое протягивания электрического кабеля по внутренней полости изделия.

Производители сегодня предлагают двойное изделия, у которого внешний слой – гофра, внутренний – гладкая труба. Все без исключения виды имеют внутренний диаметр в пределах 11-40,2 мм, внешний 16-50 мм.
