Прокладываем кабель в металлической трубе

Виды

Предназначение труб мы уже определили. Учитывая материал, есть такие разновидности этих изделий:

Стальные

Это надежный и прочный выбор, проверенный временем. Есть, правда, недостатки, связанные с трудоемкостью установки и подверженностью коррозии.

Перед началом работ срезы должны быть зачищены. Изгибы делают под прямым углом. Если нужно два изгиба, тогда длина металлической трубы не должна быть больше пяти метров. При этом необходимо следить за тем, чтобы не уменьшалось поперечное сечение.

Медные

Медная электропроводка

У такого материала хватает преимуществ, чтобы отдать ему предпочтение, несмотря на высокую цену. Это пластичный материал, долговечный и устойчивый к коррозии. При этом такие изделия прекрасно устанавливаются для электропроводки. Если внешняя среда подразумевает наличие экстремальных температур, тогда кабели внутри трубы придется зачищать. Ведь медь имеет высокую теплопроводность.

Рекомендация: не забывайте о безопасности. Трубы проводки и отопления не должны пересекаться. Допустимое минимальное расстояние между ними – 5 см. При параллельности расположения – 10 см.

Tags: , бить, бра, вид, вред, выбор, выключатель, дом, , емкость, кабель, как, конструкция, , , монтаж, напряжение, правило, провод, проводок, проект, прокладка, пуск, , работа, размер, ремонт, розетка, сад, средство, срок, тен, тип, ток, , установка, фото, штанга, щит, эффект

Особенности монтажа

При монтаже важно соблюдать правила монтажных работ:

• Желательно свести к минимуму число поворотов труб, так как каждый угол усложняет протягивание кабеля.
• В узловых точках сети – поворотах, разветвлениях и местах подключения электроприборов – устанавливают распределительные и распаячные (протяжные) короба. Это упростит протягивание кабеля после сборки трубопровода и обслуживание электросети в ходе эксплуатации.
• Для протягивания электрокабелей используют стальную струну: сначала протягивают через получившийся кабель-канал ее, сцепляют струну с кабелем и вытягивают с противоположной стороны. Так, постепенно проводят кабели по всему трубопроводу и соединяют отрезки проводов в коробах, образуя единую электросеть.
• На концах труб фиксируют пластиковые втулки, задача которых – предотвратить перетирание оплетки кабеля.
• Соединение труб лучше выполнять при помощи резьбовых фитингов – специальных соединительных элементов, а не сварным способом. Это упростит монтаж и дальнейший ремонт.
• Закрепление трубопровода выполняют при помощи хомутов и скоб, расстояние между которыми зависит от внутреннего диаметра труб.

Внутренний диаметр трубы, мм	Расстояние между крепежными элементами не более, м
15-20	2,5
25-32	3
40-80	4
100	6

Короба – распределительные и протяжные – размещаются на таком расстоянии, чтобы обеспечить удобство протягивания кабелей и упростить их замену в будущем. Зависит это расстояние от количества поворотов электрокабеля.

Рекомендуем ознакомиться: Труба НПВХ для обустройства наружной канализации

Количество углов	Расстояние между коробами не более, м
1	50
2	40
3	20

Если необходимо выполнить поворот кабеля более чем на 90 градусов, в месте поворота придется установить дополнительный протяжной короб. В противном случае электрокабель при протяжке окажется зажат в повороте трубы и вытянуть его не удастся.

Достоинства металлических труб

Достоинства металлической гофрированной трубы

Чтобы понять, почему из-за большого количества аналогов по более приемлемой стоимости металлические конструкции не теряют своей актуальности, нужно ознакомиться с их основными преимуществами:

• Даже в легковоспламеняющихся строительных сооружениях провода надежно защищены от возгорания гофрированным металлорукавом.
• Благодаря гибкости нержавеющей стальной гофре можно придавать любые формы без использования дополнительных инструментов.
• Во время эксплуатационного периода кабель-каналы не нуждаются в обслуживании и каких-либо профилактических мероприятиях.

Для монтажа не требуется большой арсенал инструментов.

Порядок и технология укладки кабеля в землю

Любую работу следует начинать со схемы. Это помогает определить количество материалов и проанализировать возможные сложности при закладке коммуникации.

Порядок выполнения работ:

Выкапывают траншею.
Организуют подсыпку из песка, проливают водой.
Затягивают провод, укладывают трубу

Провод должен укладываться с некоторым запасом по длине, хотя бы 2 % (летом – больше).
Проверяют мультиметром на отсутствие КЗ и сопротивление изоляции.
Засыпают – сначала песком, проливают водой, затем землей, слегка уплотняют сверху.
На расстоянии 25 см от коммуникации в землю укладывают специальную сигнальную ленту с надписью «Осторожно, кабель».
Повторно проверяют на отсутствие КЗ и сопротивление изоляции.

Обустройство траншеи

Глубина прокладки линии – не менее 70 см, под проезжей частью, местом стоянки машин – 100 см. Глубина траншеи должна быть больше на 10 см – на величину подушки из песка. Песок – неуплотняемый грунт – предохраняет трубы при небольших просадках почвы.

Возле здания допускается закладка трубы с кабелем на глубину 50 см (+10 см для песка). Длина такого участка не должна быть больше 5 м.

Как соединять два куска

Никак. В трубе никаких муфтовых соединений проводов быть не должно! Необходимо приобретать кабель достаточной длины. Соединения могут быть только в колодцах и только при большой длине коммуникаций.

Сами стальные короба соединяют муфтами с внутренней резьбой, уплотнением лентой ФУМ или паклей, пропитанной суриком, и контргайкой. Это соединение считается самым надежным. Иногда используют муфты с клиновой обоймой, стальные манжеты на винтах, муфты с раструбами.

Для монтажа пластиковых и гофрированных труб выпускают множество фитингов.

Как ввести в дом

Ввод в дом через фундамент не допускается. Для ввода в дом кабель в трубе прокладывается по стене дома и заходит в дом. Конструкция, проходящая по стене дома, должна быть заземлена.

Как затянуть в гофру или трубу

В гофрорукаве внутри обычно находится стальная тонкая проволочка-зонд для протягивания провода. В стальную трубу либо проталкивают тонкую проволоку, затем крепят к ней провод/кабель и протаскивают, либо аккуратно обматывают конец кабеля изолентой и аккуратно (можно вращая) проталкивают кабель. Неразделанный конец кабеля можно ничем не обматывать.

Что, если кабелей несколько

Способы протяжки приведены выше, только концы кабелей сматывают вместе изолентой так, чтобы получился острый «носик». Для этого каждый следующий кабель приматывается на небольшом расстоянии от конца предыдущего (пара сантиметров). Диаметр трубки должен в 2-3 раза превышать диаметр пучка кабелей, тогда особых проблем с проталкиванием не возникнет. Лучше всего воспользоваться способом с проволокой.

Прокладка кабеля под дорогой

Под дорогой кабель следует прокладывать только в защитном чехле из гладкой трубы. Чехол должен быть из одного целого куска, соединение при помощи муфт и коробочек не допускается. При необходимости трубы можно соединить сваркой.

Как правильно проложить кабель в деревянном доме

В деревянном доме, бане, по деревянной обшивке допускается прокладывать электропроводку только в металлических трубах и гофрорукавах, соединенных металлическими распределительными коробками. Система должна быть надежно заземлена.

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

Размеры и примерные цены

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

• Диаметр 16 мм – от 4,7 до 9 руб. и выше.
• Диаметр 20 мм – от 6,5 до 11 руб. и выше.
• Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

• Диаметр 16 мм – от 12 руб. и выше.
• Диаметр 20 мм – от 18 руб. и выше.
• Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Применение труб с тонкими стенками

Несколько слов о специфике изделий данного типа. Коль скоро речь идёт о технической продукции, её определение должно содержать цифры, а не субъективную оценку принадлежности к тому или иному классу. Так вот: в сортамент труб стальных тонкостенных входят изделия с толщиной стенки не более 1,5 миллиметров либо если значение коэффициента, определяемого по формуле

Dвн. – внешний диаметр, а S ст. – толщина стенки, лежит в диапазоне 12,5…40.

В качестве хорошего примера использования тонкостенной продукции металлопроката можно назвать системы пневматических и гидравлических приводов в автомобилестроении, авиации и судостроении.

Конечно же, вышеуказанная сфера применения тонкостенных стальных труб далеко не единственная. Их можно встретить в таких отраслях производственной деятельности, как:

• строительство;
• сфера ЖКХ;
• мебельное производство;
• котельные энергопредприятия.

Из стальных труб можно изготовить архитектурные элементы или предметы декора

В быту данные изделия тоже не редкость. Но здесь чаще всего их применяют, когда инженерная коммуникация должна обладать умеренной прочностью, достаточной для выдерживания лишь невысоких нагрузок. Речь, в данном случае идёт в первую очередь о трубе стальной тонкостенной для электропроводки.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку. Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ. Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

• Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
• Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
• Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Особенности монтажа электропроводки

Технологию монтажа электропроводки в трубах рассмотрим на примере изделий различного типа, отличающихся своим материалом. Общий его порядок может быть представлен в виде следующей последовательности действий:

1. Разметка планируемой трассы прокладки по полу или потолку дома.
2. Подготовка и укладка трубопровода выбранного типа.
3. Протягивание в него кабеля электропроводки.

Технологии прокладки кабельных линий в трубах различного класса очень схожи и отличаются только некоторыми деталями (способом соединения отдельных пролетов трубных трасс, в частности).

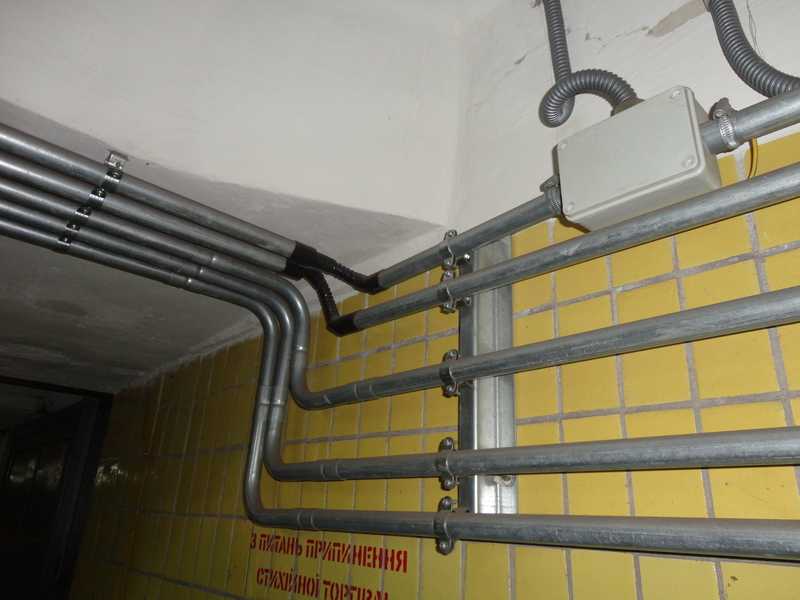

Стальные трубы

Для укладки трубных заготовок на основе металла вдоль стен деревянного дома, например, потребуется подготовить прочные стальные крепления, надежно удерживающие их в точках фиксации.

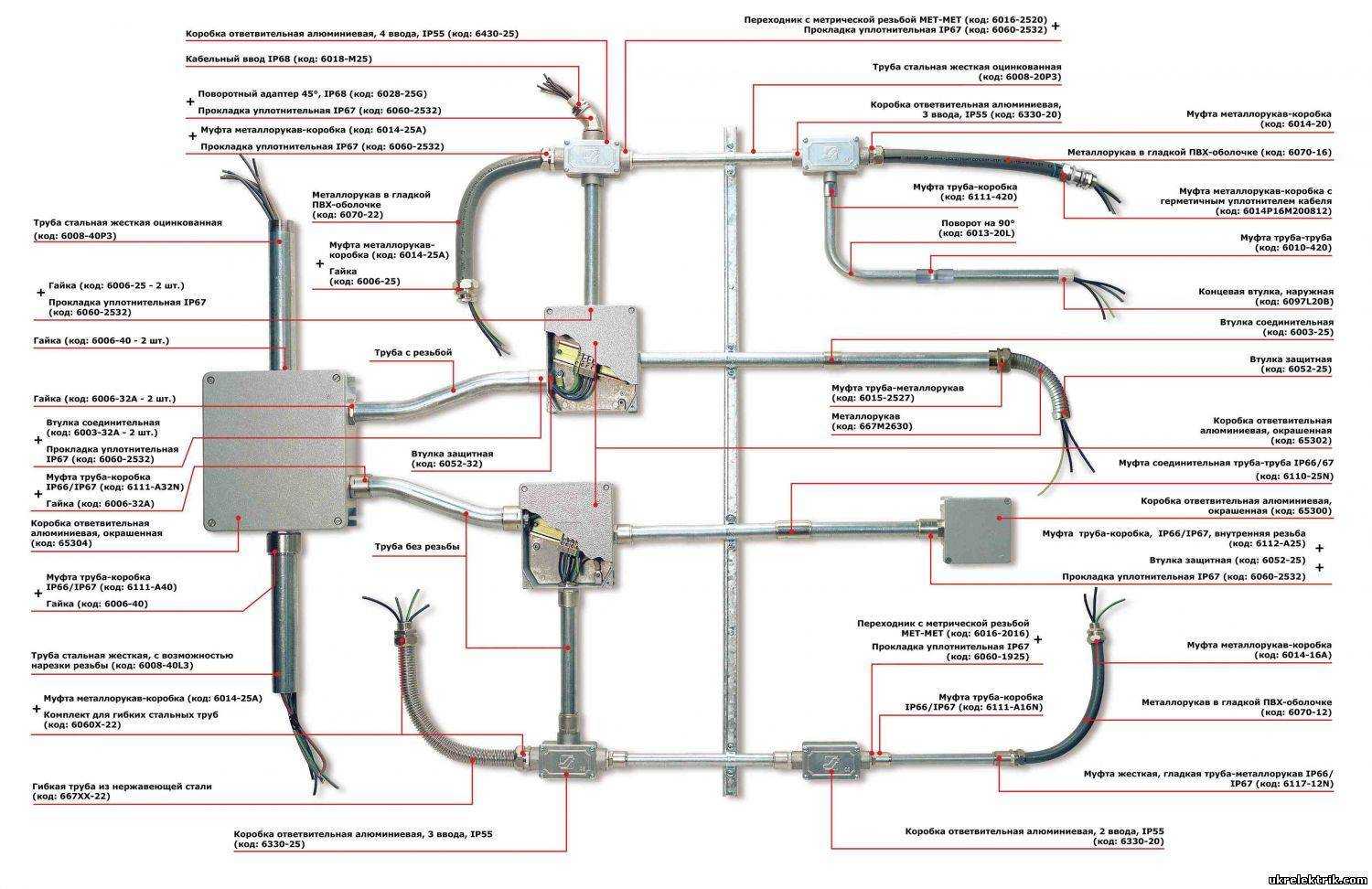

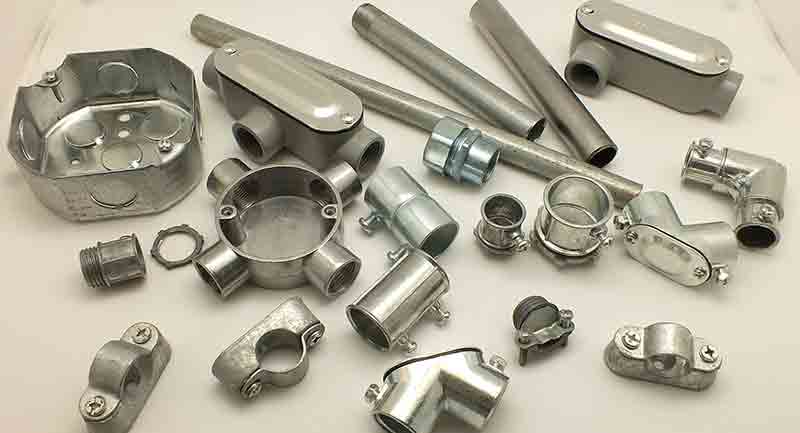

Муфты, тройники и коробки для трубной разводки

Особенность этого вида проводки состоит в недопустимости наличия на срезах труб заусениц и заостренных краев, способных повредить кабельные изделия, а также использование специальных соединительных муфт.

Монтаж электропроводки в трубах показан на видео ниже.

Еще одной важной деталью использования железных трубопроводов (и их недостатком одновременно) является электропроводность стенок. В этом случае возможен пробой жил кабеля на металл и создание угрозы жильцам частного дома

По этой причине сегодня все большее число пользователей выбирают для прокладки электропроводки пластиковые или гофрированные (не проводящие ток) трубы.

Гофра

Это вид трубных заготовок для прокладки электропроводки привлекателен не только своей электрической безопасностью. Благодаря гибкости гофры, через нее гораздо удобнее протягивать монтируемые кабели и жгуты из проводов. То же самое следует сказать и о демонтаже в случае капитального ремонта помещений и замены электропроводки.

Монтаж электропроводки в гофре

Крепить гибкие шланги можно в любом удобном месте, а соединений в этом случае совсем не потребуется (обычно сразу берется кусок нужной длины).

Электропроводка в гофре ПВХ

Единственный недостаток этих монтажных изделий – низкая стойкость к механическим (сдавливающим) нагрузкам. По этой причине трассы из таких труб прокладываются по элементам строений, вероятность деформаций которых минимальна.

Пластик

Данный тип трубопроводов является чем-то средним между двумя рассмотренными вариантами. Пластик достаточно прочен, чтобы надежно «держать» механические нагрузки и в меру гибок для того, чтобы прокладывать проводные жгуты в нем было удобно.

Электропроводка в трубах ПВХ

При выборе места монтажа исходят из указанных соображений и допустимости беспрепятственного крепления заготовок к элементам строения. Срок эксплуатации этих изделий заметно превышает тот же показатель для металлических труб.

Нажмите пожалуйста одну из кнопок ниже, чтобы узнать помогла статья или нет.

Помогла4Не помогла2

Материалы изготовления металлических труб для электропроводки

Для разных сегментов проводки используются трубы разного диаметра

Выбор материала, из которого изготовлена труба, будет зависеть от вида и конструктивных особенностей помещения, в котором планируется проводить работы.

Трубы для электропроводки изготавливают из стали, латуни, меди, пластика.

Особенности латунных и медных труб

Медные трубы, предназначенные для проводки, несмотря на большое количество преимуществ, не пользуются спросом. Обусловлено это высокой стоимостью.

Открытая электропроводка с применением латунных труб

Латунным и медным трубам свойственны следующие характеристики:

• В сравнении со сталью, эти два материала в меньшей степени подвержены отрицательному воздействию коррозии.
• Отполированные и аккуратно смонтированные каналы открытым способом могут служить украшением дизайна помещения.
• Благодаря большому ассортименту фитингов и хорошей пластичности можно монтаж производить самостоятельно.

Характеристики стальных труб

Стальные трубы по сравнению с металлорукавом обладают большей локализационной способностью при воспламенении кабеля

Труба электротехническая стальная для прокладки кабеля имеет весомый недостаток – большую массу, но при этом материал относится к высокопрочным, что служит преимуществом. Такой вид труб рекомендуют приобретать, если проводку предстоит прокладывать в деревянных домах. Также обязательно стоит позаботиться о заземлении, поскольку сталь – это хороший проводник, в противном случае в строительном сооружении не будет обеспечена должная безопасность.

Обыкновенные трубы, изготовленные из стали, имеют толщину стенок более 0,25 см. Для тонкостенных стальных конструкций этот показатель колеблется в пределах 0,16-0,25 см. Запрещено использовать такие изделия, если поверхность алюминиевого провода оголена.

Труба жесткая электротехническая пвх

Этот вид электротехнических поливинилхлоридных изделий так же производится из негорючего материала отрезками по два и три метра. Рынок предлагает два вида материала

• — жесткий;
• — мягкий (кембрик).

Труба электротехническая пвх жесткая используется для тех же целей, что и гофрированная. Применяется в основном для открытой прокладки.

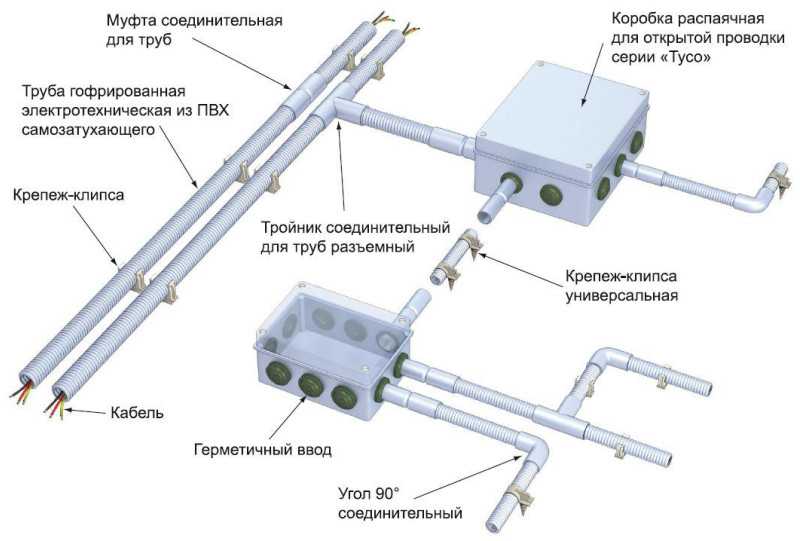

Монтаж электротехнических систем из поливинилхлорида

• — муфта – для соединения жестких материалов на открытом воздухе или в помещениях с повышенной влажностью;
• — коробка – для соединения с распределительной коробкой;
• — угольник или колено – для соединения элементов под углом 90о;
• — тройник – для Т-образного соединения жестких элементов;
• — муфта гофрированная серая;
• — муфта гофрированная прозрачная;
• — крепление с хомутом – для установки трубопровода на стене;
• — держатель с защелкой;
• — полиэтиленовая скоба.

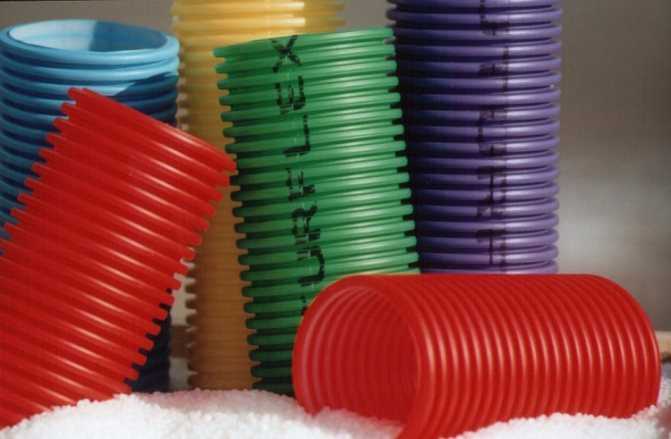

Труба гофрированная из самозатухающего пвх отличается наличием внутренней протяжки в виде стальной проволоки. При разрезании возникает необходимость ее перекусывать. Так же нужно следить за тем, чтобы проволока не ускользнула вовнутрь. Если монтируется жгут из проводов, то его необходимо скрепить изолентой, а конец соединить с протяжкой.

Гибкая гофрированная труба пвх приобретается, исходя из внутреннего диаметра. В каталогах указывается внешнее значение диаметра, которое немного больше. Поэтому при покупке следует выбирать изделие, диаметр которого больше диаметра жгута.

Электропроводка должна монтироваться ниже, чем отопительный трубопровод. Если системы пересекаются, то расстояние между ними не должно быть менее 0,5 м, а при параллельной прокладке – не менее, чем 1 м.

ПВХ труба для электропроводки стала незаменимым и востребованным средством при работе с электрическими проводами. Кабеля успешно располагаются в таких средствах и считаются надежно защищенными от механических повреждений. Такие защитные пластиковые корпусы успешно стали заменять металлические трубы для электропроводки. Благодаря установке пвх конструкций вы удачно защитите свое помещение от пожара при возможных коротких замыканиях.

Прокладывание кабелей в защитных корпусах возникло достаточно давно, но самым безопасным применением послужила именно пвх конструкция. Характерно ее применение для монтажа скрытой и открытой проводки, при условиях, если присутствует короб для электропроводки.

В зависимости от предназначения принято делить устройства на прямые и гофрированные. Во втором типе корпусов обычно комплектуется специальная протяжка в виде проволоки, для первого варианта защиты электрических проводов — это условие необязательно.

Жесткие и мягкие трубки из пвх в продаже встречаются различных диаметров. Обычно похожие конструкции продаются только отдельными отрезками по 3 метра. Идеально использовать варианты трубок диаметром до 16 мм можно в стенах из древесины и бетона, а также полу и любых видах стяжек.

Прямые трубки прокладываются преимущественно на открытых участках, где кабеля не могут быть помещены внутрь стен и иных поверхностей. Гофрированные варианты могут использоваться внутри стен в качестве дополнительной безопасности от возгорания, они легко гнутся и приспособлены для монтажа на изгибах стен, при проходе через углы и другие неровности поверхностей. В обеих вариантах конструкций могут располагаться кабеля единично или целыми жгутами.

Производители и цены: есть ли разница?

Здесь надо сразу же понять, что основная составляющая себестоимости — количество материала, потраченное на изготовление. Плюс транспортные расходы. Чем выше качество пластика, и чем его больше в готовой конструкции (чем толще и прочнее стенки), тем выше цена. Как, впрочем, и у кабеля, где основной фактор ценообразования — количество и качество меди.

Так и ровно наоборот: самая низкая цена будет на дешевый пластик сомнительных эксплуатационных характеристик, которого еще и слегка недодали.

Не покупайте самый дешевый ноунейм!

Как объяснил Евгений, игра в экономию не стоит свеч. Разница в цене между низкопробной продукцией неизвестных производителей, коими наводнены рынки (особенно много копеечной гофры), и заводскими сертифицированными товарами несущественная.

Так, бухту нормальной трубы для монтажа внутренней электропроводки Вы купите примерно за 200 грн. (ориентир на бренды не меньше уровня Kopos, DKC, IEK). А за непойми-что отдадите на базаре 170-175 грн.

Какие именно риски прилагаются к низкому ценнику?

Во-первых, ноунейм продукция без сертификатов и документов, подтверждающих происхождение, более чем вероятно имеет дефекты, противоречащие стандартам. Возможны повреждения, разрывы, наплывы, вздутия, расслоение материала. Вследствие чего низкая степень износоустойчивости и высокая степень хрупкости. Большой вопрос и в количестве самого пластика — возможно, сэкономили именно на толщине стенок, и в состоянии ли такая гофра выполнить свою функцию, неизвестно.

Во-вторых, неизвестного качества пластик. Насколько он в действительности горючий/негорючий? Не хотелось бы проверять это в экстремальной ситуации. А вопрос токсичности? Безымянный производитель не предоставляет информацию о составе дешевого не сертифицированного материала, произведенного в кустарных условиях. Как убедиться, что в его формуле нет опасных пластификаторов — фталатов, или свинца, формальдегида, кадмия? А Вам и Вашим близким жить и дышать здесь десятилетиями.

Потому, делая электромонтаж в доме и прокладывая кабель в трубах, гораздо разумнее прокладывать в трубах из прочного негорючего и не представляющего риска токсичных испарений ПВХ, что подтверждается документами. Причем делать это по определенным правилам.

Другие виды труб для электромонтажа

Это – основные способы защиты кабелей от механических повреждений с помощью труб. На самом деле даже гофрированная труба имеет множество модификаций. В зависимости от материалов, из которых она изготовлена, среда ее применения расширяется. Существуют гибкие армированные трубы, спиралевидного жесткого каркаса из ПВХ, залитого более мягким пластиком

Что важно – внутри они гладкие

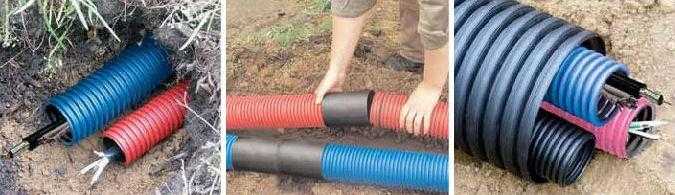

Применение двухстенных ПВХ труб

Металлические и асбоцементные трубы, применяемые ранее для защиты кабелей в земле, теперь заменяют двустенные гибкие и жесткие трубы. По жесткости они не уступают металлическим. Их используют для ввода кабелей в здания, прокладки под дорогами, выходов из земли к щиткам, расположенным на стенах зданий и опорах.

Собственно, какова целесообразность?

А целесообразность ищите в «библии» электромонтажа — нормативном документе под названием «Правила устройства электроустановок». Но мы обещали просто и доступно объяснить основные принципы, так что выполняем.

Даже когда нет прямой регламентированной ПУЭ необходимости, монтаж в защитных трубах оправдан во множестве ситуаций. Прежде всего, там, где необходимо создать физический барьер и отдаление кабеля от поверхности на заданное стандартами расстояние. Плюс это уменьшение количества доступа кислорода к кабелю при возникновении возгорания.

Стенки из пластика или металла (правильно подобранных для конкретных условий эксплуатации) выдерживают внешнее давление, имеют стойкость к действию агрессивных веществ вроде кислот и растворителей.

Не лишним будет предусмотреть защиту кабеля от повреждения грызунами.

Дополнительно кабель в трубах защищён от возможного воздействия влаги. Без специальной укрепленной гофры (дальше уточню, какой именно) не обойтись и при выполнении бетонной стяжки пола. Часто такой способ электромонтажа значительно облегчает и ускоряет процесс прокладывания коммуникаций.

Например, удобнее монтировать несколько проводов, собранных пучком в одной гофре, плюс обеспечивается сменяемость электропроводки.

Итак, принято решение прокладывать провод в трубе. Прежде чем рассказать, какие именно нужно выбирать, отмечу, какие выбирать не нужно.

Порядок прокладки кабеля в гофре

Заранее отмеряется отрезок кабеля необходимой длины. Затем отмеряют такой же, или чуть меньший, отрезок гофры. При ее нарезке следят, чтобы кондуктор не ушел внутрь. Для этого перед отрезанием его немного вытягивают и загибают на краях гофры.

Один конец кондуктора привязывают к любому неперемещаемому предмету. Ручка двери, дерево, забор, рукоятка оконной рамы для этого идеально подходят. Второй конец кондуктора привязывают к жиле кабеля, для чего его конец разделывают на 2 -3 сантиметра. Оставшиеся жилы выкусывают, чтобы они не мешали. Крепление кондуктора к жиле выполняют с максимальной надежностью, с использованием пассатижей. Чем длиннее кабель, тем большее механическое сопротивление будет он испытывать при затяжке. Срыв кондуктора с него означает, что часть гофры придется выбросить – обратно вы его не вставите.

Пример электропроводки, защищенной гофрой

Неизбежно образующийся кончик проволочки лучше не откусывать, а загнуть в сторону, противоположную движению. Откусанный кондуктор все равно найдет место в гофре, куда впиться и остановить продвижение кабеля. Место соединения кондуктора с жилой заматывают изолентой.

Полученную конструкцию натягивают и надевают гофру на кабель. Короткие, в десяток метров, участки по силам одному человеку. Для большей длины потребуются помощники.

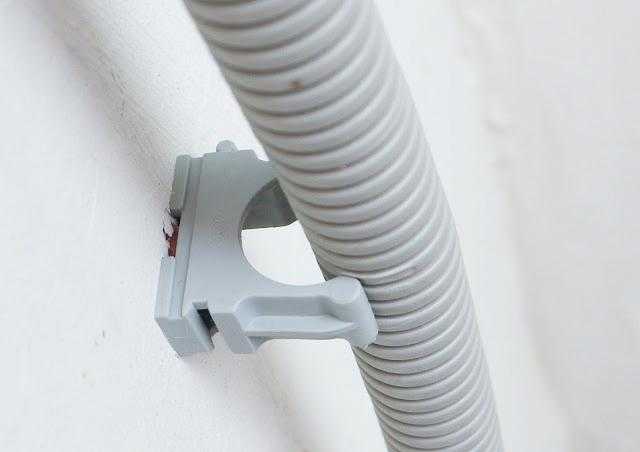

Крепление гофры клипсами

Затем отмечается трасса, по которой предполагается провести кабельную линию. На ней крепятся клипсы. Расстояние между ними выбирается исходя из баланса между эстетикой и экономией. Между редко установленными клипсами кабель провиснет. Чтобы этого не случилось, даже при частом расположении крепежа гофру подтягивают перед фиксацией.

Ассортимент и характеристики изделий

Трубы для проводки выпускаются в разных диаметрах, минимальный размер сечения — 16 мм Производители выпускают большой ассортимент полимерных труб, которые различаются по ряду характеристик, определяющих сферу их применения.

В зависимости от типа и диаметра изделия могут быть использованы для обустройства таких конструкций:

• для осветительных приборов — 1,6 см;
• для розеток и выключателей — 2,0 см;
• для щитков и распределительных коробов — 2,5 см;
• для протяжки между этажами — 3,5-4,0 см;

Гофрированные трубы бывают легкими и тяжелыми, толщина их стенок при этом различается Гладкие трубы ПВХ для электропроводки выпускаются в виде секций, длина которых составляет 200-600 см. Гофрированная продукция складывается в бухты. В зависимости от диаметра протяженность гофры варьируется в пределах 25-200 м.

При монтаже канала для придания ему нужной конфигурации используются фасонные детали:

• муфты;
• тройники;
• углы;
• коробки;
• хомуты;
• скобы.

Так применяются следующие варианты окрашивания полимерных изделий:

• ПВХ — серый;
• ПНД — черный;
• ППр — синий;
• усиленная гофра — красный.

Благодаря такому решению облегчается выбор товара и обслуживание линии в процессе эксплуатации, так как материал легко идентифицировать визуально.

От чего защищает заземление

Благодаря заземлению можно обезопасить домочадцев от удара током при касании к трубам. Воздействие электрического тока проявляется следующим образом:

0,6 – 1,5 тыс. мкА	Человек ощущает воздействие электрического тока в своем теле.
2 – 4 тыс. мкА	Начинают дрожать пальцы, остановить это человек не может.
5 – 7 тыс. мкА	Кисти сводят судороги.
10 – 15 тыс. мкА	Без помощи окружающих самостоятельно человеку не удается разжать пальцы той руки, в которой находится проводник.
20 – 25 тыс. мкА	Дыхание затруднено, самостоятельно не удается высвободиться от воздействия проводника, появляются сильные боли.
50 – 80 тыс. мкА	Нарушения в работе сердца, наступает паралич дыхательной системы.

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

1. При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
2. Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.
3. Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

• срок эксплуатации в нормальных условиях составляет до 50 лет;
• отдельные участки можно соединять без применения сварочного аппарата;
• имеют небольшой вес по сравнению с защитными футлярами из металла;
• не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
• не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
• сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
• не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.

Преимущества металлических трубок для каналов

Главными достоинствами, которыми обладают трубы из металла для электропроводки, считаются:

• стойкость к разным температурным режимам;
• стабильность размеров;
• износостойкость;
• устойчивость к УФИ;
• практичность;
• надежность;
• разнообразие решений.

Металлические трубки для электропроводки могут обеспечивать качественную защиту каналов от влажности, грызунов, перепадов температуры и механических воздействий. Их используют в течение длительного времени, особенно, если они имеют защитный слой. Данным изделиям специальное обслуживание не требуется.

Металлические трубки при условии соблюдения правил эксплуатации не меняют своих размеров и формы. Их используют для прокладки внутренней и внешней (скрытой и открытой) проводки как в обогреваемых, так и в неотапливаемых помещениях. Также есть специальная труба для прокладки кабеля под землей, которая именно для этого предназначена.
