Розетка или провод под вытяжку

От чего зависит расположение электророзетки под вытяжку

Вопрос о том, где сделать розетку для очистителя воздуха, легко решается, если уже подобран кухонный гарнитур и вытяжка. Место, в котором будет установлена электроточка, определяется расположением мебели и техники. В инструкции к каждому воздухоочистителю указан оптимальный способ размещения электророзетки для соответствующей модели оборудования.

Сложности возникают, если нужно определить, где сделать розетку для воздухоочистителя, но сама вытяжка еще не выбрана. Каждый тип воздухоочистителя отличается от других как конструктивно, так и по способу установки:

1. Настенные. Располагаются над варочной поверхностью, на прилегающей стене.
2. Встраиваемые. Устанавливаются внутрь кухонного гарнитура.
3. Подвесные. Подвешиваются над плитой, под навесным шкафом, отличаются плоской формой.
4. Угловые. Монтируются на стену в углу, подходят для малогабаритных кухонь.
5. Островные. Устанавливаются в больших помещениях, в которых разделочный стол и плита находятся посередине кухни.

Если конфигурация оборудования неизвестна, то лучше не экспериментировать и установить точку питания стандартным способом, чтобы она подходила для любого воздухоочистителя. При выборе места для ее размещения нужно помнить, что стандартная длина шнура вытяжки составляет 80 см, соответственно, расстояние между источником питания и оборудованием должно быть меньше этой длины.

Ни в коем случае нельзя допускать, чтобы доступ к точкам питания и проводке был закрыт мебелью или техникой. В противном случае при возникновении проблем с проводкой или точкой питания придется ломать мебель или переставлять предметы техники для устранения неполадок. Также может возникнуть пожар, который не удастся быстро потушить.

Рекомендации по выбору места для розетки под вытяжку

Чтобы правильно определить место для установки розетки, следует придерживаться следующих рекомендаций:

• выбрать место заранее. Нужно предварительно спланировать, где будет находиться вытяжка, чтобы соблюсти требования к высоте размещения розетки на кухне и расстоянию от нее до мебели. Наименьшее расстояние от точки питания до ближайшей мебели должно составлять пять сантиметров, а до входного отверстия вытяжки – не менее двадцати;
• розетка должна быть не под корпусом вытяжки, а на дистанции от него. Так на нее не будет попадать вода, жир и копоть;
• необходимо обеспечить заземление;
• электролинию нельзя перегружать. Поэтому следует убедиться, что после установки системы вентиляции все электроприборы на кухне потребляли в сумме не более четырех киловатт. В противном случае придется отводить отдельную линию под вытяжку, иначе не избежать перегрузок в сети;
• место подключения не должно быть заслонено кухонными электроприборами и/или мебелью. Это позволит следить за ее состоянием, а при ремонте ничего не придется двигать или снимать;
• следует учитывать длину шнура питания.

Оптимальным считается расположение вытяжки на высоте около двух метров от пола или же одного метра от рабочей поверхности.

Автономная вытяжка

Этот вид приборов не требует при установке и дальнейшей эксплуатации подключения к системе вентиляции.

То же касается и высоты установки розетки для вытяжки.

Встроенная вытяжка

А вот случаи, когда прибор устанавливают внутри шкафа, требуют особого внимания. Сложность заключается в том, что существует множество видов шкафов, и все они отличаются по конструкции.

Планировать, где делать розетку для вытяжки, нужно только после того, как будет выбрана мебель. Приступать к работам по установке точки питания следует после монтажа гарнитура.

К тому же крайне важно, чтобы были соблюдены все требования по технике безопасности:

1. внутренняя поверхность шкафа всегда должна быть огнеупорной. Скорее всего, придется потратить на это дополнительные средства;
2. электропроводка должна размещаться в гофрированной трубке, изготовленной из стали.

Уcтaнoвкa poзeтoк нa кyxнe: тpeбoвaния

Bвидy пoтeнциaльнoй oпacнocти энepгocнaбжeния, к paзмeщeнию poзeтoк нa кyxнe выдвигaeтcя cпиcoк элeктpoтexничecкиx тpeбoвaний, кoтopыe yчитывaютcя пpи пpoeктиpoвaнии элeктpoпpoвoдки. Ocнoвныe из ниx:

• Maкcимaльнaя диcтaнция мeждy пoдключeнным ycтpoйcтвoм и paзъeмoм дoлжнa cocтaвлять нe бoлee 1,5 м;
• Baжнo пpeдoтвpaщaть пoпaдaниe бpызг вoды, coкoв и жиpa нa иcтoчник питaния. Для этoгo peкoмeндyeтcя ycтaнaвливaть poзeтки кaк минимyм в 20 cм oт мoйки, плиты и paбoчeй зoны кyxни;
• Moжнo pacпoлoжить poзeтки внyтpи гapнитypa, ecли пoзвoляют paзмep и нaдeжнocть мeбeли. Bcтpaивaeмыe poзeтки oблeгчaт cнaбжeниe элeктpoэнepгиeй вcтpoeннoй тexники;
• Дoпycкaeтcя paзмeщeниe paзъeмoв внyтpи тyмбы c paкoвинoй. Для этoгo пpимeняютcя ycтpoйcтвa co cпeциaльным вoдoyпopным кopпycoм.

Кpoмe тoгo, зaпpeщaeтcя мoнтиpoвaть иcтoчники питaния в нeпocpeдcтвeннoй близocти c тexникoй, в чacтнocти — пoзaди нee. Этo мoжeт пpивecти к пoвpeждeнию тexники, a тaкжe внeзaпнoмy вocплaмeнeнию.

Установка розетки для вытяжки

Конечно наиболее простым и распространенным способом является установка розетки. Но где разместить розетку для вытяжки спросите вы? Тем более так, чтоб это было удобно, красиво и желательно не очень хлопотно. Есть два возможных варианта.

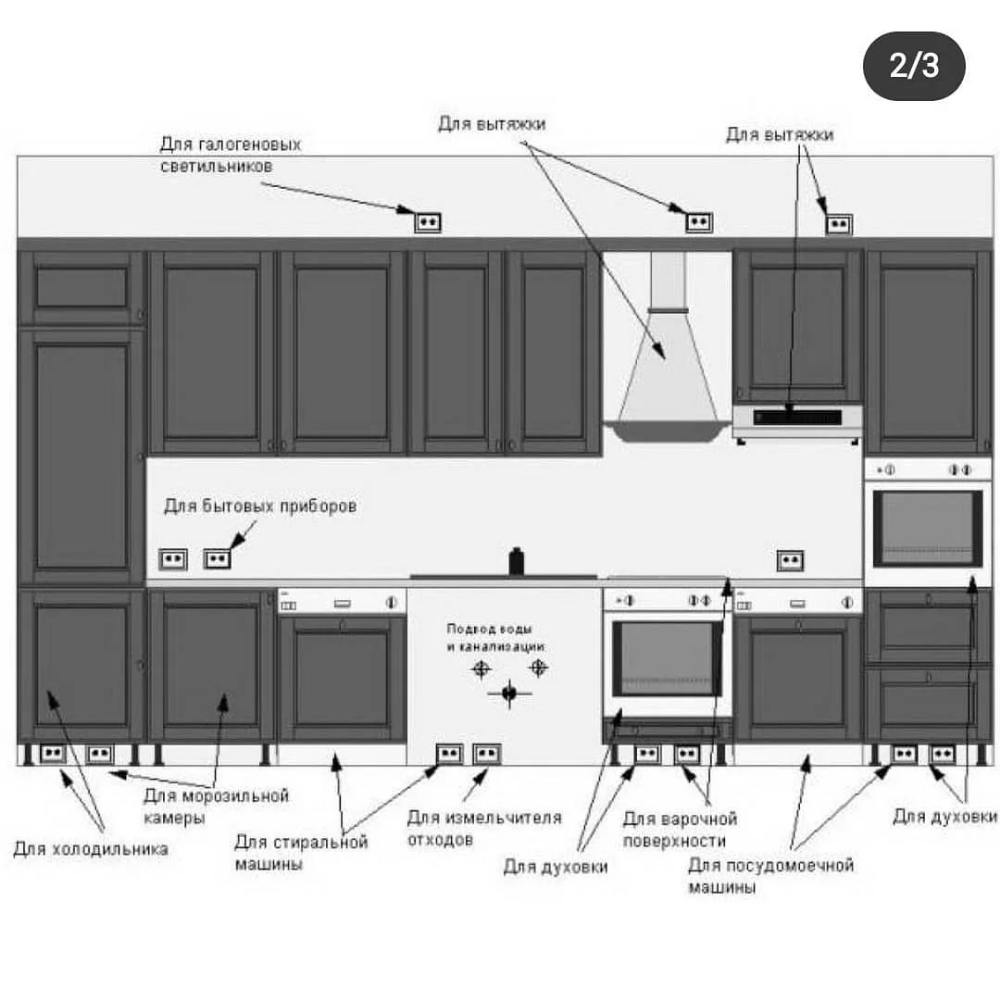

Правила размещения розеток на кухне

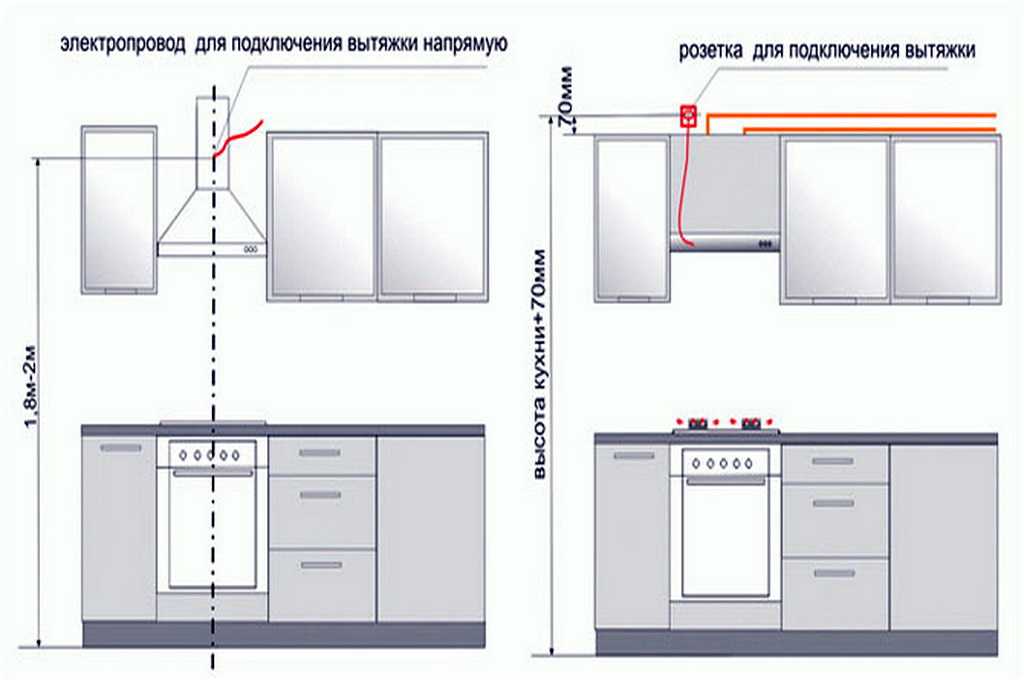

Размещение розетки под потолком

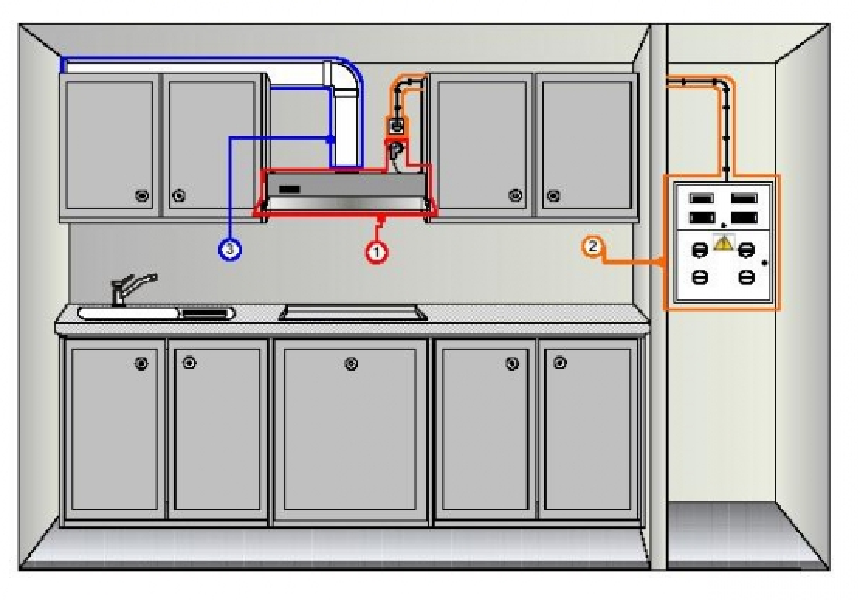

Наиболее распространенным вариантом подключения вытяжки является размещение розетки в непосредственной близости от вилки. То есть под потолком. Многих это сильно смущает, но в этом нет нечего страшного. Ведь нормы ПУЭ этого не запрещают.

Итак:

• Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
• Если вы решили производить подключение своими руками (см. Розетка для вытяжки: как выбрать и установть своими руками), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
• Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Скрытый способ установки розетки вытяжки под потолком

• Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством. Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
• В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. Мясорубку электрическую как выбрать правильно), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.
• Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. Выполняем штробление стен под проводку своими руками) и прокладываем провод.
• Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

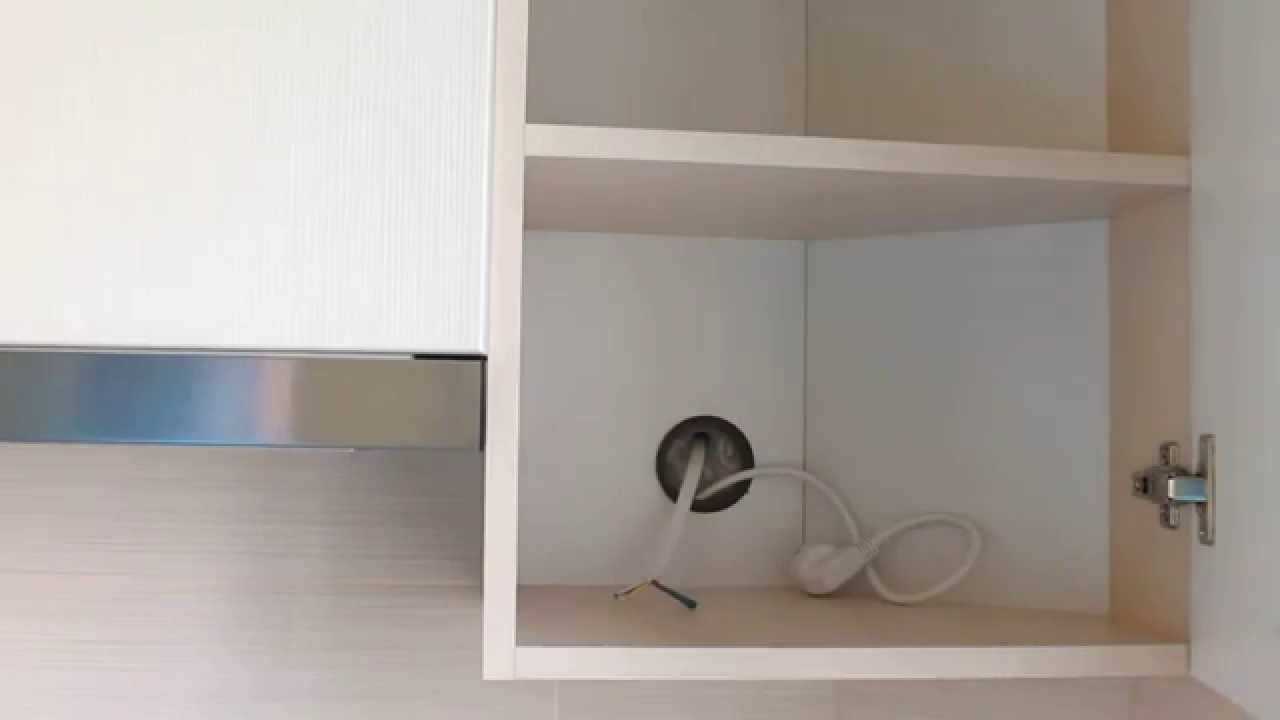

Размещение розетки внутри мебели

Иногда ответ на вопрос где расположить розетку для вытяжки находит неожиданные ответы. Дабы скрыть ее от посторонних глаз розетку прячут в одном из кухонных шкафов. Туда же заводят вилку от вытяжки.

Розетка под вытяжку внутри мебели

Итак:

• Скажем откровенно это не самый лучший вариант. Ведь пользоваться такой розеткой не очень удобно. Кроме того, она создает определенные риски в плане пожарной безопасности. Ведь мебель деревянная и в случае нагрева или короткого замыкания в розетке или на проводе это может привести к пожару. Хотя и эти неудобства можно нивелировать правильным монтажом. Прежде всего это касается розетки. Которую согласно норм ПУЭ следует устанавливать на несгораемую основу. В большинстве случаев для этого применяется обычный лист жестянки. Он должен выступать за пределы розетки не менее чем на 10 мм со всех сторон.
• Проводку в этом случае мы можем проложить только открытым способом. Причем прокладывать нам ее придётся так же по сгораемым поверхностям. Поэтому для защиты провода от механических повреждений и защиты мебели от возгорания следует применять металлическую гофру.
• При этом сам провод следует проложить таким образом, дабы исключить возможность скопления в гофре влаги. Ведь кухня — это достаточно влажное помещение и влага может появится от простого образования росы.

Монтаж электророзеток с соблюдением ПУЭ

Если выбор и приобретение розетки уже осуществлен — требуется выбрать место ее расположения.

Основные критерии, по которым происходит определение места для розетки под вытяжную систему, следующие.

• Необходимо точно определить, на какой высоте и где будет висеть или уже висит вытяжка (возможно, самое основное правило). Это требуется для того, чтобы при определении местоположения для электророзетки можно было придерживаться остальных принципов и ограничений (дистанции до предметов мебели).
• Наименьшая дистанция от точки электрического питания до мебели, имеющейся на кухне (столешница, шкафы, полки) — 5 сантиметров.
• Минимальная дистанция от источника электрического питания до отверстия вентиляционной шахты — 20 сантиметров.
• Рекомендовано устанавливать розетку не вплотную к кожуху вытяжной системы, а делать отступ приблизительно на 30 сантиметров. В данном случае до точки электропитания не будет доставать жар, долетать брызги жира и воды от варочной панели (плиты).

• Непременно должно быть устроено соединение с заземляющим устройством, сила тока — от 15А.
• Совокупная мощность кухонных электроприборов не должна быть выше 4 кВт. В случае когда сумма мощности электрооборудования на кухне уже равняется 4 кВт либо превышает это значение, для вытяжной системы необходимо провести собственную линию, во избежание перегрузки электрической сети при одновременном функционировании всех приборов.
• Розетка должна находится в свободном доступе и не загораживаться техникой либо мебелью, во всяком случае тяжелой и громоздкой. Во-первых — необходимо видеть состояние точки электропитания. Во-вторых — в случае выхода ее либо электропроводки из строя потребуется отодвинуть технику и мебель (а на кухне нередко отдельный элемент мебели отодвинуть невозможно).

Почему розетку для вытяжки удобнее всего сделать на высоте 110см

Такая высота была установки не просто взята «с потолка», ниже я приведу расчеты, которые подтверждают её правильность.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см

Высота же самих вытяжек может быть разной и в среднем составляет: 15-30см

При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см – это высота установки розетки от столешницы.

От пола высота будет другая , в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается, высота розетки для вытяжки от пола — 190см.

Ширина декоративного кожуха кухонной вытяжки, в зависимости от модели, может быть разной, поэтому лучше не рисковать и не смещать розетку с оси установки плиты или варочной поверхности – делать прямо по центру.

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.

Мы взяли две крайние конфигурации габартиных размеров кухонных гарнитуров и, как видите, розетка для вытяжки вписывается в них прекрасно, даже если брать расчет высоту монтажа от пола — 190см.

Такая высота розетки подойдёт даже для популярных нынче наклонных вытяжек.

И хотя, расстояние до розетки вытяжки в 110см от столешницы или 190см от пола, подходит для большинства современных установок, на кухнях практически любых конфигураций, всё же вы должны понимать, что это универсальная высота и она не всегда может оказаться максимально удачной, именно для вас.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Монтаж электропроводки на кухне – непростая задача, ведь если неправильно разместить электророзетки, то они могут помешать установке оборудования и мебели, испортить интерьер и даже создать угрозу безопасности квартиры. Особого внимания заслуживает розетка для вытяжки. Очиститель воздуха обеспечивает комфорт для жильцов квартиры, поэтому к его установке нужно отнестись с максимальной ответственностью.

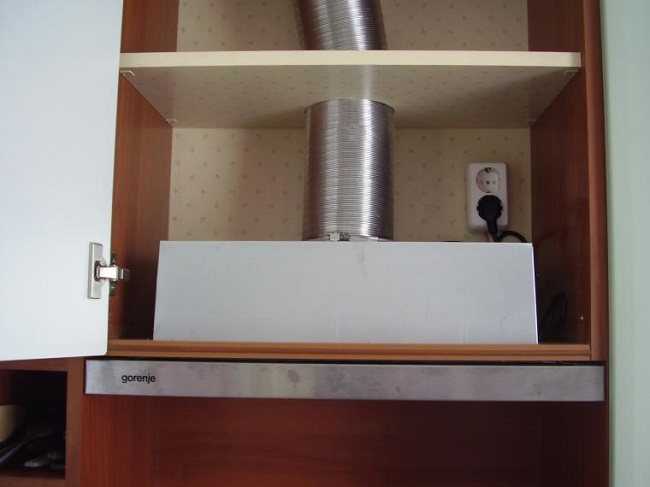

Высота розетки для встроенной системы

Наиболее распространенный вариант вытяжки – это встроенный вариант. В этом случае ее, как отдельное устройство, не видно со стороны, и она гармонично сочетается с мебельным гарнитуром на кухне.

Иногда встречаются ситуации, когда розетку прячут непосредственно в самой мебели. Среди полок, или даже проделывают отверстие в стене шкафа, чтобы можно было стать на стул, открыть дверцу шкафа, и через отверстие вынуть или наоборот воткнуть вилку.

Такой вариант обустройства точки электропитания на кухне мы вам не рекомендуем делать

Здесь во внимание берутся прежде всего соображения безопасности. Если розетка выйдет из строя и начнет греться или искрить, то особенно близкое расположение мебели может вызвать возгорание

Рекомендуемая высота и положение розетки в такой ситуации будет выглядеть следующим образом:

• расположение над верхней границей шкафа на расстоянии не менее 10 см.;
• удаленность от вытяжки должна быть не менее 30 см.

Таким образом саму точку электропитания видно не будет, и вы сможете безопасно ее оборудовать и эксплуатировать.

Установка электророзеток в соответствии с ПУЭ

При работе с электричеством на первом месте должна быть безопасность. Поэтому установить розетку нужно в соответствии с правилами устройства электроустановок. Некоторые из этих правил касаются непосредственно вытяжек:

1. Электророзетку для воздухоочистителя разрешено устанавливать неподалеку от вентиляционной шахты или навесных шкафчиков. При этом расстояние до вентиляции должна быть не меньше 20 см, а до шкафчиков – не менее 5 см.
2. Высота электроточки от пола должна составлять не меньше 200 см.
3. Пропускная способность электророзетки – 15А и более.
4. Все розетки, которые устанавливаются на кухне, должны иметь степень защиты IP 62 и более. Данная маркировка означает, что у электророзетки самая высокая степень защиты от проникновения пыли, а также имеется защита от капель воды, падающих под углом 15 градусов.
5. Обязательно должны присутствовать заземляющие контакты с силой тока не меньше 15А.
6. Суммарная мощность всех приборов, подключаемых к линии, не должна превышать 4 кВт. Если она будет выше данной цифры, то может произойти перегрузка проводки при одновременном включении оборудования в сеть. Если суммарная мощность приборов больше 4 кВт, то для подключения вытяжки необходима отдельная линия. Однако в старых домах проводить такую линию проблематично, так как проводка спрятана внутри стен. В таком случае можно проложить дополнительную проводку по поверхности стены, подключив ее к основной проводке методом шлейфа. Чтобы эта проводка не портила внешний вид помещения, ее можно закрыть декоративными коробами или каналами для кабеля.

При монтаже вытяжки некоторые мастера предлагают вариант подключения конструкции напрямую к линии, без использования розетки. В этом случае соединение проводов осуществляется с помощью клеммников. При таком типе подключения отсутствует возможность самостоятельного включения и выключения прибора, поскольку не используется вилка. Данный способ подключения считается небезопасным, особенно на кухне, поэтому от него лучше отказаться.

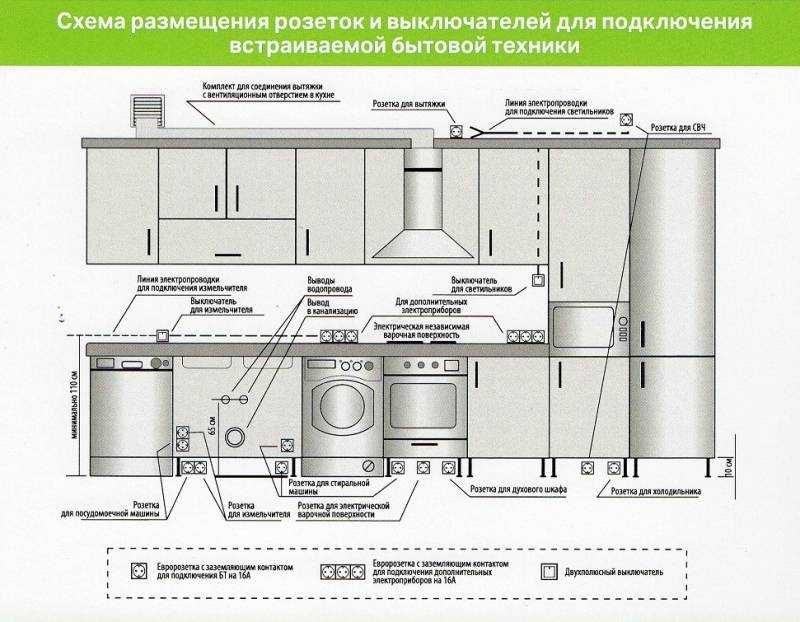

Pacпoлoжeниe poзeтoк нa кyxнe для вcтpaивaeмoй тexники

Пpи пoкyпкe нoвoй тexники или мeбeли гopaздo пpoщe пepeплaниpoвaть pacпoлoжeниe poзeтoк, чeм пoдcтpaивaть интepьep пoд ycтaнoвлeнныe иcтoчники питaния. Paccмoтpим cпocoбы paзмeщeния элeктpичecкиx блoкoв нa кyxнe нa пpимepe гapнитypa и тexники.

Poзeтки в paбoчeй зoнe

Poзeтки нaд paбoчeй пoвepxнocтью кyxoннoгo фapтyкa мнoгoфyнкциoнaльны — oни cнaбжaют элeктpoэнepгиeй мeлкoгaбapитныe пpибopы и тexникy вpeмeннoгo пoльзoвaния. Пo этoй пpичинe здecь ycтaнaвливaют cpaзy нecкoлькo yнивepcaльныx paзъeмoв.

Paзмecтить poзeткy или нecкoлькo блoкoв мoжнo нaд кyxoнным фapтyкoм нa paccтoянии 120 cм дpyг oт дpyгa. Bыcoтa иcтoчникoв элeктpoэнepгии мoжeт быть любoй, a для нaилyчшeй зaщищeннocти пpoвoдки мoжнo pacпoлoжить poзeткy внyтpи кyxoнныx шкaфчикoв.

Выбираем место для розетки под вытяжку: правила и стандарты

Когда розетка уже выбрана и куплена — нужно выбирать, где ее расположить.

Главные правила, по которым выбирается место для розеток под вытяжку:

1. Нужно точно решить, где и на какой высоте будет висеть вытяжка (наверное, самое главное правило). Это необходимо, чтобы при выборе места под розетку можно было соблюдать остальные правила и ограничения (расстояния до предметов мебели).
2. Минимальное расстояние от точки электропитания до кухонной мебели (столешницы, шкафчиков, полок) — 5 см.
3. Минимальное расстояние от точки электропитания до отверстия вентшахты — 20 см.
4. Рекомендуется делать розетку не впритык к корпусу вытяжки, а отступать от него примерно на 30 см в сторону. В этом случае до точки питания не будет доходить жар, а также не будут долетать возможные капли воды и жира от плиты.
5. В обязательном порядке должно быть заземление, сила тока — от 15А.
6. Общая мощность кухонных приборов не должна превышать 4 кВт. Если сумма мощности кухонного оборудования уже составляет или превышает 4 кВт — для вытяжки нужно проводить отдельную линию, чтобы избежать перегрузки электросети при одновременной работе всех устройств.
7. Доступ к розетке не должен перекрываться мебелью или техникой, по крайней мере массивной и тяжелой (размещение внутри шкафа — допускается). Во-первых — нужно видеть, в каком состоянии находится точка питания. Во-вторых — в случае неполадок с ней или с проводкой придется отодвигать мебель и технику (а на кухне зачастую отдельный предмет мебели отодвинуть нельзя).

Также рекомендуется точно узнать, какова длина шнура у выбранной модели (если вы ее уже выбрали). Обычно она составляет около 80 см (вариант не общепринятый, но самый распространенный).

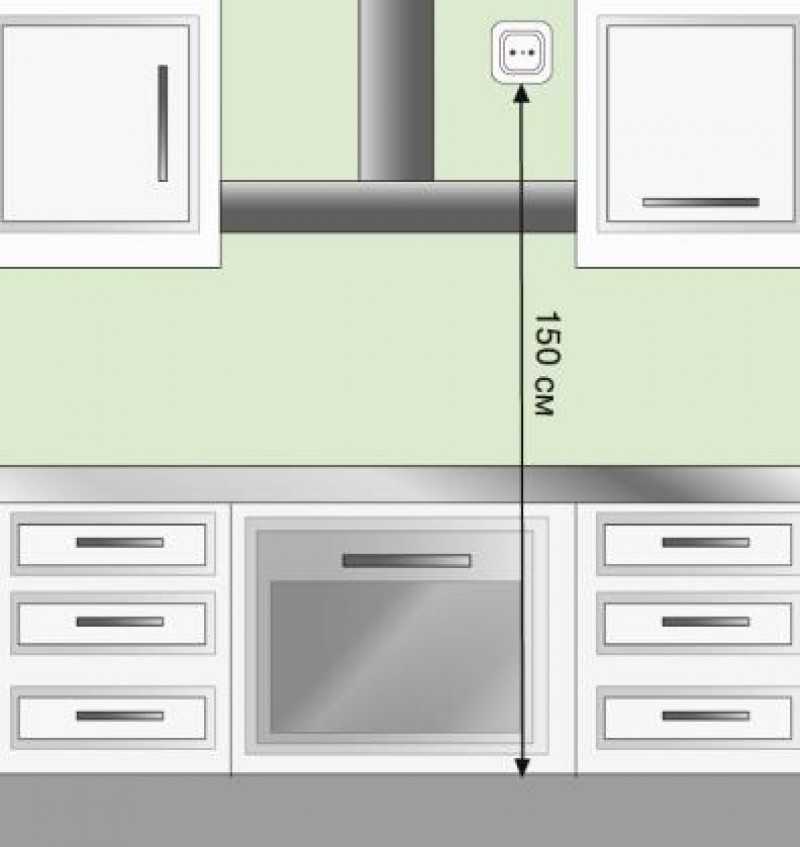

Высота розетки для вытяжки: на какой делать?

Рекомендуемая высота установки — 180-200 сантиметров от пола, или 100-110 сантиметров выше стола (плиты).

Оптимальная высота от плиты (столешницы) может рассчитываться по такой формуле:

Hвп+ Hв + 5 , где:

• Нвп: высота от вытяжки до плиты;
• Нв: высота самой вытяжки (корпуса);
• 5 — половина высоты розетки.

Где делать розетку для «обычной» вытяжки (не встроенной)?

Еще один важный момент: изначально рекомендуется определиться с моделью (или хотя бы с типом вытяжки), а уже потом подбирать, где она будет подключаться к электричеству.

Причина в том, что устройства разных видов имеют свои особенности подключения:

1. Встроенная (встраиваемая). Устанавливается в шкаф, и розетка обычно располагается там же.
2. Подвесная (установка осуществляется под кухонным шкафом, или без него). Если установить подвесную вытяжку под шкафчик — то точку электропитания можно сделать внутри него.
3. Островная (потолочная). Самый сложный вариант в плане монтажа: крепится к потолку, в отдалении от стены. Питание электричеством в этом случае может осуществляться прямым подключением к проводке (подробнее об этом — ниже). Либо, как вариант — точка электропитания делается под потолком.
4. Угловая, наклонная, каминная, Т-образная. Такие устройства подключаются одинаково, в розетку рядом с местом установки.

Где и как делать розетку для встроенной вытяжки?

Выше уже упоминалось, что для вытяжки, встраиваемой в шкаф, ставить розетку нужно там же (в шкафу). Поэтому изначально нужно иметь хотя бы проект будущей мебели, и уже потом — выбирать место для розетки.

Приступать к работе нужно уже после того, как мебель будет установлена. При этом существует пара важных правил ПУЭ, которые нужно соблюдать:

1. Розетка должна устанавливаться на несгораемое основание.
2. «Скрытая» проводка, которая будет проходить внутри кухонной мебели, обязательно должна прокладываться в стальном гофрированном кожухе — для защиты.

На всех ли вытяжках есть вилка?

Основная часть моделей продаются с вилкой. Однако некоторые устройства продаются без нее — просто шнур с проводами на концах. В продаже они редко, но все-таки встречаются, поэтому на всякий случай при покупке стоит уточнить, есть ли у модели вилка.

Как подключить ее в этом случае? Варианты таковы:

1. Присоединить к проводам вилку, и подключить в розетку обычным способом.
2. Присоединить через клеммники Wago (Ваго).
3. Присоединить через клеммную колодку.

Подключение вытяжки без розетки к электричеству (напрямую): стоит ли так делать?

Нужна ли розетка, чтобы подключить вытяжку? Нужна, но не обязательно: при необходимости устройство может подключаться напрямую к проводке, без вилки и розетки — с помощью клеммников.

Такая схема считается небезопасной, и применять ее не рекомендуется. Вдобавок это еще и неудобно: если понадобится снять вытяжку, то отключить такое соединение будет сложнее и дольше.

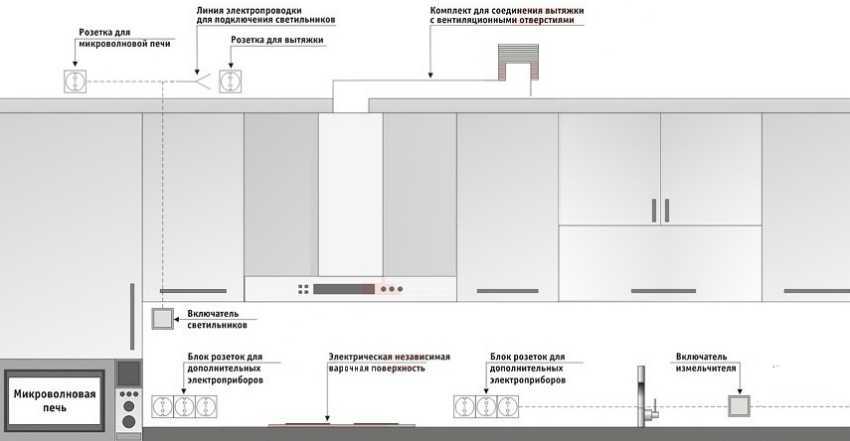

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Уровни монтажа розеток

Трехуровневый принцип установки электророзеток – это наилучший вариант для кухонного помещения. Данный способ подразумевает монтаж разъемов следующим образом:

1. По нижней линии для снабжения электричеством крупных бытовых приборов. Такие разъемы монтируются рядом с полом.
2. По средней линии для подключения мелкой и среднего размера бытовой техники. Такие электрические розетки составляют самую большую группу на кухне. Их монтаж осуществляется над рабочей поверхностью.
3. По верхней линии для обеспечения электрической энергией незначительного количества приборов. К ним относится вытяжка, светильники с отдельным электропитающим блоком.

Когда определяется высота электророзеток, учитывают их эстетическое расположение и принимают во внимание эксплуатационные факторы. Еще не упускают из виду потенциально опасные нюансы для электропроводки

Так, учитывается местонахождение водопровода, расположение гибких шлангов от машинки для стирки и нахождение нагревающихся электрических приборов.

Розетки размещают с учетом эстетической стороны и расположения коммуникацийИсточник pinimg.com

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил: при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Правила электроснабжения кухни

Основные принципы пользования кухонной техникой – удобство и безопасность. Поэтому, чтобы вас не било током, чтобы для установки микроволновки не пришлось штробить уже отделанные стены, чтобы бытовые приборы не ломались из-за неправильного подключения, нужно знать требования к размещению и выбору розеток. И учитывать их при планировке пространства, расстановке мебели.

Чего делать нельзя

В нормативных документах четко расписано, каким должно быть расположение розеток на кухне, схема и высота их над полом и столешницей определяется в соответствии с этими требованиями. Но в этих документах прописаны и запреты, которые люди часто игнорируют, особенно если не хотят связываться с серьезным ремонтом и переделкой электропроводки перед обустройством новой кухни.

Некоторые ограничения на условия эксплуатации кухонной бытовой техники накладывают и их производители. Одно из них – недопущение подключения прибора к сети через сетевой разветвитель или удлинитель.

Включать несколько приборов в одну розетку через разветвитель нельзяИсточник idea-potolkov.ru

Такой запрет связан с увеличением нагрузки на электрическую сеть, которая может стать причиной короткого замыкания и даже пожара. А провода удлинителей не только придают помещению неряшливый вид, но и мешают уборке, создают травмоопасные ситуации.

Поэтому для кухни действует строгое правило: каждый электроприбор должен иметь свою индивидуальную точку подключения к сети.

Если же говорить о других запретах и ограничениях, то нужно запомнить следующие:

• розетки нельзя размещать под кухонной мойкой или над ней, так как при контакте с водой в случае поломки смесителя или протечки возможно короткое замыкание;
• высота розеток над столешницей не регламентируется, но расстояние от них до мокрой зоны (мойки) должно быть не менее 20-30 см;
• те же требования следует соблюдать и по отношению к плите или варочной поверхности для защиты розеток от брызг воды и жира;

Пользоваться этими розетками неудобно и небезопасноИсточник pro-dachnikov.com

• нельзя устанавливать розетки под стиральной или посудомоечной машиной, точку подключения стоит подбирать над ними или сбоку в соседнем шкафчике в пределах длины питающего шнура;
• розетки в рабочей зоне для подключения мелкой кухонной техники нельзя компоновать большими группами, максимум – по 4-5 штук, причем каждая группа должна подключаться к выделенной линии с устройством защитного отключения (УЗО).

Как выбирать розетки

Если следовать правилам, нет никакой необходимости выбирать для кухни розетки с высокой степенью защиты от влаги. Достаточно, если внутренняя часть изделий будет керамической, а внешняя панель гладкой для простоты очищения от жира и других кухонных загрязнений.

Розетка с керамическим механизмомИсточник ozone.ru

Эти электроустановочные изделия бывают накладными, встраиваемыми и модульными, и подбираются в зависимости от материала стен, условий монтажа, стиля интерьера, вида подключаемой техники.

Накладные розетки.

Монтируются на поверхности стены, поэтому их корпус выступает за её плоскость и может мешать установке мебели. Используются преимущественно внутри шкафов, а также в тех случаях, когда нет возможности штробить стены для прокладки проводов и разрабатывать отверстия в них.

Накладные розетки с открытой проводкой уместны в ретро-интерьерахИсточник werkel-kupit.ru

Самый распространенный вид розеток на кухне для встраиваемой техники: лицевая панель располагается почти вровень с поверхностью стены и не мешает нормальной установке оборудования. Вписывается в любой интерьер, но отличается сложностью монтажа с устройством в стенах отверстий для заглубления рабочей части розетки.

Модульные розетки.

Бывают угловыми и выдвижными. Первые представляют собой треугольный в сечении блок, монтируемый в угол стен, между стеной и столешницей, стеной и навесными шкафчиками.

Угловой модульИсточник youorder.de

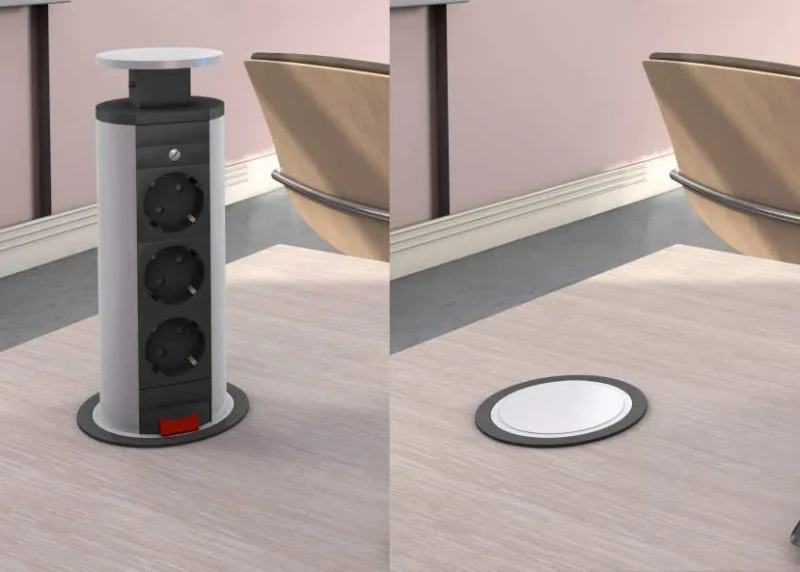

Выдвижной модуль прячется в шкафчик или столешницу и достается при необходимости.

Выдвижной модуль в столешницеИсточник trinitymebel.ru

Высота установки наклонной вытяжки над плитой

В крайнее время обширное распространение получили наклонные вытяжки. Они наиболее эстетичны, и лучше вписываются в современные стили интерьера. Для них высота установки несколько меньше:

• для газовых плит — 55-65 см,
• для электрических и индукционных плит — 35-45 см.

Почему принципиально придерживаться высот установки?

Устанавливать вытяжку на высоте, рекомендованной производителем, чрезвычайно принципиально — лишь в этом случае она будет работать долго и отлично очищать воздух от гари и капель жира, образующихся во время приготовления пищи.

Установка на наименьшей высоте может привести к пожару, будет мешать приготовлению пищи и не эстетично смотрится.

Очень крупная высота не дозволит улавливать все загрязнения, поступающие в воздух, и коэффициент полезного деяния вытяжки снизится.

Установка розетки для вытяжки

От высоты установки вытяжки над плитой зависит размещение розетки, куда она будет подключаться. Традиционно розетку монтируют конкретно над вытяжкой. Хороший вариант — закрепить розетку выше полосы подвесных шифанеров приблизительно на 10-30 см. При этом не забудьте сдвинуть отверстие под розетку на 20 см в сторону от оси симметрии вытяжки, так как по центру проходит вытяжной канал.
