Кодовая маркировка конденсаторов
В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т.д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.
Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.
Вот например:
Если на конденсаторе написано «105» (нижняя строчка таблицы) значит у него ёмкость 1,0 мкф (микрофарада) или 1000нф (нанофарад) или 100 000пф (пикофарад).
Если на конденсаторе написано «104» (см. таблицу) значит у него ёмкость 0,1 мкф (микрофарада) или 100нф (нанофарад).
Если на конденсаторе написано «103» (см. таблицу) значит у него ёмкость 0,01 мкф (микрофарада) или 10нф (нанофарад) или 10 000пф (пикофарад).
Если на конденсаторе написано «102» (см. таблицу) значит у него ёмкость 0,001 мкф (микрофарада) или 1нф (нанофарада) или 1000пф (пикофарад).
Если на конденсаторе написано «101» (см. таблицу) значит у него ёмкость 0,0001 мкф (микрофарада) или 0,1нф (нанофарада) или 100пф (пикофарад).
Если конденсатор имеет ёмкость менее 10 пФ, то последняя цифра может быть «9».
Например, код «109» — ёмкость 1,0 пф или 0,001 нф (нанофарад) — смотрите верхняя строчка таблицы.
При ёмкостях меньше 1 пф первая цифра «0». Буква «R» используется в качестве запятой.
Например, код «010» равен 1,0 пф, а код «0R1» — 0,1 пФ.
Маркировка конденсаторов импортного производства
На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.
Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.
Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.
Цветовая маркировка импортных конденсаторов
Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.
Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну
Кодовая маркировка, дополнение
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
А. Маркировка 3 цифрами
Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.
| Код | Емкость | Емкость | Емкость |
| 109 | 1,0 | 0,001 | 0,000001 |
| 159 | 1,5 | 0,0015 | 0,000001 |
| 229 | 2,2 | 0,0022 | 0,000001 |
| 339 | 3,3 | 0,0033 | 0,000001 |
| 479 | 4,7 | 0,0047 | 0,000001 |
| 689 | 6,8 | 0,0068 | 0,000001 |
| 100* | 10 | 0,01 | 0,00001 |
| 150 | 15 | 0,015 | 0,000015 |
| 220 | 22 | 0,022 | 0,000022 |
| 330 | 33 | 0,033 | 0,000033 |
| 470 | 47 | 0,047 | 0,000047 |
| 680 | 68 | 0,068 | 0,000068 |
| 101 | 100 | 0,1 | 0,0001 |
| 151 | 150 | 0,15 | 0,00015 |
| 221 | 220 | 0,22 | 0,00022 |
| 331 | 330 | 0,33 | 0,00033 |
| 471 | 470 | 0,47 | 0,00047 |
| 681 | 680 | 0,68 | 0,00068 |
| 102 | 1000 | 1,0 | 0,001 |
| 152 | 1500 | 1,5 | 0,0015 |
| 222 | 2200 | 2,2 | 0,0022 |
| 332 | 3300 | 3,3 | 0,0033 |
| 472 | 4700 | 4,7 | 0,0047 |
| 682 | 6800 | 6,8 | 0,0068 |
| 103 | 10000 | 10 | 0,01 |
| 153 | 15000 | 15 | 0,015 |
| 223 | 22000 | 22 | 0,022 |
| 333 | 33000 | 33 | 0,033 |
| 473 | 47000 | 47 | 0,047 |
| 683 | 68000 | 68 | 0,068 |
| 104 | 100000 | 100 | 0,1 |
| 154 | 150000 | 150 | 0,15 |
| 224 | 220000 | 220 | 0,22 |
| 334 | 330000 | 330 | 0,33 |
| 474 | 470000 | 470 | 0,47 |
| 684 | 680000 | 680 | 0,68 |
| 105 | 1000000 | 1000 | 1,0 |
* Иногда последний ноль не указывают.
В. Маркировка 4 цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.
| Код | Емкость | Емкость | Емкость |
| 1622 | 16200 | 16,2 | 0,0162 |
| 4753 | 475000 | 475 | 0,475 |
С. Маркировка емкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
| Код | Емкость |
| R1 | 0,1 |
| R47 | 0,47 |
| 1 | 1,0 |
| 4R7 | 4,7 |
| 10 | 10 |
| 100 | 100 |
D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
| Код | Емкость |
| p10 | 0,1 пФ |
| Ip5 | 1,5 пФ |
| 332p | 332 пФ |
| 1НО или 1nО | 1,0 нФ |
| 15Н или 15n | 15 нФ |
| 33H2 или 33n2 | 33,2 нФ |
| 590H или 590n | 590 нФ |
| m15 | 0,15мкФ |
| 1m5 | 1,5 мкФ |
| 33m2 | 33,2 мкФ |
| 330m | 330 мкФ |
| 1mO | 1 мФ или 1000 мкФ |
| 10m | 10 мФ |
Кодовая маркировка электролетических конденсаторов для поверхностного монтажа
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования
А. Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
| Код | Емкость | Напряжение |
| А6 | 1,0 | 16/35 |
| А7 | 10 | 4 |
| АА7 | 10 | 10 |
| АЕ7 | 15 | 10 |
| AJ6 | 2,2 | 10 |
| AJ7 | 22 | 10 |
| AN6 | 3,3 | 10 |
| AN7 | 33 | 10 |
| AS6 | 4,7 | 10 |
| AW6 | 6,8 | 10 |
| СА7 | 10 | 16 |
| СЕ6 | 1,5 | 16 |
| СЕ7 | 15 | 16 |
| CJ6 | 2,2 | 16 |
| CN6 | 3,3 | 16 |
| CS6 | 4,7 | 16 |
| CW6 | 6,8 | 16 |
| DA6 | 1,0 | 20 |
| DA7 | 10 | 20 |
| DE6 | 1,5 | 20 |
| DJ6 | 2,2 | 20 |
| DN6 | 3,3 | 20 |
| DS6 | 4,7 | 20 |
| DW6 | 6,8 | 20 |
| Е6 | 1,5 | 10/25 |
| ЕА6 | 1,0 | 25 |
| ЕЕ6 | 1,5 | 25 |
| EJ6 | 2,2 | 25 |
| EN6 | 3,3 | 25 |
| ES6 | 4,7 | 25 |
| EW5 | 0,68 | 25 |
| GA7 | 10 | 4 |
| GE7 | 15 | 4 |
| GJ7 | 22 | 4 |
| GN7 | 33 | 4 |
| GS6 | 4,7 | 4 |
| GS7 | 47 | 4 |
| GW6 | 6,8 | 4 |
| GW7 | 68 | 4 |
| J6 | 2,2 | 6,3/7/20 |
| JA7 | 10 | 6,3/7 |
| JE7 | 15 | 6,3/7 |
| JJ7 | 22 | 6,3/7 |
| JN6 | 3,3 | 6,3/7 |
| JN7 | 33 | 6,3/7 |
| JS6 | 4,7 | 6,3/7 |
| JS7 | 47 | 6,3/7 |
| JW6 | 6,8 | 6,3/7 |
| N5 | 0,33 | 35 |
| N6 | 3,3 | 4/16 |
| S5 | 0,47 | 25/35 |
| VA6 | 1,0 | 35 |
| VE6 | 1,5 | 35 |
| VJ6 | 2,2 | 35 |
| VN6 | 3,3 | 35 |
| VS5 | 0,47 | 35 |
| VW5 | 0,68 | 35 |
| W5 | 0,68 | 20/35 |
В. Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
С. Маркировка в две строки
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
Численные и численно-буквенные коды в маркировках конденсаторов
Обозначение наносится на корпус элемента. Первым обычно указывается номинальное напряжение в вольтах, за числами могут следовать буквы: В, V, VDC или VDCW. На корпуса небольшой площади значение номинального напряжения наносят в закодированном виде. Если указание на допустимую величину напряжения в цепи отсутствует, это означает, что конденсатор можно использовать только в низковольтных схемах. На корпусе должны быть знаки «+» и «-», указывающие на полярность подсоединения элемента в цепи. Несоблюдение указанной полярности может привести к полному выходу детали из строя.
Таблица для расшифровки буквенных кодов величины номинального напряжения керамических конденсаторов
| Напряжение, В | Код | Напряжение, В | Код |
| 1 | I | 63 | K |
| 1,6 | R | 80 | L |
| 3,2 | A | 100 | N |
| 4 | C | 125 | P |
| 6,3 | B | 160 | Q |
| 10 | D | 200 | Z |
| 16 | E | 250 | W |
| 20 | F | 315 | X |
| 25 | G | 400 | Y |
| 32 | H | 450 | U |
| 40 | C | 500 | V |
| 50 | J |
Вторая позиция – знак фирмы-производителя или температурный коэффициент емкости (ТКЕ), который может отсутствовать. ТКЕ обычно обозначается буквенным кодом.
Таблица буквенных кодов ТКЕ для маркировки керамических конденсаторов с ненормируемым ТКЕ
| Допуск при -60°C…+80°C, +/-, % | Буквенный код | Допуск при -60°C…+80°C, +/-, % | Буквенный код |
| 20 | Z | 70 | E |
| 30 | D | 90 | F |
Третья позиция – номинальная емкость, которая может указываться несколькими способами.
Виды конденсаторов
Конденсатор — это две металлические пластины, разделённые диэлектриком. Различают их по типу диэлектрика, материалу корпуса и способу производства пластин. Есть такие типы конденсаторов:
- Бумажные. Пластины в нём — металлическая фольга, а диэлектрик — специальная бумага. Запаиваются они обычно в металлический корпус, так как прочностью не отличаются. Нормально себя ведут как в низкочастотных цепях, так и в высокочастотных.
-
Металлобумажные. Отличаются тем, что на бумагу нанесено металлическое напыление. Они более надёжны, при одинаковых размерах с бумажными имеют большую ёмкость.
- Электролитические. На металлическую фольгу (тантал или алюминий) наносится оксид, который и выполняет роль диэлектрика. Второй слой диэлектрика — электролит. Он может быть сухим или жидким. Обычно электролитическими называют с жидким электролитом. Электролитические конденсаторы практически всегда поляризованы. И при их подключении, обязательно соблюдать полярность. В противном случае они просто выйдут из строя. Бывают такие подвиды:
- Хотя конденсаторы с сухим электролитом относятся к тому же типу, их обычно называют танталовыми. Именно с танталом обычно применяют сухой электролит.
-
Алюминиевые электролитические конденсаторы. Это когда на алюминиевую фольгу нанесён триоксид алюминия. Они имеют большую ёмкость при малых размерах, но применяться могут только в низкочастотных схемах. И ещё один недостаток — большой ток утечки.
- Танталовыми правильно называть конденсаторы из танталовой фольги, в которых диэлектрик — пентоксид тантала. Они так же компактны, как и алюминиевые, но имеют более низкий ток утечки. И ещё — они более прочные механически.
-
Твердотельные или полимерные. В них диэлектрик — полимер. Это относительно новый тип конденсаторов. Они более устойчивы к температуре (как высокой, так и к низкой), имеют маленький ток утечки, низкое эквивалентное сопротивление и большой импульсный ток. Ими можно заменять электролитические аналоги, так как они более стабильны.
- Плёночные. Ещё один из новых видов конденсаторов. Между металлическими пластинами проложена плёнка пластика. Это может быть поликарбонат, полиэстер, полипропилен и другие полимеры с диэлектрическими свойствами. Они более прочные механически, выдерживают высокие токи имея при этом очень малые токи утечки, стойки к пробою. Свойства отличные, но они имеют небольшую ёмкость. По совокупности характеристик обычно стоят в резонансных цепях (с возможным скачкообразным увеличением параметров).
-
Керамические. На керамическую основу наносится металлизированное напыление. Могут быть однослойными (малой ёмкости) и многослойными. Наиболее компактные конденсаторы, стойкие к механическим воздействиям. Но свойства керамических материалов сильно зависят от температуры, напряжения и частоты. Потому свойства керамических конденсаторов разные и зависят от вида использованной керамики. Для них также введена особая маркировка. Во-первых, потому что имеют малые размеры, а во-вторых, потому что делают из различной керамики и имеют большие отличия в характеристиках.
- Высокочастотные с воздушным диэлектриком. Это специальные конденсаторы, которые радиолюбителям не встречаются.
Это все виды конденсаторов, которые можно встретить сейчас в продаже и на платах. Как видите, их немало и выглядят они совсем по-разному. Так как часть проблем с техникой связана с выходом их из строя, то неплохо было бы разбираться в их маркировке. Так уйдёт меньше времени на поиск замены.
Как проверить электролитический конденсатор, не выпаивая
Как подключить трехфазный электродвигатель в сеть 220в
Чтобы проверить работоспособность радиодетали, нужно воспользоваться мультиметром. Делают это так:
- Поворотный рычаг на передней панели прибора устанавливают в режим измерения сопротивления.
- Клеммные стержни щупов вставляют в гнёзда «Ω» и «COM».
- Наконечниками щупов касаются выводов ЭК.
В результате исследования показатель сопротивления плавно возрастает и окончательно останавливается на значении больше 2 мОм или замирает на отметке бесконечности. Это означает, что радиодеталь находится в исправном состоянии.
Если показания мультиметра замерли на отметке, меньшей 2 мОм, то это значит, что накопитель пробит (произошло замыкание обкладок через диэлектрик).
Механизм и строение
Состав керамического BaTiO3 является совокупностью, составленной из микрокристаллов от 1 до 20 миллиметрового в диаметре. Этот микрокристалл называют частицей, и состоит из кристаллической структуры, которая показана на рис. 1 и 2. Частица разделена на много доменов при температуре ниже Точки Кюри. Кристаллические оси выровнены в одном направлении в пределах домена, таким образом, как и спонтанная поляризация. При нагревании до Точки Кюри и выше кристаллическая структура BaTiO3 изменяется от четырехугольной до кубической. Тогда, спонтанные поляризационные и доменные стены исчезают (пропадают).
Когда BaTiO3 находится в охлажденном состоянии (ниже Точки Кюри), ее кристаллическая структура поворачивается от кубической до четырехугольной, отрезки примерно до 1 % вдоль оси C и вдоль других осей – сокращаются. Тогда появляются спонтанные поляризационные и доменные стены. В то же время от воздействия «из вне» частицы искажаются. В этой стадии генерируются много мелких доменных стен, и направление спонтанной поляризации в каждом домене легко полностью изменить, даже малыми (низкими) электрическими полями. Так как диэлектрическая постоянная – пропорциональна сумме инверсии спонтанной поляризации к единице объема, наблюдается большая емкость.
Когда конденсаторы хранятся (применяются) без нагрузки при температурах ниже Точки Кюри размер беспорядочно ориентированных доменов становится большим, и они (домены) постепенно сдвигаются к устойчивому энергетическому состоянию (Рис. 3, 90 доменов). Это также облегчает сбор остаточного напряжения при кристаллическом искажении.
Кроме того, перемещение пространственных зарядов (ионы с низкой подвижностью, свободные точки кристаллической решетки и т.д.) в пределах доменной стены приводит к поляризации пространственного заряда. Эта поляризация пространственного заряда неблагоприятно воздействует на спонтанную поляризацию, преграждая ее инверсию.
Другими словами, временный переход от генерации спонтанной поляризации (спонтанная поляризация постепенно перестраивается к более устойчивому состоянию) к инверсии затруднена появлением поляризации пространственного заряда. В этом состоянии более высокое электрическое поле необходимо, чтобы полностью изменить спонтанную поляризацию в доменах, которые в свою очередь могут быть полностью изменены низким уменьшением электрического поля и снижениями емкости. Это, как полагают и есть механизм старения.
Однако, микротекстура кристаллической решетки возвращается в исходное состояние при нагревании до температуры выше Точки Кюри, в которой старение решетки начинается снова и снова. Вообще емкость многослойного керамического конденсатора с высокой диэлектрической постоянной уменьшается приблизительно линейно в логарифмическом масштабе времени – в течение 24 часов после термической обработки выше 125 C. Пожалуйста, обратитесь к прикрепленным типовым данным старения нашей продукции и номинальной емкости конденсаторов. Емкость, которая уменьшилась в результате естественного старения, имеет свойство восстанавливаться при нагревании конденсаторов до Точки Кюри и выше.
Ожидаемая емкость многослойного керамического конденсатора будет в его номинале, когда эти условия установлены на оборудовании. Мы выбираем свою амплитуду емкости, основанную на предшествующем предположении. Кстати, температура, компенсирующая значения типовых конденсаторов, не проявляют явление старения.
Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.
По типу конструкции выпускают следующие керамические конденсаторы:
- КТК – трубчатые;
- КДК – дисковые;
- SMD – поверхностные и другие.
Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.
Виды и маркировка
Применение конденсаторов и их работа
Конденсаторы находят применение практически во всех областях электротехники.
- Конденсаторы (совместно с катушками индуктивности и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п.
- Конденсаторы применяются для сглаживания пульсаций выпрямленного или входного напряжения.
- В фотовспышках, электромагнитных ускорителях, импульсных лазерах с оптической накачкой, генераторах Маркса, (ГИН; ГИТ), генераторах Кокрофта-Уолтона и т. п. т.к. при быстром разряде конденсатора можно получить импульс большой мощности.
- Так как конденсатор способен длительное время сохранять заряд, то его можно использовать в качестве элемента памяти (см. DRAM, Устройство выборки и хранения).
- Конденсатор может использоваться как двухполюсник, обладающий реактивным сопротивлением, для ограничения силы переменного тока в электрической цепи (см. Балласт).
- Процесс заряда и разряда конденсатора через резистор (см. RC-цепь) или генератор тока занимает определённое время, что позволяет использовать конденсатор во времязадающих цепях, к которым не предъявляются высокие требования временной и температурной стабильности (в схемах генераторов одиночных и повторяющихся импульсов, реле времени и т. п.).
- В электротехнике конденсаторы используются для компенсации реактивной мощности и в фильтрах высших гармоник.
- Конденсаторы способны накапливать большой заряд и создавать большую напряжённость на обкладках, которая используется для различных целей, например, для ускорения заряженных частиц или для создания кратковременных мощных электрических разрядов (см. генератор Ван де Граафа).
- Измерительный преобразователь малых перемещений: малое изменение расстояния между обкладками очень заметно сказывается на ёмкости конденсатора.
- Измерительный преобразователь влажности воздуха, древесины (изменение состава диэлектрика приводит к изменению ёмкости).
- В схемах РЗиА конденсаторы используются для реализации логики работы некоторых защит. В частности, в схеме работы АПВ использование конденсатора позволяет обеспечить требуемую кратность срабатывания защиты.
- Измерителя уровня жидкости. Непроводящая жидкость заполняет пространство между обкладками конденсатора, и ёмкость конденсатора меняется в зависимости от уровня.
- Фазосдвигающего конденсатора. Такой конденсатор необходим для пуска, а в некоторых случаях и работы однофазных асинхронных двигателей. Также он может применяться для пуска и работы трёхфазных асинхронных двигателей при питании от однофазного напряжения.
- Аккумуляторов электрической энергии (см. Ионистор). В этом случае на обкладках конденсатора должно быть достаточно постоянное значения напряжения и тока разряда. При этом сам разряд должен быть значительным по времени. В настоящее время идут опытные разработки электромобилей и гибридов с применением конденсаторов. Также существуют некоторые модели трамваев, в которых конденсаторы применяются для питания тяговых электродвигателей при движении по обесточенным участкам.
https://ru.wikipedia.org/wiki/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D0%BA%D0%BE%D0%BD%D0%B4%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80
Маркировка конденсаторов
Цветовая маркировка керамических конденсаторов
Цветовая маркировка часто используется для конденсаторов с малой площадью поверхности. Цветные полосы наносятся сверху вниз или слева направо. Номинальная емкость обычно указывается 3-5 цветными полосками, две первые из них обозначают определенную цифру. Черный – 0, коричневый – 1, красный – 2, оранжевый – 3, желтый – 4, зеленый – 5, голубой – 6, фиолетовый – 7, серый – 8, белый – 9.
Число, которое составляется из цифр, закодированных в двух первых полосках, умножается на множитель, зашифрованный в третьей полоске. Оранжевая полоса означает 103, желтый – 104, зеленый – 105.
В маркировке может присутствовать четвертая полоса, цвет которой соответствует допустимым отклонениям от номинальной емкости. Белый цвет означает, что допустимы отклонения 10 % в обе стороны, а черный – 20 % в обе стороны. Пятая полоска характеризует номинал напряжения. Красный – 250 В, желтый – 400 В.
Устройство танталовых твердотельных конденсаторов
Танталовый конденсатор относится к электролитическому типу. В его состав входят 4 основные части: анод, диэлектрик, твердый электролит, катод. Изготовление танталового конденсатора состоит из ряда достаточно сложных технологических операций.
Изготовление анода
Пористую гранулированную структуру получают прессованием из высокоочищенного танталового порошка. В процессе спекания в условиях глубокого вакуума при температурах +1300…+2000°C из порошка образуется губчатая структура с развитой площадью поверхности. Благодаря ей, обеспечивается высокая емкость при небольшом объеме. Танталовый конденсатор при одинаковой с алюминиевым устройством емкости имеет гораздо меньший объем.
Формирование диэлектрического слоя
Диэлектрический оксидный слой выращивают на поверхности анода из пентаоксида тантала в процессе электрохимического окисления. Толщину оксида можно регулировать изменением напряжения. Обычно толщина диэлектрической пленки составляет доли микрометра. Оксидный слой имеет не кристаллическую, а аморфную структуру, которая обладает значительным электросопротивлением.
Получение электролита
Электролитом служит твердотельный полупроводник – диоксид марганца, – который получают термообработкой солей марганца в ходе окислительно-восстановительного процесса. Для этого анодный губчатый слой покрывают солями марганца, а затем нагревают их до получения диоксида марганца. Процесс повторяют несколько раз до полного покрытия анода.
Формирование катодного слоя
Для улучшения контакта электролит покрывают графитовым, а затем металлическим слоем. В качестве металла обычно используют серебро. Сформированный композит запрессовывают в компаунд.
Кодовая маркировка, дополнение
Какие параметры могут быть указаны в маркировке
Как проверить конденсатор мультиметром не выпаивая, на плате
Честно говоря желательно все же выпаивать детали. Если схема простая, можно попробовать перерезать контактные дорожки скальпелем — те которые ведут к конденсатору, около его ножек.

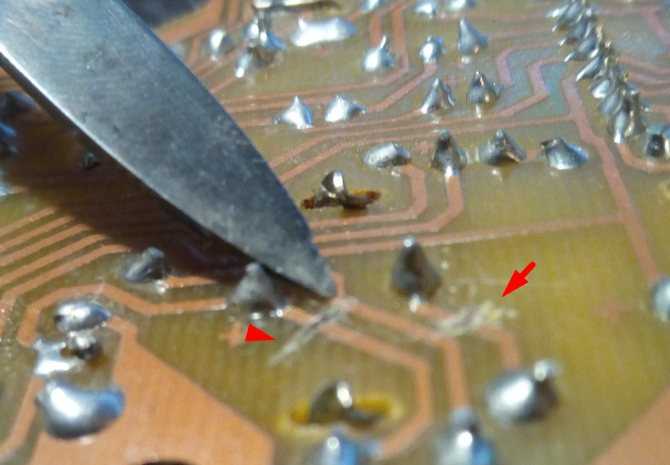

Промеряем его емкость как обычно, потом паяльником залуживаем дорожки, порезы заполняются оловом, дорожка восстановлена. Я так проверил электролитический кондер на плате моим универсальным тестером, благо тут полярность не нужно соблюдать, что удобно:
Еще один способ проверки конденсаторов на плате это — пропайка или прогрев. Некоторые неисправные электролитические конденсаторы начинают снова работать если их контакты хорошенько пропаять. Сам конденсатор прогревается при этом, после этого устройство начинает работать. Если такое случилось, нужно все равно выпаять этот конденсатор и заменить на новый.
Если есть схема устройства на которой указаны напряжения или в опорных точках — то это самый правильный вариант проверки. Сняв показания с этих точек и сверив их с теми что на схеме по цепочке можем проверить элементы схемы. А на платах различных устройств так же есть контрольные точки, по которым мастер и «вычисляет» неисправные компоненты:
Для получения исчерпывающих характеристик снова подключаем наш универсальный прибор. У конденсатора есть такая важная характеристика — его эквивалентное последовательное сопротивление (ESR). Не будем сегодня углубляться в эту тему, скажу лишь, что наш прибор прекрасно «видит» эту характеристику.
Если величина ESR превышает 5 ом, то даже при отсутствии внешних признаков (вздутие, пробой) такой конденсатор нужно выпаивать и менять на новый. Опять же для чистоты эксперимента можно промерять сначала исправный конденсатор и взять его характеристики как эталонные.
Важно! При снятии характеристик нужно помнить что полученная ESR (так же как и емкость) зависит от того, как соединены конденсаторы между собой, последовательно или параллельно. При измерении будут погрешности ввиду того, что током от прибора будут запитываться и другие элементы схемы
Характеристики и свойства
К параметрам конденсатора, которые используют для создания и ремонта электронных устройств, относят:
- Ёмкость — С. Определяет количество заряда, которое удерживает прибор. На корпусе указывается значение номинальной ёмкости. Для создания требуемых значений элементы включают в цепь параллельно или последовательно. Эксплуатационные величины не совпадают с расчетными.
- Резонансная частота — fр. Если частота тока больше резонансной, то проявляются индуктивные свойства элемента. Это затрудняет работу. Чтобы обеспечить расчетную мощность в цепи, конденсатор разумно использовать на частотах меньше резонансных значений.
- Номинальное напряжение — Uн. Для предупреждения пробоя элемента рабочее напряжение устанавливают меньше номинального. Параметр указывается на корпусе конденсатора.
- Полярность. При неверном подключении произойдет пробой и выход из строя.
- Электрическое сопротивление изоляции — Rd. Определяет ток утечки прибора. В устройствах детали располагаются близко друг к другу. При высоком токе утечки возможны паразитные связи в цепях. Это приводит к неисправностям. Ток утечки ухудшает емкостные свойства элемента.
- Температурный коэффициент — TKE. Значение определяет, как ёмкость прибора меняется при колебаниях температуры среды. Параметр используют, когда разрабатывают устройства для эксплуатации в тяжелых климатических условиях.
- Паразитный пьезоэффект. Некоторые типы конденсаторов при деформации создают шумы в устройствах.
Типы маркировок
На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.
Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.
Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.
Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:
- первые две цифры обозначают первые две цифры емкости;
- третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
- такие конденсаторы всегда измеряются в пикофарадах.
Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.
Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.
Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.
Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.
- Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:
- первые два цвета означают емкость в пикофарадах;
- третий цвет показывает количество нулей, которые необходимо дописать;
- четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.
| Цвет | Значение |
| Черный | |
| Коричневый | 1 |
| Красный | 2 |
| Оранжевый | 3 |
| Желтый | 4 |
| Зеленый | 5 |
| Голубой | 6 |
| Фиолетовый | 7 |
| Серый | 8 |
| Белый | 9 |
Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.
