Простые способы установки подрозетников

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Установка подрозетников в бетонные стены

Поскольку вам придётся сверлить или долбить отверстие под подрозетник, то заранее подготовьте все необходимые инструменты и расходные материалы.

Если говорить о том, какая нужна будет коронка, то лучше всего брать специальную для подрозетников. А материал коронки выбирайте исходя из материала стен. Для бетонных поверхностей потребуется алмазный тип. Другие могут и не справиться со столь прочным материалом.

Сам монтаж подрозетников состоит из нескольких этапов. А именно:

• нанесение разметки;
• выполнение отверстий;
• установка коробки;
• объединение подрозетников (если требуется).

Разметка

Разметка выполняется по такому алгоритму:

• сделайте замер расстояния от пола до места установки стакана;
• если напольного покрытия нет, добавляйте плюс 5 сантиметров;
• с помощью строительного уровня нанесите на стену 2 линии;
• одна линия вертикальная, а вторая горизонтальная;
• точка, где будут пересекаться линии, и станет отправной для монтажа короба;
• приложите стакан к этой точке и с помощью карандаша или маркера обведите наружный контур.

При нескольких стаканах предстоит определиться с расстоянием между центрами этих подрозетников.

• В этом случае проводится горизонтальная линия. Находиться она должна на высоте от пола, выбранной для размещения будущих розеток.
• Теперь найдите центр от первого стакана. От него нарисуйте вертикальную линию.
• Отмерьте 71 мм. После этого проведите вторую вертикальную линию.
• В этом месте и окажется центр второго подрозетника.

И уже по аналогии выполните разметку под все остальные стаканы, если их у вас более 2.

Отверстие в стене

Чтобы выполнить монтаж необходимых подрозетников в крепкой бетонной или в кирпичной стене, можно воспользоваться разными приспособлениями. Оптимальный вариант — это специальная коронка для перфоратора. Они отличаются по диаметру. По центру коронки располагается сверло, которое и центрует выполняемое отверстие.

При отсутствии коронки можно взять дрель и победитовое сверло. Сначала нужно высверлить центральное отверстие, а затем уже высверливать материал по всей окружности разметки. Некоторые используют болгарку с алмазным диском. Это уже актуально для квадратных отверстий под соответствующую форму коробки. Но в обоих случаях без дополнительного молотка и зубила всё равно не обойтись.

Установка коробки

Тут стоит дать несколько основных советов касательно того как надёжно закрепить подрозетник в бетонной стене.

Сделав отверстие, очистите его от лишней строительной пыли и мусора

Вставьте стакан для примерки.
Важно, чтобы подрозетник ходил достаточно свободно по ширине. А по глубине оставался запас около 5 мм

Он потребуется для раствора. При необходимости расширьте отверстие.
Теперь сверху или снизу этого отверстия выполните канал, по которому будет проходить проводка.
Стакан также требует подготовки. Переверните его нижней стороной с прорезями для проводов. Прорежьте одну из них с помощью ножа. Заведите внутрь проводку и вставьте стакан в отверстие для ещё одной проверки.

Чтобы закрепить элемент, потребуется сделать раствор. Обычно используют алебастровый или гипсовый. По консистенции должен напоминать густую сметану. Поскольку раствор застывает быстро, работать придётся оперативно.
Примерно за 2 минуты до того, как будете окончательно укладывать короб, смочите отверстие изнутри водой. Но только немного. Подождите, чтобы жидкость впиталась. Затем на стенки наложите слой раствора.
Проденьте через стакан провода и заднюю часть также смажьте. Вставьте в отверстие.
Отрегулируйте положение. При наличии винтов на коробе они должны располагаться строго горизонтально. А сам стакан находиться в один уровень со стеной.

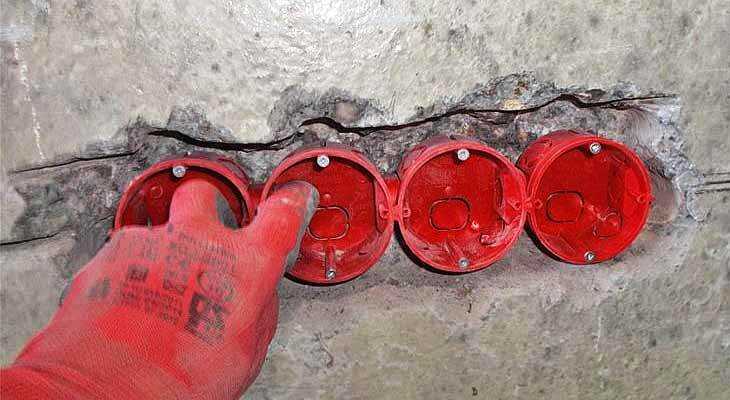

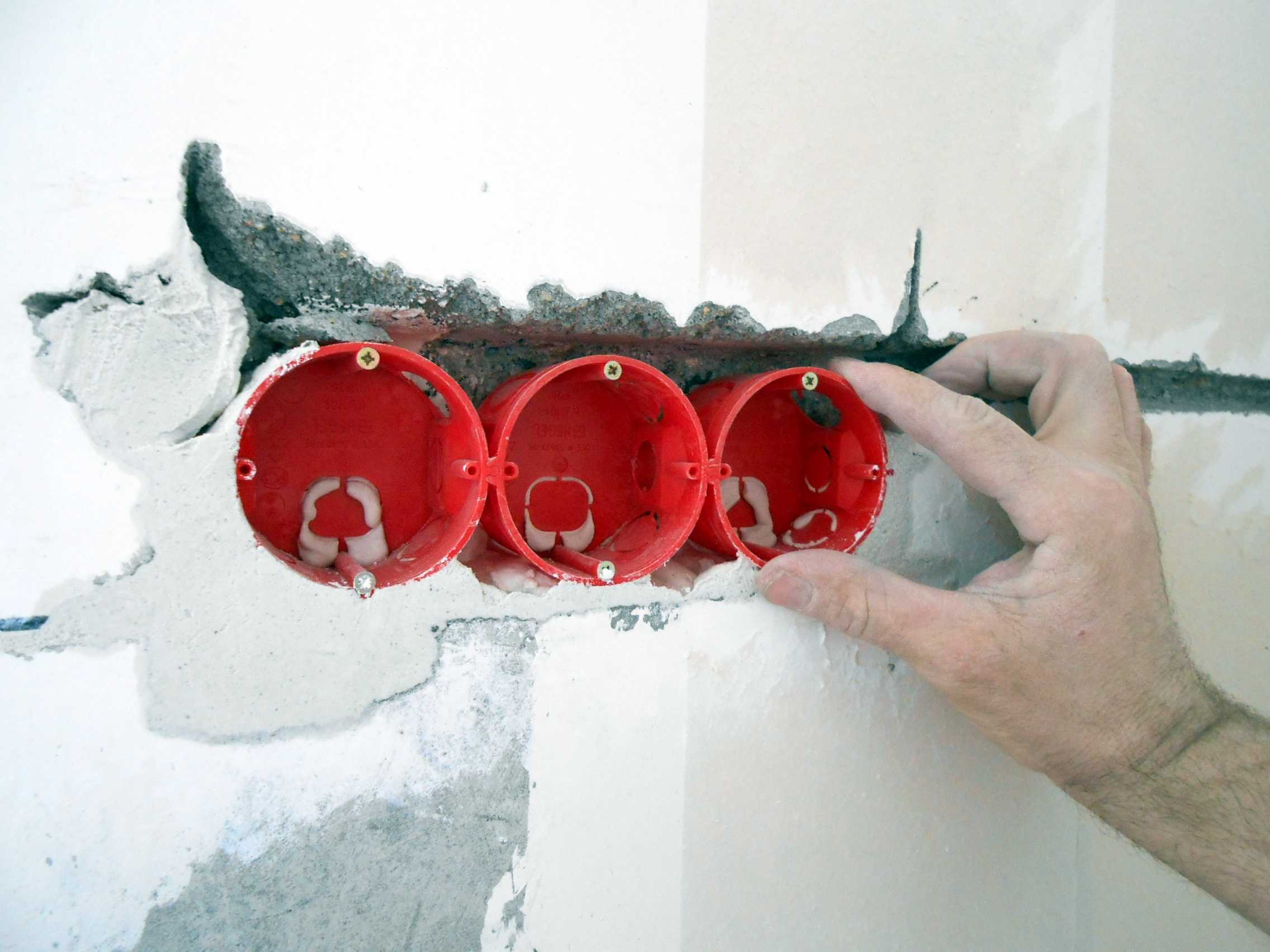

Чтобы объединить несколько подрозетников, используется аналогичный принцип установки. Только отверстия делаются по соответствующей разметке, а сами стаканы объединяются между собой боковыми креплениями. Плюс сами отверстия объединяются. Тут вам поможет болгарка или зубило.

Делаем отверстие для подрозетника

Все подрозетники по бетону монтируются в стену по средствам алебастрового или гипсового раствора, но пред тем, как установить подрозетник необходимо изготовить отверстие, в которое он будет установлен. Существует множество способов которыми можно его изготовить. Мы рассмотрим три наиболее простых и эффективных.

Способ 1. Коронка для подрозетников по бетону

Основным приспособлением для изготовления отверстий под подрозетники по бетону, является коронка по бетону и кирпичу, диаметром 70 миллиметров.

Стандартный диаметр подрозетника 67 миллиметров, у некоторый производителей так же встречается диаметр 68 мм.

Рис. Коронка для подрозетников по бетону

По диаметру цилиндра коронка для подрозетников по бетону имеет победитовые зубья, которыми она нарезает круг, в середине для центровки имеется победитовое сверло. Коронка устанавливается на перфоратор или электрическую дрель и по средствам вращения или вращения с ударом, изготавливается отверстие.

Отводим в сторону провод , чтобы не повредить его при сверлении и изготавливаем отверстие.

Коронка должна полностью утопиться в стену.

Для облегчения процесса сверления можно предварительно, по центру разметки будующего подрозетника, просверлить центровочное отверстие обычным победитовым сверлом, в этом случае коронке будет значительно легче прорезать материал стены.

Вытаскиваем коронку и доводим получившееся отверстие до нужной глубины. Сделать это можно с помощью ударной биты на перфораторе или зубилом и молотком.

Мы рассмотрели первый вариант изготовления отверстия для подрозетника, в котором применили коронку для подрозетников по бетону. Рассмотрим следующий способ.

Способ 2. С помощью ударной дрели, перфоратора и победитового сверла

Для того, чтобы воспользоваться этим способом первым делом необходимо обрисовать подрозетник. Прикладываем его к стене и обрисовываем карандашом.

Далее нам понадобится ударная дрель или перфоратор с установленным победитовым сверлом. Сверлим. Сначала центр, во всю глубину сверла.

Затем огибаем периметр по кругу. Чем плотнее и глубже будут насверлены дырки, тем легче потом будет очищать отверстие от элементов стены.

Теперь, дело остается за молотком и зубилом или перфоратором с ударной битой. Доводим отверстие до необходимых размеров.

Способ 3. Изготовление отверстия с помощью «болгарки» (УШМ)

Данный способ является самым быстрым из всех вышеперечисленных, но и самым пыльным. Объяснять его смысл, я думаю, особо не надо. Он особенно подходит, например, когда требуется установка подрозетников в бетонную стену.

Процесс выполнения простой, берем значит болгарку (УШМ), и погнали.

Режем все отмеченные линии: центральный крестик и квадрат по периметру обрисованного подрозетника. Аккуратнее с проводом.

После того как все прорезано, выбиваем зубилом или битой квадратики из отверстия и доводим его до нужной глубины. Как правило глубина круга меньше глубины подрозетника, поэтому используя данный метод будьте готовы немного постучать.

Установка подрозетника

С помощью полученного раствора фиксируем подрозетник в отверстии. Перед выполнением монтажа отверстие нужно хорошо смочить водой. Вода выполняет роль грунтовки и смывает мелкую пыль. Ждем пока вода впитается 2-3 минуты.

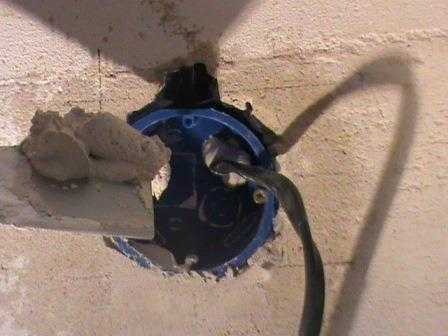

Далее, с помощью шпателя накладываем раствор во внутрь отверстия.

Одеваем подрозетник на провод и вставляем его в отверстие. Раствор должен хорошо покрыть заднюю стенку подрозетника выдавливаясь из прорезей отверстий.

Выравниваем его так, что бы винтики были расположены горизонтально полу, а сам стакан оказался заподлицо со стеной или на 1-1,5 мм глубже. Проверить установку по глубине можно приложив уровень ровной стороной к стене по диагонали подрозетника. Самое главное, чтобы он не торчал, иначе будет бугор, а следовательно в последствии возникнут проблемы с монтажом розетки или выключателя.

Основная фиксация выполнена, поэтому стакан подрозетника больше не двигаем, иначе раствор не схватиться и подрозетник как следует не зафиксируется.

Теперь, делаем дополнительную фиксацию закладывая раствор в боковые зазоры между стеной и подрозетником. Нужно не просто обмазать раствор вокруг, а именно заложить его в зазоры.

А вот теперь, можно обмазывать вокруг.

Подрозетник установлен.

Ждем полного высыхания и только затем убираем лишний раствор попавший внутрь подрозетника. Сухой он хорошо отделяется от пластмассы.

Хочу отметить, что установка подрозетников в бетонную стену производиться аналогично рассмотренному примеру. Единственной сложностью здесь, как правило является изготовление в бетоне отверстия, как было предложено выше, его лучше делать болгаркой (УШМ), способ 3.

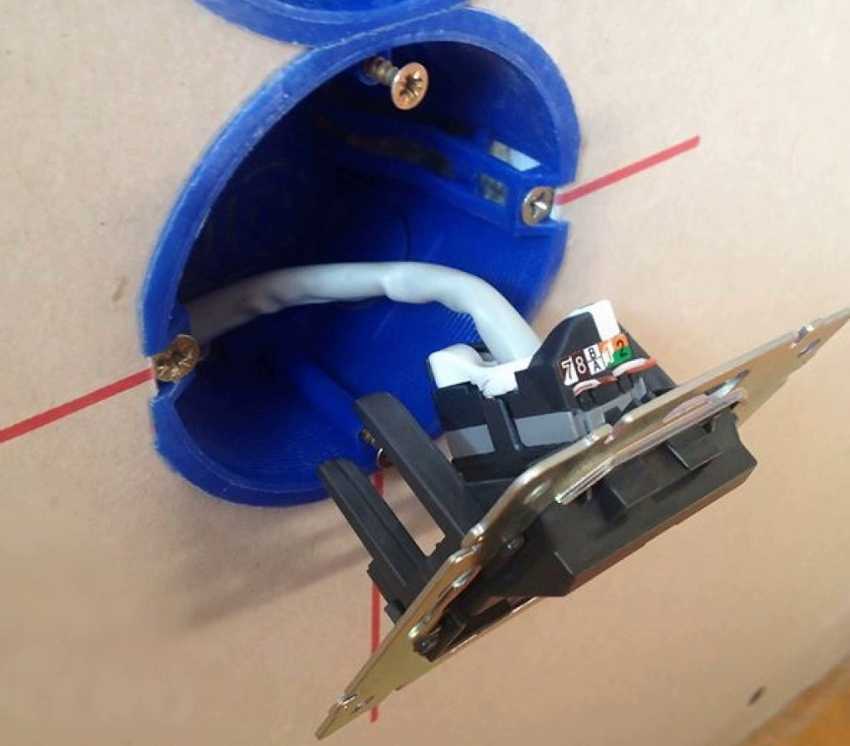

Следующим этапом идет установка розеток и выключателей, ознакомиться с инструкциями по монтажу можно на нашем сайте в соответствующих статьях.

Если вам интересен более подробное описание подключения и установки различных элементов электропроводки (розеток с заземлением и без, различных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты) вам будет интересен данный материал.

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов. Самые распространённые из них:

• Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
• С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
• С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

При помощи коронки для подрозетников

Если вы первый раз сверлите проход в стене, то для начала определитесь с размерами, а потом оправляйтесь в магазин строительного инструмента и спросите у продавца коронку для подрозетников на соответствующий диаметр. А лучше сразу купите набор, если затеяли большой ремонт – как показывает практика и личный опыт вашего покорного слуги отверстий в стенах под выключатели и розетки понадобится много и разных. К тому же помимо коронок в наборе будут специальные удлинители и сверло с победитом.

Коронка представляет из себя кусок трубы с режущей кромкой с одной стороны и фланцем для накручивания на штырь (идет в комплекте) с другой. Штырь в свою очередь фиксируется в патроне перфоратора. Обычно диаметр хвостовика варьируется от 68 до 80 миллиметров. На кромке коронки установлены режущие элементы. Это могут быть вставки из победита, алмазное напыление или простые зубцы с односторонней заточкой. Внутри коронки есть проход для закрепления сверла. Этот элемент предназначен для центровки коронки относительно будущего отверстия. Можно обойтись и без него, однако результат будет непредсказуем.

Важно: Если часто теряете ключ от патрона перфоратора или дрели примотайте его изолентой к шнуру питания возле вилки. Тем самым вы, во-первых, будете иметь его всегда под рукой, а во-вторых, обезопасите себя от травм, если вдруг, вам надо будет сменить сверло или насадку, а инструмент будет включен в сеть и произойдет случайное срабатывание.. Цены на коронки весьма умеренные, причем необязательно покупать дорогую с алмазным напылением, если вам нужно просто перенести розетки или добавить новые

Помимо стен, коронкой очень удобно вырезать отверстия в столе (для проводов оргтехники) или в кухонном гарнитуре (для установки смесителя над раковиной). Чтобы просверлить отверстие при помощи вышеописанных инструментов нудно выполнить следующую последовательность действий:

Цены на коронки весьма умеренные, причем необязательно покупать дорогую с алмазным напылением, если вам нужно просто перенести розетки или добавить новые. Помимо стен, коронкой очень удобно вырезать отверстия в столе (для проводов оргтехники) или в кухонном гарнитуре (для установки смесителя над раковиной). Чтобы просверлить отверстие при помощи вышеописанных инструментов нудно выполнить следующую последовательность действий:

1. Для начала нужно разметить стену там, где будет новая розетка.
2. Затем определяем центр размеченной окружности.
3. Потом направляем в центр сверло (вместе с перфоратором) и высверливаем.
4. Затем одеваем на перфоратор коронку, не забывая вкрутить сверло и продолжаем сверлить до тех пор, пока не получается проход нужной глубины. Как правило для розеток достаточно, когда коронка утоплена в стену на 2/3.

Как видите ничего сложного, главное не торопиться и по возможности делать углубление одним движением, плавно и без рывков.

Какие ошибки часто допускают новички

Есть несколько наиболее распространённых ошибок, которые встречаются в процессе установки подрозетников.

• Установка до финишной отделки. Из-за этого становится сложнее выровнять поверхности. Устанавливая деталь с перекосом, в дальнейшем придётся демонтировать весь короб и выполнять работу заново. За счёт дополнительного слоя штукатурки уменьшается вероятность того, что коронка упрётся в арматуру внутри стены.
• Перекос стакана и неправильные замеры расстояния между центрами. При неправильном позиционировании образуются щели. Это негативно влияет на внешний вид установленной розетки.
• Монтаж без использования подрозетника. Монтировать розетку или выключатель просто в выполненное отверстие крайне нежелательно. Это даже запрещено делать из соображений пожарной безопасности. Так не создаётся необходимая изоляция стены от электрических проводов. Это может закончиться пожаром.
• Применение монтажной пены. Чтобы упростить и ускорить процесс установки розеток, подрозетники крепят на монтажную пену. Но это грубое нарушение правил пожарной безопасности. Да, кто-то скажет о существовании негорючей монтажной пены. Но в плане надёжности крепления она существенно уступает строительным раствором. Велик риск, что при извлечении плотно сидящей вилки, вы попросту вытащите всю розетку, подрозетник и провода из стены.

Придерживаясь всех правил и инструкций, вы сможете самостоятельно установить подрозетник.

Приходилось ли ставить подрозетники? Какие использовали? Чем выполняли отверстия? С какими трудностями столкнулись?

Ручные методы работы

Начинающий мастер может задаться вопросом о том, как вырезать отверстие в плитке без болгарки или лобзика, ведь не у каждого новичка они имеются в наборе инструментов. Выйти из положения можно, используя стеклорез или пилу. Вот делаются круги для плитки с их помощью:

1. Стеклорез и щипцы или плоскогубцы. С помощью этих инструментов можно сформировать выемку на краю плитки. На кафельную плитку нужно нанести контуры будущего круга. Кафель для размягчения можно ненадолго замочить в теплой воде. Затем следует приложить резец стеклореза к контуру, нанесенному на кафельную плиту, и провести линию по разметке, не отрывая руки. Чтобы прорезать борозду необходимой глубины, следует надавить на стеклорез, но при этом не слишком сильно, чтобы не повредить кафель. После этого следует простучать обратной стороной инструмента вдоль линии среза, это позволит углубить борозду. Затем с помощью щипцов нужно отламывать небольшие фрагменты кафеля, удаляя всё лишнее. В итоге должен остаться ровный срез по контуру. Если на срезе есть небольшие неровности, то их следует отшлифовать мелкозернистой наждачной бумагой.
2. Пила с вольфрамовой струной. Использование пилы с вольфрамовой струной позволяет сделать аккуратный круг. Струну из вольфрама можно приобрести в строительном магазине и поставить на пилу вместо режущего полотна. Разметка будущей розетки наносится на обе поверхности плитки. Если дыру под розетку на кафеле нужно сделать не с краю, а посередине, то внутри нарисованной окружности следует сформировать небольшую дырочку при помощи дрели с победитовым сверлом. Затем в нее нужно вставить вольфрамовую струну и поступательными движениями пропилить круг по разметке.

При резке кафеля вольфрамовой струной не возникает никаких дефектов на материале, но на формирование каждого проема уходит до 30 минут. Поэтому данный метод не подходит для промышленных масштабов.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

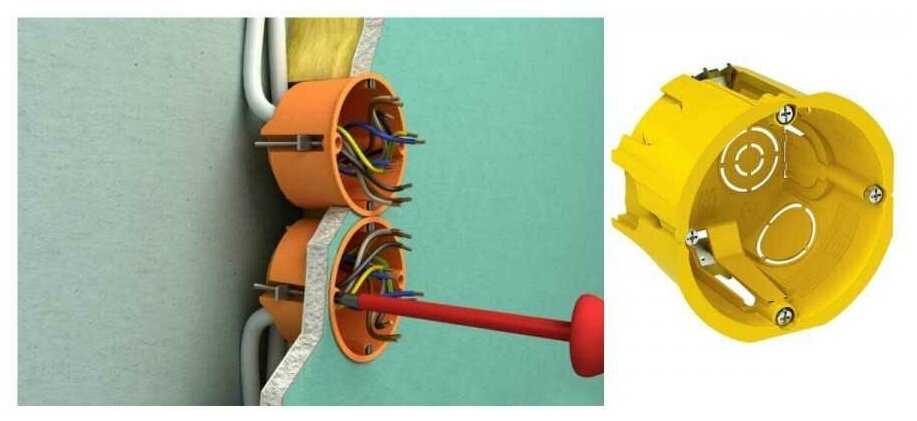

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.
