Монтаж электропроводки в деревянном доме

Кабеля, розетки и другая аппаратура

Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).

Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!

Таблица выбора сечения провода.

Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):

Видео №1.

Видео №2.

1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.

2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.

Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!

Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.

Основные требования к электропроводке в деревянном доме

Своды правил ПУЭ и СНиП разрабатываются специалистами в области безопасности. Это не каприз кабинетного чиновника, а перечень необходимых норм, соблюдение которых максимально приближает уровень «беспечности» к желаемому. Можно сказать, что сама жизнь пишет эти сухие главы, за которыми подчас скрыты человеческие трагедии.

Основной причиной возгораний в деревянных постройках является короткое замыкание электропроводки

Статистические данные о пожарах, к сожалению, не оставляют сомнений в том, что деревянное строительство всегда находится на передовой линии риска возгорания. Однако если вспомнить, что сотни (а может, и тысячи) лет наши предки жили именно в деревянных срубах, есть надежда, что всё возможно, нужно лишь грамотно разобраться с проводкой. Ведь именно она в подавляющем большинстве случаев становится причиной возгорания.

Основные требования, содержащиеся в ПУЭ и ГОСТах, сводятся к следующему:

• Расчёт проводки должен производиться с запасом до 30%. Это касается в первую очередь подбора площади поперечного сечения проводов, так как именно от этого зависит степень нагрева изоляции и вероятность короткого замыкания во время эксплуатации. Чтобы охватить всю картину электрификации в целом, необходимо подготовить рабочий проект с подробной схемой и спецификацией разводки электричества, а по окончании работ пройти сертификацию и получить паспорт проводки.
• Качество выполнения соединений не должно допускать ни малейшей возможности поражения жителей дома электрическим током.
• Нагревание и возгорание кабелей недопустимо, так как это с большой вероятностью приведёт к поджогу всего дома. Возможность коротких замыканий должна быть полностью исключена.

Существенным препятствием, затрудняющим самостоятельное проведение работ по установке проводки в деревянном доме, является отсутствие единого документа, регулирующего монтаж. Основные регламенты рассредоточены в нормативных документах ГОСТ и СНиП и не систематизированы. Поэтому при составлении проекта лучше обратиться к профильной организации, имеющей лицензию на такого рода деятельность.

Выбор способа прокладки проводов

Существует два основных способа укладки электрической проводки: внутренний и наружный. Под внутренним способом имеется в виду монтаж скрытой проводки, а под наружным – открытой.

Открытая электропроводка в деревянном доме

Открытая электропроводка в деревянном доме прокладывается по плинтусам, в кабель-каналах и коробах. Кабель-канал защищает электропроводку в деревянном доме от механических повреждений и маскирует ее расположение. Открытый способ отличается простотой и скоростью монтажа, а устранить неполадки и совершить ремонт электропроводки при необходимости можно будет в любое время. Для этого достаточно будет вскрыть кабель-канал и заменить испорченный отрезок проводки. Сами провода охлаждаются естественным образом и не подвержены перегреву. Чтобы обеспечить проводам более качественную вентиляцию, полость кабель-канала должна быть заполнена проводами максимум на 60 %. Кроме того, существует множество цветов и дизайнерских решений открытого способа электропроводки, поэтому всегда можно подобрать интересный вариант без ущерба для внутренней отделки деревянного дома

Эстетичность открытой электропроводки в строении из дерева будет во многом зависеть от мастерства специалистов, прокладывающих электросети, поэтому важно обращаться к квалифицированным электрикам с опытом работы. Электропроводка в стиле «ретро» отлично маскирует открытые провода в доме

Через равные промежутки к стене крепят изоляторы, на которые фиксируют кабель. В продаже существует специальный витой кабель, который дополняют выключателями, розетками и светильниками «под старину».

Скрытая проводка

Скрытая электропроводка предполагает размещение кабеля в специальных металлических трубах или гофрированных рукавах, спрятанных внутри стен и под облицовкой. При таком способе укладки сохраняется эстетичный внешний вид отделки дома, но скрытая электропроводка не рекомендуется для обустройства в деревянных домах, так как достаточно сложно поддается ремонту и диагностике состояния. Однако если соблюсти все меры пожарной безопасности, это вполне приемлемый вариант даже в домах из дерева. К тому же скрытая электропроводка абсолютно безопасна для самих жильцов, так как исключает случаи поражения током. Металлические трубы, в которых находится кабель, надежно защищают деревянные поверхности от возгорания в случае короткого замыкания и отличаются длительным сроком эксплуатации. Прокладку электропроводки внутренним способом можно производить только на этапе строительства. Для этого стены сверлят таким образом, чтобы в них можно было спрятать кабель. В отличие от установки открытой проводки скрытая потребует дополнительных затрат и времени на проведение работ. Прокладку кабеля необходимо сразу делать качественно и не допускать ошибок в монтаже, так как нарушения впоследствии будет сложно устранить.

Кабель-каналы и гибкие коробы

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них

Эти требования прописаны в ПУЭ.
Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Распространенные ошибки

Частые ошибки, допускаемые при монтаже электропроводки в деревянном доме:

1. Установка кабелей внутри перекрытий между этажами без должного зазора между кабелем и сгораемыми конструкциями. В случае подключения повышенной нагрузки возможен перегрев проводки и возгорание.
2. Монтаж проводов под пластиковыми или деревянными плинтусами, что не позволяет обеспечить равномерный воздушный промежуток между изоляцией и накладками.
3. Применение гофрированных рукавов из поливинилхлорида для скрытой разводки внутри стен из бревна или бруса. Допускается использование стальных трубопроводов, защищающих проложенные магистрали от посторонних воздействий.

Испытание проводки

Закончив монтаж, заказчику необходимо пригласить сотрудников электротехнической лаборатории. Цель проверки — замеры сопротивления системы в целом, сопротивления заземления и проверка всей автоматики: УЗО, автоматических выключателей, счётчика расхода тока. Если все параметры соответствуют норме, заказчик получает на руки протокол, подписанный ответственным лицом. Этот документ предъявляется в обслуживающую компанию при заключении договора на снабжение объекта электроэнергией.

После окончания работ необходимо пригласить специалиста для проверки системы и получения протокола испытаний электропроводки

При самостоятельном выполнении мероприятий по установке проводки важно соблюдать меры личной безопасности. Поражение электрическим током способно причинить непоправимый вред здоровью, стать причиной смерти

Монтаж осуществляется только при отключённом питании электросети. Ввод оборудования в эксплуатацию проводится в присутствии уполномоченного представителя проектной организации.

Проверка работоспособности системы

Существуют несколько вариантов проверки выполненных работ по электропроводке в частном доме. Самостоятельно проверить выполненный электромонтаж можно при помощи специального индикатора. Если электрика в деревянном доме установлена правильно, то он будет показывать цепь на замкнутых участках.

Пример типовой схемы электропроводки в частном доме.

Сопротивление изоляции можно протестировать мегомметром. Другой способ проверки – вызов специалистов из электролаборатории по комплексному замеру. В случае успешного завершения испытаний в частном порядке выдаётся протокол, необходимый для опломбирования электросчётчика и отчёта перед организацией, поставляющей электроэнергию.

Схема, по которой проводился весь монтаж электропроводки, помещается на стену распределительного щитка. В случае каких-либо неисправностей это поможет определить источник проблем.

Требования к электропроводке в деревянном доме

Основные правила подвода электроэнергии в домах брусового или бревенчатого типов:

• сечение электропроводки должно соответствовать мощности нагрузки с запасом не менее 20%;
• для изоляции кабелей должен использоваться эластичный материал, не поддерживающий горение и устойчивый к внешним воздействиям;
• рекомендуется открытый способ монтажа, что повышает пожарную безопасность;
• в случае применения скрытой схемы внутри перегородок необходимо смонтировать стальные трубы;
• в распределительном щите используют устройство защиты линии и общий пакетный выключатель, позволяющий обесточить дом в случае аварии или проведения ремонта;
• внутри помещений допускаются провода с медными жилами (из алюминиевого кабеля можно сделать наружную часть проводки от столбов);
• для соединения проводников из разнородных материалов следует использовать переходные гильзы, предотвращающие электрохимическую коррозию.

Проводка по дому

Следующим небезопасным местом является часть линии от ввода внутрь помещения до распределительного щитка (ВУР). Проблема заключается в том, что щиток срабатывает на короткие замыкания, возникающие в части электрической цепи, проложенной от него, и указанный участок остаётся незащищённым.

Существует три метода  обезопасить это место:

• Первый – заключается в том, чтобы весь кабель поместить внутрь трубы, как в случае проходов сквозь стену.
• Второй способ намного проще. Снаружи здания, непосредственно перед входом, устанавливается дополнительный защитный автомат, находящийся в герметичном боксе. Порог срабатывания дополнительного АЗ должен быть выше на шаг основного, расположенного в щитке.
• Третий метод самый надёжный, но и самый неудобный. Работники энергетической компании выносят приборы учёта расхода электроэнергии и ВРУ на внешнюю стену или на столб ЛЭП.

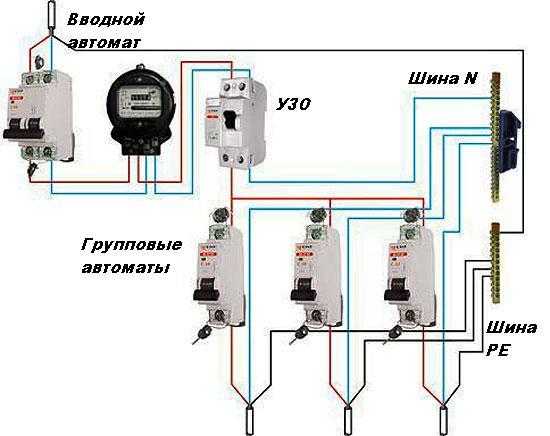

Установка щитка ВРУ

Следующий этап – это установка распределительного щитка. Кратко опишем составляющие его элементы.

Разновидности ВРУ

Итак:

• Корпус ВРУ бывает металлическим или пластиковым. Он представляет собой коробку, внутри которой имеются места для крепления счётчика электроэнергии, планка (DIN) для установки автоматов защиты, шин — нулевой и контура заземления. Не стоит экономить на размере щитка, всегда берите с запасом, чтобы при необходимости установки дополнительной аппаратуры, для неё нашлось место.
• Счётчик расхода электроэнергии, опломбированный в энергетической компании.
• Главный вводный АЗ. Он может быть двух- или трёхполюсным. На нём также ставится пломба от энергоснабжающей компании.
• Следующими в цепочке идут однополюсные автоматы защиты. Их мощность должна соответствовать каждому выделенному для них участку внутри дома. Разбивка на зоны очень удобна и более безопасна, так как при необходимости вы можете обесточить не всю цепь, а только нужную часть.

Из необязательных дополнительных устройств, рекомендуется установить УЗО. Это устройство реагирует на утечку тока и автоматически отключает электричество. Этот аппарат особенно актуален при наличии электрических линий во влажных помещениях – банях, ванных.

Дальнейшая разводка

Существует два метода разнести провода к точкам энергопотребления – скрытый и открытый. Первый проще выполнять во время строительства дома, в противном случае вы столкнётесь с масштабными переделками. Чтобы полностью обеспечить пожаробезопасность, все провода придётся помещать в несгораемую оболочку – в идеале металлическую трубу из стали или меди.

Многие используют гофру, но она менее надежна. Большие трудности возникнут и через много лет, когда потребуется заменить проводку. Подробно описывать этот метод не будем, так как это тема для отдельной статьи.

Монтаж скрытой проводки

Выбрать монтаж открытой электропроводки в деревянном доме, технически и экономически гораздо целесообразней, не говоря уже про безопасность (см. Основные требования к электропроводке в деревянном доме). Существуют несколько способов такого монтажа.

Итак:

• Ретро метод, заключающийся в том, что провода относят от деревянной стены на безопасное расстояние в 1 см. Сегодня он вошел в моду и многие производители предлагают специальные витые провода. Из-за огромного количества приборов в современном доме, как серьёзное решение электрификации рассматривать его не станем.
• Отдельные участки кабеля, чьё сечение не превышает 6 мм2, можно располагать прямо на стене. Если ваш провод не имеет двойной или тройной изоляции, то под него необходимо поместить несгораемую прокладку, которая также устанавливается под розетки и выключатели. В качестве прокладок отлично подойдут металлические пластины или паранит.
• Проводку можно разместить в гофрированную полимерную трубку, что даст более привлекательный вид, так как внутрь легко помещается несколько проводов. Этот метод идеален для технических помещений и мест с незаметными участками проводки.
• Следующий и самый распространённый способ – это использование ПВХ кабель-каналов. Они выпускаются различных размеров и расцветок, поэтому вы легко сможете разместить все провода и закрыть съёмной крышкой, что придаст законченный вид.
• Последним, самым эстетичным и дорогим методом, является использование электротехнических плинтусов. Они имеют сборную конструкцию и оснащены всеми необходимыми элементами для подъёмов к выключателям, распределительным коробкам и розеткам, прокладки углов, поворотов и прямых участков.

Способы прокладки

В деревянных строениях электропроводку монтируют по нескольким методикам:

• открытым способом в защитных гофрированных рукавах или внутри пластиковых кабель-каналов, закрепленных на поверхности стен;
• скрытым методом, предусматривающим установку металлических рукавов в перегородках на этапе строительства здания;
• на фарфоровых изоляторах, прикрепленных к переборкам (ретростиль, соответствующий внешнему виду электропроводки начала прошлого столетия).

Скрытая

При обустройстве скрытым способом необходимо снизить риск возгорания деревянных конструкций от короткого замыкания или искрения проводки. Кабели помещают в стальные жесткие трубы, дополнительно защищающие магистрали от повреждений. Методика улучшает внешний облик стен помещения и теоретически позволяет укладывать дополнительные провода. Отсутствие на перегородках каналов упрощает проведение отделочных работ. Но следует учитывать дополнительные затраты на трубы и невозможность визуального контроля состояния изоляции на проводах.

Открытая

Прокладывается по перегородкам и балкам уже после возведения сруба и позволяет установить дополнительные розетки или выключатели, под которые не требуется сверлить монтажные отверстия. При использовании гофрированных шлангов следует учесть сложность очистки поверхности от пыли и провисание ветвей при горизонтальной установке. Кроме того, ремонт участка кабеля невозможен без снятия защитного экрана. Пластиковые кабель-каналы лишены подобных недостатков, но обладают низкой прочностью и уменьшают полезный объем помещения.

Ретро-проводка

Владелец дома может проложить электрику с помощью керамических или фарфоровых изоляторов, закрепленных на перегородках с шагом 450 мм по горизонтали и до 500 мм по вертикали. Для обеспечения изгиба под углом 90° ставят 2 элемента, удерживающих провод в заданном положении. На кабелях используют тканевую декоративную оплетку, соответствующую ретростилю. Для прохода через перегородки применяют фарфоровые втулки. Недостатком является сложность монтажа. Большое количество кабельных линий на стенах ухудшает визуальное восприятие помещения.

Внутренняя проводка в доме из бруса

Внутренней проводкой считается вся электросеть, которая идет от щитка. Щиток устанавливает исключительно компания, занимающаяся электрообслуживанием вашего дома. В щиток подается ввод от наружной проводки. Правильная установка щитка — гарантия того, что не будут электропотери и связанные с ними возможные претензии энергокомпании, а также не грозит возгорание и другие неприятности, что соблюдены все нормы по безопасности. Внутренняя проводка, выполняемая от щитка, может быть открытого или скрытого типа. Каждая схема имеет свои особенности и область применения. Ниже мы рассмотрим характеристики этих схем электропроводки.

Общие правила монтажа

Устройство проводки в деревянном доме открытым способом должно выполняться с соблюдением следующих норм:

• точка ввода кабеля от ЛЭП в стену, а также точки прохождения кабеля через внутренние перекрытия только в металлических толстостенных гильзах;
• расстояние от кабеля до стены при монтаже открытым способом не меньше 10 мм;
• обязательно монтируется заземление;
• используется только кабель в негорючей оболочке;
• подрозетники и распределительные коробки в деревянном доме только из металла;
• соединения проводов между собой только в монтажных коробках, и только при помощи пружинных/винтовых клемм или пропаянной скрутки, которая закрыта кембриком или колпачком;
• непропаянная скрутка недопустима.

Обязательно устанавливают УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждую группу потребителей.

Выбор кабельно-проводниковой продукции

Розеточные группы

Согласно многолетнему опыту в электромонтажных работах в деревянных домах, для запитки розеточных групп применяется кабель типа ПВСнг, ВВГнг или NYM с маркировкой 3х2.5 мм. Это означает, что на каждую розетку должен приходить 1 кабель с 3-я жилами с сечением каждой 2.5 мм2.

Жилы кабеля имеют цветную маркировку и служат для подачи фазы (коричневый или белый), ноля (синий) и защитного заземления (желтый или желто-зеленый).

Цепи освещения

Для запитки осветительных приборов и элементов декора в большинстве случаев применяется кабель 3х1.5 мм2 типа ПВСнг, ВВГнг или NYM. Также стоит отметить что его сечение может быть и меньше, поскольку в современном освещении применяются энергосберегающие технологии (светодиодное освещение), которые значительно сократило расход электроэнергии.

Бойлеры и стиральные машинки

Поскольку как бойлеры, так и стиральные в своем составе имеют нагревательные элементы, которые контактируют с водой, для их защиты необходимо монтировать отдельный ввод с распределительного щитка и устанавливать дополнительную защиту.

Для подключения вышеупомянутых устройств необходимо монтировать кабель сечением 2.5 мм2 с количеством жил не менее 3-х. Это может быть, как ПВСнг, ВВГнг или же NYM.

Духовые шкафы, электрические плиты

В зависимости от производителя и мощности устройств, которая может достигать 7–15 кВт для надежной работы устройств необходимо монтировать кабель с сечением не менее 4 мм2 типа ПВСнг, ВВГнг или NYM.

Котлы отопления

В случае если у Вас будет установлен газовый котел отопления, то для его работы будет достаточно монтажа кабеля сечением 3х1.5 мм2, поскольку этого будет более чем достаточно для розжига пламени.

Если же в вашем деревянном доме будет смонтирован электрический котел, тогда нужно смотреть на его инструкцию по эксплуатацию, в которой указана максимальная мощность и тип питающей сети (одно- или 3-х фазная). Также в технической документации производитель указывает рекомендуемый тип кабельно-проводниковой продукции.

Если же по каким-либо причинам техническая документация отсутствует, тогда необходимо просто осмотреть бирку на котле, которая содержит мощность устройства и потребляемый ток и подобрать тип и сечение кабеля, согласно следующей таблице:

Кондиционеры

Все климатическое оборудование должно быть запитано с распределительного щитка цельным кабелем к каждому кондиционеру. В случае подключения обычных бытовых настенных кондиционеров для их подключения будет достаточно кабеля с сечением 3х2.5 мм2.

Однако если будут установлены мощные кондиционеры (напольно-потолочные, кассетные и так далее) в таком случае количество жил и их сечение может быть увеличено в зависимости от потребляемой мощности, которая указывается в технической документации.

Проведение испытаний электропроводки

Установленная в здании электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала электропроводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электрической проводки в доме.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

• Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
• Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

• В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
• Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.

Необходимость составления схемы

Перед началом монтажных работ необходимо разработать проект, обеспечивающий надежную и безопасную эксплуатацию электрического оборудования. Схема позволяет установить розетки, выключатели или распределительные щитки в доступных местах, позволяющих провести ремонт и снижающих риск возгорания. Хороший проект заранее предусматривает места установки шкафов, способных ограничить доступ к розеткам или переключателям. При составлении схемы учитывают требования стандартов по количеству розеток и расположению элементов относительно уровня пола.

Проект позволяет снизить количество перегибов проводки, которую располагают по горизонтали или по вертикали (переходы под углом внутри или снаружи стены категорически запрещены).

На схеме указывают точки установки коммутационных коробок (для деревянных строений допускается использование только металлических изделий).

2 Проектирование электроснабжения – основные моменты

Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.

Проект электроснабжения необходимо согласовать

Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.

В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при разводке электропроводки используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите провод сечением не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.

Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:

• недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
• выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
• выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
• исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).

Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки
