Как сделать теплый пол в частном доме своими руками

Квартира

Электрический теплый пол как основной вид отопления разумно использовать только в частных домах. В квартире такую систему обогрева использовать крайне не логично по нескольким причинам:

  1. Вам все равно придется платить за отопление, т.к. стояки будут проходить через Вашу квартиру.
  2. Перекрыть центральную систему довольно проблематично, да и дорого (демонтаж батарей, изменение трубной системы, сварочные работы и т.д.).

Как Вы видите, в квартирах возможность использовать электрический теплый пол как основное отопление не целесообразна из-за нескольких весомых недостатков. Если же Вас не устраивают городские услуги, Вы можете просто на просто сделать автономный обогрев квартиры, не отключая центральную систему. Такое решение проблемы рекомендуется применять в том случае, если ЖКХ поздно запускает отопительный сезон и Вам нужно лишь на время как-то выйти из положения.

Кстати, водяную систему подогрева пола также не получится использовать в многоквартирных домах, т.к. это запрещается законом. Причина очевидна – горячая вода пройдет под Вашим напольным покрытием, остынет и только после этого потечет дальше к соседям.

Области применения терморегулятора

В основном, данное устройство применялось для термостабилизации птичьих инкубаторов. Где в роли тэнов выступали маломощные электрические лампочки по 60 Вт, соединенные параллельно по 4, 6 и 8 штук, в зависимости от размеров инкубатора и количества инкубируемых яиц.

Как монтировать обогреватель для инкубатора

  • лампы должны быть равномерно расположены над поверхностью яиц, на расстоянии 25-30 см от их поверхности;
  • терморезистор должен находиться как можно ближе к поверхности яиц, но не касаться их;
  • использовать вместо лампочек можно и другие нагреватели, но с малой теплоемкостью, к примеру, вольфрамовую проволоку, натянутую на керамическую рамку в форме тетраэдра.

Плюсы и минусы теплого пола в квартире

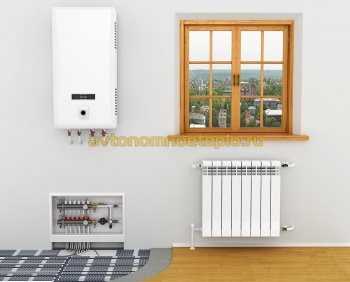

Что собой представляет

Трубы

Для начала стоит начать с выбора труб, из которых состоит система. Рекомендуется использовать металлопластиковые и пластиковые изделия. За последние годы появились несколько новинок, в том числе и трубы из сшитого полипропилена. Характеризуются как изделия, которые крайне сложно деформировать. При этом они полностью герметичны и обладают превосходной теплопроводностью. Отопительные трубы должны выбираться с умом. Не стоит использовать для теплых полов в доме изделия, предназначенные для создания системы водопровода. Подобный выбор сведет возможную эффективность устройства к минимуму. В качестве подсказки можно использовать предлагающуюся маркировку, которая расположена на каждом изделии.

Маркировки:

  • теплопроводность, которая составляет 0,44 Вт и больше;
  • расширение, не превышающее показателя в 0,025 мм.

От диаметра и шага укладки материала будет зависеть его необходимое количество.

Таблица расхода труб для теплого пола

Котел

Чаще всего используются именно газовые котлы, твердотопливные или электрические. При выборе необходимо учитывать специфику отдельного региона, в котором живет семья

Если ранее наблюдались перебои в подаче газа, то лучше обратить внимание на газовое оборудование. Расчеты касательно мощности для теплого водяного пола следует производить исходя из разных показателей

Монтаж теплого пола должен производиться только после проведения необходимых вычислений

Монтаж теплого пола должен производиться только после проведения необходимых вычислений.

Для стандартного помещения с высотой потолков не более 3 м, при наличии пластиковых окон и качественного утеплителя удельная мощность на один метр площади должна составить порядка 100 Вт. Для расчета общей мощности следует брать показатели котла и общую квадратуру дома. Подобные схемы делаются самостоятельно. Следует так же учитывать возможный запас мощности, который составит порядка 15-25%.

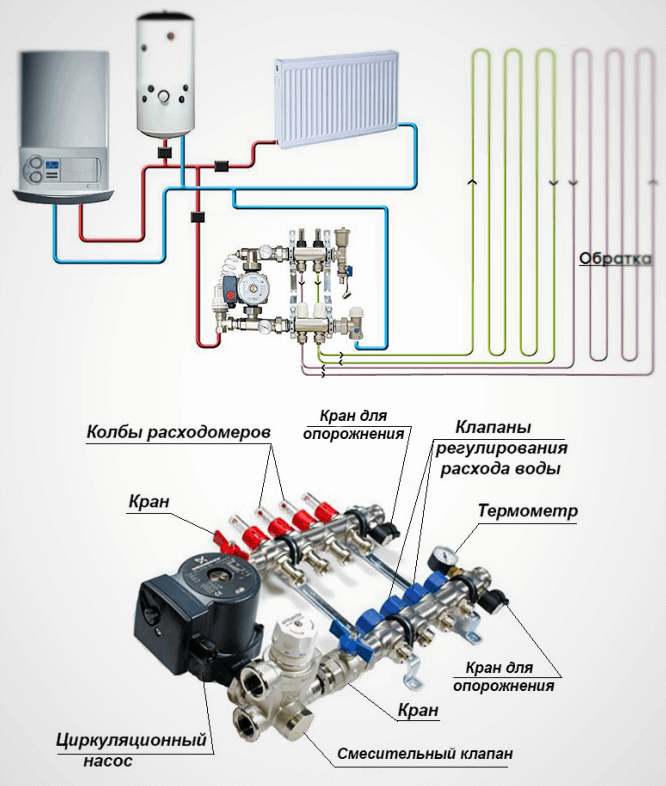

Коллектор

Его основной задачей является работоспособность всей системы водяного отопления. Он так же поддерживает установленную на терморегуляторе температуру. Здесь не стоит экономить. Следует покупать такой аппарат, в котором есть датчики сливного крана, протока и кран Маевского. Последний отвечает за отсутствие воздушных масс внутри водяного теплого пола в частном доме. Отдельно нужно будет подобрать щиток.

Насос циркуляционный

Если он не предусмотрен производителями и не входит в базовую комплектацию котла, то его приобретают самостоятельно. Устройство отвечает за циркуляцию теплоносителя внутри системы, может быть дополнено терморегулятором, который отвечает за скорость потока воды и температурный режим внутри труб

Рекомендуется обратить внимание на трехскоростные насосные системы, которые уже оснащены собственным терморегулятором.  Произвести установку подобного устройства своими руками под силу не каждому, ведь для этого требуются знания из области электротехники. Производителей много, но лучшими и более надежными считаются немцы и европейцы

Дополнительные комплектующие

В этой роли выступают различные муфты, шаровые краники, фитинги и резьбы. Для теплого водяного пола количество комплектующих рассчитывается в каждом отдельном случае. Для этого стоит учитывать особенности выбранной системы. Расчеты и планировка так же производятся индивидуально для каждого дома, который планируется снабдить теплым полом. Дачные участки нуждаются в особом типе отопления, ведь зачастую там никто долго не живет.

Как работает

Схема работы терморегулятора на примере теплого пола. (Для увеличения нажмите)

Принцип функционирования термостата достаточно прост, поэтому многие радиолюбители для оттачивания своего мастерства делают самодельные аппараты.

При этом можно использовать множество различных схем, хотя наиболее популярной является микросхема-компаратор.

Данный элемент имеет несколько входов, но всего один выход. Так, на первый выход поступает так называемое «Эталонное напряжение», имеющее значение установленной температуры. На второй же поступает напряжение уже непосредственно от термодатчика.

После этого, компаратор сравнивает эти оба значения. В случае, если напряжение с термодатчика имеет определенное отклонение от «эталонного», на выход посылается сигнал, который должен будет включить реле. После этого, подается напряжение на соответствующий нагревающий или охлаждающий аппарат.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Трехходовой клапан

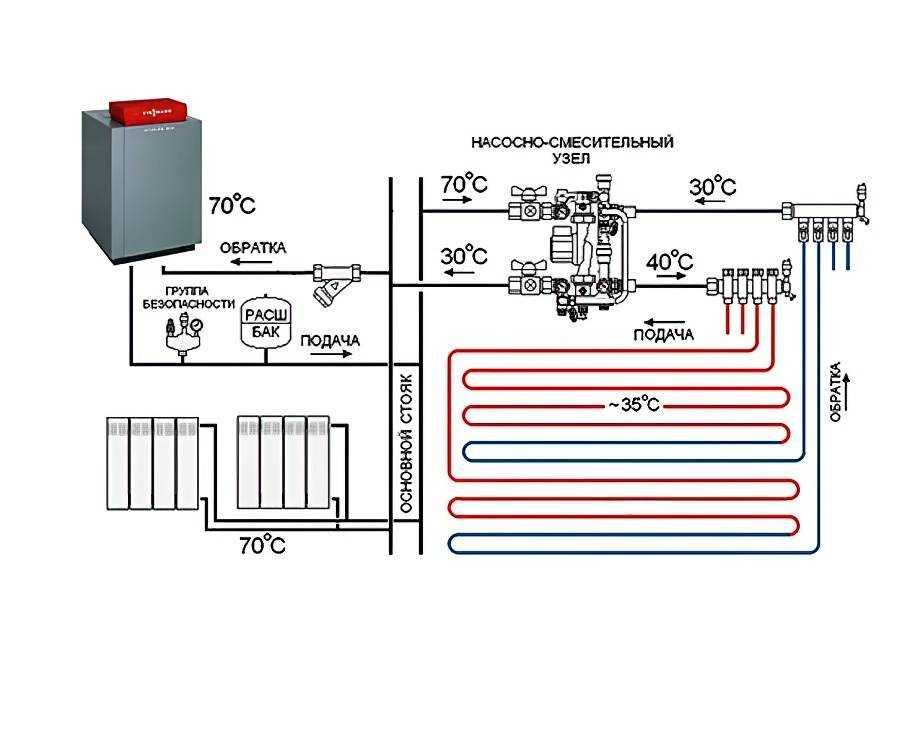

Схема включения трехходового клапана в систему отопления:

Схема включения трехходового клапана в систему отопления

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана

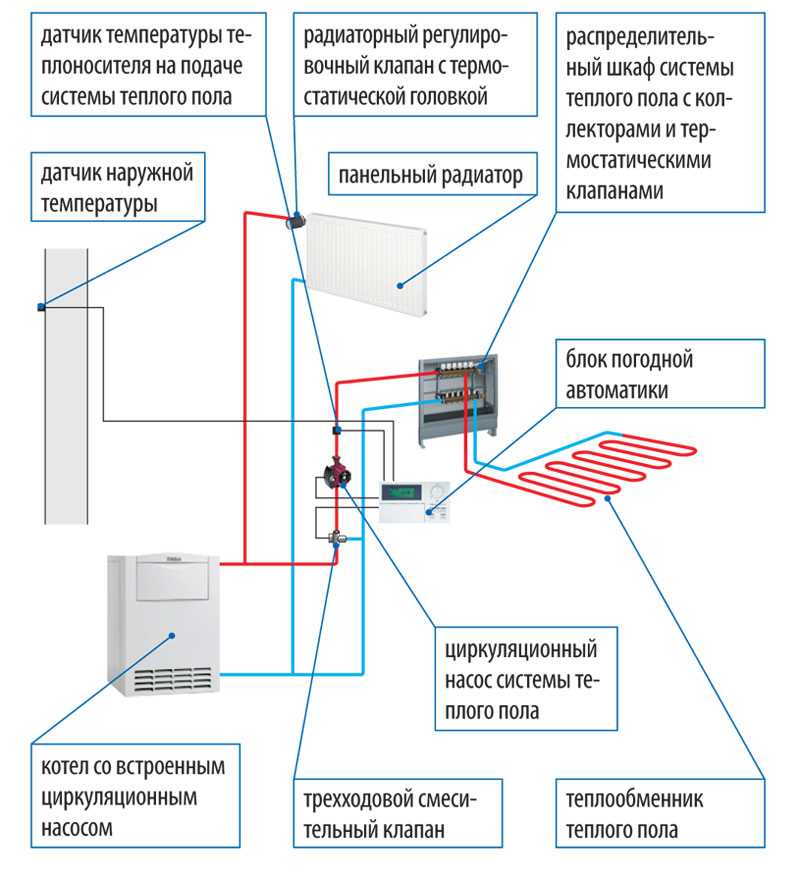

Схема обвязки газового котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Что нужно для водяного пола в квартире

Оформление – причины, почему в квартирах запрещен водяной пол с подогревом следующие:

Первая причина: Согласно жилищным нормам, не допускается увеличение тепловой мощности в квартире при замене радиаторов или внесения изменений в трубопровод центрального отопления.

Эта норма сделана для того, чтобы поддержать уровень температуры теплоносителя в пределах нормы для каждого помещения в доме. Любые изменения, связанные с увеличением энергозатрат недопустимы. Поэтому запрещается устанавливать водяные теплые полы в квартире с центральным отоплением.

Обойти эту норму можно, если после установки водяного контура общая тепловая мощность останется прежней. А для этого придется уменьшить количество радиаторов, что не всегда практично.

Вторая причина: Запрещено укладывать из-за возможной протечки контура. Придется составить проект работ и доказать, что в случае нарушения целостности трубы, вероятность того, что вода испортит жилье соседей снизу, ничтожна.

Чтобы узаконить прокладку и использование водяного подогрева пола в квартире, придется использовать качественную гидроизоляцию, сделать проект с указанными в нем материалами. Может потребоваться одеть изолирующую гофру на трубы, чтобы не допустить протечку, и выполнить другие условия теплосети.

Вероятность протечек – даже в случае грамотного устройства слоя гидроизоляции, полностью предотвратить вероятность того, что соседей снизу не зальет по причине разрыва трубы нереально.

А так как самодельный теплый водяной пол в квартире является переустройством жилой площади, материальная ответственность за ущерб полностью ляжет на виновника протечки.

Если не получится договориться мирным путем с соседями, придется выплатить компенсацию, включающую проведение ремонтных работ, издержки судебных инстанций и т.д.

Официальное оформление – получить разрешение настолько проблематично, что большинство хозяев идут другим путем и попросту самостоятельно монтируют систему отопления, подключая контур без необходимых согласований. Это расценивается как незаконная перепланировка квартиры. А самостоятельные изменения приводят к невозможности продать жилую площадь.

Единственным решением является сделать индивидуальное отопление в квартире. В таком случае потребуется только зарегистрировать изменения в планировке, в БТИ, что намного легче, чем решать вопросы с Теплосетью.

Штраф за водяной пол в квартире является не единственным наказанием. Инстанции в судебном порядке обязуют хозяина демонтировать водяной контур.

Шаг 5. Проверка герметичности соединений

Без проверки категорически запрещается делать финишную стяжку, это нужно всегда помнить. Как проверять систему?

  1. Отсоединить вход и выход контура. Выход заглушить, на вход поставить тройник. К нему подключить точный манометр и вентиль.
  2. Подсоединить к вентилю компрессор, создать в контуре давление воздуха не ниже 2 атм. Точное значение нужно определять с учетом рабочего давления теплоносителя. Во время испытаний давление воздуха должно его превышать приблизительно в два–три раза. После того как воздух в трубопровод закачан, закрыть вентиль и оставить в таком положении примерно на двенадцать часов.
  3. По истечении времени проверить показатели манометра. Любое падение давления свидетельствует о негерметичности, нужно найти проблемное место и устранить причину.

Если стравливание большое, то найти его можно «на слух», если небольшое, то придется пользоваться мыльной водой. Таким способом обнаруживают негерметичность газовых труб.

Опрессовка водяного теплого пола

Схема укладки теплого водяного пола

Из всех схем укладки труб водяного пола практическое применение нашли схемы так называемые «змейка» и «улитка».

Итак, схема змейка является самой простой в укладке и как видно из рисунка положить её можно достаточно просто. Но как обычно есть и небольшой недостаток. Из-за того, что подающая труба заходит с одного края площади комнаты, а с другого конца выходит обратка, то и пол в помещении будет прогреваться с одной стороны больше, а с другой меньше.

Вторая, самая лучшая схема укладки, это улитка. Можно заметить, что вместе с подающей трубой рядом всегда идет обратка и так чередуется постоянно, пол при такой укладке прогревается ровно.

укладка трубы улиткой

Исходя из своей практики скажу — где можно в доме уложить по схеме улитка укладывается улитка. В основном это комнаты и квадратные помещения.

В длинных узких помещениях применяем схему змейка, это узкие коридоры, кладовки, маленькие санузлы и т.д.

Расстояние между трубами теплого пола

Расстояние между трубами теплого пола называется шагом укладки и составляет обычно 150 мм. Это расстояние обеспечивает равномерно прогретое основание, и вы не будете ощущать так называемый эффект «зебры». Если нам требуется сделать «перегретую» область (в данном случае обозначается что этот участок будет не раскален до бела, а на один два градуса будет выше, чем остальная поверхность) необходимо уменьшить шаг до 100 мм. Такой подход обеспечит конвекцию, например возле внешних стен и таким образом мы избавимся от запотевания окон. Картинка с увеличенным шагом.

Максимальная длина контура теплого пола

При укладке трубы необходимо разделить всю площадь застилаемого пола на участки, которые составят отдельные контура водяного теплого пола. Причем это нужно выполнить таким образом, чтобы.

Во-первых, обеспечить потом заливку стяжки разделив их (участки) между собой демпферной лентой. Такой подход гарантирует отсутствие растрескивания бетонной стяжки пола.

Во-вторых, исходя из максимальной длины контура теплого пола. Для частного дома я рекомендую использовать трубу диаметром 16 мм и для нее длина не должна превышать 100 метров, на практике лучше ограничиваться 60-80 метрами – это оптимально. То есть каждый участок по площади выйдет по 10-12 метров квадратных.

Какую трубу выбрать для теплого пола?

При написании этой статьи (сентябрь 2018 года для информации) я задал этот вопрос яндексу и увидел, что на первых местах в поиске висят рекомендации по укладке в стяжку труб из металлопласта и еще всякая ерунда. Учитывайте этот факт пожалуйста. И если вы попадете ко мне на сайт в 2030 году и увидите этот пост не обновленным закройте немедленно.

Пройдя обучение в Академии Рехау, а также в фирме ТЕСЕ я конечно рекомендовал бы к применению только их трубы. По крайней мере они дают на них гарантийный срок 50 лет. Но в силу того, что многим покажется, что их продукция дорогая, то вердикт мой таков.

При устройстве теплого водяного пола труба должна быть выполнена из сшитого полиэтилена с маркировкой PEX-a или PEX-c. Если кратко, то это самые современные трубы, которые нужно применять для скрытого монтажа. И на данный момент времени ничего лучшего для водяного пола нет. О том какие трубы рехау для чего предназначены подробно здесь.

Режим поиска

Чтобы микроконтроллер мог взаимодействовать с датчиками DS, он должен знать их коды. Если мы заменяем неисправный датчик или снимаем его, добавляем новые датчики (также после первого включения термостата), мы должны запустить режим поиска.

Серийные номера (первые 8 бит) считываются и сохраняются в EEPROM микроконтроллера, поэтому они будут доступны сразу же при каждом включении термостата.

Обратите внимание, что при поиске датчики сортируются от наименьшего серийного номера (датчик 1) до наибольшего. Из-за ограниченного объема памяти микроконтроллера можно подключить до 15 датчиков

Запустите режим поиска, нажав TLS + TIP. Сначала мы прокручиваем температуру, затем нажимаем кнопку TLS, а затем TIP. Надпись сообщает о начале поиска, и кнопки можно отпустить. Первый найденный датчик отображается как . Поиск заканчивается обнаружением последнего или пятнадцатого датчика . Сразу после завершения поиска включается режим анимации. Если датчик не найден, отображается ошибка и поиск повторяется.

Поскольку ищутся только первые 8 бит серийного номера, может случиться так, что у двух или более датчиков этот первый байт будет одинаковым, это приведет к ошибке . Поиск повторяется до тех пор, пока мы не отключим датчик с тем же кодом, например, постепенно удаляя датчики.

Детали устройства

В принципе, в этом качестве может быть задействован любой полупроводниковый элемент, так как характеристики этих деталей всегда зависят от температуры.

Так, например, ток коллектора обычного биполярного транзистора при нагреве возрастает, что неминуемо отражается на работе усилительного каскада (транзистор перестает реагировать на входной сигнал из-за смещения рабочей точки).

Похожим образом реагируют на изменение температуры и кремниевые диоды. При температуре +25 градусов напряжение на контактах свободного диода составит около 700 мВ, а замеры на перманентном диоде покажут примерно 300 мВ. Если же температура будет повышаться, напряжение с каждым градусом будет падать примерно на 2 мВ.

Однако, у всех этих элементов есть существенный недостаток: собранные на их базе терморегуляторы с большим трудом приходится настраивать, иначе говоря, калибровать. Ведь нам только приблизительно известно, какую элемент демонстрирует характеристику при той или иной температуре и как именно он реагирует на ее колебания. Гораздо проще работать с выпускаемыми современной промышленностью термодатчиками, проходящими калибровку еще на стадии производственного процесса.

Сильного удорожания проекта покупка такой детали не вызовет. Так, например, аналоговый термодатчик марки LM-335 компании National Semiconductor стоит всего 1 доллар.

Можно использовать и его модификации – датчики LM-135 и LM-235, хотя они предназначены для применения, соответственно, в военной электронике и промышленности.

Только в данном случае все параметры досконально известны: на каждый градус по шкале абсолютных температур (Кельвина) приходится напряжение в 10 мВ или 0,01 В.

Таким образом, если мы хотим знать, каким будет напряжение стабилизации LM-335 при температуре 20 градусов Цельсия, нужно прибавить к этому значению 273 (перевод в градусы Кельвина), а затем результат умножить на 0,01 В. В данном случае получим 2,93 В. На производстве датчик калибруется по температуре 25 градусов Цельсия. Рабочий диапазон температур, в пределах которого напряжение меняется линейно и по указанному закону (10 мВ/градус) лежит в пределах от -40 до +100 градусов Цельсия.

Итак, зная точное напряжение стабилизации LM-335 при той или иной температуре, нам остается выставить соответствующее напряжение на втором входе компаратора – и настройка терморегулятора будет завершена.

  1. Схему на базе термодатчика LM-335 следует компоновать таким образом, чтобы через него протекал ток величиной от 0,45 до 5 мА. Отметим, что напряжение питания терморегулятора не обязательно должно составлять 12 В. Это значение было предложено только потому, что оно позволяет применить вместо самодельного блока питания (понижающий трансформатор + выпрямитель + стабилизатор) обычный адаптер, который можно недорого купить в магазине. Если же все делать самостоятельно, то понижающий трансформатор можно собрать в расчете на выходное напряжение в пределах 3 – 15 В. Главное, чтобы на такое же напряжение было рассчитано используемое в схеме реле.
  2. Далее подбирают сопротивление резисторов делителя напряжения и переменного резистора таким образом, чтобы при имеющемся напряжении сила протекающего через термодатчик тока находилась в указанных пределах. В принципе, датчик останется работоспособным и при силе тока свыше 5 мА, но тогда он будет сильно греться, из-за чего терморегулятор будет работать некорректно.
  3. В качестве компаратора можно применить микросхему того же производителя, выпускаемую под маркой LM-311 (модификации для «военки» и промышленности – соответственно, LM-111 и LM-211).

Используемое в схеме реле является многоконтактным (типа МКУ). В упрощенном исполнении (без аккумулятора) можно воспользоваться автомобильным реле

Важно удостовериться, что допустимая для данного реле величина силы тока соответствует мощности нагревателя

Мощность нагревателя и установка терморегулятора

В случаях, когда значение составляет приблизительно 30 А (это тот уровень, на который рассчитаны автомобильные реле), возможно применение обогревателя мощностью 6.6 кВт (исходя из расчета 30х220).

Но прежде, желательно убедится в том, что вся проводка, а также автомат смогут выдержать нужную нагрузку.

Стоит отметить: любители самоделок могут смастерить электронный терморегулятор своими руками на основе электромагнитного реле с мощными контактами, выдерживающими ток до 30 ампер. Такое самодельное устройство может использоваться для различных бытовых нужд.

Установку терморегулятора необходимо осуществлять практически в самой нижней части стены комнаты, так как именно там скапливается холодный воздух. Также важным моментом является отсутствие тепловых помех, которые могут воздействовать на прибор и тем самым сбивать его с толку.

К примеру, он не будет функционировать должным образом, если будет установлен на сквозняке или рядом с каким-то электроприбором, интенсивно излучающим тепло.

Настройка механического терморегулятора теплого пола. Виды терморегуляторов

Существует несколько видов устройств. Прежде всего, они отличаются по своему предназначению: существуют терморегуляторы для водяной и электрической систем.

Также термостаты бывают простыми (цифровыми и механическими) и сложными (программируемыми). Механический терморегулятор для теплого пола позволяет только настраивать температуру поворотом ролика с нанесенной на него шкалой. Цифровой прибор отличается от механического устройства тем, что температура на нем выставляется кнопками.

Программируемый терморегулятор для теплого пола дает возможность задавать дополнительные настройки, например, цикличность включения и выключения по времени, создание режима работы на целую неделю и т.д.

Термостат не может работать без датчика, от которого приходит информация о температуре пола или воздуха.

Конструкция датчиков может быть:

  • простой (определяется лишь температура пола);
  • инфракрасной (также вычисляется температура пола);
  • двойной (измеряется как температура пола, так и воздуха);
  • выносной или встроенной (определяется температура воздуха).

Также бывает терморегулятор для теплого пола накладной (укрепляется в коробе) или встроенный (находится в специальной нише в стене).

Отличаются термостаты еще и по своей мощности. Если площадь помещения слишком велика, то одного устройства может быть недостаточно для правильного определения температуры некоторых видов теплого пола. В этом случае поверхность пола разделяют на зоны и для каждой из них устанавливают отдельный регулятор, или же дополнительно используют магнитный пускатель.

Выбор терморегулятора должен основываться на тщательном изучении всех функций моделей, подборе дизайна, удобству монтажа. Довольно часто главным критерием становится стоимость устройства, но нужно помнить, что более дорогие программируемые термостаты позволяют в дальнейшем экономить на работе системы теплого пола. Независимо от того, какие были выбраны терморегуляторы для теплого пола инструкция по установке должна соблюдаться неукоснительно.

Принцип работы

Перейдем к разбору принципа работы непосредственно газового котла, без подключенного термостата. Допустим, на вашем котле в данный момент установлена температура 60 градусов Цельсия. Как только горелка разгорается, температура начинает стремиться к предустановленному значению (в нашем случае 60 градусов). После достижения этой температуры горелка выключается, а насос, охлаждающий теплоноситель в системе отопления, продолжает работать, а температура воды падать.

С тем, что происходит в электронике котла в это время тоже стоит разобраться. Пока котел нагревается, некий сигнал беспрепятственно проходит из точки А в точку Б по замкнутой цепи. Как только температура достигает нужных значений цепь размыкается, и горелка гаснет. Размыкает сеть ничто иное, как кусочек провода, так называемая перемычка. Релейный термостат по своей сути тоже является такой перемычкой, только работающий не на основании температуры воды, а учитывая температуру воздуха в помещении.

Монтаж ИК пленки на напольное основание

Зачем нужен

Осенью, когда центральное отопление еще не подключили, холодной зимой или ранней весной зачастую используют обогреватели. Особенность их работы — необходим контроль за нагревом. Если температура в комнате становится нормальной, прибор отключают. По мере остывания снова подключают к сети.

При этом зона комфорта у каждого своя — одним хорошо отдыхается при +18 град, другим требуется иной режим. Чтобы поддерживать постоянно необходимую температуру воздуха, приобретают терморегуляторы. Они автоматически отключают источник тепла при достижении заранее выбранной температурной точки.

Инструкция по сборке

  • лупа;
  • плоскогубцы;
  • паяльник;
  • изолирующая лента;
  • несколько отвёрток;
  • провода медные;
  • полупроводники;
  • стандартные красные светодиоды;
  • плата;
  • текстолит форгированный;
  • лампы;
  • стабилитрон;
  • терморезистор;
  • тиристор.
  • дисплей и генератор внутреннего типа мощностью в 4Мгу (для создания цифровых устройств на микроконстроллере);

Пошаговая инструкция:

  1. Прежде всего, необходима соответствующая микросхема, к примеру, К561ЛА7, CD4011
  2. Плату необходимо подготовить к прокладыванию путей.
  3. К подобным схемам неплохо подходят терморезисторы с мощностью 1 kOm до 15 kOm, и он обязан находиться внутри самого объекта.
  4. Нагревающий прибор обязан быть включен в цепь резистора, из-за того, что перемена мощности, напрямую зависящая от снижения градусов, оказывает влияние на транзисторы.
  5. Впоследствии, такой механизм будет согревать систему до того момента, пока мощность внутри термодатчика не возвратится к первоначальному значению.
  6. Датчики регулятора подобного плана нуждаются в настройке. Во время значительных перепадов в окружающей атмосфере, необходимо контролировать нагрев внутри объекта.

Сборка цифрового прибора:

  1. Микроконтроллер следует соединить вместе с датчиком температуры. Он должен иметь выходы портов, которые необходимы для установки стандартных светодиодов, работающих совместно с генератором.
  2. После подключения устройства в сеть с напряжением в 220V, светодиоды будут автоматически включаться. Это будет свидетельством о том, что прибор находится в рабочем состоянии.
  3. В конструкции микроконтроллера находиться память. Если настройки прибора сбиваются, память автоматически их возвращает в изначально оговоренные параметры.

Собирая конструкцию, нельзя забывать о техники безопасности. Во время применения термодатчика в водянистой или влажной атмосфере, его выводы обязаны герметично изолироваться. Значение терморезистора R5 может обозначаться от 10 до 51 кОм. При этом, сопротивление резистора R5 обязано иметь аналогичное значение.

Взамен обозначенных микросхемы К140УД6 можно использовать К140УД7, К140УД8, К140УД12, К153УД2. В роли стабилитрона VD1 можно внедрять любой инструмент с мощностью стабилизации 11…13 V.

В случае, когда нагреватель превышает напряжение в 100 ВТ, тогда диоды VD3-VD6 обязаны превосходить по мощности (к примеру, КД246 или их аналоги, с обратной мощностью минимум в 400В), при этом тринистор необходимо монтировать на маленькие радиаторы.

Значение FU1 также следует сделать более большим. Управление аппаратом сводится к подбору резистора R2, R6 с целью безопасного закрывания и открывания тринистора.

Описание схемы терморегулятора на микроконтроллере PIC16f84

За основу терморегулятора был взят микроконтроллер PIC16F84A. Измерительным компонентом схемы служит датчик температуры DS1621 имеющий интерфейс l2C. Он рассчитан на измерение температуры в диапазоне от -55 до +125°С. При подаче питания на устройство, микроконтроллер на первом этапе проводит инициализацию внутренних регистров температурного датчика, на втором проводит его настройку.

По окончании инициализации микроконтроллер считывает из своей энергонезависимой памяти запрограммированное значение температуры. После этого терморегулятор производит циклический опрос температурного датчика и отображает замеренное значение температуры на светодиодном индикаторе HG1- HG3. Индикация получается динамическая.

Для обозначения десятых долей градуса, десятичная точка у индикатора HG2 включена через резистор R14 на общий провод. В итоге сравнения установленного и фактического значений температуры программа выдает низкий или высокий уровень сигнала на выходе 2 (RА3) микроконтроллера PIC16f84.

Непосредственно этот сигнал управляет включением и выключением терморегулятора. В качестве узла управления нагревательным элементом можно использовать схему оптосимистор, или любой другой коммутатор необходимой мощности.

Необходимую температуру, которую должен поддерживать термостат теплых полов, можно программировать в память микроконтроллера PIC16F84A с шагом 0,5 гр. Цельсия. Выбор необходимого значения температуры производится кнопками SB1 (плюс) и SB2 (минус), а ее запись в энергонезависимую память DD1 производится путем нажатия и удержания более 1 секунды кнопки SB3 (запись).

Датчик DS1621 необходимо поместить в подходящую по размеру трубку и расположить вблизи с нагревательным кабелем теплых полов. Соединение датчика и терморегулятора необходимо произвести четырехпроводным плоским или же можно использовать две витые пары длинной до двух метров.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Вот и все особенности подключения водяной конструкции теплого пола. Нужно не забывать, что использование такой системы является незаконным, поэтому при возможности, нужно сделать ее незаметной для проверяющих органов. Оставляйте ваши комментарии, тем более, что тема для обсуждения очень интересная. И напоследок, видео подключения через отдельный теплообменник — так сказать, самая идеальная схема монтажа:

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.
