Отличие и конструкция кабелей
Существует огромное разнообразие электрических силовых кабелей в зависимости от размеров и особенности устройства. Все характеристики силового кабеля зависят от условий, в которых он будет применяться и мощности потребителей, которых будет питать. Минимальная конструкция каждого изделия состоит из нескольких важных элементов: токопроводящей жилы, защитной изоляционной оболочки каждой жилы и кабеля в целом.

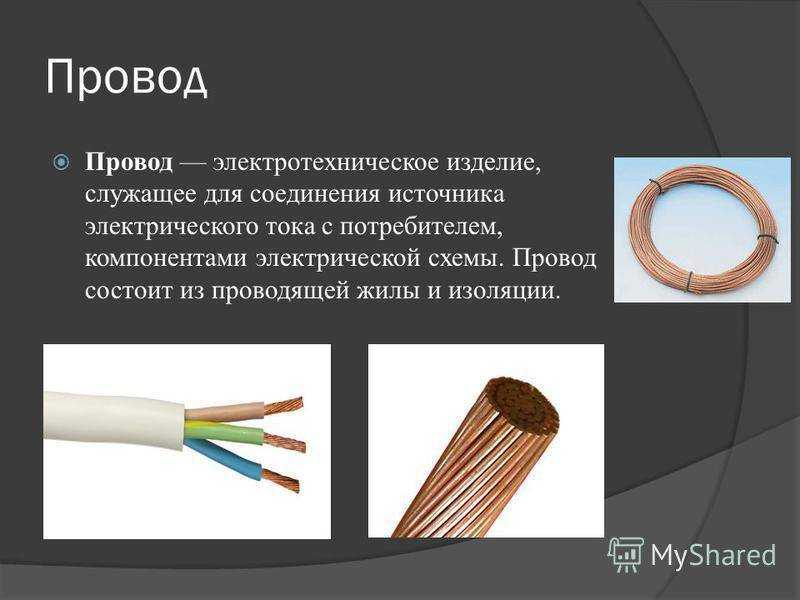

Токопроводящая жила
Алюминий или медь – это два основных материала, которые используют для изготовления токопроводящих жил. Выбор этих материалов обусловлен их высокими токопроводящими свойствами (низким сопротивлением).

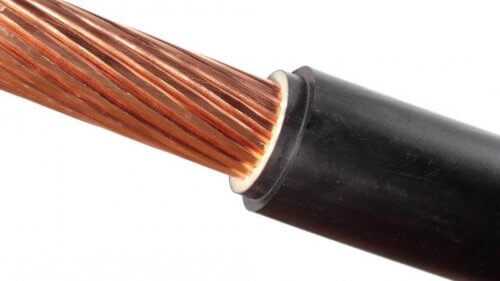

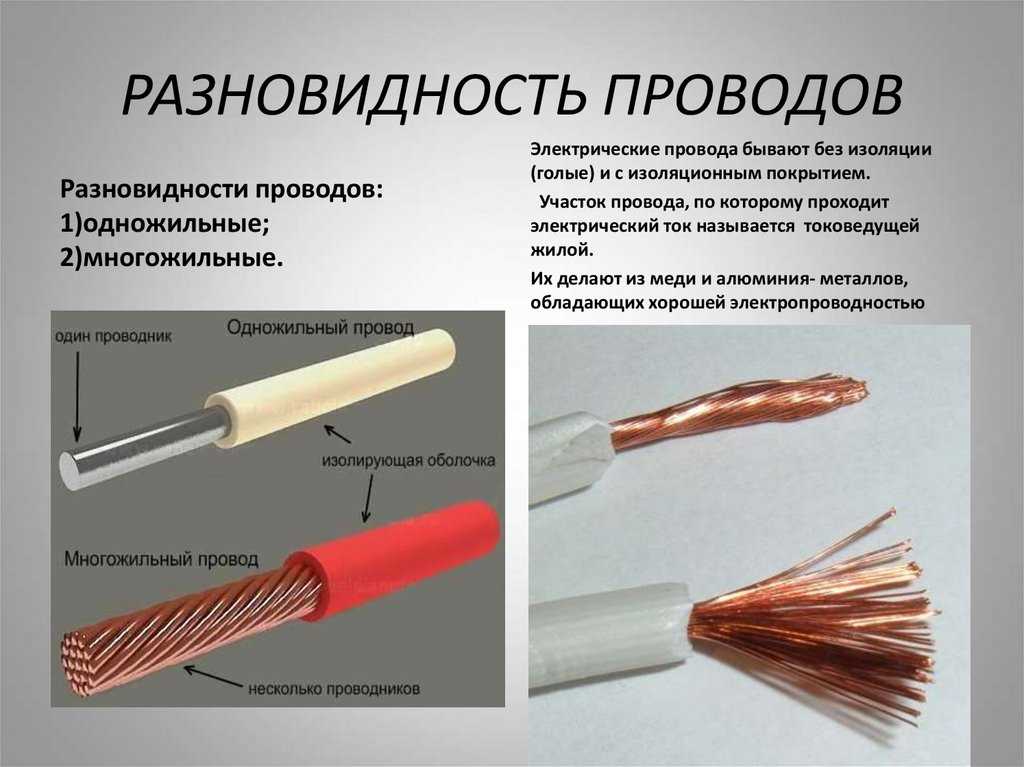

В электрическом проводе может быть различное количество жил различной формы. Они могут состоять из одиночных проволок или с многопроволочными медными жилами.
Защитная оболочка

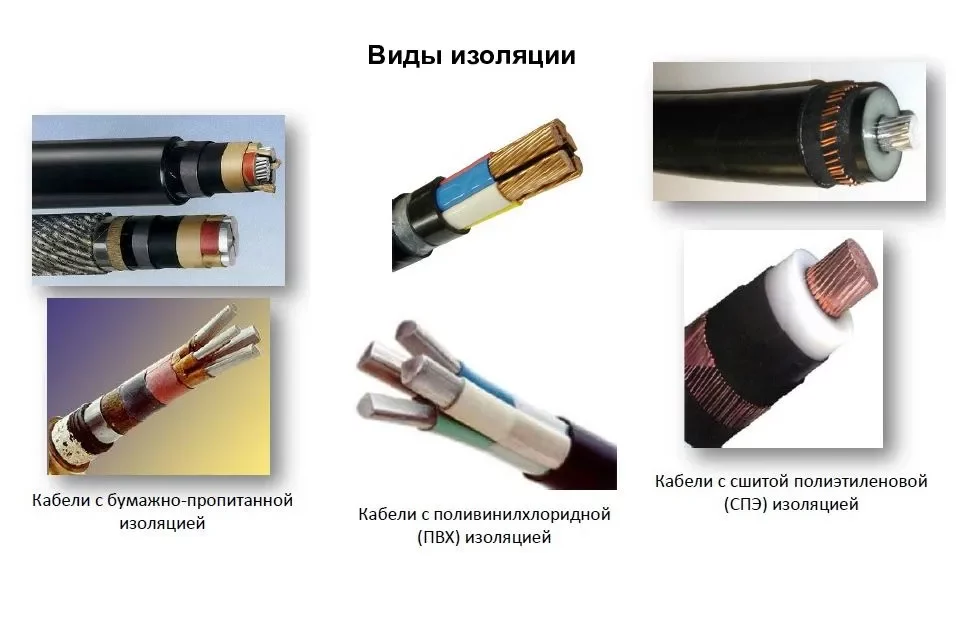

По характеру и составу защитной оболочки выделяют несколько основных видов исполнения:
- резиновая;
- полиэтиленовая;
- маслопропитанная бумажная;
- поливинилхлоридная.
С резиновой изоляцией используют при монтаже систем при максимальном напряжении на 10 кВ. Достоинствами данной изоляции является низкое впитывание влаги и хорошая гибкость, упрощающая монтаж сложных трасс. Главный недостаток – невозможность использовать в открытых сетях, в связи с неустойчивостью этого вида изоляции к ультрафиолетовым лучам и озону.
Силовой кабель с изоляцией из сшитого полиэтилена используется в сетях с любым напряжением и разделяется на группы по величине максимального напряжения. Первая группа используется при напряжении от 6 до 32 кВ, вторая – от 45 до 150 кВ и третья от 220 до 330 кВ. Такое покрытие выдерживает очень высокую температуру и влагу, а также имеет небольшой вес в сравнении с другими типами.
С маслопропитанной бумажной изоляцией электрический силовой кабель применяется для передачи электрической энергии в сетях с напряжением до 35 кВ. Для дополнительной защиты от влаги, механических и химических воздействий на бумажную изоляцию, в таком проводе имеется свинцовая оболочка. Алюминиевая оболочка не применяется в агрессивных химических средах, так как легко разрушается.
ПВХ — это один из самых распространенных на данный момент видов изоляционных материалов для электрического силового кабеля в бытовых и коммунальных сетях с напряжением до 660 Вольт, а также промышленных сетях низкого напряжения (1–6 кВ). Наибольшее распространение получила ввиду своей технологичности и низкой цены, а также высокой эластичности и негорючести.
Кабель помимо изоляции жил обычно имеет общую защитную оболочку, которая служит для объединения всех жил и защиты их от агрессивных сред, механических и других воздействий. Она так же выполняется из различных полимерных материалов, не проводящих электрический ток, может иметь различную толщину, гибкость и другие необходимые свойства.
Поиск опытных производителей проводов и кабелей
Сотрудничество с известными производителями проводов и кабелей, имеющими многолетний опыт, гарантирует, что вы работаете с компанией, которая знает отрасль и применяет передовые методы производства качественных кабелей и проводов. Посетите веб-сайт компании и изучите историю компании, почитайте отзывы о кабельном заводе, чтобы определить, насколько опытен производитель и какая у него репутация.
Конечно, не менее важно найти изготовителя с опытом создания кабельно-проводниковой продукции для вашей конкретной отрасли. Опять же, изучите сайт компании, чтобы узнать, какие типы проводов и кабелей они поставляют и для каких целей
На сайте производителя представлены конкретные модели провода и кабели, в производстве и продаже которых компания лучше всего разбирается. Это поможет вам определить, соответствует ли компания вашим потребностям.
Имейте в виду, что, хотя работа с менее опытной компанией может быть дешевле, лучше работать с опытными производителями проводов и кабелей, которые хорошо зарекомендовали себя за годы работы. Мало того, что эти компании лучше умеют создавать продукты, которые вам нужны, и поставлять их в необходимых вам количествах, они также вряд ли закроются и заставят вас искать другого поставщика проводов и кабелей.
Оценка возможностей вашего производителя проводов и кабелей
У вас, вероятно, есть очень конкретные причины, по которым вы хотите иметь дело с изготовителем кабельно-проводниковой продукции. Возможно, кабель, который в настоящее время использует ваша компания или производство, неисправен, что требует от вас приобретения более прочного продукта или даже изготовления кабеля по индивидуальному заказу. Может быть, кабель, который вам нужен, должен быть очень гибким или иметь определенный размер, или с определенными компонентами или материалами.
Какими бы ни были ваши потребности, вы должны быть уверены, что выбранный вами производитель способен предоставить вам то, что вам нужно. Это означает выбор компании, которая не только имеет производственный опыт для изготовления кабеля, но и средства для его производства в соответствии с вашим графиком, чтобы ваш бизнес мог сэкономить время и деньги. Чтобы оценить все это, вам необходимо узнать возможности производителя, прежде чем заключать с ними контракт.
Другие факторы, которые следует учитывать
В дополнение к перечисленным выше критериям оценки существует несколько других факторов, которые являются важными при выборе производителя кабеля.
Сертификаты
Важный способ определить опыт и качество продукции производителя проводов и кабелей — проверить их сертификаты. Эти документы не только показывают, что производитель соблюдают все необходимые стандарты безопасности и качества, но и определяют отрасли, в которых они могут работать. Сертификаты часто размещают на сайте производителя или предоставляют по требованию.
Персонализированное обслуживание
Ищите компанию, которая может предоставить более персонализированный сервис, которая с вниманием отнесется к вашей задаче и приложит усилия для ее решения. Скорость работы
Скорость работы
Нет ничего более неприятного, чем узнать, что ваш поставщик не может спроектировать или изготовить требуемый кабельный продукт, когда он вам нужен, особенно после того, как вы проделали долгий путь в отношениях и вложили много времени (и, возможно, денег). Ищите поставщика, который может сделать все для вас оперативно.
Гибкость
Это то, что характеризует высококвалифицированного производителя. Независимо от того, насколько проста или сложна конструкция вашего кабеля, независимо от того, насколько велик или мал ваш заказ, производитель должен быть в состоянии изготовить кабель, который вам нужен, в установленные сроки
Это одинаково важно, как для компаний, размещающих как крупные, так и мелкие заказы
Доступ к руководству
Когда возникают проблемы, вы хотите, чтобы ваш голос был услышан. Поэтому убедитесь, что ваш производитель кабелей не препятствует контакту с руководством. Скорее всего, такая возможность вам не понадобится, но ее наличие говорит о многом.
Поиск производителей проводов и кабелей с надлежащим опытом, возможностями и сертификатами для вашего бизнеса гарантирует, что вы получите именно тот тип провода или кабеля, который вам нужен.
Конструкция и область применения
Для монтажа электропроводки сетей освещения и силовых систем наиболее широкое применение находит провод марки ППВ. Он пригоден для эксплуатации в сетях с переменным напряжением, величиной до 450 Вольт и частотой до 400 Герц. В электрических системах постоянного тока ППВ может эксплуатироваться при действующем напряжении величиной до 1000 Вольт.
Провод ППВ является техническим изделием, основу которого составляют две или три токопроводящие жилы, сечением от 1,5 до 4 мм, выполненные из меди. Цельнотянутые медные жилы (1) уложены в одной плоскости и покрыты поливинилхлоридной (ПВХ) оболочкой (2). Цвет оболочки не регламентируется требованиями нормативных документов, поэтому окраска может быть выполнена на усмотрение производителя.
Внешний вид проводника:
Свойства поливинилхлоридной оболочки определяют назначение его использования для стационарной и не гибкой укладки, с рекомендованным размещением в полости труб и каналов строительных конструкций или на лотках.
Кратко о маркировке

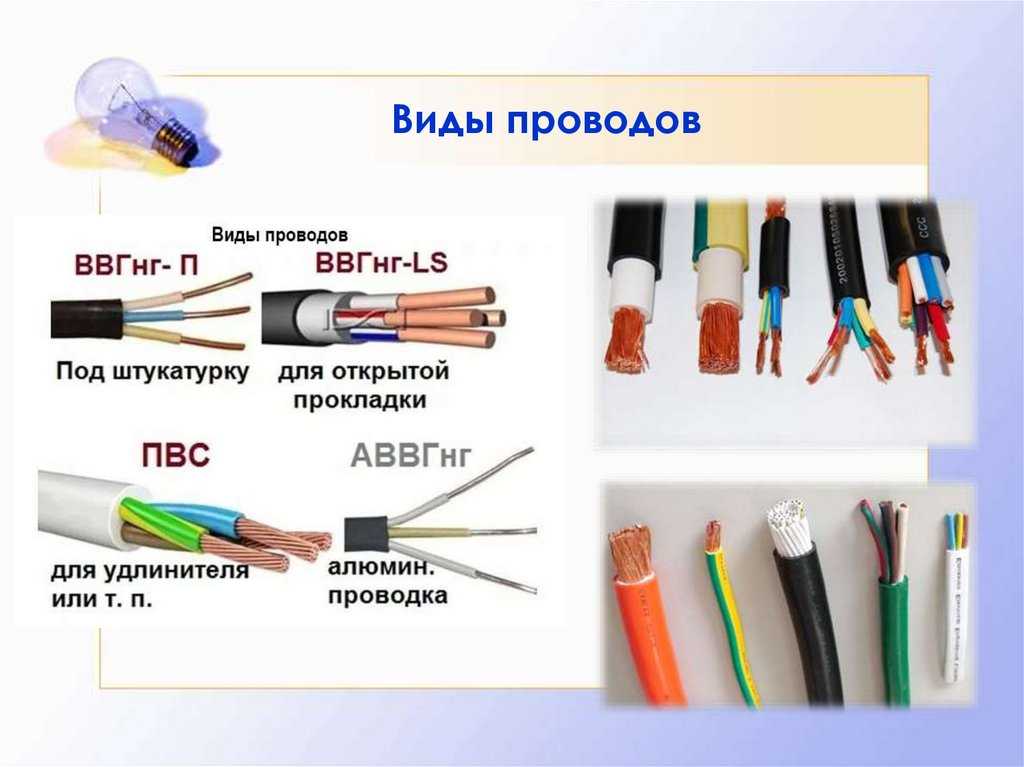

Для обозначения различных свойств силового кабеля на данный момент используют разные виды маркировки. Для обозначения материалов жилы и изоляции применяют буквы, которые стоят в маркировке в определенных местах и определяют вид и назначение изделия.
Материал жилы обозначается первым символом или его отсутствием. Например, с алюминиевыми проволоками в маркировке вида изделия, обозначается первой буквой «А» (например, (А)ВБбШв). Если символ отсутствует, то это указывает на проводник с медными жилами.
Виды изоляции обозначаются знаками следующими, после материала сердцевины. «В» — означает покрытие из поливинилхлорида (ВВГ), «Ц» — с бумажно-пропитанной изоляцией, «НР» — негорючий с резиновой изоляцией, а П – указывает на полиэтиленовое покрытие.
Защитная оболочка маркируется следующим образом: С – свинцовая, О – защита каждой отдельно, А – алюминиевая, П – из полимерных материалов, В – из поливинилхлорида.
Отдельные типы силового кабеля имеют броню для защиты от внешних негативных факторов и маркируется по типу и составу брони:
- Б и Бн: бронированный из стали и, соответственно, бронированный из стали негорючая;
- БбГ: бронированная защита из стальной профильной ленты (в том числе с защитой от грызунов);
- К: из круглых проволок с оцинковкой;
- П: из плоских проволок с оцинковкой.

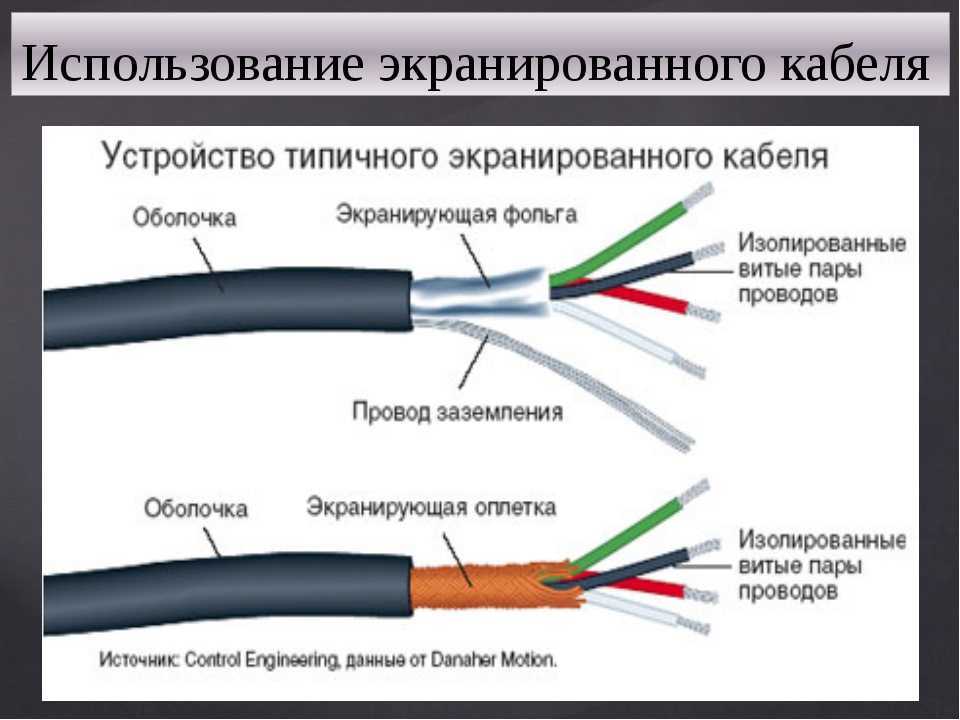

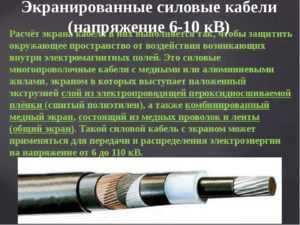

В зависимости от экранирования силовой кабель может выполняться с медным экраном по изолированной токопроводящей жиле (Э), с общим экраном для многожильного провода (Эо), герметичного исполнения (г).
Определить виды горючести материала защитной оболочки можно по специальным символам, которые указывается в конце всей маркировки: «нг» — негорючий провод, «нг LS» — негорючая защита, которая имеет низкое выделение вредных веществ.
Есть еще виды, которые выполняются с тросом внутри, с УФ-защитой, с термостойкой изоляцией, с маслостойкой изоляцией и другие виды.
Буквенная маркировка российских и зарубежных производителей отличается друг от друга, так как используются разные стандарты для видов изделий (в России маркируют по ПУЭ и ГОСТ). Но принцип обозначения остается неизменным для любого материала: каждый символ обозначает последовательность материалов от внутреннего к внешнему слою, то есть от материала сердцевины до защитной оболочки.
Для удобного монтажа, помимо буквенной маркировки силового кабеля, существует и цветовая маркировка по виду и назначению. В разных странах применяют различную цветовою маркировку, однако большинство стран придерживается официально принятому стандарту, принятому МЭК (международная электротехническая комиссия). В классическом случае, жилы синего цвета обозначают нулевой проводник, черная или коричневая – фазный провод, а двухцветная желто-зеленая обозначает заземляющий провод.
Технические характеристики
Основной характеристикой провода является его способность держать токовую нагрузку без ограничений по времени. Таблица сечений ППВ и их соответствие токовой нагрузке:
| Сечение жилы (мм2) | Двухжильный | Трехжильный |
| 1,5 | 18 Ампер | 15 Ампер |
| 2,5 | 25 Ампер | 21 Ампер |
| 4 | 32 Ампера | 27 Ампер |
При эксплуатации проводки особое внимание уделяется токовой нагрузке на провод, категорически запрещается превышать допустимый ток. ПВХ оболочка не поддерживает процесс горения, однако, при воздействии на нее высоких температур теряет свои электроизоляционные качества, что может вызвать ее разрушение и замыкание токоведущих жил
Температура нагрева кабеля при приеме нагрузки не должна превышать 70С. Исходя из токовых характеристик, в соответствии с данными таблицы сечений, допустимая максимальная токовая нагрузка на провод марки ППВ для сетей освещения, где используется двухжильный вариант, составляет 32 Ампера. В силовых сетях для трехжильного проводника действующее значение тока не должно превышать 27 Ампер.
В соответствии требованиями электробезопасности, сопротивление изоляции в условиях температуры окружающей среды в пределах 20С, должно быть не менее 1 МОм.
Необходимо отметить такие технические характеристики ППВ, как способность эксплуатироваться без ограничений при низких температурах, достигающих -50С, и стопроцентной влажности окружающей среды. Однако следует иметь в виду, что работы по прокладке провода можно осуществлять при температуре не ниже -15С. При производстве монтажа следует выдерживать радиус изгиба, который не должен превышать 10 его диаметров.
Что касается расчетной массы и наружного диаметра, значения предоставлены в таблице:
Срок службы провода ППВ, при котором сохраняются все технические характеристики, составляет 15 лет, при условии соблюдения условий эксплуатации. Производитель продукции предоставляет гарантию сроком на 2 года.
Более подробно о данном марке проводника вы можете узнать из видео:
Вот мы и рассмотрели технические характеристики провода ППВ, а также его область применения и сечения. Надеемся, предоставленная информация была для вас полезной и интересной!
