Проводка в квартире своими руками - планирование и расчет электросети

Расчет электропроводки: с чего начать

Сначала все промеряем и посчитаем. Полученные цифры следует умножить на 1,15 или 15%. Это стандартный запас при технических расчетах.

Если вы не можете все промерить и надо знать «хотя бы примерно», то можете пользоваться простым приближением: площадь помещений (в квадратных метрах) умножается на 2! То есть для стандартной двухкомнатной квартиры общей площадью 50-53 м2 потребуется около 100 м кабеля. Как ни страшно это звучит. А уж если в бой вступает дизайнер, то готовьтесь умножать на 3, а иногда на 5. Обычно он сам все посчитает и «порадует» Вас.

А что если используется несколько типов проводов? Тут, к сожалению, имеется риск. Попробуйте брать из расчета 1:2. Одна часть на
, две части на электроснабжение. Если требуется проложить отдельный кабель до стиральной машины, кондиционера или электроплиты, то придется вымерять длины по конкретной траектории.

Автоматических выключателей сразу вагон брать не нужно. Эти вещи покупаются под конкретные задачи и их количество, как правило, всегда известно. Просто купите в меру вместительный электрощиток, чтобы наращивать номенклатуру по необходимости. Например, был куплен обычный
на одно место, то при желании можно установить дифференциальный на 2 места или УЗО.

Всего не учесть и не предусмотреть, но попытаться можно.

Тут все по максимуму.

1. Количество точек энергопотребления (розетки, выключатели и светильники):

На кухне — спаренные розетки во всех четырех углах плюс 2 колодки на 4-5 розеток в рабочей зоне для печек, соковыжималок, комбайнов, электрочайников и др. В ванной — 2 розетки (или 1 спаренная) под стиральную машину, фен, электробритву и др. В комнатах — спаренные розетки во всех четырех углах еще 2-3 розетки для фумигаторов, ночников, подзарядки различных гаджетов. Выключатели ставятся из расчета 1 выключатель на помещение, но если у вас квартира в двух уровнях, следовательно, с лестницей, или в помещении 2 двери и возле каждой вы хотите поставить выключатель, тогда вам понадобятся специальные выключатели и дополнительная электропроводка. Количество светильников на потолке и на стенах зависит от вашей фантазии, но как минимум по 1 на комнату (меньше не имеет смысла).

2. Длина
:

Посчитайте по плану общую длину проводов и умножьте полученный результат на 1.2. 1.2 — это поправочный коэффициент, учитывающий дополнительный расход провода при электромонтажных работах и возможные ошибки при расчетах. Есть более простой, но менее точный способ: площадь квартиры умножьте на 3. Например для стандартной 2комнатной квартиры площадью 50 м 2 необходимо 150 метров проводов.

3. Тип провода
:

Лучше использовать медный двухжильный провод с многопроволочными витыми жилами. Если при прокладке проводов вы будете использовать пластиковый гофрорукав, то достаточно купить провода с обычной изоляцией. Во всех остальных случаях лучше использовать провода с двойной изоляцией, или, говоря по-научному, электрокабели. Однако, если у вас в загашнике имеется алюминиевый двух или трехжильный провод с литыми жилами еще советского производства — можете его использовать, лишь бы крысы изоляцию не проели и сечения для ваших нужд хватило.

4. Сечение:

Тут все зависит от того, какая у вас будет максимальная нагрузка. В стандартном варианте основные потребители энергии — стиральная машина-автомат (мощность до 2,2 киловатт, сила тока до 10 ампер) и электрочайник (мощность до 2,2 киловатт, сила тока до 10 ампер), остальные стандартные электроприборы (кухонные комбайны, пылесосы, компьютеры, телевизоры, освещение) могут добавить до 3 киловатт, но если использовать теорию вероятности, то получится 1 киловатт. В сумме — 5.4 киловатта или 24 Ампера. Это значит, что для основной разводки вам подходит стандартный кабель с сечением жилы 2.5 мм. Для освещения (провода от комнатной распределительной коробки до светильника, между светильниками и от коробки до выключателя) достаточно кабеля сечением 0.5 — 0.75 мм 2 . Электроплиты с духовками потребляют до 10 киловатт. Кондиционеры добавят по 0.1 киловатт на каждый м 2 . Теплые полы — по 0.2 киловатта на каждый м 2 . Так что считайте, а определить необходимое вам сечение можно по таблице:

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональна напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка

К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Перенос (добавление) розеток и выключателей с подключением в распределительную коробку

Тут основные рекомендации те же. Но перед тем как добавлять (переносить) розетки, рассчитайте нагрузку. Советская электропроводка выполнялась из алюминиевых двух и трехжильных проводов с литыми жилами. Такая проводка выдерживает кратковременную нагрузку до 25 ампер. Если ваша нагрузка будет больше, лучше сразу поменяйте проводку.

Да, еще. Распределительная коробка — это такая черная блямба на стене у потолка, которая постоянно мешает клеить обои вашей жене. Но если ваша жена не любит клеить обои (что по моему мнению маловероятно) или у вас стены гладкие и найти коробку вы не можете, то ищите .

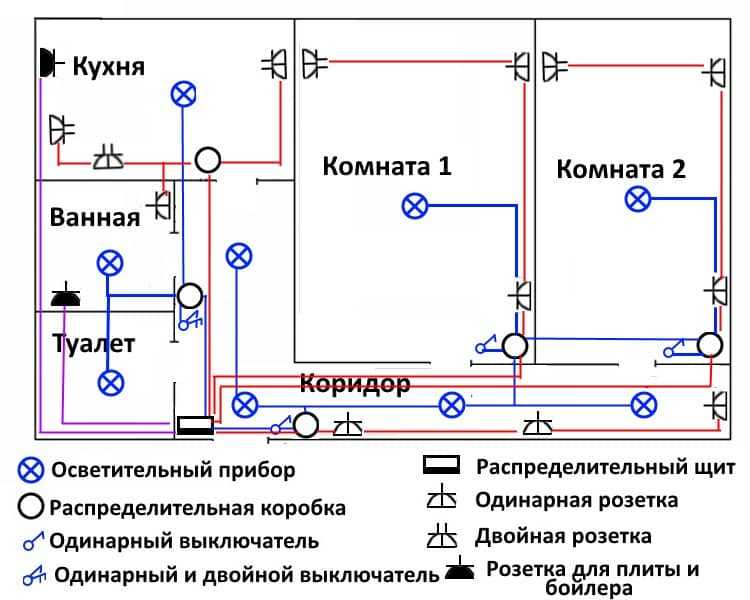

План и схема электропроводки в доме. Зачем они нужны?

Планы электропроводки могут выглядеть по разному. Чаще всего их представляют в виде схемы электрики, нанесенной на планировку:

Чаще всего с проблемой отсутствия плана и схемы электропроводки сталкиваются покупатели жилья в многоэтажных новостройках: квартир, таунхаусов. Что же касается владельцев частных домов, то у них, как правило, есть в наличии такая документация.

Что же делать жильцам многоквартирных домов? Можно обратиться в ЖЭУ, но самый лучший вариант – это когда схема составляется прямо вами или с помощью специалистов.

Чтобы составить схему проводки правильно, нужно иметь определенный багаж знаний, а также хотя бы основы сведений об электротехнике. Если таких знаний или навыков у вас нет, то лучше пригласить специалиста. Электрики смогут в короткие сроки составить подробный план, в котором будут учитываться все особенности вашего дома, квартиры или таунхауса. К тому же профессионалы, при необходимости, смогут заменить старую проводку или имеющуюся неисправность.

Если же вы имеете представление о том, с чем вы столкнетесь при составлении схемы, либо при разработке проекта, а также при выполнении работ в электрической системе, то следует учесть, что существует несколько вариантов соединения электрических цепей.

Вот эти способы:

Последовательный;
Параллельный;
Смешанный.

При последовательном способе прокладка электропроводки в доме или квартире проходит очень просто: каждый элемент цепи будет следовать за предыдущим. Для данного способа характерно отсутствие каких бы то ни было узловых соединений.

В качестве примера такого соединения можно привести елочную гирлянду, где все элементы сосредоточены на одном проводе. Правда, у данного способа разводки есть серьезный минус – при повреждении одного элемента, цепь отключается полностью.

Параллельный способ подразумевает, что при включении все детали цепи не соединяются между собой, поскольку они соединены в два узла. Главное достоинство этого метода – это продолжение функционирования электропроводки, даже если из строя выйдет один из элементов.

При смешанном способе на одном участке цепи применяются оба типа соединений.

К выбору способа разводки очень важно подойти с большой ответственностью, поскольку от этого будет зависеть то, насколько стабильно будет функционировать подача электроэнергии в помещениях дома. Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало

Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников.

Разводка электрики в доме, прежде всего, должна быть надежной. Так как вопрос комфорта можно скорректировать, а безопасность – нет. Разве что придется производить замену кабеля и фурнитуры, что приведет к дополнительным денежным и временным затратам.

Поэтому в этом вопросе не стоит экономить — лучше использовать только качественное оборудование и нанять профессиональных электриков.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок

Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос: Сколько линий нужно проводить для комнаты?

Ответ: Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.
