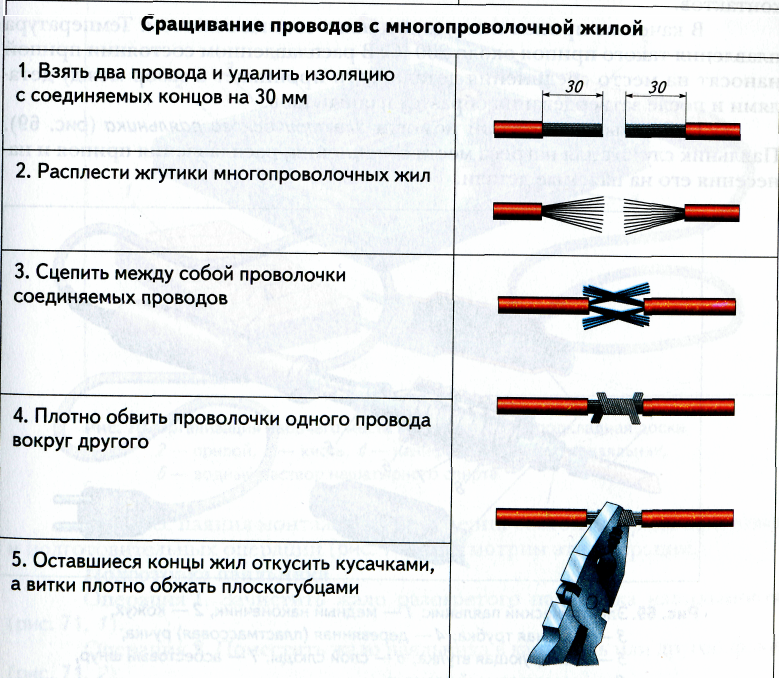

Как правильно скручивать провода между собой

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.  При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Ножевые клеммы

Сегодня применяется еще один электрический разъем. Его называют ножевой клеммой. Это надежное, прочное соединение. Такие клеммы просты в монтаже и эксплуатации. Провода в этом случае коммутируются при помощи специальной токопроводящей пластины. При выполнении зажима проводов этот конструкционный элемент перерезает оплетку вокруг жилы. Поэтому при выполнении такого соединения провода не требуется зачищать.

Благодаря своим особенностям представленная разновидность клемм считается надежной и прочной. При установке мастер должен применять усилие, дабы хорошо зафиксировать концы проводников. Это считается нормой. Для зажима иногда приходится применять пассатижи.

Представленная разновидность клеммных разъемов производится для неразъемных и разъемных типов соединения. В первом варианте мастер должен тщательно продумать все нюансы организации схемы электрики. Этот процесс проводится до начала монтажных работ.

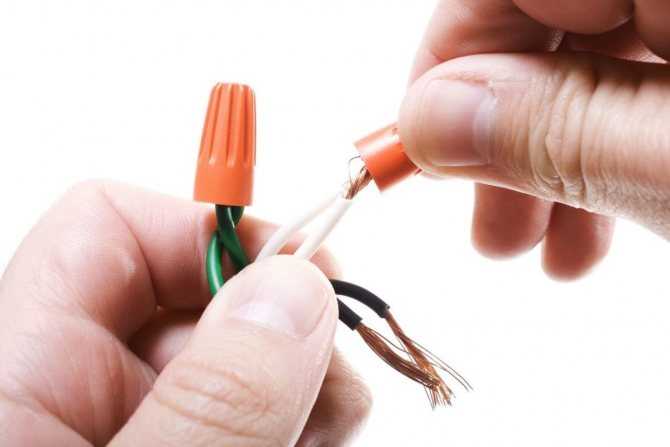

Установка колпачков СИЗ

СИЗ расшифровывается как соединительные изолирующие зажимы. Изделия представляют собой обыкновенные пластиковые колпачки, имеющие внутри специальную пружину, которая и держит провода.

Чаще всего такие колпачки используют для соединения жил в распределительных коробках.

Преимущества использования данных изделий:

• низкая стоимость СИЗ;
• колпачки изготовлены из негорючего материала, поэтому самовозгорание электропроводки в месте скрутки не произойдет;
• быстрый монтаж;
• колпачки имеют широкий ассортимент цветовых оттенков. К примеру, если провода не имеют цветовой маркировки, с помощью СИЗов можно отметить фазу, ноль и заземление (использовав белый, синий и зеленый колпачок).

Недостатки:

• относительно слабое качество изоляции и фиксации;
• невозможно соединить алюминий с медью.

Современные разъемы

Многие электрики для обеспечения прочного контакта жил применяют соединитель «папа-мама» для проводов. Этот тип разъемов известен уже давно. Подобная разновидность разъемов разделяется на вид «папа» со штекером или вилкой, а также «мама» с розеткой или гнездом. Внутри одной серии такие разъемы совместимы между собой.

Это один из самых надежных, современных типов контакторов. Соединить неправильно провода при таком подключении не получится. Штырьки «папы» будут полностью совпадать с внутренней конфигурацией гнезд «мамы». В некоторых случаях для точности монтажа применяется окраска мест подключения. Это позволяет понять, для какого потребителя предназначен разъем, не перепутать их.

В продаже представлены разъемы «мама-мама» и «папа-папа». Это удлинители. В зависимости от принадлежности к каждой категории применяются контакторы с розеткой или штекером.

Преимущества и недостатки коммутации клеммами

При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

• конструктивное разнообразие соединителей;
• возможность демонтажа и ремонта;
• простота, скорость и доступность установки;
• электробезопасность, корпус из диэлектрика предохраняет от поражения током;
• устойчивость к механической нагрузке и вибрации;
• возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

• выделение дополнительного места в щитках и распределительных коробках;
• высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

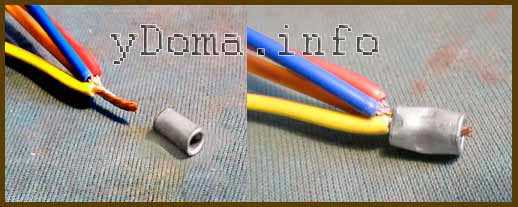

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Подготовка к скручиванию

Перед скручиванием с токоведущих жил необходимо снять слой защитной изоляции. Обычно эта операция производится при помощи ножа. Во время работы нужно стараться не повредить лезвием инструмента металлический токовод. В противном случае он способен надломиться в ослабленном месте. В особенности это касается мягких многопроволочных жил кабелей.

Если снимать изоляцию предстоит с алюминиевого кабеля, то необходимо избегать его перегибов. Этот металл плохо справляется с частыми деформациями. Поэтому кабель из алюминия способен сломаться во время зачистки.

Снятие изоляции с кабеля

Клеммные колодки

Одним из наиболее простых, но в то же время надежных методов коммутации является использование клеммников. Существует множество таких устройств, но в основном востребовано винтовое соединение. На сегодняшний день можно приобрести различные устройства, подбирать которые необходимо в соответствии с размерами проводов.

Клеммник представляет собой конструкцию в пластмассовом корпусе. В него впаяны гнезда или пластинки из металла. Внутрь вставляют оголенную жилу, а затем зажимают при помощи винта. После этого нужно убедиться, что фиксация надежная. Для этого достаточно подергать проводник. В силу того, что места совмещения остаются оголенными, клеммные колодки допустимо использовать только в помещениях с нормальными показателями влажности.

Основные преимущества заключаются в простой и быстрой группировке проводов, а также низкой стоимости изделий. Кроме того, процесс не требует специальных знаний и навыков. Существенным плюсом считается то, что подобным способом можно легко соединить проводники различных диаметров и материалов (медь и алюминий). Это обусловлено тем, что прямой контакт между металлами отсутствует.

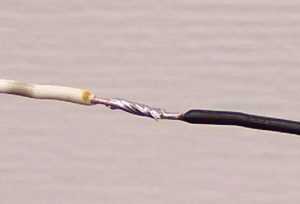

Ошибки при изготовлении скрутки

Большинство ошибок связаны с формой, размером и натяжением скрутки. Чтобы качественно соединить два провода, их следует равномерно намотать друг на друга. Между тоководами должно получиться максимальное по площади пятно контакта. Считается неправильным накручивание одной жилы на другую, если они обладают отличным сечением.

Другая ошибка — слишком короткая скрутка. Чем она длиннее, тем больше площадь соприкосновения. А значит ниже сопротивления и возможный нагрев. Длина хорошей скрутки составляет не менее 5 см.

При выполнении соединения необходимо правильно выбрать натяжение. Слишком большое усилие способно сломать скрутку, а малое приведет к ухудшению электрического контакта.

Электрики, монтируя проводку, нередко используют различные приспособления для затягивания. Они представляют собой биту со специальной насадкой под провода, которая вставляется в любую дрель. Подобное приспособление превращает электроинструмент в полуавтоматический станок для монтажа проводки. Его возможно сделать самостоятельно. Но намного проще приобрести готовый. Например, насадка на шуруповерт от фирмы Tundra, помимо соединения жил, способна снимать изоляцию.

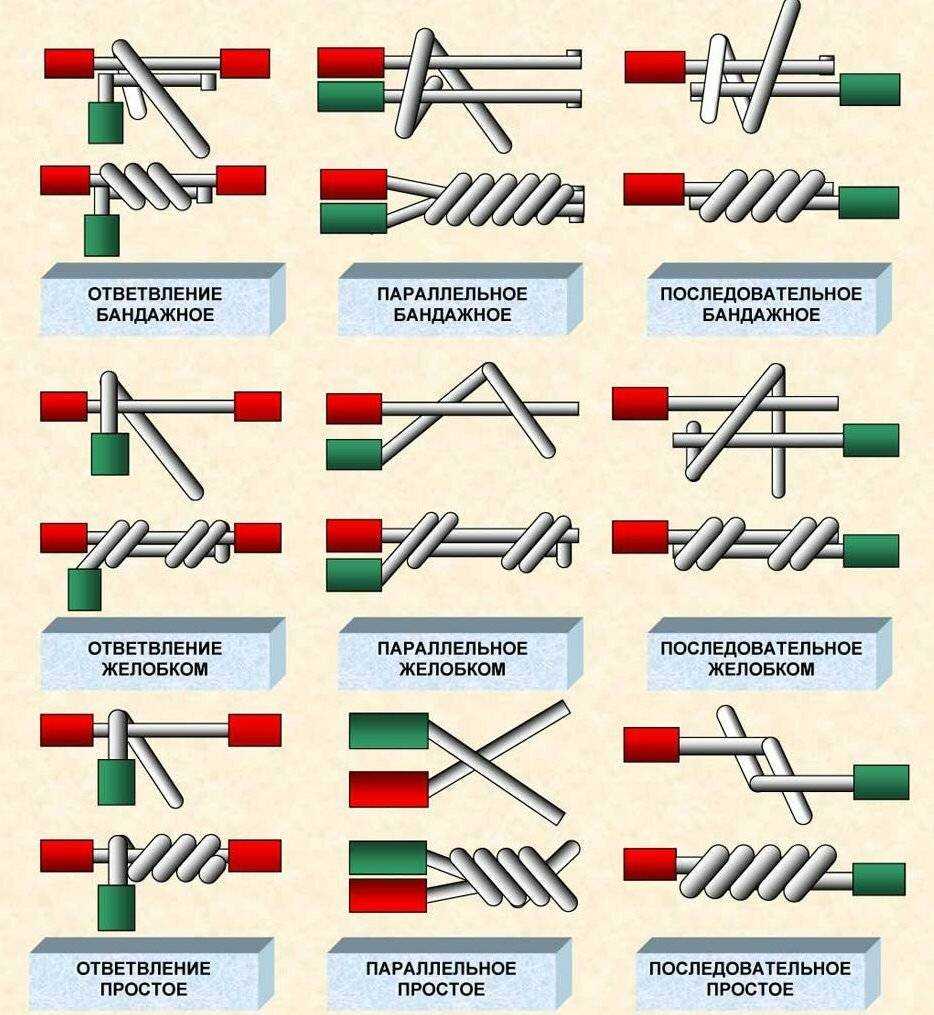

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Болтовое соединение

Болты для соединения проводов раньше применялись часто, сейчас этот метод больше присущ цепям с повышенным напряжением. Контакт получается надёжным, но подсоединённый таким способом электрический узел выходит уж слишком громоздким. До недавних пор в квартирах устанавливались большие распределительные коробки, в них хоть как-то, но можно было расположить такое соединение. Современные коробки миниатюрнее и не рассчитаны под коммутацию проводов подобным методом.

Но знать о нём непременно нужно, потому что это – один из способов решить вечную проблему соединения проводников, выполненных из различных металлов. Болтовой контакт идеально подходит для коммутации абсолютно несовместимых жил – тонких и толстых, алюминиевых и медных, одножильных и многожильных.

Жилы проводов необходимо зачистить и кончики скрутить в виде колечек. На болт надевается стальная шайба, далее накидываются колечки соединяемых проводов (это в том случае, когда они из однородного металла), потом следует ещё одна стальная шайба и всё закручивается гайкой. В случае если выполняется подключение алюминиевого и медного проводов, между ними необходимо расположить ещё одну дополнительную шайбу.

Плюсы такого соединения заключаются в его простоте. При необходимости болтовую конструкцию всегда можно раскрутить. Если надо, то можно добавить ещё жилы проводов (насколько позволит длина болта).

Самое главное в таком виде соединения – не допустить прямого контакта меди и алюминия, не забывать прокладывать между ними дополнительную шайбу. И тогда такой коммутационный узел прослужит долго и надёжно.

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.  Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Виды клемм

Клеммные колодки

в корпусе имеются ячейки

Преимущества таких клеммников в том, что соединять можно различные материалы. Например, клеммное соединение алюминиевого и медного или большого сечения и малого. Это очень удобно, ведь соединенные алюминиевый и медный провода окисляются, что доставляет неудобства при дальнейшей эксплуатации. Соединительные клеммы не допускают прямого контакта проводов между собой. При выборе нужно знать ток, который будет протекать по проводам, он должен быть меньше номинального тока клеммника. Надежность, конечно, меньше, чем при пайке, но ведь это очень удобно, а также уменьшается время установки.

По исполнению соединение проводов клеммной колодкой существует следующих видов:

• винтовое;
• пружинное;
• ножевое.

Винтовые клеммники

Монтаж клеммной колодки не доставляет хлопот даже людям, которые далеки от электрики. Соединить провода очень легко: необходимо выбрать колодку с требуемым размером ячейки, вставить жилы внутрь и зажать их винтами. Затягивать нужно с достаточно сильным усилием. Нужно прочувствовать момент, когда уже винт затянут, чтобы не повредить жилу. Спустя примерно год необходимо проверить соединение, при необходимости подтянуть винт. Это относится к недостаткам. Также нет возможности выполнить соединение трех проводов.

Вместо винта также можно использовать заклепку. Но тогда нужен специальный инструмент, и нужно учитывать, что конструкцию потом сложно разобрать. На заклепку надо поместить алюминиевый провод, затем пружинную шайбу, медный провод и плоскую шайбу. Специальным инструментом сжимают эту конструкцию. Если используются одинаковые материалы, то шайбу между ними класть не надо. Но последняя шайба должна быть одинакова.

Пружинные клеммы

Рычажок затянет провод

К недостаткам можно отнести тот факт, что приходится постоянно подбирать клеммник по количеству соединений. То есть если необходимо соединить три провода, то нужен клеммник, в котором предусмотрено подключение трех жил. Если имеется больше шести проводов, то придется комбинировать клеммники между собой. Специалисты-электрики рекомендуют пользоваться пружинными клеммниками для отделения фазы и нуля

Важно также помнить, что если один раз отсоединить рычажок, то в дальнейшем ухудшается надежность соединения при повторном зажатии

Ножевые клеммы

Ножевые клеммы также удобны в использовании. При соединении нет необходимости в предварительной зачистке контактов. Но следует применить силу, ведь нужно тщательно зафиксировать жилу в специальном ноже. Часто такие клеммы называют накидными и используют их в автомобилях, например, при подсоединении к лампе фары.

Клеммы для распределительных коробок

Клеммники также применяются в распределительных шкафах. Они представлены в виде поликарбонатного корпуса с медной площадкой, на которой расположены отверстия для присоединения. Имеют также стальные пружины для фиксации проводов. Очень удобно использовать клеммники, когда нужно подсоединить провода заземления в один общий. Такой вид клемм подходит для соединения проводов различных видов. Для удобства установки на корпусе нанесены данные со значением номинального тока, диаметра проводов, предельно допустимые нагрузки. Также предусмотрена паста для предотвращения перегрева.

Клеммы с предохранителем

Производители предусмотрели также дополнительную защиту электропроводки и оснащают клеммы предохранителем. В этом типе соединения имеется держатель, куда помещается стандартный предохранитель. Очень удобно при эксплуатации электротехники без встроенного предохранителя.

Клеммные колодки для освещения

Клеммники для освещения позволяют значительно упростить и сократить монтаж при прокладке электрооборудования для освещения. Корпус позволяет выдержать температуру около 105 градусов, медные контакты дают возможность улучшить проводимость, пружины надежно фиксируют жилы. Такие клеммники иногда изготавливают со специальной пастой, которая защищает соединение от окисления и не дает проводникам перегреваться.

Клеммы для светильников

При установке люстр, торшеров или вентиляторов вместе с люстрой можно воспользоваться клеммником для светильников. Очень удобно соединять одновременно до пяти проводов. Оснащаются самозажимными контактами, что облегчает установку и монтаж, при этом также уменьшается количество расходного материала. Все клеммы маркированы, имеются удобные защелки, которые позволяют выполнить быструю установку.

СИЗ

Самоизолирующий зажим представляет собой обычный пластиковый колпачок с пружиной внутри. Достаточно поместить туда два провода и скрутить их колпачком. Можно назвать его одним из видов скрутки, но с уже имеющейся изоляцией.

Плюсы СИЗ:

• Дешевое соединение. Колпачки стоят дешевле остальных соединителей, поэтому при большом количестве скруток позволяют неплохо сэкономить. В среднем упаковку колпачков на 50 шт можно приобрести за 90 — 100 рублей.
• Простая установка. Для их установки не требуется особых навыков и большого количества времени — устанавливаются буквально за 1 минуту.
• Негорючий материал. Материал колпачка не горит, поэтому исключается вероятность самовозгорания соединителя.
• Большое количество расцветок. Это позволяет разными цветами разделить фазы и заземляющий проводник.

Минусы СИЗ:

• Невысокие изоляционные свойства. В сравнении с клеммными соединителями у СИЗ изоляционные свойства хуже.
• Нельзя соединять провода разных металлов. Во избежание образования гальванической пары не рекомендуется соединять алюминиевые и медные жилы.

Итак, СИЗ подойдет для соединения проводов в распредкоробках для небольших токовых нагрузок, например, для организации освещения. Для больших нагрузок или для соединения алюминиевых и медных проводов лучше остановить выбор на клеммных соединителях.

Способы изоляции

Соединение кабелей без изоляции непригодно для работы. Чтобы доделать скрутку до конца, ее обязательно нужно защитить от внешней среды. Для этого необходимо подобрать одни из изоляционных материалов:

• тряпичная или ПВХ изолента;
• термоусаживаемые трубки;
• соединительный изолирующий зажим (СИЗ).

Изоляция с помощью СИЗ колпачков

Изолента — наиболее старый и знакомый каждому монтажнику вариант. Термоусаживаемые трубки удобны. Их основное достоинство — компактность. СИЗы — самый быстрый метод изолирования. Они выполнены в виде колпачков, надеваемых на оголенные концы проводов.

ПУЭ не рассматривает скрутку как разрешенный способ подключения проводов. Однако такое соединение крайне распространено в слаботочных цепях. Не зная, как правильно выполнить скрутку, не получится надежно соединить кабель.

Изоляция скруток с помощью изоленты

Хорошая скрутка имеет минимальное переходное сопротивление. Контакт должен быть максимально прочным и герметичным. Если скрутить провода с соблюдением этих правил и по контакту не будет протекать большой ток, то он прослужит десятки лет.

Лучшие способы соединения проводов для разных случаев

Так как соединяться могут разные провода, эксплуатироваться они могут в разных условиях, то оптимальный способ надо выбирать учитывая все эти нюансы. Приведем наиболее часто встречающиеся ситуации:

• Соединение медных и алюминиевых проводов. Все способы соединения проводов, в которых используется скрутка исключены. Подходят только клеммные колодки, Wago, болтовое соединение.

• Многожильные и одножильные провода. Удобнее всего использовать клеммные колодки, ВАГО, опрессовка. Подходит болтовое соединение.

• На улице. Лучший вариант соединения проводов на улице — сварка с последующей изоляцией светостабилизированными термоусадочными трубками.
• Проводники разных диаметров. Удобнее всего использовать клеммные колодки, пружинные зажимы, гильзы. Все варианты со скручиванием проводов в данном случае сложно выполнять, потому их используют редко.

Это наиболее распространенные варианты нестандартных соединений.
