Опоры уличного освещения: виды, особенности монтажа, преимущества и недостатки

Деревянные столбы для навеса

Это самый простой и доступный вид опор под навес, которые можно установить самостоятельно даже при отсутствии специальных навыков. Древесина подойдет любая, но прочная и твёрдая, оптимально отдать предпочтение лиственным породам деревьев.

Стойка может быть цельной деревянной, закопанной у основания в землю, или комбинированной – когда основание столба каменное, и только верх деревянный

В первом случае особенно важно, чтобы материал был хорошо пропитан антисептиками, препятствующими гниению

Установка деревянных столбов для навеса подходит под конструкцию из поликарбоната или досок.

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

Подсчет расхода материалов.
Выбор осветительных приборов и метода их установки.
Определение способа прокладки электропроводки.
Подготовка рабочего пространства.
Укладка проводов.
Установка опорных конструкций.
Подключение освещения улицы.
Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
Светильники следует установить так, чтобы они не ослепляли соседей.
Современным требованиям отвечают только медные провода.
Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
Все светильники следует заземлить.

Достоинства и недостатки столбов из бетона

Простота монтажа опоры.

Перед началом строительных работ нужно выяснить, станет ли ограждение с такими конструкциями лучшим из существующих решений. К достоинствам изделий относят:

Надежность и долговечность. Такие конструкции прослужат значительно дольше деревянных. Прочность столбов определяется, прежде всего, качеством цементного раствора, который используется при их изготовлении. Опытные строители советуют приобретать цемент М300 и М500 марок.При необходимости можно заняться отделкой столбов разной высоты с помощью штукатурки, панелей из пластика, лакокрасочных материалов и других средств.Простота установки и монтажа. Для надежной фиксации изделия не нужны дорогостоящие строительные материалы и специальное оборудование. Работы можно выполнить своими руками без помощи профессионалов.

Помимо плюсов столбы из бетона обладают единственным недостатком

Его важно учитывать перед тем, как ставить бетонный столб. Дело в том, что бетонная опора должна устанавливаться в подготовленный фундамент ограждения

Подготовка к монтажу

Перед началом процесса возведения фонаря необходимо провести несколько приготовлений. Геодезическая разбивка – первостепенный этап подготовки, который заключает в себе сверку местности и составление карты электрических сетей по осям. На ее основе создается схема расположения столбов с учетом рельефа, мест соединений и размещения электротехнических сооружений. Позднее начинается процедура бурения или рытья углубления в земле. Для фланцевого и прямостоечного вида она несколько различается – по размеру и глубине ямы. Перед началом производится разметка на местности для буровой установки. Рытье и бурение необходимо делать с запасом пространства, учитывая особенности почвы и характер местности. В случае с прямостоечной фиксацией этот момент очень важен для правильной заливки бетона.

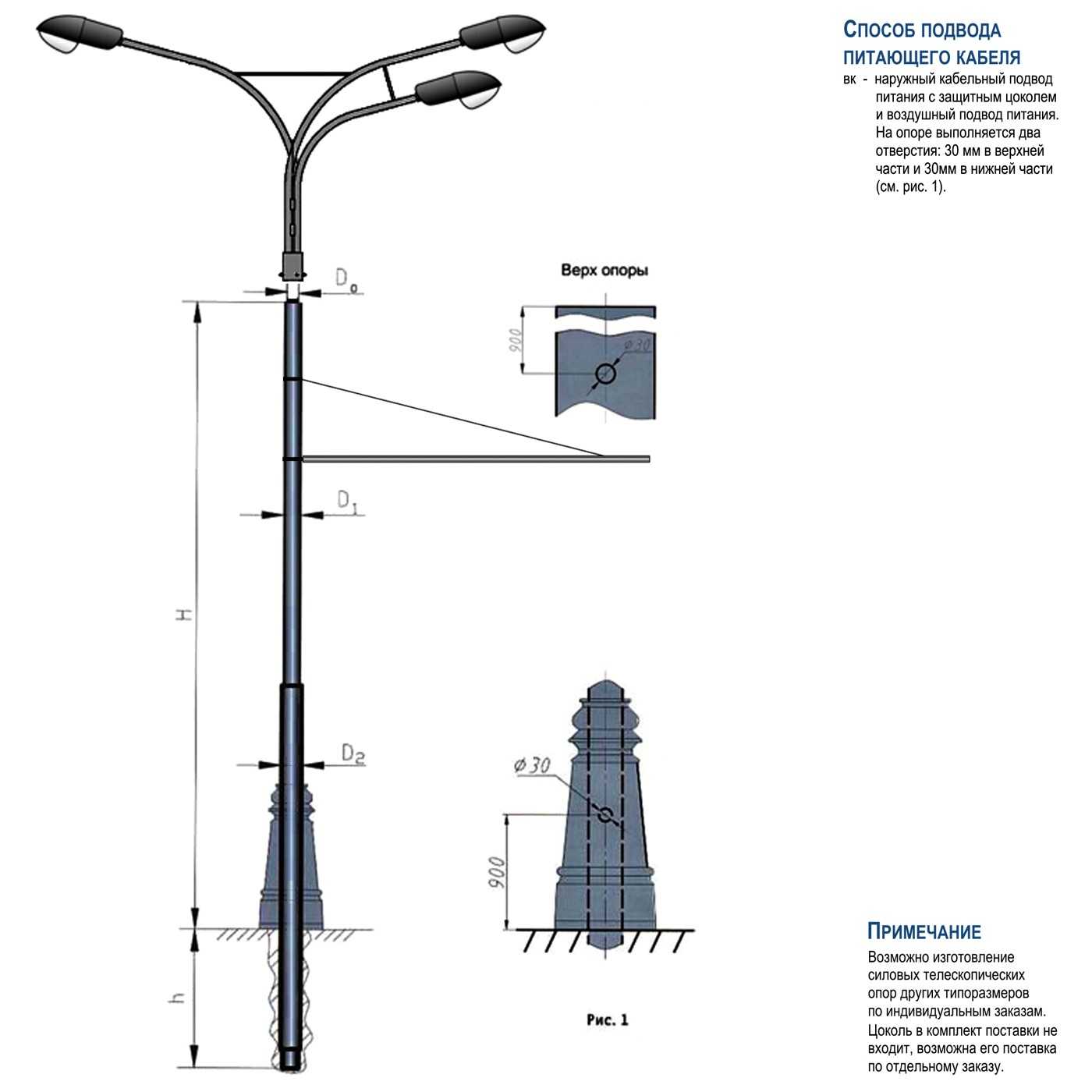

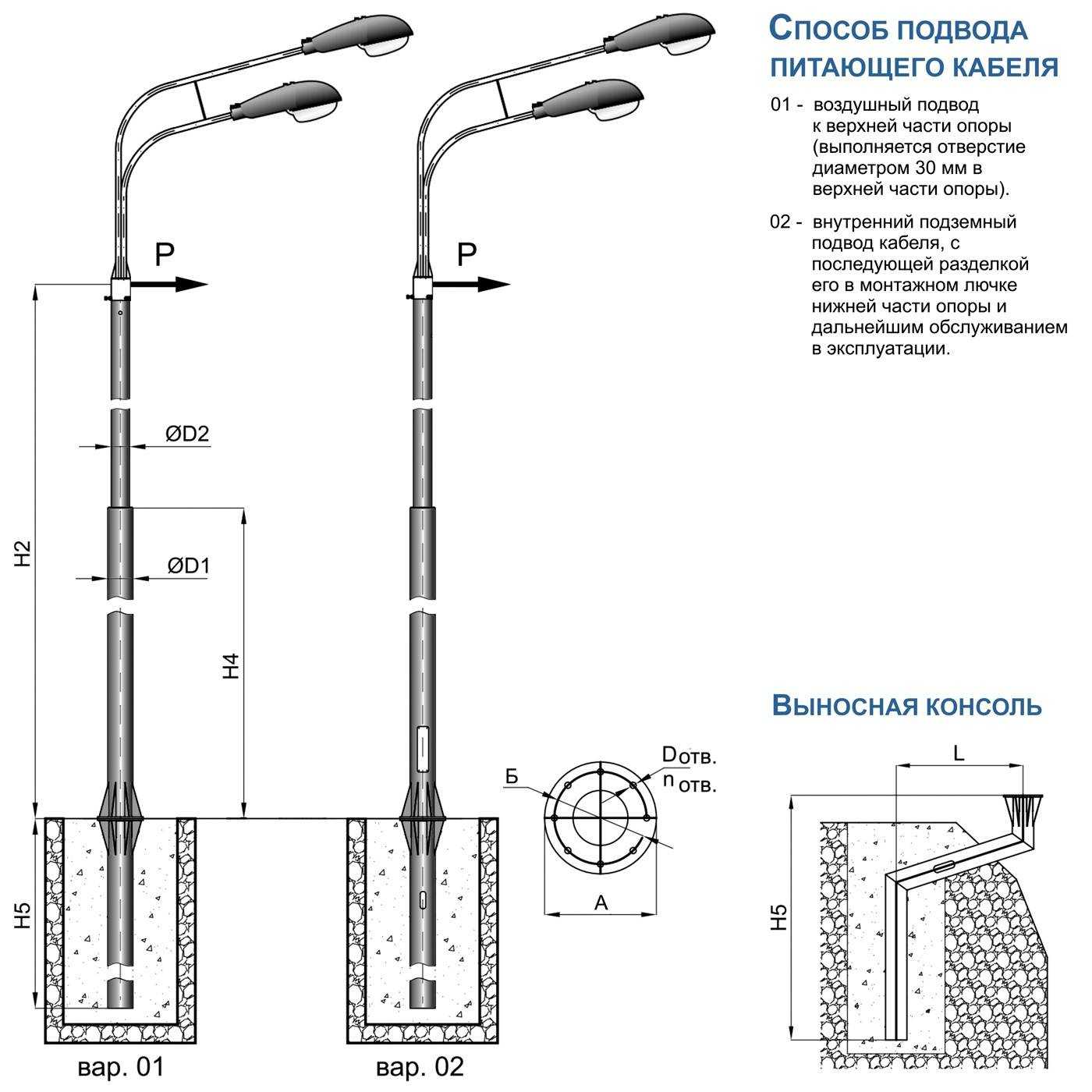

Способы подвода электрокабеля к уличным опорам

Существует 3 способа подвода электропитания к силовым, несиловым и складывающимся опорам:

Воздушный. Электрокабель ведут по воздуху к верхней части металлоконструкции.
Подземный. Кабель прокладывают под землей с возможностью обслуживания через специальный лючок, расположенный в нижней части конструкции.
Наружный. Этот способ применяется только для конструкций, которые оснащены защитным цоколем.

Размеры лючков обслуживания наличие и расположение конструктивных узлов, место расположения болта заземления определяются конструкторской документацией. По желанию заказчика возможно проектирование опор с дополнительными лючками обслуживания.

Как выполняются работы

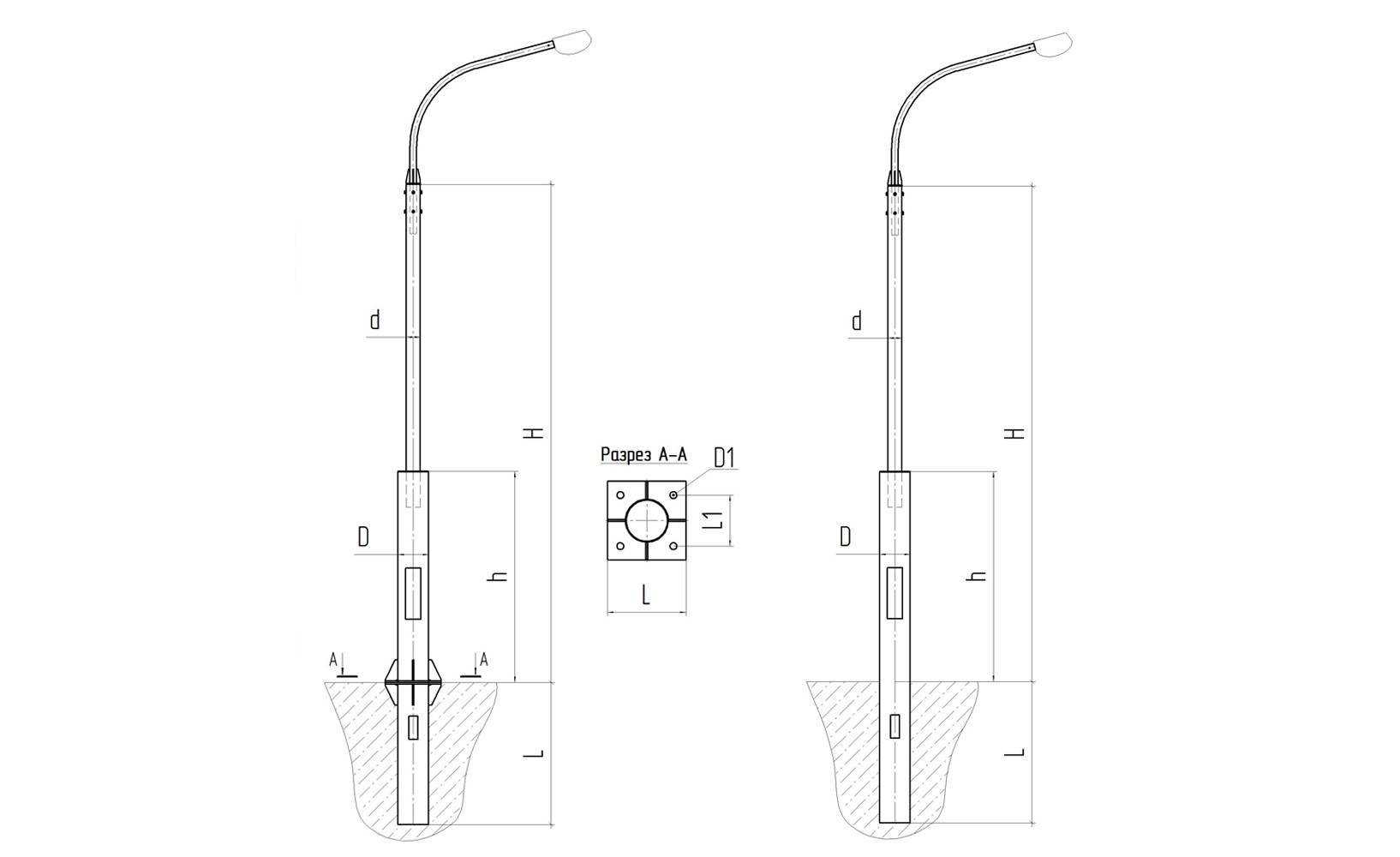

Монтаж столбов освещения может производиться двумя способами в зависимости от типа опор и выбранной технологии. Методы подходят как для стальных, так и для композитных опор, которые ставятся схожим образом.

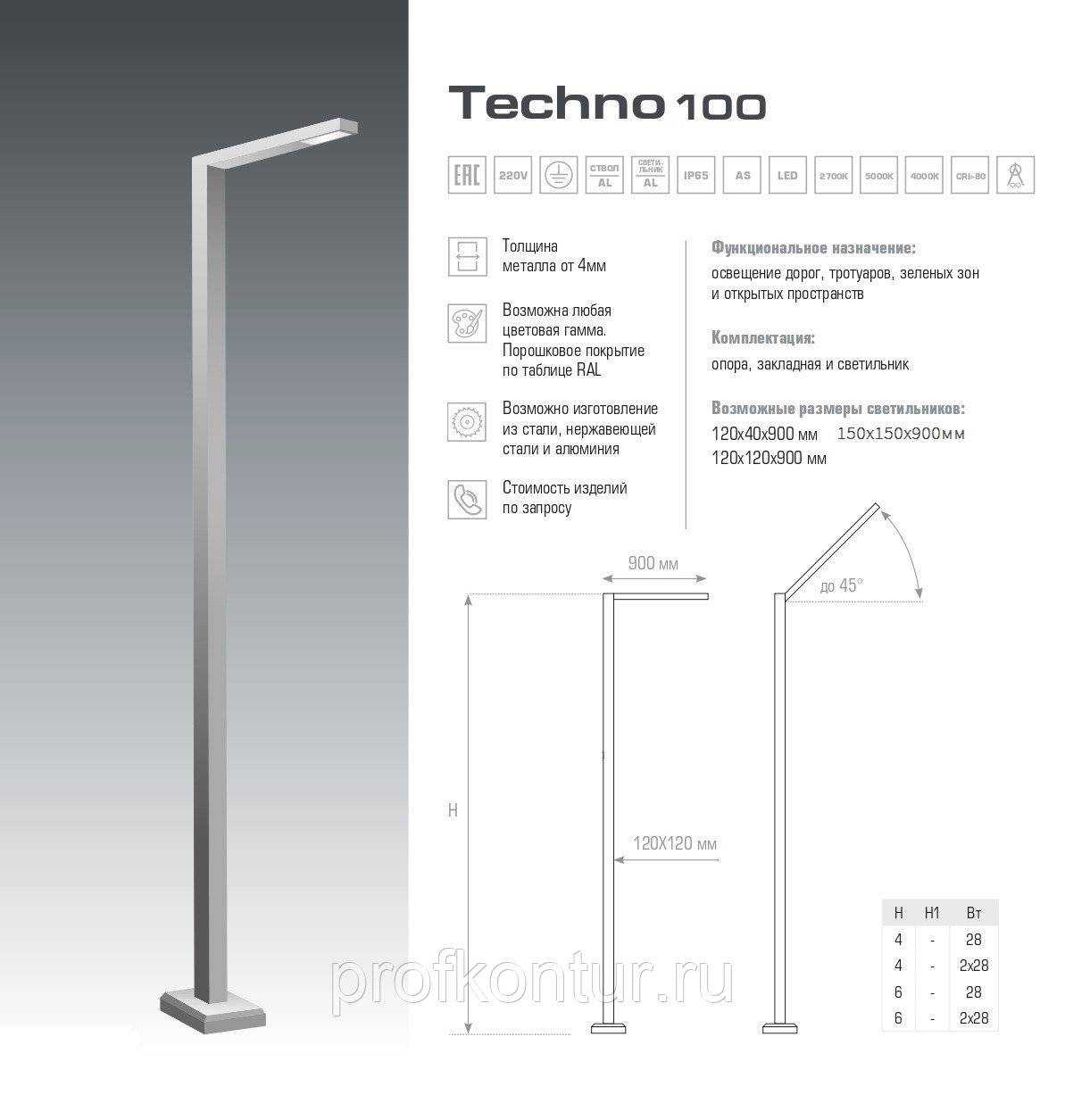

Порядок установки фланцевых опор освещения

Перед началом работ нужно подготовить место для их проведения, не должно создаваться помех, чтобы предотвратить опасность для окружающих. Если на поверхности лежит брусчатка, ее нужно аккуратно снять, асфальтные покрытия прорезаются и убираются. Что касается технологии, она такая:

В первую очередь надо выкопать яму глубиной не меньше метра, чаще всего ее делают глубже. Работа может выполняться как вручную, так и техникой, все зависит от количества устанавливаемых столбов. Форма ямы может быть как квадратной, так и круглой, тут нет жестких ограничений.
Дно ямы выравнивается, на нем делается подушка из песка и гравия, которую следует выровнять и хорошо утрамбовать. Затем ставится специальный монолитный железобетонный блок, на котором расположены анкерные шпильки с готовой резьбой для дальнейшего крепления опор. На этом этапе надо выставить блок правильно, чтобы он находился на требуемом уровне и располагался ровно относительно вертикальной и горизонтальной плоскостей.

Если нет готового модуля, изготавливается самодельный из арматуры. Сваривается каркас по размеру ямы, в верхней части которого закрепляются болты или шпильки, на которые будет прикручиваться столб

Важно выставить его правильно, положение проще всего регулировать за счет подсыпки гравийной подушки на дне ямы.
Затем все пространство заполняется бетоном подходящей марки, она всегда прописана в проектной документации. Важно делать это за один заход, чтобы получился монолитный элемент с максимально возможной прочностью

Если на улице отрицательные температуры, использовать раствор со специальными добавками.

Бетон должен набрать прочность перед продолжением работы, обычно на это уходит 5 суток. Далее проводят монтаж фланцевых опор освещения, совмещая крепежную площадку с ранее установленными шпильками. Для крепления используются специальные гайки под шплинт, которые можно зафиксировать после того, как соединение затянуто.

Вариант хорош тем, что при повреждении столба или необходимости его замены сделать это можно за считанные часы, сняв старый элемент и установив на его место новый.

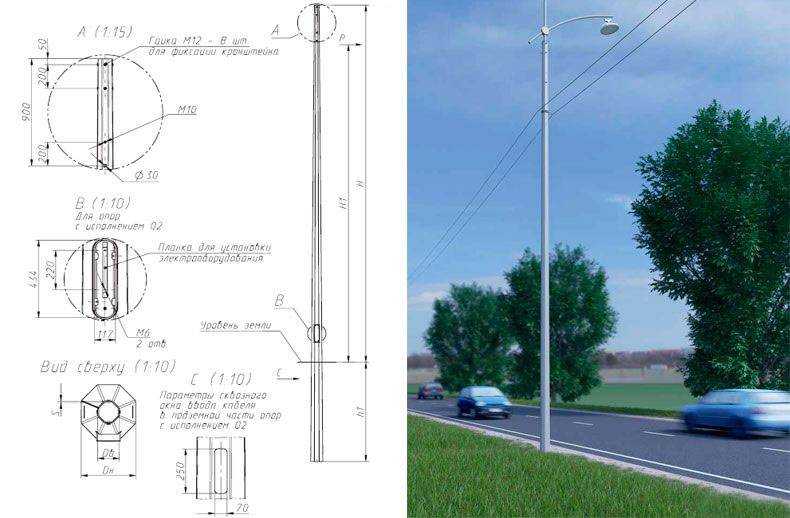

Как устанавливают прямостоечные опоры

Эта технология на порядок сложнее и используется для тяжелых изделий большого размера. Для выполнения работ требуется специальная буровая установка, или же это делается с использованием подъемного крана. Работы выполняются так:

Определяется местоположение всех столбов и ставятся метки или делаются другие ориентиры в нужных местах. Работу проводят с помощью бурильной машины, которую располагают точно по метке. Обычно минимальная глубина бурения составляет 120 см, но яма может быть и намного глубже, если это нужно для обеспечения надежности. Диаметр бурения всегда больше, чем диаметр нижней части столба.

После того, как бурение закончено, надо установить столб, для этого используется любое подходящее оборудование. Работа производится несколькими монтажниками, так как нужно выставить столб идеально ровно во всех плоскостях. После установки элемент фиксируют в нужном положении с помощью кусков арматуры подходящей толщины и сварочного аппарата

Важно обеспечить устойчивое положение, так как какое-то время столб будет стоять только на арматурных подпорках.

Все пустоты вокруг столба ниже уровня земли заливаются бетонным раствором. Чтобы заполнить пространство и исключить образование воздушных пузырей, бетон утрамбовывается специальной вибрационной машинкой, насадка которой опускается до самой нижней части ямы

Чем лучше утрамбован бетон, тем выше надежность монтажа.
Установка фонарных столбов завершается после застывания бетона и набора им первоначальной прочности, это происходит через 5 суток. Ранее приваренные опоры демонтируют, после чего проводят дальнейшие работы по подключению системы и вводу в эксплуатацию.
Проводка может быть проложена двумя способами. Проще всего пустить кабель по воздуху, закрепляя на столбах и подключая к каждому фонарю. Но можно использовать и подземный способ подключения, при котором кабель прокладывается в подготовленную траншею на глубине 120 см, используя для этого трубу из пластика или асбеста. В этом случае кабель выводится к основанию каждой опоры и ведется наверх через полость внутри.

Чаще всего при монтаже новых опор нужно проводить демонтаж старых, чтобы они не создавали помех.

Подключение светильников на территории

Подключение осветительного прибора к питающей его кабельной линии, проложенной в земле, проводится в указанной последовательности:

отключить автомат в щите управления – обесточить линию.
концы от кабельных линий заводятся в распределительный короб, который обладает высокими свойствами герметизации.
Щипцами для очистки кабеля от изоляции зачистите концы жил.
Соедините равнозначные жилы одним из способов:
Сварка. Самый надежный метод. Выполняется сварочным аппаратом.

Сварка проводов

Прессовка. Провода зажимаются в гильзе специальным инструментом – кримпером. Метод обладает высоким качеством, но подходит для проводов малого сечения.

Прессовка проводов

Пайка. Выполняется паяльником с применением расходного материала (олово). Применяется для низковольтных сетей небольшого сечения.

Пайка проводов

Болтовое соединение. Высокое Качество соединения. Применяется для всех видов проводов, имеет разборную конструкцию.

Болтовое соединение проводов

Клеммное соединение. Самый безопасный, качественный и долговечный метод.

Клеммное соединение проводов

Скрутка. Данный метод не безопасен и не рекомендуется к применению.

Виды скруток проводов

изолируйте место соединения проводов.
проверьте мультиметром целостность собранной схемы.
подать напряжение в линию. Провести необходимые замеры.

Закладные детали в бетон

Закладные детали используются для реконструкции готовых монолитных поверхностей (когда бетон уже был залит и высох). Закладными конструкциями можно воспользоваться при модернизации, усилении постройки, доработки некой ее части. Использование деталей предусматривает дополнительные инструменты: сверлильный/пневматический инструмент для проделывание отверстий на поверхности. Потребуется бур, сверло, которые должны соответствовать правильному размеру и диаметру желаемых отверстий.

Закладной элемент

Это металлический элемент (выполненный из стали), который устанавливают (закладывают) в сооружения перед процессом бетонирования. Элементы могут соединяться между собой сваркой и, соответственно, соединят основные монолитные конструкции, внутрь которых они были заложены.

Сфера применения

Детали закладные в бетон используются для монтаж различных сооружений. Например, автомобильных дорог, специального оборудования, арматуры, строительных материалов. В лучшем случае, детали закладные в бетон используются на стадии заливки/установки поверхностей. Конструкцию приваривают к нужной установке, а потом заливают бетоном.

Виды установки

Выделяют два основных вида установки: сквозная/слепая.

Сквозная

Используется, когда просверлить отверстие в монолите можно с обеих сторон

Обратите внимание на то, что отверстие будет заметно с лицевой стороны поверхности, это может испортить его внешний вид. Элемент выглядит как две пластины с прикрепленным стержнем

Стержни прикрепляются (сваркой) к пластинам. В качестве стержней можно использовать болты/шпильки/похожие инструменты. Форма пластины также может варьироваться, принимая вид крюка, кольца, другую конфигурацию.

Слепая

Используйте, когда монолит возможно просверлить только с одной стороны (когда нужно сохранить внешний вид монолита). Элемент (аналогично первому виду) состоит из пластины и стержня. Отличие: односторонняя резьба на стержнях. Слепая закладка делится на такие виды:

Заливная

Ее еще называют закладным приклеиванием. Установка проходит следующим образом:

проделывается отверстие в бетоне;
заполняется цементирующим раствором;
затем занимаются установкой стержней;
после установки цементирующий раствор распределяют по деталям;
детали приваривают.

В качестве цементирующего раствора можно использовать практически любые материалы. Можете создать его самостоятельно из обычного цемента, добавить туда полимеры или эпоксидный клей.

Анкерная

От предыдущего способа отличается себестоимостью и скоростью установки, технологической простотой. Вместо пластин используют анкер (механизм, который надежно закрепляет детали в монолитных блоках).

анкер изготавливают в виде трубы, диаметр которой должен совпадать с бетонным;
в него вставляют стержень (на одном из концов нанесена резьба);
анкер с трубкой внутри начинают закладывать в отверстие (поворачивая его, надежно фиксируя).

Заключение

Самостоятельная установка закладных деталей требует беспрекословного следования правилам безопасности. Во время работы с материалом и проведения строительных работ, четко следуйте инструкциям, которые вы получаете при покупке.

После того, как все работы завершены, проверьте крепления на прочность. Начните использовать постройку после полного высыхания бетона. Если процесс показался вам слишком сложным или трудозатратным, обратитесь за помощью в строительную компанию.

Защита осветительных сетей от атмосферных перенапряжений

В черте городской застройки, где высота домов значительно превышает высоту установки светильников, повреждения осветительных сетей прямыми ударами молний случаются крайне редко. И соответственно защиту от атмосферных перенапряжений не предусматривают.

На открытых участках и в сельской местности (так же в условиях любой малоэтажной застройки) воздушные сети наружного освещения в некоторых случаях защищают от ударов молний. Для защиты используют специальные защитные аппараты – устройства защиты от импульсных перенапряжений (УЗИП). В некоторых нормативных документах их называют УЗП — устройства защиты от перенапряжений. Широко распространены варисторные устройства, которые при превышении напряжения на нем выше заданного порогового уровня шунтируют защищаемую цепь малым сопротивлением. В первую очередь защите от атмосферных перенапряжений подлежат осветительные сети, расположенные в местах, где существует опасность возникновения пожара. Например, предназначенные для освещения мест хранения легковоспламеняющихся материалов.

Основные требования к защите воздушных линий передач (включая воздушные осветительные сети), содержатся в ГОСТ Р 50571-4-44-2011 (Раздел 443 и Приложение В) и ПУЭ, издание 7, раздел «Заземление. Защита от перенапряжений» (п.п. 2.4.38…2.4.49). Рекомендации по применению УЗИП содержатся в Техническом циркуляре Ассоциации «Росэлектромонтаж» № 30/2012. Некоторые полезные рекомендации можно найти в инструкции Правила устройства ВЛИ до 1 кВ, но ее действие отменено в 2003 году.

К сожалению, раздел ПУЭ, посвященный защите воздушных линий напряжением 0.4 кВ от перенапряжений, написан крайне неопределенными расплывчатыми фразами. Например, в п. 2.4.44 есть указание, что защитные аппараты, устанавливаемые на опорах для защиты от грозовых перенапряжений, должны присоединяться к заземлителю отдельным спуском. Здесь, судя по всему, подразумеваются УЗИП. В п. 2.4.46 содержатся требования к заземляющим устройствам, предназначенным для защиты от атмосферных перенапряжений. Но в этом пункте отсутствует прямое указание, что защита обеспечивается подключением УЗИП между проводами и заземлителем. А без подключенного УЗИП между изолированным от опоры фазным проводом и заземлителем, перенапряжение, возникшее на этом проводе, не будет уменьшено до безопасной величины. И, следовательно, возможен пробой изоляции проводов СИП. Вследствие этой неопределенности возникает много разночтений и споров о необходимости применения защиты от перенапряжений в проектах установок наружного освещения.
