Общие сведения

Устройства защита от перенапряжения в нашей стране,. к сожалению, совершенно новоенаправление в проектировании различных систем. Как показывает мировая практика и наш собственный опыт, материальные средства вложенные в системы защиты от перенапряжений в процессе эксплуатации систем окупаются с торицей. Ни для кого не секрет, что атмосферные явления в виде грозовых разрядов и ударов молний создают в атмосфере мощные электромагнитные поля. Эти поля пересекая кабельные коммуникации наводят в них высокие значения ЭДС, которые в виде потенциалов прикладываются к оконечному оборудованию выводя его из строя. Для снижения наведенных ЭДС в кабельных коммуникациях до допустимых значений и используются системы защиты от перенапряжений.

Внешняя грозозащита предназначена для защиты зданий и других объектов при прямых ударахмолнии. Эта защита представляет собой один или несколько низкоомных и малоиндуктивных путей тока молнии на землю (молниеотвод, состоящий из токоприемника, токоотвода и заземлителя). Внешняя грозозащита является классической и выполняется в соответствии с действующими нормами.

Внутренняя грозозащита защищает электрические установки и электронные приборы внутри зданий от частичных токов молнии, от коммутационных, грозовых перенапряжений и повышения потенциала в системе заземления. Кроме того, внутренняя грозозащита обеспечивает защиту от воздействий, вызванных ударами молний, электромагнитных полей. Для внутренней грозозащиты основным условием является наличие эффективной системы заземления. Внутренняя грозозащита приобрела значение лишь в последние годы в связи с широким распространением микроэлектроники.

Перенапряжение — временный избыток энергии электромагнитного поля на участке сети. Защитаэлектросети сводится к тому, чтобы путём аккумулирования или рассеяния избыточной энергииобезопасить потребителей электроэнергии и изоляционные конструкции от электрического пробоя.Атмосферные перенапряжения характеризуются сравнительно небольшой энергией порядка млн. дж, малой длительностью действия (от долей до нескольких десятков мксек) и большой амплитудой (млн. в).Внутренние перенапряжения длятся от сотых долей сек до нескольких сек и более. Их амплитуда может значительно превышать амплитуду рабочего напряжения, а энергия достигать десятков млн. дж (в электроустановках 500 кв). Амплитуда внутренних перенапряжений зависит от схемы электрической сети, параметров её элементов и питающих электростанций. В ряде случаев для защиты от внутренних перенапряжений могут быть использованы переключающие операции, изменяющие параметры сети.

Одной из серьезных проблем в процессе организации защиты оборудования от грозовыхперенапряжений является то, что нормативная база в этой области до настоящего времени разработана недостаточно. Существующие нормативные документы либо содержат в себе устаревшие, не соответствующие современным условиям требования, либо рассматривают их частично.

В настоящее время существуют следующие нормативные документы, которые в той или иной мере

рассматривают вопросы защиты электропитающих установок от импульсных перенапряжений:

· Инструкция по устройству молниезащиты зданий и сооружений (РД 34.21.122-87).

· Временные указаниях по применению УЗО в электроустановках зданий (Письмо Госэнер-

гонадзора России от 29.04.97 № 42-6/9-ЭТ разд.6, п. 6.3).

· ПУЭ (7-е изд., п. 7.1.22)

· ГОСТ Р 50571.18-2000, ГОСТ Р 50571.19-2000, ГОСТ Р 50571.20-2000.

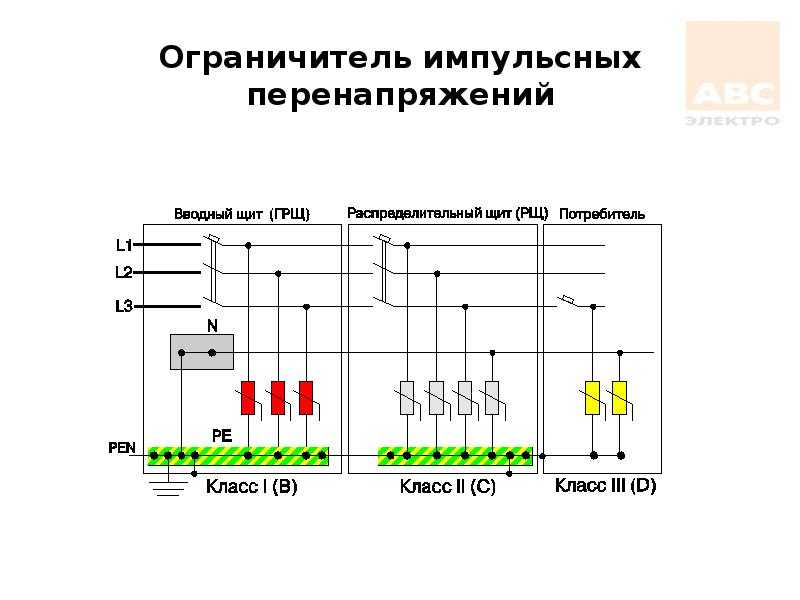

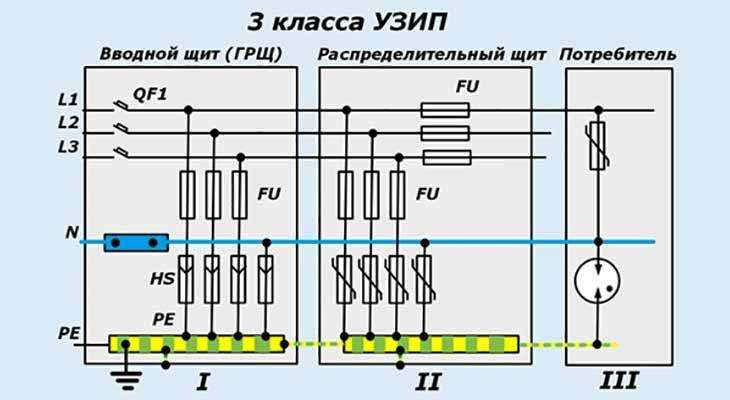

Для обеспечения максимальной степени защиты от перенапряжений применяют комбинированные

системы с несколькими ступенями защиты условно обозначаемые А, В, С, и D.

Ниже приведем краткое описание всех ступеней защиты от перенапряжения.

Основные причины возникновения скачков напряжения в сети

Скачки напряжения могут отличаться по величине отклонения от нормы, по своей продолжительности и динамике возрастания/убывания в зависимости от причин их возникновения:

• Большая нагрузка на сеть. Одновременное подключение большого числа электроприборов при недостаточной мощности сети приводит к нестабильности напряжения. Это может быть заметно, например, как мерцание лампочек или внезапное выключение электроприборов. Данное явление встречается часто, особенно по вечерам;
• Мощный потребитель по соседству. Случается, если рядом находятся промышленные объекты, торговые центры, офисные здания с мощной вентиляционной системой и так далее.
• Обрыв нулевого провода. Нулевой провод выравнивает напряжение у потребителей электроэнергии. При его обрыве (сгорании, окислении) часть потребителей получат повышенное напряжение (а другие заниженное), что с высокой вероятностью приведет к выходу из строя незащищенной электротехники.
• Ошибки при подключении. Например, если были перепутаны нулевой и фазный провода;
• Плохая проводка. Сбои возникают из-за изношенности проводки, использования некачественных материалов и неправильно выполненных монтажных работ.
• Удар молнии. Попадание молнии в линии электропередачи может вызывать стремительный скачек напряжения в тысячи вольт. Представляет особую опасность, так как средства защиты не всегда успевают сработать.

Спасут ли пробки или автоматы?

Долгое время в домах использовались «пробки»: плавкие предохранители, защищающие от скачков напряжения. На смену им пришли современные и более удобные автоматы (автоматические выключатели). На сегодняшний день в большинстве квартир это единственные средства защиты от неполадок в сети.

Пробки и автоматические выключатели позволяют защититься от короткого замыкания, перегрева проводки и возгорания при перегрузке. Однако мощный электрический импульс может успеть пройти через автомат и вывести технику из строя. Такое случается, например, в следствие удара молнии. То есть обычные пробки не могут обеспечить полноценную защиту от перепадов напряжения.

Основные устройства системы защиты

Один из лучших способов спасти электросеть от скачков напряжения – монтаж стабилизатора, подходящего по техническим характеристикам. Это недешевые устройства, и не всегда они используются, поскольку напряжение в сетях и так бывает достаточно стабильным.

Также устранить нестабильность в работе сети помогают реле контроля напряжения. При обрыве нулевой жилы и замыкании в провисших кабелях такое реле способно включить защитные функции даже быстрее стабилизатора, нужно лишь 2-3 миллисекунды.

Такие реле очень компактны – для монтажа они требуют меньше места, чем стабилизаторы, легко ставятся на простейшую din-рейку, кабеля подключаются элементарно (в отличие от монтажа стабилизаторов, когда вынужденно вклиниваются в электросеть или устанавливают особый короб для него). Стабилизаторы заметно гудят, поэтому в жилых помещениях их устанавливать нежелательно, а вот реле работают практически бесшумно. Кроме того, аппараты, контролирующие разность электрических потенциалов, потребляют очень мало электричества. Цена на такие реле в несколько раз ниже тех, что сложились на стабилизаторы.

Принцип работы реле контроля состоит в том, что при постоянном поступлении электротока устройство определяет разность потенциалов и сравнивает ее с допустимыми значениями. Если показатели в норме, ключи остаются открытыми, и ток продолжает течь по сети. Если же проходит мощный импульс, происходит моментальное закрытие ключей и отключение подачи электроэнергии потребителям. Такая быстрая и однозначная реакция помогает обезопасить все подключенные бытовые агрегаты.

Дополнительная информация. Возвращение в штатный режим происходит с некоторой задержкой, регулируемой таймером. Это необходимо для того, чтобы крупные электроприборы, такие как холодильники, кондиционеры и другие, включились с соблюдением правил и технической настройкой.

Подключение реле производится по фазному кабелю, при этом нуль-кабель включается во внутреннюю схему для питания энергией.

Имеется два способа: сквозное подключение (по прямой) или с использованием прибора – контрактора для коммуникации. Оптимально подключать релейный механизм до подключения счетчика, чем обеспечится и его защита от перенапряжения. Однако, при наличии на приборе учета пломбы придется монтировать реле за ним.

Импульсные перенапряжения в электросети частных домов возникают из-за грозы с молниями или коммутационных скачков. Для безопасности электропроводки применяются специальные устройства УЗИП. Как правило, это ограничители перенапряжений нелинейные (ОПН), стабилизаторы и реле контроля потенциалов. Конечно, обустройство такой системы – мероприятие затратное, однако его стоимость гораздо ниже дорогих электробытовых приборов.

Способы защиты от перенапряжений в электрических сетях

Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети.

Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.

Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.

Способы защиты от перенапряжений

В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .

Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.

Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.

В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.

Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.

Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.

Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.

Перенапряжения в низковольтных сетях

Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.

Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.

В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.

Разновидности

Для того чтобы защитить домашнюю электросеть от любого рода перенапряжений, в том числе импульсного, применяется следующие разновидности приборов:

УЗИП.

Прибор, прежде всего, защищает от высоких скачков напряжения, таких, как, например, во время разряда молнии. При этом существует следующие варианты установки:

Внутри вводного щита. Устанавливается совместно с молниезащитой дома. Является наиболее надежной. В случае попадания молнии в дом устройство сработает, как автомат и защитит всю технику дома. Также допускается вариант без молниеотвода. Но тогда потребуется устанавливать несколько разноклассных УЗИП – один на опоре ЛЭП, другой на столбе рядом с домом и еще одни на самом щитке дома.

Установка УЗИП внутри вводного щитка частного домаИсточник арт-лига.рф

Если же подача тока осуществляется через подземный кабель, а молниезащита отсутствует, достаточно установить устройство защиты от импульсных перенапряжений 2-го класса на вводный щиток дома.

Нелинейные ограничители напряжения.

Принцип действия устройства основан на входящих в их состав нелинейных варисторах. Когда величина напряжения превышает рамки допустимого значения, его сопротивление падает, что ведет к свободному уходу тока в подсоединенный контур заземления.

При номинальном токе величина сопротивления большая, и потому ток не проходит в заземляющую жилу. Нелинейные ограничители могут устанавливаться как на опорах электропередач, так и непосредственно в щитках дома. Во втором случае это специальные компактные модули.

Сетевые фильтры.

Как вариант защиты высокочувствительного оборудования может применяться сетевой фильтр. Устанавливается в цепи непосредственно перед конкретным потребителем. Главный недостаток – весьма низкий порог ограничений. Так, если в сети произойдет скачок в 450 В и выше, прибор просто сгорит. Однако оборудование при этом сохранится в целости.

Сетевой фильтр – самый простой, но достаточно ограниченный защитник от перенапряженияИсточник zeon18.ru

Основной плюс заключается не только в том, что он защищает от перенапряжения, но и выравнивает характеристики тока, то есть фильтрует высокочастотные помехи, возникающие, например, при электросварке. Поэтому его можно рекомендовать к установке перед компьютерами, телевизорами и прочей подобной техникой.

Стабилизаторы.

Основная функция – стабилизация характеристик тока и доведение его до номинального значения. Кроме того, при выходе показателей напряжения выше допустимого устройство отключает подачу тока. Возобновление происходит только тогда, когда характеристики сети возвращаются в норму.

Схема расположения УЗИП в электроцепи частного домаИсточник domikelectrica.ru

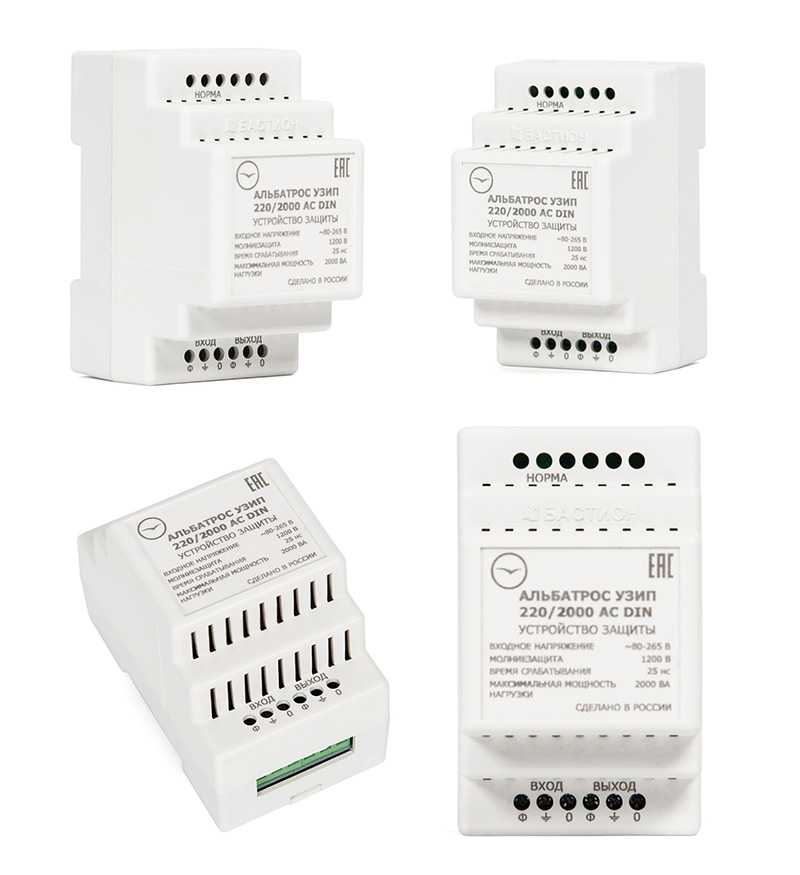

Что такое УЗИП и от чего оно защищает?

УЗИП – это устройство, которое защищает оборудование и эл.приборы в сети 220-380В от импульсных перенапряжений.

При этом не путайте импульсное перенапряжение, просто с повышенным, которое возникает при аварийных ситуациях – обрыве ноля или попадании фазы на нулевой проводник.

Импульсное длится не более 1 миллисекунды.

Никакое реле напряжения за это время отработать не успевает.

Помимо аббревиатуры УЗИП можно встретить и другие распространенные названия. Например, ОПС – ограничитель перенапряжения сети или ОИН – ограничитель импульсных напряжений.

Несмотря на разные названия, функциональное назначение у всех этих устройств одинаковая. Они должны выполнять две главные задачи:

защищать оборудование от последствий удара молнии

Причем не обязательно от прямого попадания, но и от возникающих “наводок” и импульсных разрядов при грозе.

От них выйти из строя могут не только работающие приборы, но и “спящие”.

То есть те, которые просто воткнуты в розетку – TV, холодильники, зарядки.

защищать от перенапряжений при коммутациях

Как сами понимаете, говорить об актуальности монтажа УЗИП в этом случае нужно не только для частных домов, но и для квартир в многоэтажках. Данная коммутация будет сопровождаться кратковременным импульсом, который спалит вам электронные компоненты телевизора, стиральной машинки или компьютера.

От всего от этого ни УЗО, ни диффавтоматы, ни реле напряжения не помогут.

А вот УЗИП реально спасет дорогостоящие приборы. Иногда такие импульсы не приводят к капитальной поломке, зато сопровождаются “зависанием” системы, потерей памяти и т.п. А это опять дополнительные расходы на ремонт, наладку и обслуживание.

Если взять все домашние электроприборы и разбить их на категории электрической стойкости к импульсам напряжения, то получится следующая табличка:

ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ

Нужно отметить, что в подавляющем большинстве случаев в этажных щитках нет защитно-коммутационных аппаратов, которые защищают от перенапряжения.

В основном там установлены ВА (выключатели автоматические), а основная функция ВА, это защита от токов короткого замыкания (К.З.) и перегрузки. УЗО, защищает от поражения электрическим током человека.

ПВ-пакетные выключатели служат для безопасной замены электрического счетчика со снятием напряжения. Они вообще не являются средствами защиты.

По этим причинам рекомендуется защитить дорогостоящее бытовое электрооборудование от перенапряжения специальными устройствами.

Основные критерии для выборов аппаратов защиты:

• длительно-допустимый рабочий ток (А),
• мощность (кВт),
• напряжение (В),
• степень защиты (IP),
• диапазон защиты (± %).

Необходимо так же учесть, что на электробытовые приборы влияет как повышенное напряжение, так и пониженное. Так, к примеру, компрессоры холодильников при пониженном напряжении испытывают тяжелый пуск, и тем самым это отрицательно влияет на их рабочую характеристику.

Все эти характеристики есть на панели прибора. Произвести расчет защиты можно следующим образом:

I=P/U*cosФ, где

• I — длительно-допустимый или рабочий ток электрооборудования включенного в сеть (А),
• P — установленная мощность электроприбора, квартиры, дома (кВт),
• cosФ — коэффициент, учитывающий реактивность нагрузки. Для обыкновенных ламп накаливания он равен 1, а для асинхронных двигателей может быть в диапазоне 0.8-0.9.
• IP — это защита от внешних факторов, пыль, вода, химическая агрессивность среды.

При выборе защиты от перенапряжения необходимо определиться, будет этот аппарат защищать отдельный прибор (стабилизатор напряжения) или весь дом в целом.

На сегодняшний день, самые распространенные аппараты защиты, это РН (реле перенапряжения). Они свободно устанавливаются в этажных электрощитах. Если прибор устанавливается в частном секторе, то стоит рассмотреть комбинированную защиту — как от бытового перенапряжения, так и импульсного (молния, гроза), УЗИП.

Необходимо помнить, что стоимость защиты от перенапряжения несопоставима с дорогостоящим электробытовым оборудованием.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Особенности защиты домашней электропроводки

Организация защиты от возникающего высокого напряжения – один из ключевых вопросов при прокладке электросети в жилом доме. Осуществляется она с помощью особых трансформаторов и фильтров сети. Во многих домах на этажных щитках устанавливаются автоматические выключатели, которые защищают от электротоков при коротком замыкании и временных перегрузок.

Когда возможна высокая нагрузка, все устройства, защищающие сети от повышенного напряжения, должны иметь приспособления для автоотключения и выключатели, реагирующие на изменения показателей тока. Как правило, самая надежная защита от подобных скачков ставится на входном силовом проводе, поскольку именно он испытывает наибольшее воздействие во время пиков нагрузки.

Схема защиты от перенапряжения домашней электросети бывает простой и многоуровневой. Простая – представлена в основном реле перенапряжения в этажных щитках, а многоступенчатая (комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Обратите внимание! Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание

Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание.

Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

• при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;
• вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

При проектировании защиты для частного дома рассматривают различные конструкционные решения и их технические характеристики. Необходимо учитывать принципы формирования базы ограничителей перенапряжения (опн). Например, газонаполненные разрядники после того, как импульс прошел, пропускают через себя т.н. сопровождающий ток, напряжение которого сопоставимо с коротким замыканием. По этой причине они сами могут быть источником возгорания, и их нельзя применять для защиты от электрического пробоя.

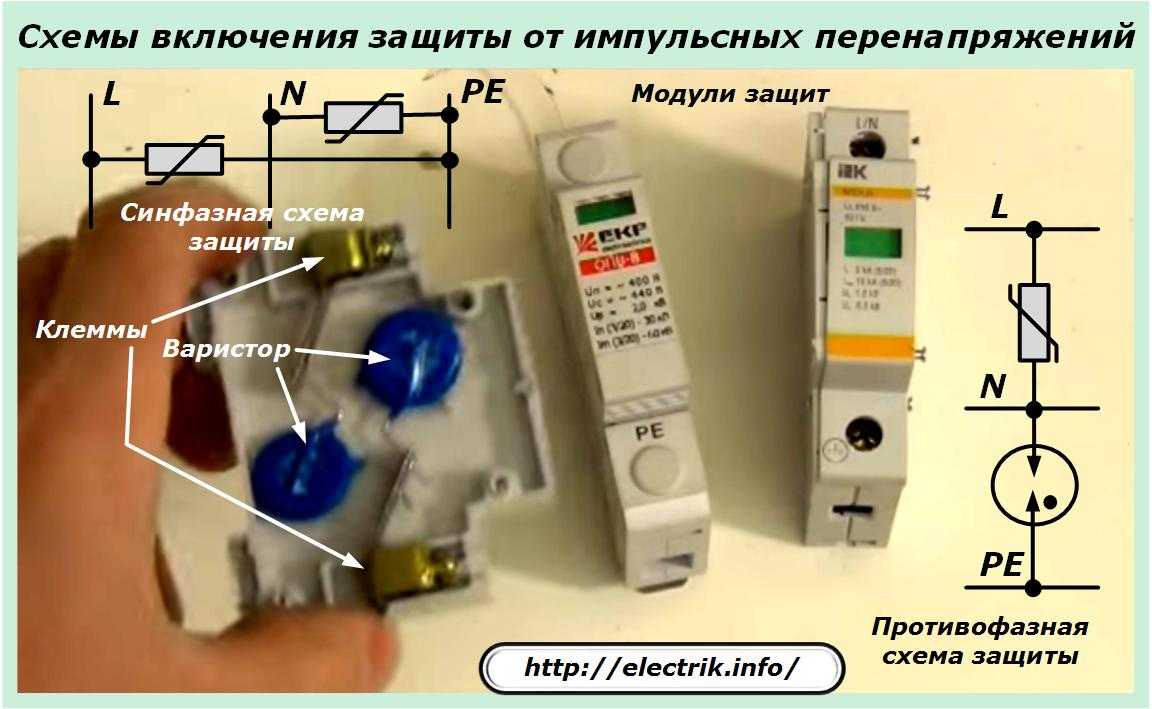

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) – реостаты, скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Установка ограничителя перенапряжений

Стандартный разрядник B или C (возможно, B + C) состоит из двух компонентов:

1. Основа ограничителя
2. Сменная вставка с защитным элементом

Основа

Основание защитного устройства установлено на DIN-рейке TS35. Оно имеет два хомута. Подключите провод фазы ( L ) или нейтральный ( N ) на котором может появиться слишком большой электрический потенциал. С другой стороны подсоедините защитный провод PE, который подключен к защитной линии распределительного устройства.

Защитный проводник должен иметь минимальное поперечное сечение 4 мм2, но не повредит взять ещё больше. В конце концов есть вероятность, что будет течь очень высокий ток.

Есть 3 контакта под терминалом PE. По стандарту в комплект входит вилка, которая вставлена в нужное место и позволяет соединять провода. Благодаря этим зажимам есть возможность удаленного уведомления в случае повреждения вставки или ее перегорания. Этот сигнал может быть подключен, например, к входу блока управления сигнализацией (смотрите схему). В этом случае панель управления будет проинформирована о повреждении вставки размыканием электрической цепи между красным и зеленым проводами.

Вставка

Вставка содержит все наиболее важные элементы, благодаря которым защитник правильно функционирует:

• Класс B (тип I) — основным элементом является просто искровой промежуток.

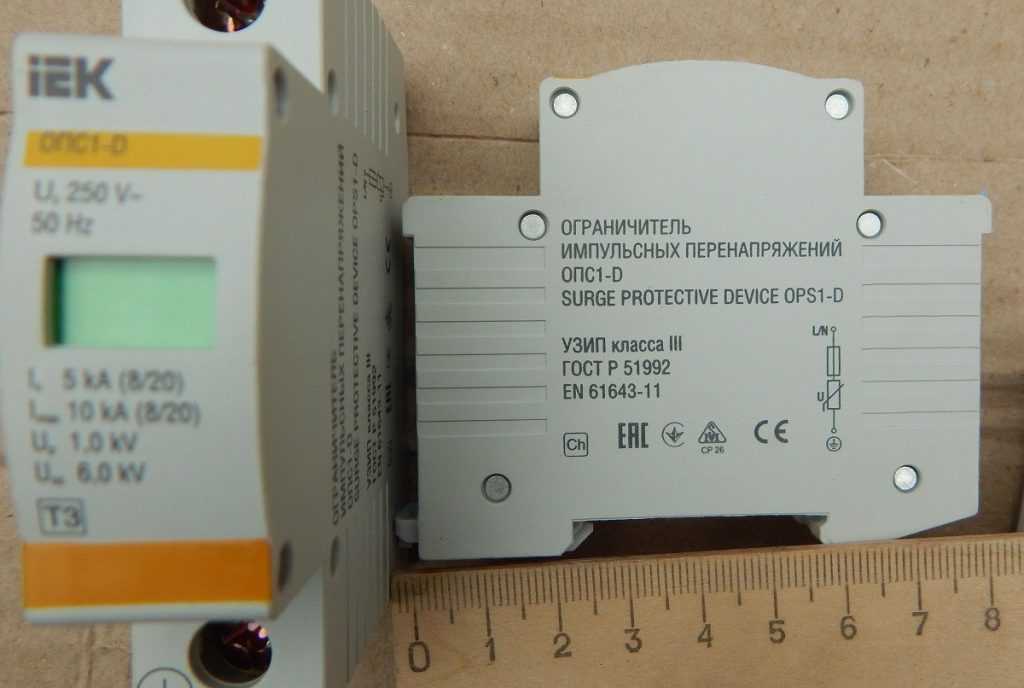

• Класс C (тип II) — здесь деталь варистор является основным элементом.

Технические характеристики

Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства

номинальное и максимальное напряжение сети

Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.

номинальный и максимальный разрядный ток

Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.

УЗИП — это не обязательно одноразовое устройство, как некоторые считают.

уровень защитного напряжения или классификационное напряжение

Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.

класс устройства

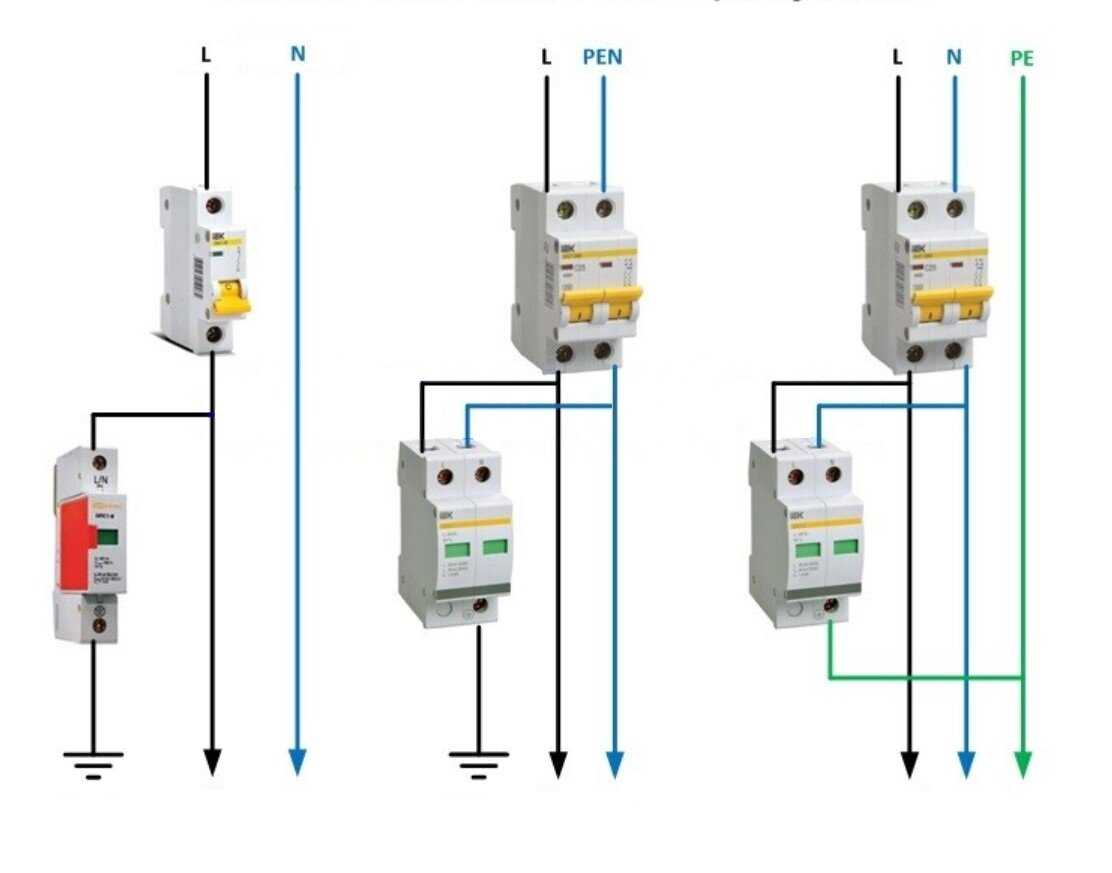

Автоматы или предохранители перед УЗИП

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

3-х фазная схема в нормальном режиме

Однако остается главный вопрос, как же это все взаимосвязано с обрывом нуля и перенапряжением в розетках? Дело в том, что напряжение изначально из трансформаторных будок ТП и КТП, выходит и приходит в щитовую дома по 3-х фазной схеме, а не по однофазной, как мы рисовали выше.

Что она из себя представляет? В общем случае это четыре проводника:

ноль

и три фазы А-В-С

От каждой фазы подключается отдельный потребитель (квартира, дом) или группа потребителей (несколько квартир в подъезде). При этом ноль у всех общий.

Между фазой и нолем будут привычные нам 220V, а между двух фаз — те самые 380V. При нормальных условиях все лампочки и токоприемники работают исправно.

Можно подключать разную нагрузку, разного номинала, это никак не будет вызывать перенапряжение. Ток в данной схеме течет по каждой фазе, проходит через своего потребителя и уходит через ноль.

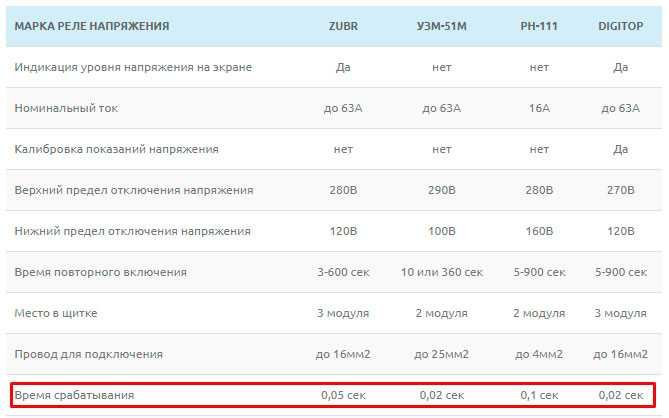

Реле напряжения

Что касается реле напряжения, а также устройств, имеющих соответствующую функцию (стабилизатор, источник бесперебойного питания и др.), то следует учитывать, что данные устройства могут работать в заданных пределах рабочего напряжения, тока и мощности, их изоляция не способна выдерживать высокие напряжения.

   Защита от перенапряжения с помощью реле напряжения

Поэтому в случае попадания молнии грозовой импульс повредит реле напряжения. И другие устройства не только выйдут из строя, но также повредятся электроприборы, включенные в сеть, так как опасный импульс пойдет дальше по электропроводке и включенным в сеть бытовым электроприборам.

То есть реле напряжения не может выполнять функцию защиты от грозовых импульсов. Но все же данное защитное устройство должно быть установлено в домашнем распределительном щитке. Реле напряжения осуществляет отключение электропроводки в случае выхода напряжения за границы допустимых пределов, так как чрезмерное снижение или увеличение напряжения бытовой электрической сети может привести к выходу из строя бытовых электроприборов.
