Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Установка и поиск неисправностей двухклавишного выключателя

Установка двухклавишного выключателя

Итак:

Мы выбрали выключатель для открытой проводки двухклавишный в качестве примера, так как это средний вариант между одно- и трехклавишным выключателем. И их установка практически идентична установке двухклавишного выключателя. Отличием является только количество подключаемых групп.

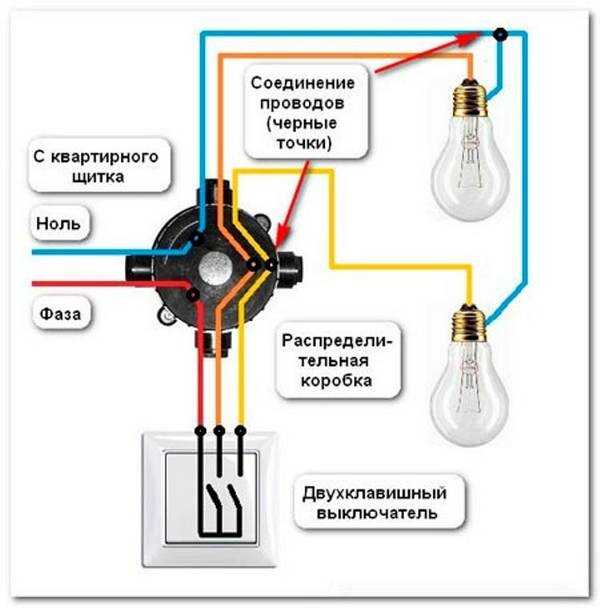

Схема подключения двухклавишного выключателя

Все дальнейшие операции выполняем при снятом напряжении на группе, в которой мы устанавливаем выключатель. Итак, определяемся с местом установки выключателя и выводим туда провода.
От распределительной коробки к выключателю должен спускаться один фазный провод. От выключателя к одной группе светильников идет второй провод, к другой группе светильников — третий провод. Итого, к двухклавишному выключателю подходит три провода.

• Для открытой проводки двухклавишный выключатель имеет защитный короб, который нам необходимо закрепить. Для этого разбираем выключатель, достаем механизм (чтоб не мешал) и крепим короб при помощи саморезов к стене.
• Теперь заводим провода в короб и производим подключение выключателя. В нижней части выключателя к токоведущим частям крепим общий фазный провод. Это тот провод, который подключен к фазному в распределительной коробке. К верхним токоведущим частям выключателя крепим два провода, подключенных непосредственно к светильникам.
• Теперь собираем выключатель и правильно вставляем все части. Поверьте, лишних деталей тут не было.
• Если у нас уже смонтирована вся разводка данной группы, то можно подать напряжение и выполнить проверку ее работоспособности. При включении одной клавиши будет загораться одна группа светильников, при включении второй клавиши — другая. Кроме того, если у вас на выключателе имеется светящийся диод, то после подачи напряжения он должен засветиться.

Устранение возможных неисправностей выключателя

Проверка работоспособности выключателя

Итак:

• Прежде всего убедитесь, что виноват именно наш выключатель на открытую проводку. Для этого снимите напряжение с нашей группы. Снимите клавиши, чтоб обеспечить себе доступ к клеммам.
  Включите обе клавиши выключателя. После этого подайте напряжение на группу.
  Теперь при помощи пробника проверьте наличие напряжения на клеммах провода, подключенных к светильнику. Если напряжение есть на обеих клеммах, то проблемы не в выключателе.
• Если напряжения нет на обеих клеммах, то проверьте его наличие на клемме провода, приходящего с распределительной коробки. Если и здесь его нет, то опять-таки виноват не выключатель.
• Если же на приходящем проводе напряжение есть, а на       отходящих его нет, то проблему следует искать в выключателе. К сожалению, сегодня производители оставляют мало шансов починить       выключатель своими руками. Поэтому единственное, что мы можем сделать, это проверить надежность крепления проводов в клеммах. Особенно это касается выключателей с зажимными клеммами. Если провода закреплены надежно, то остается только поменять выключатель.

Советы по выбору

При выборе выключателя важно обратить внимание на его надежность и четкость работы. Должен быть хороший контакт и фиксация клавиши при включении, иначе электроприборы будут работать с перебоями, а выключатель быстро выйдет из строя

Выбор дизайна зависит от вкусов потребителей, а также условий эксплуатации. К современному интерьеру подойдут модели с декоративными панелями из дерева, фарфора, металла, дюропласта, пластика различных оттенков и фактур.

Для установки на улице стоит подобрать антивандальный выключатель с корпусом из металла или ударопрочной пластмассы.

Гарантией качества может стать знак стандарта качества Ростеста или аналогичный знак страны-производителя, обычно он расположен на внутренней стороне корпуса. Хорошо себя зарекомендовала продукция таких компаний как Volsten, City, ABB, Wessen, Siemens, Tern, Гамма, Fede, BTicino, MKElectric, Legrand, Berker.

Средняя цена бюджетных моделей варьируется от 20 до 70 рублей. Пыле- и влагозащищенные выключатели стоят уже порядка 150-300 рублей. Несколько увеличивают стоимость дополнительные функции, например, подсветка клавиш, индикатор, встроенная розетка и т.д.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Комментарии:

Виктор

У меня был Viko как на рисунке сверху, так он закоротил при первом же дождике. И это учитывая то, что установлен он был под козырьком, т.е. прямых капель на него не попадало.

Evgen

Из своего опыта скажу, что только выключатели АВВ дают реальную защиту от воды по IP 44, все остальные — только заявляют. Если вы хотите оборудовать герметичными выключателями большой объект — купите один и протестируйте его.

Stas

Evgen, а как их протестировать? Лабораторию свою строить?

Evgen

Stas, ну зачем же лабораторию? Я брал выключатель, разбирал и запихивал внутрь туалетную бумагу. После этого поливал из душа. Вот и вся лаборатория. Таких тестов оказывалось достаточно, чтобы понять, то АВВ (ну и Легранд) реально защищают, а остальные — только на бумаге

Оставить комментарий Отменить ответ

Несколько простых правил выбора розеток и выключателей

Высота и размещение розеток на кухне в современной квартире

Шнайдер Электрик – высококачественные розетки от мирового лидера Розетка с дистанционным управлением – незаменимая помощь дома

Конструктивные особенности

Для конструктивной установки наружного переключателя для источника света сортируют герметичные автоматические короба для защиты внутреннего механизма на одноклавишные, перекидные, концевые и проходные.

1. Концевые водонепроницаемые одноклавишные изделия – для автоматического управления внутренним механизмом. Для открытой установки механизма сортируют короба автоматического выключателя IP 65 с герметичным корпусом для защиты;
2. Проходные водонепроницаемые одноклавишные изделия – для установки защиты при не скрытом монтаже и защиты внутренней проводки. Одноклавишный выключатель – лучший механизм для монтажа;
3. С высокой степенью работоспособности перекидные одноклавишные и двухместные влагозащищенные герметичные автоматические механизмы – для высокой степени защиты правильного нажатия оборудования;
4. Влагозащищенные механизмы выключателей для улицы клавишного нажатия. Одноклавишные герметичные изделия влагозащищенных выключателей дешевле, легче производить монтаж и защиту на улице.

Для монтажа наружного освещения и высокой степени защиты обратитесь к электрику. Он установит водонепроницаемый механизм и герметичную защиту.

Устройство

Переключатели с двумя клавишами представляют собой трехконтактные механические устройства. Один из контактов общий (неподвижен), а два других — независимы друг от друга. Когда на клавишу оказывается давление, латунные пластинки подводятся к общему контакту, в результате чего цепь замыкается.

Двухклавишные выключатели могут находиться в шести положениях:

• два положения для одной клавиши (включено/выключено);
• два положения для другой клавиши (включено/выключено);
• два положения для обеих клавиш (включено/выключено).

С помощью указанных выше клавиш и их переключений осуществляется управление группами освещения, которые соединены с выключателем.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

• французская компания промышленного электротехнического оборудования Schneider Electric;
• акционерная компания Legrand из Франции;
• корпорация производителей из Швеции и Швейцарии АВВ;
• итальянский производитель дизайнерской электрофурнитуры Bticino;
• турецкая компания Viko.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

Подключение

Современные модели выключателей ориентированы на самостоятельную установку даже новичками. Помимо инструкции, вложенной в пакет со всеми составляющими, тыльная сторона механизма снабжена обозначениями всех контактов, а в некоторых случаях, еще и схемой подключения.

Всего в таком устройстве три контакта:

• входной, для фазового питающего провода;
• два выходных для управления приборами.

В процессе работы потребуется соединить входной контакт с проводом питания (фазой), а два выходных – с проводами управления прибором. В случае с люстрой это будут жилы, питающие разные лампочки.

Стоит отметить, что инструкция для подключения двухклавишной разновидности выключателя несколько меняется в зависимости от того, какой тип контактов используется в механизме. На рынке электротоваров представлено два типа контактных креплений:

• самозажимный
• винтовой.

Чтобы подключить двухклавишное устройство управления электроприбором используется трехжильный провод

При приобретении данного кабеля, особенно новичку, стоит обратить внимание на цвета изоляции проводов. Ускорит и облегчит процесс установки разноцветная изоляция

Если речь идет о действующей сети, предварительной процедурой в установке любого выключателя является определение, который из двух проводов, подведенных к механизму, является фазовым. От этого зависит правильность подключения.

После того, как фаза определена, ее нужно пометить маркером (лучше на поверхности изоляционного слоя). Затем сеть помещения обесточивается и можно приступать к непосредственному монтажу.

Выключатель наружный одноклавишный и двухклавишный

Двухклавишные модели используют, если нужно сэкономить место. Он представляет собой два устройства в одном корпусе. Его установка производится быстрее и проще, а если включать одновременно только часть ламп, что и позволяет сделать двухклавишная модель, можно снизить потребление электроэнергии. Часто модель такой конструкции используют для раздельного включения освещения и вентиляции в технических и подсобных помещениях, ванных комнатах и кухнях.

Если необходимо ещё больше сэкономить свободное пространство, используется наружная розетка с выключателем в одном корпусе. Такие изделия эстетично выглядят, исключительно компактны, так как все контакты располагаются в одном месте. К тому же их легко устанавливать.

Качество выключателей зависит от производителя, поэтому при выборе следует ориентироваться на продукцию известных брендов. Хорошей репутацией пользуются наружные выключатели legrand и Schneider Electric (Франция), и АВВ (Швеция).

Подключение и монтаж

Работы по подготовке, которые требуется произвести до начала установки одноклавишного выключателя при электрической проводке скрытого типа:

• Проштробите стены (то есть, сделайте канавки для укладки электрических проводов).

• Обустройстве отверстия с дальнейшей установкой подрозетников и распределительных коробок.
• Прокладывайте электрические кабели в соответствии со схемой снабжения помещения электрическом.

После того, как все работы по предварительной подготовке окончены, приступит к непосредственному монтажу одноклавишного выключателя. Процесс достаточно простой и при этом не требует от исполнителя особой подготовки в сфере электротехники:

Обесточьте помещение, выключая соответствующий автомат на электрическом щитке (в современных городских многоквартирных домах он обычно размещен на лестничной площадке). Пробником (с неоновой лампочкой или цифровой) обязательно проверьте отсутствие напряжения на проводах (чтобы в полной мере убедиться, что мы отключили требуемый автомат). Освободите провода от изоляционного слоя на длину в 0.9 см (посредством специального устройства или простого канцелярского ножа). Если изготовитель поставляет выключатели в собранном виде, разберите его на 3 составные компонента (то есть клавишу, рамку и главный механизм)

Вставьте зачищенные концы проводов в особые отверстия (если используем изделие с зажимами винтового типа, закрутите винты, соблюдая определенную осторожность, чтобы не срывать резьбу от чрезмерно приложенных усилий). Посредством винтов или даже саморезов прикрепите рабочей механизм до подрозетника

Установите рамку для защиты. Прикрепите к рабочему механизму клавишу для выключателя (как правило, хватает и небольшого нажатия). Выключите автомат подачи напряжения на щитке силового типа и проверьте смонтированное устройство в работе.

Важно! Лишний провод аккуратно укладывайте в подрозетник, не допуская при этом больших перегибов

Необходимые для монтажа материалы

• Для осуществления подсоединения необходимо:
• Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра). Их длину определяют благодаря проведению измерений.
• Двойным включателем.
• Монтажной коробкой, в которой будет размещаться включатель.
• Клеммниками.
• Изолентой.
• Инструментами

1. Что касается инструментов, то их список должен состоять из:
2. отверток для крестового и плоского шлицов;
3. монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
4. бокорезов;
5. уровня;
6. пассатижей;
7. молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
3. Фазу переключателя соедините с фазой электрического щитка.
4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
2. Фазу электрощита подключите к общему контакту выключателя.
3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Виды и дизайн, рекомендации по выбору, цена

Как и другие подобные устройства, двухклавишные выключатели скрытой установки бывают самого разного дизайна. Их корпуса могут выполняться из пластмассы различных цветов, иметь металлическую отделку, подсветку. Форма может быть квадратной, прямоугольной, круглой или овальной.

Электрофурнитура изготавливается в ретро-стиле, специально для детских комнат в виде цветов или животных, украшается стразами Сваровски… Дизайнеры изобретают все новые и новые виды фурнитуры.

Что касается внешнего вида, то выбор зависит целиком от хозяина помещения и от особенностей интерьера. Такие приборы находятся всегда на виду и не должны выбиваться из общего стиля.

Электрические выключатели делятся на:

• Клавишные (самые популярные)
• Поворотные
• Кнопочные (могут быть двух и трехкнопочными)
• Сенсорные (тоже могут играть роль двух-трехклавишных)
• Веревочные
• Диммеры

Клавишные, несмотря на появившиеся новинки, все так же пользуются максимальным спросом. Они бывают:

• Одно- и многоклавишные
• Проходные (позволяющие включать свет в одном конце длинного помещения, а выключать – в другом)

Если же говорить о технических характеристиках, при выборе двойного электровыключателя следует обращать внимание на:

• Материал, из которого изготовлен корпус
• Качество сборки, наличие защелок
• Технические характеристики, которые обычно указываются изнутри изделия
• Данные о сертификации
• Материал, из которого сделаны контакты

Средняя цена выключателей с двумя клавишами варьируется от 100 до 300 рублей. Но можно купить фурнитуру и за 60 рублей, и за 1000. В основном, стоимость зависит от дизайна корпуса.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Выбираем выключатель

Выбор выключателя исходя из технологии установки

Итак:

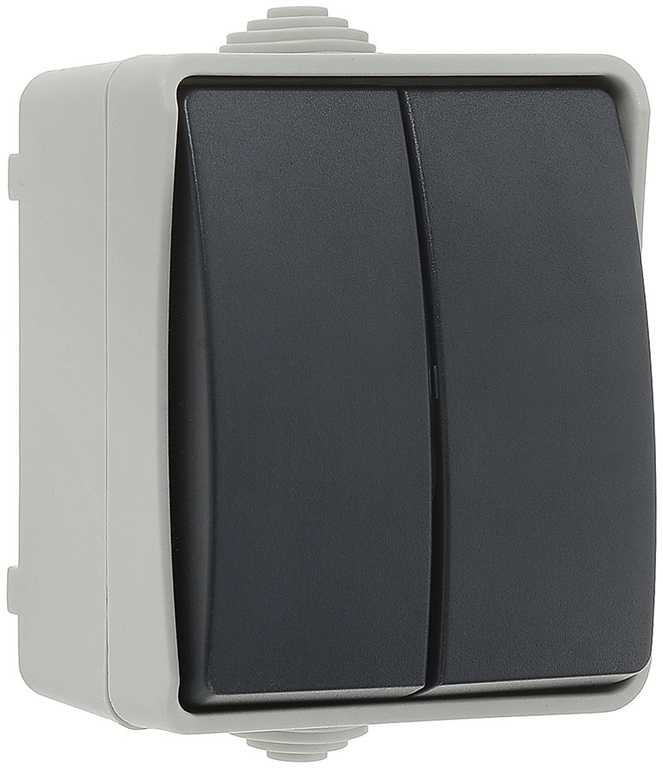

При выборе выключателя, прежде всего, следует определиться с местом его установки. Это может быть наружная установка или внутренняя. Выключатель для наружной проводки имеет более высокую степень защиты от осадков, а места ввода кабеля имеют специальные уплотнения.

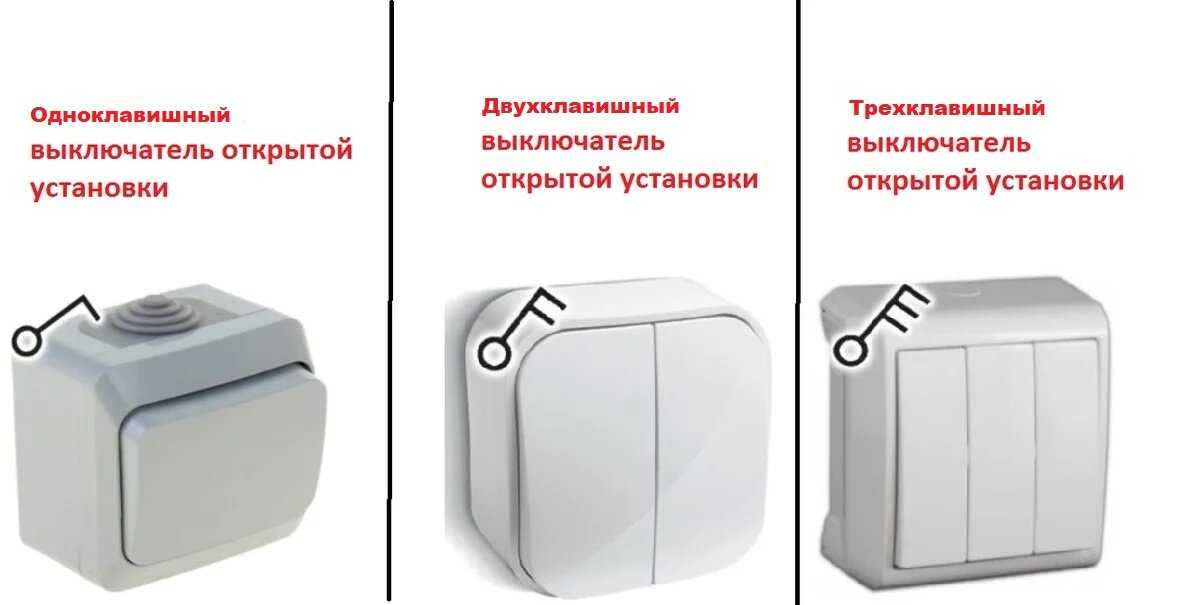

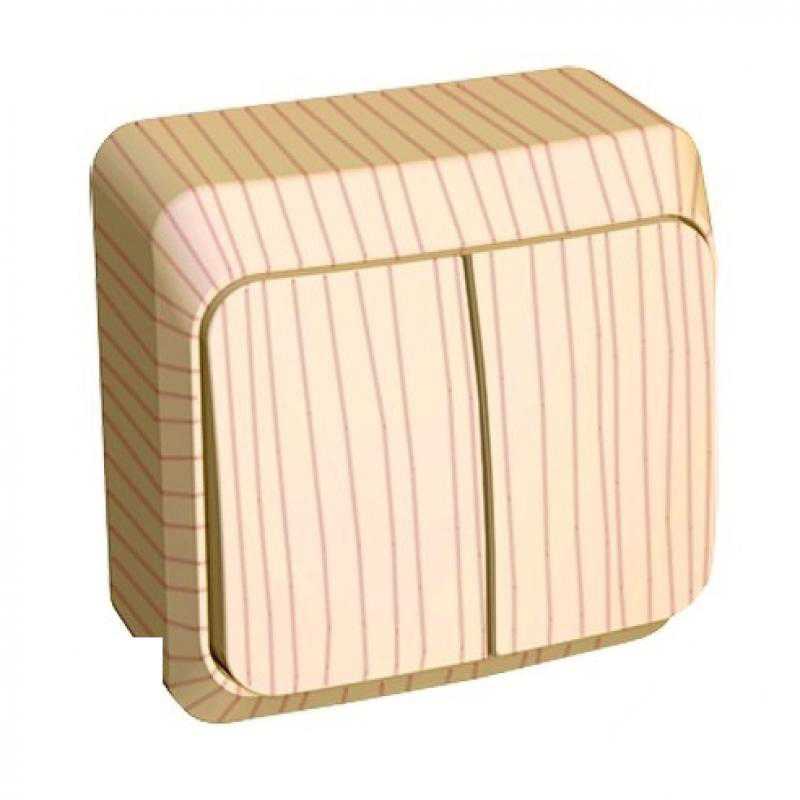

На фото изображен выключатель для открытой проводки

Следующим важным фактором в выборе является метод установки. Это может быть открытое и скрытое исполнение.
У выключателей для открытой проводки к стене крепится коробка, скрывающая внутренности выключателя. Как вы можете видеть на видео, у выключателей для скрытой проводки на стене расположена только рамка выключателя и клавиши. Сам же механизм выключателя и защитная коробка находятся в специальной нише в стене.
По функциональному наполнению выключатели разделяют на одно-, двух- и трехклавишные. Здесь ваш выбор зависит только от задач стоящих перед выключателем и схемы вашей электросети.

Еще одним важным аспектом является номинальные параметры выключателя. Во-первых, он должен быть предназначен для сети 220В (производители обычно указывают номинальное напряжение 250В), а также быть рассчитан на коммутацию токов в вашей сети освещения.
На данный момент на рынке представлены выключатели с номинальным током в 6 и 10А

Поэтому если от выключателя зажигается более 10 ламп, советуем вам обратить внимание на этот параметр.

Выключатель для скрытой проводки

Выбор выключателя исходя из конструкции

По принципу включения/отключения все выключатели можно разделить на следующие виды:

• Беспроводные
• Веревочные
• Диммеры
• Клавишные
• Кнопочные
• Переключатели
• Поворотные
• Рычажные
• С датчиком движения
• Сенсорные

Выбор выключателя, подходящего именно вам, осуществляется исходя из ваших пожеланий и финансовых возможностей.

В нашей статье мы рассмотрим модели клавишных выключателей. Ведь они являются наиболее распространенными, а их цена вполне доступна

В клавишных выключателях могут быть использованы следующие принципы включения:
Качающийся механизм с пружиной сжатия
Качающийся механизм с пружиной растяжения
Кулачковый механизм.

Какой бы механизм вы не выбрали, следует уделить должное внимание четкости его работы и фиксации положения. Хорошим признаком этого является наличие щелчка при переключении клавиши.
Если не будет хорошего контакта и фиксации положения выключателя, свет в вашей комнате будет моргать, а выключатель быстро выйдет из строя

И хорошо, если без возгорания.

Клеммы двухклавишного выключателя

Еще при покупке следует уделить внимание методу крепления проводки в выключателе. Это может быть винтовое или зажимное крепление.
Возможно, я слишком скептично отношусь к зажимным способам крепления, но советую выбрать именно винтовое крепление

Хотя оно чуть более трудоемкое в монтаже, но обеспечивает надежную фиксацию провода и даже при перегревах не ослабевает. Чем не всегда могут похвастаться зажимные способы крепления.
