Преимущества и недостатки
Низкая стоимость в сравнении с GSM и Wi-Fi электророзетками.
Возможность ручного управления с панели на корпусе прибора.
Высокая помехоустойчивость.
Нет необходимости переделывать электропроводку под радиоадаптер.
Простота подключения
Прибор может использоваться в любом удобном месте, где есть стандартный штепсельный разъем.
Бетонные и кирпичные стены не являются препятствием для командного радиосигнала.
Удобство включения или выключение бытовых электроприборов, управление электромеханическими замками и т.д что особенно важно для людей с ограниченными возможностями.
Возможность задания режимов работы электроприборов в моделях, оснащенных таймерами автоматического включения и выключения.
Возможность управления с одного пульта несколькими устройствами.
Экономия затрат на электроэнергию.. Недостатки:
Недостатки:
- Радиосигналы могут влиять на работу кардиостимуляторов и слуховых аппаратов. Перед началом эксплуатации необходимо ознакомиться с техническими характеристиками радиоадаптеров, проверить на совместимость с этими медицинскими устройствами.
- Ложные срабатывания устройства, самопроизвольные включения или выключения электропотребителей, подключенных к дистанционно управляемой розетке.
Ослабление радиосигн
ала при прохождении через стены, где используются металлические конструкции.
Разновидности розеток с пультом ДУ
На сегодняшний день розетки, которые управляются дистанционно предназначаются для выполнения следующих задач:
- Включения или отключения освещения частных домовладений.
- Открытия или закрытия гаражных ворот.
- Контроль режима работы в бытовых системах видеонаблюдения, кондиционирования и вентиляции.
- Установка режимов работы насоса, а также другого электрического оборудования.
- Задание времени для включения определенных электрических приборов.
Во время изготовления производители делают защиту корпуса согласно нормативам, ГОСТ 14254-96. Розетки могут предназначаться для сухих помещений, установки под навесом или для ванных комнатах. Сейчас некоторые производители также занимаются выпуском устройств, которые предназначаются для улицы.
Три розетки с пультом управления
Радиодатаптеры также могут разделяться и по климатическому исполнению. Сейчас можно встретить устройства, которые предназначаются для умеренного, тропического, или морского климата. Количество каналов в радиоприемнике может колебаться от 2 до 8.
Розетка с таймером
В некоторых домах и квартирах существуют электроприборы, которые требуют включения и отключения с какой-то периодичностью для этого служит розетка с таймером. Например, это могут быть насосы, обогреватели, или же компрессоры, а также аквариумы или инкубаторы, которые требуют включение и выключение электричества строго по заданному времени.
По принципу действия они разделяются на механические и электронные. Розетка таймер механическая стоит на порядок меньше и обслуживать её и настраивать очень легко и интуитивно понятно. Поэтому умная розетка с таймером пользуется большой популярностью. Для того чтобы понять как пользоваться такой розеткой с таймером к ней прилагается пошаговая инструкция, разобраться с которой не составляет труда. Некоторые из них оборудованы пружинным механизмом, боле сложные имеют очень тихий электродвигатель, но они зависят от внешнего источника питания и при снижении входящего напряжения меньше 200 вольт двигатель может выйти со строя. Однако все механические розетки с таймером имеют общий большой недостаток, все они не могут быть запрограммированными больше чем на сутки.
Розетки с таймером электронные оснащены дисплеем и несколькими клавишами управления. Дисплей служит для того, чтобы видеть какие данные вводишь, и для просмотра в дальнейшем этих указанных параметров. Такая розетка с таймером может быть запрограммирована на 140 программ, они могут быть как суточные, так и недельные. Тип воздействия на сам механизм отключения у этих розеток цифровой.
Как механическая, так и электронная розетка с таймером времени может соответствовать нужному для потребителя и для условий её использования степенью защиты. Она может быть от IP20 до IP65. Первая цифра обозначает степень защиты от пыли, а вторая от влаги. Всего от пыли существует 6 степеней защиты, а от влажности 8.
Возможности
Розетка с пультом позволяет фактически сделать выключатель в удобной для вас зоне доступа. Соответственно, сценарии эксплуатации таких розеток с пультом ДУ такие:
- контроль над наружным освещением. Если у вас есть гараж или летняя кухня, чтобы пройти туда, вам потребуется включить свет. Также во время работы нужно будет использовать электроприборы. Чтобы выключить их после вашего ухода, дистанционное управление на розетке будет как нельзя кстати;
- открытие ворот гаража. Пульт для управления электрикой будет необходимостью, если вам нужно будет загнать автомобиль в гараж или выехать из него, не выходя из салона. К тому же стандартная розетка, управляемая пультом, обойдется вам в разы дешевле дорогих автоматизированных комплексов для ворот;
- закрытие или открытие замка от входных ворот или двери;
- регулировка положения окон проветривания в теплице. Это поможет, не тратя времени на пребывание в теплице, получить хороший урожай;
- выключение нескольких электрических приборов в разных местах больших комнат. Это будет удобно для, например, администраторов или охранников в выставочном зале, в офисе.
Что собой представляет розетка с дистанционным пультом
Так работает розетка с ДУ
Если обычная розетка включает в себя только корпус, контакты (обычно три или четыре, в зависимости от того однофазное или трехфазное подключение приборов предусмотрено, и есть ли заземляющий или зануляющий провод), а также дополнительные детали для крепежа и, возможно, декоративные элементы, то розетка, управляемая дистанционно, имеет еще два дополнительных блока:
- коммутирующий блок для подачи тока на разъемы;
- блок приемника — принимает сигналы от пульта и командует коммутацией.
Также третьим блоком можно считать сам пульт управления, хотя его роль могут исполнять другие устройства, например смартфон или даже сам человек, если рассматривать розетки с управлением звуком.
Розетки с управлением через интернет
Активно интересуюсь темой домашней автоматизации. Нужны были розетки, которыми я мог бы управлять через интернет, чтоб просто и дешево. X10 и ZWave мне не подошли, потому что вместе с розетками нужно еще покупать дорогой контроллер, настраивать NAT… стал искать розетки с управлением по Wifi и оказалось, что их почти никто не делает! С ходу нашелся только Belkin, который делал решение на 110 вольт, даже у китайцев сразу ничего не находилось. Но в дебрях Ali все-таки нашлась нужная штуковина! Взял сразу две.
Розетки пришли в аккуратной коробочке, но все, кроме названия фирмы — Broadlink на ней по-китайски. Внутри сама розетка, и две инструкции, снова на китайском.
Сама розетка выглядит аккуратно, размера небольшого. На поверхности всего одна кнопка. Этой кнопкой можно включать и выключать питание устройства, вставленного в розетку, а так же, зажав её, перевести гаджет в режим настройки. Так же есть два неярких индикатора — один горит зеленым, когда розетка включена, другой мигает, когда по сети идут данные.
Самое странное, это вилки. Где-то я такие уже видел, но не помню где. И переходников под них как на зло не нашлось.
Пришлось доработать напильником. Вернее плоскогубцами, после этого на шытри наделся стандартный китайский переходник, о котором на mysku уже много говорилось.
Дальше нужно установить программу для работы с розетками. Написано, что поддерживаются iPhone и Android. У меня андроид, расскажу про него.
В самой программе грубо говоря две кнопки — настроить устройство и управление уже настроенными. Уже настроенные можно: 1. Включить и выключать. 2. Задавать расписание включения и выключения. 3. Задавать таймер отключения.
А вот настройка названия сети и пароля сделаны отлично. Китайцы удивили, переплюнув такие признаные гаджеты, как Ar.Drone 2.0 и Spy Tank. Достаточно ввести пароль от своей сети и нажать кнопочку на розетке, система немного думает и розетка подключается к моей домашней сети. Никаких подключений к хотспотом с настройками, написанными на устройстве. Все работает и так! (Может подключение и есть, но все делается автоматом — не знаю).
Ну и проверить, конечно надо. В качестве жертвы, я в очередной раз выбрал аквариум. Подключил свет и фильтр в разные розетки:
Вроде все работает. Пора проверять!
Самое главное, что после настройки, находится в одной локальной сети уже не нужно. Я проверил через 3ж — управление сохраняется, так можно видеть статус розетки — включена она или выключена.
Конечно, для того чтобы это стало частью настоящего умного дома, необходимо еще открытое API, а то что за радость чем-то управлять руками. Автоматизировать надо! С этим вопросом я обратился к производителю, пока тишина.
ТТХ: розетка мультивольтажная, ток до 10А. Судя по щелчку, внутри обычное механическое реле.
P.S. А продавца, кстати, рекомендую! Человек явно волнуется за свой бизнес, даже присылал мне инструкцию.
P.P.S. К сожалению продавец в РФ уже не отправляет. Но таких розеток на Ali появилось уже много.
Функциональное назначение умных розеток
Изначально приборы, которыми можно управлять на расстоянии, разрабатывались для частных домовладений. Ведь придомовая территория, клумбы и другие насаждения нуждаются в ежедневном внимании и уходе. Так, нужно в определенное время суток поливать растения, включать дополнительное освещение в оранжереи. Не всегда удается вовремя приехать домой для совершения всех этих домашних дел.
А чего только стоит открытие ворот промозглым осенним вечером, когда порывы ветра и назойливые потоки дождя не дают спокойно отворить дверцу автомобиля. Здесь уместно использовать современные достижения научно-технического мира для создания дополнительного комфорта в своей жизни.
Галерея изображений
Фото из
Умная розетка — это миниатюрное устройство с вмонтированным модулем GSM/GPRS
Установка смарт-розетки в обычный аналог позволяет производить контроль над электроприборами численностью до 10 штук
Работа самой розетки осуществляется с практически любой модели смартфона через бесплатные приложения для Android и iOs
Отправляя SMS-команды, можно включать/выключать небольшие приборы, линии освещения, системы отопления и т.д.
Умная розетка предоставляет возможность, не выходя из дома в плохую погоду, включать наружные системы освещения и периметр охраны
Установка умной розетки заключается в банальном подключении ее к питающей сети. В любой момент ее можно перенести и подсоединить к другой розетке
Устройство может предоставлять информацию об уровне температуры в помещении, по термодатчику включать отопление или сплит-систему
Используя умную розетку, можно контролировать работу приборов общей мощностью до 3,5 кВт. Подключение может выполняться как через отдельную силовую точку, так и через сетевой разветвитель

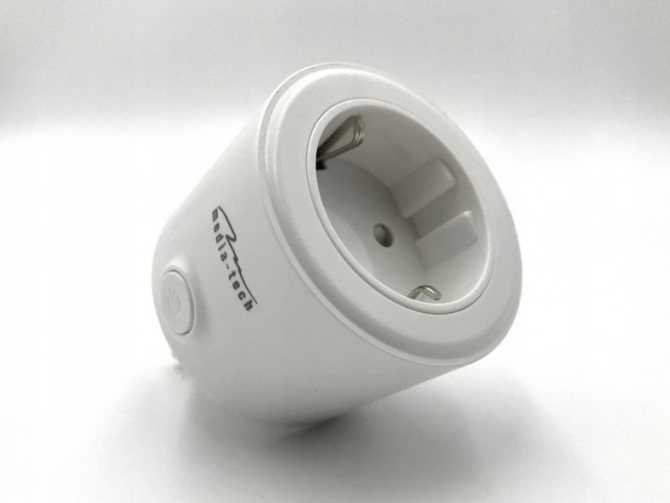

Внешний вид умной розетки
Устройство для контроля работы оборудования
Самая умная в группе смарт-розетка
Удаленное управление нагревающимися приборами
Удаленное управление внешними системами
Варианты мобильных и легких устройств
Работа розетки в паре с термодатчиком
Возможности по обслуживанию приборов
Владельцы квартир, проживающие в многоэтажках и спешащие каждый день на работу, также испытывают массу мелких неудобств. Пробудившись от настойчивой трели будильника, так не хочется вставать и идти включать чайник. Исправить подобную нелепость поможет умная розетка – она с удовольствием возьмет на себя выполнение такой функции.
Теперь можно, не вылезая из-под одеяла, отправить команду о включении чайника или кофе-машины на кухню, используя возможности разумного устройства. Пока готовится утренний кофе, можно блаженно провести эти несколько минут в уютной постели.
Используя смарт-розетку, можно запрограммировать, чтобы утром она включала кофеварку в определенное время. Приятно, когда будит аромат утреннего кофе
Помимо комфорта, удобно использовать умные приспособления в целях экономии времени и средств. Например, запрограммировать включение бойлера за 1-1,5 часа до прихода с работы или утреннего звонка будильника. В отсутствие хозяина, также, нет смысла поддерживать комфортную температуру воздуха в квартире – достаточно это сделать за 40-60 минут до своего возвращения.

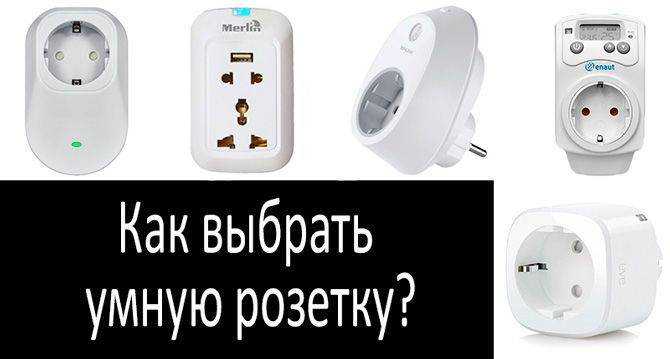

Выбирая умную розетку, следует учитывать условия предстоящей эксплуатации, надо особое внимание обратить на уровень защиты от внешних воздействий
Плюсы и минусы
Управляемая розетка делает жизнь намного комфортнее. Но прежде чем отправляться в магазин, стоит рассмотреть плюсы и минусы беспроводного управления электроприборами.
К плюсам относятся:
- удобство программирования (задаются программы разной продолжительности, например, постоянное открывание и закрывание окон в теплице в одно и то же время);
- способность быстрого подключения к электросети (не нужно дополнительно адаптировать электропроводку);
- точность приема сигнала;
- универсальность (используется для всех приборов со стандартной вилкой);
- автоматическая перезагрузка при сбое программы.
Есть и недостатки:
- ложное срабатывание (случается только при радиоуправлении, аппаратура с Wi-Fi или сим-картой этого недостатка лишена);
- влияние на работу медицинских устройств (люди, пользующиеся кардиостимуляторами или слуховыми аппаратами, иногда ощущают сбои в работе медтехники).
Последний недостаток значительный, ведь он опасен для здоровья. Но это не значит, что человеку с кардиостимулятором придется вручную открывать ворота или идти к выключателю на стене.
Не вся предлагаемая аппаратура влияет на медицинскую электронику, поэтому дистанционный способ управления доступен и больным, но только при покупке нужно внимательно знакомиться с описанием главных параметров розеток.
Устройство розеток с дистанционным управлением
В корпусе радиоадаптера расположен приемно-исполнительный блок. Ряд моделей комплектуются электронными таймерами, программирование которых осуществляется при помощи пульта ДУ, кнопочной или сенсорной панели, расположенной на корпусе.
Там же размещены световые индикаторы, вилка для включения прибора в сеть и штепсельный разъем для подключения электрооборудования.
Главной частью пульта является радиопередатчик, формирующий помехоустойчивый командный сигнал. Управление осуществляется подачей командного радиосигнала . В приемно-исполнительном блоке формируется сигнал на замыкание или размыкание электрической цепи штепсельного разъема, в который подключен электроприбор.
Принцип работы радиоадаптеров для электророзеток такого типа во многом схож с принципом действия выключателя с дистанционным управлением.
Розетки более удобны, их можно переносить в подходящие места, их подключение не требует переоборудования электропроводки.
Беспроводная Wi-Fi розетка
С помощью такой связи легко управлять любыми современными устройствами. Электрическая розетка тоже не исключение. Основное преимущество Wi-Fi розеток — пользователь может управлять ее работой через Интернет при помощи планшета, ноутбука или смартфона. Такие приборы оснащены таймером, который настраивают в мобильном приложении. Чтобы подключить розетку, потребуются драйвера. Они загружаются с установочного диска или скачиваются в Сети. На смартфон или планшет установите специальное приложение, подключите розетку к Wi-Fi, зайдите в меню через смартфон, установите связь.
Главный недостаток устройства — высокая стоимость и скромный функционал. Практически все модели таких приборов не могут предоставить информацию о температуре воздуха, передавать и получать сведения о напряжении, нагрузке и других данных. В некоторых моделях есть возможность контроля температуры воздуха в помещении, таймер, управление розеток с нескольких устройств, автономный источник питания, информирование об аварийных ситуациях.
Как управляют розетками с пультом
Существует несколько способов связи приемника и пульта управления. Перечислим их, описывая достоинства и недостатки.
Механическое управление
Что-то по типу — «Красная Шапочка, дерни за веревочку дверь и откроется». К нему можно причислить даже простое выдергивание вилки за шнур (не рекомендую, опасно).
Из-за примитивности даже не будем рассматривать. Хотя надо отметить, что первые пульты дистанционного управления телевизоров использовали именно этот способ.
Пример механического ДУ — тросик для спуска затвора фотоаппарата
По проводному каналу
Один из самых надежных каналов абсолютно защищенный от помех. Многие ракеты и торпеды небольшой дальности управляются именно по проводам, но для розетки это не дистанционное управление (получаем дополнительные провода для управления проводами). Поэтому тоже не рассматриваем.
Проводное дистанционное управление (тоже для фотоаппарата)
Акустическое управление
Способ не самый лучший, так как очень боится помех, а речь и музыка могут быть источником ложного срабатывания. Даже если фильтровать звук, все равно могут быть ошибки (на смартфонах команда «О’кей, Гугл» иногда включается сама по себе, при разговоре).
Пульт ДУ телевизора с управлением инфразвуком, работает вечно и без батареек
Эту тему тоже не будем разрабатывать подробно, чтобы не отдалится от розеток, но, возможно, стоит к ней обратиться серьезно по двум причинам.
- Для управления лестничным освещением — это наилучший вариант, так как акустическое управление экономит электроэнергию. То есть, даже если датчик не сработает на звук открываемой двери и шаги можно включить освещение голосом или хлопком ладоней.
- Почему мы обратились подробнее к конструкции этого канала — дело в том, что лестничное освещение это общие коммуникации, и их эксплуатацией занимается ЖЭС или другая подобная структура. Обычный жилец не имеет права вносить изменяя. Но если темно, то никто не мешает установить в розетку переходник с ДУ, которая реагирует на звуки и подключить к ней дополнительный светильник. В этом случае проводку вы не трогаете.
ИК канал
Управление розеткой происходит с помощью невидимого инфракрасного излучения. По этому принципу работает большинство систем дистанционного управления бытовых приборов (телевизоров, музыкальных центров, кондиционеров). Система управления по ИК каналу проста, для нее имеется богатая элементная база.
В некоторых случаях, собирая такую розетку самостоятельно, можно даже не изготавливать пульт, а приспособить покупной универсальный или пульт от другого электрооборудования.
Но есть и недостатки:
- Управление возможно только при прямой видимости (в некоторых случаях получается достичь срабатывания датчика излучением, отраженным от стен). Включить розетку на большом удалении или из соседней комнаты при закрытых дверях невозможно.
- Возможны ложные срабатывания от источников света, чей спектр захватывает и ИК область (например, розетка с дистанционным управлением по инфракрасному каналу может сработать при вспышке молнии) или от команды постороннего пульта.
Розетки с ИК управлением
Радиоканал
Один из старейших (не считая проводного) способов дистанционного управления. Позволяет включить прибор (при достаточной чувствительности приемника и мощности передатчика) не только на удалении, но и, находясь за несколько километров.
Однако радиус действия все равно ограничен. Самые несложные схемы таких приборов могут быть чувствительными к помехам, поэтому желательно внедрить систему шифрования сигнала.
Розетка с радиоуправлением
Отметим, что часто используют приемники и передатчики Wi Fi и Bluetooth. Такой подход позволяет управлять розеткой не только с помощью отдельного пульта, но и подавать команды мобильным телефоном или планшетом.
Если использовать Wi Fi, то пультом может быть смартфон
GSM канал
В принципе то же самое что и радиоканал, но такое управление удобнее, так как можно управлять розеткой из любой точки земного шара, где есть покрытие сотовой сети. Чтобы упростить сборку, в качестве приемников используют либо специальные модули, либо дешевые (старые) мобильные телефоны.
Например, находясь в другом городе, с помощью такой розетки вы можете включить отопление в доме или аэратор для аквариума. Недостаток один — нужно платить оператору связи за пользование SIM картой.
Розетка, управляемая по GSM
Обзор моделей
Пока на рынке электротехники лидируют три производителя — COCO International, UNIEL и Duwi GmbH. Стоит рассмотреть, что предлагают эти бренды.
COCO International
Международная компания, специализирующаяся на создании беспроводных средств для автоматизации домашнего быта, предлагает покупателям следующие комплекты оборудования:
- APA3-1500R. Недорогая функциональная модель с 3-канальным пультом и тремя электроадаптерами.
- AC-300. Розетка с функцией регулировки напряжения тока. Дает возможность использовать технику, потребляющую до 300 Вт. Оснащена 6-канальным блоком памяти.
- AGDR-3500. Адаптирован для использования на улице, контролирует до 6 электроустройств.
UNIEL
Фирма производит климатические установки и осветительные приборы. UNIEL разработала такие модели розеток:
- USH-P004-G3-1000W-25M. Четырехканальная аппаратура позволяет суммарно подключить до 1 кВт. Управляется вручную или дистанционно.
- USH-P009-G3-3600W-25M. Трехканальный адаптер, контролирующий электроприборы общей мощностью до 3,6 кВт.
- USH-P006-G4-300W-25M. Четырехканальный аппарат, обеспечивающий безопасную нагрузку на каждую электроточку до 300 Вт.
Duwi GmbH
Немецкий производитель, выпускающий светотехнику и аксессуары. Компания предоставляет линию розеток FUNK, разработанную для «умного дома»:
- FUNK-24114112. Розетка на радиоуправлении с двумя встроенными светорегуляторами и датчиком контроля напряжения.
- FUNK-39512442. Дешевая розетка, контролирующая только одну электроточку.
- FUNK-5244. Включает или выключает освещение, регулирует яркость света. Недостаток — нельзя подключать галогеновые и энергосберегающие лампы.
Все эти розетки различаются по рабочим характеристикам, что облегчает подбор модели с учетом особенностей эксплуатации.
Выбор дистанционной розетки
Во время покупки этой розетки, вам необходимо обращать свое внимание на следующие параметры:
- Изучите дальность распространения сигнала. Обычно дальность срабатывания составляет от 10 до 40 метров.
- Количество каналов в пульте. Этот параметр определяет количество устройств, которые вы сможете контролировать.
- Наличие сенсорного или кнопочного управления на пульте. Это необходимо, так как иногда пульт может потеряться.
- Наличие дополнительных функций.
- Номинальное напряжение, а также ток и мощность, с которыми будет работать розетка.
- Класс защищенности корпуса.

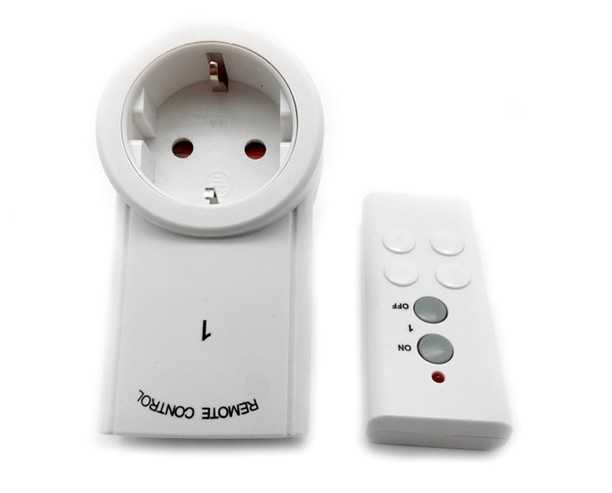

Розетка + пульт управления
Именно эти параметры являются наиболее важными. Выбирать их необходимо в зависимости от личных потребностей.
