Каким кабелем подключить электроплиту: советы профессионалов

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

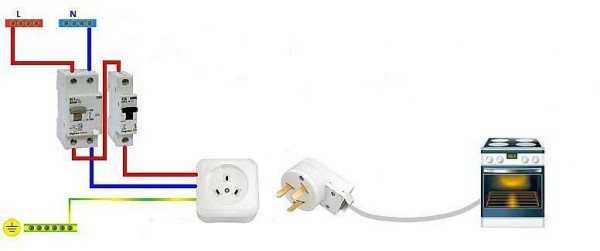

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать

Требования к кабелю

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

• Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
• Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается

Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы

Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

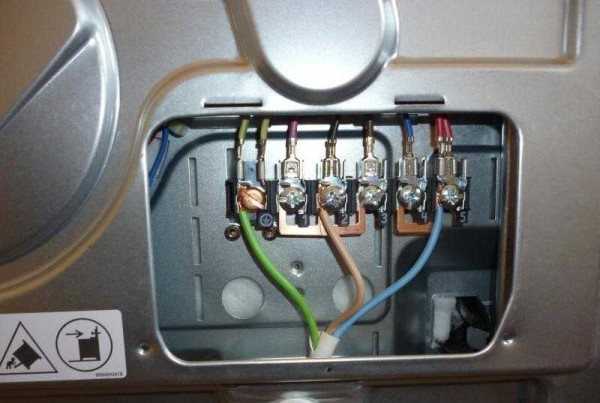

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

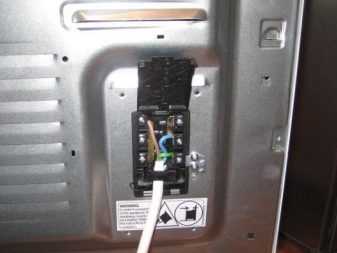

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

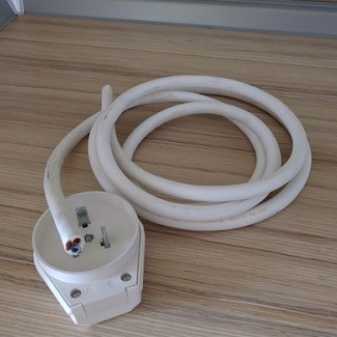

Так выглядит вилка для подключения электроплиты

Способы подключения

Для подключения электроплиты в квартире применяют специальные разъемы, предназначенные для плит, либо использует прямое подключение, когда кабель выпускается из стены и без розетки и вилки подключается прямо на клеммы прибора.

Второй способ применяют, когда к одной мощной линии подключают несколько кухонных приборов. В этом случае от щита тянут один мощный кабель, заводят его в специальный бокс, ставят автоматы по количеству подключаемой техники и от автоматов прокладывают линии питания к каждому электроприбору.

Некоторые производители сразу подключают провод для плиты (сетевой шнур). Его подсоединяют к клеммной колодке на задней панели. Если выбран первый способ подключения, к этому шнуру подсоединяют подходящую вилку. Если второй, то заводской шнур снимают (это не влияет на гарантийное обслуживание) и подключают к клеммой колодке провод, идущий напрямую от распредщитка или автомата.

Определяем сечение провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если вы живете в новом доме, можете смело выбирать провод для трехфазной сети. Определить тип проводки можно и визуально, достаточно посмотреть на провод, который идет к  электроплите. Если в кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть трехфазная.

Выбор провода  для электроплиты зависит также от того, открытая проводка или закрытая. В таблице приведены значения сечения кабеля для разных материалов и разного типа проводки.

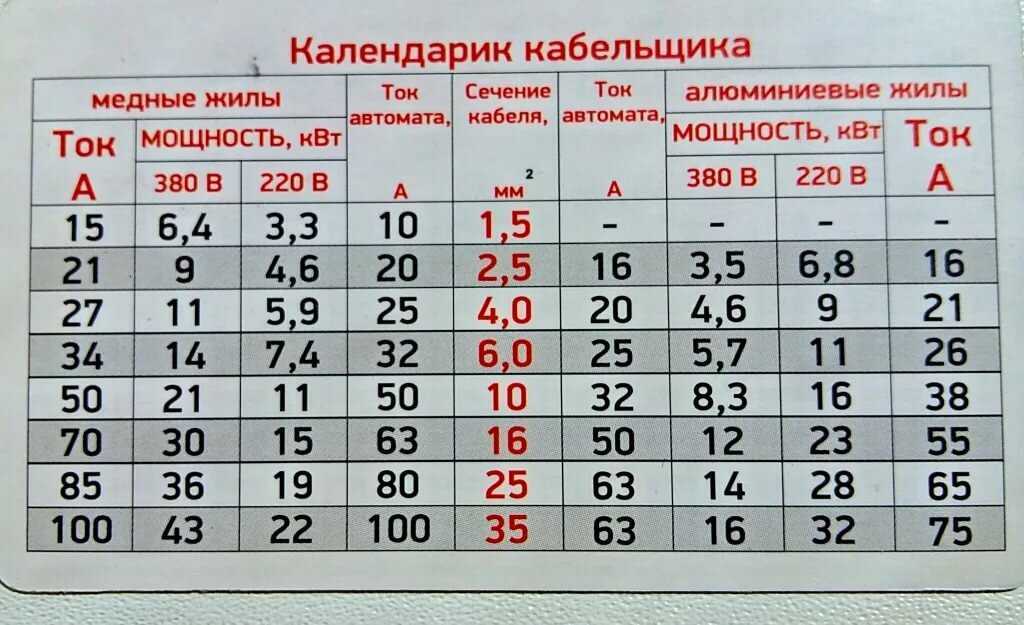

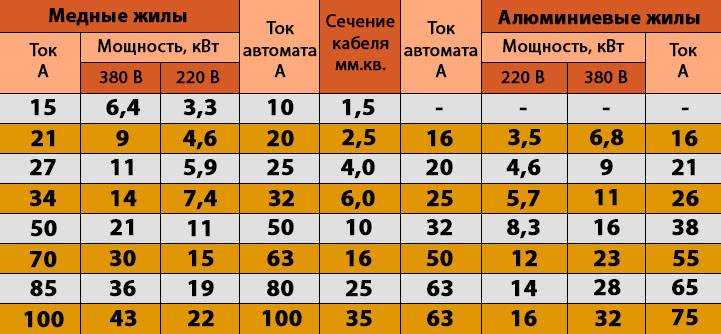

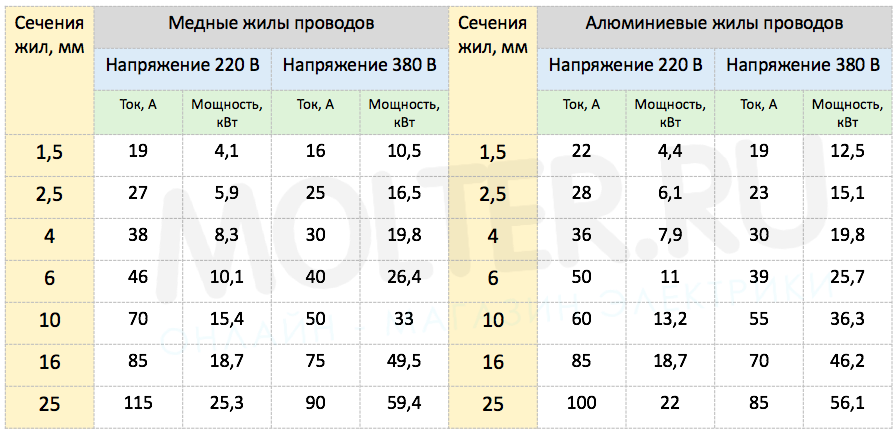

Таблица сечения кабеля в зависимости от типа проводки

Сечение кабеля, мм²	Проводка с медной жилой	Проводка с алюминиевой жилой
Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети	Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети
0,5	11	2,4	—	—	—	—
0,75	15	3,3	—	—	—	—
1,0	17	3,7	6,4	—	—	—
1,5	23	5,0	8,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9
2,5	30	6,6	11,0	24	5,2	9,1
4,0	41	9,0	15,0	32	7,0	12,0
6,0	50	11,0	19,0	39	8,5	14,0
10,0	80	17,0	30,0	60	13,0	22,0
16,0	100	22,0	38,0	75	16,0	28,0
25,0	140	30,0	53,0	100	23,0	39,0

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Статья по теме: Имитация кирпича своими руками

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Требования к электропроводке

Современные устройства комплектуются без шнура, такое действие имеет простое объяснение. По технике безопасности требуется, чтобы приборы подключались при помощи клеммных колодок высокого качества, при этом розетки не используются. Данный вариант подсоединения позволяет увеличивать длину сетевого шнура, использовать плавкую вставку вместо обычных автоматов.

Для монтажа применяются провода сечением от 4 мм2, при условии, что длина менее 12 м. Если используется кабель длиннее, необходимо выбрать сечение до 6 мм2. В этой ситуации для электроприбора устанавливается отдельный автомат.

Выбор сечения кабеля

Возможно подсоединение через розетку, однако следует для этого рассчитать подачу тока от 32 А.

Важно! Приспособление потребляет большое количество электричества, поэтому категорически запрещается подключение к обычным бытовым розеткам. Выполнение правил техники безопасности поможет предусмотреть непредвиденные ситуации.

Разбираемся, как правильно подключить электроплиту к радиальной сети

Схему подключения электрической плиты своими руками в таком случае следует делать в следующем порядке.

1. Блок соединения устанавливается в двух метрах от плиты. Подход к нему должен быть свободным – это важный момент безопасности. Можно использовать обычную монтажную коробку или скрытую, металлическую. Для последней в стене делается углубление.

Для плит из двух секций допускается использовать один блок. Секция конфорок и духовка подключаются отдельными проводами. Их сечение обязательно должно соответствовать основному проводу, ведущему к электрощиту.

Высчитывается длина провода таким образом, чтобы плиту можно было отодвинуть при необходимости в сторону и вымыть под ней пол.

Клеммная коробка крепится к стене на высоте 0,6 метра. Коробка и блок подключения соединяются проводом.
Провод от электрического щита прокладывается по кратчайшему пути. Чаще его размещают в углублении, прорубленном в стене (для этого можно использовать собранный своими руками штроборез), чтобы скрыть провода и не портить общий вид помещения.
Таким же скрытым способом можно провести провода от блока подключения непосредственно к плите.

Неправильная эксплуатация и небрежное отношение к СВЧ-печи приводят к возникновению целого ряда неисправностей этого бытового оборудования. Ремонт микроволновки своими руками следует начинать, предварительно установив причины поломки.

Для успешной починки такого прибора будет полезным детально изучить устройство печи и принцип её работы.

Подведя к блоку соединения все необходимые провода (от плиты и общей сети), нужно зачистить концы каждой жилы.
В блоке находятся специальные клеммы для крепления проводов:

• mains – сюда подключается сеть;
• load – клеммы для крепления проводов от прибора, то есть для нагрузки.

Важно! Фаза крепится к клемме L, цвет проводов красный. Нейтральные чёрные провода — к клемме N

Заземление монтируется к клемме E. Оно обозначается жёлто-зелёным кембриком (его нужно надеть на провода).

Монтаж схемы подключения электроплиты своими руками осуществляется согласно инструкции, прилагаемой производителем к прибору.
В клеммной коробке соединяются провода, идущие от блока подключения и кабеля самой плиты. Соединение выполняется по цветам. В одну клемму подключаются провода одинакового цвета (с обеих сторон).

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
2. Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

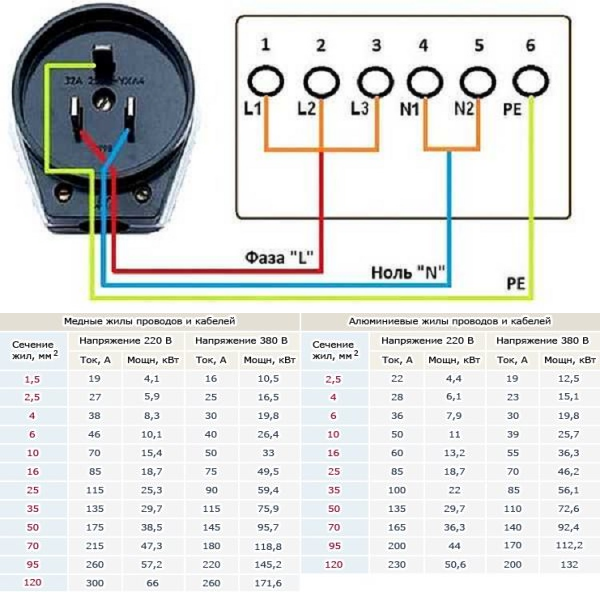

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты

При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

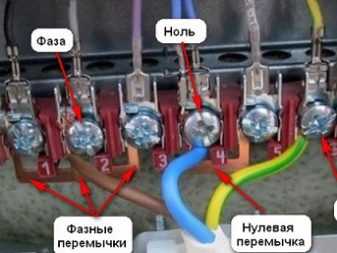

Расстановка перемычек в электроплите Ханса

Монтаж кабеля

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля. Прежде чем приступать к этой работе, необходимо проштробить стену. Если хочется скрыть укладку в стене, потребуется значительно больше времени, однако это поможет сохранить эстетику интерьера.

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами. Для того варианта нужно будет использовать внешний короб. Чтобы осуществить штробление и укладку в коробе, нужно выбрать наиболее короткий маршрут.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами.

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

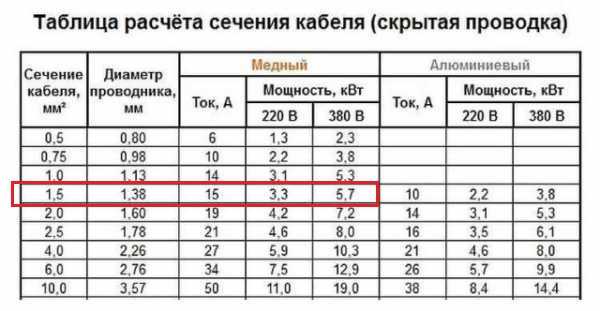

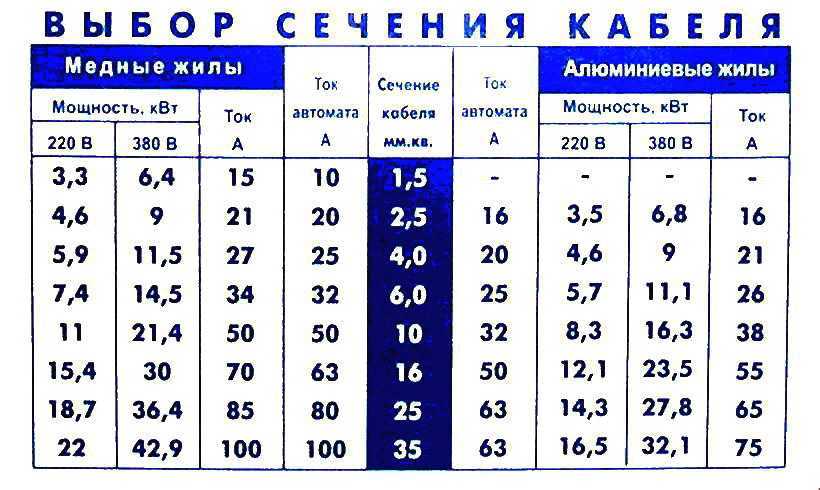

Таблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

• трехжильный кабель,
• трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Особенности установки через соединительное устройство

Порядок работ при таком варианте установки следующий:

1. Если блок выключателя выходит непосредственно на запасную колодку электрощита, красная жила провода подключается к самой колодке (это фаза), чёрная к нейтральной шине, а жила заземления соответственно к шине заземления (отмечается жёлто-зелёным кембриком).
2. Второй вариант подключения осуществляется через выключатель, оснащённый предохранителем. Он крепится возле электрощита с помощью шурупов.

Провода от плиты подключаются к клеммам следующим образом:

• жила с красной изоляцией крепится к фазе;
• чёрная – на нейтраль;
• жила заземления подводится к соответствующей клемме (помечается двуцветным кембриком).

Счетчик подключается к выключателю с помощью двух многожильных проводов в двойной изоляции. Сечение 16 кв. мм (можно взять провода тоньше, на 10 кв. мм и выполнить подключение более короткими отрезками этих проводов). Чёрный провод крепится к нейтральной клемме щита и выключателя (N). Красный к фазе (L). Заземление из многожильного провода той же длины укрепляется на клемме в соответствующем месте щита (цвет жёлто-зелёный).

Затем устанавливается предохранитель и крышка электрического щита закрывается.

Внимание! Нельзя подключать заземление к общей клемме точно так же, как и нельзя запитывать новую сеть до проверки правильности монтажа профессиональным электриком и выдачи им заключения о соответствии всем техническим нормам. Этот документ подаётся в электрическую компанию вместе с просьбой подключения к её сети.

Особенности подключения к двухфазной линии

Зачастую наблюдается ситуация, когда подключить плиту в доме нужно, имея две рабочие фазы. Это означает, что две фазы из трех соединены перемычкой, а к третьей имеется свободный доступ. В этом случае понадобится четырех- или пятижильный кабель, а также трехфазная розетка и вилка к ней. Имеется:

• 2 фазы;
• ноль;
• заземление.

Итого 4 жилы в кабеле. Соответствующие концы проводов закрепляются на клеммах в щитке. Другие концы этих же проводов крепятся на контактах в трехфазной розетке. Розетка имеет 5 гнезд для штекеров. Заняты будут только 4 из них.

Внимательно нужно относиться и к пропускной способности розетки. Упомянутая ССИ-125 держит силу тока в 32 Ампера. Но для четырехконфорочной с духовым шкафом плиты этого может не хватить. Тогда следует выбирать ССИ-135, выдерживающий ток в 63 Ампера и даже ССИ-145 — на 125 Ампер.

Требования к электропроводке

Безопасное подключение электроплиты требует подбора целого ряда дополнительного оборудования — автоматов, проводки и т.д.

Одно из наиболее важных условий работы электрической плиты при подключении — возможность выдерживать значительные нагрузки проводкой.

В жилом помещении, в котором ставится электроплита, необходимо наличие медной многожильной проводки, сечение которой будет не меньше 4 мм2. При этом, если мощность духовки выше обычной (достигает 2000 Ватт), сечение провода должно быть от 6 мм2. Специалисты рекомендуют прокладывать отдельную проводку для запитывания, чтобы дом не страдал от перегруза электроэнергии.

Автомат распределительного щитка должен выдерживать нагрузки электроплиты. Проводка должна по своей возможной мощности превышать ту, что требуется прибором, как минимум, на один номинал. Наилучшее решение — установка дополнительного распределительного щитка, который будет питать печь. Например, если плита потребляет силу тока 20 А, мощность автомата должна быть 25 А.

Не лишним будет установка дополнительных защитных средств. К ним относят устройства отключения, дифференциальные автоматы.

Вилку с розеткой нужно ставить силовые. Так они смогут работать с большими нагрузками.

К щитку проводят заземление. При большой мощности устройства следует использовать клеммник.

Распространенные ошибки при подключении

Перечислим несколько распространенных ошибок при подключении электроплиты, которые приводят к выходу прибора из строя, пожарам и поражениям электротоком:

1. Подключение через обычную розетку и вилки на 16 А. Для приборов мощностью более 3,5 кВт применяют специальные силовые комплектующие.
2. Подключение через простой автомат с тепловым расцепителем без использования УЗО или дифавтомата.
3. Использование кабеля недостаточного сечения. Эта ошибка приводит к перегреву проводки и ее прогару.
4. Подключение плиты к общей распределительной коробке без выделенной линии питания от щитка.
5. Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать, либо плита вообще не включится, если этот контакт отвечал за подачу напряжения на управление.
