Автоматическое включение ближнего света фар своими руками Схема

Советы профи

Конечно, сделать работу своими руками качественно смогут водители, которые имеет хотя—бы начальную подготовку по электротехнике и опыт выполнения подобного рода работ своими руками.

Профессионалы—же советуют перед тем как приступить к работе реально оценить свои возможности. В некоторых случаях, дабы избежать проблем, лучше раскошелиться на некоторую суму и поручить выполнение работы профессионалу—автоэлектрику.

Если —же работа будет выполняться самостоятельно, то рекомендуется все точки врезки обустраивать внутри салона. По меньшей мере — они будут защищены от негативного влияния атмосферных осадков.

Сами точки соединений более рационально выполнять путем скрутки проводов — такой метод ни в чем не уступает спайке, а в условиях повышенной вибрации оказывается более стойким к нагрузкам.

Не следует производить монтаж так, чтобы при максимально допустимой траектории перемещения ветвей проводки не возникало их натяжение, все точки перегибов проводки, расположенные возле металлических фрагментов кузова, должны быть защищены при помощи поливинилхлоридной трубки.

Не желательно следовать рекомендациям любителей, которые утверждают, что для получения желаемого  результата можно путем установки перемычки в определенном месте монтажного блока авто, не устанавливая дополнительное реле. Несоблюдение элементарных правил электротехники — реальная причина возникновения серьезных проблем, к примеру — фары могут включаться  в обход предохранителя.

Выполнение работы по монтажу своими руками потребует от автовладельца максимальной внимательности и аккуратности. В процессе эксплуатации следует исключить возможность попадания влаги и механических деформирующих нагрузок на фрагменты системы. В системах электрооборудования автомобилей не рекомендуется использовать газоразрядные лампы.

В случае опасения использовать самодельные варианты устройств подключения евросвета можно установить приспособления, изготовленные в заводских условиях, к примеру АвтоСвет AS, ФАРАОН, Skybrake M5, Meguna T 7.2 и т.п.

Штрафы

ПДД четко регламентирует, как пользоваться головным и дополнительным автомобильным освещением в зависимости от погодных условий, времени суток и местности

Водителям важно помнить, что закон запрещает сотрудникам ГИБДД самовольно открывать капот автомобиля или снимать фару, проверяя, какой тип лампы установлен в блоке

Инспектор останавливает автомобиль, если визуально наблюдает следующие нарушения:

1. Регулировка фар не соответствует ГОСТу. Это видно каждому участнику дорожного движения: дальние огни слепят прохожих и освещают не полосу дороги, а горизонт.
2. Фонари не работают или очень грязные.
3. На фарах отсутствуют рассеиватели либо используются лампы, которые не предусмотрены как штатные для конкретной модели.

Кроме штрафа до 3000 руб., при некоторых нарушениях водителю грозит потеря прав на период от 6 месяцев до года.

За ксенон

Если ксеноновые фары установлены на авто вместо штатных галогенных огней и инспектор без технического осмотра определил, что такая яркость нехарактерна для галогенок ближнего или дальнего освещения, последует:

1. Составление протокола.
2. Направление ТС на станцию техосмотра.
3. Проверка соответствия световых приборов штатным.
4. Штраф до 3000 руб. плюс лишение прав на срок от 6–12 мес., если обнаружится, что галогеновые огни были заменены на ксенон.

За ксенон в противотуманках также грозит штраф и лишение прав. При выборе ксенона для ПТФ рекомендуется выбирать лампу цветовой температуры до 3000 К. Желтый блок фары снизит дальность светового пучка, видимость улучшится без изменения яркости.

ЛЭД лампы

Штраф за диодные лампочки в фарах не предусмотрен, если этот тип света указан изготовителем. Если в модельном ряду в базовой версии авто установлен галоген, а более укомплектованная версия имеет штатные диоды, водитель может заменить галогеновую лампу на диодную. Автопроизводители предусматривают такую возможность для моделей автомобиля одного поколения.

Установка диодных элементов вместо штатного галогена позволяет значительно увеличить яркость фары, при этом параметры освещения будут в пределах правил. Определить, какая лампа стоит в блоке фары, без разборки последней нельзя. Диоды в зависимости от количества блоков дают мягкий ровный свет, не перегревают рассеиватель и имеют большой срок эксплуатации.

Несмотря на все преимущества ЛЭД блоков, за светодиодные лампочки, установленные без разрешения, также грозит штраф 500 руб. Могут и лишить прав на срок до 12 месяцев.

Чтобы установить светодиоды в фары головного света легально, нужно выполнить следующие пункты:

1. Приобрести оптику, которая соответствует модельному ряду авто.
2. Переоборудовать систему освещения в автомобиле.
3. Посетить отделение ГИБДД (по месту, где стоит на учете автомобиль), заполнить заявление о внесении изменений в конструкцию ТС.
4. Пройти техосмотр и внести поправку в карту диагностики.
5. Выписать свидетельство.

Если сгорела лампа

Если машина передвигается с выключенными фарами, независимо от причины (перегорела лампочка, невнимательность, включен не тот свет и пр.) водителю грозит штраф 500 р. В отдельных случаях штрафа удастся избежать:

1. Если автомобилист убедит инспектора, что нерабочей фара стала несколько минут назад.
2. Штраф за неработающую фару не будет взыскан, если авто едет в направление сервиса и есть подтверждение — звонок на СТО.
3. Автомобилисты могут получить только устное предупреждение за невключенные фары, если это первое нарушение по невнимательности.
4. Если днем горят все фары головного света — это не нарушение, такой пункт не предусмотрен правилами. Поэтому инспектор может просто посоветовать не разряжать аккумулятор.

Наиболее распространенные причины, когда положен штраф за отсутствие освещения:

1. За управление ТС с одной фарой.
2. При въезде в тоннель забыли включить ближний или дальний свет, посчитали, что ПТФ или ДХО достаточно.
3. Нет переключения света ночью при разъезде транспорта.
4. Разбитые линзы не позволяют скорректировать пучок света, который слепит водителей встречного транспорта.
5. Использование ДХО ночью без головного освещения.

За повторное нарушение правил использования осветительных приборов на ТС в 80 % случаев, кроме штрафа, лишают прав.

За «моргание фарами» штраф не предусмотрен. В редких случаях инспектор придирается к водителю и пытается вменить ему «неправомерное использование светового прибора», но водитель всегда может ответить, что он делал это, предупреждая встречных автомобилистов о возможном маневре обгона со своей стороны.

Если устройство всё-таки сломалось

Фирменные девайсы дают сбои крайне редко. Чаще всего их поломки связаны с нарушением правил эксплуатации. Они могут «полететь» из-за механических повреждений, попадания влаги внутрь электрических элементов, неправильной установки или неаккуратного использования.

Сходу рассказать, что именно может сломаться в датчике, невозможно. Однако можно подробнее рассмотреть его устройство.

Как правило, стандартный включатель фар состоит из следующих деталей:

• выключателя,
• проводов,
• блока управления,
• реле.

Если прибор перестал работать, нужно искать причину на одном из участков этой схемы.

Варианты автоматизации

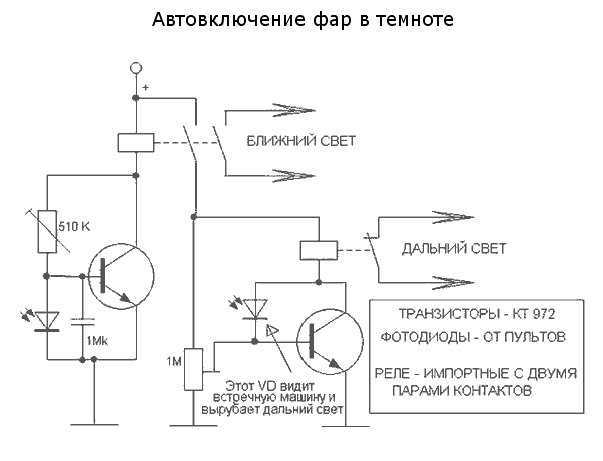

Установить автоматический включатель и выключатель, который будет отвечать за ближний свет, вполне можно своими руками. Но для начала следует определиться, какой из способов реализации схемы вам подходит больше остальных.

Всего предлагается 3 актуальных варианта:

• включение при активации зажигания;
• автовключение оптики после пуска мотора;
• использование специального датчика света.

Реализовать каждую схему автоматизации ближнего света можно в гаражных условиях. Но если вы не обладаете необходимыми навыками, сомневаетесь в своих возможностях, или просто хотите получить гарантированный результат, обратитесь за помощью к специалистам.

Датчик света

На множестве автомобилей зарубежного производства уже в заводской комплектации предусмотрено специальное устройство, которое в автоматическом режиме включает и выключает оптику машины. Они работают в тандеме с датчиком света.

Девайс реагирует на изменение уровня освещения. Если датчик фиксирует потемнение, фары включаются. Когда машина находится на светлом участке дороге, происходит автоматическое отключение. Во многих странах такая функция очень полезная и удобная. Но не совсем подходит для РФ.

Всё дело в требованиях постоянно, днём и ночью, ездить с включённым ближним светом или дневными ходовыми огнями. Потому в этой ситуации работу датчика приходится корректировать.

Включение и отключение ближнего света должно стать для водителей привычкой при отсутствии системы автоматизации. Если забывать про освещение перед началом движения, это грозит штрафом. Если же автоматическое выключение не работает или попросту отсутствует, включённые фары на припаркованном автомобиле к утру посадят аккумуляторную батарею.

Водителям, которые не могут приучить себя включать и выключать свет по мере необходимости, лучше всего воспользоваться средством автоматизации. Одним из них считается специальный датчик.

На выбор автомобилистам предлагается вариант самостоятельного изготовления устройства, либо же покупка фирменного девайса. Тут однозначно нужно останавливаться на втором варианте. Устройства автоматического включения и выключения фар предлагают следующие признанные компании:

Большинство девайсов основаны на датчике света. А это, как вы уже помните, не подходит под правила дорожного движения, действующие в РФ. Это не проблема, поскольку некоторые устройства перенастраиваются, что позволяет адаптировать под несколько иную работу.

Датчик света

Подробно расписывать нюансы установки устройства с датчиком света нет необходимости. Каждый производитель комплектует свою продукцию подробной инструкцией. Они могут отличаться друг от друга по способу монтажа. Но в действительности здесь нет ничего сложного.

Бывалые водители советуют устанавливать датчик света не наружу, а в сторону салона в район зеркала заднего вида, где он обычно стоит на машинах с датчиками заводского производства.

Среди представленных вариантов установка датчика считается наименее практичным и рациональным способом автоматизировать включение и выключение оптики. Да, в определённых ситуациях девайс значительно упрощает управление транспортным средством, поскольку водителю не приходится отвлекаться на переключатели.

Но при этом датчики света не всегда адекватно реагируют на дорожную ситуацию. Некоторые участки дорог могут заставить контроллер сходить с ума, поскольку затемнение быстро сменяется светлым участком, и так происходит постоянно. В итоге фары то включаются, то выключаются. Вряд ли такое понравится сотрудникам ГИБДД. Да и сам водитель будет испытывать серьёзный дискомфорт от подобной светомузыки.

Зажигание

Неплохой вариант того, как сделать на машине автоматическое включение ближнего света, предусматривает использование зажигания. Задумка заключается в том, чтобы фары включались после запуска зажигания.

Для реализации схему для начала требуется подключить осветительные приборы к источнику питания. Поскольку одни приборы подключаются вне зависимости от положения замка зажигания, а другие только после зажигания, тут нужно правильно выбрать источник. Наиболее предпочтительным решением считается кнопка для активации печки.

Какое наказание теперь полагается за нештатные фары?

Сами устройства могут быть различного типа. Это галогеновые лампы, светодиоды или же обычные накаливания.

Чтобы остаться в рамках размеров, возможно, придется резать бампер. Или закрепить светильники в нише воздухозаборника фальшрадиаторной решетки при достаточных её габаритах. Горизонтальную ось направим параллельно дорожному полотну.

Если ДХО нет, водитель имеет право их установить. Сегодня в продаже представлено огромный выбор. Существуют огни со светодиодными лампами, с обычными лампами накаливания. LED-огни являются самыми востребованными, потому как они очень экономичные в плане потребления энергии.

Поскольку Россия приняла условия Европейской конвенции дорожного движения, то требования Правил ЕЭК ООН №48, отраженные в ГОСТ Р 41.48-2004, пришедшем на смену устаревшим «единообразным предписаниям» 41.87-99, распространяются на российский автопарк.

Преимущества установки системы

Для начала мы рассмотрим основные плюсы, которые нам дает использование автоматического варианты включения света:

Удобство	Теперь вы не будете забывать включать свет, и вас не будут штрафовать сотрудники ГИБДД. Как показывает практика, большинство подобных правонарушений осуществляются именно из-за того, что водители забывают включать освещение в начале движения. К тому же вам не придется отвлекаться, вы будете знать, что система срабатывает автоматически в определенный момент времени
Сохранение АКБ	Как показывает практика, очень часто после окончания движения водители забывают отключать свет, в результате чего садится аккумулятор, если такие случаи повторяются периодически, то батарея выйдет из строя очень быстро. Наличие такой системы позволяет исключить подобные неприятности, ведь отключение также будет производиться в автоматическом режиме
Простота проведения работ	Любой из нижеописанных вариантов вы без труда можете реализовать своими руками, инструкция по установке проста и понятна, поэтому вы справитесь и без посторонней помощи, тем более что в комплект поставки входят все необходимые для монтажа элементы. Главное – соблюдать аккуратность и использовать только качественные методы соединения, скрутки и изолента недопустимы
Небольшие затраты	Цена требуемых элементов невелика, поэтому вы не понесете больших затрат. Самое главное – подобрать качественный вариант, который обеспечит хорошую работу системы

Автоматический выключатель фар ближнего света в некоторых моделях предполагает передвижения регулятора в специальный режим, иногда его помечают буквой «А»

Как включить ближний свет фар на Хендай Солярис?

Видео демонстрирует, как можно включить ближний свет фар и габаритные огни на Хендай Солярис. Как заменить лампочку ближнего света на рено дастер? Рено ближний свет. Всем привет! Подскажите, как включить ближний свет вместе с противотуманками на рестайле (comfort+расширенный)? Если не горит. На солярисе с завода установлена ближний свет весь светокорректор фар ламп h4. Лутше отключить омыватели фар а как работает омыватель фар? На ниссан х трейл 2.0. Вы также може.
поехал вечером куда то- свет сам включился, вроде все классно, но кнопочки не подсвечиваются. включаешь вручную, сперва габариты, потом ближний- свет опять гаснет, потом опять включается. а ксенончик то страдает.приехал вечером домой, свет забыл погасить, утром аккум сдох. кто виноват? привычка к автоматическому свету.

ну и таких примеров много)) кому то удобно, не спорю, но я лично минусов вижу больше чем плюсов))

О, пасиб за консультацию — приму к сведению)))

ксенону очень не нравится, когда его включают-выключают.это, кстати, касается и лампочек и блоков розжига.новая лампочка сдохла за месяц.

ты сидишь в машине, вдруг окно открыть надо, включил зажигание, фары загорелись. выключил зажигание- потухли. покурил- опять закрываешь окно- та же фигня.поехал вечером куда то- свет сам включился, вроде все классно, но кнопочки не подсвечиваются. включаешь вручную, сперва габариты, потом ближний- свет опять гаснет, потом опять включается. а ксенончик то страдает.приехал вечером домой, свет забыл погасить, утром аккум сдох. кто виноват? привычка к автоматическому свету.

ну и таких примеров много)) кому то удобно, не спорю, но я лично минусов вижу больше чем плюсов))

Спасибо за пост — познавательно…А ошибки не выдает баркас в связи с изъятием предохранителя?!

лучшее спасибо- это кнопочка нравится))ошибки не выдает, и честно говоря, не думаю что он умеет выдавать ошибки))

ксенону очень не нравится, когда его включают-выключают.это, кстати, касается и лампочек и блоков розжига.новая лампочка сдохла за месяц.

ты сидишь в машине, вдруг окно открыть надо, включил зажигание, фары загорелись. выключил зажигание- потухли. покурил- опять закрываешь окно- та же фигня.поехал вечером куда то- свет сам включился, вроде все классно, но кнопочки не подсвечиваются. включаешь вручную, сперва габариты, потом ближний— свет опять гаснет, потом опять включается. а ксенончик то страдает.приехал вечером домой, свет забыл погасить, утром аккум сдох. кто виноват? привычка к автоматическому свету.

ну и таких примеров много)) кому то удобно, не спорю, но я лично минусов вижу больше чем плюсов))

а ближний автоматом на солярисе при включеном зажигании не от ручника включается? из-за автовключения света привык на ручник постоянно ставить)у меня на рио даже когда свет включеным оставляешь, после выблючения зажигания габариты горят, а когда на сигналку ставишь, то и они гаснут…

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Советы и рекомендации

Как видно, изготовленные самостоятельно решения могут иметь больше плюсов, чем штатные. Функциональность также расширяется, стоимость зачастую получается более привлекательной. Другими словами, собрать недорогую схему автоматического включения ближнего света фар вполне реально.

При этом важно понимать, что для сборки схемы своими руками необходим определенный опыт и навыки. Если вы не уверены в своих силах, лучше обратиться за помощью к профессиональному автоэлектрику

Если же работы выполняются самостоятельно, точки врезки оптимально располагать во внутрисалонном пространстве, а не под капотом. Такой подход позволит избежать окисления контактов, снижает риски увлажнения и короткого замыкания и т.п.

Что касается реле, проводов, предохранителей и т.д., реле нужно надежно закреплять, проводку необходимо прокладывать так, чтобы провода не лежали в «натяг». В местах перегибов проводов и в точках, где провод касается металлических частей кузова, должна присутствовать дополнительная изолирующая термоусадка. В противном случае провод может перетереться и начать замыкать.

Также настоятельно не рекомендуется вместо реле обходиться обычными перемычками, подключаться в обход предохранителей и т.д. Игнорирование данных рекомендаций может не только стать причиной неполадок оборудования, но и замыканий или пожаров.

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Почему в автомобиле отключается головное устройство (магнитола) при запуске двигателя. Основные причины отключения автомагнитолы, возможные неисправности.

В чем заключается и для чего необходима разминусовка силового агрегата. Основные преимущества данного решения, установка дополнительной массы своими руками.

Как самому правильно сделать шумоизоляцию двигателя и моторного щита автомобиля. Материалы для обработки, устранение шумов и вибраций. Советы, рекомендации.

Бортовой компьютер для карбюраторного двигателя. Основные функции и возможности устройства, особенности управления БК для карбюраторных авто, плюсы, минусы.

Блок дистанционного автозапуска двигателя: основные функции. Безопасность использования модуля автозапуска ДВС, взаимодействие с автосигнализацией и иммо.

голоса

Рейтинг статьи

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

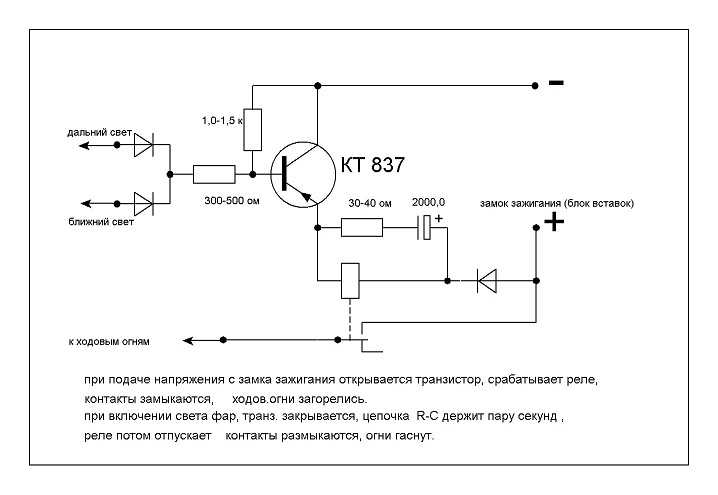

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

• 30 кидается на выводы «+» светодиодов;
• 85 идет на «плюс» к габаритам;
• 86 подключают на любой вывод геркона;
• 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.
