Правила выбора автомобильного видеорегистратора с функцией ночного видения
Прежде чем выбирать видеорегистратор с камерой ночного видения, нужно ознакомиться с технической характеристикой прибора. Главными критериями при выборе будут:
- Разрешение в записи;
- записываемая скорость данных;
- наличие беспроводной сети;
- удобство управления настройками.
Скорость записи данных влияет на результат передаваемого изображения, плавность смены кадров. Чем скоростной режим будет выше, тем лучше устройство произведет запись видео. Многоканальные приборы имеют общую суммарную величину. Для каждого из них скорость записи будет меньше. Чтобы получить максимально четкое изображение, нужно выбирать модели видеорегистраторов со скоростью записи не менее 25 кадров в секунду. В видеорегистраторе с функцией ночного видения для хорошей передачи и четкости изображения величина разрешения должна составлять не менее 704×576 пикселей. Чем этот показатель выше, тем качественнее будет передача видеоизображения, и пользователь сможет рассмотреть мелкие детали на отдаленном расстоянии.
Некоторые модели видеорегистрирующей аппаратуры оснащены дополнительными опциями, позволяющими управлять техническим устройством на отдаленном расстоянии. К таким приборам относятся модели со встроенным модулем Wi-Fi. Беспроводная сеть обеспечивает передачу данных дистанционно. Записанный материал хранится на жестком диске или съемном носителе
Выбирая модель видеорегистратора, нужно акцентировать внимание на накопитель, который должен иметь большой объем для хранения данных. Управление прибором видеорегистрации может осуществляться несколькими способами:
- при помощи кнопок, расположенных на панели устройства;
- с помощью пульта дистанционного управления;
- при помощи компьютера.
На сегодняшний день наилучшим вариантом при выборе видеорегистратора будут цифровые модели без ограничения по качеству передаваемого изображения. На монитор будет выводиться картинка с высокой четкостью и качеством. Особым преимуществом обладают видеоаппараты с передачей изображения по беспроводной сети.
Подключение видеорегистратора без использования прикуривателя
Каждому водителю должно быть известно, что видеорегистратор – очень важная вещь в автомобиле, ведь он определенным образом защищает автовладельца, пассажиров и пешеходов от различных опасностей. И даже если установить регистратор хотят не все, все понимают его необходимость. Именно поэтому некоторые все-таки решаются купить этот прибор и зачастую подключают его непосредственно к прикуривателю. Это, конечно, правильно, и большинство водителей поступает именно так, но ведь есть и другой способ подключения.
Итак, как же подключить видеорегистратор, не используя прикуриватель? Несмотря на то, что все производители таких приборов рекомендуют подключать их именно таким способом, можно попробовать и другие варианты. Ведь каждому водителю, наверняка, не будет нравиться провод, который идет от самого лобового стекла до прикуривателя. Иногда он может мешать движению и обеспечивать плохую видимость. Да и при выключенном аккумуляторе видеорегистратор в автомобиле совершенно бесполезен, ведь он в таком случае просто не работает, а желательно, чтобы он постоянно снимал происходящее на дороге.
Вот несколько вариантов подключения таких устройств:
1. Первый – это подключение прибора к тем входам и проводам, которые обычно располагаются около лобового стекла. Можно, как пример, рассмотреть провод, который записывает магнитолу. Он выделен желтым цветом и имеет надпись АСС, поэтому найти его не составит труда;
2. Также регистратор можно подключить через плафон, который предназначен для освещения салона машины. Он также находится недалеко от лобового стекла, что существенно упрощает задачу подключения
Но тут многие водители скажут: как же так? Ведь провод все равно будет виден? Ничего подобного – его можно «спрятать» под салонную обшивку.
Однако в таком случае автовладельцу важно не только найти правильное место для установки видеорегистратора, но и правильно соединить провод – он должен быть присоединен к +12В. Если обозначений полюсов нет, то лучше проверить это с помощью прибора, измеряющего напряжение, то есть вольтметра. Также не стоит забывать и о том, что при подключении надо использовать штекер, потому как в таком случае устройство будет всегда получать 5 Вольт, необходимых для его стабильной работы
Также не стоит забывать и о том, что при подключении надо использовать штекер, потому как в таком случае устройство будет всегда получать 5 Вольт, необходимых для его стабильной работы.
Таким образом, штекер убирать не стоит. Также помните о том, что нужно установить еще один выключатель, потому как в таком случае замок зажигания не участвует в этом процессе.
Комментирование и размещение ссылок запрещено.
Как правильно установить видеорегистратор в машине
Каждый из вариантов установки видеорегистраторов имеет свои плюсы и минусы. Рассмотрим наиболее распространенные из них.
На присоске
Является самым простым из существующих методов крепления видеорегистратора. При установке не требует никаких инструментов. Обычно она поставляется в комплекте с оборудованием. При выборе места установки регистратора на присоске автовладелец обычно руководствуется следующими правилами:
- видеорегистратор и присоска не должны мешать обзорности водительской зоны, в идеальном случае и пассажирской тоже;
- органы управления видеорегистратором должны быть в пределе досягаемости водительской зоны обслуживания;
- регистратор должен обеспечивать максимальный угол обзора.
Для установки видеорегистратора на присоске необходимо:
- обезжирить место установки присоски с помощью мягкой ветоши, смоченной спиртом или другим мягким нежирным растворителем;
- дождаться высыхания места установки;
- закрепить присоску, проверив надежность крепежа.
Некоторые автовладельцы смачивают место установки водой перед закреплением присоски. В случае хорошего обезжиривания это делать необязательно.
Плюсы присоски:
- поставляется в комплекте с оборудованием;
- простота монтажа-демонтажа, имеется возможность ежедневной установки-снятия присоски;
- компактность.
Основные минусы: неустойчивость монтажа, особенно в холодное время года, неэстетичный вид.

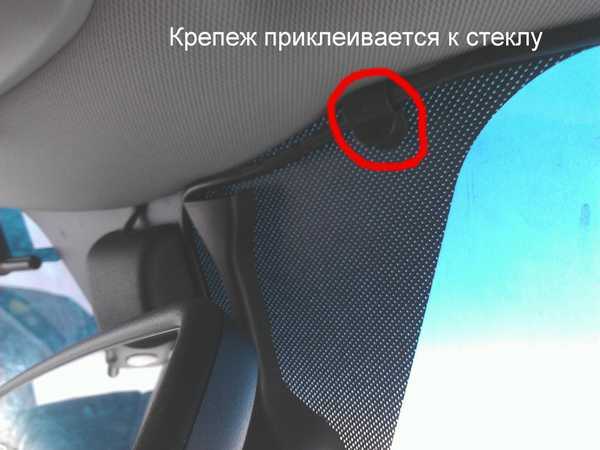

На двухстороннем скотче
Наклейка в виде двухстороннего скотча более практична, чем присоска, однако имеет ряд недостатков:
- невозможно демонтировать видеорегистратор, не повредив наклейку;
- качество монтажа зависит от материала выбранного двухстороннего скотча (он должен быть термо- и влагостойким);
- при отсутствии опыта возможна неправильная установка видеорегистратора с первого раза;
- при креплении регистратора непосредственно на лобовое стекло возможно перегревание устройства при попадании прямых солнечных лучей в теплое время года.
На торпедо
Отдельные модели видеорегистраторов имеют вариант крепежа на торпедо авто. Чаще всего осуществляется с помощью двухстороннего скотча. Плюсы такого крепежа:
- более просто произвести подключение питания;
- простота монтажа;
- надежность крепления;
- удобность доступа к органам управления регистратора.
Основной недостаток – уменьшение угла обзора.
В зеркале заднего вида
Видеорегистратор, встроенный в зеркало заднего вида, обычно устанавливается на сервисных центрах. Он имеет постоянное подключение к питанию. Обычно это модели премиум-класса.
Способы подключения без прикуривателя
Если ваш видеорегистратор подключается посредством USB-разъёма, проблем с вечно занятым прикуривателем не возникнет. В остальных случаях остается воспользоваться нестандартными способами подключения за счёт стандартного штекера.
Подключение к плафону освещения
В данном случае подключение видеорегистратора без прикуривателя предполагает использование плафона освещения как ближайшего узла электроснабжения.
Порядок установки:
Используйте крестообразную или классическую отвёртку, чтобы разобрать передний плафон салонного освещения.
Припаяйте провода штекера к разъёмам шлейфа или минусовым и плюсовым контактным площадкам.
Проследите за надёжностью всех соединений, в противном случае, в работе устройства будут возникать помехи, видеозапись может быть искажена.
Используйте универсальный мультиметр для проверки сетевого напряжения осветительной системы, определения массы в шлейфе плафона и мест подключения плюсового провода.
Разберите штатный штекер прибора, поскольку он не подойдёт для подводки питания от системы освещения к регистратору
На данном этапе важно обладать навыками электромонтажных работ.
Благодаря специальному модулю питания можно обеспечить полную безопасность при подключении к плафону освещения. Встроенный резистор на 150 ом является ключевым преимуществом блока питания
В некоторых случаях стоит дополнить нагрузочными резисторами электрическую схему, если потребление видеорегистратора менее 200 мА.
Избавьтесь от обшивки боковых стенок ветрового стекла, чтобы у вас была возможность использовать скрытую установку проводов к плафону освещения или отверстию в торпедо.
Если вы отдаёте предпочтение открытой установке, можно проложить кабель на стыке ветрового стекла со стойкой. Позаботьтесь о том, чтобы цвет провода соответствовал обшивке салона. Прочно зафиксируйте его с помощью липких пластиковых скобок.
Подключение к блоку предохранителей
Присоединение штекера видеорегистратора к блоку предохранителей относится к категории безопасных способов. Рассмотрим, как подключить видеорегистратор таким способом, и что для этого нужно:
- купите классический предохранитель для машины;
- припаяйте провод от плюсового контакта штекера к одной из ножек, а провод с кольцом припаяйте к минусовому контакту штекера;
- зафиксируйте провод с кольцом на каркасе торпедо с помощью винта;
- остаётся в свободное гнездо блока установить предохранитель.
Если питание регистратора составляет 5 вольт, в разборке штекера нет никакой необходимости. Напряжение автомобильного аккумулятора снизиться до необходимого уровня за счёт электрической схемы штекера.
Подключение к питанию автомагнитолы
В данном случае процесс ещё более простой, поскольку питание данного устройства также соответствует 5 В. В использовании адаптеров и переходников нет никакой необходимости. Достаточно зафиксировать гаджет и запитать его к оранжевому проводу, который ведёт к автомагнитоле. Провод можно найти под передней панелью.
Возможно, вас заинтересует любопытный материал, в котором подробно рассказывается о том, как подключить телефон к магнитоле.
Подключение к зажиганию
Рассматриваемый способ считается наименее используемым, поскольку работа регистратора возможна будет только после поворота ключа.
Для этого способа вам будет нужно совершить следующие действия:
- зафиксируйте гаджет и подключите его посредством адаптера;
- провода можно проложить по низу или по верху лобового стекла и подключить к системе зажигания;
- на следующем этапе необходимо найти плюсовую клемму, используя тестер, и прикрепить к ней провод с аналогичной полярностью;
- остается закрепить минус (к минусовым контактам разводки авто или магнитолы).
Как подключить видеорегистратор без прикуривателя
Регистратор представляет собой электрооборудование, поэтому для его подключения без прикуривателя понадобятся такие инструменты:
Обычно в автомобиле гнездо прикуривателя уже занято, так как к нему подключена зарядка телефона или другое устройство. Кроме этого, питание в прикуривателе появляется только при включенном зажигании, то есть при неработающем двигателе регистратор работать не будет. Есть несколько вариантов подключения видеорегистратора. Их выбор во многом зависит от места установки такого прибора.
Подключение через потолочный плафон
Если регистратор монтируют в верхней части лобового стекла, то удобнее всего его подключить к питанию в потолочном плафоне. Процесс монтажа:
Если нет паяльника, то на изоляции делают надрезы и к ним прикручивают провода от блока питания.
Видео: подключение регистратора к плафону
Подключение к магнитоле
Это более простое решение, так как для питания магнитолы также требуется напряжение 5 В. Для подключения регистратора к магнитоле не надо использовать блок питания или адаптер. Достаточно на колодке магнитолы найти провод питания, для этого используют мультиметр, к которому и подключают видеорегистратор.
От аккумулятора
Если выбирать такой вариант, то надо приготовить длинный провод, а также предохранитель на 15 А. Последовательность подключения будет такая же, как и при подключении к плафону.
Провод от регистратора прячут под обшивкой и выводят к аккумулятору. Обязательно устанавливают предохранитель
Особое внимание уделяют полярности, чтобы не вывести из строя прибор. Между аккумулятором и регистратором обязательно устанавливают преобразователь напряжения
К замку зажигания
Это не очень популярный способ подключения. Его недостаток в том, что регистратор работает только при включенном зажигании. Достаточно при помощи тестера найти плюс на клемме замка зажигания, а минус можно взять в любом удобном месте. В этом случае также надо обязательно в цепь устанавливать преобразователь напряжения.
Видео: подключение регистратора к замку зажигания
К блоку предохранителей
Для подключения регистратора к блоку предохранителей понадобится приобрести специальный разветвитель. Его особенность в том, что он имеет место для установки двух предохранителей. В нижнее гнездо вставляют штатный предохранитель, а в верхнее гнездо — предохранитель подсоединяемого устройства, к которому и подключают адаптер, а уже к нему видеорегистратор.
К зажиганию
Использование замка зажигания является наименее распространенной методикой коммутации, поскольку обеспечивает подачу питания только после поворота ключа. Кабель питания прокладывается внутри панели приборов и аккуратно выводится к замку. При этом следует учитывать наличие подвижных частей, необходимых для регулировки угла наклона и вылета рулевой колонки. Проложенный жгут не должен попадать на движущиеся поверхности, а также рулевой вал. Определение точки коммутации осуществляется тестером.
Отрицательный провод подключается к специальному болту, приваренному к кузову. Эта конструкция является штатным источником получения отрицательного полюса питания. Кабели крепятся при помощи гайки, возможно использование фасонного кольца для распределения проводов. Допускается подключение отрицательного провода к штекеру магнитолы или разъему другого устройства. Запрещается использовать для подсоединения жгуты, предназначенные для обеспечения работы надувных подушек безопасности.
Axiom Car Vision 1100
Сам по себе видеорегистратор не маленький, но своим исполнением раздельной установки основного блока от непосредственно камеры оказывается самым маленьким и не заметным. Установив один раз вы не будите задумываться о ежедневном съеме регистратора. Устройство без проблем снимает по датчику движения во время вашего отсутствия, а при желании Axiom позволяет подключить вторую камеру для заднего стекла (например) автомобиля тем самым увеличив область наблюдения. Качество видео отличное не только днем но и ночью за счет напыления антибликового слоя и высокой светочувствительности. Конечно же имеется возможность просмотра отснятого материала на крупном дисплее основного блока.
Команда Топрадар надеется что наш обзор был полезен вам при выборе своего видеорегистратора!
Как правильно установить видеорегистратор
Место для установки выбрано, держатель установлен. Теперь нужно завести провода питания. Чаще всего видеорегистраторы запитывают от прикуривателя и большинство шнуров питания идет со штекером под этот разъем. Все неплохо, но висящие посреди лобового стекла провода могут мешать обзору и отвлекать водителя. Потому желательно провод вывести под потолок (оставьте немного свободного провода, чтобы была возможность изменять положение камеры при необходимости), заправьте провод под потолочную панель, немного отодвинув ее, затем обнажив боковую стойку, прикрепите провод к уже проложенным там жгутам при помощи пластиковых хомутов. Как конкретно отодвигать потолочную панель и боковую стойку сказать трудно: у разных автомобилей по-разному.
Видеорегистратор скрытой установки
Есть способ проложить провод не столь скрытный, но тоже неплохой: использовать специальные пластиковые крепежи, которые устанавливаются под самым потолком (на стекло или панель), а затем в них заправляется провод.
Установка видеорегистраторов в автомобиль
Теперь, снова-таки в зависимости от модели или вашего желания, проводим провод или через бардачок (нужно будет его снять) или под ковриком. Если выбрали вариант «под ковриком», следите, чтобы провод не попадал под ноги пассажира (если завели на пассажирскую сторону) или не запутался в педалях (если прокладываете со стороны водителя). Также нужно проложить его так, чтобы он не попадал в зону действия движущихся частей (заслонок и т.п). Лучше всего хомутами крепить к имеющимся уже жгутам.
Далее есть два варианта: вывести шнур где-то в районе прикуривателя и, используя штекер, включать/выключать питание видеорегистратора, или подключиться «изнутри». Второй вариант предпочтительнее с той точки зрения, что прикуриватель один, а устройств обычно несколько. А так гнездо будет свободно.
Как подключают видеорегистратор
Пользоваться авторегистратором можно, если его подсоединить к системе автономного питания. Обычно устройство подключают к прикуривателю, но он может быть занят другой техникой или не работать из-за неисправности. Тогда регистратор можно подключить без прикуривателя. Для этого используют плафон, магнитолу, аккумулятор.
Если правильно провести монтаж авторегистратора, то прибор будет работать все время
А это необходимо водителям, для которых важно, чтобы запись велась как во время поездки, так и во время остановки машины. Авторегистратор, подключенный не к прикуривателю автомобиля, позволяет убрать с лобового стекла провода, которые мешают вести обзор дороги
Как подключить видеорегистратор к плафону? Способ подключения зависит от того, где водитель желает расположить регистратор, а также от того, какая марка устройства используется, какое питание оно поддерживает. Проще всего подключить автовидеорегистратор к магнитоле или медиа-системе авто. Но не всегда есть такой вариант, поэтому и приходится использовать аккумулятор, плафон-освещение или провода магнитолы. Автомобилист должен подобрать наиболее оптимальный и практичный способ.
Далее будет рассмотрено подключение регистратора к плафон-освещению, которое чаще всего располагается над зеркалом заднего вида. Плафон находится близко к месту крепления видеорегистратора. Для того чтобы подключить устройство к плафон-освещению, необходимо выполнить следующие действия:
- Снять переходник с провода регистратора, который отвечает за его питание.
- Разобрать плафон-освещение.
- Найти плату, которая регулирует работу плафона.
- Отключить от платы провод, который идет на освещение.
- На его место припаять провод регистратора.
- Кабель освещения можно присоединить к светодиоду, и тогда он будет стабильно подавать сигналы о том, что видеорегистратор работает.
Некоторые водители кабель питания освещения убирают под обшивку или оставляют просто болтаться. Если все будет спаяно правильно, то видеорегистратор автомобиля начнет работать без привязки к зажиганию. Чтобы его включить, нужно нажать на кнопку, которая отвечает за освещение в салоне автомобиля.
Как подключить видеорегистратор в машине без прикуривателя
Большинство видеорегистраторов бюджетной и средней ценовой категории в комплекте имеют шнур для подключения к питанию с разъемом под гнездо прикуривателя. Как ни странно, до сих пор автопроизводители не устанавливают других разъемов питания для бортовой сети. В некоторых случаях было бы удобно, например, если такой разъем стоял возле плафона. В реальной практике так делают некоторые автокулибины.
Постоянно болтающийся витой провод от видеорегистратора, ведущий к прикуривателю, находится в зоне постоянного обзора водителя и мало кому будет приятен. Поэтому существуют различные варианты «спрятать» такую электропроводку.
От блока предохранителей
Наиболее простой и надежный способ — проложить проводку от блока салонных предохранителей. Для этого можно воспользоваться каким-нибудь штатным предохранителем, сделав от него отвод по плюсовой шине питания.
Например, для этой задачи подойдут адаптеры Roadgid Cord mini/micro/type-c USB 12-24V или Roadgid Cord DC 2.5 12-24V – при выборе следует ориентироваться на разъем видеорегистратора.
Адаптер Roadgid Cord mini/micro/type-c USB 12-24V
Проверить соответствие разъема, а также показатели напряжения и выходного тока важно для корректного подключения. Адаптер Roadgid Cord DC 2.5 12-24V
Адаптер Roadgid Cord DC 2.5 12-24V
Использование такого адаптера не только позволит легко сделать скрытую прокладку электропроводки без прикуривателя, но и повысит пожарную безопасность автомобиля, так как дополнительно адаптер защищает от перегрева, короткого замыкания и перенапряжения.
Кроме этого, в адаптерах есть опция защиты аккумулятора от разряда – устройство автоматически прекратит подачу питания на видеорегистратор при снижении напряжения до определенного уровня.
Видео – как выполнить скрытая установку видеорегистратора своими руками с помощью адаптера Roadgid Cord:
Так как видеорегистратор потребляет небольшой ток, лучше делать отвод плюсовой шины от предохранителей номиналом не более 10 Ампер. Можно установить дополнительный предохранитель.
Видео — как подключить видеорегистратор в машине от блока предохранителей:
Перед установкой отвода следует убедиться, что при включении зажигания на предохранитель подается плюс питания. Минусовую шину можно пустить от массы авто.
Провода питания укладываются вдоль периметра лобового стекла под обшивку. На выходе припаивается разъем, который можно снять от проводов питания, поставляемых в комплекте с видеорегистратором.
Видео — как подключить видеорегистратор в машине через Power Magic:
К плафону освещения
Более рациональный способ – сделать отвод питания от плафона освещения салона.
Но не во всех автомобилях такое возможно. В некоторых авто нет постоянной положительной шины на плафоне, напряжение может подаваться туда только при включении габаритов. В таком случае этот вариант невозможен.
Видео — как подключить видеорегистратор в машине к плафону освещения через USB-хаб:
Если же постоянная положительная шина в плафоне присутствует (в этом можно убедиться и без схемы, если при включенном зажигании измерить напряжения на всех контактах плафона относительно массы авто), то можно сделать отвод плюсового напряжения от плафона. Минус можно взять от кузовных деталей либо контактов плафона.
В остальном установка разъема питания аналогична предыдущему варианту.
Преимущество данного способа – минимальная длина токоведущих проводников, недостаток – сложность схемотехнического подключения.
К сети интернет
Некоторые модели видеорегистраторов, оснащенные GPRS-модулем, поддерживают подключение к интернет. В некоторых моделях можно организовать интернет-подключение по Wi-Fi. Для этого необходимо в регистраторе прописать режим работы по Wi-Fi в качестве клиента, установив статический адрес роутера авто.
Дальнейшие действия по подключению производят в соответствии с руководством по настройкам и эксплуатации конкретной модели видеорегистратора. Процедура сложная, но в большинстве случаев удается достичь результата.
