Принципиальная схема сенсорного выключателя своими руками

Принцип работы

Схема сенсорного выключателя на 12 В и 220 В при подключении особенных отличий не имеет. Чаще всего при отключенном свете на дисплее горит синяя подсветка. Если освещение включено, оно будет светиться красным оттенком.

Сигнал с сенсора подается на усилитель. Далее он поступает на реле исполнителя. Его контакты выключают и включают освещение. Управление может производиться при помощи пульта. Его радиус действия составляет до 30 м.

Сенсорные выключатели имеют защиту, которая срабатывает при отключении сети. В таком режиме происходит переход в исходное выключенное положение. Исполнительное реле выдерживает нагрузку до 1 кВт. При этом ток нагрузки составляет 5 А. Такие приборы рассчитаны на работу от сети до 250 В. Если в системе наблюдаются скачки напряжения, рекомендуется установить стабилизатор.

Сенсорные кнопки в Ардуино

В этой статье мы поговорим о сенсорных кнопках в ардуино. С помощью этого несложного и недорогого компонента можно создавать простые и очень эффектные проекты.

Чаще всего такие кнопки используются для создания всевозможных удобных сенсорных интерфейсов, например в системах умного дома.

Давайте узнаем, как можно подключать сенсорные кнопки к ардуино, напишем простой скетч и обязательно рассмотрим принцип их работы.

Сенсорные или механические кнопки

+ Сенсорная кнопка «ощущает» нажатие даже через небольшой слой неметаллического материала, что обеспечивает разнообразие в использовании её во всевозможных проектах.

+ Из предыдущего пункта вытекает и этот – возможность использовать сенсорную кнопку внутри корпуса повышает привлекательность проекта, что не влияет на функционал, но достаточно важно в повседневной жизни, чтобы не обращать на это внимание. + Стабильное функционирование, которое выражается отсутствием подвижных частей и частой калибровкой (о чём будет сказано ниже). Вам не придется беспокоиться о дребезге кнопок, возникающем при использовании механического собрата, что существенно облегчит жизнь начинающему ардуинщику

Поэтому ещё один плюс, пусть и не для всех – простота при работе

Вам не придется беспокоиться о дребезге кнопок, возникающем при использовании механического собрата, что существенно облегчит жизнь начинающему ардуинщику. Поэтому ещё один плюс, пусть и не для всех – простота при работе

+ Стабильное функционирование, которое выражается отсутствием подвижных частей и частой калибровкой (о чём будет сказано ниже). Вам не придется беспокоиться о дребезге кнопок, возникающем при использовании механического собрата, что существенно облегчит жизнь начинающему ардуинщику. Поэтому ещё один плюс, пусть и не для всех – простота при работе.

• Сенсорные кнопки плохо работают при минусовых температурах, поэтому они непригодны для использования за пределами помещений.
• Высокое потребление электричества, вызванное необходимостью постоянно поддерживать одинаковую ёмкость.
• Сенсорная кнопка не работает при нажатии её рукой в перчатке либо плохо проводящим электричество объектом

Обзор сенсорных кнопок

Прежде чем говорить непосредственно о работе с модулем, нужно определиться с тем, какую именно модель купить для использования. Рассмотрим несколько вариантов различных компаний:

Troyka touch sensor

• Время отклика: 80мс (в режиме энергопотребления) и 10мс (в высокоскоростном режиме)
• Максимальная толщина диэлектрика для нормальной работы: 4 мм
• Размер: 25Х25 мм
• Напряжение питания: 3–5 В
• Цена: 390 рублей

Grove Touch Sensor

1. Время отклика: 220 мс и 80 мс
2. Максимальная толщина диэлектрика для нормальной работы: 2 мм
3. Размер: 20Х20 мм
4. Напряжение питания: 2–5 В
5. Цена: 229 рублей

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Какой мощности лампочки можно подключать?

Перед подключением проводов проверьте параметры
сенсорного выключателя и мощность лампы. Эта коробочка рассчитана на
определенное количество ватт.

На корпусе даже написан предел — 40Вт или 100Вт. От чего
это зависит?

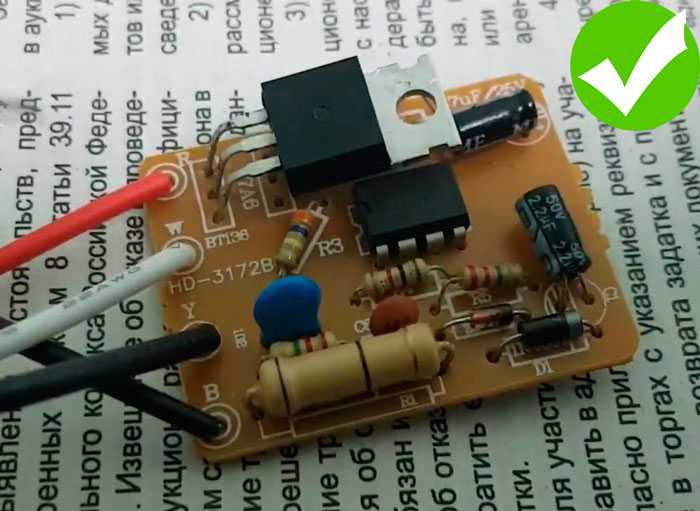

Зависит это типа лампы, симистора и сопротивления установленного на плате. Вот эта самая плата.

У практически всех моделей изначально пустует место под симистор BT136.

Там может стоять 97А6 (на ток 0.6А, однорежимная модель).

Или 97А8 (трехрежимная моделька с диммированием).

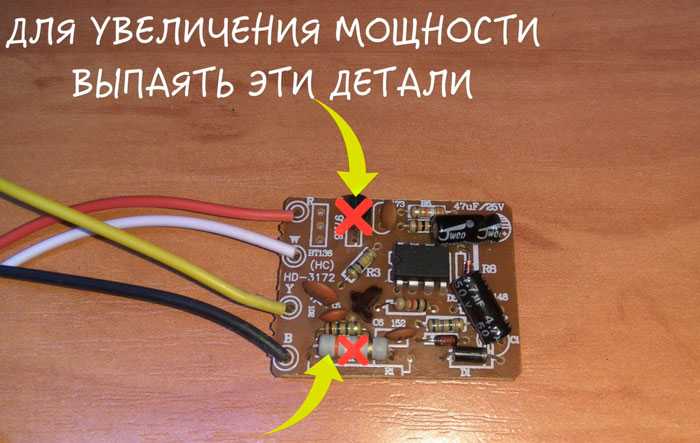

Чтобы увеличить мощность сенсора удаляете этот симистор и
ставите ВТ136.

Кроме симистора меняют и сопротивление.

Под него также место уже подготовлено.

Советуют ставить от 75кОм до 100кОм мощностью не менее
1Вт. При сопротивлении больше 100кОм датчик будет некорректно работать.

Плата просто перестанет отзываться на касания.

Только при такой модернизации ваш сенсорный выключатель
сможет спокойно пропускать большую нагрузку.

В «заводском» варианте не подключайте к нему более 40Вт, иначе это приведет к быстрому выходу из строя девайса.

От перегрузки и нагрева в первую очередь начинает чернеть сопротивление (появляются ложные срабатывания), а от перепадов напряжения происходит пробой симистора (лампа перестает отключаться и реагировать на прикосновения).

Критерии выбора устройства

При выборе выключателя обращайте внимание на следующие моменты:

• сколько устройств можно подключить к одному прибору. Оптимально 1-3. Больше трех – неудобства в использовании;
• оснащен ли выключатель диммером – устройством для регулировки интенсивности освещения;
• наличие таймера;
• возможность дистанционного управления.

Корпус выключателя может быть изготовлен из пластмассы или из стекла. Второй вариант обойдется дороже. Разнообразие моделей и фирм на рынке электротоваров поможет выбрать выключатель, подходящий к интерьеру квартиры, соответствующий вашим вкусовым предпочтениям.

Конструкция и принцип работы

Несмотря на разнообразие моделей сенсорных коммуникаторов, большинство из них имеет типовую конструкцию, состоящую из следующих элементов:

1. Корпус из термостойкого пластика (см. А на рис. 1). Размеры конструкции позволяют производить монтаж в типовое посадочное место обычного выключателя.
2. Электронный блок (В), он включает в себя адаптер питания и схему управления полупроводниковым ключом.
3. Плата с емкостными сенсорами (С).
4. Лицевая панель (D), как правило, она изготавливается из кварцевого стекла, в бюджетных моделях могут использоваться другие материалы.

Рис 1. Сенсорный настенный шестиклавишный выключатель Legrand

Теперь расскажем, как работают такие устройства. Электронный блок отслеживает состояние сенсора. Когда происходит прикосновение рукой к определенному месту лицевой панели выключателя (оно имеет соответствующую маркировку), емкость датчика изменяется. Электронный блок обнаруживает это и меняет состояние бесконтактного полупроводникового ключа, который размыкает или замыкает электрическую цепь.

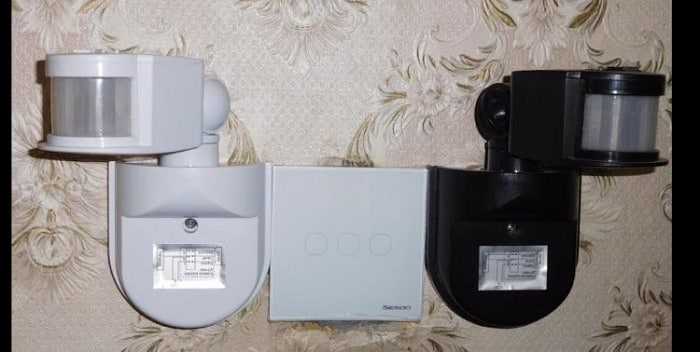

Виды сенсорных отключателей

Изделия бывают 4 типов:

• емкостный вид;
• оптико-акустический вид;
• вид на пульте управления;
• вид с таймером.

Типы разные по принципу работы, внешнему исполнению, подходят под разные потребности.

Емкостные

Востребованный прибор. Он высокочувствительный, активизируется при приближении людей. Чтобы он заработал, нужно провести рукой рядом с сенсорной поверхностью. Его логично разместить на кухне, так как не нужно прямого контакта для срабатывания датчика.

Достоинства емкостных коммутаторов

Плюсы емкостных изделий:

1. Простота в уходе.
2. Смотрятся стильно и современно.
3. Удобны в практическом применении.

Оптико акустические выключатели

По названию понятно, что приборы реагируют на звук и движение, осуществленное в зоне работы датчика. Если в помещении никого нет, свет отключается.

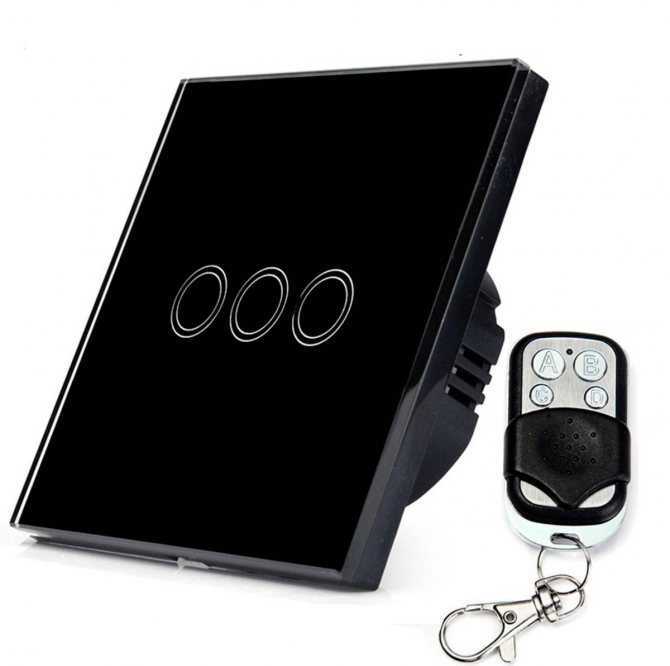

С пультом регулирования

Модели с пультом регулировки (отправки сигнала) удобны в эксплуатации в квартирах и частных домах с детьми, людьми с ограниченными возможностями. Тогда дети не смогут баловаться, щелкая выключатель. Если не хочется вставать, чтобы отключить технику, опустить шторы, можно нажать на кнопку пульта. Она всегда должна быть рядом.

С таймером

Конкретный режим включения и отключения света реален с таймером. Приборы универсальны, если они с таймером. Пользование дарит комфорт, можно применять все виды ламп: стандартные, галогеновые, светодиодные.

Изделия безопасны. При замыкании отключение происходит автоматически. Есть идникаторы, оповещающие, в каком состоянии сейчас находится устройство (выключено/включено). Можно самостоятельно строить режим работы, программировать активацию и отключение. Расход электрической энергии уменьшается.

Пользователи отмечают современный дизайн устройств, эффективность и надежность.

6 категорий товаров, рекомендованных к покупке

Сенсорный выключатели на 1 зону

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	WEMMON золото алюминий	Одна	Один	1650
	Серия C7 Livolo белый	Одна	Один	1480
	WEMMON белый	Одна	Один	1350
	WEMMON заяц	Одна	Один	1350
	Kopou серебро	Одна	Один	1100

Сенсорные переключатели проходные

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	WEMMON (Kopou)	Одна	Два	1850
	WEMMON (Kopou)	Одна	Два	1850
	WEMMON (Kopou)	Две	Два	1850
	WEMMON заяц	Две	Два	2050
	WEMMON черный	Три	Два	2250

Сенсорные радиоуправляемые выключатели

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	Kopou серебро	Одна	Один	1600
	WEMMON белый	Одна	Один	1850
	WEMMON заяц	Одна	Один	1850
	Livolo белый	Две	Один	2550
	Серия C7 Livolo белый	Одна	Один	2090

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	Kopou заяц	Одна	Один	2150
	WEMMON заяц	Две	Один	2190
	WEMMON белый	Две	Один	2190
	Серия C7 Livolo белый	Две	Два	5334
	Серия C7 Livolo белый	Три	Три	7926

Сенсорные выключатели комбинированные (с розетками)

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	Wemmon белый	Одна	Два	1920
	Livolo белый	Одна	Два	2200
	Livolo белый	Две	Два	2510
	Livolo белый	Одна	Три	2880
	Livolo черный	Две	Три	3720

Зеркала с подсветкой сенсорные

Внешний вид	Наименование	особенности	Цена (руб.)
	Esbano ES-1989HD 60 х 80 см LED	60 x 80 см LED, 17 Вт подогрев полотна	10540
	Esbano ES-1831YD 120 х 70 см LED с часами и подогревом	120 x 70 см LED, 15 Вт подогрев полотна	16870
	Esbano ES-1192FD LED круглое 68 см	68 x 68 см LED, 12 Вт подогрев полотна	12130
	Esbano ES-1997G 100 х 65 см LED с часами		15810
	Esbano ES-2542YD 120 х 70 см с подогревом	120 x 70 см LED, 67 Вт подогрев полотна обрамление из поликарбоната (PMMA)	18 980

Схемы

На рисунке изображена схема двухкаскадного сенсорного выключателя, который можно сделать своими руками.

Схема выключателя на двух транзисторах

При касании к сенсору Е1 напряжение от тела человека поступает на усилитель через конденсатор С1. В качестве нагрузки подключено реле К1, которое срабатывает при очередном прикосновении, включая или отключая свои силовые контакты питания лампы. Диод VD1 предназначен для защиты транзистора VT2 от перепадов напряжения, а конденсатор С2 сглаживает пульсации.

Реле подбирается на ток срабатывания 15-20 мА (тип РЭС55А или РЭС55Б). Возможно, величину сопротивления резистора R1 придется изменить, чтобы реле надежно работало. Сначала вместо него подключается переменный резистор на 50 Ом и подстраивается, пока не заработает реле от сенсора. Затем замеряется величина сопротивления и находится постоянный резистор с соответствующим номиналом.

В качестве сенсора применяется фольгированный текстолит, медная пластина или металл с антикоррозионным покрытием. Его несложно изготовить своими руками. Если сенсор устанавливают на расстоянии от платы, подводящий провод следует экранировать.

Источник напряжения – это батарейка на 9 В или блок питания от сети, изготовленный своими руками. Вполне может подойти зарядное устройство.

Схему выключателя лучше собрать на плате, но можно и спаять проводами, поскольку деталей немного. Для их соединения между собой применяются проводки длиной 2-3 см. Для подключения к контакту сенсора и реле длина проводников составит не более 10 см.

При пайке важно не перегреть транзисторы и конденсатор на 0,22 мкф. Бестрансформаторное питание от переменной сети 220 В не требует отдельного источника. Устройство на симисторе достаточно чувствительно и надежно работает

На схеме рисунка ниже гальванической развязки от осветительной сети нет, но защитой сенсора от высокого напряжения являются резисторы R1 и R2 общим сопротивлением 12 мОм, а также полевой транзистор VT1 c большим сопротивлением перехода сток-исток-затвор. Чувствительность схемы подбирается изменением сопротивления R2

Устройство на симисторе достаточно чувствительно и надежно работает. На схеме рисунка ниже гальванической развязки от осветительной сети нет, но защитой сенсора от высокого напряжения являются резисторы R1 и R2 общим сопротивлением 12 мОм, а также полевой транзистор VT1 c большим сопротивлением перехода сток-исток-затвор. Чувствительность схемы подбирается изменением сопротивления R2

Бестрансформаторное питание от переменной сети 220 В не требует отдельного источника. Устройство на симисторе достаточно чувствительно и надежно работает. На схеме рисунка ниже гальванической развязки от осветительной сети нет, но защитой сенсора от высокого напряжения являются резисторы R1 и R2 общим сопротивлением 12 мОм, а также полевой транзистор VT1 c большим сопротивлением перехода сток-исток-затвор. Чувствительность схемы подбирается изменением сопротивления R2.

В подобных схемах, когда они под напряжением, прикосновение допускается только к сенсору Е1.

Схема сенсорного электронного выключателя на симисторе

Триггер построен на интегральной микросхеме К561ТМ2 (DD1). С его выхода 1 сигнал поступает на базу транзисторного усилителя тока VT2, эмиттер которого соединен с управляющим выводом симистора VS1. Как только на нем появляется напряжение 3 В, симистор открывается и включает источник света. При следующем прикосновении к сенсору триггер меняет состояние и на выходе 1 появляется противоположный сигнал, выключающий лампу EL1.

Мощность нагрузки для данной схемы составляет не более 60 В. Если ее потребуется увеличить, симистор устанавливается на радиатор.

Существуют схемы с функцией светорегулирования. При кратковременных прикосновениях к сенсору лампа будет загораться и гаснуть. Если держать руку на чувствительном элементе, яркость будет расти, а затем уменьшаться. Подобное устройство удобно применять для настольной лампы за рабочим столом. Можно настроить определенную освещенность, убрав руку с выключателя. На рисунке изображена схема сенсорного регулятора.

Схема сенсорного светорегулятора

Сигнал подается от чувствительного элемента на микросхему К145АП2, а она управляет симистором VS1 через транзистор VT1. Питание подается от сети 220 В. Светодиод HL1 является индикатором напряжения и подсвечивает сенсор в темноте.

Ремонт настольной светодиодной лампы

Как видно из схемы светодиодная настольная лампа состояла из трех функционально законченных блоков – блока питания, драйвера на микросхеме HC8T0506 и светодиодов. Так как лампа не включалась, то нужно было найти неисправный блок.

Сначала был проверен блок питания путем измерения мультиметром выходного напряжения, которое должно было быть 12 В. Оказалось, что напряжение отсутствует из-за обрыва токоподводящего провода на отрезке от блока питания к корпусу настольной лампы. После замены провода лампа все равно не включалась. Значит, еще неисправен драйвер или светодиоды.

Так как под руками был стационарный блок питания постоянного тока, то решил сначала проверить исправность одновременно всех светодиодов, не прозванивая мультиметром каждый из них по отдельности. Для этого с блока питания постоянное напряжение было подано через токоограничивающий резистор номиналом 47 Ом мощностью 5 Вт.

Так как мощность лампы составляла 5 Вт, а одного светодиода около 0,5 Вт, то для полноценного свечения светодиодов нужно было обеспечить протекание через них ток величиной около 0,5 А при напряжении 10 В. Напряжение на выходе блока питания увеличивалось до тех пор, пока оно не прекратило изменяться на входе блока светодиодов и составило 9,8 В.

Светодиоды в светильнике засветили в полную силу, следовательно, неисправность кроется в драйвере. Сначала была измерена величина трех сопротивлений мультиметром. Они оказались исправными. Что интересно, на печатной плате было нанесено не только обозначение резисторов, а и их номинальное сопротивление.

Далее на драйвер было подано питающее напряжение с блока питания и измерено напряжение на входе и выходе микросхемы — стабилизатора напряжения L7808. Оказалось, что на ее выходе напряжение отсутствовало. Микросхема была выпаяна и проверена на отсутствие короткого замыкания ее выхода на общий вывод, а также отсутствие короткого замыкания между контактными площадками выхода микросхемы с общим проводом. Короткого замыкания не было.

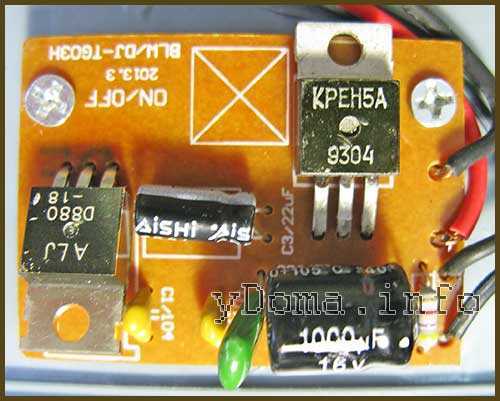

После проверки стало понятно, что с большой долей вероятности перегорела микросхема L7808. Под рукой был отечественный аналог, микросхема КРЕН5А. После ее запайки светильник заработал.

Ремонт своими руками светодиодной настольной лампы закончен. Проверка работы ступенчатого диммера показала его исправность. При первом прикосновении лампа загоралась в полную мощность, при втором в половину яркости, при третьем еле заметно (режим ночника) и при четвертом светодиоды гасли.

Стоит отметить, что настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD стильно и современно выглядит, достаточно надежный и обладает высокой ремонтопригодностью. Поэтому мой личный отзыв об этом светильнике – положительный.

Источник

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

• Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
• Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
• Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
• Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
• Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Wi-Fi выключатели без нуля в круглый подрозетник

Именно с управления светом многие начинают свой Умный Дом.

Действительно, заменить лампочку это ведь так просто. Стоимость умных ламп начинается от 500 рублей. Для Wi-Fi ламп не нужны хабы — они сразу готовы к работе после настройки.

Но если для управления такими лампами вы продолжаете использовать старый глупый выключатель — их смысл теряется.

Кто-то решается строить управление светом на полностью беспроводном управлении, кто-то вместо умных ламп выбирает умные выключатели. У каждого варианта есть свои плюсы, минусы и нюансы.

Например, беспроводное управление надёжнее строить на технологиях без посредников, где пульт будет напрямую посылать команду лампе без всяких посредников вроде роутеров и хабов. Таким образом в случае отказа роутера или хаба управление светом продолжит работать и вы избежите много нелестных отзывов в свой адрес от домочадцев. Часто при этом подходе выбирают лампы и выключатели Philips Hue.

Умные выключатели не требуют для своей работы роутеры или хабы. В случае отказа роутера или хаба пропадёт только возможность удалённого управления. Управление светом продолжит работать практически так же, как и с глупым выключателем. Но большинство умных выключателей или реле требуют для своей работы электропитание (что логично). А на месте старых глупых выключатлей как правило этого электропитания нет.

Чтоб не приходилось портить ремонт и вести новые провода к месту установки старого выключателя, некоторые производители выпустили «безнулевые выключатели» (он же Single Fire Line ). Такие выключатели для своей работы пропускают небольшое количество тока через потребитель (люстру или лампочку).

Самым популярным представителем безнулевых выключателей является Aqara Smart Wall Switch (No Neutral). К сожалению он разработан под китайские квадратные подрозетники и для его установки необходимо основательно расковырять стену в месте старого подрозетника. Зато эти выключатели работают на столь любимом протоколе умнодомостроителей — ZigBee.

Совсем недавно популярный производитель «народных» Wi-Fi реле добавил в свою линейку безнулевой выключатель в круглый подрозетник — SONOFF T4EU1C.

Но если хорошо поискать на AliExpress — можно найти безнулевые выключатели и других никому неизвестных китайских копаний. Ещё до выхода Sonoff я для теста заказал себе несколько таких выключателей — ссылка.

При цене в 750 рублей вы получаете:

• выключатели 3х цветов
• как с нулём, так и без
• прошивка eWeLink или Tuya
• на 1 или 2 канала (на момент покупки был вариант и на 3 канала)

Сразу начну с минусов:

• Тач выключателями пользоваться менее удобно, чем нажимными. Если одноканальный выключатель можно легко нажать ладонью, то в двухканальный нужно целиться. Включить два канала одновременно у вас не получится!
• При работе с некоторыми типами ламп, необходимо параллельно им подключать конденсатор. Он идёт в комплекте. Это проблема всех безнулевых Wi-Fi выключателей.
• Для умного дома на технологии Wi-Fi желателен хороший небюджетный роутер.
• При первой настройке один из выключателей не хотел подключаться к моему домашнему Wi-Fi. Пришлось настраивать и обновлять прошивку в офисе (на точно таком же роутере). После чего он нормально заработал и дома.
• Я встречал много жалоб на самостоятельное срабатывание тач выключателей (в том числе Sonoff). И сам с этим столкнулся, когда долго не ставил лицевую накладку на один из своих выключателей. После установки крышки выключатель работает стабильно.

• В отличии от безнулевых выключателей ZigBee — отрабатывают команды мгновенно
• В отличии от технологии ZigBee — работают без дополнительных хабов
• Легко ставится на место старых глупых выключателей
• Прошивка eWeLink «из коробки» подключается в множество систем умного дома
• Внутри ESP, а значит, при желании, прошивку выключателя можно заменить на свою

Выключатели eWeLink версии настраиваются через стандартное приложение (как и остальные устройства Sonoff) . Все они обновились до версии прошивки 3.3.0 .

Начиная с 3й версии прошивки устройства Sonoff поддерживают одновременное управление как через свои китайские сервера, так и по локальному протоколу. А это значит:

• без перепрошивки их можно добавить в экосистему и Яндекс
• без перепрошивки и при отсутствии интернета ими можно управлять через Home Assistant, Node Red и Sprut.Hub
• с перепрошивкой их можно нативно добавить в экосистему Apple HomeKit

Для Home Assistant я написал компонент работы с Sonoff с прошивкой 3й версии по локальному протоколу (без зависимости от китайских серверов). Сейчас активно его тестирую и после выложу на портал.

Схемы и советы по подключению своими руками устройства на 220 В

Собрать такой выключатель многие задумываются в связи с дороговизной заводского изделия. У радиолюбителей особых проблем с проектированием и установкой нет, да еще и у новичков. Главное, использовать надежную схему работы, подготовить материалы и инструменты для сборки.

Коммутатор на триггере

Многие заводские устройства имеют сложные схемы, зачастую непонятные обычному человеку. Спроектировать такое устройство будет сложно даже опытному радиоэлектронику, что уж говорить о нормальном экономисте или менеджере среднего звена? Поэтому для сборки используются более простые варианты, например, на спусковом крючке. Если устройство из подобной схемы можно купить в магазине за 1,5 тысячи рублей, то на комплектующие уйдет не более 300-350 рублей, что намного дешевле

Важно! Основным элементом схемы является микросхема К561ТМ2, которую часто используют радиолюбители. Эта часть представляет собой триггер, который при получении управляющего сигнала изменяет свое состояние

Поэтому это явление больше подходит для реализации варианта переключателя. Во входную цепь подключается полевой транзистор, изолирующий выход от входа, имеет хорошую чувствительность. На входе этого транзистора установлена ​​металлическая пластина, которая будет выполнять роль чувствительного элемента, подключенного через высокоомный резистор. Схема предусматривает безопасную работу устройства. На выходе установлено соединение «тиристор (переключатель) — биполярный транзистор (для считывания сигнала с микросхемы)». К тиристорной цепи подключат осветительный прибор. Как работает схема:

1. Пластина тронута.
2. На вход подается электрический сигнал.
3. Триггер переключается полевым транзистором.
4. Сигнал умножается и передается на открытие тиристора.
5. Загорается лампа, включенная в схему тиристора.

Повторное касание повторяет всю цепочку операций в устройстве, но в результате касания цепь разомкнется. Это выключит осветительный прибор. Запрещается использовать устройство в цепях с мощностью более 60 Вт.

На основе инфракрасного датчика

Еще одна схема, по которой можно собрать сенсорный выключатель своими руками, монтируется на базе ИК-датчика. Сборка всех компонентов недорогая. Элементы схемы должны быть:

• реле;
• фотоприемник;
• ИК-светодиод;
• нормальный светодиод.

Нам понадобится две микросхемы:

• DD1 — как генератор сигналов;
• DD2 — в роли системного счетчика.

Пара «фотоприемник — ИК-датчик» срабатывает при появлении руки человека в зоне действия инфракрасного светодиода. Реле активируется управляющим сигналом, передаваемым через транзистор, в результате чего загорается лампа схемы. Приблизительно через 20 минут, если в зоне срабатывания ИК-датчика больше не появиться, реле выключится из-за того, что счетчик отсчитывает определенное количество импульсов от обычного светодиода. Это выключит лампу

Внимание Для определенного времени ожидания устройства необходимо выбрать детализацию соответствующих параметров. О сенсорном переключателе «взмах руки» на базе инфракрасного (ИК) датчика вы можете прочитать в отдельной статье

На транзисторах и реле

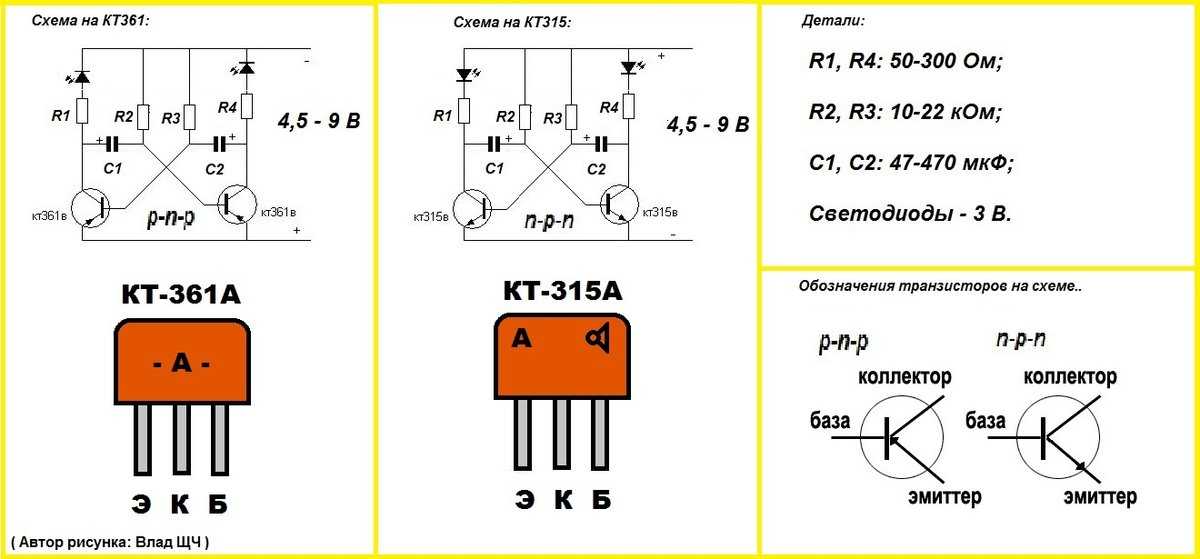

Это простая схема для начинающего радиолюбителя. Для этого подходит практически любой тип реле с коммутацией нагрузок в сети 200 Вт и диапазоном рабочего напряжения от 6 до 12 В. Небольшой квадрат или круг состоит из гетинакса с пленочным покрытием в качестве чувствительного элемента. Транзисторы с разными знаками, чаще всего — КТ315. Схема может рассматриваться как усилитель сигнала. После прикосновения к датчику, который подключен к транзистору, переход эмиттер-коллектор откроется за счет необходимого потенциала. Затем откроется еще один переход, который подаст напряжение на катушку реле. Устройство активируется после закрытия контактной группы. Все это приводит к зажиганию лампы.

Конструкция

Сенсорный выключатель работает без механических усилий – все действия производятся легким прикосновением к специальной контактной пластине – сенсору.

Устройство включает в себя три основные части. Чувствительный элемент (сенсор), схема анализа, управления на полупроводниках, коммутационная силовая часть. Когда объект воздействия приближается к зоне контроля сенсора, происходит вырабатывание сигнала. Далее происходит преобразование в электросигнал, мощность которого обеспечивает срабатывание коммутационной части. При этом происходит включение или выключение цепи постоянного либо переменного тока. Сенсорные выключатели не только делают удобной эксплуатацию электроприборов, но и способствуют значительной экономии электроэнергии.

Что предлагают производители

Все эти самодельные штучки – баловство по сравнению с современными высокотехнологическими «игрушками», которые можно приобрести. Правда, стоят они больше тысячи рублей за штуку, но за удовольствие нужно платить.

Такие сенсорные выключатели работают под управлением небольших микроконтроллеров, которые выполняют определенные задачи пользователя. Так, самые распространенные функции – изменение яркости освещения, автоматическое выключение, эффект присутствия, запоминание настроенной яркости, коридорный эффект и другие.

Такие приборы работают от питания 12 В, т. е. через соответствующий блок питания. К каждому подобному светильнику прилагается инструкция по правильному подключению, поэтому с установкой достаточно легко справиться.

Видите, насколько разными могут быть сенсорные выключатели света. Точнее, принцип работы у всех одинаковый, а вот сфера применения в осветительной продукции очень разнообразна. И пусть вас не пугает пока еще высокая их стоимость, как только люди ощутят все возможности таких приборов, повысится спрос, появятся новые производители и цены станут намного приятнее.
