Как организовать уличное освещение на даче?

Функции дворового освещения

Для начала определимся с тем, для чего нам нужен свет на участке. Обычно выделяют три основные функции, с которыми справляются разные типы дворового освещения.

Обеспечение безопасности. Большинство краж, особенно в частном секторе, совершается под покровом ночи. Зачастую воры уверены, что темнота позволит им уйти с участка незамеченными, и иногда этот трюк срабатывает. Перечеркнуть планы злоумышленников позволит грамотное освещение двора. Осветительные приборы с датчиком движения вполне способны предотвратить не одну кражу, поскольку исполняют роль своего рода визуальной сигнализации.
Удобство. Эта функция является самой логичной: частично участки в темное время суток сильно затемнены, перемещаться по такой территории проблематично. Дворовое освещение решает этот вопрос, а также позволяет передвигаться безопасно. Обычно для выполнения этой функции покупают самые простые фонари и размещают их по одной или обеим сторонам дорожек — такого расположения оказывается вполне достаточно.
Эстетическая функция. При помощи света участку можно придать уникальный вид. Обычно осветительные приборы устанавливают рядом с декоративными растениями, элементами ландшафтного дизайна, либо же просто выполняют архитектурную подсветку самого частного дома. Если есть желание придать дизайну участка еще большей оригинальности, используют не обычное освещение, а цветное.

Составление схемы освещения участка

Из-за большого ассортимента сделать выбор довольно сложно. На дачном участке использовать хочется все:

фонари декоративного типа;
садовые фигуры с подсветкой;
светильники с лунным светом;
цветные фонари, предназначенные для украшения крон деревьев;
гирлянды и пр.

Это все может с стать причиной хаоса, избежать который можно, если заранее продумать главные места расположения светильников, их количество, габариты, определить функционал подсветки и выбрать стиль осветительных приборов.

Для этого требуется составить план-схему расположения всех светильников на участке. С этой целью можно использовать ксерокопию схемы территории или начертить в масштабе план с указанием всех имеющихся построек.

Места расположения будущих светильников определяются вместе с проектированием беседок, садовых дорожек, водоемов, патио, террас и других зон отдыха. Если этого не сделать, то велика вероятность того, что придется переделать некоторые из этих элементов из-за необходимости прокладки кабелей электропитания.

Понадобится составить электросхему подключения: с этой задачей справится любой, кто хоть немного разбирается в электрике. Но установкой всей системы освещения должен заниматься профессионал, чтобы она была безопасной для дачников.

При составлении плана освещения необходимо учитывать, что в обязательном порядке должен быть подсвечен вход в дом, калитка или ворота, периметр участка, а также самые опасные места на территории, в т.ч. ступеньки и мостики. Не стоит делать подсветку дома с забора, т.к. создается ослепляющий эффект.

При подготовке схемы освещения важно не забывать о климатических особенностях региона. Например, высота светильников должна быть такой, чтобы под максимально возможным слоем снега они выполняли свои функции

Нормы уличного освещения в сельских поселениях

На таких территориях все вопросы решаются между жителями и фермером (собственником или арендатором) без какого-либо вмешательства со стороны.

Чтобы в такой ситуации передать энергосети на баланс муниципального образования (нечто похоже на деприватизацию), придется пройти несколько кругов бюрократического ада.

И то сие возможно только после приведения энергосистемы (долгое время считавшейся де-факто бесхозной) в полный порядок.

Срок службы лампы в деревенском светильнике уличного освещения составляет примерно 1,5 года при соблюдении средних условий эксплуатации: 12 часов включена, 12 часов — выключена.

Разновидности фонарей

Прежде чем установить уличный фонарь, потребуется выбрать оптимальный вариант. Ведь сейчас существует разнообразный ассортимент изделий:

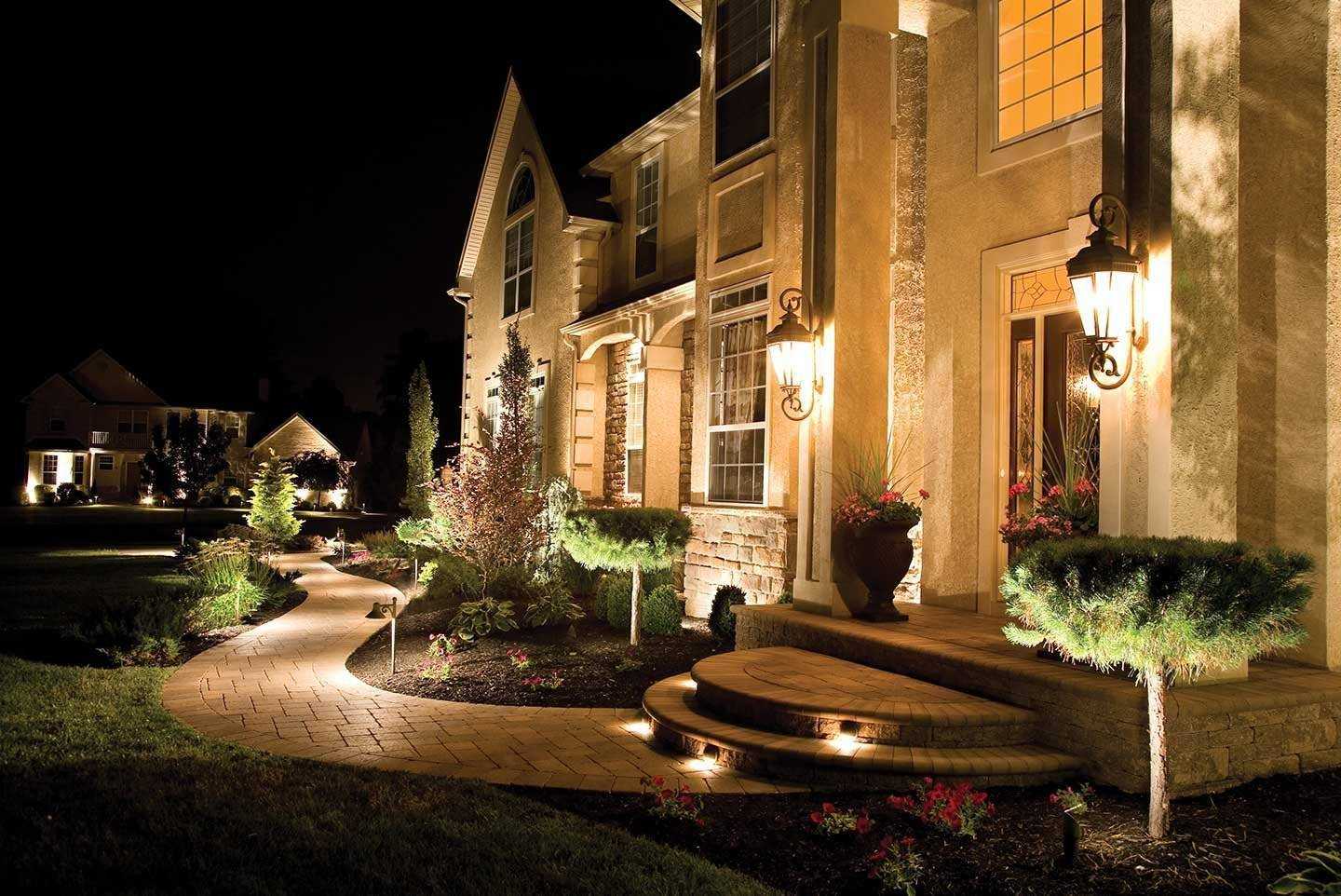

Настенные фонари крепятся к постройкам. Они обычно освещают пространство перед домом или другими строениями.

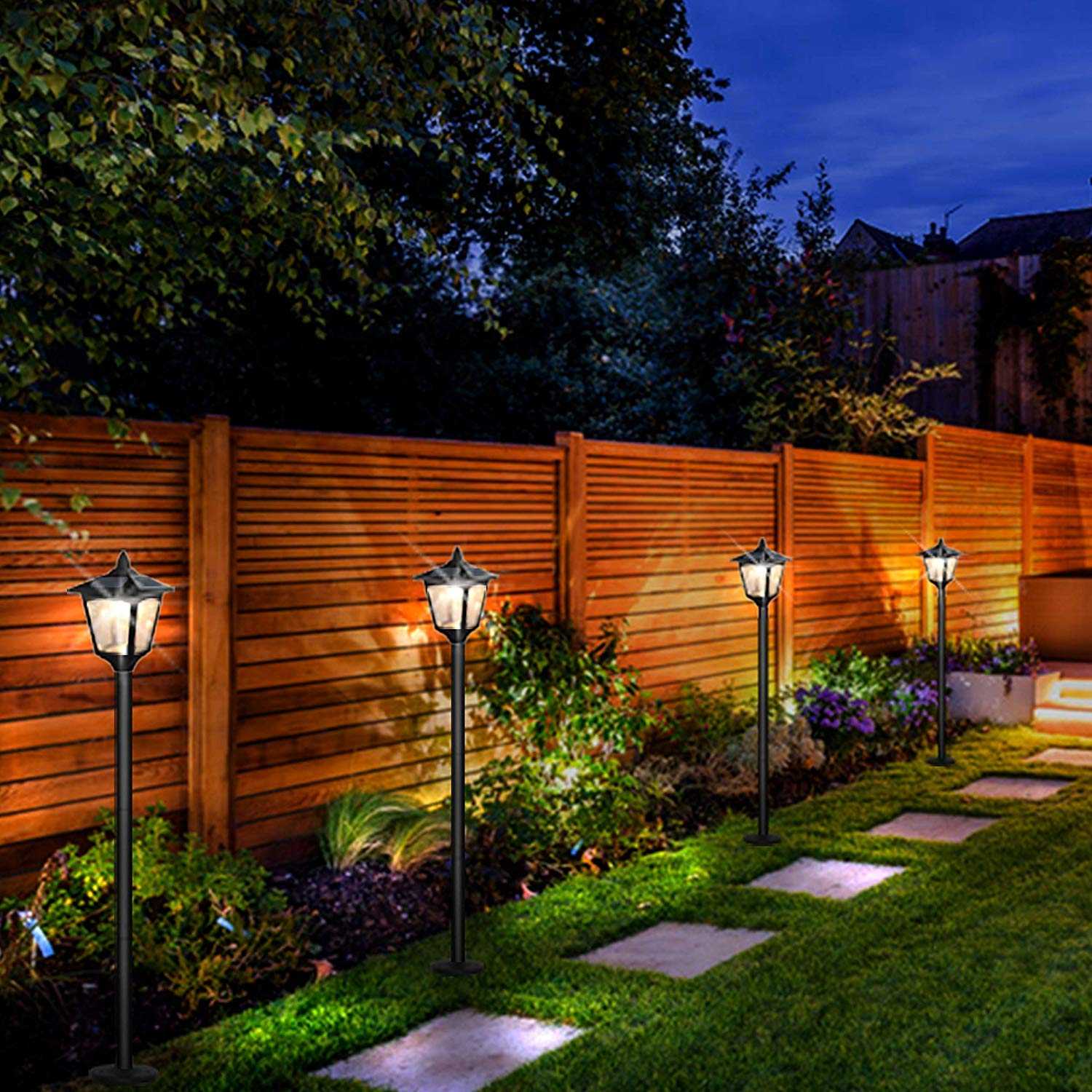

Монтаж торшерных светильников осуществляется непосредственно на землю. Высота уличного фонаря такого типа не превышает 0,5 м. От торшеров исходят мягкие и приятные световые потоки. Их можно поставить возле лавочек или беседки в саду.

Грунтовые фонари устанавливаются непосредственно в грунт. С их помощью оригинально подсвечиваются деревья, цветы и зеленые насаждения. Также светильники выполняют практическую функцию — они освещают пешеходные аллеи или подсобные помещения.

Подвесные светильники крепятся к балкам зданий или деревьям. Эти изделия используются крайне редко, поскольку существуют технические сложности их подключения к электрической сети.

Классификация освещения на улице

Типы осветительных приборов, их мощность, дизайн, правила монтажа и много другое зависит от объекта освещения. Виды уличного освещения:

Дворовое

Дворовое освещение предназначено для создания искусственного светового потока на прилегающей придомовой территории, подъездных путях, детских площадок и т.д. Создание освещения увеличивает уровень безопасности в темное время суток.

Для дворового освещения используют фонарные столбы, настенные фонари, прожекторы, более редко элементы дизайнерского освещения и подсветки. Уличные светильники оборудованы антивандальной системой и высокой степенью защиты.

Для освещения входной группы в подъезд дома используют настенные светильники типа ЖБУ. Он обладает теплым белом светом, не раздражающим глаз человека, и создает хорошую видимость в условиях плохой видимости (снегопад, туман, дождь).

Дворовое освещение

Дорожное

Дорожное освещение четко определено правилами и должно обеспечивать уровень безопасности участников дородного движения (водители, пешеходы).

На участках с большой интенсивностью движения (автомагистрали, городские дороги) используют светильники с рефлектором. Это помогает «собрать» световой поток не рассеивая его. Таким образом, устанавливая светильник на большой высоте, освещается большой участок дороги, и увеличивается расстояние между опорами.

Для дорог с меньшей интенсивностью используют светильники с рефлекторным и рассеянным освещением.

Сегодня при монтаже уличного дорожного освещения используют светодиодные светильники, т.к. они обладают стабильным световым потоком, яркостью, долговечны и энергоёмкие.

Дорожное освещение

Пешеходные переходы, тротуары

Для освещения пешеходных переходов, тротуаров, велосипедных дорожек, площадок используют светильники с рассеянным освещением. Это позволяет рассеять свет на большое расстояние.

Для освещения пешеходного перехода используют светодиодные прожекторы с направленным световым потоком поперек оси дорожного пути, тем самым водитель видит пешехода на дальнем расстоянии.

Освещение тротуара

Освещение пешеходного перехода

Декоративное

Декоративное освещение не несет в себе функций утилитарного освещения, скорее оно призвано подчеркнуть особенности архитектурного строения, ландшафтного дизайна или садово-парковых зон.

Для его реализации используют светодиодные ленты, точечные «напольные» светильники, фонари на низких ножках, в отдельных случаях разноцветные лампы.

Декоративное освещение

Особенности установки оборудования

Монтаж уличных светильников рекомендуется начинать с приобретения всех необходимых комплектующих. Обустройство наружного освещения можно выполнять по двум технологиям:

под землей;
по воздуху.

Подземная прокладка кабелей

Укладывать в землю электрокабеля необходимо только с использованием специальных пластиковых либо железобетонных лотков либо защитных кожухов. Для этого вырывается траншея глубиной не менее 40 см.

Воздушная прокладка кабелей

В этом варианте сначала необходимо устанавливать опорные столбы. А уже на них натягивают несущий трос. И на нем непосредственно фиксируют электрокабеля с использованием специальных хомутов.

Как подключить свет на улице?

Для того чтобы ответить на этот вопрос, нужно рассмотреть схему подключения уличного освещения. Одной из ее составляющих есть реле. Реле — это устройство для регуляции работы электроцепи, которой можно управлять, задав параметры, время. Также реле могут быль устройства, реагирующие на изменения внешней среды, вследствие чего запускается процесс смыкания контактов. Бывают фотореле (реагирующие на освещенность), акустическое, тепловое реле.

На наш взгляд, более оптимальным вариантом для улицы есть фотореле. Рассматривая схему подключения фотореле, остановимся на выборе устройства. Максимальная нагрузка составляет от 1000 до 2300 Вт

Покупайте реле проверенных производителей, обратите внимание на степенью защиты IP44 (защита от внешних воздействий)

Это фаза, ноль, фаза коммутирующая (на светильник). Эти соединение лучше производить через специальную распределительную коробку, где удобно закрепляются все проводки. Коммутирование нагрузки — это прерывание фазного напряжения и его включение.

Подключаемый к проводу рабочий «ноль» используется для электропитания (рабочее напряжение 230 В). От лампы выходят: ноль, коммутирующая; от реле: ноль (соединяясь с соответствующим проводом от лампы), коммутирующая (идет на светильник), фаза. Из распределительной коробки выходят два провода: ноль и фаза. Как видите, схема подключения уличного освещения вполне пригодна для установки собственными руками, главное ее изучить.

Самостоятельное управление освещением

Если говорить о небольшой территории, например, такой как участок возле дома или производственная площадка небольших размеров (не более 100 х 100 метров), то там не нужны сложные системы управления уличным освещением.

Дистанционное управление тоже не обязательно (даже с помощью смартфона). Пока вы будете включать нужное приложение, то можно подойти и включить механический выключатель. На такую территорию редко устанавливается более десятка фонарей. Исключение, когда управление уличными фонарями взаимосвязано с домом или системой охраны.

Поэтому разберем, как устроить своими руками систему управления уличного освещения небольшой территории. Она, как показывает практика, может значительно уменьшить затраты на энергоснабжение.

Что нам нужно осветить

Наиболее распространено разделение на следующие группы светильников:

Светильники, которые горят все темное время суток (все зависит от желания хозяев) обычно их располагают перед парадным входом.
Дороги внутри территории желательно освещать только при появлении людей или техники (см. Освещение сада и дорожек своими руками). Это правило касается и участков, где возможно появления незваных гостей (с целью охраны).
Подсветку фасада, декоративное освещение или праздничную иллюминацию — она должна гореть только вечером.
Площадка перед въездными воротами и гаражом. Можно освещать только при приближении техники, а не людей.

Что нам для этого понадобится

Кроме проводов и арматуры, надо будет приобрести еще некоторые детали. Все не дорогостояще и не дефицитно, приведем примерные цены на них.

Реле времени — цена от 300 рублей.

Реле времени

Астрономическое реле — от 500 рублей.
Световое реле (сумеречный датчик) — от 500 рублей.

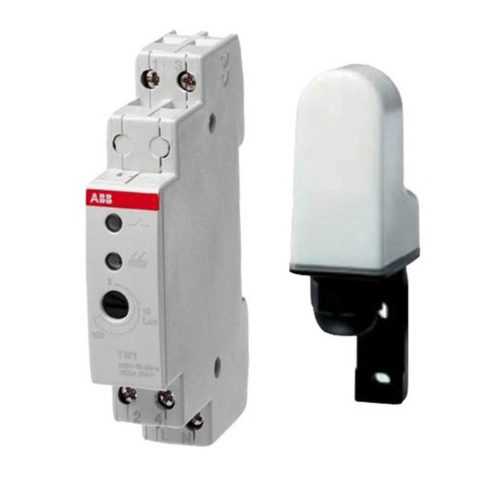

Световое (сумерочное) реле с выносным датчиком

Емкостное реле (датчик присутствия или приближения) — от 500 рублей.

Емкостное реле

Замечу, это российские цены, приобрести все можно и дешевле в интернете (не учитывая качества).

Как подключать

Все эти детали (современного исполнения) питаются от стандартной сети 220 вольт и могут коммутировать приличную нагрузку. То есть, промежуточных реле и контакторов, понижающих трансформаторов не надо, стоит только продумать защиту от перегрузок.

Схема подключения почти всегда указана на корпусе, в том числе и выводы для подачи сигнал на блокировку/деблокировку. Дополнительно назначения клемм прописывает инструкция. Даже с минимальными (но уверенными знаниями электротехники) проблем не возникнет.

Собираем схемы

Расскажем, что и как применить для каждого освещаемого объекта (территории):

Перед входом — просто подключаем через астрономическое реле или реле освещения. Сбои из-за различных обстоятельств не критичны, что впрочем, справедливо и для всех остальных случаев.
Пути перемещения внутри территории — тут задача сложнее. Решаем ее так: возле всех входов и выходов устанавливаем датчики присутствия, они дают сигнал на реле времени, которое должно включить освещение, на промежуток которого с запасом хватит на дорогу. Для того чтобы система не включалась днем предусматриваем ее блокировку датчиком освещения или астрономическим реле.
Подсветку и иллюминацию — через астрономическое реле, включаем после заката, тушим, когда все спят. Если речь идет только об освещении на праздники, можно использовать обычный таймер (за несколько дней время заката не сильно измениться).
Въезд для автомобиля — если у вас автоматические ворота, то контроллер управления ими чаще всего имеет выход для управления освещения. Если нет — лучший выход применить датчик освещенности.

Но нужно сделать, так чтобы он реагировал только на фары подъезжающего автомобиля. Для этого — на глазок крепим бленду (трубку небольшой длины и подходящего диаметра), она исключит постороннюю засветку.

Устанавливаем датчик не на щитке, а в месте, где он будет попадать под створ ваших фар при подъезде. Дополнительно можно блокировать включение освещения днем с помощью реле времени.

Вот и все что мы хотели рассказать о том, что такое система управления уличным освещением. Будем рады, если наша статья помогла вам. Живите в безопасности, но не переплачивайте за электроэнергию.

Отрицательные свойства уличного освещения

Основная задача инженера проектировщика уличного освещения на автомобильной дороге и магистрали выбрать осветительные приборы таким образом, чтобы они:

не ослепляли водителей и пешеходов.
соответствовали невысокому расходу электрической энергии.
отвечали требованиям экологической безопасности.

В результате попадания светового потока в глаза, водитель теряет внимание, что негативно сказывается на безопасности. Для недопущения подобных случаев необходимо устанавливать светильники без рассеивающего эффекта, световой поток направляется строго вниз, без отклонений в стороны. . Для приемлемого расхода электрической энергии и минимизации светового загрязнения, т.е

освещения объектов, не требующих этого необходимо:

Для приемлемого расхода электрической энергии и минимизации светового загрязнения, т.е. освещения объектов, не требующих этого необходимо:

выбираются лампы требуемой мощности;
рассчитывается требуемое количество ламп, высота их подвеса и направленность светового потока;
правильно выбирается конструкция светильника.
кривая силы света (КСС) характеризует угол распределения светового потока. Для уличного (магистрального) освещения применяют полуширокую Л (140о) широкую М (160о) КСС. Это позволяет равномерно осветить участок по всей его протяженности, без создания ослепляющих зон.

Схема КСС полуширокого и широкого типа

Грунтовые светодиодные светильники – для создания многофункциональной подсветки

Условия, в которых работают грунтовые светильники, относят к самым неблагоприятным. Приборы должны «выстоять» в жару и в мороз, под дождем и градом, и даже под колесами автотранспорта. Для этого еще на этапе изготовления диодные фонари, предназначенные для установки в грунт, «упаковывают» в сверхпрочный корпус.

Особенности устройства

Самые популярные грунтовые светильники – светодиодные. Их встраивают не только в грунт, но и в асфальт, поэтому требования к прочности и «выносливости» этих приборов достаточно высоки. Корпус устройства должен быть полностью водонепроницаем (ip 67, 68) и крепок.

устройство грунтового светильника

Для придания повышенной прочности конструкции при изготовлении грунтового светильника применяют метод высоконапорной отливки. В качестве материала чаще всего используют алюминий, реже изготавливают внешнюю часть прибора из коррозионностойкой стали. Есть также светильники в пластиковых корпусах, но они менее устойчивы к механическим нагрузкам, хотя долго сохраняют нормальное состояние в агрессивной внутригрунтовой среде.

Прозрачная часть светильников этого вида представляет собой специальное закаленное стекло повышенной прочности. Если грунтовый светодиодный светильник предназначен для эксплуатации в общественных местах, в конструкции используют винты антивандального типа.

Источниками света в таких приборах служат LED-модули. Их покрывают слоем силикона, чтобы предотвратить намокание в результате оседания конденсата из-за температурных перепадов. Трансформатор для питания светодиодных фонарей также помещают в герметичный корпус для защиты от внешней среды.

Как производят установку

В комплект к монтируемым в грунт светодиодным светильникам, как правило, входит пластиковый вкладыш, в который устанавливают прибор. Чаще всего его используют при монтаже фонаря в бетонную заливку. Для подводки электричества прокладывают герметичный кабель, помещенный для дополнительной безопасности в трубу из полиэтилена низкого давления.

установка светильнка в почву

установка светильника в бетон

При установке светильника в грунт предварительно готовят дренаж, который поможет зафиксировать прибор в месте монтажа независимо от дальнейших скачков температуры окружающей среды.

Области применения

Использование грунтовых светильников открыло новые возможности перед ландшафтными дизайнерами. С помощью этих осветительных приборов создают красивую подсветку: • придомовой территории, • архитектурных форм, • парковых аллей, • тротуаров, • площадей • клумб.

Многообразие форм и видов грунтовых светодиодных светильников дает возможность реализовывать уникальные дизайнерские идеи. К примеру, оригинально подсветить зону отдыха на частном участке, выделить светом аллею, создать красивую иллюминационную композицию.

Приборы этого типа применяют также и с практическими целями: делают пунктирную подсветку садовой дорожки, освещают лестницу или фасад малоэтажного дома.

Преимущества светодиодной технологии

Основное достоинство светодиодных светильников – их сверхвысокая эффективность. По этому показателю они в 7-8 раз превосходят лампы накаливания и в 1,5-2 раза — люминесцентные источники света. Низкое потребление электроэнергии и чрезвычайно долгий срок службы (30-50 тыс. часов) сделали светодиодные светильники самыми экономически выгодными источниками света. Их более высокая стоимость окупается в первые полтора-два года. А затем наступает период чистой экономии на освещении.

Практическая польза эксплуатации светодиодных фонарей состоит также в том, что устройства этого типа работают без ремонта и замены и практически не нуждаются в техобслуживании. Кроме того, они производят красивое, мягкое свечение, не искажающее очертания объектов и более приятное для глаз.

К преимуществам светодиодов относят также: • Устойчивость к низкой и высокой температуре воздуха. • Отсутствие в устройстве опасных для здоровья компонентов. • Безопасность утилизации обычным способом, без обращения в специальные места.

Для создания дополнительной наружной подсветки территории, объектов или ландшафта грунтовые светодиодные светильники подходят идеально. Если требуется обеспечить полноценное заливающее освещение, лучше установить приборы прожекторного типа. В некоторых случаях оба вида осветительных устройств комбинируют. Таким образом реализуют сложные схемы, совмещающие декоративный и основной свет.

Предыдущая статья: Степень защиты оболочки светодиодной техники Следующая статья: Светодиодные светильники для производственных помещений

Технология монтажа садового освещения

Садовое освещение своими руками можно смонтировать без участия специалистов, если соблюдать определенные правила. Весь процесс условно делится на следующие этапы:

планирование освещения участка;
земельные работы: прокладка кабелей;
установка светильников и другого электрооборудования;
монтаж (соединение жил кабелей в распредкоробках, подключение светильников, УЗО, датчиков освещенности и движения и т.п.);
проверка работы освещения дачного участка.

Планирование садового освещения

На этапе планирования необходимо решить следующие задачи.

Определяется расположение хозяйственных объектов и зон отдыха, которые требуется осветить.
Выяснить, откуда будет подключаться оборудование для освещения участка.
Решить, где будет нужно установить выключатели.

Требуется подготовить схему на миллиметровой бумаге, где с учетом масштаба изобразить места установок оборудования, с помощью которого монтируется садовое наружное освещение. На отдельном листе составляется принципиальная электрическая схема.

Монтаж садового освещения: правила и рекомендации

Во время монтажа дачного освещения придерживаются следующих правил.

Принцип соединения жил в распределительной (монтажной) коробке

Провода соединяются только в распределительных коробках, доступных для обслуживания. Способы соединения: скрутка с пайкой, скрутка с монтажным колпачком, клеммниками Wago, клеммными колодками, опрессовкой. Оголенные жилы после соединения изолируют липкой лентой из ПВХ.
Кабели, прокладываемые по стене, должны быть защищены гофрированной или сплошной трубой.
Кабели для прокладки в грунте должны иметь двойную изоляцию.
Воздушные линии подвешиваются на тросе с пластиковой оболочкой. Это позволяет уменьшить количество столбов.
Светильники с негерметичными корпусами могут быть установлены только под навесом.
Фонари на металлических опорах устанавливаются на бетонном постаменте и крепятся к закладным деталям с помощью болтов и гаек. Рекомендуется использовать фонари с опорами из нержавеющей стали.
Для лампочек, работающих от напряжения 12 В, используют импульсные понижающие трансформаторы, которые устанавливают в защищенном от осадков месте.
Для экономии электроэнергии зоны, постоянное освещение которых необязательно, оборудуют светильниками с датчиками движения. Радиус реагирования таких приборов – до 12 м с круговым обзором.
Автоматическое включение и отключение освещения дачного участка осуществляют с помощью датчиков освещенности.
Для управления приборами освещения используют клавишные выключатели. С помощью проходных выключателей светильник можно включить или выключить из разных мест.
Розетки устанавливаются на высоте не менее 0,6 м от земли. Это необходимо, чтобы к электрические контакты не оказались укрытыми снегом. Желательно, чтобы розетки герметично закрывались пластиковыми крышками.

Схема коммутации жил кабелей при подключении проходных выключателей

В завершение – видео с рассказом про укладку садовой дорожки с подсветкой.
