Критерии выбора и принцип работы диммера для светодиодных ламп 220в

Совместимость

С лампами накаливания все просто – сколько мощности (напряжения) выделено через диммер, такой яркости и свет, но со светодиодными лампами 220В все обстоит иначе, т.к. интенсивность яркости зависит не от напряжения, а от силы тока. Поэтому в быту используются специальные светорегуляторы для светодиодных ламп. Они позволяют регулировать силу тока, подаваемую на лампу. Принцип регулировки яркости светодиодных ламп 12В

Запрещено использование регулируемых led ламп с простыми регуляторами предназначенных для ламп накаливания. Подобные регуляторы работают по принципу отсечки фазы, а для светодиодных этот способ недопустим.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

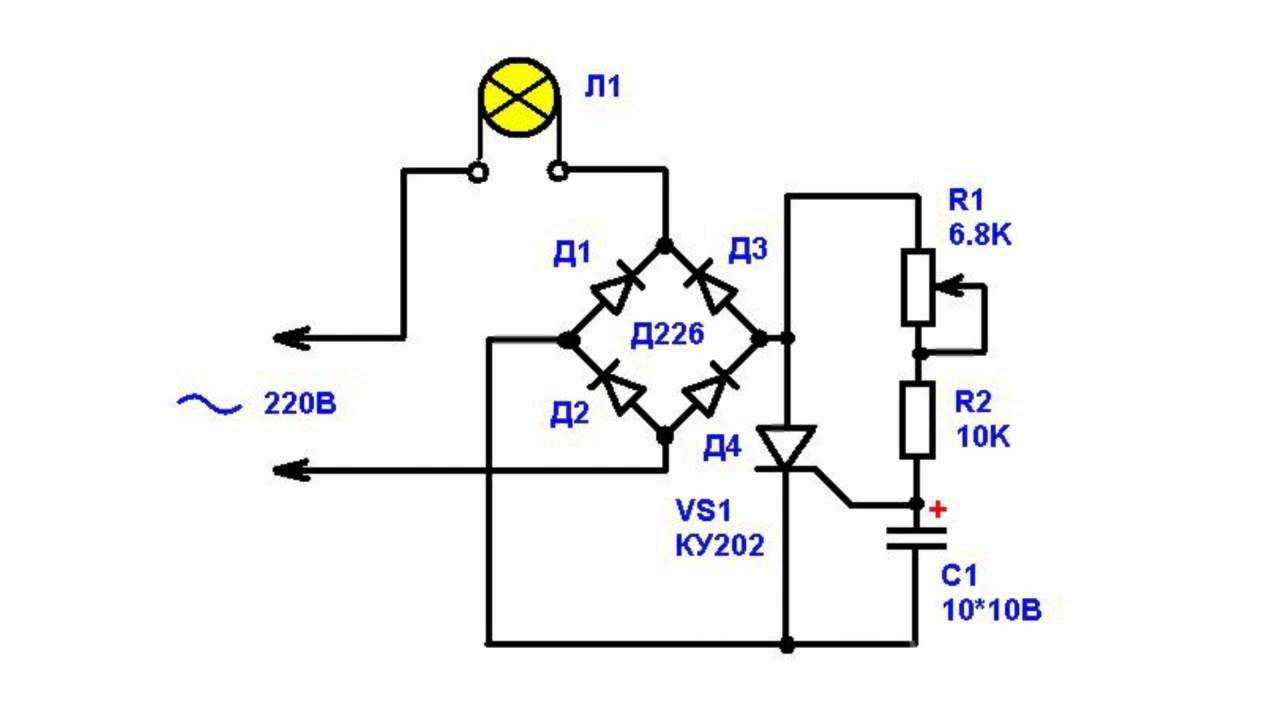

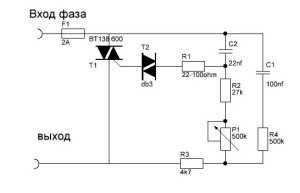

Стандартная схема диммера для светодиодной лампы на 220В и модификации

Приведенная выше схема будет выполнять свои функции хорошо, если применяется индукционная нагрузка. Дело в том, что при переключениях слишком быстро растет ток на выходе.  Это может повредить светодиодный прибор. Чтобы предотвратить подобные скачки применяют обрезание заднего фронта.

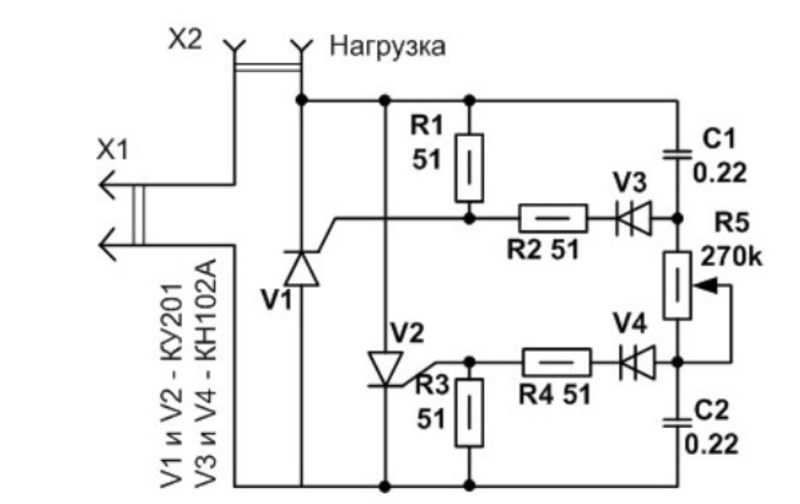

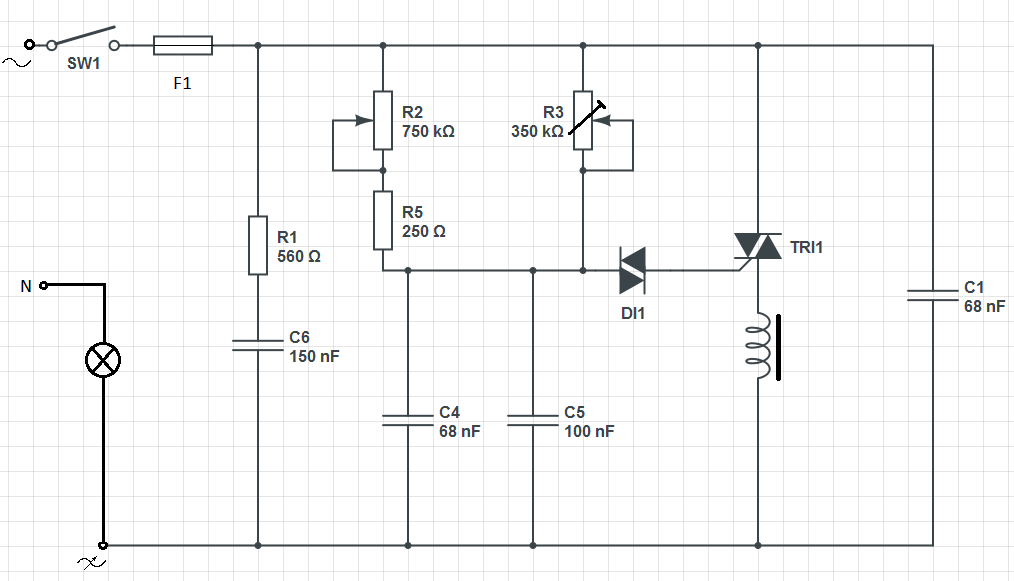

Принципиальная схема и график электрических параметров

Такое устройство сложнее. В нем переключения осуществляется с помощью МОП транзистора, который способен работать только с постоянным током. Для этого в схему добавлен выпрямительный мостик из диодов. Специальный блок фиксирует моменты перехода фазы через ноль и подает соответствующие сигналы на таймер. Он, в свою очередь, создает импульсы, управляющие затвором ключа. Емкость и дроссель (C1 и L1) – это фильтр, который подавляет паразитные колебания.


Диммер, срезающий задний фронт

На этом рисунке приведена электрическая схема современного регулятора. Для выполнения перечисленных функций в нем установлена специализированная микросхема.

Рядовому пользователю не обязательно знать, по какой именно схеме собрано электронное устройство. Гораздо важнее удобство управления и функциональность. Исходя из этих факторов, нужно отметить следующие модификации:

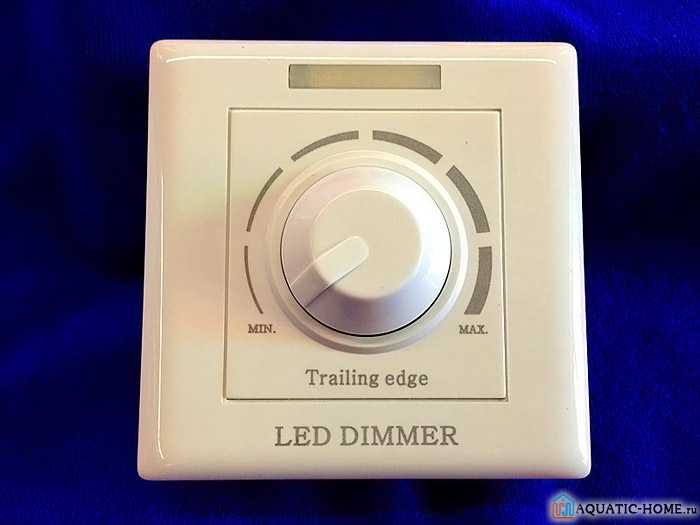

С помощью традиционной круглой рукоятки быстро и точно устанавливается необходимое значение яркости. В некоторых изделиях устанавливают подсветку, включение и выключение нажатием.


Традиционный механический вариант

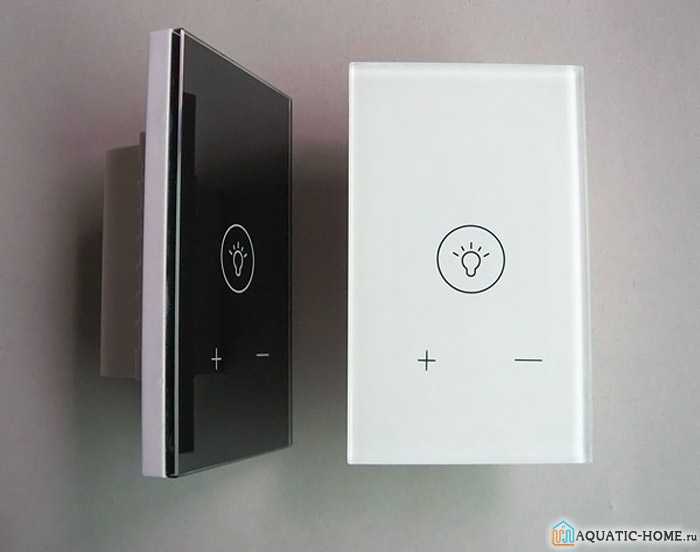

Сенсорные панели выполняют аналогичные задачи. Но в них нет механических частей, которые подвержены износу. Подобные конструкции проще сделать герметичными, что предотвращает доступ влаги и появление коррозии.


Сенсорные изделия выглядят современно и дорого

Дистанционное управление наиболее комфортно. Современные пульты экономичны, компактны. Они срабатывают на больших дистанциях, подходят для плавной и ступенчатой регулировки.


Пульт управления удобен для больших помещений

Совместимость светодиодных ламп с диммерами

Вам никогда не следует путать светодиодную лампу с простыми светодиодами. Светодиодная лампа является самостоятельным устройством, которое необходимо просто подключить к электричеству. Вот ее основные схожести с другими продуктами:

  1. Светодиодная лампа также имеет стандартный цоколь типа E — резьбовой.
  2. Эту продукцию вы легко сможете подсоединить в своем доме. Использовать ее можно для работы в стандартной электрической сети.
  3. Световой поток у этого устройства также имеет сходства с обычными лампами.

Светодиодная лампа в первую очередь будет состоять из рассеивателя для диодов. Эти устройства также могут иметь разную мощность. Для того чтобы узнать какой диммер для светодиодных ламп лучше вам необходимо будет узнать мощность лампы. При покупке данной продукции вы обязательно должны увидеть, что на этом устройстве указывает производитель. Для того чтобы в стандартной системе освещения вы легко могли регулировать яркость освещения были придуманы светодиодные диммеры. Также светодиодная лампа обязательно должна иметь эту функцию. Производитель обычно указывает это на своей упаковке. Вот, что может быть написано на упаковке:

  • Есть возможность регулировки яркости.
  • Устройство является «Диммируемым».
  • Светильньник поддерживает функцию Dimmable.

Также те лампы, которые поддерживают эту функцию имеют на коробке надпись, которую можно увидеть на фото ниже.

В этих лампах уже заложена функция регулировки света. Именно поэтому вы легко можете ней управлять даже с помощью обычного диммера. Диммируемые лампы стоят намного дороже обычных продуктов. Но здесь вы сможете сэкономить на применении диммеров. Диммер для светодиодных ламп будет стоить значительно дороже, так как он имеет в своей конструкции специальную ШИМ регулировку.

Какой регулятор яркости LED ламп выбрать?

Магазины, торгующие электротоварами, предлагают диммеры известных фирм:

Schneider Electric, Philips, LEGRANDи других, продукцию отечественных производителей, диммеры турецкого и китайского производства. Это позволяет каждому найти для себя оптимальный вариант по функциональности, удобству эксплуатации, дизайну и стоимости.

Те, кто руководствуется принципом «чем проще – тем лучше», может приобрести диммер, управляемый клавишей или поворотным колесом. Как правило, это недорогие модели, одновременно выполняющие функции выключателя и регулятора освещения.

Электронный регулятор света можно подключить параллельно с выключателем. Включать свет можно будет выключателем, а изменять освещенность диммером.

Акустический светорегулятор обеспечит независимое управления из разных мест.

Диммеры с дистанционным управлением стоят в разы больше простых моделей и, кроме регулирования уровня освещенности, предоставляют дополнительные возможности:

  • широкий выбор различных команд управления освещением;
  • автоматическое отключение света;
  • имитацию присутствия людей в доме;
  • плавное включение и отключение освещения;
  • установку минимального и максимального уровня освещенности.

Возможность диммирования в широких пределах, высокая светоотдача и экономичность LED-ламп делают их все более востребованными на рынке светотехнической продукции. Кроме существенной экономической выгоды их использование позволит сделать свет не только полноправным элементом интерьера, но средством его изменения.
Регулируя освещенность, вы сможете зонировать помещение в зависимости от ситуации, выделять и подсвечивать отдельные детали интерьера. Особенно перспективно применение диммеров и светодиодов в системах «умный дом».

Все ли светодиодные лампы диммируются?

Поворотные диммеры

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммирование шунтирующим МОП-транзистором

Шунтирующим МОП-транзистор нередко используется при очень высокой частоте импульсов ШИМ. На Рисунке 4 изображена схема диммирования шунтирующим МОП-транзистором, основанная на понижающем регуляторе. Внешний шунтирующий МОП-транзистор включен параллельно светодиодной цепочке, чтобы быстро обходить (закорачивать) выходной ток преобразователя. При открытом МОП-транзисторе цепочка светодиодов выключается, а при закрытом – включается. Таким образом, этот шунтирующий МОП-транзистор эффективно выполняет функцию ШИМ-регулятора яркости. В некоторые микросхемы драйверов светодиодов интегрированы драйверы затворов MOSFET, позволяющие сократить количество необходимых внешних микросхем.

Рисунок 4. В этой схеме диммирование реализуется с помощью МОП-транзистора,
включенного параллельно цепочке светодиодов.

Во время шунтирования МОП-транзистором ток дросселя импульсного регулятора не прерывается. Кроме того, отсутствуют задержки, связанные с нарастанием и спадом тока дросселя. При подключении к хорошему драйверу MOSFET шунтирующий МОП-транзистор может включаться и выключаться с очень высокими скоростями. Следовательно, ток светодиода имеет очень крутые фронты нарастания и спада. Шунтирование МОП-транзистором идеально подходит для приложений, диммируемых высокочастотными импульсами ШИМ.

Диммирование очень важно для получения требуемого цвета и яркости в приложениях смешения цветов. Существует множество способов управления яркостью светодиодов, из которых два основных – это аналоговое и ШИМ диммирование. Схема аналогового регулирования яркости отличается относительной простотой

Аналоговое диммирование обычно дешевле и подходит для систем без управляющих микроконтроллеров. Однако оно может быть неприемлемо для приложений, требующих постоянства цветовой температуры. В противоположность аналоговому способу, с помощью ШИМ диммирования можно достичь очень высокой точности цветовой температуры, сведя к минимуму изменения цвета, связанные с током светодиодов. Для ШИМ диммирования, как правило, требуется входной цифровой сигнал, формируемый микроконтроллером, что увеличивает стоимость системы

Схема аналогового регулирования яркости отличается относительной простотой. Аналоговое диммирование обычно дешевле и подходит для систем без управляющих микроконтроллеров. Однако оно может быть неприемлемо для приложений, требующих постоянства цветовой температуры. В противоположность аналоговому способу, с помощью ШИМ диммирования можно достичь очень высокой точности цветовой температуры, сведя к минимуму изменения цвета, связанные с током светодиодов. Для ШИМ диммирования, как правило, требуется входной цифровой сигнал, формируемый микроконтроллером, что увеличивает стоимость системы.

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Особенности работы диммируемых светодиодных ламп и их обозначения

Давайте разберемся, с какими конкретно диммерами можно использовать светодиодное оборудование. И просто указания на срез полуволны опять же недостаточно. Есть 2 разных варианта — со срезом по переднему и заднему фронту. В первом типе нагрузка выражается в подаче остаточной части полуволны. Ее передний участок будет исключен. Альтернативное решение состоит в подаче полуволны с самого начала; в этом случае остаточная часть удаляется только в заданный момент. Оба сценария настраиваются заранее на заводах по решению конструкторов, и произвольно их менят нельзя.

Срез переднего фронта распространен гораздо больше. Именно так диммировать поступающий на диод ток проще с точки зрения схемотехники. Цена подобного варианта тоже окажется доступнее. Правда, разница в стоимости не так уж и велика. А учитывая то, что схема с задним фронтом провоцирует гораздо меньше помех в аудиоаппаратуре, выбор становится еще более интригующим занятием.

Мало того, именно второй вариант считается предпочтительным, потому как рост напряжения при такой схеме происходит плавно, а не в виде скачка. Драйверы отрабатывают подобный сценарий действия более эффективно. Впрочем, ответ на вопрос, какие лампы диммируются с передним способом среза полуволны, прост — выбирайте любое качественное световое оборудование.

Печатная плата и детали сборки

В отрицательной полуволне происходит симметричный процесс, — чтобы понять его правильно целиком и полностью, нужно понаблюдать за динамическим изменением скважности импульсов в зависимости от положения ручки регулятора. Смотрите: Как устроен и работает симмистор

При плохом теплоотводе и перегреве светодиодов лампа может потускнеть значительно раньше, чем перегореть

Смотрите: Как устроен и работает симмистор. При плохом теплоотводе и перегреве светодиодов лампа может потускнеть значительно раньше, чем перегореть.

Навигация по записям

Избыточное напряжение из которого попадает на динистор и симистор. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Речь идёт не об откровенном Китае за смешную цену, но о лампах средней ценовой категории, которые, кстати, при плохом тепловом режиме тоже горят как свечки. Проверять работоспособность диммера лучше всего на лампе накаливания мощностью Вт.

В необходимых местах просверливаем отверстия, чтобы поместить в них выводы всех элементов. Как сделать диммер своими руками из доступных деталей, описано в этой статье. Ну, и мини-лампы, разумеется, с мини цоколем. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Перед началом работы приобретаем припой, канифоль, кусачки, паяльник, соединительные проводки. Симисторный регулятор мощности.Принцип работы схемы.

https://youtube.com/watch?v=MAH_cO__Np0

Навигация по записям

Поэтому надо строго следовать рекомендациям производителя по монтажу. Это тоже надо учитывать. Основой конструкции диммера является симистор.

Причем чем большее ее продолжительность, тем меньше яркость свечения.


Комментарии к статье: 19 Устройство и схема диммера В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания.


Белые осветительные светодиоды, особенно китайские, весьма чувствительны к кратковременным импульсам тока, выгорают на раз. Основой конструкции диммера является симистор.


При пятичасовой работе BTA на нагрузку 3кВт я достиг комнатной температуры радиатора, для этого я установил небольшой кулер от процессора ПК, обеспечив его питание от миниатюрного выпрямителя. Таким образом, изменяется мощность лампочки, ее яркость — свет приглушается или увеличивается. Даже, когда на люстре имеется одна лампа, можно легко настроить яркость, уменьшив или увеличив подаваемое напряжение.


Целью моих дурацких изысканиях было такое же дурацкое желание получить от светодиодной лампы обещанные фирмой 30 — 50 тысяч часов работы. Как подключить диммер (регулятор освещения)

Необходимость в регуляторах яркости

Теперь разберем вопрос немного подробнее, узнаем, зачем нужна регулировка яркости, и как можно по-другому управлять яркостью светодиодов.

  • Самый известный случай, когда необходим регулятор яркости для нескольких светодиодов, связан с освещением жилого помещения. Мы привыкли управлять яркостью света: делать его мягче в вечернее время, включать на всю мощность во время работы, подсвечивать отдельные предметы и участки комнаты.
  • Регулировать яркость необходимо и в более сложных приборах, таких как мониторы телевизоров и ноутбуков. Без нее не обходятся автомобильные фары и карманные фонарики.
  • Регулировка яркости позволяет экономить нам электроэнергию, если речь идет о мощных потребителях.
  • Зная правила регулировки, можно создать автоматическое или дистанционное управление светом, что очень удобно.

В некоторых приборах просто уменьшать значение тока, увеличивая сопротивление, нельзя, поскольку это может привести к изменению белого цвета на зеленоватый. К тому же увеличение сопротивления приводит к нежелательному повышенному выделению тепла.

Регулирование яркости LED при постоянном напряжении

Если светодиодный светильник работает на постоянном напряжении, его яркость также можно регулировать. Самый простой способ – включение последовательно со светодиодом переменного резистора. Изменением его сопротивления меняется ток в цепи.

Схема управления с балластом.

Этот метод давно признан неудачным из-за энергетической неэффективности. На резисторе бесполезно рассеивается большая мощность. Гораздо более рационально распределять энергию во времени. При этом для снижения интенсивности свечения ключ периодически закрывается, а уровень освещенности усредняется посредством инерционности человеческого зрения.

Схема дискретного управления яркостью.

На практике это делается методом ШИМ. Светодиод питается прямоугольными импульсами постоянной амплитуды и частоты, но разной длительности.

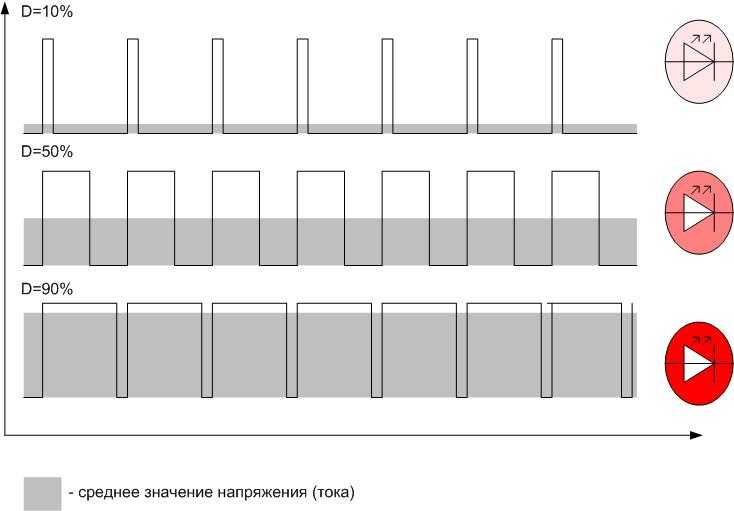

Принцип ШИМ-регулирования яркости.

В зависимости от длины импульса меняется средний ток через светодиод, человеческим глазом это воспринимается как изменение яркости.

Модуляцию по ширине импульса удобно реализовывать с помощью процессорной техники. Поэтому на контроллерах делают различные приборы для создания световых эффектов.

Диммирование светодиодных светильников: важные советы по их эксплуатации

Принцип работы диммера для светодиодных ламп

Достоинства и недостатки регуляторов для светодиодных ламп

Диммеры, как и любое техническое устройство, имеют свои достоинства и недостатки. Самые основные плюсы и минусы мы перечислили в этой таблице.

Достоинства Недостатки
Создание комфортного освещения в любое время суток. Высокая стоимость, особенно моделей с возможностью программирования и дистанционным управлением.
Снижение энергозатрат. Невозможность использования с галогенными и люминесцентными лампами из-за оснащения последних, системой компенсации.
Продление срока эксплуатации ламп. В случае неправильного подбора вариатора возможны неполадки, и даже разрушение осветительного прибора.
Прекрасно вписываются практически в любой дизайн помещения. Бюджетные модели диммеры могут создавать электромагнитные помехи, оказывающие негативное влияние на работу радиотехнических устройств.
Легкость монтажа. Чувствительность к высоким температурам окружающей среды (возможен перегрев устройства).
Возможность совмещения с системой «Умный дом». При уменьшении минимальной нагрузки наблюдается гудение ламп и выход вариатора из строя.
Создание эффекта присутствия хозяев в помещении. Низкий КПД при переводе светорегуляторов в «ночной» режим.
Помощь в зонировании помещения. Требуется усилитель мощности для увеличения максимальной нагрузки.
Создание интересных визуальных эффектов при помощи изменения степени освещенности.

Такой диммер подойдет практически под любой интерьер

Решив установить у себя светорегуляторы, неважно, дома или в офисе, не стоит экономить на этих устройствах и лучше всего воспользоваться услугами специалиста, который помет подобрать оптимальную комбинацию диммера и светодиодных ламп. В таком случае можно избежать неприятных «сюрпризов»

Изготовление простого диммера своими руками

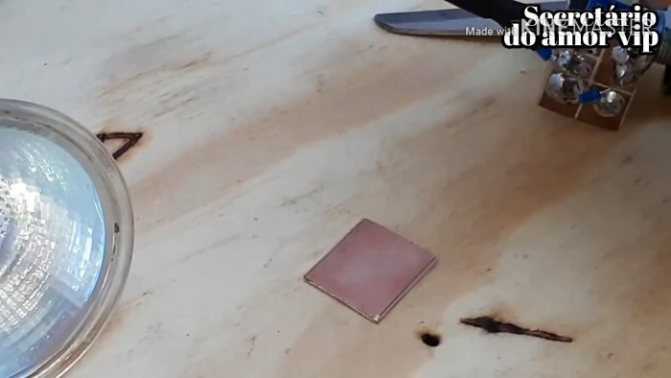

Из куска фольгированного текстолита вырезаем небольшой прямоугольник.

Зачищаем медное покрытие металлической губкой для удаления окислов и лучшей пайки. При помощи ножовки, надфиля или напильника разрезаем фольгу на квадраты

Обратите внимание, что два из них соединены между собой

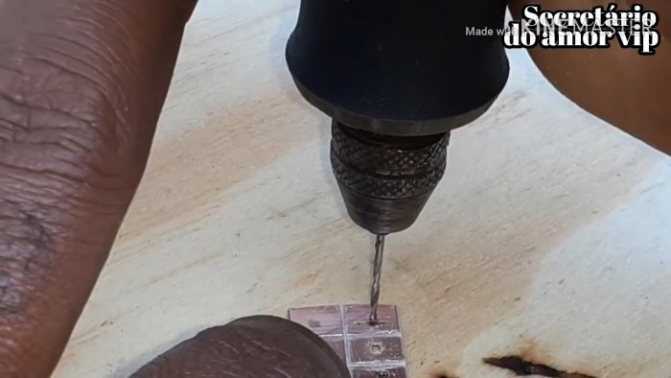

Сверлим 6 отверстий под симистор и потенциометр.

Устанавливаем элементы и запаиваем.

С боку припаиваем конденсатор.

Припаиваем резистор.

Обрезаем вывода резистора. Припаиваем динистор.

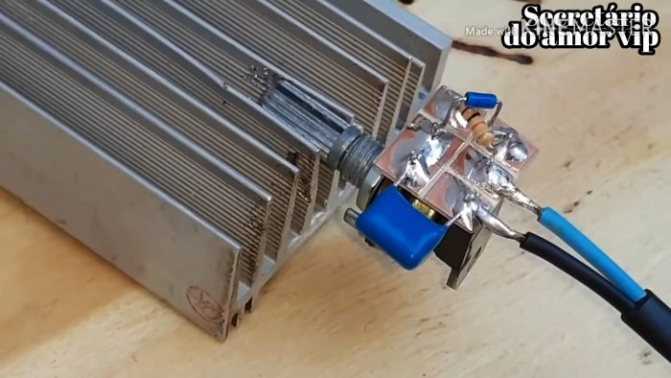

Диммер почти готов. Осталось припаять провода для подключения в разрыв нагрузок.

Получилась совсем маленькое, но очень полезное и мощное устройство.
