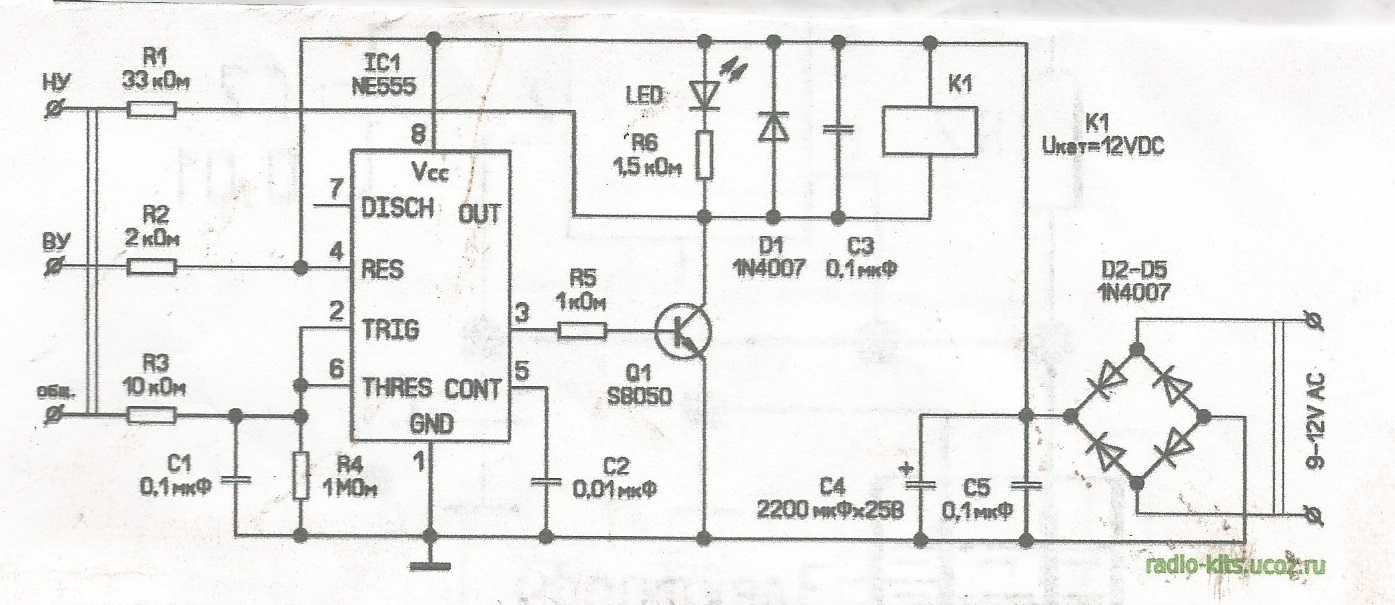

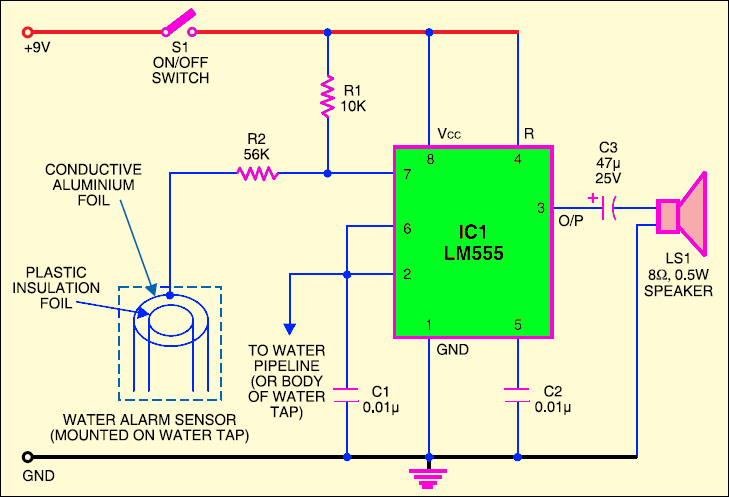

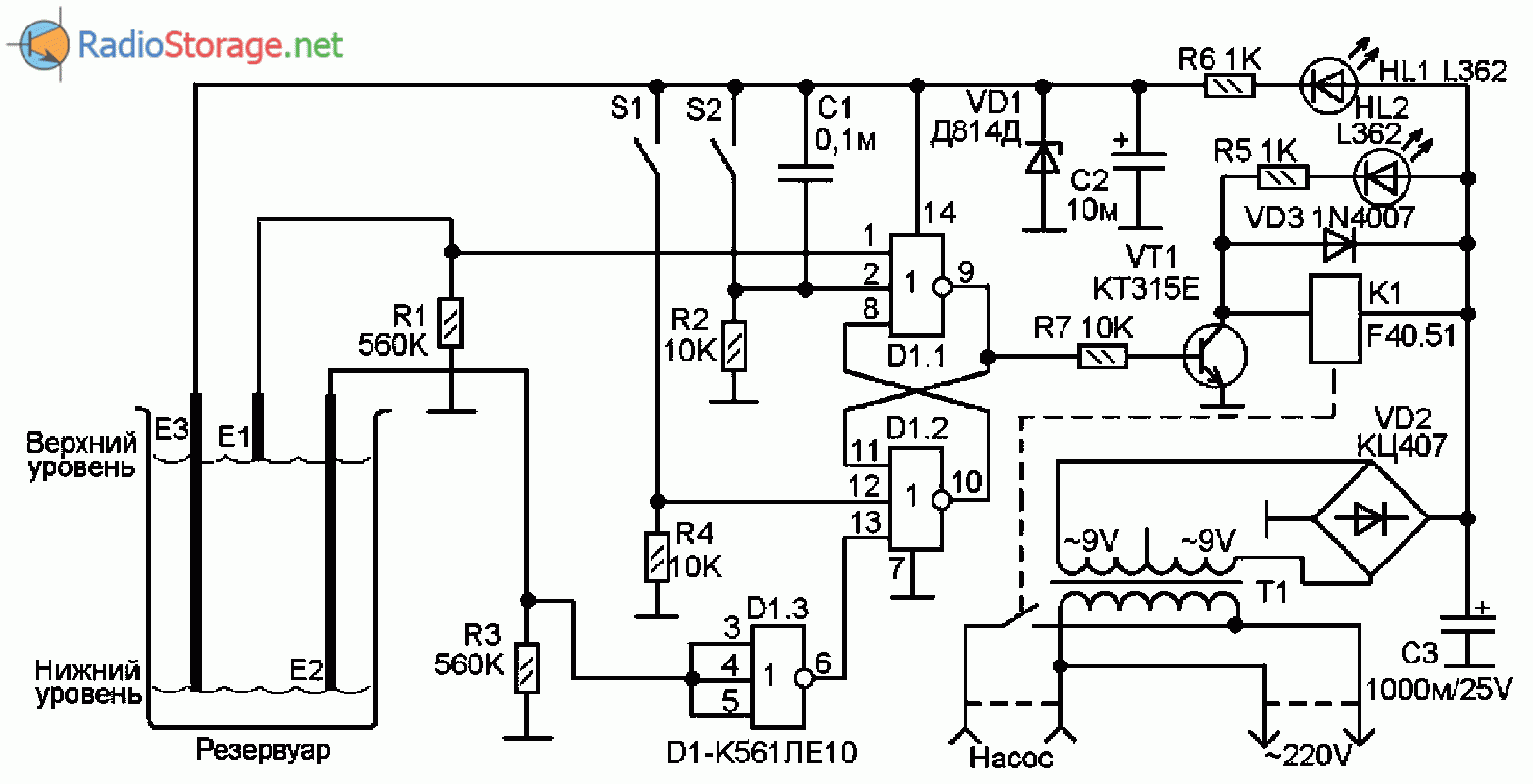

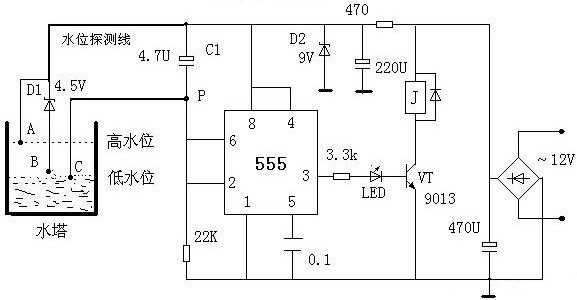

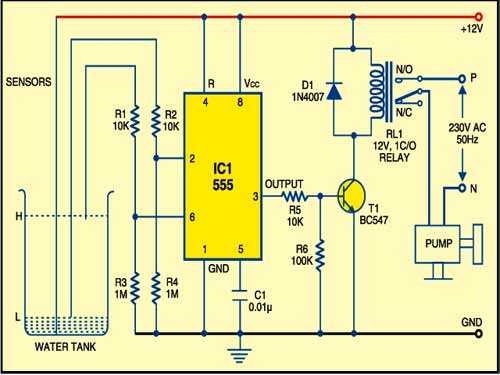

Контроллер уровня воды своими руками схема на 555

Компоненты и их описания

Arduino Uno

Arduino взаимодействует через датчики с окружающей средой и обрабатывает поступившую информацию в соответствии с заложенной в неё программой. Подробнее с платой Ардуино Уно можно ознакомиться здесь.

Ардуино Уно

Датчик влажности почвы

Измерение влажности почвы на базе Arduino производится с помощью датчика влажности. Датчик имеет два контакта. Через эти контакты при погружении их в грунт протекает ток. Величина тока зависит от сопротивления грунта. Поскольку вода является хорошим проводником тока, наличие влаги в почве сильно влияет на показатель сопротивления. Это значит, чем больше влажность почвы, тем меньше она оказывает сопротивление току.

Датчик влажности почвы

Этот датчик может выполнять свою работу в цифровом и аналоговом режимах. В нашем проекте используется датчик в цифровом режиме.
На модуле датчика есть потенциометр. С помощью этого потенциометра устанавливается пороговое значение. Также на модуле установлен компаратор. Компаратор сравнивает данные выхода датчика с пороговым значением и после этого даёт нам выходной сигнал через цифровой вывод. Когда значение датчика больше чем пороговое, цифровой выход передаёт 5 вольт (HIGH), земля сухая. В противном случае, когда данные датчика будут меньше чем пороговые, на цифровой вывод передаётся 0 вольт (LOW), земля влажная.

Этим потенциометром необходимо отрегулировать степень сухости почвы, когда как вы считаете нужно начать полив.

Фоторезистор

Фоторезистор (LDR) — это светочувствительное устройство, которое используются для определения интенсивности освещения. Значение сопротивления LDR зависит от освещённости. Чем больше света, тем меньше сопротивление. Совместно с резистором, фоторезистор образует делитель напряжения. Резистор в нашем случае взяли 10кОм.

Делитель напряжения

Подключив выход делителя Uin к аналоговому входу Ардуино, мы сможем считывать напряжения на выходе делителя. Напряжение на выходе будет меняться в зависимости от сопротивления фоторезистора. Минимальное напряжение соответствует темноте, максимальное – максимальной освещённости.

В этом проекте полив начинается в соответствии с пороговым значением напряжения. В утренние часы, когда считается целесообразным начать полив, напряжение на выходе делителя равно 400. Примем это значение как пороговое. Так если напряжения на делителе меньше или равно 400, это означает, что сейчас ночь и насос должен быть выключен.
Меняя пороговое значение можно настроить период работы автополива.

Релейный модуль

Реле представляет собой переключатель с электромеханическим или электрическим приводом.

Релейный модуль

Привод реле приводится в действие небольшим напряжением, например, 5 вольт от микроконтроллера, при этом замыкается или размыкается цепь высокого напряжения.

Схема реле

В этом проекте используется 12 вольтовый водяной насос. Arduino Uno не может управлять напрямую насосом, поскольку максимальное напряжение на выводах Ардуино 5 вольт. Здесь нам приходит на помощь релейный модуль.

Релейный модуль имеет два типа контактов: нормально замкнутые и нормально разомкнутые контакты. Нормально замкнутые без управляющего напряжения замкнуты, при подаче напряжения размыкаются. Соответственно нормально разомкнутые без напряжения разомкнуты, при подаче управляющего напряжения замыкаются. В проекте используются нормально разомкнутые контакты.

Водяной насос

В проекте используем 12-и вольтовый погружной насос с 18-ваттным двигателем. Он может поднимать воду до 1,7 метра.

Водяной насос

Этот насос можно эксплуатировать только тогда, когда он полностью погружен в воду. Это налагает некие обязательства по контролю уровня воды в ёмкости. Если водяной насос будет работать без воды, он просто-напросто сгорит.

Макетная плата

Макетная плата представляет собой соединительную плату, используемую для создания прототипов проектов электроники, без пайки.

Емкость конденсатора

Дополнительное ограничение распространяется также на конденсатор для измерения времени: его емкость должна быть больше 1 нФ . В противном случае внутренние возможности этой схемы вызовут заметное удлинение измеряемого времени.

Помимо знания этих правил, вы должны руководствоваться здравым смыслом. Обычно устанавливается одно значение (например, емкость конденсатора) и резисторы подбираются с учетом требуемых временных зависимостей. Вы должны помнить, что нет ничего идеального, и схема, состоящая из элементов с рассчитанными значениями, может иметь временные параметры, отличные от рассчитанных нами.

Поэтому стоит иметь возможность регулировать сопротивление, например, с помощью потенциометра.

Пролог.

Конечно, прежде чем изобретать велосипед, я пробежался по Интернету.

Датчики влажности промышленного производства оказались слишком дороги, да и мне так и не удалось найти подробного описания хотя бы одного такого датчика. Мода на торговлю «котами в мешках», пришедшая к нам с Запада, уже похоже стала нормой.

Описания самодельных любительских датчиков в сети хотя и присутствуют, но все они работают по принципу измерения сопротивления почвы постоянному току. А первые же эксперименты показали полную несостоятельность подобных разработок.

Собственно, это меня не очень удивило, так как я до сих пор помню, как в детстве пытался измерять сопротивление почвы и обнаружил в ней… электрический ток. То есть стрелка микроамперметра фиксировала ток, протекающий между двумя электродами, воткнутыми в землю.

Эксперименты, на которые пришлось потратить целую неделю, показали, что сопротивление почвы может довольно быстро меняться, причём оно может периодически увеличиваться, а затем уменьшаться, и период этих колебаний может быть от нескольких часов до десятков секунд. Кроме этого, в разных цветочных горшках, сопротивление почвы меняется по-разному. Как потом выяснилось, жена подбирает для каждого растения индивидуальный состав почвы.

Вначале я и вовсе отказался от измерения сопротивления почвы и даже начал сооружать индукционный датчик, так как нашёл в сети промышленный датчик влажности, про который было написано, что он индукционный. Я собирался сравнивать частоту опорного генератора с частотой другого генератора, катушка которого одета на горшок с растением. Но, когда начал макетировать устройство, вдруг вспомнил, как однажды попал под «шаговое напряжение». Это и натолкнуло меня на очередной эксперимент.

И действительно, во всех, найденных в сети самодельных конструкциях, предлагалось замерять сопротивление почвы постоянному току. А что, если попытаться измерить сопротивление переменному току? Ведь по идее, тогда вазон не должен превращаться в «аккумулятор».

Собрал простейшую схему и сразу проверил на разных почвах. Результат обнадёжил. Никаких подозрительных поползновений в сторону увеличения или уменьшения сопротивления не обнаружилось даже в течение нескольких суток. Впоследствии, данное предположение удалось подтвердить на действующей поливальной машине, работа которой была основана на подобном принципе.

Превращение изменения емкости в изменение напряжения

Подключив последовательно с резистором конденсатор получим
ФНЧ (фильтр нижних частот).

Получается делитель напряжения, где у верхнего плеча R1 сопротивление не изменяется, а емкостное сопротивление нижнего плеча C1 меняется в зависимости от частоты.

Но так как частота сигнала будет неизменной, то построим график зависимости емкостного сопротивления от емкости (C = 1-100 пФ):

Таким образом понятно, что при увеличении емкости (
погружение в воду) сопротивление нижнего плеча будет уменьшаться, как и падение напряжения на нем, а значит и выходное напряжение (см. подтверждение опытом ниже).

Но остается еще одно — выделить только амплитуду, именно для этого применяется
АМ-детектор. Его расчет был выполнен, но ничего полезного этого не дало, поэтому номиналы взяты такие же, как у готового. Главная суть в этом:

Пример работы для Arduino и XOD

В качестве мозга для считывания показаний с датчика рассмотрим платформу из серии Arduino, например Arduino Uno.

• Как начать работу с Arduino?

• Как начать работу с XOD?

Схема устройства

Подключите датчик влажности почвы к аналоговому пину платформы Arduino. Для коммуникации понадобятся
соединительные провода «мама-папа».

Для быстрой сборки и отладки устройства возьмите плату расширения Troyka Shield, которая одевается сверху на Arduino Uno методом бутерброда. Для коммуникации используйте трёхпроводной шлейф «мама-мама», который идёт в комплекте с датчиком.

Код для Arduino IDE

Прошейте платформу Arduino скетчем приведённым ниже.

sensor-soil-moisture-capacitive-arduino-read-data.ino

// любой GPIO пин с поддержкой АЦП
constexpr auto pinSensor = A0;

void setup() {
  // открываем Serial-порт
  Serial.begin(9600);
}

void loop() {
  // считываем данные с датчика влажности почвы
  int valueSensor = analogRead(pinSensor);
  // выводим данные в Serial-порт
  Serial.println(valueSensor);
  // ждём 100 мс
  delay(100);
}

После загрузки скетча, в Serial-порт будут выводиться текущие показания сенсора в 10-битном диапазоне.

• 0–300: сухая почва;
• 300–600: влажная почва;
• 600–750: датчик в воде.

Патч для XOD

1. Создайте новый патч
2. Добавьте в патч ноду и установите ей в инспекторе PORT значение .
3. Добавьте ноду и подключите её к ноде к пину .
4. Прошейте платформу Arduino с режимом отладки.

После загрузки прошивки, в отладочной ноде будут выводиться текущие показания сенсора в диапазоне от 0 до 0,75:

• 0–0,3: сухая почва;
• 0,3–0,6: влажная почва;
• 0,6–0,75: датчик в воде.

Инструкция по изготовлению

Как же сделать датчик влажности почвы своими руками? Вот краткий инструктаж:

• Шаг 1. Прикрепляем электроды к основанию.
• Шаг 2. Нарезаем на концах электродов резьбу и заостряем с обратной стороны для более лёгкого погружения в почву.
• Шаг.3. Делаем в основании отверстия и вкручиваем в них электроды. В качестве крепёжных элементов используем гайки и шайбы.
• Шаг 4. Подбираем нужные провода, которые подойдут к шайбам.
• Шаг 5. Изолируем электроды. Углубляем их в грунт на 5 – 10 см.

Обратите внимание!

• Зачем нужны интерьерные куклы

• Как выбрать туфли, не выходящие из моды?

• Что необходимо для похода в горы летом

Контроллер позволяет скомбинировать датчик с зуммером. После этого подаётся сигнал, если количество влаги в почве резко уменьшается. Альтернативой звукового сигнала может служить загорание лампочки.

Датчик влажности почвы, без сомнения, вещь в хозяйстве нужная. Если у вас есть дача или огород, то непременно озаботьтесь его приобретением. Причём прибор вовсе не обязательно покупать, поскольку можно легко сделать самим.

Таймер NE555

История изобретения этого таймера показывает, что настоящие шедевры делаются не всегда в самые лучшие для изобретателей времена, и часто даже в совершенно не высокотехнологичных условиях. Ганс Камензинд в свои 33 года кроме служебных обязанностей имел мечту. Это не всегда бывает по вкусу начальству, и ему пришлось уволиться. Свой шедевр он придумал, сидя в гараже в 1971 году, а через год микросхема на восьми ножках бойко пошла в производство и продажу. Схема простая и, как оказалась, полезная. Быть может, не последнюю роль в удаче сыграло и название, которое толком и объяснить не могут: почему NE — от названия фирмы Signetics? Почему 555 — потому что им полюбилась пятерка? Таймер? — да, но не такой, как обычные. Те, что всегда только безостановочно тикают импульсами, а этот может выдать очень точный интервал времени, и не в каких-то привычных в импульсной технике микросекундах, а в достаточно ощутимом интервале: взять и включить лампочку на несколько секунд.

Ганс Р. Камензинд (Hans R. Camenzind)

Схема, как часто и все гениальное, оказалась на стыке двух техник: импульсной и аналоговой.

Аналоговые — операционные усилители — усиливают сигнал до нужного стандарта (2 на входах (двухпороговый компаратор) и 1 на выходе). А в середине работает импульсный RS-триггер, который может как генерировать импульсы (мультивибратор), так и выдавать одиночный импульс заданной протяженности (одновибратор).

И все очень легко регулируется — практически, соотношением параметров двух резисторов и одной емкости, подключенных к микросхеме на входах, а также подачей других сигналов на входы.

Первая NE555

«Эволюция» микросхемы NE555

Видимо, схема имеет какое-то неуловимо удачное соотношение простоты управления и простоты конструкции, что в сочетании с неожиданным многообразием работы элементов и придало ей популярности на протяжении стольких лет. Потому что перечисленные свойства, как следствие, выразились в совсем даже невысокой стоимости и в применимости в разных схемах — и ширпотребовских, и профессиональных. Они хороши для использования в детских игрушках, реле времени, кодовых замках, космических аппаратах. А ежегодные продажи исчисляются до сих пор миллиардами штук по всему миру. Причем за все время схема не претерпела практически никаких изменений. По какой причине слово «эволюция» под рисунком выше и взято в кавычки. Таймер 555 выпускают многие фирмы по всему миру. Известны и отечественные аналоги NE555 — микросхема КР1006ВИ1 и ее КМОП вариант КР1441ВИ1.

Творческая работа «Сигнализатор высыхания почвы»

Афонин Дмитрий

Наверняка у каждого есть цветы. Цветы являются украшением многих домов и квартир. Также весной дачники сеют дома различную рассаду, которая требует тщательный полив.

Мы решили изобрести устройство, которое будет напоминать цветоводу о том, что растение необходимо полить, назвав свою работу «Сигнализатор высыхания почвы».

Задачи: 1. Применить комбинированно на практике полученные знания в 8 классе по теме «Электричество» и дополнительные знания по радиоэлектронике.

2. Подобрать соответствующий материал для изготовления.

3. Разработать простую и надёжную схему.

Устройство датчиков и схема подключения к Ардуино

DHT11 входит в состав приборов отслеживания влажности DHTXX. Другим датчиком в этой серии является DHT22. В результате они будут измерять как влажность, так и температуру. Хотя DHT11 дешевы и медленны, они очень популярны среди любителей и начинающих.

DHT11 состоит из 3 основных компонентов. Датчик влажности резистивного типа, термистор NTC и 8-разрядный микроконтроллер, который преобразует аналоговые сигналы и отправляет одиночный цифровой сигнал.

Схема подключения DHT11 к Ардуино

Этот цифровой сигнал может быть прочитан любым микроконтроллером или микропроцессором для дальнейшего анализа.

DHT11 состоит из 4 контактов: VCC, Data Out, Not Connected (NC) и GND. Диапазон напряжения для вывода VCC составляет от 3,5 до 5,5 В. Питание 5 В будет достаточно. Данные на выводе Data Out являются последовательными цифровыми данными.

DHT11 может измерять значение влажности в диапазоне 20-90 % относительной влажности (RH) и температуру в диапазоне 0-50 С. Период выборки составляет 1 секунду.

Все DHT11 точно калибруются в лаборатории, а результаты хранятся в памяти. Между любыми микроконтроллерами, такими как Arduino и DHT11 Sensor, может быть установлена ​​однопроводная связь.

Кроме того, длина кабеля может достигать 20 метров. Данные состоят из целочисленных и десятичных частей, как для относительной влажности (RH), так и для температуры.

Данные от DHT11 и Ардуино датчиков движения состоят из 40 бит, и формат выглядит следующим образом:

8 бит данных для интегрального значения RH, 8 бит данных для десятичного значения RH, 8 бит данных для интегральных значений, 8 бит данных для интегрального значения температуры и 8 бит данных для контрольной суммы.

Особенности и характеристики

Простой генератор импульсов на основе 555 Наиболее известная особенность 555 серии микросхем, снижающей количество областей их применения – внутренний делитель напряжения. Он задает фиксированный уровень порога срабатывания обоих компараторов устройства, сменить который невозможно.

Питание таймера 555 серии осуществляется напряжением от 4,5 до 16 вольт. Ток потребления непосредственно зависит от этого параметра и составляет от 2 до 15 мА. Характеристики выходного сигнала отличаются у различных производителей. В основном, его ток не превышает 200 мА.

Температурные режимы также зависят от сборки. Обычные NE555 рассчитаны на эксплуатацию в промежутке от 0 до 70°С. Военные варианты таймера (исторически обозначенные серией SE) допускают более широкий диапазон – от -55 до 125°С.

В период активности таймера на выходе присутствует напряжение, оно равно приходящему на шине питания за вычетом 1,75В. В остальных случаях на этом контакте 0,25В, при общем напряжении +5В. Терминология описывает эти состояния, как высокий и низкий уровень сигнала.

Запуск таймера к генерации производится импульсным сигналом 1/3 вольт от питания устройства. Форма его любая – синусная или прямоугольная.

Элементы схемы, определяющие временные параметры срабатывания

Время срабатывания изменения состояния устанавливается характеристиками внешнего конденсатора между контактом разряда и землей, а также сопротивлением двух резисторов. Первый расположен на шине питания и соединяет ее с входом останова работы микросхемы. Второй находится на линии между предыдущим и контактом разряда, но до описанной ранее емкости.

Проверка на практике

Сначала непосредственно датчик, состоящий из двух кусочков фольгированного стеклотекстолита FR-4 (70×12 мм).

*также не забываем изолировать открытые участки меди клейкой лентой

И также схемка в миниатюрном исполнении.

Сигнал сгенерирован с помощью МК (ШИМ, f = 1 МГц, D = 50%), конечно это можно сделать с помощью того же таймера NE555, но если устройство уже будет иметь микроконтроллер, то зачем же еще одна МС?

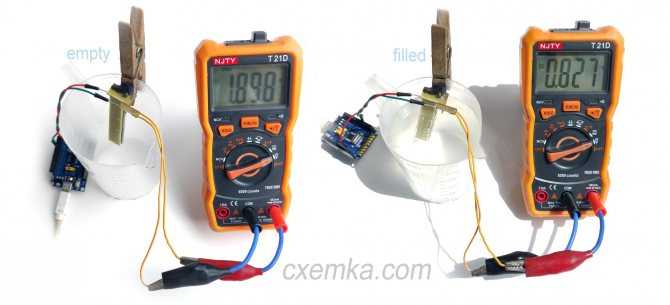

Теперь просто подключаем питание (здесь 3.3 В), вольтметр на выход и смотрим как изменяется напряжение при заливании водой.

Очень хорошо, показания изменяются очень плавно и четко.

Остается только оцифровать показания с помощью встроенного в МК АЦП и придать им какие-то смысловые привязки, например проценты.

Как самому сделать датчик влажности

С помощью схемы, основанной на одном транзисторе можно сделать простой датчик влажности. Пластина с датчиком, которого будет предупреждать о повышении уровня влажности. Ее делают с обрезка фантированого стеклотекстолита. Площадь делят на два сектора и хорошо лужируем.

Суть роботы: влажность попадает на контактирование клингера, они образуют отпор и обнаруживают прибор усиливающий электроколебание. И через прибор бегут электрически заряженные частицы.

Для роботы, подойдет светодиодный клигер и пьезоизлучатель с парадигмой, обмотку реле. Ее контакты будут служить зачинателем или размыкателем электрики.

Реагирует чувствительность прибора построечный резистор, реагирующий на любой уровень проходящего тока.

Расположение и назначение выводов

NE555 и её аналоги преимущественно выпускаются в восьмивыводном корпусе типа PDIP8, TSSOP или SOIC. Расположение выводов независимо от корпуса – стандартное. Условное графическое обозначение таймера представляет собой прямоугольник с надписью G1 (для генератора одиночных импульсов) и GN (для мультивибраторов).

1. Общий (GND). Первый вывод относительно ключа. Подключается к минусу питания устройства.
2. Запуск (TRIG). Подача импульса низкого уровня на вход второго компаратора приводит к запуску и появлению на выходе сигнала высокого уровня, длительность которого зависит от номинала внешних элементов R и С. О возможных вариациях входного сигнала написано в разделе «Одновибратор».
3. Выход (OUT). Высокий уровень выходного сигнала равен (Uпит-1,5В), а низкий – около 0,25В. Переключение занимает около 0,1 мкс.
4. Сброс (RESET). Данный вход имеет наивысший приоритет и способен управлять работой таймера независимо от напряжения на остальных выводах. Для разрешения запуска необходимо, чтобы на нём присутствовал потенциал более 0,7 вольт. По этой причине его через резистор соединяют с питанием схемы. Появление импульса менее 0,7 вольт запрещает работу NE555.
5. Контроль (CTRL). Как видно из внутреннего устройства ИМС он напрямую соединен с делителем напряжения и в отсутствие внешнего воздействия выдаёт 2/3 Uпит. Подавая на CTRL управляющий сигнал, можно получить на выходе модулированный сигнал. В простых схемах он подключается к внешнему конденсатору.
6. Останов (THR). Является входом первого компаратора, появление на котором напряжения более 2/3Uпит останавливает работу триггера и переводит выход таймера в низкий уровень. При этом на выводе 2 должен отсутствовать запускающий сигнал, так как TRIG имеет приоритет перед THR (кроме КР1006ВИ1).
7. Разряд (DIS). Соединен напрямую с внутренним транзистором, который включен по схеме с общим коллектором. Обычно к переходу коллектор-эмиттер подключают времязадающий конденсатор, который разряжается, пока транзистор находится в открытом состоянии. Реже используется для наращивания нагрузочной способности таймера.
8. Питание (VCC). Подключается к плюсу источника питания 4,5–16В.

Итого

Преимуществом емкостного датчика перед просто двумя голыми электродами является отсутствие электрохимической реакции (электролиза), при котором на контактах будут восстанавливатся вещества (из раствора) и портить почву, а кроме этого они будут сами коррозировать. Конечно можно этот процесс очень значительно замедлить (опрашивать датчик редко), но все же.

Медные площадки защищены маской, но будет ли она достаточно устойчива в суровых условиях? Рассматривается возможность дополнительного покрытия слоем лака/краски.

Изготовление емкостного датчика легко осуществляется при использовании технологий изготовления печатных плат, особенно это хорошо, когда остальные компоненты располагаются там же. Если же он должен быть велик, то здесь используем металлический лом.

Так как получаемые показания зависят от параметров датчика, то он требует калибровки.

Использование вывода 5 таймера NE555

Всем известен и широко применяет­ся в радиолюбительских конструк­циях таймер NE555 и его аналоги, на­пример, отечественный КР1006ВИ1. В подавляющем большинстве случаев вывод 5 таймера NE555 оставляют сво­бодным или соединяют с общим прово­дом через блокировочный конденсатор, что в условиях отсутствия помех по питанию не очень нужно. В зарубежных описаниях таймера этот вывод называ­ют по-разному — Cont. Control. Control Voltage, а в отечественных — «Контроль делителя», хотя уместнее было бы пере­вести слово control как «управление».

Внутри таймера NE555 вывод 5 соединен с точкой соединения «верхне­го» и «среднего» резисторов делителя напряжения питания, формирующего пороги срабатывания компараторов и задающего таким образом пределы из­менения напряжения на времязадающем конденсаторе Поэтому, когда вы­вод 5 оставлен свободным, напряжение на нем — 2/3 напряжения питания. Точка соединения «среднего» и «нижнего» резисторов, где напряжение равно 1/3 напряжения питания, внешнего вывода не имеет. Исходя именно из таких поро­гов, в справочниках приведены форму­лы расчёта длительности импульсов и частоты их следования на выходе гене­ратора, собранного на таймере. Однако длительностью и частотой можно управлять, не изменяя ёмкость и сопротивление времязадающих эле­ментов, а лишь подавая внешнее напря­жение на вывод 5 таймера, сдвигая тем самым пороги срабатывания компара­торов. О такой возможности написано в справочных данных таймера, но никаких зависимостей или рекомендаций на эту тому там не приведено. Чтобы воспол­нить этот пробел, были проведены экс­перименты, с результатами которых хочу ознакомить читателей.

На таймере NE555 был собран гене­ратор непрерывных колебаний по схеме, изображенной на рис. 1.

Рис. 1

Если вывод 5 таймера никуда не подключён, коэффи­циент заполнения генерируемых им­пульсов (отношение длительности им­пульсов Т+ к периоду их следования Т) равен 0.5, а частота их следования

При указанных на схеме номиналах элементов F0≈1 кГц.

Внешнее напряжение, поданное на вывод 5, влияет на оба порога Причём верхний порог становится равным это­му напряжению, а нижний — его поло­вине. Если подать на вывод 5 напряже­ние Uупр равное 8 В (2/3 от 12 В), часто­та и коэффициент заполнения останут­ся прежними. Но при других значениях Uупр они изменяются, как показано на рис. 2 (частота) и рис. 3 (коэффициент заполнения).

Рис. 2

Рис. 3

Причём частота, увеличи­ваясь в 3,7 раза при изменении Uупр от 11,5 до 1 В, с дальнейшим его уменьше­нием резко падает. Коэффициент заполнения растёт с 0,06 (Uупр = 1 В) до 0,77 (Uупр = 11,5 В) практически линей­но.

Рис. 4

Другой способ управления состоит в подключении к выводу 5 резистора второй вывод которого соединён с одним из других выводов таймера. Варианты его подключения показаны на рис. 4 а зависимости частоты и коэф­фициента заполнения от — соответ­ственно на рис. 5 и рис. 6. Буквы у кри­вых на этих рисунках совпадают с теми, которыми обозначены варианты под­ключения резистора на рис.4.

Рис. 5

Рис. 6

Как видим, при соединении резисто­ра Rупр с общим проводом и уменьше­нии его сопротивления от 100 кОм до 470 Ом частота растёт в 1,7 раза, а коэффициент заполнения падает в восемь раз. Если соединить резистор с плюсо­вой линией питания, при изменении его сопротивления в тех же пределах часто та уменьшается в 2,2 раза, а коэффици­ент заполнения растёт в 1,5 раза, Наи­большее изменение частоты — в четыре раза достигнуто при соединении рези­стора Rупр с выходом OUT (выводом 3) таймера, При этом коэффициент запол­нения импульсов практически не изме­няется, оставаясь приблизительно рав­ным 0,5. Если подключить резистор Rупр к выходу с открытым коллектором DISCH (выводу 7), кривые зависимос­тей изменения частоты и коэффициента заполнения от сопротивления резисто­ра занимают промежуточные положения между кривыми при его соедине­нии с плюсом питания и с выходом OUT.

Полученные результаты можно рас­пространить и на КМОП-версии тайме­ра — микросхемы LMC555, TS555, ICM7555, КР1441ВИ1. Но следует иметь в виду, что пороговые напряжения в них заданы с помощью делителей напряже­ния из резисторов сопротивлением 100 кОм, а не 5 кОм, как в таймерах NE555. Поэтому для них значения со­противления резистора указанные на рис. 5 и рис. 6, нужно увеличить в 20 раз.
