Основные требования к естественному освещению

Основные требования к освещению

При организации освещения производственных помещений необходимо учитывать следующие требования:

равномерное распределение источников света;
соблюдение соответствия конкретным видам работ;
стабильное функционирование системы;
превышение интенсивности общего света над локальным;
отсутствие резких теней;
исключение из поля видимости ярких источников света;
использование непрозрачных отражателей;
отсутствие ламп накаливания мощностью свыше 100Вт;
цветовая температура световых приборов находится в рамках от 2400K до 6800K;
не использовать ультрафиолетовые лампы с длиной волны менее 320 нм.

Требования к производственным зданиям

Главным критерием, по которому рассчитывается норма степени освещенности для производственных помещений, является функциональное назначение последних. Свои нормы предусмотрены для отдельных типов комнат следующих категорий учреждений:

административных;
страховых и банковских;
образовательных;
досуговых;
оздоровительных;
предприятий питания;
магазинов;
вокзалов;
помещений вспомогательного типа.

Рассчитываться степень освещения должна еще на стадии проектирования. При этом установленные СанПиНом требования к естественному и искусственному освещению должны соблюдаться неукоснительно.

Основные виды искусственного освещения

Современные технологии позволяют вести нормальную жизнедеятельность в разное время суток, благодаря источникам искусственного освещения, которые позволяют регулировать уровень и направленность. Все виды систем различают по функционалу и расположению в пространстве. Рассмотрим подробнее каждый вариант.

Для промышленного производства классификация искусственного освещения делится на рабочее, аварийное (для безопасности и эвакуационное), а также охранное и дежурное.

Рабочее − обеспечивает необходимый уровень искусственного освещения для выполнения трудовых обязанностей на производстве или дома в мастерской, на кухне, библиотеке, за письменным столом;

Рабочее освещение.

Аварийное – для производственных, офисных и медицинских учреждений предусматривается аварийное включение, которое автоматически срабатывает при перерывах электроснабжения. Такой вид работает от специального генератора, который включается при необходимости.

Некоторые стратегически или социально важные предприятия имеют дополнительный резервный источник искусственного питания. Аварийный искусственный свет, обычно разделяют на безопасный (включается при необходимости резервного питания), или эвакуационный (используется по направлению к основному или запасному выходу);

Определения вида аварийного света

Охранное – располагают по периметру всей, охраняемой, территории, а используется обычно, только в тёмное время суток;

Дежурное − применяют для нерабочего времени, а его интенсивность не нормирована, зависит от конкретных задач (например, для лестничных клеток или коридоров);

В истории искусственное освещение, принято делить на: общее, акцентное, локальное и декоративное.

Общее – обычно, понимается как наличие потолочных светильников или люстры;

Общее освещение.

Акцентное − используют, чтобы выделить конкретный участок помещения, например, мягкий уголок для гостиной или пространство рядом с вешалкой прихожей; в торговых залах акцентный искусственный свет помогает увеличить продажи товара;

Локальным − называют местный свет, используют для улучшения видимости на рабочем месте, например кухни или компьютерного стола;

Декоративное − применяют как украшение пространства дома, витрин магазинов, на период праздника или если дизайнерская идея предусматривает такой декораторский приём с использованием ламп разного цвета и формы.

Что регулирует СанПиН

Доступ к свету является важнейшим фактором сохранения зрения. Помимо этого, достаточная освещенность помогает существенно снизить риски травматизма, увеличивает работоспособность граждан. Установленные Санитарными правилами и нормами под номером 1278-03 гигиенические требования к естественному и искусственному освещению различных типов помещений позволяют минимизировать риски для здоровья людей, находящихся в зданиях различного типа.

Основанием для принятия СанПиНа 2.2.1/2.1.1.1278-03 является ФЗ №52-ФЗ, принятый 30.03.1999. Правила в общем виде регулируют:

достаточность освещения;
направленность света для различных видов помещений;
степень рассеянности и равномерности света;
необходимость установления различных видов освещения для конкретных категорий зданий.

В первую очередь нормативный акт касается проектировочных компаний и строительных фирм, которые при возведении здания в обязательном порядке должны соблюдать установленные в нем положения.

Требования к рабочим местам

Критериями оценки степени приспособленности освещения рабочих мест, которые устанавливают гигиенические правила к естественному освещению и искусственным источникам света, выступают:

равномерность;
устойчивость;
направленность;
отсутствие блеклости;
размер объекта, над которым ведется работа;
характеристики фона;
контраст между объектом и фоном;
продолжительность рабочего времени.

Установленные СанПиНом требования к естественному и искусственному освещению рабочих мест призваны стабилизировать естественное восприятие зрительных органов, и тем самым повысить производительность труда.

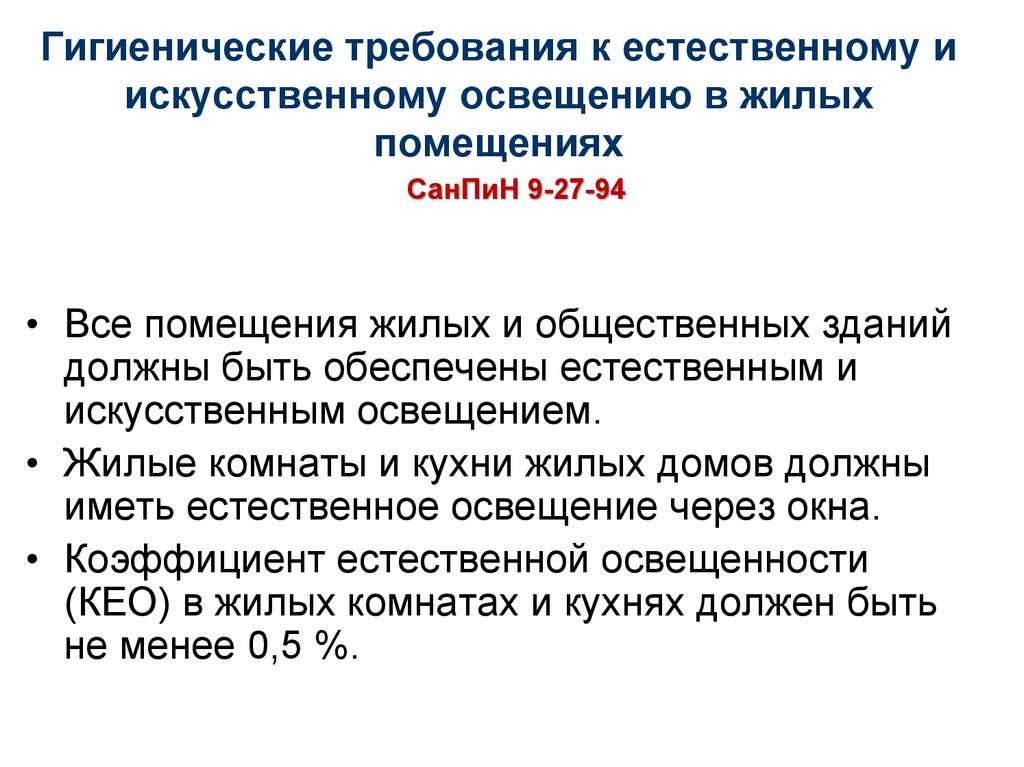

Требования к жилым зданиям

СанПиН 1278-03 устанавливает, что в жилых комнатах и кухнях домов и квартир обязательно должны присутствовать проемы, через которые проникает солнечный свет. Причем их размер напрямую зависит от непосредственного местонахождения окон, а также от площади самого помещения.

Отвечая на вопрос, какое естественное освещение отвечает гигиеническим требованиям СанПиН, следует обратиться к установленному нормативным актом списку типов освещения. Оно бывает:

боковым;
верхним;
комбинированным.

Таблица 1, приведенная в нормативном акте, позволяет с точностью определить коэффициент естественного освещения для различных типов комнат. В ней же указаны и нормы, которым должны соответствовать искусственные источники света. На основании данной информации и производится проверка соответствия помещения нормам освещения.

Основные параметры источников искусственного света

Все требования, установленные законодательством есть в СНиП 23-05-95. А актуальная информация собрана в СП 52.13330.2011 «Естественное и искусственное освещение». На основе этих документов подбираются оптимальные характеристики освещения. Что касается параметров, главными считаются следующие:

Рабочие показатели электрической сети. Обычно оборудование работает от стандартного напряжения в 220 В, но могут быть и другие варианты.
Мощность электрических ламп в ваттах. Тут все зависит от типа оборудования и освещаемой площади.
Нормы освещенности в люксах. Есть таблицы с точными данными для всех видов помещений.
Цветовая температура. От этого зависит качество освещения и видимость в помещении или в пределах рабочего места.
Индекс цветопередачи (Ra). Показывает, насколько правильно воспринимаются цвета в сравнении с солнечным освещением. Для нормального восприятия показатель должен составлять 80 и больше.
Наличие дополнительных устройств. Это может быть понижающий трансформатор, пускорегулирующее оборудование или регулятор яркости света.

От качества искусственного освещения зависит комфорт пребывания в помещении или эффективность выполнения работы. Надо подбирать оборудование, которое создает оптимальные условия и обеспечивает минимальную нагрузку на зрение.

Что такое освещение

Освещение — это наличие света из разных источников, при котором человек различает окружающее пространство и находящиеся в нем объекты. В свою очередь, все физические объекты, окружающие людей, разделяют на светящиеся и несветящиеся. При работе, связанной с необходимостью различать объекты, обеспечивают требуемую освещенность на рабочем месте.

При недостаточном количестве света возникает повышенная утомляемость глаз и опасность травмирования сотрудника.

Длительная работа в таких условиях приводит к физическим и умственным перегрузкам, вызывает хронические заболевания.

Чрезмерная яркость, в свою очередь, может на некоторое время привести к потере способности различать предметы или даже к полному прекращению работы. Различают прямое ослепление, при котором на глаз воздействует сильный источник света. Ослепление может быть также вызвано воздействием света, отражающегося от разных поверхностей.

В каких нормативно-технических документах прописаны нормы и требования

Основные требования, предъявляемые к системам освещения, определяются следующими НТД:

СанПиН 2.2.1/2.1.1.1278-03 “Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий”.
СНиП 52.13330.2016 “Естественное и искусственное освещение”. Актуализированная редакция СНиП 23-05-95.
Свод правил естественного и искусственного освещения СП 52.13330.2016.

Основные характеристики и единицы измерения

В системе СИ световой поток измеряется в люменах (лм). Один люмен равен одинаковому во всех направлениях световому потоку. Этот поток излучает единичный источник света, сила которого равна 1 канделе.

Свет от такого источника освещает часть пространства, которое должно объединять все лучи, выходящие из одной точки и пересекающие плоскость — телесный угол. Величина данного угла равна 1 стерадиану.

Поверхности предметов лучше видны в зависимости от количества света, попадающего на них.

Теперь перейдем к определению освещенности. Это отношение светового потока к площади участка поверхности, на который он падает.

В системе СИ освещенность измеряется в люксах (лк). Значение освещенности вычисляется по формуле Е=Ф/S. В ней Ф — световой поток в люменах, S — освещаемая площадь в квадратных метрах. Один люкс равен одному люмену на квадратный метр.

Если расстояние между источником света и поверхностью увеличить, то освещенность уменьшится пропорционально квадрату расстояния. Для примера: если увеличить расстояние в два раза, значение освещенности снизится в четыре раза.

Представим, что мы пытаемся рассмотреть некий предмет ночью при помощи фонарика. Если света, испускаемого фонариком, недостаточно, то мы просто приблизим устройство к предмету.

Также освещенность зависит от того, под каким углом от фонарика падает свет на предмет. Если угол прямой, то поверхность предмета видна намного лучше. Наконец, освещенность напрямую зависит от мощности источника света. Чем мощнее фонарик, тем лучше видны предметы, на которые он направлен.

Подробнее о единицах измерения в освещении вы можете почитать здесь.

Схемы освещения помещений

При построении конкретного дизайн-проекта, с которого всё и начинается, учитывается:

интенсивность светового излучения для каждой точки пространства, ориентир – уровень глаз. Как минимум выше, ниже и вровень;
каким будет характер и интенсивность освещения. На это влияет конструкция светильников:
- куда направлен из них пучок света;
- прозрачные или матовые будут абажуры и плафоны;
- какова длина подвесной системы.
индивидуальные потребности: кому-то нужно много света, а другому комфортнее в полумраке. Нормы освещения в данном случае устанавливает заказчик. Кстати, интересный факт;
выбранный хозяевами набор схем освещения квартиры.

Всё предусмотреть и просчитать не так просто, поэтому разработаны специальные программы для расчета освещенности. На их базе выбирается тип и мощность светильников, проектируется система освещения в окончательном варианте. И обязательно проверяют на практике все типы светильников, чтобы не было неприятных сюрпризов.

На следующем этапе продумывается схема подключения освещения, то есть расположение и количество розеток. Она учитывает расположение мебели, зонирование, схему движения внутри каждого помещения.

Нормы освещенности для разных видов помещений

Для простоты информация собрана в виде таблиц и сгруппирована в зависимости от типа помещения. Данные актуальны и могут использоваться при проектировании, планировании установки светильников или проверке работы системы

Нормы установлены не в ваттах, а в люксах, это важно помнить

Нормы освещенности в офисе

Люди чаще всего занимаются работой за компьютером или с бумагами

Поэтому очень важно обеспечить правильную видимость, чтобы зрение не уставало и сотрудники эффективно работали в течение всего рабочего времени. Нормы освещенности помещений в таблице сгруппированы в соответствии с их классификацией в СНиП

Вид офисного помещения	Уровень освещенности, Лк	Предельное слепящее действие (UGR)
Архивы и помещения с документацией	200	25
Места проведения копировальных работ, помещения для делопроизводства	300	19
Приемные	300	22
Переговорные комнаты и конференц-залы	300	19
Места для обработки данных, чтения, печати или ручного заполнения документов	600	19
Помещения для проектирования и черчения	750	16

В офисах для каждого типа помещения установлены свои нормы.

В нормах СанПиН могут быть указаны особые условия освещенности для некоторых рабочих мест. Также большое значение имеет цветопередача (Ra), которая показывает, насколько правильно искусственное освещение передает оттенки. Для всех административных помещений минимальная норма составляет 80, она может быть намного больше, это не запрещено.

Нормы освещенности производственных помещений

Тут нет перечисления конкретных вариантов, так как это заняло бы не одну книгу. Все рабочие зоны делятся по разрядам в соответствии с тем, какое зрительное напряжение требуется для нормального выполнения обязанностей.

Таблица норм производственных помещений
Разряд зрительной работы	Характеристика	Комбинированная освещенность	Общее освещение
1	Наивысшая точность	От 1500 до 5000	От 400 до 1250
2	Очень высокая точность	От 1000 до 4000	От 300 до 750
3	Высокая точность	От 400 до 2000	От 200 до 500
4	Средняя точность	От 400 до 750	От 200 до 300
5	Малая точность	400	От 200 до 300
6	Грубые работы		200
7	Наблюдение за производственным процессом		От 20 до 200

Чем выше точность производимых работ, тем лучше должны быть условия освещения.

Нормы освещенности технических и вспомогательных помещений

Технические помещения используются для обеспечения рабочего процесса, в них может быть установлено оборудование или хранятся запасные части и т.д

Вспомогательные помещения помогают нормально выполнять работу, поэтому им тоже надо уделять внимание

Таблица норм освещенности вспомогательных помещений
Тип помещения	Норма освещенности в Лк
Чердаки	20
Машинные отделения	30
Коридоры	От 20 до 50
Главные проходы и коридоры	100
Лестничные клетки	От 20 до 50
Вестибюли и гардеробы	От 75 до 150
Душевые, раздевалки, помещения для обогрева	50
Умывальные, санузлы, места для курения	75

Даже в раздевалках надо соблюдать нормы освещенности.

Нормы освещенности школ

Тут может быть много вариантов, но основных показателей три, именно на них чаще всего ориентируются при проектировании.

Вид помещения	Норма освещенности, Лк
Учебные классы	От 200 до 750
Читальные залы и библиотеки	От 50 до 1500
Спортивные залы	От 100 до 300

В школе за соблюдением норм освещенности следят особенно строго.

Есть отдельные нормы для всех видов заведений, поэтому надо подбирать показатели, которые подходят для определенного учреждения образования.

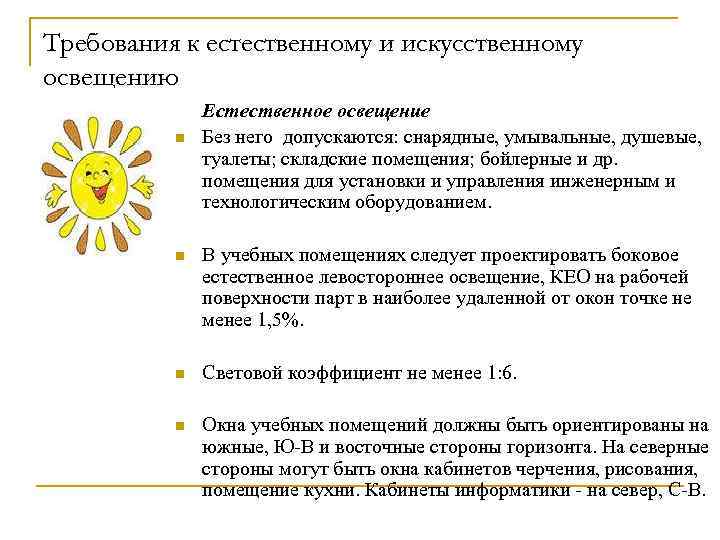

Естественное освещение

СНиП естественное и искусственное освещение и нормы проектирования однозначно утверждает, что во всех помещениях, в которых постоянно пребывают люди должно быть естественное освещение. Исключением могут быть только конференц-залы, залы кинотеатров и театров, технологические помещения прачечной, раздевалки бань, санитарно-бытовые комнаты вспомогательных зданий, помещения ожидания здравпунктов, личной гигиены и коридоры.

Формула расчета КЕО

Одним из основных параметров естественного освещения является, так называемый, КЕО. Расшифровывается эта аббревиатура как коэффициент естественного освещения.
Данный параметр представляет собой соотношение в процентах между освещенностью в солнечный день на открытом пространстве и освещенностью определённой точки внутри помещения.

Документ, нормирующий правила организации искусственного и естественного освещения

Понятное дело, что крайне важно где именно расположена эта точка по отношению к которой мы вычисляем коэффициент КЕО. И здесь все зависит от типа естественного освещения

Оно может быть боковым, верхним и комбинированным – то есть верхним и боковым.

Вариант распределения естественного освещения в различных помещениях

Для большинства из этих типов нормируемой является условная точка в метре от стены противолежащей окну, либо в метре от стен и перегородок при верхнем и комбинированном освещении. Как вы можете видеть на видео, исключением является только двухстороннее боковое освещение, когда нормируемой является точка посередине помещения.

Таблица солнечности климата

Опираясь на эти пояса, разработана таблица солнечности климата, которая вводит поправочные коэффициенты для окон различного типа при различных углах их ориентирования. Ведь вполне логично, что световой проем, выходящий на север, пропускает значительно меньше света в помещение, чем такое же окно, выходящее на юг.
И тут мы подобрались к такому вопросу, как конструкция световых проемов. Она так же важна. Для верхнего освещения могут использоваться светоаэрационные и зенитные фонари. Какие из них, где применять, зависит от разряда зрительной работы, климатического расположения здания, ориентации световых проемов, количества избыточно тепла в помещении и запыленности помещения.

Рекомендации по конструкции окон в зависимости от размеров помещения

Для бокового освещения применяются разнообразные оконные системы. Инструкция по расчету естественного освещения содержит таблицу с рекомендуемыми параметрами боковых оконных проемов для помещений различной площади и высоты.

Рекомендации по применяемым светопропускным материалам

Но раз мы коснулись вопроса окон, то нельзя обойти вниманием и светопропускной материал. Ведь здесь так же имеются свои рекомендации

Они зависят от конструкции окна, климата, внутренней среды помещения и некоторых ограничивающих факторов. Например, профильное стекло нельзя использовать в помещениях в которых работают большегрузные механизмы, а также имеются взрывоопасные вещества, а узорчатое стекло в помещениях с повышенной запыленностью.
Но и это еще не все. При создании естественного освещения обязательно должен выполняться расчет приведенных затрат на освещение. Ведь иногда создание большого количества окон для достижения требуемого значения КЕО просто нецелесообразно, из-за пропорционально увеличивающихся расходов на отопление. В этом случае выполняется совмещенное освещение.

Заключительные положения

Пожалуй, на сегодняшний день нет ни одной МО, которая смогла бы соблюсти в своих помещениях все без исключения требования многочисленных санитарных правил и норм. Вникая в установленные требования даже по одному из критериев, как в нашем случае к освещению МО, понимаешь, что возникает масса сложностей не только с исполнением требований, но в первую очередь, с их пониманием. Как уже указывалось ранее, основная проблема отечественной системы санитарных правил и норм, это их чрезмерное количество, огромное число норм к другим, а также наличие действующих санитарных правил, которые были разработаны и утверждены еще во времена СССР. Все это усложняет их понимание и применение МО. Частично это проблема была решена в связи с введением «регуляторной гильотины» и обновлением СанПинов для медицинских организаций. Но, увы, полностью решенной её назвать нельзя (в частности, неприкосновенным остался свод правил по проектированию и строительству)

Проблема исполнения санитарных требований это, как можно выразиться, «палка о двух концах». С одной стороны, проектируемые современные МО, или те МО, в которых производится основательная реконструкция, просто не могут руководствоваться в процессе своего создания устаревшими нормами времен советского периода. С другой стороны, все мы знаем, что в различных регионах нашей огромной страны здания сотен медицинских учреждений имеют год постройки, который исчисляется несколькими десятилетиями и многие их этих зданий и помещений находятся в плачевном состоянии. Для таких МО соответствовать современным санитарным требованиям просто технически невозможно, не говоря уже о финансовой стороне вопроса. Для таких МО руководствоваться и соответствовать правилам, введённым в действие во времена СССР, наверное, более удобно, так как эти правила разрабатывались как раз в ту самую эпоху, когда были построены их здания. Поэтому практически любая проверка, проводимая надзорными органами на предмет соблюдения санитарных правил и норм, заканчивается выявлением нарушений и привлечением к ответственности МО или ее должностных лиц. И это характерно не только для частной медицины, но и для государственных (или муниципальных) медорганизаций. Причина несоблюдения всех установленных законодателем санитарных требований банальна и кроется не столько в нежелании руководства МО их соблюдать и, тем более, не в халатности медперсонала, сколько в отсутствии финансирования со стороны государства на оснащение государственных и муниципальных МО всем тем необходимым, что требуют нормы действующих санитарных правовых актов.

Заключение

Рассмотрев типы освещения, его основные характеристики, требования нормативных документов, можно определить эффективность проведения рабочих процессов. Производительность труда и комфорт напрямую связаны с уровнем освещенности.

При определении уровня освещенности учитывают и специфику самого объекта, на котором проводятся измерения. При возникновении сложностей можно обратиться за помощью в специализированные организации.
