Прокладка осветительной электропроводки: нормы и правила

Соединение проводов внутри распределительной коробки

Наиболее типовым сечением жилы провода освещения является 1,5 мм2, что составляет максимальную нагрузку в 4 кВт. Конечно вряд ли освещение в квартире достигнет такого показателя, ведь это будет равняется 40 лампочкам по 100 Вт, включенным одновременно, не стоит зарекаться, возможно вы включите много электропечек.

Ну если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм2. Для 180 Вт это многовато. Берем суммарную мощность светильников это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220.

Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм2. Когда меньше 15 — сечение ТПЖ 1 мм2, а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм2. В данном случае получилось 0,8 — меньше единицы. Если есть провод сечением 0,35 мм2, то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм2 как минимум в 1,5 раза, не говоря уже о 0,35 мм2.

После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нолевым проводниками. Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Устройство натяжного потолка

Вначале — несколько слов о том, как устроен интересующий нас тип потолков.

Наиболее распространенным решением на настоящее время (конец 2017 года) является ПВХ пленка с гарпунным креплением. Гарпун, отвечающий за монтаж полотна — это виниловый профиль, приваренный по периметру потолка. Он заводится в закрепленный на стенах чуть ниже перекрытия или непосредственно на его поверхности багет — пластиковый или алюминиевый профиль.

Гарпун вставлен в багет

Монтаж пленочного натяжного потолка выполняется в следующем порядке:

На стены или на поверхность перекрытия дюбель-гвоздями или саморезами (в зависимости от материала основания) крепится багет;

Крепление алюминиевого багета

Пленка подвешивается на прищепках или заводится одним краем в багет;
Затем натяжное полотно вместе с воздухом в комнате разогревается до 70-80°С с помощью тепловой пушки (как правило, газовой: электрическая не может обеспечить необходимую мощность из-за ограничений, связанных с проводкой и защитными автоматами);
Гарпун по периметру полотна заводится в багет шпателем со скругленными краями;
Щель на примыкании к стене закрывается гибким пластиковым плинтусом.

Плинтус на примыкании к стене

Монтаж проводки

Для внутреннего освещения используют кабели с медными жилами сечением 1,5 мм². Количество жил кабелей различно: применяются как двух, так и трехжильные (защитный провод необязателен).

Монтаж электрического освещения предусматривает соблюдение следующих правил:

Открытым способом (для деревянных домов), в кабель-каналах или штробах прокладываются двужильные кабели от электрощитовой к распаячным коробкам. Кабели должны иметь двойную изоляцию.
От распаячных коробок прокладываются кабели к месту установки светильников и выключателей. Для источников света, работающих в двух или трех режимах, выбирают трехжильный кабель. Аналогично к одноклавишному выключателю прокладывают двухжильный кабель, к двухклавишному – трехжильный.
Соединяют «нулевые» жилы питающего кабеля с «нулевыми» проводами осветительных приборов. «Фазные» жилы присоединяются к светильнику через выключатель.
Накладные выключатели крепят непосредственно к стене. Врезные выключатели устанавливают в заранее вмурованный в стену пластмассовый стаканчик, называемый подрозетником.
Подключение приборов освещения к электропроводке выполняется с помощью клеммников – специальных соединительных устройств с пластиковым корпусом и латунными клеммами с затяжными винтами.

Электромонтаж проводов в распаячных коробках может быть выполнен несколькими способами:

Простым скручиванием с пропайкой. Должно соблюдаться условие: скрутка должна быть плотной, длиной не менее 40 мм. Изолируется поливинилхлоридной лентой на клеевой основе.
С помощью сварки. Специальный аппарат сваривает верхушку скрученных оголенных проводов.
Опрессовкой гильзами.
С помощью колпачков СИЗ.
Клеммниками.
Соединителями типа WAGO.

Электромонтаж должен выполняться кабелями с медными жилами. Соединение медных проводников с алюминиевыми не рекомендуется, но при необходимости допускается использовать соединители WAGO и клеммники.

Монтаж освещения в квартире завершается установкой приборов освещения и подключением их к электропроводке. Различают светильники подвесные (потолочные), настенные (бра), напольные (торшеры) и настольные лампы. К электропроводке группы освещения подключаются только подвесные и настенные светильники. Они крепятся к базовой поверхности с помощью специальной планки или крюка, которые скрывает декоративный элемент. Присоединение к электропроводке осуществляется с помощью клеммников

Важно, чтобы к рубашке цоколя лампы присоединялся «нулевой» провод, а не «фазный»

Присоединение приборов освещения к электропроводке может выполняться напрямую или через понижающий напряжение трансформатор. Для включения и выключения света из разных точек помещения используются проходные выключатели, их может быть два, три или четыре. Монтаж электропроводки в таком случае выполняется по специальной схеме.

Наружное освещение

Отдельной темой нашей статьи станет наружное освещение. Сюда мы включили освещение территории дома, декоративное, фасадное освещение и конечно освещение подсобных помещений.

Согласно норм ПУЭ наружное освещение частного дома должно запитыватся от отдельного распределительного щита. Поэтому в гараже, сухом сарае или другом подсобном помещении нам следует установить еще один распределительный щиток.
Конечно если все ваше наружное освещение составляет несколько лампочек перед входом, то делать этого нет необходимости. Но при питании кроме сети освещения двора еще и гаража, сарая, освещения фасада, теплицы, а то и полноценной мастерской без этого не обойтись.
К щиту наружного освещения предъявляются те же требования, как и к групповому щитку внутренней установки. Единственное что стоит отметить дополнительно, это требования по отоплению щита если температура в нем может опуститься ниже +5⁰С. А при установке щита вне помещения следует выбрать соответствующий класс защиты от влаги. Обычно это IP 45 и выше.

Использование провода СИП для наружного освещения

Освещение двора частного дома должно монтироваться при помощи кабеля или провода СИП. Лишь в качестве исключения допускается применение неизолированной воздушной линии. А вот применение обычных проводов и вовсе запрещено. Они могут применяться только внутри подсобных помещений.
Формирование групп наружного освещения выполняется так же, как и для внутреннего освещения. Только здесь следует еще более детально прорабатывать план территориального размещения светильников.
Отдельным вопросом становится управление освещением. Ведь современные средства автоматизации позволяют существенно сэкономить на наружном освещении за счет использования датчиков движения, освещенности и таймеров.
При использовании такового оборудования вам может потребоваться установка пускателя, который будет включать освещение сразу нескольких групп. Такие устройства лучше размещать в распределительном шкафу.

Схема включения освещения магнитным пускателем от датчика движения

Сами светильники рекомендуется устанавливать на высоте не ниже 2,5 метров. При этом согласно п.6.1.15 ПУЭ для этого следует применять светильники с IP54 и выше.
Можно применять светильники с установкой на уровне земли. Но перед тем как сделать такой светильник вам следует побеспокоится о дренажной системе в районе его установки. Ведь в данном месте не должна скапливаться вода.

Применение осветительных моделей шинопроводов

Различные модели шинопроводов, называемых треками, применяют для подключения источников света и точек потребления, рассчитанных на малую мощность.

Светильник, подключенный к шинопроводу

Они выпускаются с расчетом на токи номиналом от 16 до 63 А. Требования к устройствам регламентирует ГОСТ 26346-84.

Осветительная модель со светильником

При помощи монтажа шинопроводов устраивается эффективное освещение на строительных объектах, в коммерческих и общественных зданиях (цехах, фермах, теплицах, больницах, логистических центрах, складах, гаражах, станциях технического обслуживания, спортивных объектах, выставочных комплексах, супермаркетах, ресторанах, отелях и т.д.), а также в частных постройках.

Оборудование применяется в интерьерах с высокими эстетическими требованиями. Гибкие соединения позволяют обойти различные препятствия, организовать повороты в любые углы и в любых плоскостях.

Угловая конструкция

Использование шинопроводов позволяет добиться гибкости в реализации различных светотехнических решений. Осветительные модели могут устанавливаться при помощи подвесов, закрепляться на потолках и стенах при помощи объединения отдельных секций в произвольной формы конструкции. Выпускаются модели для встраивания в фальшь потолки и для прокладки в подпольных пространствах.

В конструкции самих осветительных приборов установлены специальные контакты для взаимодействия с токопроводящей шиной. Каждый источник света оснащен собственной контактной группой.

Характеристики изделий

Значения токов короткого замыкания, которые должны выдерживать шинопроводы

В соответствии с требованиями стандарта, устройства должны выдерживать:

Перегрузки, превышающие значения номинального тока, показатели и время воздействия которых определяются в ТУ на конкретные типы шинопроводов.
Воздействия климата в соответствии с ГОСТ 15543.
В течение 1 минуты изоляция должна быть способна выдержать напряжение 2,5 кВ (для моделей с номинальным напряжением 660 В) или 2 кВ (относится к устройствам, рассчитанным на 300 В).
Механические воздействия окружающей среды (по ГОСТ 17516).

Степень защиты оболочек токоведущих частей собранных в линию секций, должна определяться в соответствии с конкретными условиями эксплуатации (по ГОСТ 14254-2015).

В соответствии с ГОСТ 26346-84 для шинопроводов установлены:

срок службы до замены — не менее 15 лет;
безотказная наработка — не менее 7 тыс. часов.

Преимущества использования шинопроводов

Устройства нашли широкое применение за счет:

простоты монтажа своими руками;
гибкости при эксплуатации, позволяющей их с легкостью трансформировать, перемещать в другое место установки, где осуществлять монтаж без особых затрат;
высокой надежности, простоты обслуживания;
компактности конструкции;
большого разнообразия моделей различных конфигураций и расцветок (стандартными цветами являются белый, серый и черный, но возможно выполнение в любом оттенке);

Модели различных оттенков

высокой степени защиты IP;
удобству подключения источников света и добавления новых;
прочности;
меньшей пожароопасности по сравнению со стандартными кабельными системами;
возможности организации управления освещением;
высокой эстетичности;
большого срока службы.

Недостатком шинопроводных систем является их цена, превышающая стоимость кабеля. Но, если рассмотреть организацию освещения в целом, учесть затраты на проведение монтажа, расходы по эксплуатации, применения шинопроводов — абсолютно оправдано с точки зрения экономической целесообразности.

Светильники, подключенные к кабелю

Еще одним недостатком можно считать необходимость предварительного заказа комплекта для конкретного проекта, так как из набора стандартных секций не всегда есть возможность изготовить нужную конструкцию. Соответственно, для изготовления и поставки необходимых деталей нужно время.

Примеры применения освещения

Применение освещения может варьироваться в зависимости от типа помещения и вида деятельности, которая проводится в нем. Ниже представлены примеры применения освещения в различных типах помещений.

Жилые помещения:

Общее освещение: обеспечивает равномерное распределение света по всему помещению.
Рабочее освещение: обеспечивает достаточный уровень освещенности на рабочих поверхностях, таких как столы и столешницы.

Кухни:

Общее освещение: обеспечивает равномерное распределение света по всей кухне.
Рабочее освещение: обеспечивает достаточный уровень освещенности на рабочих поверхностях, таких как рабочие столы и плиты.

Ванная комната:

Общее освещение: обеспечивает равномерное распределение света по всей ванной комнате.
Зеркальное освещение: обеспечивает достаточный уровень освещенности в зоне зеркала.

Кабинеты и офисы:

Общее освещение: обеспечивает равномерное распределение света по всему помещению.
Рабочее освещение: обеспечивает достаточный уровень освещенности на рабочих поверхностях, таких как столы и столешницы.

Производственные помещения:

Общее освещение: обеспечивает равномерное распределение света по всему помещению.
Рабочее освещение: обеспечивает достаточный уровень освещенности на рабочих поверхностях, таких как столы и станки.

Для наглядности представим таблицу, в которой отображены рекомендуемые значения уровня освещенности в различных типах помещений:

Тип помещения	Вид деятельности	Уровень освещенности
Жилые помещения	Общее освещение	100-200 люкс
Жилые помещения	Рабочее освещение	500-750 люкс
Кухни	Общее освещение	200-300 люкс
Кухни	Рабочее освещение	500-750 люкс
Ванная комната	Общее освещение	200-300 люкс
Ванная комната	Зеркальное освещение	500-750 люкс
Кабинеты и офисы	Общее освещение	300-500 люкс
Кабинеты и офисы	Рабочее освещение	500-750 люкс
Производственные помещения	Общее освещение	200-300 люкс
Производственные помещения	Рабочее освещение	500-750 люкс

Уровень освещенности определяется в люксах (lx) и зависит от вида деятельности и требований к освещению в соответствующем помещении. Для общего освещения рекомендуется уровень освещенности 100-500 люкс, а для рабочего освещения — 500-750 люкс.

Таким образом, правильное применение освещения в помещениях позволит обеспечить достаточный уровень освещенности и повысить комфорт и безопасность в помещении, учитывая требования к освещению в зависимости от вида деятельности и типа помещения.

Естественное освещение

Почему-то, когда заходит речь про освещение в офисе, все сразу забывают о естественном освещении. А, между прочим, этот вид является совершенно бесплатным, естественным и настраивает на рабочий лад. Единственный его недостаток — это возможность по его монтажу.

Световые проемы можно изменить или добавить только во время планирования здания, либо его капитальной реконструкции. Но это все-таки возможно, поэтому уделим данной теме несколько слов.

Световые фонари	Существует два вида световых проемов – окна в стене и световые фонари на крыше здания. Световые фонари дают верхний свет, который является более естественным, поэтому они более предпочтительны. В то же время вы скажите, что такой вариант возможен только для этажей, соседствующих с крышей, но это не всегда так.
Световые трубы	На данный момент существуют так называемые световые трубы. Они способны донести естественный свет солнца хоть до первого этажа многоэтажки. Суть данного устройства заключается в монтаже специальных труб внутренняя полость которых имеет светоотражающее покрытие. Поэтому свет, который попадает в такой фонарь на крыше практически без потерь доносится до необходимых нам помещений.
Свет от световых труб	Конечно цена такого освещения достаточно высока, да и с технической точки зрения данный вариант достаточно трудоемок, но он есть и о нем не следует забывать. Тем более что все затраты потом могут с лихвой окупится за счет бесплатного света и повышения работоспособности.
Формула расчета КЕО	Одним из основных параметров естественного освещения в любом помещении является так называемый коэффициент естественного освещения – КЕО. Он характеризует отношение естественной освещенности внутри помещения к освещенности на открытом участке вне помещения. Измеряется он в процентах, поэтому полученное соотношение следует умножить на 100.
Точки максимального и минимального КЕО в помещениях с различным типом освещения	Так вот, для офисных помещений КЕО должен быть равен 1. Данный параметр измеряется расчетным путем и целиком зависит от ширины световых проемов, их затенённости и типа стекла. Если этот показатель ниже, то в дополнение к естественному применяется искусственное освещение, такой тип называют совмещенным. Причем искусственное применяется только в тех участках, где КЕО не соответствует норме, а не для всего помещения.

Монтаж электрической сети внутри помещения

После того как все подготовительные мероприятия выполнены можно приступать непосредственно к монтажу. Если у вас есть электрическая схема освещения и хотя бы минимальные познания в электротехнике, то монтаж можно выполнить самостоятельно.

Расположение электрических точек внутри помещения

Одним из главных и наиболее трудоемких этапов монтажа является установка закладных коробок под распределительные коробки, розетки и выключатели, а также штробление стен под проводку. Поэтому этому этапу мы уделим отдельную главу.

Итак:

Прежде всего начнем с места расположения распределительных коробок. Данное место будет местом сосредоточения всех подключений в комнате, а то и нескольких помещениях. Поэтому место должно быть удобное и в то же время, не бросающееся в глаза.
Обычно в качестве такового выбирают место над выключателем общего освещения в комнате. Если быть точнее, то распределительные коробки обычно располагают в 10 – 20 см от потолка над выключателем.

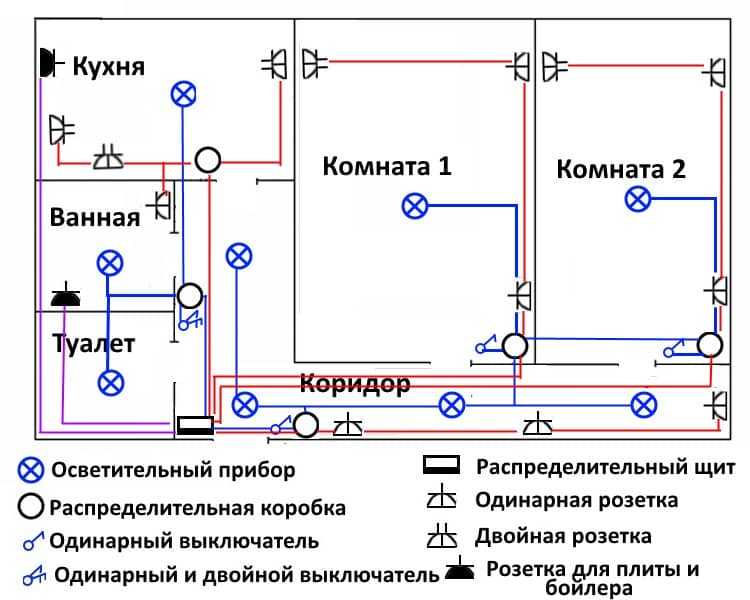

Расположение розеток и проводки в доме

Тогда где же располагается выключатель общего освещения? Согласно п.7.1.51 ПУЭ выключатель следует располагать на входе в помещение со стороны дверной ручки. Высота установки выключателя должна быть не выше одного метра. Обычно выключатель устанавливают на высоте 70 – 80 см.
Отдельным вопросом является место установки выключателей ванных комнат, душевых и парных. Согласно п.6.5.13 ПУЭ в этих помещениях их следует располагать в смежных помещениях с меньшей влажностью. Это же касается выключателей освещения чердака. Распределительная коробка в этом случае все равно располагается над выключателем. Так как обустраивать распределительные коробки во влажных помещениях не допускается.
А вот с розетками все значительно проще. Их можно оборудовать в любом удобном для обслуживания месте. Единственным ограничением является расстояние до газопровода, которое должно быть не меньше 50 см.
Обычно розетки располагают в 20 – 30 см от уровня пола. Но это не является нормой. Для кондиционера или вытяжки (см. Розетка для вытяжки: как выбрать и установть своими руками) вы вполне можете разместить розетку под потолком. В этом нет нечего запрещенного.
Теперь коснемся вопроса штробления стен. Дело это без специальной штроборезки выполнить своими руками достаточно сложно. Поэтому не удивительно что часто пытаются схитрить. Прокладывают штробу по диагонали стены, используют температурные швы и многое другое.
Во всех случаях штроба должна изгибаться только под угол в 90⁰. Расстояние от штробы до потолка или соседней стены должно быть не более 10 – 20 см. Спуски к электрическим точкам должны быть выполнены под углом в 90⁰.

Подключение электрической сети внутри помещения

Последним вопросом, который хотелось бы обсудить является подключение электрических точек. Мы не будем расписывать как подключать розетку, а как выключатель.

Схема подключения в распределительном щите

Начнем с провода. Для подключения внутренних электросетей в доме или квартире должен использоваться трехжильный кабель. Одна жила которой должна быть фазной, вторая нулевой и третья защитным заземлением.

Прежде всего подключение производится в распределительном щите – квартирном или этажном. От счетчика у нас отходят фазный и нулевой провод. Провод защитного заземления не имеет коммутационных аппаратов и идет напрямую.
Фазный провод от счетчика подключаем ко всем групповым автоматам. Сделать это можно при помощи шин, либо перемычек должного сечения от одного автомата к другому.
Нулевой провод от счетчика подключается к нулевой шине. От нее подключаются нулевые шины, идущие непосредственно к распределительным коробкам. Исключение составляют группы с автоматами УЗО. Такие группы должны быть в обязательном порядке для розеток в ванной, душевой и других влажных помещениях. В остальных группах они устанавливаются по желанию.
Жила защитного заземления подключается к отдельной шине. Ответвления от этой шины идут непосредственно к распределительным коробкам. Защитный провод при любых условиях не должен иметь коммутационных аппаратов.

Подключения в распределительной коробке

Далее групповой провод от распределительного щита прокладывается к соответствующей одной или большему числу распределительных коробок. При прокладке следует избегать прокладки разных групповых проводов в одной штробе. Так же следует избегать расключения в одной распределительной коробке проводов разных групп.

Влияние высоты помещения на вид светильников

От уровня расположения потолка комнаты зависит вид устанавливаемых источников света и их размещение.

Просторные помещения с высокими потолками лучше всего декорировать габаритными люстрами на длинных подвесах, которые отлично заполняют пустоту.
Свисающие осветительные приборы не рекомендуется устанавливать в местах с низко расположенным потолочным основанием. Зрительно увеличить высоту можно с помощью устройств, в которых световой поток направлен вверх.
Освещение мансардного потолка лучше устраивать при помощи монтажа поворотных точечных или накладных приборов, отказавшись от использования массивных светильников.

Свет на мансарде

Монтаж осветительных шинопроводов

Для четырехпроводной системы освещения напряжением 380/220 В на ток 25 А выпускается комплектный шинопровод ШОС-67. В комплект шинопровода входят прямые секции длиной 0,5; 1,5; 3 м, гибкие секции длиной 1 и 1,6 м для поворотов и изменения направления, вводная секция, штепсельные токосъемники и набор деталей для крепления шинопровода к конструкциям.

Монтаж состоит в соединении секций с помощью штепсельной розетки на одном конце секции и голых концов проводов, скрепленных в четырехполюсную вилку, — на другом.

Светильники присоединяются к шинопроводу с помощью ответвительных двухполюсных штепсельных соединений с заземляющим контактом.

Светодиодные лампы

Светодиодная лампа Filament

Внутри каждой такой лампы находится много светодиодов, которые представляют собой полупроводники определенного типа, при прохождении через которые электрического тока, создается световое излучение. Используются они как для промышленного, так и бытового освещения, являя собой самый современный, экономичный и экологически безопасный источник света.

Уже сегодня светодиодные лампы получают очень широкое распространение. Они активно используются в бытовой электронике для подсветки матриц жидкокристаллических дисплеев, что позволило сделать различные приборы более компактными – появились телефоны с цветными экранами, за ними смартфоны, планшеты, сверхтонкие телевизоры и многое другое.

Светодиодные лампы трубчатые

Их задействуют для уличного освещения и растениеводства, в общем, практически везде.

Для таких ламп характерны следующие преимущества:

Очень низкое энергопотребление – они эффективнее большинства разрядных ламп;
Большой срок службы, не зависящий от количества включений/выключений. Дошло до того, что производители не могут назвать точных цифр, ориентируясь только по прогнозам специальных методов, которые выдают значения от 30 до 70 тысяч часов.
Низкое тепловыделение, что позволяет применять их вблизи легко воспламеняемых веществ.
Значительная механическая прочность – лампа легко переживает даже падение с высоты в пару метров.
Экологическая безопасность – отсутствие паров ртути, однако сразу заметим, что многие недобросовестные производители не брезгуют использовать токсичные пластики, свинец-содержащие припои и электролиты.
Достаточно высокий цветовой спектр от 2700 до 6500 К, что позволяет создать нужное освещения практически для всех бытовых нужд.
Светодиоды не инертны и запускаются сразу на максимальной яркости.
Существуют модели ламп с разным углом свечения.
Нечувствительность к очень низким температурам, тогда как люминесцентные лампы могут вовсе не стартовать.
Беспроблемная утилизация.

Светодиодная лампа с большим углом свечения

Не обошлось и без недостатков, коих тоже не мало:

Первый – это высокая цена, особенно, если речь идет о качественной фирменной продукции.
Многие лампы светят в одном направлении и не в состоянии осветить нормально окружающее пространство, что в определенных моментах можно считать и достоинством.
Многие производители, особенно китайские, в погоне за яркостью и высоким КПД не уделяют должного внимания ровности свечения – их лампы неприятно пульсируют.
Светодиоды боятся перегрева. Все тепло, которое они выделяют, уходит в цоколь, и если производитель сэкономил на радиаторе, то не ждите, что лампа прослужит вам долго.
Чаще в схемах используется последовательное подключение светодиодов, а значит, при выходе хотя бы одного из них из строя перестанут работать и остальные (как гирлянда).
Знайте, что абсолютное большинство продаваемых сегодня в России светодиодных ламп не соответствует стандартам и нормам, которые установлены на ее территории. Ситуация не сильно меняется уже с 2011 года.
Многие продаваемые лампы не имеют точной маркировки всех характеристик, что в значительной степени усложняет подбор правильного освещения.

На фото — светодиодная панель для встройки в потолки

Большинство белых светодиодов имеют провал в излучаемом спектре в районе волны соответствующей по длине 480 нм. Именно на это излучение реагирует человеческий зрачок, сужаясь при попадании света. В результате сетчатка может получить дозу вредного синего излучения, и зрение может пострадать. Однако некоторые фирмы уже производят безвредные светодиоды.
Вообще о вредности светодиодов для зрения в СМИ говорят достаточно часто. Однако стоит понимать, что речь идет о долгом взгляде, направленном непосредственно на источник света, что в бытовых условиях практически не случается.

Со временем светодиоды теряют свою яркость, постепенно выгорая – у всего на этом свете есть ресурс.

На этом закончим наше повествование. Мы рассмотрели все бытовые лампы освещения. Если тема показалась вам интересной, то вы можете почитать профильные статьи на нашем ресурсе.

Также советуем ознакомиться с видео в этой статье, где дана инструкция о том, как меняются своими руками лампы с разными цоколями на примере профессионально осветительного оборудования для фотосъемки.

На что следует обратить при организации освещения

При проектировании схемы расположения источников света и вида светильников необходимо учитывать следующие аспекты:

Особенности оформления внутреннего пространства. Устанавливаемые светильники должны гармонировать с общим стилем оформления помещения.
Конструктивные особенности устройства потолка. Разные материалы, использованные при облицовке потолочной поверхности, и тип потолка подразумевают различные схемы освещения.
Габариты обустраиваемого помещения (площадь и высоту потолка). В зависимости от этого выбирается определенный вид источников света и их расположение. Правильная расстановка приборов может визуально увеличить пространство.
Расположение оконных проемов и мебели.
Назначение комнаты. В зависимости от особенностей эксплуатации пространства варьируются уровень освещенности и типы осветительных приборов.
Вкусовые предпочтения владельцев помещения.

Залы второй группы

К залам второй группы относится достаточно много помещений, но мы в нашей статье рассмотрим их освещение на примере наиболее показательного. Освещение торгового зала — это целый комплекс мероприятий, который включает в себя не только подбор светильников, схем освещения, выделения определенных зон, но и цветовое оформление стен, подбор цветовой температуры освещения и многое, многое другое. Об основных правилах подбора правильного освещения мы и поговорим в нашей статье.

Нормы освещения залов магазинов

Прежде всего, остановимся на требованиях по питанию электрической сети. Согласно СНиП торговый зал должен иметь общее освещение, а светильники должны располагаться преимущественно вдоль проходов. Кроме того, магазин должен иметь отдельную линию питания светильников над кассами, как на видео.
Если площадь торгового зала превышает отметку в 180м2, то он должен дополнительно оснащаться эвакуационным освещением. Оно должно давать достаточную освещенность для безлопастного выхода человека из зала, а также включать в себя указатели «Выход» над всеми точками эвакуации из торгового зала. Дополнительно эти выходы можно указывать стрелками.

План освещения торговых залов

Кроме того, над кассами обязательно должно быть аварийное освещение. Его цель обеспечить достаточную видимость для сохранения денежных средств во время перебоев с электроснабжением. Его вполне можно создать и своими руками из уже существующей сети за счет применения специальных аварийных светильников с встроенными элементами питания.
Это все касается искусственного освещения, но помимо него каждый торговый зал должен иметь естественное освещение. Согласно нормам СНиП, КЕО в торговых залах должно быть 2. Но тут есть маленькая деталь. Допускается снижать этот норматив от 60 до 30% при совмещенном освещении.

Торговые залы по вечерам выглядят как выставки

В дальнейшем мы будем рассматривать преимущественно общую подсветку, как основное освещение торговых залов. И начнем наш разговор с норм освещенности. Они зависят от типа товаров представленного в данном зале.
Так, для залов с продовольственной продукцией нормой является освещенность не ниже 400лк. Для залов с посудой, игрушками, спортивными товарами, мебелью, канцелярскими принадлежностями эта норма в два раза ниже и составляет всего 200лк. Для залов с одеждой, парфюмерией, радиоэлектроникой и тому подобным норма составляет 300лк. Эта же норма действует для демонстрационных залов.

Показатель дискомфорта освещения

Кроме количества света предъявляются определенные требования и к его качеству. И начать тут стоит с показателя дискомфорта.

Он является производной от яркости отдельного светильника, угла падения света и его влияния на общем фоне. Для торговых залов этот критерий должен составлять не более 40, а для залов с канцелярией, игрушками и тому подобным не более 60.

Графики расчета цилиндрической освещенности

Еще одним важным критерием является так называемая цилиндрическая освещенность. Она учитывает насколько объемным является ваше освещение.
И тут в силу вступает интерьер освещения зала. Ведь добиться объемной подсветки можно только за счет отраженного света или дополнительного бокового источника света.

Качество цилиндрической освещенности

Для торговых залов данный норматив составляет 100лк. И, опять-таки, для залов с канцелярией и тому подобным он может быть снижен до 75лк.

Коэффициент пульсации освещения

Еще одним важным показателем является коэффициент пульсации. Он нормирует, как сильно будет мерцать освещение. Для современных систем со светодиодами данный параметр не так страшен, так как качественные LED лампы способны обеспечить показания данного параметра близкого к нулю.

Температура света

Инструкция предъявляет требования и к температуре света. Обычно для торговых залов рекомендуют применять свет с температурой выше 4000К. Его называю холодным белым. Но есть и исключения. Например, для хлебобулочных изделий лучше применить тёплый свет с температурой около 2500К.

Индекс цветопередачи

Последним в нашем списке, но не по значению следует указать индекс цветопередачи. Этот показатель указывает насколько красочно и натурально освещение может передать естественные цвета

Это очень важно для мясной, рыбной, текстильной и другой продукции. Вообще нормой является индекс 80, но современное LED-освещение способно обеспечить индекс цветопередачи близкий к 100, что является максимумом.
