Трековые системы освещения

Виды трековых светильников

Тип шинопровода

Шинопровод трековой осветительной системы может быть однофазным или трехфазным. Число фаз определяет количество самостоятельных групп светильников, которые можно будет установить на трек и впоследствии включать и выключать независимо друг от друга.

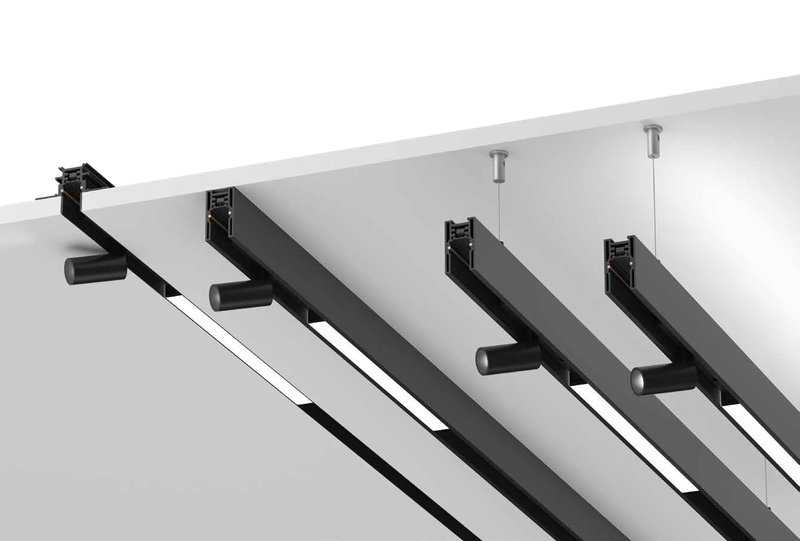

Сами треки бывают трёх видов:

• накладными – их монтируют при помощи саморезов непосредственно на поверхность потолка или стены. Такой тип трека самый распространенный и наиболее простой в плане установки;

встраиваемыми – у них шина монтируется в потолочное полотно. Она практически не выступает за поверхность потолка, благодаря чему становится почти незаметной;

подвесными – здесь шина подвешивается к потолку на тонких тросиках и как бы парит в воздухе. Такой вариант особенно подходит для случаев, когда нужно выдержать определённое расстояние между потолочным полотном и источником света или когда потолок имеет разноуровневую конструкцию.

Шинопроводы производятся в виде прямых рельс, их длина варьируется от 1 до 3 метров. Такую рельсу при необходимости можно укорачивать, чтобы подогнать ее под форму и габариты планируемой трековой системы.

Чтобы смонтировать единую осветительную конструкцию, шинопроводы соединяют между собой специальными комплектующими элементами линейного, углового или другого вида.

Тип светильника

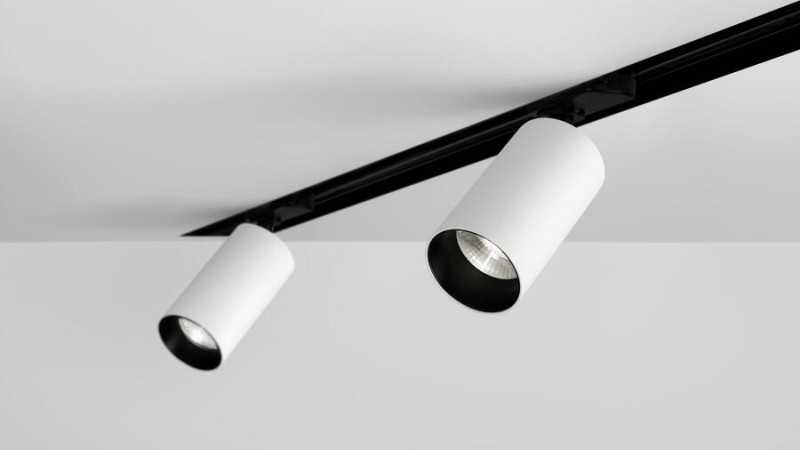

В трековых осветительных системах на шинопроводы могут монтироваться подвесные светильники, споты, прожекторы. Тип прибора подбирается исходя из того, какой свет необходим в помещении.

Если трековые приборы будут использоваться для создания акцентов (то есть для подсвечивания определённых предметов и объектов), лучше выбирать системы, укомплектованные спотами с направленным освещением. Они имеет малый угол рассеивания световых потоков и потому лучше всего пригодны для организации локальной подсветки.

Если трековые светильники будут использоваться в помещении в качестве основных источников света, нужно подбирать такие приборы, которые имеют увеличенный угол рассеивания. Они будут создавать в комнатах более мягкое и равномерное освещение без резких теней и затемнённых участков.

Светильники-треки различаются и по типу источника света. В них могут быть установлены следующие лампы:

• галогенные и лампы накаливания – это самые дешёвые источники света. Они создают ровное, комфортное для глаз освещение, но при этом потребляют много электроэнергии и служат относительно недолго;
• металлогалогенные – стоят дороже обычных галогенных, но служат дольше и дают свет высокого качества. Лампам требуется время на разогрев и остывание после выключения. Содержат ртуть, поэтому могут быть опасны для человека;
• люминесцентные – стоят недорого, экономичны в плане энергопотребления, могут иметь разные оттенки свечения. Качество света от них среднее (имеет место неравномерность свечения и мерцание ламп). В колбе лампочек присутствуют пары ртути, что делает такие источники света не безопасными для здоровья человека;
• светодиодные – дорогие, но надёжные и универсальные источники света. Имеют широкий диапазон оттенков, потребляют минимум электричества, служат в разы дольше прочих ламп. Из недостатков у них – только высокая стоимость и возможность ухудшения качества света к концу срока службы по причине естественной деградации диодов.

Многие модели трековых светильников имеют дополнительную опцию диммирования (плавной регулировки яркости света). При этом далеко не все лампы способны правильно работать в таком режиме

При покупке лампочек для таких приборов нужно обязательно обращать внимание на то, диммируемые они или нет

Устройство и особенности

Трековые светильники — это система, состоящая из двух частей:

светильник

направляющий профиль или трек

Внутри трека спрятаны медные шинки, по которым и подается напряжение до светильника.

Этот профиль называют шинопроводом.

Сам светильник имеет два поворотных рычажка. Один – для фиксации или отстегивания устройства от шинопровода.

Другой – для включения или отключения контактов-ползунков. Повернув этот рычажок, светильник можно прямо под напряжением перемещать вдоль трека.

А еще есть магнитные трековые системы. Там вообще все выполнено на магнитном принципе.

Отлепил светильник, приложив небольшое усилие, снял и примагнитил его в другом месте. Это как подключить зарядку от Macbook.

Попробуйте также легко заменить точечный светильник в натяжном потолке

Установка и подключение

Осветительные приборы для трековой системы зачастую продаются в комплекте со специальными блоками питания, которые оснащены необходимым видом вилок. Если вы приобрели изделие без этого блока питания, установка и подключение системы будет осуществляться следующим образом:

сначала необходимо отключить питание в доме или квартире;

• далее крепим на корпус трека осветительные приборы;
• контакты от светильников следует подсоединять через специальные контакты;

при этом концы кабелей следует выводить на торцы шинопровода. Заметьте, что каждый кабель имеет свой цвет, что позволяет безошибочно определить фазу, нейтрал и заземление.

Как видим, при установке трековой системы нет необходимости в разделке и обработке кабелей. При этом сама установка светильников на шинопроводе происходит по типу монтажа точечных светильников:

• начинаем монтаж с установки каркаса. Его можно закрепить с помощью специальных скоб, а также на подвесных цепях. При этом вполне допускается вариант подвешивания системы с помощью тросов;

Отдельно стоит отметить, что в процессе установки и подключения прибора необходимо обращать внимание на наличие различий адаптеров, предназначенных для левого и правого подключения электропитания. С помощью такого типа осветительных приборов вы можете без особых проблем в разы улучшить степень освещенности помещения, сделав его более практичным

А красивый и нестандартный дизайн светильника придаст вашей комнате дополнительного шарма.

Преимущества и недостатки

Трековые светильники смогли стать такими популярными на рынке осветительных приборов благодаря наличию многих преимуществ. К ним следует отнести следующие моменты, которые вы получаете при установке осветительных приборов на шинопроводе в своем доме:

формирование направленного освещения. В зависимости от типа линейной конструкции и вида светильника направленность светового луча может менять свою позицию или нет;

• сочетание простоты и многофункциональности;
• удобство в эксплуатации;
• способствуют зрительному увеличению/уменьшению параметров помещений;
• возможность установки на одном треке осветительных приборов разного дизайна, размера и формы. Различными даже могут быть технические характеристики лампочек. При этом демонтаж системы также довольно простой;
• монтаж возможен на любой потолочной поверхности. Поэтому-то такие осветительные приборы и нашли столь широкое применение в современном мире;

Кроме того эти шинные системы не нагреваются в ходе своей работы, не создают шума и дают маленькое электромагнитное излучение, которое находится в диапазоне допустимых значений. Поэтому для дома это будет одним из лучших решений для организации полноценного функционального освещения в любой комнате. Тем не менее, несмотря на столь яркие достоинства, трековая система имеет и свой недостаток. Правда, он один-единственный – высокая стоимость. Но если оценить то огромное количество преимуществ, с этим недостатком можно как-нибудь совладать.

Что такое трековое освещение?

Шинный или трековый светильник — конструкция, предполагающая крепление отдельных источников света на специальном шинопроводе. При этом расположить светильники можно в любом месте основания, что открывает массу возможностей по настройке направленного свечения.

Трековые светильники состоят из:

• плафонов с лампами,
• направляющей (шинопровода, трека),
• заглушек,
• соединителей,
• подвесов (нужны не всегда)
• и трансформатора напряжения.

Принцип работы прост : трек выполняет 2 функции – распределение тока и удержание ламп. Шинопровод крепится непосредственно к стене/потолку, либо устанавливается на подвесы. К нему подключаются провода, далее при помощи специальных зажимов устанавливаются лампы.

Благодаря наличию специальных соединителей и возможности изменения стандартного размера, трековые конструкции собирают в разных формах, габаритах.

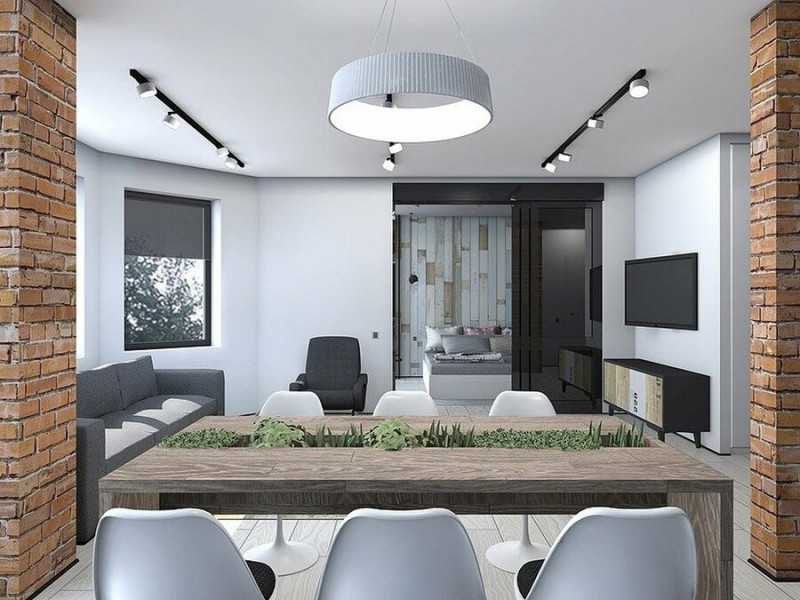

На фото пример использования трекового освещения в студии

Что учесть при выборе?

Подбирая трековое освещение в свой интерьер, обратите внимание на следующие характеристики:

Тип установки

Первым делом определитесь на какое основание и каким образом вы собираетесь установить конструкцию — от этого зависит выбор главного элемента — профиля. Бывают подвесными, накладными и встраиваемыми.

Возможности управления

В предыдущем разделе мы уже обсудили варианты шинопроводов по количеству фаз: одной фазы обычно достаточно в однонаправленных помещениях, вроде прихожей или санузла. Две-три уже необходимы в спальнях, гостиных, кухнях, кабинетах, детских комнатах.

Благодаря настройке вы сможете установить единую систему например над рабочей зоной и обеденным столом, но включать-выключать элементы отдельно друг от друга.

Тип, мощность ламп

Используя современные диодные лампочки вы одновременно экономите на электричестве и обеспечиваете себе ровное, яркое освещение без мерцания, бликов. Хоть светодиоды стоят дороже галогенных, служат дольше: в среднем 7-9 лет.

Чтобы правильно определить нужную мощность, следует рассчитать необходимую цифру по площади комнаты : например, для гостиной требуется яркий свет

3 Вт (светодиодных!) на 1 квадратный метр. Соответственно, в гостиную 20м2 понадобятся лампы, общей мощностью 60 Вт. Это может быть 10 штук по 6 Вт или 6 более ярких по 10 Вт.

Дополнительные особенности

В ванных комнатах и санузлах обязательно выбирать комплектующие с защитой не меньше IP44 — иначе высокая влажность может привести к замыканию проводки. Второй пример — напряжение сети: вам нужно 220, 380 или 12 вольт?

Дизайн

Декоративная составляющая включает стилизацию, цвет, форму плафонов. Например, для стиля хай-тек подходят минималистичные и футуристичные модели. В классическом интерьере лучше будут выглядеть гибкие потолочные светильники. Для стиля лофт вообще существуют трековые светильники в виде подвесов.

Что касается оттенка — подбирайте под свой интерьер. Стандартные цветовые вариации включают белый, черный, хром. Реже встречается бронза, медь, платина, позолота. Еще реже — цветные дизайнерские наборы.

Последнее отличие — форма корпуса . Универсальной считается цилиндр или конус. Модные оригинальные напоминают небольшие прожекторы, подходят в качестве идеи для современных интерьеров. Существуют также шары, квадраты, плоские круги, вытянутые продолговатые лампы.

Какой бренд лучше – топ производителей

Что касается брендов, то совет здесь один – закупайте одного понравившегося производителя.

Ошибка №15
У низковольтных магнитных систем (48V-24V) светильники разных производителей не подходят к чужим шинопроводам.

То есть, они не взаимозаменяемы. Вы просто не сможете нарастить трек и повесить дополнительную светоточку, если это продукция не одной и той же фирмы.

Если же у вас получится каким-то чудом это сделать, то вы легко можете потерять гарантию на все оборудование!

А вот краткое резюме по трем ведущим производителям трековых светильников в нашей стране. Это чисто для понимания, где лучше применить то или иное решение.

Для просмотра информации по каждой вкладке нажмите на плюсик.

Ну и для тех, кто не особо притязателен ко всякого рода брендам

Подробнее

https://youtube.com/watch?v=1dudeu0SU1s%3F

Производители

Рассмотрим достоинства нескольких ведущих производителей, выпускающих качественные и красивые трековые светильники.

Arte Lamp. Этот итальянский бренд выпускает долговечные и надежные светодиодные светильники классических расцветок. Большая часть продукции Arte Lamp рассчитана на современной стиль хай-тек и имеет неброский дизайн;

Citilux. Трековые светильники от этого бренда из Дании, как правило, выполнены в стиле модерн. У многих из них имеются изящные изогнутые основания и подвесные лампочки разных форм;

Novotech. Этот венгерский производитель выпускает высококачественные светодиодные трековые светильники, сочетающие в себе два цвета. Это может быть белый и черный или черный и хром. Выглядят они очень стильно и современно;

Paulman. В ассортименте этого немецкого бренда присутствуют недорогие и лаконичные светильники в стиле модерн с лаконичным дизайном и матовыми поверхностями серого цвета.

Все о шинопроводе

Трековый шинопровод – важная часть трековой осветительной системы. Он имеет вид направляющего специального профиля, который применяют в целях крепления осветительных приборов и подачи электричества к каждому светильнику. Внутрь профиля устанавливают медные жилы – токопроводы, определяющие тип шинопровода.

Непосредственно к шинопроводу присоединяют светильники трекового типа. Перемещаются лампочки с плафонами вдоль направляющей, могут фиксироваться на любом участке трека, снова перемещаться. Именно гибкость решения нравится многим покупателям. Также в одной системе можно устанавливать светильники разных стилей исполнения, мощности. Получается своего рода «конструктор», комплектовать который вы сможете так, как нужно.

Что дает число фаз

Трековые шинопроводы имеют разное число фаз. Различия между ними заключаются в том, что внутри профиля будут проходить только нулевой и фазный проводок либо 4 жилы – нулевая и три фазных. Чем сложнее конструкция, тем больше возможностей у прибора. Например, однофазный шинопровод может осуществлять включения-выключения светильников только одновременно. Трехфазный подойдет для управления тремя разными группами в любом порядке.

Если нужен диммер

Очень часто сегодня делают диммируемое, то есть регулируемое освещение. Для его организации можно использовать шинопровод специального стандарта – DALI или Digital Addressable Lighting Interface. Он предоставляет возможность для адресации, от стандартного отличается наличием пары дополнительных жил. Конструкция более сложная и, соответственно, дорогая, зато она позволяет создавать эффектную систему освещения с максимальным перечнем регулировок.

Шинопровод: магнитный или обычный

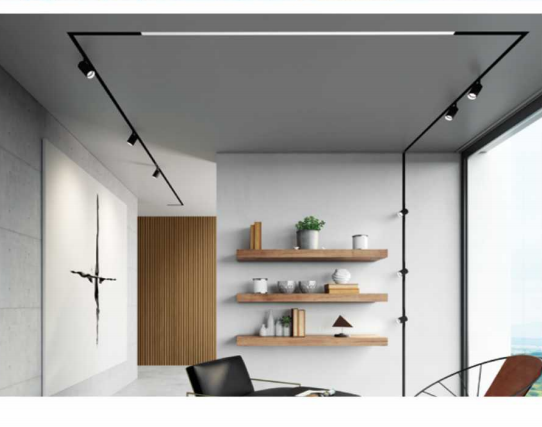

Все более популярными сегодня становятся магнитные шинопроводные трековые системы. При выборе смотрите на адаптер, он может быть обычным или оснащается специальными магнитами, удерживающими прибор освещения внутри шины. Сами треки имеют ряд конструктивных отличий от классического шинопровода. Эксплуатация удобная, простая, безопасная. Для осуществления подключения достаточно будет вставить светильник в сам трек.

Преимущества трековых LED-светильников

Трековые светильники с LED-лампами — грамотный выбор освещения со значительной экономией.

Возможности конструкций:

1. Впишутся в любой интерьер
2. Один трековый светильник заменит целую осветительную группу.
3. Широкий ассортимент.
4. Легко и просто монтировать и демонтировать

Трековые LED-светильники изящные и элегантные. Приобрести освещение можно в компании Vision Lighting, на ваше усмотрение представлены различные трековые системы и много других осветительных приборов, благодаря которым можно сделать уникальный дизайн в любом помещении. Трековая система освещения от компании удовлетворит даже самого требовательного пользователя.

Как заменить лампочку в сгоревшем светильнике?

В современных моделях нет никаких лампочек. В них все обычно собирается на светодиодах.

Это раньше туда ставили мощные галогенки.

Поэтому, если у вас сгорел трековый светильник, то скорее всего придется менять его целиком, либо перепаивать светодиод.

Есть модели с одним большим COB светодиодом.

А есть со множеством маленьких SMD (плохой вариант).

Такие даже можно попробовать отремонтировать самостоятельно. По принципу ремонта перегоревшей светодиодной лампочки.

Положительный момент заключается в том, что если вы купили трековую систему не на Али, а в фирменном магазине, то там обычно идет 5-ти летняя гарантия.

И в случае каких-либо проблем, светильник меняют на другой бесплатно.

По возможности выбирайте светильники с линзой внутри корпуса, а не рефлектором.

Линза дает более комфортное и качественное освещение. Кроме того, поставив другую линзу, можно получить уже другой угол рассеивания и совершенно другой пучок света.

И все этого без замены самого светодиода.

Как смотрятся в интерьере?

Трековые светильники — идеальное решение для любого помещения: от прихожей, до спальни или детской. Как применяются в различных по функционалу пространствах?

Кухня

Практически во всех кухнях есть 2 зоны, обязательно требующие освещения: столовая и рабочая. При этом идеальным решением будет двухфазная шина, чтобы зоны могли подсвечиваться отдельно.

Освещение над столешницей необходимо яркое, над столом — мягкое, рассеянное. Вместо высоких потолочных спотов в зоне обеденного стола, барной стойки, полуострова или острова, допустимо крепить на шину низкие подвесы.

На фото подсветка рабочей зоны на кухне

Гостиная

Сценариев использования в зале множество: кроме пространства для отдыха с диваном и телевизором, в гостиной располагают рабочий стол, игровую зону, уголок для чтения или занятий хобби. Поэтому сценарии выстраивают в соответствие с функционалом.

Максимально комфортным считается вариант, когда кроме основной яркой подсветки, используемой например во время встреч с друзьями, присутствует декоративная. Последняя с низким уровнем яркости, не бросающаяся в глаза: включается, когда хочется посмотреть вечером фильм или просто расслабиться.

Отличия магнитных трековых светильников

Помимо того, что магнитная трековая система гораздо дороже, чем все остальные виды освещения, вы должны знать еще несколько важных нюансов про нее.

Ошибка №1
Рано или поздно магниты размагнитятся и светильник будет выпадать.

Хоть это и относительно молодая технология, но по этой причине такого точно не произойдет

Однако иногда они реально выпадают. Из-за чего это случается?

Дело в том, что магнитная полоса внизу трека может быть либо приклеена к подложке.

Либо жестко зафиксирована (вставлена в пазы).

Первый вариант со временем как раз и приводит к выпадению светильника из корпуса.

Чтобы он 100% никуда не делся, отдельные производители встраивают в корпус механические блокираторы.

Помимо этого, контактная полоса может быть расположена как снизу шинопровода, так и сбоку, в зависимости от разновидности трека.

В первом случае при взгляде на потолок, в тех местах, где отсутствуют светильники, вы будете четко видеть оранжевую полоску.

Во-втором варианте (магнитная полоса сбоку) черный низ будет сливаться с общим фоном трека.

Это смотрится намного эстетичнее. В трековых светильниках премиального класса магнитную плату, расположенную снизу, выкрашивают спец.краской в черный цвет.

Это также позволяет скрыть некрасивый эффект желто-оранжевой полоски на потолке.

Ошибка №2
Ударит ли током магнитный трек, если засунуть пальчик во внутрь?

Напряжение на контактных дорожках таких шинопроводов не превышает 48V, там нет переменки в 220В. Встречаются модели и того меньше — на 24V.

Напряжение 220В применяется в обычных треках на защелках, а уже далее во встроенных в ножку драйверах идет его понижение до 24В или до 12В.

Встроенный в ножку драйвер

Магнитные в этом плане более безопасны для человека. У них преобразование напряжения происходит в отдельно вынесенном блоке еще до подачи питания на трек.

Однако низкое напряжение существенно ограничивает вас в длине трековых дорожек и подключаемой мощности.

Ошибка №3
Обычно это около 10 метров и не более 200Вт на один трек от одного блока питания.

В противном случае возможны просадки напряжения и светильники в конце линии просто не будут запускаться или будут светить слишком тускло. Поэтому магнитные по большей части используют только в жилом интерьере.

Забудьте про паутину проводов на потолке раз и навсегда.

Просто выбираете конкретное место и тянете туда один единственный кабель.

Ошибка №4
Однако с магнитными системами не всегда получается сразу с распредкоробки завести кабель в начальную точку шинопровода, как это делается на обычных треках.

Из-за наличия отдельного блока питания с понижающим трансформатором 220/48 или 220/24 монтаж несколько усложняется.

Вам придется серьезно поломать голову, куда же спрятать этот габаритный блочок.

Недорогим и качественным изделием в этом плане считается продукция от Mean Well.

Подробнее

Ошибка №5
Блок нельзя зашивать за потолочное пространство.

Это как с подключением светодиодной ленты для подсветки потолка.

Помните, что любой блок питания, каким бы хорошим и дорогим он не был – это всегда расходник.

И рано или поздно вам понадобится к нему доступ. Если же вы совсем не хотите заморачиваться с отдельной установкой данного блока, изначально смотрите на более дорогие модели, где блочок интегрируется внутрь шины.

Это очень удобное и элегантное решение. Правда такие системы уже относятся к другой ценовой категории.

Плюсы и минусы

Достоинства трековой системы освещения в интерьере:

1. Простота монтажа . Установка функциональной системы не сложнее, чем крепеж люстры.
2. Широкие возможности регулировки . Меняется не только направление светового потока, но и угла рассеивания, а также высоты установки.
3. Перенастройки . Изменили пространство, сделав перестановку? Подстройте свет, просто повернув или переместив светильники.
4. Большой выбор . Трековые светильники бывают разных цветов, форм, размером. В продаже есть варианты под различные стили интерьера.
5. Универсальность . Зачастую для 100%-го освещения комнат достаточно только трека. Он выполняет функции потолочной, направленной, настенной подсветки.

Недостатков у шинных светильников в интерьере практически нет. Из минусов разве что относительно высокая цена. Но если учитывать экономию на покупке дополнительных источников света, затратах на разводке электрики, оплате рабочим — осветительные приборы трекового типа обойдутся даже дешевле обычных.

Преимущества и недостатки систем

Светильники этого вида стали востребованными благодаря своим преимуществам. Они тратят меньше электроэнергии в сравнении с другими лампами. Приборы включаются быстро и ярко. Трековые светодиодные светильники служат достаточно долго – около 100000 ч. В них отсутствует стробоскопический эффект, а также вредные компоненты в составе.

К преимуществам эксплуатации относят:

• Прочность.
• Бесшумность.
• Устойчивость к температурам.
• Простая утилизация.
• Отсутствие ультрафиолетового излучения.

Оборудование позволяет выполнить визуальное изменение пространства помещения. Трековые лампы крепят на стенах и потолках. Они идеальны для помещений любого стиля. Конструкция позволяет выполнять перемещение приборов вдоль шинопровода. Благодаря этому можно изменять направление света, а также уровень освещенности разных зон.

Единственным минусом считается высокая цена. Но преимущества оправдывают это явление. Тем более что в период эксплуатации применение приборов окупается.

Плюсы и минусы

Достоинства трековой системы освещения в интерьере:

1. Простота монтажа . Установка функциональной системы не сложнее, чем крепеж люстры.
2. Широкие возможности регулировки . Меняется не только направление светового потока, но и угла рассеивания, а также высоты установки.
3. Перенастройки . Изменили пространство, сделав перестановку? Подстройте свет, просто повернув или переместив светильники.
4. Большой выбор . Трековые светильники бывают разных цветов, форм, размером. В продаже есть варианты под различные стили интерьера.
5. Универсальность . Зачастую для 100%-го освещения комнат достаточно только трека. Он выполняет функции потолочной, направленной, настенной подсветки.

Недостатков у шинных светильников в интерьере практически нет. Из минусов разве что относительно высокая цена. Но если учитывать экономию на покупке дополнительных источников света, затратах на разводке электрики, оплате рабочим — осветительные приборы трекового типа обойдутся даже дешевле обычных.

Применение трековых светильников в интерьерах

   Основной задачей освещения интерьера торговой площади в магазине является создание такой атмосферы, чтобы она была максимально комфортной и привлекала внимание посетителей. Для этого применяются современные осветительные приборы, использующиеся в дизайнерских решениях

С их помощью витрины становятся более эффектными, а представляемые товары можно очень хорошо рассмотреть. Удачно подобранное освещение выгодно подчеркивает общий стиль торгового помещения.

   Трековые светильники в интерьере

   Очень часто для освещения интерьеров дизайнеры пользуются трековыми осветительными системами, предназначенными специально для магазинов. В них источники света могут монтироваться на потолки или любую наклонную поверхность. Направленный световой поток удачно подчеркивает и выделяет отдельные детали интерьера.   С помощью трековых светильников торговое помещение полностью преображается. Витрины, стеллажи и другие элементы становятся хорошо видимыми в наиболее выгодном ракурсе. Такие светильники не занимают много места, а расход электроэнергии значительно снижается. Средний срок эксплуатации осветительных приборов составляет 15 лет, их не нужно дополнительно обслуживать и можно очень легко перенести на другое место.

   Как правило, трековый вариант дает максимальный эффект в помещениях с потолками сложной конструкции большой высоты. Поэтому трековые светильники применяются не только в торговых залах магазинов. С их помощью нередко освещаются и многие жилые помещения. Существуют осветительные конструкции, разработанные специально для квартир и частных домов. В большинстве случаев они являются дополнительными источниками света, выгодно подчеркивающими тематику домашнего интерьера.
