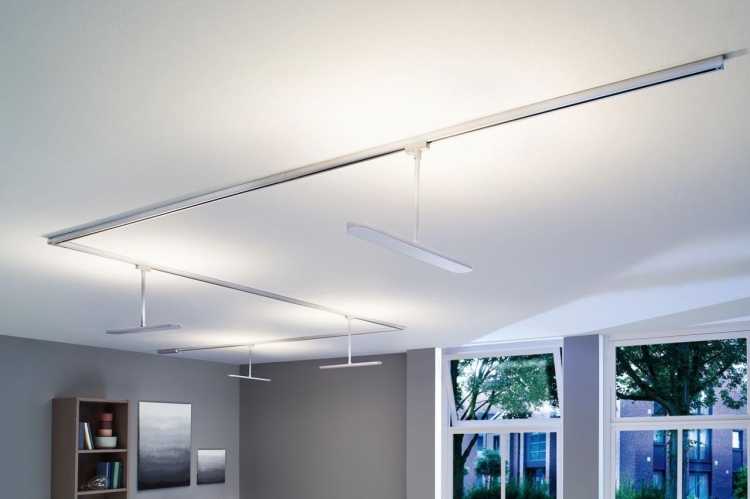

Выбираем трековые светильники на потолок

О конструкциях и комплектациях трековых шинопроводах

В зависимости от количества внутренних токопроводящих жил, определятся вид шинопровода. Все трековые светильники оснащаются соответствующим адаптером, благодаря чему они перемещаются вдоль профиля, обеспечивается необходимое соединение подвижного типа. Посредством соединительной фурнитуры удается создавать контуры любой конфигурации и протяженности, с учетом специфики помещения.

Трековые светильники на шинопроводе не имеют общепризнанных стандартов и требований к изготовлению. Несмотря на это все производители стараются укомплектовывать свою продукцию перечнем универсальных составляющих. Среди наиболее значимых следует отметить:

• Прямолинейные секции равной длины;
• Угловые элементы, позволяющие создавать изменяемый или фиксированный угол поворота «трассы»;
• Детали для разветвления и соединения отдельных участков при монтаже шинопровода, прямолинейные, тройные, крестообразные;
• Гибкие сегменты, предназначенные для поворота «трассы» или переход на другой уровень;
• Торцевые декоративные заглушки для шинопровода, дополнительно защищающие человека от поражения электрическим током;
• Концевые элементы, предназначенные для подключения магистрали к сети;
• Подвесы для треков, используемые для крепления трека к твердому прочному основанию.

Список комплектующих изделий может изменяться по усмотрению производителя. Перед приобретением системы желательно проконсультироваться и уточнить нюансы по монтажу, сборки и дилера или компании производителя.

В чем преимущества трек шинопровода?

Токопроводящие шины в сборе являются прекрасным, надежным каркасом, который относительно просто закрепить на любую твердую основу. Конструкция трека позволяет перемещать по ней соответствующие осветительные приборы без необходимости предварительного демонтажа. Из наиболее весомых достоинств осветительного шинопровода, является:

• Легкость регулировки направления светового потока;
• Минимальный уровень электромагнитного излучения;
• Понятный и быстрый монтаж всей системы;
• Возможность установки светильников практически на любой высоте в пределах габаритов помещения;
• Экономный расход электроэнергии;
• Высокая функциональность;
• Простота воплощения в реальность любых дизайнерских решений, дополнение интерьера существующего пространства.

Правильно смонтированные трековые светодиодные светильники на шинопроводе сумеют создать практически любые световые сцены, грамотно построить акцент на интересуемых деталях, эффективно справиться с зонированием пространства.

Нюансы монтажа осветительного шинопровода

Алюминиевый трековый профиль достаточно легко поддается резке обычным ножовочным полотном. Идеального результата, ровного торца получится добиться с применением торцовочной пилы и соответствующего диска. Соединение токопроводящих жил двух светодиодных шинопроводов обеспечивается за счет соединительной фурнитуры. Предварительно потребуется согнуть медные стержни до «заводского» состояния. Для этого потребуется специальный инструмент.

Однофазные трековые шинопроводы имеют 2 жилы — фаза и ноль соответственно. Они позволяют одновременно включать все светильники, находящиеся на треке. Трехфазный шинопровод имеет 4 жилы, одна из которых ноль и три других – фазы. Фактически такая система делает возможной организацию трех отдельных контура, трех групп светильников с возможностью включения от трех независимых выключателей.

Монтаж к потолку возможен как к декоративному покрытию напрямую посредством саморезов, так и с применением подвесов на шинопровод, закрепляемыми анкерами в жесткое основание. С помощью так называемых «бабочек» или «шпилек» удастся придать итоговой конструкции максимальной надежности и прочности. Линию рекомендуется защищать отдельным автоматом на 16А, а, перед подключением, обязательно проверить ее на предмет отсутствия короткого замык

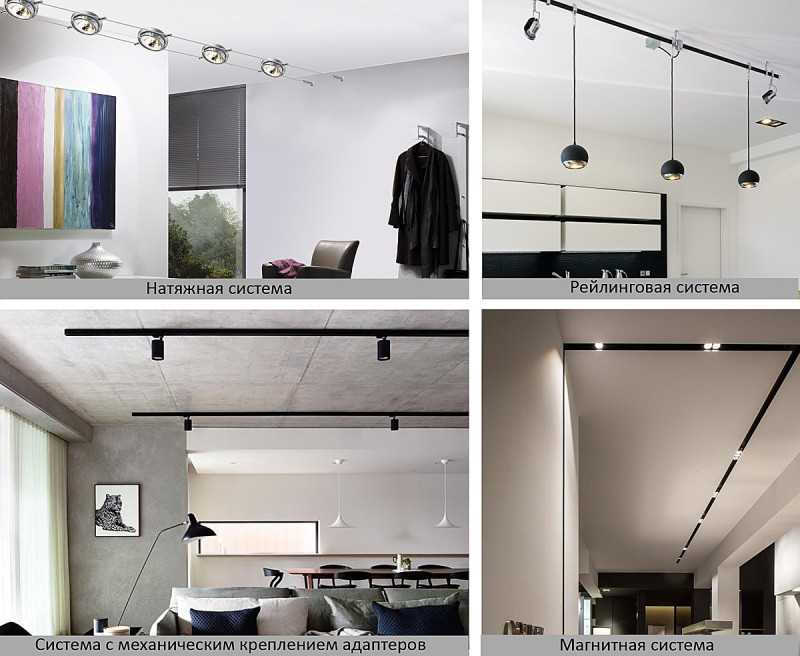

Виды трековых систем

Конструкцию всей структуры определяет тип шинопровода. С большими оговорками к трековому освещению относят также рейлинговые (монорельсовые) и струнные (натяжные) системы. Они применяются в жилом секторе. Гораздо шире распространены классические треки, среди которых выделяют шины с механическим креплением адаптеров и магнитным. Эти 2 типа конструкций преобладают на объектах самого разного функционального назначения — от частных апартаментов до коммерческих и промышленных помещений.

Механические трековые системы

Шина классического типа имеет П-образную форму и изготавливается, как правило, из алюминия. Фиксация светильника реализуется за счет прижима адаптера к нижней плоскости рейки. Одновременно с этим прижимом осуществляется пружинный контакт клемм с токопроводящими медными жилами. Электрический контакт увеличивает механическую жесткость крепления.

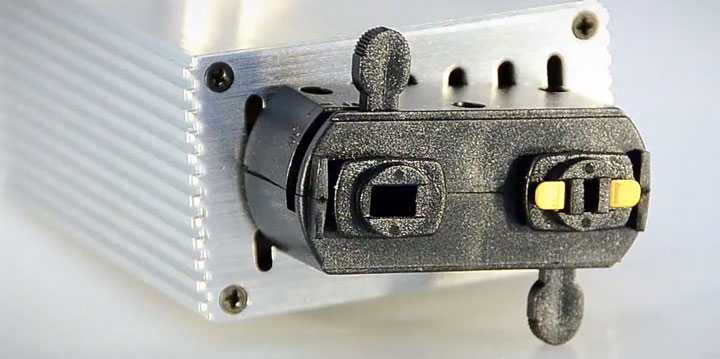

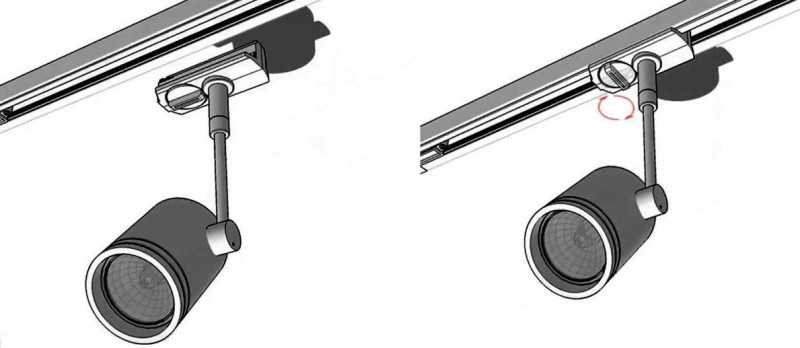

Монтаж, крепление или подключение светильника к треку — это синонимы одного и того же действия, не требующего квалификации электрика. Все выше описанное осуществляется одним из 2 способов:

1. Поворотом рычага адаптера — в большинстве конструкций.
2. Поворотом самого адаптера (или светильника целиком) с блокированной пружиной и последующей разблокировкой этой пружины — в системах малой мощности, разработанных для применения в жилых интерьерах и торговых точках небольшой площади.

Механические трековые системы по количеству интегрированных медных проводников делятся на:

• Однофазные — с 2 жилами (нейтраль и фаза).
• Трехфазные — с 4 жилами (нейтраль и 3 фазы).

И у первых, и у вторых заземление подключается к выделенной плоскости на корпусе шинопровода.

Оба вида шин предназначены для работы от двухфазной сети 220 В. Разница между ними в том, что на однофазном треке можно смонтировать одну группу освещения, а на трехфазном – одну, две или три на выбор.

Каждая группа управляется отдельным выключателем (или клавишей на выключателе)

Немаловажно и то, что жесткость фиксации светильников выше в трехфазных конструкциях

Магнитные трековые системы

Алюминиевый магнитный шинопровод, как и обычный механический, имеет П-образную форму. Вот только адаптеры не прижимаются пружинами к рейке, а утапливаются в нее целиком, примагничиваясь к пластине, состоящей из 3 слоев:

• Наружный (контактирующий с адаптером светильника) — алюминиевая накладка.
• Центральный — медная токопроводящая шина.
• Внутренний — магнитный (каждая секция содержит несколько мощных неодимовых магнитов).

Во втором распространенном виде магнитных треков используются двухслойные токопроводящие пластины (медь/сталь), а неодимовые магниты интегрированы в адаптеры светильников.

Это удобная, стильная светотехника, но ее функциональные возможности уже, чем у классических конструкций (ниже мощность прожекторов).

Магнитные треки бывают только однофазными. Эти системы освещения редко применяются на крупных коммерческих объектах. Исключение — помещения, где достаточного небольшого уровня освещенности (например, парковки).

На шины магнитных треков подается пониженное напряжение (обычно 24 В), поэтому никаких мер предосторожности при установке и переустановке светильников принимать не нужно. Понижающий трансформатор интегрируется в токоподводящий узел, либо монтируется отдельно от основной конструкции

Функциональная типология трекового освещения

Все конструктивные типы трековых систем классифицируют по:

1. Напряжению, подаваемому на токоподводящий коннектор — на линейные/высоковольтные (220 В) и низковольтные (10; 12; 24; 36; 48 В).
2. Способу монтажа — на накладные, подвесные и встраиваемые.

Конструкции коммерческого освещения с механическим креплением адаптеров к треку выполняют высоковольтными. Стандарт для магнитных систем — 24 В. Остальные стандарты напряжения встречаются редко, в основном, в комплектах с рейлинговыми и тросовыми направляющими.

Производители стремятся разрабатывать свои системы освещения универсальными. Поэтому один и тот же трек может монтироваться внакладку на потолок или горизонтальные балки, а также фиксироваться на произвольной высоте с помощью подвесов. Иногда такую универсальную рейку вставляют в специальный профиль, адаптированный под встраиваемый монтаж. Встраиваемые профили бывают 2 видов — под гипсокартон и под натяжные потолки.

Классификация трековых систем освещения по типу используемых ИС устарела. На любой высоковольтный трек можно установить осветительные приборы с галогенными, металлогалогенные и люминесцентными ИС, если их адаптеры соответствуют типу шины.

Преимущества конструкции

Конструкция большинства современных шинопроводов представляет собой пакет шин, плотно прижатых друг к другу, изолированных при помощи полиэфирной пленки и помещенных в кожух. Шины изготавливаются из меди или алюминия прямо­угольной формы. Кожух, в зависимости от производителя, может быть либо алюминиевый, либо стальной. В качестве примера на рис. 1 представлено сечение шинопровода Canalis KT производства Schneider Electric.

Рис. 1. Конструкция шинопровода Canalis KT

Благодаря именно такой конструкции шинопровода обеспечивается равномерное распределение плотности тока по сечению проводника, в отличие от кабеля. Эта особенность приводит к значительному сокращению падения напряжения и потерь энергии в магистрали. Расчеты показывают, что при применении шинопровода на ток 2000 А длиной 100 м вместо кабельной линии такой же длины на аналогичную нагрузку можно сэкономить 1 936 110 руб. в год только на потерях, которые возникают в линии при передаче электроэнергии.

Пример

В качестве примера рассмотрим линию для передачи электроэнергии длиной L = 100 м, напряжением U = 400 В на ток I = 2000 А при cosϕ = 0,9, температура окружающей среды t = +35 °С.

Решение

Падение напряжения в шине питания (ШП) KTA2000 исполнение 3L+N+PER:

ДU_т = 0,003 В (100 м/А).

Падение напряжения в ШП при распределенной нагрузке:

ДU_шп = ДU_т × L × I = (0,003 × 100 × 2000) / 100 = 6 В.

Падение напряжения в кабельных линиях (КЛ) ВВГнг-FRLS 5×240-1:

ДU_кл = (P × R × L+Q × X × L) / U = 33 В,

где P и Q — активная и реактивная мощности соответственно; R и X — активное и реактивное сопротивления кабеля соответственно.

Таким образом, разница в падениях напряжения между кабелем и шинопроводом составит:

ДU_кабель–ДU_{шинопровод} = 33–6 = 27 В.

Эквивалентные потери мощности при условии, что линия работает в течение 10 ч в сутки, составят:

ДP_сут = 3 × I × ДU × cosϕ × 10 = 3 × 2000 × 27 × 0,9 × 10 = 1458 кВт·ч.

Стоимость 1 кВт электроэнергии при одноставочном тарифе для предприятий составляет 5,03 руб/кВт·ч. Следовательно, дополнительные затраты на потери, которые будут возникать в случае установки кабельных трасс, по отношению к трассам шинопроводов ежемесячно, при условии, что предприятие работает 22 дня в месяц, составят:

ДС_{доп/мес} = 22 × ДP_сут × 5,03 = 22 × 1458 × 5,03=161 340 руб.

Дополнительные затраты в год:

ДСдоп/год = 12 × ДС_{доп/мес} = 12 × 161340 = 1 936 110 руб.

Управление трековым освещением

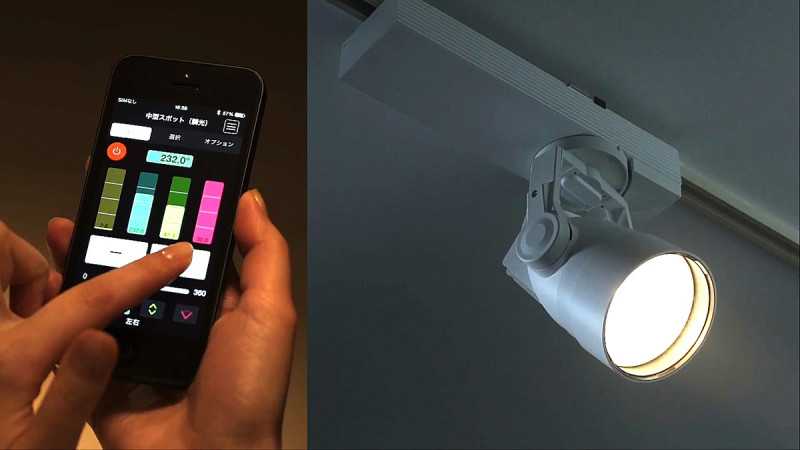

Ручное, дистанционное или полностью автоматическое управление работой трековых систем заключается в регулировании 5 параметров освещения:

• Включения и отключения групп света.
• Величины светового потока (диммирование).
• Геометрии светового пятна (фокусировка).
• Цветовой температуры.
• Направления луча (автоматический поворот светильника в 2 плоскостях).

Статика и динамика

Настройкой или изменением световой сцены называют управление параметрами освещения для выбора нового оптимального соотношения при изменившихся задачах экспозиции. Речь идет о перестановке товара и реквизита, изменении общего (естественного или искусственного) света, реализации новой концепции экспонирования.

Отдельное значение имеет динамическое управление. Оно подразумевает периодически повторяемое запрограммированное варьирование параметров. Этот прием берут на вооружение световые мерчендайзеры при оформлении витрин в фешенебельных коммерческих кварталах (где визуальное пространство улицы перегружено рекламой, и динамика освещения – один из способов выделиться в ряду бутиков одной группы товаров).

Диммирование светодиодных трековых светильников

Регулировка светового потока в диапазоне от номинального до минимального (min возможный уровень зависит от драйвера трекового LED светильника) осуществляется для:

• Выбора оптимального уровня освещенности объекта, лк.
• Экономии электроэнергии.
• Создания динамических эффектов.

Чтобы корректно управлять яркостью участка системы освещения, необходимо, чтобы все светильники, входящие в группу света, были диммируемыми. Самый простой способ управления предполагает подключение одной или нескольких выбранных фаз шины к фазовому диммеру. Второе название такого устройства — TRIAC. Оно монтируется вместо обычного выключателя.

С помощью TRIAC можно управлять яркостью диммируемых трековых LED приборов и любых других ИС (накаливания, галогенных, люминесцентных). Фазовое управление предполагает 2 вида управления — ручное и дистанционное (пультом).

Некоторые трековые модели оснащены не только управляемым драйвером, но и модулем Bluetooth. Это дает возможность изменять яркость (а иногда и цветовую температуру) не всей группы, а каждого прибора отдельно и подключать всю систему освещения к специализированному ПО. Индивидуальная привязка по Bluetooth помогает создавать группы освещения на однофазной шине, а на трехфазной — формировать их из приборов, подключенных к разным фазам.

В нашем каталоге представлена отдельная линейка светильников Оптима с возможностью управления по Bluetooth.

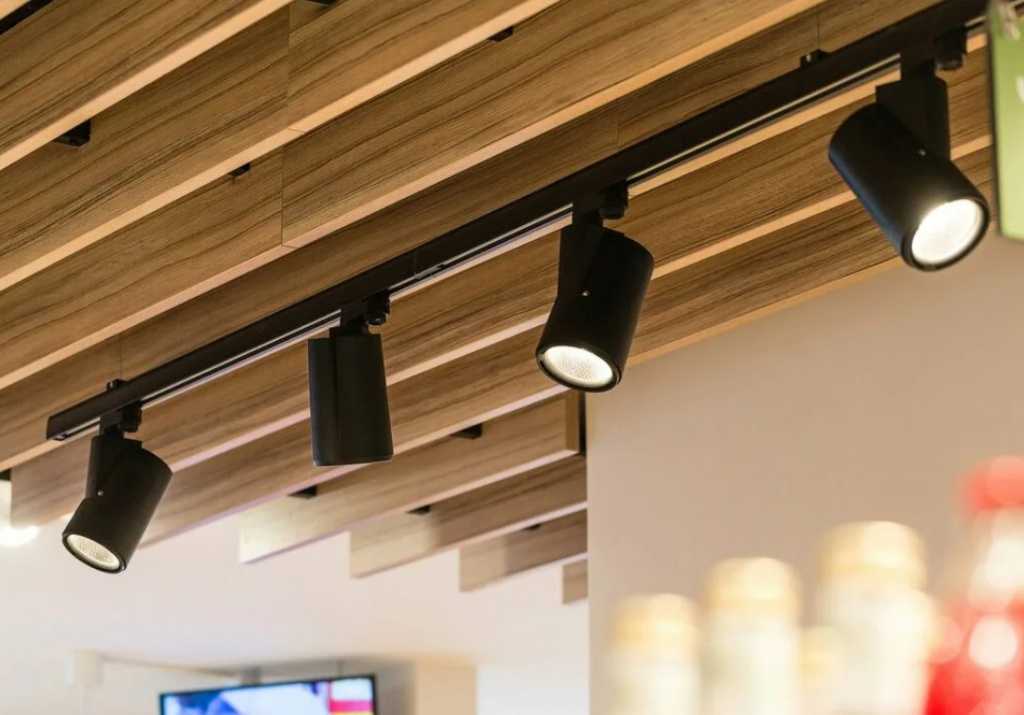

Какие светильники называют трековыми

Трековыми светильниками, называют светильники, споты, лампы, софиты и прожекторы, которые устанавливаются на шинопровод. Фактически трековые светильники — это вторая составляющая вашей будущей трековой системы. Что бы правильно выбрать трековые светильники, следует определиться, для чего вам нужен трековый свет

Это действительно важно с учетом широчайшего разнообразия светильников как по дизайну, так и по их функциональным характеристикам. Что бы проще ориентироваться далее приведем разделение трековых светильников на условные подгруппы

По способности рассеивать свет

Если нужно выделить какой-то объект, лучшим выбором будут светильники с направленным освещением — акцентные трековые светильники. Они имеют малые углы рассеивания и предназначены специально для подсветки баннеров и витрин с товарами в магазине; картин, фотографий, произведений искусства в музеях; статуэток, фигурок, предметов интерьера в квартирах, нередко используется как свет для чтения, если трек система расположена над изголовьем кровати.

Направленные трековые светильники для акцентной подсветки. Чтобы осветить все пространство полностью рассеянным светом без ярко выраженных теней конусов понадобятся светильники с более широкими углами рассеивания. Такие светильники называют трековые светильники рассеянного света, предназначены для повышения общей освещенности пространства.

Трековые светильники рассеянного света.

По виду источника света

Тут разделение достаточно простое:

• светодиодные со встроенными LED модулем
• со сменными лампами под различные цоколи

Светильники со съемными лампами могут иметь различные цоколи (цоколь — это разъем-гнездо для установки лампочек) и делиться по этому подтипу:

• GU10
• GU5,3
• E27
• E14

У каждого из этих вариантов есть как свои плюсы, так и недостатки, все зависит от места применения и целей освещения. Поэтому именно при правильно подобранных трековых светильниках — когда выбор соответствует задаче, минусов совсем не останется и вы будете полностью удовлетворены вашим освещением, другими словами: каждому типу светильников — свое место.

Несъемные лампы менять нельзя, только светильник целиком, как может показаться на первый взгляд вариант может быть практичней в случае необходимости замены лампочки. Но, если рассматривать более детально, это совсем не так и светильники со встроенными лампами имеют очень большой запас прочности и при правильном использовании не перегорают благодаря значительно более качественной внутренней начинке. Если необходимы не очень яркие светильники например для освещения квартиры, то можно использовать как тот так и другой вариант светильников мощностью около 10Вт. Если же вам требуется яркий и мощный свет размещенный на большой высоте, например в супермаркет или магазин одежды, то тут однозначно выбор — трековые светильники со встроенными лампами мощностью от 30Вт. Сменные лампочки на текущем этапе развития технологии, пока еще могут выдавать мощность более 12 Вт мощности. Новичку может показаться, что достаточно взять три светильника по 10 Вт, вместо одного на 30Вт, но при кажущейся равноценности, свет будет совершенно другой, да и по стоимости выйдет дороже.

Для принятия решения обратите внимание на следующие моменты:

1. Светильники со встроенными лампами зачастую являются более технологичными, поэтому стоят несколько дороже.
2. Для коммерческих помещений требующих яркого света выбирайте мощные трековые светильник со встроенными светодиодами
3. Светильники со сменными лампами дают широкие возможности выбрать лампочки с нужными характеристиками, в том числе и с функцией диммирования.
4. Светильники со встроенными лампами также бывают не только с функцией диммирования, но и функцией изменения цветовой температуры и регулируемыми углами рассеивания, но наличие этих опций необходимо уточнять для конкретной модели.

Применение осветительных моделей шинопроводов

Различные модели шинопроводов, называемых треками, применяют для подключения источников света и точек потребления, рассчитанных на малую мощность.

Светильник, подключенный к шинопроводу

Они выпускаются с расчетом на токи номиналом от 16 до 63 А. Требования к устройствам регламентирует ГОСТ 26346-84.

Осветительная модель со светильником

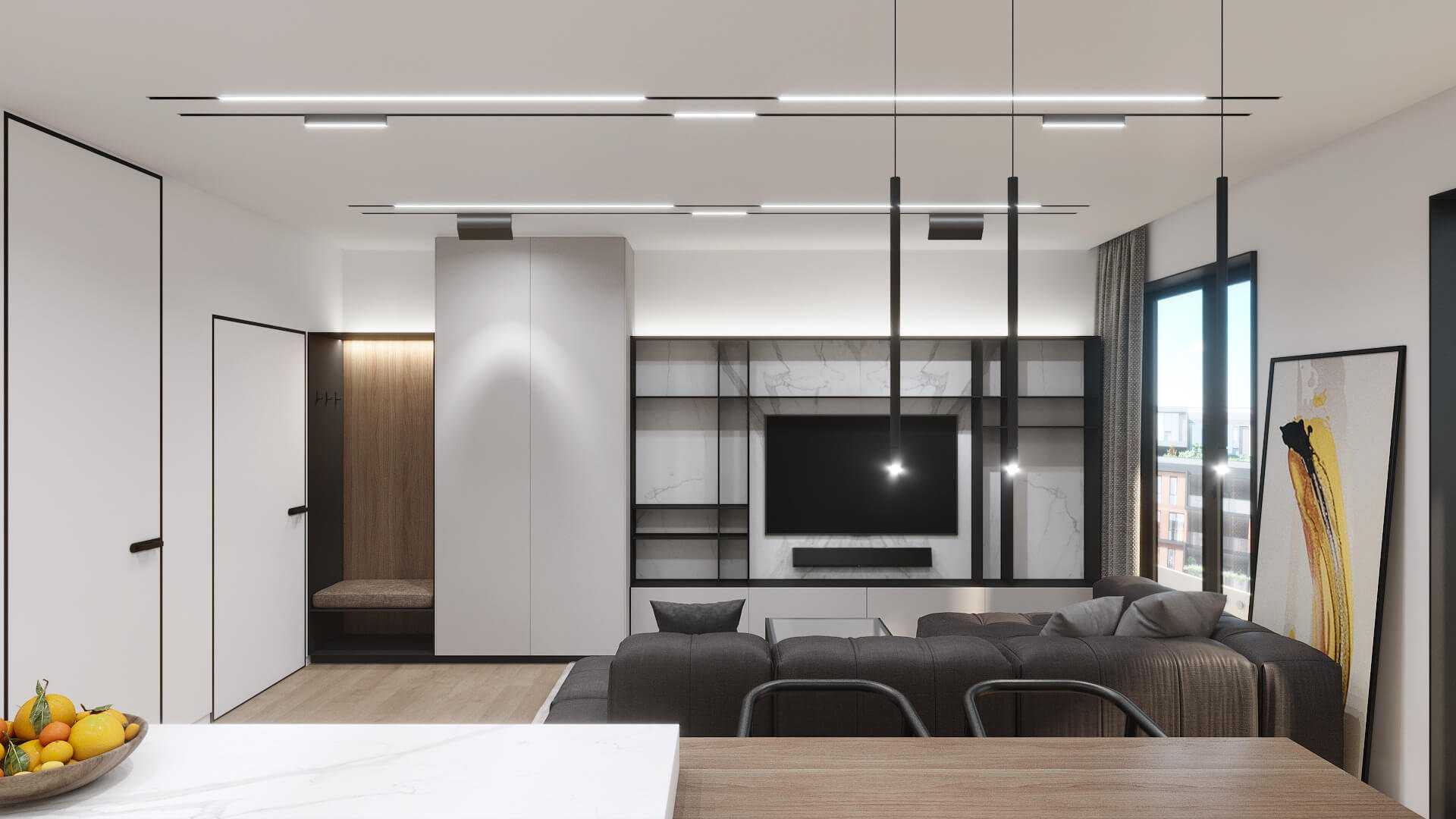

При помощи монтажа шинопроводов устраивается эффективное освещение на строительных объектах, в коммерческих и общественных зданиях (цехах, фермах, теплицах, больницах, логистических центрах, складах, гаражах, станциях технического обслуживания, спортивных объектах, выставочных комплексах, супермаркетах, ресторанах, отелях и т.д.), а также в частных постройках.

Оборудование применяется в интерьерах с высокими эстетическими требованиями. Гибкие соединения позволяют обойти различные препятствия, организовать повороты в любые углы и в любых плоскостях.

Угловая конструкция

Использование шинопроводов позволяет добиться гибкости в реализации различных светотехнических решений. Осветительные модели могут устанавливаться при помощи подвесов, закрепляться на потолках и стенах при помощи объединения отдельных секций в произвольной формы конструкции. Выпускаются модели для встраивания в фальшь потолки и для прокладки в подпольных пространствах.

В конструкции самих осветительных приборов установлены специальные контакты для взаимодействия с токопроводящей шиной. Каждый источник света оснащен собственной контактной группой.

Характеристики изделий

Значения токов короткого замыкания, которые должны выдерживать шинопроводы

В соответствии с требованиями стандарта, устройства должны выдерживать:

1. Перегрузки, превышающие значения номинального тока, показатели и время воздействия которых определяются в ТУ на конкретные типы шинопроводов.
2. Воздействия климата в соответствии с ГОСТ 15543.
3. В течение 1 минуты изоляция должна быть способна выдержать напряжение 2,5 кВ (для моделей с номинальным напряжением 660 В) или 2 кВ (относится к устройствам, рассчитанным на 300 В).
4. Механические воздействия окружающей среды (по ГОСТ 17516).

Степень защиты оболочек токоведущих частей собранных в линию секций, должна определяться в соответствии с конкретными условиями эксплуатации (по ГОСТ 14254-2015).

В соответствии с ГОСТ 26346-84 для шинопроводов установлены:

1. срок службы до замены — не менее 15 лет;
2. безотказная наработка — не менее 7 тыс. часов.

Преимущества использования шинопроводов

Устройства нашли широкое применение за счет:

• простоты монтажа своими руками;
• гибкости при эксплуатации, позволяющей их с легкостью трансформировать, перемещать в другое место установки, где осуществлять монтаж без особых затрат;
• высокой надежности, простоты обслуживания;
• компактности конструкции;
• большого разнообразия моделей различных конфигураций и расцветок (стандартными цветами являются белый, серый и черный, но возможно выполнение в любом оттенке);

Модели различных оттенков

• высокой степени защиты IP;
• удобству подключения источников света и добавления новых;
• прочности;
• меньшей пожароопасности по сравнению со стандартными кабельными системами;
• возможности организации управления освещением;
• высокой эстетичности;
• большого срока службы.

Недостатком шинопроводных систем является их цена, превышающая стоимость кабеля. Но, если рассмотреть организацию освещения в целом, учесть затраты на проведение монтажа, расходы по эксплуатации, применения шинопроводов — абсолютно оправдано с точки зрения экономической целесообразности.

Светильники, подключенные к кабелю

Еще одним недостатком можно считать необходимость предварительного заказа комплекта для конкретного проекта, так как из набора стандартных секций не всегда есть возможность изготовить нужную конструкцию. Соответственно, для изготовления и поставки необходимых деталей нужно время.

Устройство и особенности

Трековые светильники — это система, состоящая из двух частей:

светильник

направляющий профиль или трек

Внутри трека спрятаны медные шинки, по которым и подается напряжение до светильника.

Этот профиль называют шинопроводом.

Сам светильник имеет два поворотных рычажка. Один – для фиксации или отстегивания устройства от шинопровода.

Другой – для включения или отключения контактов-ползунков. Повернув этот рычажок, светильник можно прямо под напряжением перемещать вдоль трека.

А еще есть магнитные трековые системы. Там вообще все выполнено на магнитном принципе.

Отлепил светильник, приложив небольшое усилие, снял и примагнитил его в другом месте. Это как подключить зарядку от Macbook.

Попробуйте также легко заменить точечный светильник в натяжном потолке

Конструктивные особенности трековых шинопроводов

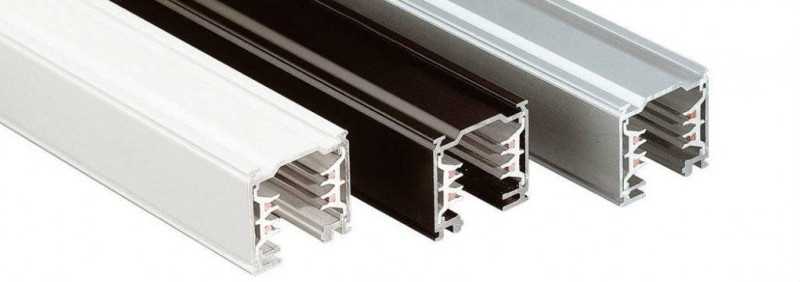

Шинопровод для трековых светильников представляет собой алюминиевый короб прямоугольной конструкции, внутри которого, в зависимости от количества фаз, проложено 2 или 4 токопроводника. Двухфазное подключение обеспечивают 2 проводника, а трехфазное — 4.

Трековые светильники для обычных и 3-х фазных шинопроводов имеют разную конструкцию и не взаимозаменяемы. Как правило, каждый светильник однофазной модификации имеет встроенный выключатель и переключатель фаз для 3-х фазного варианта.

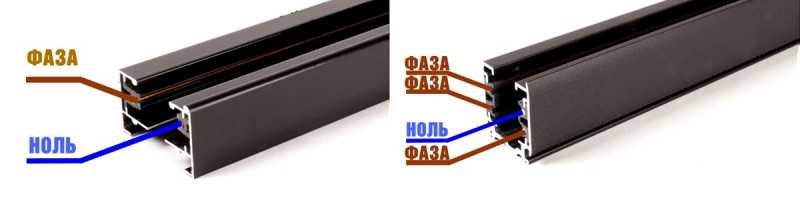

Различие однофазных и трехфазных шинопроводов

Особенность эксплуатации трековых светильников в однофазной сети 220 В и в трехфазной сети 380 В состоит в том, что напряжение между фазой и нолем в любой из этих сетей составляет одну и ту же величину — 220 В. Поэтому к любой из разновидностей шинопровода можно подключать светодиодные светильники на 220 В.

Еще одной особенностью 3-х фазных систем выступает возможность подключения к токоведущим проводникам одной и той же фазы обычной сети 220 вольт. Такая возможность предоставляет проектировщику формировать группы светильников для их раздельного управления.

Преимущества трехфазных шинопроводов

Появление трехфазных шинопроводов для светодиодных трековых систем освещения связано с двумя основными преимуществами:

трехфазное подключение снижает общую нагрузку на систему освещения, и дает возможность проектировать протяженные осветительные линии с общим управлением и одним подводящем кабелем питания. Особенно это достоинство оправдывает себя в больших торговых залах супермаркетов и крупных выставочных экспозициях;

три разных фазы подключения трековых светильников определяют независимость подключения к системе трех разных групп, подключенных к разным фазам. Включение в сеть любой из групп происходит с помощью своего выключателя.

Косвенным преимуществом 3-х фазной системы выступает встроенный переключатель конкретного светильника на одну из трех действующих фаз, что расширяет возможности проектировщика системы освещения.

Из недостатков трехфазной системы стоит отметить ее более высокую стоимость, по сравнению с однофазными аналогами.

Купить однофазные и трехфазные светодиодные светильники и шинопроводы для них вы можете на странице выбранной модели. Также для удобства клиентов оформлена клавиша «Купить в один клик».

Все о трековых светильниках и шинопроводе

Если вы задумываетесь о покупке трековых светильников это отличная идея, но чтобы оно отвечало всем вашим требованиям освещения, крайне важно понять, что собой представляют трековые светильники, как они работают, какие бывают и чем различаются, а также какие их преимущества перед традиционными источниками света. Если вы впервые планируете купить систему с трековыми светильниками, то вам будет полезно узнать немного азов о таких системах, чтобы сделать правильный выбор

Мы постарались кратко изложить основы касающиеся трековых светильников и не будем нагружать вас излишней информацией.

Какой бренд лучше – топ производителей

Что касается брендов, то совет здесь один – закупайте одного понравившегося производителя.

Ошибка №15
У низковольтных магнитных систем (48V-24V) светильники разных производителей не подходят к чужим шинопроводам.

То есть, они не взаимозаменяемы. Вы просто не сможете нарастить трек и повесить дополнительную светоточку, если это продукция не одной и той же фирмы.

Если же у вас получится каким-то чудом это сделать, то вы легко можете потерять гарантию на все оборудование!

А вот краткое резюме по трем ведущим производителям трековых светильников в нашей стране. Это чисто для понимания, где лучше применить то или иное решение.

Для просмотра информации по каждой вкладке нажмите на плюсик.

Ну и для тех, кто не особо притязателен ко всякого рода брендам

Подробнее

https://youtube.com/watch?v=1dudeu0SU1s%3F

Преимущества перед другими видами проводки шинопроводных электроцепей

Не зависимо от типа конструкции, условий монтажа и дальнейшей эксплуатации все шинопроводы обладают удобными свойствами для потребителей:

• Стандартные формы и разъемы соединяющихся элементов, что позволяет быстро собирать и разбирать шинопровод любой формы;
• Удобно транспортировать разобранную систему при переезде на другой объект;
• Высокая надежность в процессе эксплуатации, компактные составные части всегда легкодоступны для осмотра;
• Менее горючие материалы по сравнению с проводами и кабельной продукцией, при нагреве отсутствуют испарения ядовитых составляющих;
• Конструкция имеет эстетичный внешний вид и удачно вписывается в различные интерьеры;
• Прямоугольная форма токопроводящих частей снижает сопротивление и ограничивает реактивную составляющую энергии, что обеспечивает более экономичный режим работы. На производственных участках это очень важный показатель.
• Алюминиевые корпуса шинопроводов отлично отводят тепло и работают как радиаторы, не позволяя токопроводящим частям сильно нагреваться;
• Конструкция имеет высокую степень защиты от пыли, грязи и влаги IP55. Экранирующие свойства алюминия исключают влияние электромагнитных излучений на персонал и высокоточные электронные приборы расположенные поблизости;

Надо отметить, что не все осветительные модели шинопрводов имеют защиту IP55 и обладают хорошими экранирующими свойствами, но остальные качества им присущи. Некоторые производители гарантируют при соблюдении правил эксплуатации надежную работу своих изделий в течении 25 – 50 лет.

Высокую цену шинопроводных цепей можно посчитать как недостаток, но при длительной эксплуатации и необходимости переездов в другие здания или помещения затраты оправдываются. Особенно для производственных компаний при размещении оборудования и осветительных систем. Практически во всех случаях при установке станков, швейных, токарных или другого назначения к каждому подводится электропитание и освещение.

При переезде с одного места в другое, скрытую проводку с распределительными коробками из стен вырывать и забирать с собой ни кто не станет. Устанавливать в новом здании под свое оборудование новую электросеть не дешево, поэтому шинопроводные системы в этих случаях считаются оптимальным вариантом. Составные части быстро разбираются, перевозятся и собираются на новом месте по той схеме, которая соответствует местным условиям.

Особенности однофазного и трехфазного трекового шинопровода

На этот раз хотели бы поговорить о трековых системах освещениях, их многообразии и постараемся развеять несколько мифов на данную тематику. Собственно обо всем по порядку.

Трековые системы могут быть однофазного и трехфазного исполнения. Подобное разделение имеет определенный смысл. В однофазных вариантах имеется две токопроводящие медные шины, одна из которых является фазой, вторая нолем. Они могут располагаться как слева, так и справа сечения профиля. В трехфазных шинопроводах четыре жилы. Три из них фазы и одна ноль. Необходимо отметить, что соединительная фурнитура для каждого случая имеет аналогичное количество контактов.

Первым заблуждением для обычного потребителя является то, что однофазные трековые системы подключаются к сети 220 вольт, а трехфазные – 380 вольт. На самом деле все не совсем так. Конечно, 380 вольт можно подключить к группе трековых светильников, однако подобное решение встречается очень редко и, как правило, в крупных объектах, офисных комплексах, торгово-развлекательных центрах, где имеется соответствующая потребность в освещении. Во всех остальных ситуациях 380 вольт не используется. В нашем случае все светильники работают от бытовой сети, а шинопроводы подется 220 вольт.

В последнем случае возможно создание трех групп освещения. Соответственно необходимо использование трекового светодиодного светильника, рассчитанного на работу с трехфазным шинопроводом. У них должен иметься адаптер с возможностью выбора фазы питания посредством специального колесика с перемещающимися контактами. Практика же показывает, что зачастую электромонтажники не подключают питание к дополнительным шинам и не пользуются все преимущества многофункциональных трековых систем. Проверить это можно самостоятельно. Вполне вероятно, что поворачивая регулятор, удастся найти единственное его рабочее положение.

Как же реализовать все на практике? Для обычного непосвященного пользователя однофазная линия способна запитать по одной линии потребитель и регулироваться одинарным выключателем. Трехфазный трек шинопровод позволяет подключить три группы светильников. Соответственно столько же будет и режимов у выключателя. На этом простом примере удастся понять суть и преимущества описанного выше случая.

Второй миф заключается в том, что некоторые покупатели считают, что смысл есть в установке только лишь системы с тремя фазами. Ведь она дороже, она функциональнее, значит, будет лучше. И здесь есть интересные моменты. Дело в том, что подобные системы служат нам уже достаточно давно, и это еще с начала времен появления металлогалогенных ламп большой мощности. В глобальных проектах приходилось сталкиваться с вопросом колоссального расхода электроэнергии. Именно по этой причине и появились трехфазные шинопроводы, которые позволили распределить нагрузки по линиям равномерно. С приходом Led светильников необходимость в них отпала.

Однофазный трековый шинопровод закрывает не менее 80% потребностей относительно организации освещения современного пространства. Справедливости ради отметим, что трехфазные исполнения имеют шину с большей механической прочностью. Однако однофазные осветительные шинопроводы изготавливают с дополнительным ребром жесткости, благодаря чему профиль на 1 погонный метр способен выдерживать нагрузку до 10 кг. Сечение же токопроводящих шин и в одном, и в другом случае идентичное.

Так почему же трехфазные шинопроводы столь популярны? Во–первых, в серьезных проектах с огромным количеством трековых светильников может потребоваться распределение нагрузки по фазам. Во–вторых, трехфазная система – это тройной выключатель, возможность управления и группирования. Многие задачи легко реализовать с помощью пульта или интернет помощника. В–третьих, подобные трековые системы закладывают в проект просто по привычки, а заказчики во многие нюансы даже не вникают.

Итого достоинством шинопровода с тремя фазами является:

• Высокая механическая прочность;
• Возможность группировки светильников;
• Запас по нагрузке на сеть.

Минусами считается завышенная стоимость светильников, шинопровода и соединительной фурнитуры. Есть что – то общее между системами? Конечно! В первую очередь это заземление. И в одном и в другом случае оно организовано на корпусе. И, во вторую очередь, все необходимое для подключения имеется на сайте компании Гринлед.

Наши события

19 января 2022, 18:09
RusCable Insider #253 — Главные материалы 2021 года. Часть 1

14 января 2022, 10:54
RusCable Live — Эфир 14.01.2022

31 декабря 2021, 12:04
Новогоднее кабельное телевидение 2022 от RusCable.Ru! Спецвыпуск RusCable Review и подарки!

30 декабря 2021, 10:00
RusCable Live — Новогодний квартирник: как прошел 2021 год для отрасли. Эфир 30.12.2021

29 декабря 2021, 12:26
«Росстандарт» наносит ответный удар. Или не наносит? Орловский кабельный завод разъяснил позицию по делу СМТУ Росстандарта и будет подавать жалобу в Верховном суде

27 декабря 2021, 14:51
Ушел из жизни президент «Самарской Кабельной Кампании» и заслуженный кабельщик Анвар Бульхин
