Замена проводки в хрущевке своими руками: варианты и технологии

Замена старой проводки в хрущевке

Замена электропроводки в панельном доме вызывает много сложностей, обусловленных тем, что изначально для прокладки предусмотрены пустоты железобетонных плит. Нередко проблемы возникают при попытке перенести розетку, прибор освещения. Кроме того, на каждом этаже могут быть свои особенности, обусловленные «фантазией» электриков, выполнявших монтаж. Существует несколько возможностей прокладки сетей: по полу под стяжкой, по потолку под подвесной конструкцией, по стенам с дальнейшим оштукатуриванием. Эти способы позволяют обойтись практически без штробления.

Опытные мастера советуют попытаться воспользоваться путями, по которым проходили старые провода: швы между панелями, стыки между плитами, каналы. К сожалению, заменить электропроводку, которая спрятана в панели, практически невозможно. Штробы и выемки под распределительные коробки пробивают при помощи перфоратора, болгарки или штробореза. Предварительно на стене прочерчивают полоску, которая покажет конфигурацию планируемой электросети. Панель обычно плохо поддается штроблению, приходится скалывать ее по кусочку.

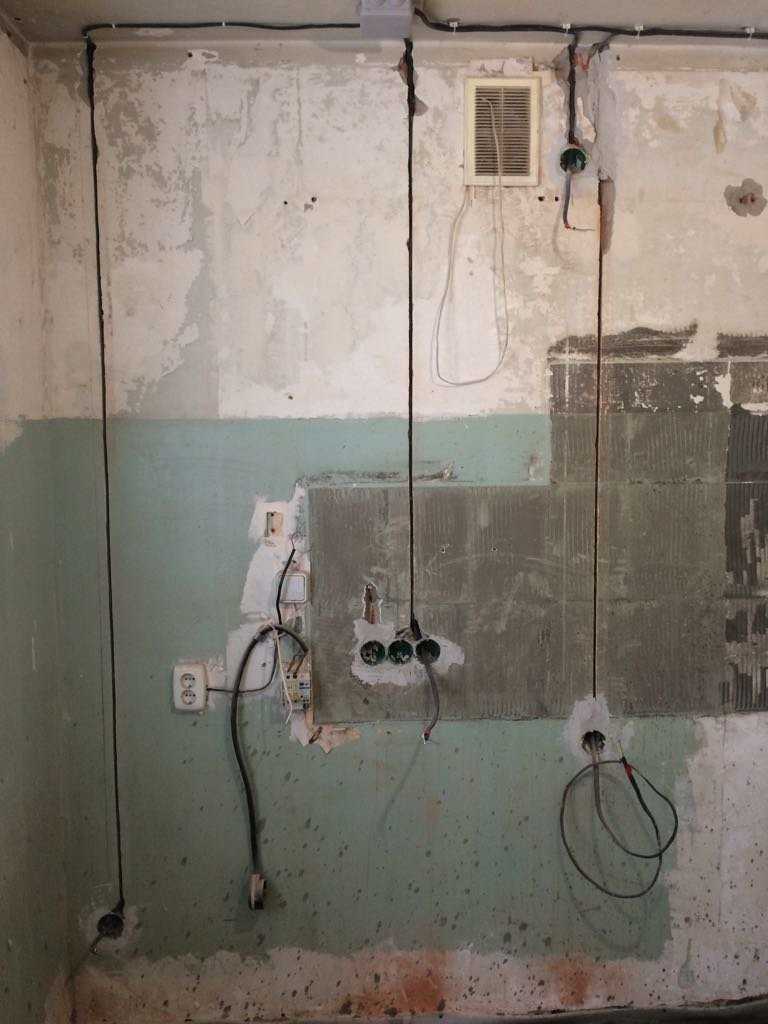

Штробу делают глубиной примерно 7-10 мм. Она может быть уменьшена, если толщины штукатурки достаточно, чтобы спрятать проводку. Выемку под коробку готовят диаметром около 80 мм. Замена электропроводки в доме своими руками требует тщательного соблюдения всех правил. Основными можно назвать следующие:

• расположение магистральных и распределительных линий строго вертикально или горизонтально;
• штробить плиты перекрытия запрещено;
• соединять провода только через коробки.

Подготовив канавки, переходят к укладке поводов. Чаще всего для фиксации пользуются алебастром или дюбель-хомутами. Раствор с шагом 20-25 см укладывают под жилу, слегка вдавливают ее. Работать нужно быстро, пока алебастр не схватился. Для хомутов придется подготовить отверстия, в которые вставляют дюбель.

Подробнее про замену электропроводки

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

Несколько советов по разводке электропроводки.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует «европейский стандарт», по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели – 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

Недостатки частичной замены электрической проводки

При выборе частичной замены электропроводки, проложив провода в одной из комнат, нужно будет запитать новые светильники и розетки от старой действующей распределительной коробки. Следует напомнить о том, что старая электрическая проводка обычно была из алюминиевых проводов. Если их напрямую соединить с новыми проводами из меди, возникнет электрохимическая несовместимость, что недопустимо.

Конечно, для этой цели можно приобрести специальные соединительные клеммы, которые представлены на современном электротехническом рынке в широком ассортименте. Но следует учесть все возможные трудности, связанные с их использованием.

К тому же в распределительной коробке может просто не быть свободного места для новых соединений либо старых соединений настолько много, что ломкие провода из алюминия потребуется подвергнуть перекоммутации.

Возникнут также и определенные сложности с равномерным распределением нагрузки и соответствием ей сечения электрических проводов в проводке. Если, к примеру, заменить в одной из комнат старую проводку, увеличив в ней общее количество «точек» и подключив новую проводку к уже имеющейся распределительной коробке, возникнет токовая перегрузка тех проводов, что питают эту коробку.

Все дело в том, что старая проводка практически во всех домах выполнена лишь одной питающей электрогруппой из алюминиевых проводов, сечение которых не соответствует значительной потребляемой мощности, а также количеству современных бытовых приборов.

В данном случае желательно запитать комнату, обойдя распределительную коробку. Для этого ее нужно подключить прямо к автоматическому выключателю в распределительном щитке.

Но даже такое решение нельзя назвать универсальным, так как провода, проложенные к электрощитку через весь дом (даже спрятанные в кабельный канал), вряд ли украсят жилище. А если в доме не планируется проводить ремонт, скрыть проводку в штробах не получится.

Таким образом, к минусам частичной замены электрической проводки можно отнести:

• увеличение мест коммутации электропроводки, что в будущем может стать потенциальным источником проблем;
• увеличение количества расходных материалов, поскольку все кабели надо будет сводить в распределительные коробки, а при полной замене они напрямую идут к электрическому щитку;
• повышение трудозатрат и, следовательно, стоимости замены электрической проводки в целом.

Прежде чем приниматься за частичную замену электропроводки, следует запастись инструментами. Для выполнения подобной работы понадобятся отвертки, перфоратор, болгарка, паяльник, клеммники, плоскогубцы, нож, уровень строительный, шпатель, а также фазоуказатель.

Замена проводки должна быть выполнена таким образом, чтобы в сети не возникало перенапряжение и не случались сбои. Следовательно, каждому прибору, включенному в сеть, должно хватать мощности.

Мощность напрямую зависит от сечения кабеля. Чтобы не ошибиться с выбором, следует произвести небольшой подсчет. Сначала сложить мощности всех бытовых приборов, которые планируется включать в сеть. После этого на каждый электроприбор необходимо дополнительно прибавить по 100 Вт, полученное в результате произведенных расчетов число разделить на 220.

Если итоговое число будет находиться в пределах 12—15, то для обеспечения всех приборов достаточной мощностью хватит проводки с сечением 1,5 мм2. Такой показатель является самым распространенным. Но в некоторых случаях результат получается более высоким. Здесь есть два варианта решения проблемы: проложить проводку большего сечения или провести от электрического щитка 2—3 линии кабеля. Второй вариант предпочтительнее, поскольку более толстая проводка сделает всю систему не слишком надежной и в результате вероятность сбоев будет велика.

Частичную замену электропроводки производят в несколько этапов. Сначала обесточивают жилище, затем еще раз проверяют, что ток действительно больше не поступает.

После этого заменяют проводку в выбранной комнате и подключают ее к распределительной коробке с помощью клеммников. Либо, как было сказано выше, запитывают новую проводку в обход распределительной коробки, проложив провода прямо к электрическому щитку.

Когда все провода уже подключены, их прячут в декоративные короба. В последнюю очередь монтируют розетки и выключатели.

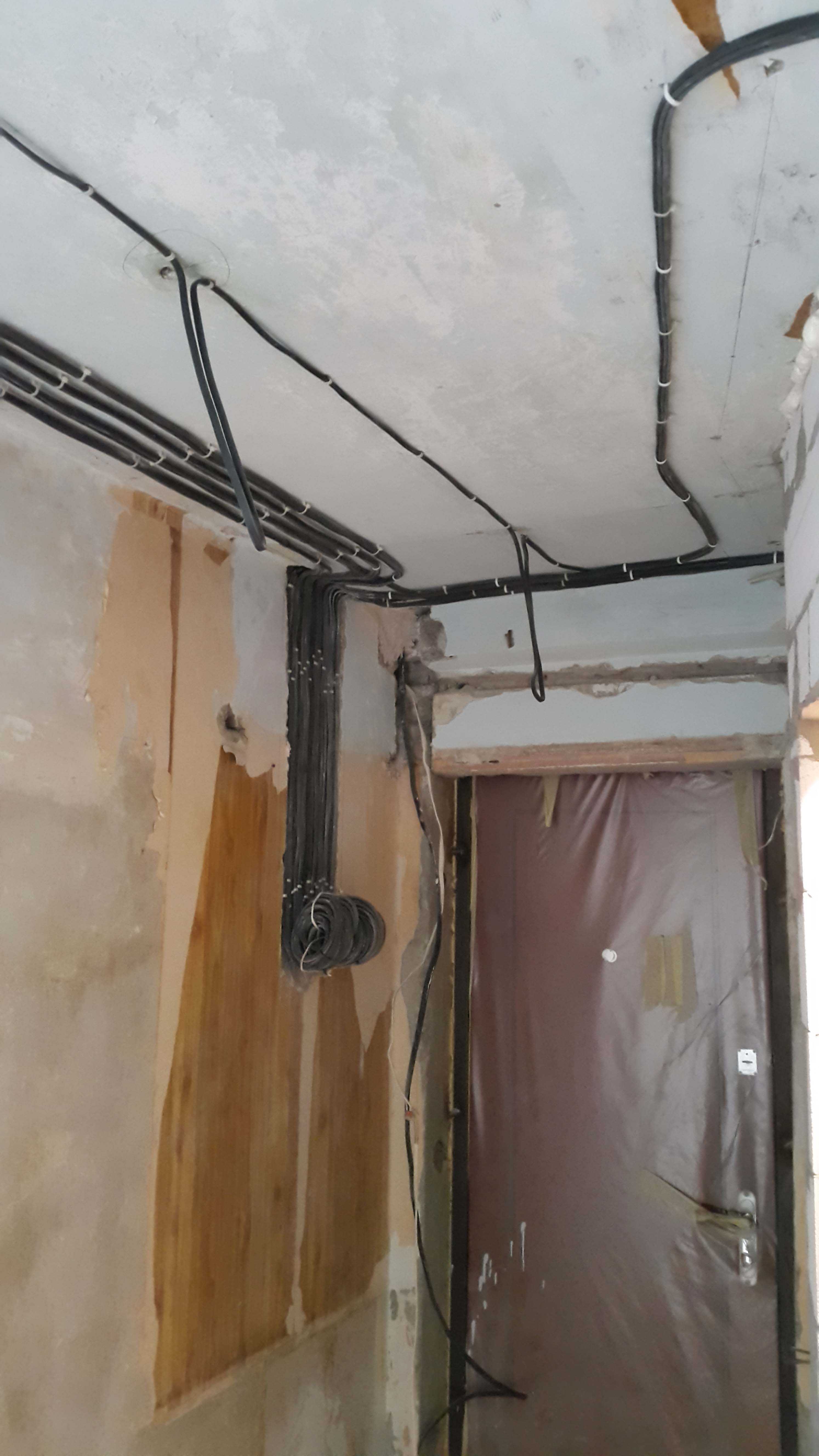

Монтаж проводки открытым способом

Мы не будем детально останавливаться на особенностях монтажа каждым отдельным способом, они во множестве описаны в предыдущих статьях. Поговорим только о преимуществах и недостатках каждого из них.

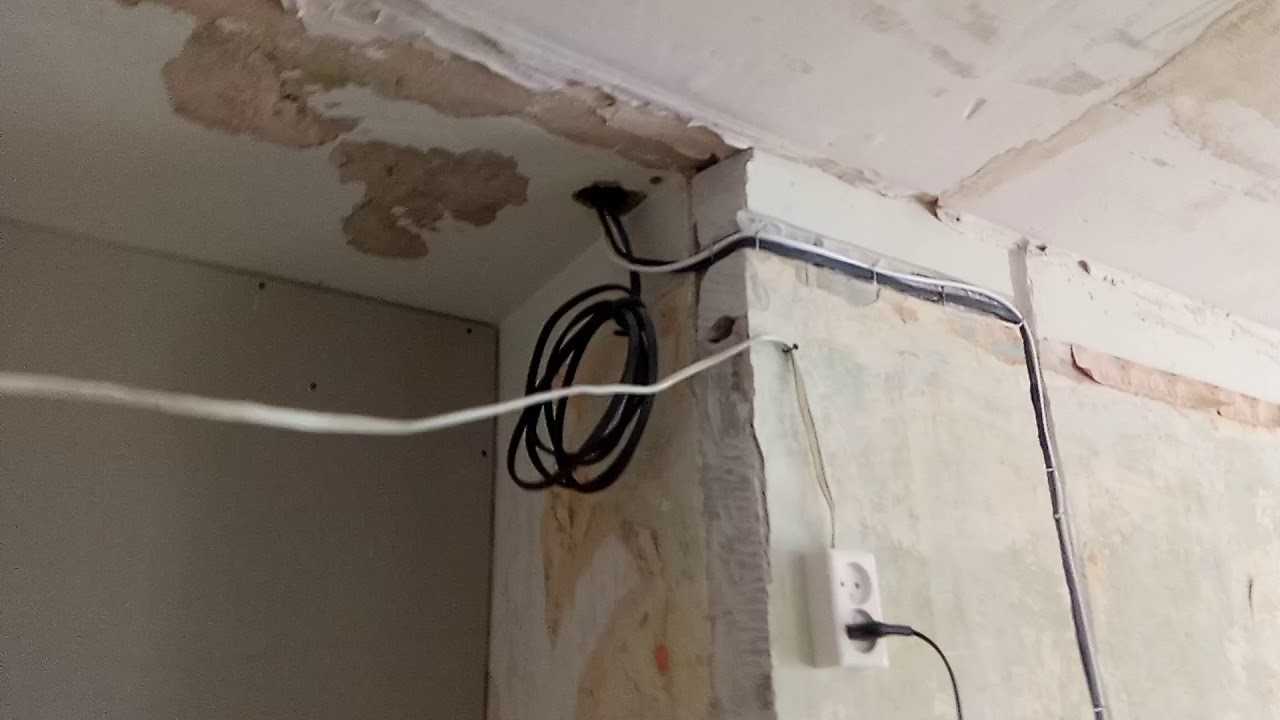

Внешний вид открытой электропроводки

Итак:

Согласно п.2.1.4 ПУЭ, открытой проводкой называется электропроводка, проложенная непосредственно по элементам строительных конструкций. К ней относится монтаж проводки в плинтусах и в специальных электротехнических плинтусах.

К преимуществам открытой проводки можно отнести:

• Возможность монтажа в уже отремонтированных помещениях. Ведь установка коробов для прокладки провода не подразумевает большое количество пыльной работы и разрушения строительных конструкций.
• Высокую степень ремонтопригодности. Ведь провод, проложенный в коробах, достаточно легкодоступен и в случае неисправности, его легко можно достать или заменить.
• Ввиду отсутствия необходимости выполнения работ по штроблению стен скорость монтажа скрытой проводки достаточно высока. Поэтому для небольшой по площади квартиры все работы можно выполнить буквально за один день.

Монтаж проводки скрытым способом

Скрытой проводкой называют электропроводку, проложенную непосредственно в элементах строительных конструкций. К ней относится проводка, проложенная под стяжкой, в полостях строительных конструкций и под подвесными потолками.

Скрытая электропроводка

К преимуществам скрытой проводки можно отнести:

• Благодаря ее скрытости от посторонних глаз, такой способ имеет более привлекательный внешний вид. При этом он не забирает и так небольшое пространство хрущевок.
• Схема электропроводки кирпичной хрущевки не предполагает использования дополнительных коробов для прокладки провода. Поэтому цена материалов значительно сокращается.
• Провод, проложенный скрытым способом, имеет более высокие параметры перегрузочной способности. Ведь кирпич или цементный раствор имеют более высокую теплопроводность в отличие от воздуха. Это позволяет лучше передавать тепло провода и снижает вероятность его перегорания.
• Требования пожарной безопасности к скрытой проводке менее жестки и не имеют массы ограничений по применению.

Подробности монтажа

Приведенный выше список требует некоторой конкретизации, дабы не допустить каких-либо ошибок при ремонте в двухкомнатной квартире.

Когда разрабатывается принципиальная схема разводки электропроводки, нужно учесть, что цепи питания (розетки) и освещения должны быть независимы.

Более того, желательно повесить на разные автоматы даже розетки в разных комнатах двухкомнатной квартиры, а еще лучше, если в каждом из помещений будут основная и дополнительная ветви питания.

25 амперного входного автомата для двухкомнатной квартиры будет вполне достаточно. Его коэффициент запаса по току не должен превышать 1,5, иначе может постоянно выбивать общедомовой автомат или, чего лучше, пострадать домовая электропроводка.

В соответствии с энергопотреблением разных комнат выбираются типы УЗО и толщина монтажного провода. Общеквартирное УЗО должно быть рассчитано на ток 50 А.

Кухня, как самый серьезный потребитель электричества, должна иметь две отдельные ветви медной электропроводки, сечением 4 кв. мм, с установленным на них 25 амперным автоматом и УЗО на 30 A.

Для остальных потребителей будет достаточно автомата на 16 A и УЗО на 20 A, использующих провод с сечением 2,5 кв. мм.

Составить хоть сколько-нибудь вразумительный план (топологию) электропроводки невозможно без плана двухкомнатной квартиры. Его можно найти в ДЭЗ или БТИ. На чертеже должны быть указаны две ветви или более, идущие в каждое помещение. Розетки должны запитываться отдельно от освещения.

Исключением является ванная комната, в которой, ввиду повышенной влажности не может быть ни розеток, ни распределительных коробок. Она оборудуется исключительно светильником потолочного типа, имеющим влагозащитным исполнением и, возможно, бойлером.

На чертеже не должно быть линий, ведущих на балкон. Это категорически запрещено ПЭУ. Отдельно нужно упомянуть умельцев, желающих обойтись без согласования и утверждения схемы и плана модернизации квартиры.

Любой опытный инспектор сразу заметит нарушения, просто проверяя показания счетчика. Штрафы сейчас отнюдь не шуточные. Поэтому к этому вопросу нужно отнестись со всей серьезностью.

Схема разводки электропроводки квартиры

• Категория:
• 4.5/11

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам. Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так –как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Последовательность действий

Учитывая необходимость штробления стен, обычно замену проводки в двухкомнатной квартире делают совместно с капитальным ремонтом. Конечно, можно использовать открытый вариант, не предусматривающий нарушения целостности стены, но в этом случае возникают вопросы к эстетике помещений в квартире, теплоотдачи проводов и предотвращения их механических повреждений, а также к ряду других факторов.

Иногда в двухкомнатных хрущевках проводку прячут под стяжку пола. Но в старых домах такой вариант может привести к повреждению электропроводки соседей, поэтому действовать надо аккуратно.

В общем случае можно определить следующие шаги при замене электропроводки в двухкомнатной квартире:

• создание схемы электрической принципиальной;
• определение топологии схемы применительно к конкретной квартире (на этом этапе проводится согласование и утверждение как плана, так и схемы);
• выполнив предыдущие пункты, можно определиться с количеством и сортаментом требуемых материалов и устройств, что сформирует смету;
• собственно, монтаж проводки выбранным способом;
• установка устройств (выключатели, розетки, автоматы, УЗО и прочее).

В завершение проводится контроль правильности соединений обычным мультиметром. Замена электропроводки в хрущевке завершена и можно приступать к наклейке обоев или другим работам по благоустройству квартиры.

Проблемы со старыми домами

Схема электропроводки в типовой 2-х комнатной квартире того времени подразумевала наличие в семье нескольких люстр, зачастую, просто лампочек, для освещения и простейших электроприборов типа утюга или радиоприемника.

Не у каждого был даже телевизор или холодильник. Сегодняшние потребности в бытовой электроэнергии в разы больше. Отсюда и проблемы с электропроводкой и схемами ее разводки.

Кроме того, алюминиевая электропроводка, использовавшаяся в те годы, не выдерживает ни какой критики по ряду причин.

Во-первых, с течением времени материал изоляции становится похож на хлебный мякиш, который разламывается даже при незначительном сгибании.

Именно поэтому провода ЛЭП подлежат замене не реже, чем в 20 лет. Выполнять же электропроводку в квартирах алюминиевым кабелем, не рекомендовано.

Во-вторых, электрокоррозия алюминия, находящегося под напряжением, возрастает многократно. Весьма вероятный в этом случае обрыв электропроводки может привести к непредсказуемым результатам, пожару в квартире, например.

Наконец, применение схемы с глухо заземленной нейтралью было продиктовано элементарным дефицитом цветных металлов в послевоенное время.

Лишь в конце прошлого века Россия приняла измененную схему (TN-C-S), что увеличило безопасность потребителей электроэнергии.

Поэтому, заменяя электропроводку в двухкомнатной квартире старого дома, ее жильцам нужно принимать меры по заземлению самостоятельно.

В список проблем входит еще несколько менее значительных недостатков. Схема проводки, к примеру, выполнялась методом ветвления, что обуславливало наличие множества скруток и не заизолированных участков токоведущих ее частей.

Ясно лишь то, что электропроводка в хрущевке требует именно замены. При этом цель ее заключается в отказе от алюминия в пользу меди.

Узнайте больше о монтаже и замене электропроводки

[vc_column width=»1/1″]

Проводка в квартире своими руками выполняется по правилам, которые регламентируются ГОСТами и противопожарными нормативами:

• Розетки, счетчики разделительные коробки для удобства обслуживания устанавливаются в легкодоступных местах.
• Выключатели крепятся на высоте 900 мм от пола.
• В санузлах разрешены только специальные влагозащищенные розетки.
• Эргономичная высота размещения розеток 300 мм от пола.
• Запрещено устанавливать розетки ближе чем на 500 мм от газопровода и металлических элементов: батареи, трубы, раковины и пр.
• На каждые 6 м2 — 1 розетка, на кухне не менее 3.
• Если запланирована полная замена проводки, кабель прокладывается по вертикальным и горизонтальным линиям, должна быть составлена схема. По горизонтали – 200 мм от потолка, плинтуса, балок, по вертикали – 100 мм от стыка стен, окон, дверей.
• В санузлах рекомендуется скрытая проводка, или открытая с использованием кабеля.

Замена проводки в панельном доме своими руками сопряжена с некоторыми сложностями. Главное ограничение —  штробить потолок и несущие стены строго запрещено!

Новая электропроводка в квартире панельного дома должна монтироваться в старые штробы и пустоты в перекрытиях, на видео эти особенности хорошо показаны. Если это по каким-либо причинам невозможно или требуется разместить розетки и выключатели по новой схеме, проводка ведется поверх стен, а затем зашивается листами гипсокартона или др. материалом. Конечно, это приведет к уменьшению площади квартиры, если вам это решение не подходит, остается только открытая проводка.

При монтаже обшивки применяются распределительные и установочные коробки, предназначенные для полых стен.

В связи с увеличением количества электроприборов, во избежание аварийных ситуаций в электросети, необходима замена проводки

Здесь важно выбрать правильное сечение провода. В квартирах максимальный ток при длительных нагрузках ≈ 25 ампер, согласно нормативам ПУЭ сечение медной жилы:

• Для розеток кабель диаметром 2,5 мм2, соответственно сечение 5 мм2, 25 А, 5,9 кВт.
• Для осветительных приборов можно использовать жилу диаметром 1,8 мм2, поперечное сечение 2,5 мм2.
• Для электроплит и духовок – диаметр жилы 4,5 мм2, сечение – 16 мм2, 38 А.

Алюминиевая проводка значительно уступает медной по длительности допустимых нагрузок. Например, для алюминиевых жил диаметром 2,5 мм2 максимальная нагрузка 4,4 кВт, что соответствует 20 А.

Замена электропроводки должна осуществляться не только на основе расчета мощности и материала изготовления жилы, так же необходимо учитывать длину кабеля, количество жил, способ прокладки, вид изоляции.

Для расчета необходимо сделать чертеж, с указанием мест, где будут расположены: выключатели, розетки, светильники, ТВ, посудомойка, бойлер, и т.д.

Например, нам требуется проводка в хрущевке, 2 комнаты. Считаем, сколько будет отдельных линий:

• плита;
• стиральная машина;
• розетки на кухне – 2 линии, по одной — в 1 и 2 комнате;
• свет;
• накопительный водонагреватель – 1.

Получается 8 электролиний. Считаем метраж провода:

• плита ≈ 20 м ВВГ – 3х4мм2;
• розетки ≈ 100 м ВВГ- 3х2,5 мм2;
• освещение ≈ 100 м ВВГ – 3х1,5 мм2.

8 отдельных групп = 8 автоматов:

• свет — 16 А;
• плита — 32 А;
• водонагреватель — 16 А;
• розетки — по 25 А.

А также: вводной двухполюсный автомат — 50 А, УЗО общее — 63А, 30 мкА — ток утечки. Можно установить УЗО по группам или дифференциальные автоматы, но цена будет выше.

Расходники: подрозетники, саморезы, дюбеля, коробки электрические распаяные, гофротруба, если провода будут зашиты гипсокартоном, алебастр – 20 кг, изолента.

Приблизительно в одной комнате замена проводки обходится в 120$, столько же на кухне, в ванной – 80-90$, в прихожей — 100$. А дополнительно придется заплатить за штробление стен из кирпича 3$ м/п, из бетона 3,2$ м/п, проложить кабель-канал – 1,5$ м/п.

Если вы решили самостоятельно поменять проводку в квартире, придется потратится только на материалы, для 2-комнотной квартиры выйдет 150-200$, в зависимости от качества материала.
