Как правильно сделать разводку электрики в квартире

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

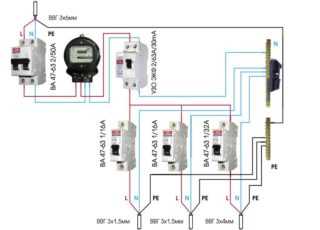

На фото изображена схема питания всей квартиры через УЗО

Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм2.
Соответственно для групп на 16А не менее 1,5 мм2. Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

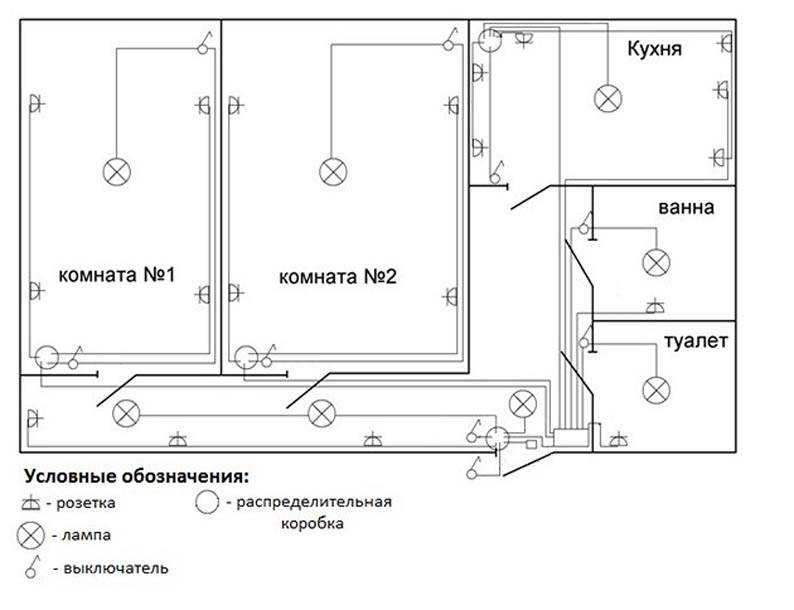

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм2;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

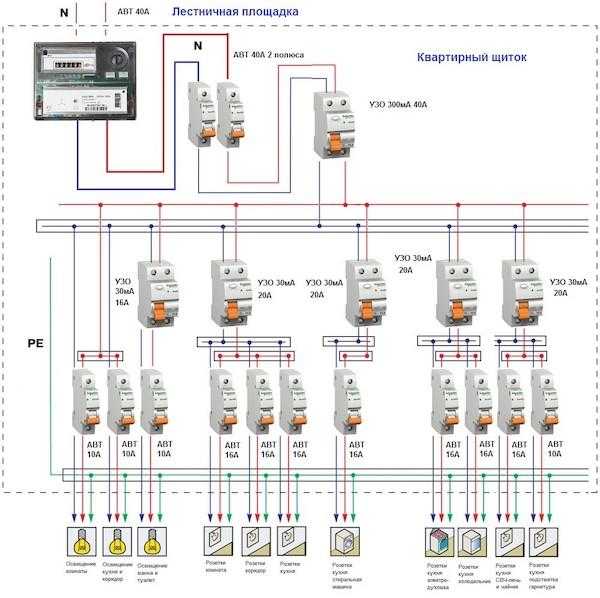

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Схема проводки 2-х комнатной квартиры

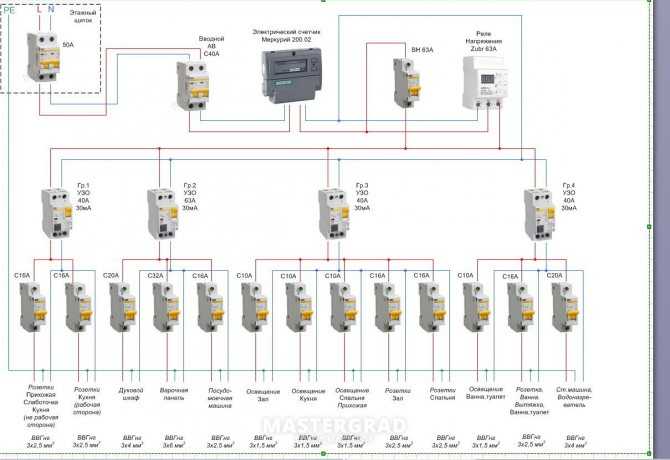

Всех приветствую! Собираюсь делать замену проводки в своей квартире (новостройка, , однофазное питание, без газа). На данный момент имеется АВ на 50А в этажном щитке, в квартире дифавтомат на 40А, счетчик и три АВ (освещение, розетки, розетка на электрическую плиту). Прошу оценить и покритиковать схему. Кон диционеров и теплых полов не будет. Щиток на 36 модулей, все впритык.

Аййдар , вместо выключателя нагрузки лучше бы воспользоваться переключателем.

jaja , Вы про ВН!? Я его поставил как байпас, при поломки или замены реле напряжения.

Аййдар , хрень какая-та!

dmitrovski , что именно?

переключатель – чтобы получилось как-то так:

jaja , понял, спасибо

Аййдар , да хотя бы номиналы узо, по каким кртериям вибирали? почему освещение+ розетки+бойлер, см под одним узо?

jaja , конечно нет, только с такой расстановкой, ВЫ возвращаетесь в 70-е годы. я смотрю здесь все мастера, которые просят покритиковать схему сборки щитов. всем кажется, что может быть проще!? про другие виды работ не спрашивают- потому что надо делать руками- малярку, плитку и т.д. зато в элекрики все Ассы

dmitrovski , номиналы УЗО выбирал по общей нагрузке автоматов в группе, взять больше!? освещение+ розетки+бойлер – переделаю есть еще замечания по схеме? P.S. Схему сюда я выложил, что бы услышать замечания и рекомендации опытных электриков и монтажников, а не для того что узнать “хрень” эта схема или не “хрень”. Может она и не совсем правильная, так подскажите где там ошибки. Буду премногом благодарен!

А вроде бы тут с УЗО всё нормально. Разве что то УЗО, что на 63А, можно заменить на 40А, т.к. сверху всё равно есть защищающий автомат на 40А.

У вас на духовой шкаф целых 20 ампер. А на этой линии у вас появится розетка на 16 ампер. Устраняйте.

Безотносительно начинки шкафа, не берите всё “впритык”. Если у Вас шкаф 36 модулей, то собрать спокойно можно когда модулей в щитке будет порядка 30. Если уж набралось 36 модулей, то вам надо брать следующий по размеру шкаф, так, чтобы на каждой рейке оставалось хотя бы по два, а лучше по 3-4 свободных места.

а в розетке вилка на 16 ампер, ну или на 6 и что?

А в розетке вилка на 16 ампер и прибор потребляет максимум 16 ампер в кратковременном режиме. А суть защиты – быть меньше, а не ” побольше, чтобы не выбивало“.

Подготовка плана: что важно знать?

Если Вы решили своими руками создать схему электропроводки для квартиры с 2-мя комнатами, существуют некоторые нюансы, о которых не стоит забывать.

1. Систему света и систему розеток не рекомендуется проводить под один и тот же автоматический выключатель. Обе линии, освещения и силовую, лучше всего разделить на группы. Это поможет распределить нагрузку на провода. Так, один автомат может отвечать за свет в ванной и коридоре, а второй — в спальне и зале. Распределение нагрузки является важным момент для проведения электричества в квартирах с любым количеством комнат.
2. Создать план электропроводки квартиры с 2-мя комнатами вам поможет копия плана жилья. Это поможет наиболее точно провести разметку, так как такие документы являются официальными и отражают точные размеры жилья.
3. Правила устройства электроустановок не нормируют высоту расположения розеток и выключателей. Поэтому размещение можно установить наиболее комфортным для вашего использования.
4. Распределительная коробка — особенный момент для каждой комнаты, и это обязательно нужно учесть при создании плана электропроводки в квартире с 2-мя комнатами.
5. Балконы зачастую лишены электричества. Но если Вы всё же хотите добавить свет в это пространство, проведите его от распределительной коробки из ближайшей к балкону комнаты.
6. Щиток должен содержать в себе устройство защитного отключения, или УЗО. Необходимо снабдить его и автоматическим выключателем. Это поможет защитить дом от замыкания и других неприятных непредвиденных ситуаций.
7. Бывает, что комнаты в квартире с 2-мя комнатами извилисты (так выглядит коридор на втором плане, которые мы разместим ниже). В этой ситуации стоит включить в план электропроводки несколько потолочных светильников и выключатель с двумя клавишами, для лучшей работы и освещение.

Эти советы помогут Вам помнить о самых важных вещах касательно электропроводки в квартире с 2-мя комнатами, о которых не стоит забывать при проводке электричества в доме. Далее мы покажем два стандартных плана, которые хорошо иллюстрируют стандартные проводки и помогут Вам создать свою собственную схему.

Особенности монтажа в хрущевке

Схема выбранной проводки для прокладки в хрущевке стандартной планировки двухкомнатной основывается на группах потребителей. К ним относят осветительные устройства, бытовые и силовые розетки, санузел и коридор. Обустройство осуществляется по двум технологиям.

Скрытый способ

Внешний вид канала для проводки в нижней части потолочной распредкоробки

В кирпичных или панельных домах допускается укладывать провода тремя способами:

• Внутри потолка – трасса от распредщитка идет по вертикали, пускается по штробам или в гофре. Внутренние потолочные плиты уже имеют каналы, откуда можно протянуть кабели питания к светильникам, выключателям, розеткам. Проводка идет перпендикулярно, не опускаясь по горизонтали ниже 15 см. У каждого распредкороба есть индивидуальный автомат.
• Под штукатурку – провода заводятся в просверленные заранее отверстия, фиксируются, выводятся к потребителям. Линии маскируются слоем штукатурки, что предотвращает их повреждение от колебаний напряжения.
• Под полом – магистраль проводится под напольной поверхностью. Укладываются каналы-трубы, которые затем заливаются раствором. Линии для розеток и освещения маскируются монтажным коробом либо трубой.

Открытый способ

Проводка в плинтусе

Открытый вариант используют при невозможности организации электросети другим способом. Существует несколько методов:

• На скобах – для розеток нужны медные провода с сечением 2,5 мм2, для освещения – 1,5 мм2. В качестве скоб применяют металлические полосы, фиксируя их так, чтобы негорючая часть выходила за магистраль на 1 см.
• В трубах – гофрированные гибкие изделия исключают выравнивание поверхности. Диаметр трубы равняется общей толщине проводников, умноженной на 2. Крепление производится на шурупы, клипсы, дюбеля и гвозди. Каждый элемент удаляется друг от друга на 20-40 см.
• В коробах – металлический или пластиковый кабель-канал и плинтус оснащается съемной крышкой на защелке. Основная сложность работы – правильное крепление на шурупы, дюбеля или скобы. Розетки можно монтировать сразу на короб.

Скрытый и открытый монтаж проводки в квартире

Сейчас в большинстве квартир используется скрытая под штукатуркой электрическая проводка. В перегородках гипсокартона, провод протягивают в специальном защитном рукаве. Наружная проводка в кабель-канале выглядит не эстетично, такой способ прокладки проводника больше подойдет для офисных помещений. В квартире кабель-канал прокладывают как исключение.

Электропроводка в кабель-каналеэлектропроводка в кабель-канале

Для установки скрытой проводки в стене делается углубление до 2 см. Такое действие осуществляется лишь при полной разметке стены. Наряду с этим, углубления для розеток и выключателей делают вертикально над этими установками, но не по диагонали, пытаясь сократить путь прокладки проводника. Проводник для потребителей должен быть уложен прямо – перпендикулярно.

Предварительное крепление провода проводится с использованием дюбель — хомутов, а после этого штукатурится. Отличный вариант, когда провод протягивается в защитном рукаве, но это приводит к увеличению себестоимости электрической проводки. Защитный рукав дает возможность протянуть провода, не нарушая штукатурку в будущем, если понадобится замена или ремонт электропроводки.

Наряду с этим, применение защитный рукав или труба создают защиту электрической проводки.

Электропроводка в защитном рукавеэлектропроводка в защитных рукавах

В основном, для проведения электропроводки в квартире используется медный провод в ПВХ изоляции. Проводник должен быть одножильным, он намного меньше окисляется наряду с многожильным медным проводом.

Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок. Крепление подрозеточных коробов проводится с помощью смеси алебастры или ротбанд.

Линии электропитания, стоит прокладывать, начиная от щита, который установлен при входе в квартиру отдельно для розеток и освещения. После этого через распределительные коробки  делается разводка электричества по всему помещению. В соединительных коробах остается небольшой запас провода до 10 см для последующего расключения. Необходимо отметить, что такой тип разводки используется довольно давно, и в большинстве старых жилых помещений он сохранился и поныне.

Распределительная коробка для расключения проводов

электропроводка заведена в распределительную коробку

Расчет и выбор схемы электроснабжения

Расчет проводки

Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм 2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки. Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм 2 . Соответственно для групп на 16А не менее 1,5 мм 2 . Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Проблемы со старыми домами

Схема электропроводки в типовой 2-х комнатной квартире того времени подразумевала наличие в семье нескольких люстр, зачастую, просто лампочек, для освещения и простейших электроприборов типа утюга или радиоприемника.

Не у каждого был даже телевизор или холодильник. Сегодняшние потребности в бытовой электроэнергии в разы больше. Отсюда и проблемы с электропроводкой и схемами ее разводки.

Кроме того, алюминиевая электропроводка, использовавшаяся в те годы, не выдерживает ни какой критики по ряду причин.

Во-первых, с течением времени материал изоляции становится похож на хлебный мякиш, который разламывается даже при незначительном сгибании.

Именно поэтому провода ЛЭП подлежат замене не реже, чем в 20 лет. Выполнять же электропроводку в квартирах алюминиевым кабелем, не рекомендовано.

Во-вторых, электрокоррозия алюминия, находящегося под напряжением, возрастает многократно. Весьма вероятный в этом случае обрыв электропроводки может привести к непредсказуемым результатам, пожару в квартире, например.

Наконец, применение схемы с глухо заземленной нейтралью было продиктовано элементарным дефицитом цветных металлов в послевоенное время.

Лишь в конце прошлого века Россия приняла измененную схему (TN-C-S), что увеличило безопасность потребителей электроэнергии.

Поэтому, заменяя электропроводку в двухкомнатной квартире старого дома, ее жильцам нужно принимать меры по заземлению самостоятельно.

В список проблем входит еще несколько менее значительных недостатков. Схема проводки, к примеру, выполнялась методом ветвления, что обуславливало наличие множества скруток и не заизолированных участков токоведущих ее частей.

Ясно лишь то, что электропроводка в хрущевке требует именно замены. При этом цель ее заключается в отказе от алюминия в пользу меди.

Отличительные черты планировки хрущевок в кирпичных домах

При рационализации строительства панельных домов было принято решение заменить железобетонные панели, которые в то время использовались для строительства на силикатный кирпич. Его было удобно перевозить на место стройки. Был заново разработан новый проект, который немного отличался от разработанного до этого для панельных зданий.

Было разработано новое архитектурное новшество, которое подразумевало переделку комнат с использованием продольного расположения. Это уменьшало количество однокомнатных квартир в жилом доме. Изменились также габариты кухни – они стали меньше, но увеличилась площадь, которую занимают кладовки и добавились лоджии.

Угловая 2 комнатная хрущевка отличается измененной планировкой, которая выводит окна на две стороны, и существует возможность обзора улицы с разных ракурсов. На этом плюсы этой жилплощади заканчиваются. При возведении панельных домов стены делались тонкими, что уменьшало их теплоизоляционные свойства.

В кирпичных домах, где стены достаточно толстые (полметра и больше), такая проблема с промерзанием угловых стен не бывает такой актуальной. В таких помещениях намного теплее и комфортнее.

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем. Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст. Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Многоуровневое разделение схемы питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт. Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер. Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы. Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее. Это оборудование создает серьезные нагрузки на электрическую сеть. Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов. Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44

При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены. Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Возможные варианты для хрущёвок

Внимание я заострила именно на этом типе квартир не просто так. Именно в них существует крайняя необходимость перепланировки. Рассмотрим некоторые ситуации и пути их решения

Рассмотрим некоторые ситуации и пути их решения.

Как мы уже выяснили, кухня в такой квартире непозволительно маленькая. Если в ней живёт один человек, тем более мужчина-холостяк, то для него это вряд ли будет проблемой. А для пар, особенно с детьми, расположение на такой площади будет очень неудобным.

Поэтому самым оптимальным и лучшим выходом для расширения площади станет объединение кухни и смежной комнаты. Полученная в результате сноса новая площадь по-другому разделяется между двумя помещениями. Иногда для зоны кухни забирают всю полученную площадь и делят на функциональные зоны столовой или гостиной декоративными элементами. Но чаще всего это просто перенос стенки.

Красивый дизайн маленькой кухни

В двухкомнатной хрущёвки семье с детьми некомфортно проживать не только из-за маленькой кухни. Обычно детям отдаётся обособленная комната, а родительская спальня одновременно выступает залом или гостиной. Это очень удобно для родителей, так как средняя комната проходная, в ней не обеспечивается приватность, она совмещает функции двух помещений.

Не бойтесь делать что-то новое!

Вариант разделения гостиной и спальной зоны

Совет
В этом случае стоит экспериментировать с перегородками их можно смещать или устанавливать новые дополнительные. Иногда решает проблему вариант переноса дверей.

Возможно, вы слышали о такой форме двухкомнатных квартир, как «трамвайчик», которая является самой нелюбимой из существующих у многих. Но её очень легко можно превратить в жильё с раздельной планировкой и дополнительной кладовкой.

Некоторые хрущёвки буквально в изобилии оснащены кладовыми. Часто жильцы устраняют между ними перегородки, расширяя полезное пространство жилой площади.

Квартира трамвайчик в современной обработке

Иногда можно встретить вариант с достаточно крупной площадью. В этом случае двухкомнатную квартиру можно превратить в трёхкомнатную: проходное помещение оставляют нетронутым или превращают в гостиную, а дальнюю комнату делят на две небольших спальни.

Разделяем и изолируем комнату

Наиболее удачной планировкой для жильцов двухкомнатной квартиры считается раздельная – когда в каждую комнату можно попасть из коридора. Существовать в такой квартире семьям более удобно. Родители и дети имеют индивидуальное изолированное пространство.

Что можно изменить в такой квартире? Здесь наличие комфорта и удобства обеспечено, поэтому можно последовать за модными тенденциями и совместить кухню с гостиной, превратив часть квартиры в небольшую студию. Этот вариант подойдёт парам без детей или одиноким жильцам.

Предлагаю ещё один вариант расширения полезной площади квартиры. Он не самый новый, но, возможно, вы успели забыть о нём забыть. Он заключается в объединении комнаты с балконом или лоджией.

Для этого необходимо предварительно утеплить стены балкона и обеспечить качественное остекление. Обычно удаляют оконную и дверную раму, а оставшуюся часть стены переделывают под арку, скругляя углы. Иногда, следуя дизайнерским задумкам, можно оставлять ту часть стены, которая служила раньше подоконником.

Это будет Вам интересно:

Улучшенная планировка 3-х комнатной квартиры в панельных домах: 160+Фото обдуманного пространства

Варианты дизайна комнат в квартире (150+ Фото): только топовые тенденции

Планировка 1-й (однокомнатной) квартиры от (210+ Фото) «А» до «Я» все стили

С чего начинать замену электропроводки

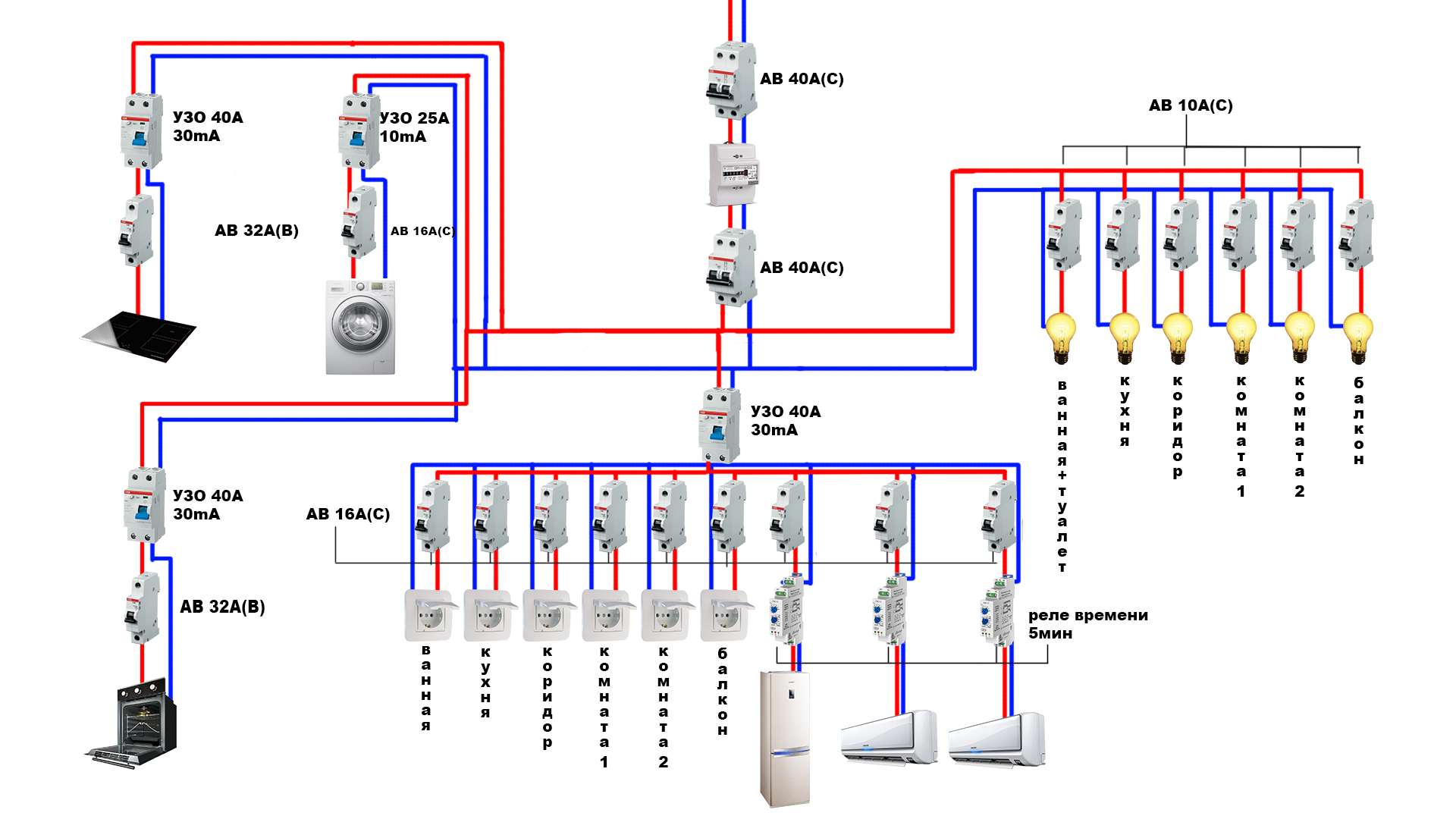

Структурная схема электропроводки квартиры

На подготовительном этапе составляется план-схема новой проводки в двухкомнатной квартире. Он согласовывается в БТИ и Энергосбыте. Подготовка также включает:

1. Визуальный осмотр линии на предмет видимых повреждений.
2. Составление чертежа с электрическими системами всего дома.
3. Закупка расходных материалов – розеток, кабелей, выключателей, коробок.
4. Поиск нужных инструментов – перфоратора, болгарки, индикатора, бокорезов, уровня, фонаря, монтажного ножа, пассатижей, паяльника, тканевой изоленты.

Провод с припусками покупайте после проведение замеров длины трассы.

Расчет мощности

Примерная мощность различных электроприборов

Заменить электрику нужно так, чтобы в дальнейшем не происходили сбои и перенапряжения сети. Мощность линии подбирается с учетом всего электрооборудования и зависит от сечения кабеля. Понадобится сделать несколько расчетов:

1. Суммировать мощностей всей техники, подключенной к электросети.
2. Добавить +100 Вт на каждый прибор.
3. Разделить итог на 220.

Если результат равняется 12-15, допускается использовать кабель с сечением 1,5 мм2. Для квартиры стандартной планировки этого достаточно.

Когда на линии большая нагрузка, допускается увеличивать сечение кабеля, обустраивать коммуникации по двухпроводной или трехпроводной схеме.

Схема питания квартиры

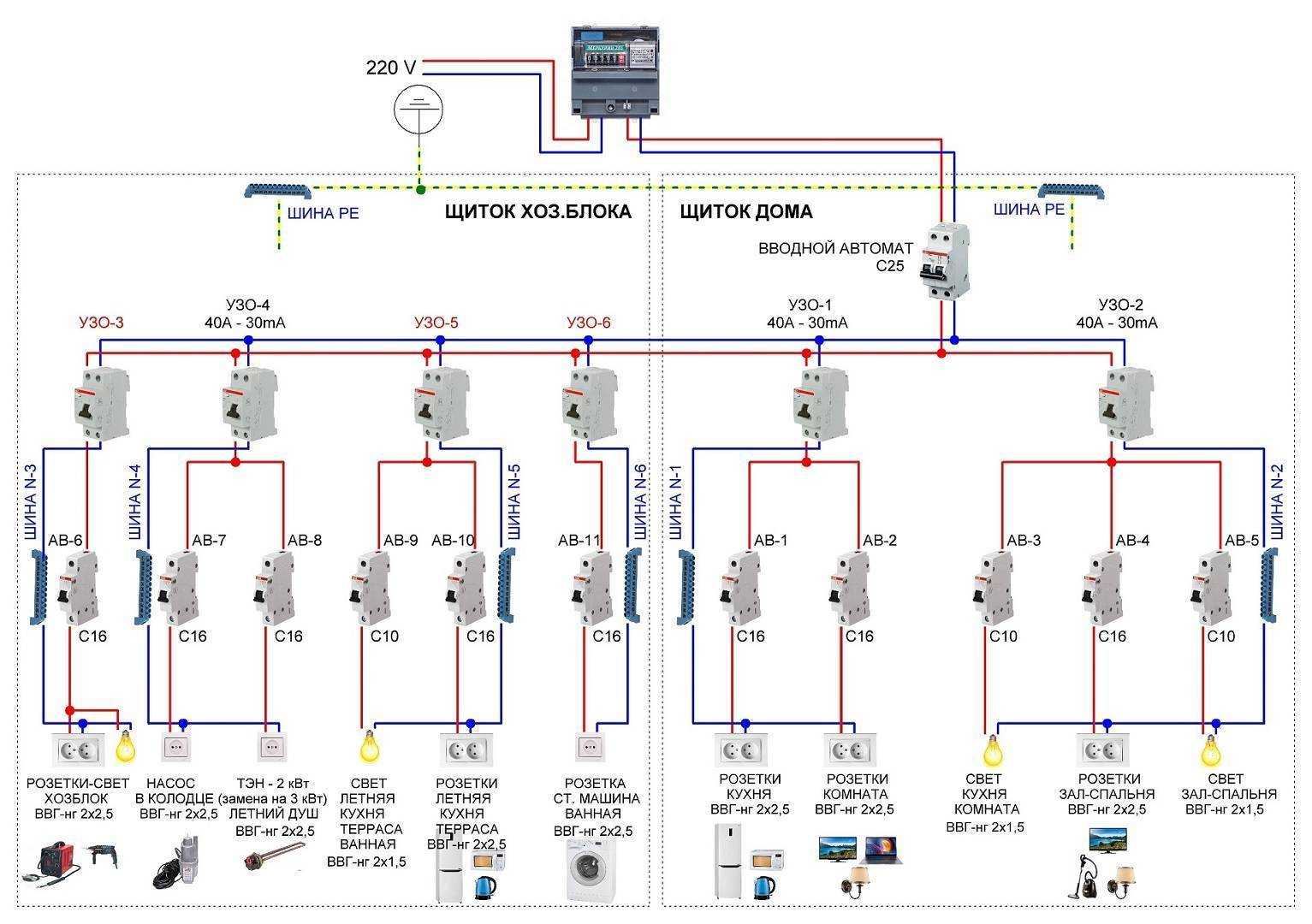

Схема питания квартиры через УЗО

В старых домах на каждом этаже стоит электрощиток, где находится счетчик, пакетный переключатель, защитные автоматы. Поэтому когда проектируется схема проводки в двухкомнатной квартире, стоит сделать независимую цепь питания и освещения, спланировать основные и дополнительные ветви. В хрущевках допускается использовать следующие варианты подключения:

• Параллельное – энергия поступает на потребитель от источника питания по собственной линии. К однофазному прибору подводят трехжильный кабель, к трехфазному – пятижильный с проводами фаз А, В, С, нуля и земли. Подобная схема предусматривает организацию для каждого потребителя собственной линии и установку индивидуального УЗО.
• Последовательное – от одного источника питания протягивается кабель, а потребитель подключается к нему на определенном расстоянии. Для реализации схемы понадобится провод с большим сечением и штробы в стенах. Источником энергии будет генератор, выдающий номинал 220 В. Для экономии можно протянуть электрический кабель от щитка до конкретного потребителя.
• Последовательно-параллельное – схема применяется в большинстве квартир. Распредкоробка рассчитана на потребителей, сгруппированных по типу (бойлер, розетки, свет) или расположению (кухня, спальня, ванная).

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.
