«умная» защита от протечек воды в квартире

Датчик протечки воды на транзисторе 2N5551

Это наиболее простая, но вполне надежная схема, которую может собрать даже начинающий радиолюбитель.

Состав деталей

Кроме датчика влажности для работы электрической схемы потребуется:

• биполярный NPN транзистор 2N5551 или один из его аналогов: ВС517, ВС618, ВС 879, 2SD1207, 2SD1853, 2SD2088;
• светодиод VD1;
• элемент питания на 3 вольта, например, плоская литиевая батарейка;
• трехвольтовый пьезоизлучатель;
• соединительные провода.

Все эти детали помещаются в небольшую пластиковую коробочку, служащую корпусом и соединяются пайкой навесным монтажом.

Алгоритм срабатывания датчика протечки довольно прост. В сухом положении контактных площадок транзистор VT1 закрыт и через его полупроводниковый переход коллектор-эмиттер ток не проходит.

При появлении воды в датчике влажности между электродами возникает замыкание, положительный потенциал элемента питания поступает на базу транзистора и открывает переход от коллектора к эмиттеру.

Через пьезоизлучатель и параллельно подключенный светодиод начинает протекать ток. Включается звуковой и световой сигнал, оповещающие жильцов о повышенной влажности.

Сборку и работу подобной схемы на базе транзистора BC517 можно посмотреть в коротком видеоролике владельца “Руки из плеч”.

Как сделать датчик влажности

Он является общим элементом для любой из трех рассматриваемых схем и работает за счет электропроводности воды.

Датчик делают из двух электродов, которые могут располагаться в или вертикали относительно друг друга.

Горизонтальная конструкция контактных площадок

В состав входят два сухих электрода, которые могут быть различной конфигурации. Их удобно вырезать из фольгированной стеклопластиковой или гетинаксовой платы, прорезав не ней изолирующие дорожки.

С формой и габаритами датчика влажности можно поэкспериментировать, тщательно подобрать их к конкретным условиям размещения. Если нет под рукой платы, то контактные площадки вырезают из обычной фольги или жести, наклеивая их на плоскую диэлектрическую поверхность.

На один электрод подводится положительный потенциал электроэнергии, а на другой — отрицательный. Они разнесены на одинаковое расстояние, отделены воздушным зазором, обладающим высокими диэлектрическими свойствами.

Когда на электродах появляется влага, то через ее слой начинает проходить электрический ток, который изменяет состояние электронной схемы датчика протечки, вызывая срабатывание световой и звуковой сигнализации.

Вертикальная конструкция контактных площадок

Две полоски фольги размерами примерно 10х40 мм (габариты условны и принципиального значения не имеют) закрепляют параллельными плоскостями на небольшом удалении так, чтобы исключить их самопроизвольное касание при работе.

Подключать датчик влажности к электронной схеме лучше короткими проводами или использовать экран или витую пару.

Совет! Повысить чувствительность самодельного датчика можно простым действием — положить его контактными площадками на кусочек туалетной бумаги или несколько слоев марли, расположенной в месте вероятной протечки воды на полу. За счет гигроскопичных свойств этих материалов даже при небольшой влажности возникает хороший токопроводящий слой.

Подключение защиты от утечки через розетку

Есть еще два способа сборки подобной системы. В одном из них («колхозный» вариант) вместо реле используется умная розетка от Xiaomi.

Провода от крана заводятся на разборную вилку, причем внутри нее подключается только нулевой и один из фазных проводов, который отвечает за закрытие. Второй фазный проводник остается свободным и изолируется.

В реальной жизни фактическое срабатывание системы может случиться один раз в течение несколько лет. Кран в этот момент закроет подачу и предотвратит утечку.

Чтобы его открыть, придется разобрать вилку, перекинуть фазные провода местами, включить ее в розетку, после чего все вернуть обратно как было.

Защита от протечки в этом случае работает аналогично вышерассмотренному варианту. При утечке и замыкании контактов на датчике, подается команда на шлюз, который в свою очередь включает умную розетку.

Напряжение на ней появляется, а значит срабатывает эл.кран, который через вилку включен в эту самую розетку. Через 20-30 секунд шлюз отключает розетку и система, успешно защитив квартиру от потопа, ждет вашего прихода домой.

Также систему защиты от протечек можно построить без реле Aqara, но с использованием двухклавишного выключателя aqara с нулевой линией.

Вот его схемы подключения.

Виды датчиков протечки

В настоящее время существует несколько видов датчиков протечки:

Проводные. Такие модели функционируют от сети. Отличаются невысокой стоимостью и простой конструкцией;

Беспроводные. Более дорогостоящие устройства, которые способны работать от аккумулятора.

Также датчики можно условно разделить на следующие классы:

• Гидростатические. Рассматриваемые приборы определяют величину давления столба воды;
• Емкостные. Более сложные модели, задачей которых является высокоточное измерение ёмкости между установленными пластинами;
• Электродные. Устройства способны оценивать электропроводность проходящей через них воды;

• Радарные. Такие модели могут изменять свойства потока жидкости;
• Ультразвуковые. Главное задачей является распространение специальных звуковых волн в трубопроводе;
• Поплавковые. Самый простой вариант, способный плавать на воде.

Классификация систем защиты

Комплекты защиты от потопа не новое явление и их достаточно много. При всей схожести принципа реагирования на прорыв воды, у этих систем есть ряд отличий.

Основные признаки классификации комплектов «антипротечка»:

• сколько отсекающих кранов поставляются в наборе;
• какие способы извещения;
• как обмениваются информацией между собой датчики и блок управления.

Количество отсекающих кранов

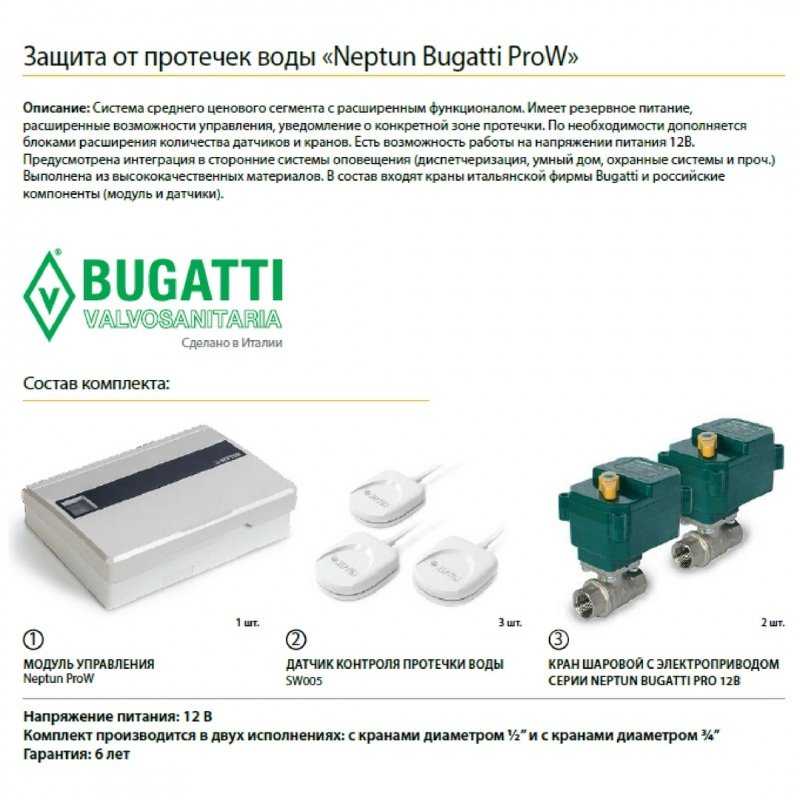

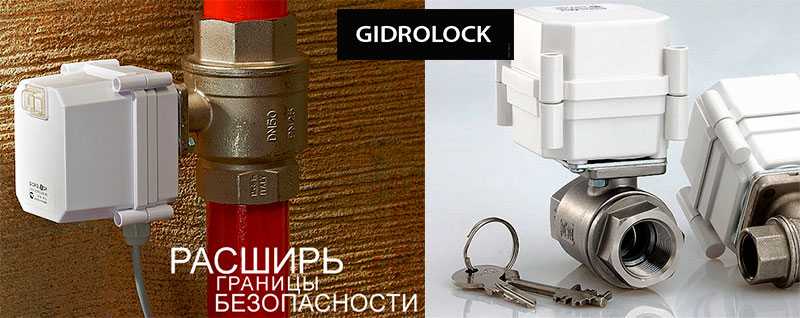

Так, например, у наборов NEPTUN BUGATTI PROW и GIDROLOCK в комплекте по 2 перекрывающих шаровых крана

А у комплекта фирмы Аквасторож — «Классика» — лишь один кран.

Логично предположить, что кранов должно быть столько, сколько стояков для подвода воды в квартире. Но общее количество кранов может быть, и увеличено, в зависимости от характера помещения и от выбранной системы антипротечек.

По способу сигнализации

Способы извещения о протечке тоже могут различаться:

• просто высвечивается индикация на световом табло контроллера;
• та-же индикация, но сопровождается подачей громких шумовых сигналов;
• комплекс из шумовой сигнализации + световой индикации + отправка СМС сообщения.

Понятно, что пересылка SMS-сообщений возможна, если у системы есть GSM-передатчик. А это очень удобно, если авария произошла в момент, когда хозяев нет дома. Или SMS-сообщение параллельно отправляется на телефонный номер аварийной службы или управляющей компании.

Если систему подключить к Интернету, то появляется возможность групповой рассылки извещений через GPRS-соединение.

По методу обмена информацией

В случае протечки датчики передают сигнал на контроллер. Способов передачи сигнала два — проводной или беспроводной (по радиоканалу).

В проводном варианте датчик находится под постоянным напряжением в 5 Вольт. В нормальном состоянии из-за огромного сопротивления между двумя контактами ток по цепи «датчик-контроллер» не проходит. При попадании влаги цепь замыкается и на контроллер приходит электрический сигнал.

Чтобы не пропустить ложные срабатывания, а это возможно в таких влажных помещениях как ванная комната, контроллер регулируется на минимальный порог проходящего тока. При превышении заданного предела и произойдет срабатывание системы «антипотоп».

В беспроводных схемах такой порог срабатывания уже задан в самом датчике. Специальная микросхема непрерывно наблюдает за состоянием сопротивления между двумя контактами и, в случае тревоги, отправляет радиосигнал на приёмное устройство в контроллере. Понятно, что оба эти элемента системы работают на одной радиочастоте.

Беспроводной небольшой датчик протечки воды может работать на больших расстояниях (до 200 метров). Но в разных системах от разных фирм используется свой принцип модуляции радиосигнала. По этой причине датчик контроля беспроводного типа из набора одной системы (например, GIDROLOCK) нельзя заменить аналогичным датчиком из другого набора (допустим, NEPTUN BUGATTI PROW).

Но лучшие производители таких систем сигнализации уже заранее дополняют комплект как проводными, так и беспроводными датчиками. Если каких-то датчиков будет не хватать, их всегда можно докупить.

Проводные датчики внезапной утечки воды более привлекательны из-за своей простоты и надежности. Но проводная система может нарушить дизайн помещения, поэтому возникает необходимость в скрытой проводке кабельных линий. Кроме того не всегда есть возможность чтобы подключался именно проводной датчик.

Подробнее о некоторых системах

Если вас заинтересовал вопрос системы защиты от протечек воды и какую лучше выбрать, стоит рассмотреть несколько вариантов.

«Нептун»

По взвешенному решению экспертов московского бизнес-журнала эта система, появившаяся ещё в 2000 году, является наипопулярнейшей.

«Нептун» Источник neptun-wifi.ru

Особое удобство покупки Neptun-системы состоит в том, что потребителю, есть из чего выбрать. Эта торговая марка представляет целую линейку разных систем: от недорогих десятитысячных экземпляров до систем, работающих под управлением смартфона.

Любое из беспроводных устройств против протечек можно установить в любых, даже самых труднодоступных местах дома. Приобретение готового укомплектованного набора или покупка комплектующих частей, – собрать свою систему может каждый. Шаровые краны, которыми оснащается Нептун-система, выпускаются известной компанией Bugatti (производство – Италия). Они имеют мощный двигатель, прекрасные уплотнители и ручное управление, которым можно воспользоваться в случае аварии. Некоторые системы имеют такую функцию: один или два раза в месяц краны прокручиваются по команде управляющего блока.

«Аквасторож»

Таким комплексным устройством как «Аквасторож» (система защиты от протечек) радует отечественных потребителей . Она отличается максимально быстрым автоматическим блокированием аварийных кранов в закрытом положении.

«Аквасторож» Источник ovk-term.ru

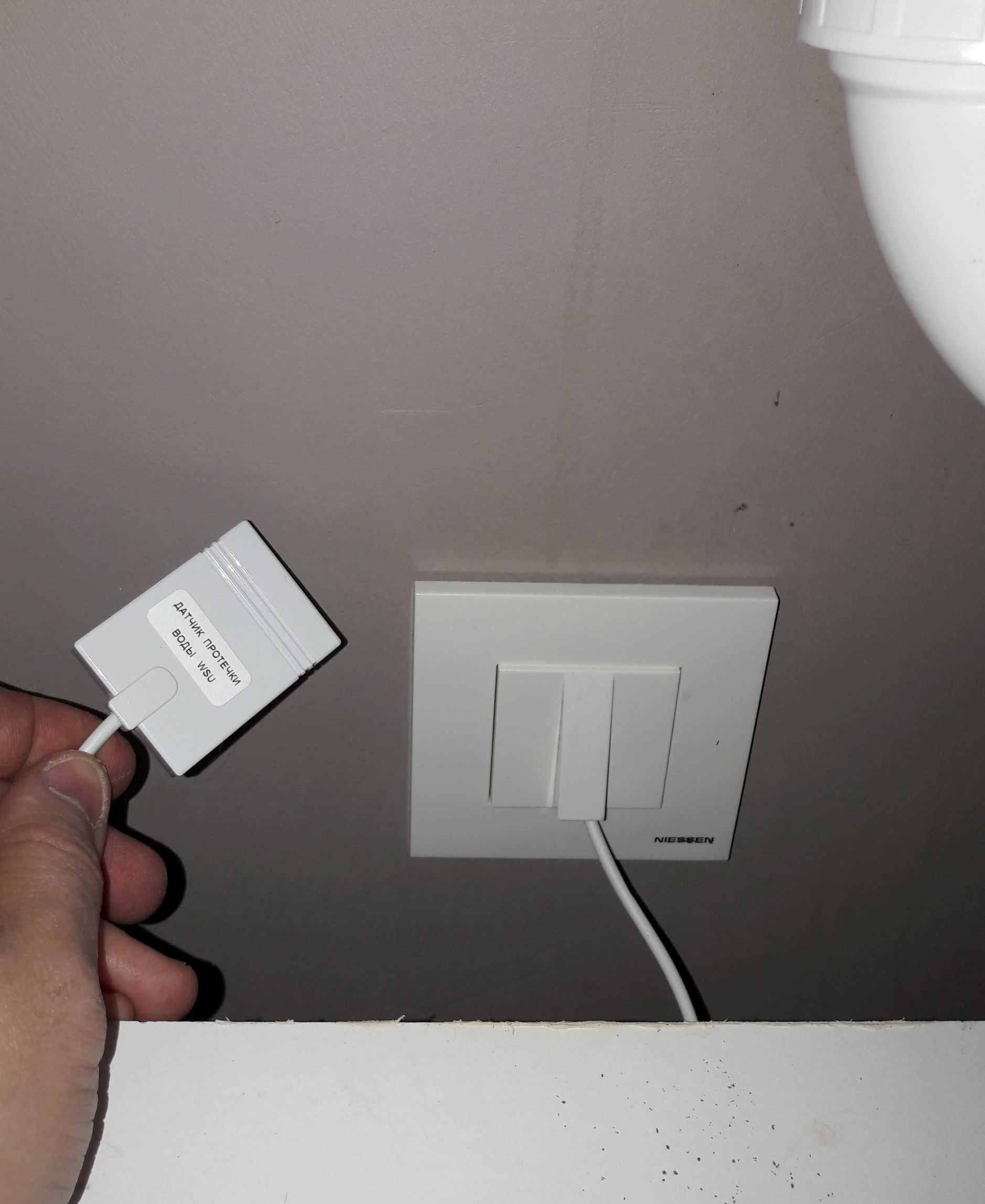

Где нужно устанавливать датчики протечки воды?

Все типы датчиков утечки устанавливаются в конструкцию пола или в покрытие пола. Детекторы установлены во время реконструкции здания. При отделке помещения используются внешние датчики воды.

Если пол имеет уклон, разместите датчик в месте, куда стекает влага. Датчики устанавливаются под посудомоечными и стиральными машинами. Датчик всегда следует размещать под шлангами, которые имеют тенденцию со временем трескаться.

В отдельной ванной комнате требуется два датчика воды; в общей ванной комнате может быть достаточно одного

Если есть котельная, важно иметь отдельный блок. Еще одно место для установки детектора утечки — под радиаторами

Для квартиры среднего размера достаточно трех-пяти детекторов. В доме на одну семью устанавливается от шести до восьми детекторов, в зависимости от планировки этажа.

Монтаж системы предупреждения протечки воды

Выбор контроллера

Мозгом системы служит электронный блок управления. Его основная функция — безошибочно распознать изменение уровня сигнала от датчика и подать напряжение на исполнительное устройство

При этом важно, чтобы контроллер имел функцию восстановления из аварийного режима после устранения причины протечки. Как видно, логика работы контроллера достаточно проста, а потому использоваться могут даже простейшие устройства, в том числе кустарного изготовления

В целом можно предложить три варианта.

Релейные модули — наиболее простой класс управляющих устройств для подключения одного или двух датчиков. Имеется ряд недостатков: отсутствие сохранения состояния при отключении питания, необходимость преобразования сигнала от датчика до корректного уровня и обеспечения схемы шунтированием с ручным сбросом для удержания в режиме аварии. Тем не менее, это наиболее бюджетный вариант построения схемы. В качестве подходящих решений можно привести релейные модули Omron и платы расширения Arduino, а также более дорогостоящие программируемые реле типа ОВЕН ПР110 для подключения до 12 датчиков.

Программируемые логические контроллеры — наиболее универсальный тип управляющих устройств, позволяющих реализовать более сложные алгоритмы работы системы защиты от протечек и взаимосвязать их с другими комплексами автоматизации. В этих же целях могут применяться дешёвые одноплатные компьютеры типа Arduino, с помощью которых могут быть реализованы такие функции, как принудительный слив воды из бака стиральной машины.

Один из каналов контроллера домашней автоматизации или охранно-пожарной сигнализации может использоваться для подключения датчика затопления. Единственная проблема заключается в несоответствии типа или уровня сигнала на выходе датчика, поэтому часто возникает необходимость дополнить схему усилителем или одноканальным дискретным преобразователем.

Пример схемы защиты от протечек на Ардуино

Простейшее управляющее устройство может быть изготовлено и собственноручно из распространённых электронных компонентов. Усиление сигнала от датчика может быть реализовано на транзисторах с пометкой Logic Level (серия IRL), использующих для управления очень низкие напряжения (порядка 2-3 В) и способных коммутировать до 20 А тока нагрузки. Во избежание случайных срабатываний между затвором и истоком устанавливается резистор подтяжки на 300-500 Ом. Схему желательно дополнить: ограничить управляющий сигнал стабилитроном на 50-70% максимального напряжения затвор-исток, а также снабдить шунтом с делителем напряжения между истоком и затвором для удержания ключа в открытом состоянии. В разрыв цепи шунта необходимо установить размыкающую кнопку сброса аварии. Такая схема может иметь практически неограниченное количество транзисторов и, соответственно, управлять рядом исполнительных устройств и индикаторов.

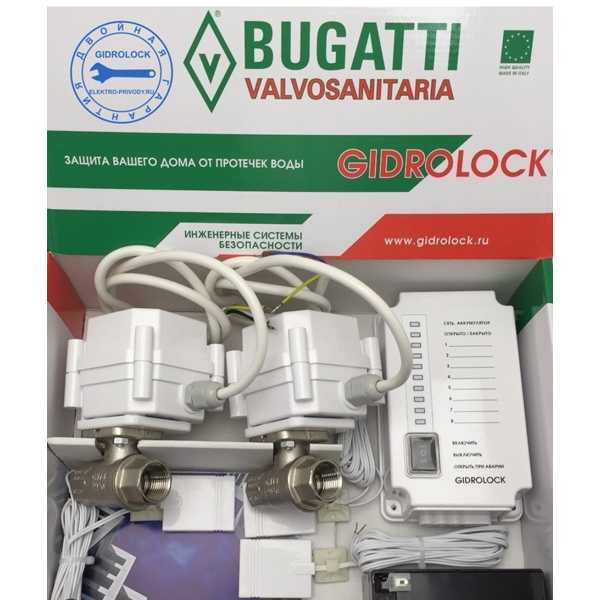

Сравнение, что лучше: Аквасторож, Нептун или Gidrolock?

Все эти системы российского производства.При объективном сравнении по пятибалльной шкале, по таким показателям, как стоимость, надежность и функциональность в лидеры выделяется система «Гидролок» — 5, далее идет «Аквасторож» — 4, ну а затем «Нептун» — 3. Более подробно, можете прочитать об этом ниже.

• К преимуществам «Гидролока» можно отнести возможность установки в помещениях не имеющих постоянной сети 220 V, т.к. система может работать на аккумуляторах ИБП в течение полугода, чего нельзя сказать о «Neptun» и «Аквасторож».
• «Гидролок» имеет более совершенную конструкцию приводов ШЭП – используя бесщеточные шаговые двигатели. Такой подход при построении электродвигателей ШЭП выдает более высокий крутящий момент и надежность, и обеспечивает фиксацию ротора при обесточивании, чего не скажешь о коллекторных двигателях «Аквосторожа» и «Нептуна».
• В системе «Гидролок» предусмотрена возможность отсоединения шарового крана от электропривода и отдельной его замены.Тем не менее, краны «Аквасторожа» имеют более высокую скорость закрытия кранов чем у «Гидролока» и «Нептуна», но значительно меньший ресурс работы.
• «Гидролок» превышает возможности конкурентов по количеству подключаемых шаровых кранов, по количеству зон контроля, функциональности и количеству датчиков, диапазону рабочих температур.
• Срок работы беспроводных датчиков от батарей фирмы «Reneta» в «Гидролок» составляет 10 лет, что на практике, выше, чем у «Аквасторожа», система «Neptun» вообще не имеет датчиков, работающих от батарей.
• «Гидролок» наиболее функциональный контроль работы батарей: под нагрузкой, в холостом режиме и под нагрузкой на единицу времени, конкуренты такой возможности не предоставляют.
• «Гидролок» и «Аквасторож» имеют кнопку экстренного аварийного перекрытия воды во всех контролируемых зонах, у «Neptun» такой возможности нет.
• В комплекте «Гидролок» предусмотрен удобный и функциональный сенсорный дистанционный пульт управления, работающий по радиосигналу, у «Аквасторожа» есть радиокнопка, «Нептун» же не предусматривает такой функицонал.
• «Гидролок» позволяет расширять систему за счет подключения внешнего оборудования, такого как насосов для откачки воды, сигнализаций; «Аквасторож» — только в комплектации «PRO», «Нептун» имеет нерасширяемую архитектуру.
• Промышленный вариант системы «Гидролок» предусматривает подключение пульта с индикацией, для определения в каком помещении здания или объекта произошла утечка, а так же дополнительных блоков управления, у конкурентов такой возможности нет.
• «Гидролок» защищает устройства от короткого замыкания и скачков напряжения, имеет встроенные предохранители, чего не скажешь о двух других наших, уже знакомых системах.С «Гидролок» поставляется GSM-модем Siemens, который гарантированно работает в системе, у «Аквасторожа» есть возможность подключения модемов сторонних производителей для SMS-оповещения.
• Электроприводы Гидролока имеют более высокий ресурс работы редуктора, мощность приводов выше в 1,5 раза чем у конкурентов. Дальность работы датчиков выше так же выше у Гидролока, при работе на частоте 868 Мгц, они имеют значительно большую дальность передачи сигнала, однако при такой частоте значительно ниже помехозащищенность сигнала.
• Радиоблок «Гидролока» имеет меньшие размеры, чем у конкурентов

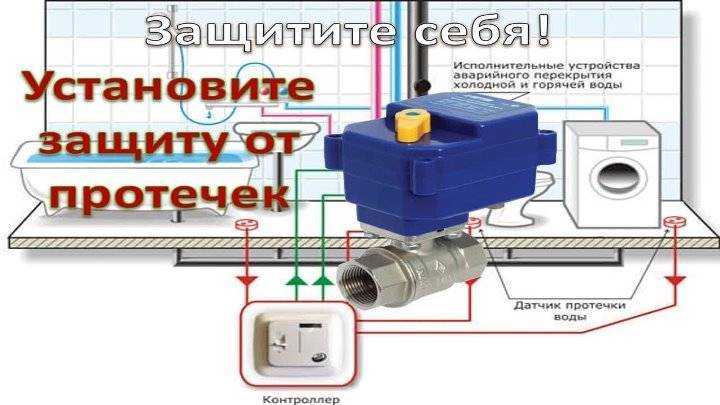

Как правильно подключать

Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.

Порядок монтажных работ состоит из:

1. Составления плана размещения датчиков, кранов и места установки контроллера.
2. Проложить и подсоединить монтажные провода.
3. Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
4. Установка приборов учета расхода воды.
5. Установка датчиков протечки воды.
6. Навеска на свое место блока управления.
7. Подключение и проверка всей схемы.

Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).

Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.

Это что касается водопроводной части.

Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.

Такая же маркировка есть и на проводных датчиках.

Присоединение беспроводных извещателей к контроллеру совершается автоматически.

Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.

Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.

Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.

Обзор и сравнение популярных устройств защиты от затопления

«Стоп потоп Радуга»

Прекрасная отечественная разработка с электронным блоком управления, датчиками и электроприводной запорной арматурой.

Аквасторож (аквастоп)

Считается безаналоговым защитным устройством, срабатывающим при срыве наливного шланга. Его установка не помешает работе стиральной машинки, но позволит избежать серьезных неприятностей при поломке. Позиционируется производителем, как три абсолютно: надежно, автономно и безопасно.

Нептун

Автоматически перекрывает воду при протечке, может управляться через смартфон, реализуется в виде готового комплекта или отдельных комплектующих.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

• для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
• для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Установка устройства

Выбранный датчик протока воды должен подходить по техническим характеристикам и параметрам к насосу и трубопроводу.

Установку оптимально проводить до первого запуска системы водоснабжения. Это обеспечивает предотвращение неисправностей и их последствия.

Этапы установки включают врезание датчика и подключение электроники.

Установка проводится по направлению, соответствуя стрелке, указанной на корпусе реле (показывает направление протока воды). Прибор устанавливается на тройник-фитинг, который врезается в трубу. С трубопровода предварительно сливается жидкость. Рекомендуется расположение на трубопроводе, выходящем из насоса.

Защита устанавливается вместе с манометром по схеме, рекомендуемой производителем.

Для обеспечения герметизации, резьба уплотняется сантехнической лентой или льном. Намотка проводится по часовой стрелке.

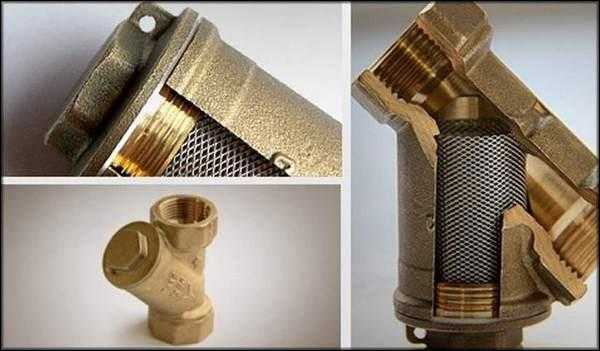

При поступлении по трубопроводу загрязненной воды, оптимальное решение — установка фильтра перед датчиком.

В кабеле питания насоса делается разрыв, в образовавшийся участок подключается датчик. Подключение электрики должно проводиться по схеме, указанной на сопроводительной документации.

Общие правила монтажа

1. При установке в помещении можно выбирать степень защиты IP 20, на улице — IP 64.
2. Установка проводится на прямом участке с учетом расстояния до поворота и запорно-регулирующей арматуры, равным не менее 5 диаметрам трубопровода.
3. Датчик протока воды для насоса монтируется после прибора учета расхода жидкости.
4. Обеспечение герметичности соединений достигается специальными уплотнителями и надлежащим качеством материалов прибора.
5. Соответствие датчика насосу по техническим характеристикам.
6. Реле устанавливается по протоку в соответствии со стрелкой на корпусе.
7. Возможен монтаж на горизонтальном и вертикальном участке трубопровода. Некоторые производители рекомендуют установку только на горизонтальном участке трубопровода. Данную информацию следует уточнять в технической документации, но в любом случае исключен монтаж реле, при котором его корпус будет направлен вниз.

Особое внимание уделяется осторожному прикручиванию во избежание повреждения реле. Рекомендуемое расстояние между устройством и трубопроводом — 5,5 сантиметра

Схема самодельного датчика протечки воды

На сегодняшний день, наверное, самой популярной проблемой в квартирных домах является протечка воды. Из-за такой трагедии портятся не только полы и стенки в ванной комнате, но и отношения с соседями с нижнего этажа. Если вы сталкивались с такой проблемой, то, наверное, уже задумывались, как бы можно было предотвратить последующих рисков затопления.

В данной статье мы поговорим именно об этом, а точнее о том, как изготовить датчик протечки воды своими руками. Изготовление такого рода устройства не представляет никакого труда и под силу даже начинающему радиолюбителю. При помощи самодельного датчика протечки воды вы сможете заблаговременно узнать о предстоящей опасности и вовремя перекрыть воду.

Для того чтобы изготовить датчик нам потребуется всего лишь паяльник, припой для сварки меди, кусачки, два провода (многожильный и одножильный) и некоторые электрические компоненты, а именно: радиосхема модели LM7555, светодиод, 6 резисторов, 2 конденсатора, 1 транзистор и бузер с генератором.

В первой схеме представлен вариант датчика протечки со звуковой и световой сигнализацией, вторая схема использует только световую сигнализацию, такой тип сигнализации используется в основном в охранных комплексах.

Главной деталью датчика является аналог известной микросхемы LM555, но с заниженной потребляемостью энергии и с функцией обычного таймера. Схема не является затратной, и ее изготовление будет стоить примерно 5 центов, так как основа микросхемы состоит из простейших радиокомпонентов.

Принцип работы датчика состоит в том, что он имеет 2 контакта, при помощи которых анализирует поверхность пола на наличие влажности. Контакты рекомендуется изготавливать из металлов, не поддающихся окислению. В качестве примера можно взять нержавеющую сталь или медные провода, заранее обработанные оловянным раствором.

Два контакта подключаем к плюсу питания и к встроенному компаратору на микросхеме. Благодаря этому ток, при погружении в воду, начинает течь от плюса к резистору и «сопротивлению воды», дальше он доходит к компаратору, после чего напряжение второй ножки микросхемы нарастает до предела и осуществляется автоматическое переключение. Переключение способствует падению напряжения на третьей ножке микросхемы, это способствует появлению логического нуля, после чего первый транзистор включается и через него протекает ток в нагрузку, засвечивая при этом светодиодный индикатор. В итоге на первом транзисторе образуется логическая единица.

Такой вид датчика может работать как автономно, так и вместе с комплексом охранных систем. Если использовать датчик автономно, то для оповещения о протечке можно применить звуковой сигнализатор, так называемый «бузер» с внутренним генератором. В качестве сухого элемента для питания бузера, можно использовать три обычных щелочных батарейки или Li-ion аккумулятор с малым разрядом тока.

Но если применять датчик в охранной системе, логичнее было бы собрать все датчики в одну общую цепь параллельного типа, используя при этом сигнализационный кабель, соединенный со звуковым оповещением. При этом светодиодную индикацию можно оставить на каждом датчике, это поможет выявить неработающий датчик в случае деформации.

В качестве печатной платы можно использовать формат Sprint Layout 6, эскиз которой представлен на рисунке:

Печатная плата датчика протечки воды

Из-за того, что датчик имеет маленькие размеры (примерно 21х12 миллиметров), его можно разместить в любом корпусе обычного магнитного датчика для открывания дверей или в любом другом пластиковом корпусе подходящим под его размеры. Ниже представлен пример корпуса для датчика протечки воды.

Сенсором обнаружения присутствия воды является провод с 1 мм диаметром, имеющим залуженную поверхность. При помощи обычного паяльника и двух полосок текстолита, заранее закрепленных на корпусе обычным клеем, паяем проволки непосредственно к текстолитам.

Собрав корпус вместе с датчиком, следует проверить его работоспособность и герметизировать герметиком все отверстия в корпусе, после чего датчик будет готов к установке.

Датчик можно установить в любом месте, где повышен риск протечки воды. Например, под отопительными батареями, стиральной и посудомоечной машинкой, под хомутами или кранами перекрытия воды и в любых других местах связанных с водоснабжением.

Также рекомендуется ознакомиться с Датчиком угарного газа

Вывод

Несмотря на свою цену — система Аквазащита признанный отечественный продукт. Он сертифицирован многими компаниями. За историю своего существования производитель доказал, что отечественное производство защитных систем тоже может быть качественным и востребованным на рынке. Выбор всегда остается за потребителем, но в случае этой компании — просто нет аналогов за такую стоимость. Широкая возможность модификаций позволяет постепенно обновлять защитный контур, повышая общую безопасность жилого помещения. Вариативность установки поможет поставить устройство в помещение любого назначения

Неважно, в ванную комнату, или на кухню. Рассмотренная система станет прекрасным дополнением вашего умного дома и незаменимым помощником в критических ситуациях
