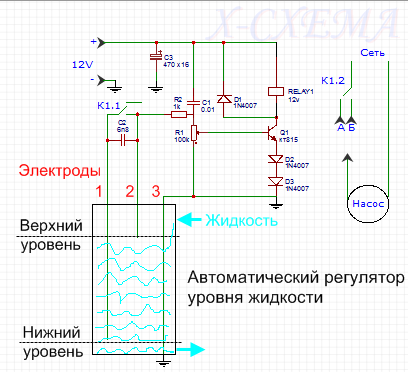

В большинстве домов вода сначала хранится в подземном резервуаре (ВГТ), а оттуда перекачивается в напорный резервуар (ОНТ), расположенный на крыше. Люди обычно включают насос, когда пересыхают краны, и выключают насос, когда верхний резервуар начинает переполняться. Это приводит к ненужным тратам, а иногда и к отсутствию воды в случае чрезвычайной ситуации. Эта схема регулятора уровня воды делает эту систему автоматической. Он включает насос, когда уровень воды в верхнем баке падает, и выключает его, как только уровень воды достигает заданного уровня.

В этой схеме контроллера уровня воды общие датчики, соединяющие подземный резервуар и верхний резервуар с источником питания +9 В, помечены буквой «C». Другой зонд в подземном резервуаре, который находится немного выше уровня «пробного прогона», помечен буквой «S». Датчики низкого и высокого уровня в верхнем резервуаре обозначены буквами «L» и «H» соответственно.

Цепь регулятора уровня воды

Когда в подземном резервуаре достаточно воды, датчики C и S подключаются через воду. В результате транзистор Т1 смещается в прямом направлении и начинает проводить ток. Это, в свою очередь, включает транзистор Т2. Первоначально, когда верхний резервуар пуст, транзисторы T3 и T5 находятся в состоянии отсечки, и, следовательно, pnp-транзисторы T4 и T6 смещаются в прямом направлении через резисторы R5 и R6 соответственно.

— Реклама —

Поскольку все последовательно соединенные транзисторы T2, T4 и T6 смещены в прямом направлении, они ведут к включению реле RL1 (которое также включено последовательно с транзисторами T2, T4 и T6). Таким образом, питание двигателя насоса завершается через нижний набор контактов реле (при условии, что переключатель S2 включен), и насос начинает заполнять верхний бак.

После подачи питания на реле транзистор T6 шунтируется верхним набором контактов реле. Как только уровень воды касается датчика L в верхнем баке, транзистор T5 смещается в прямом направлении и начинает открываться. Это, в свою очередь, смещает транзистор Т6 в обратном направлении, который затем отключается. Но поскольку транзистор Т6 зашунтирован через контакты реле, насос продолжает работать. Уровень воды продолжает расти.

Работа цепи

Когда уровень воды касается датчика H, транзистор T3 смещается в прямом направлении и начинает работать. Это вызывает обратное смещение транзистора Т4, и он отключается. В результате реле обесточивается и насос останавливается. Транзисторы Т4 и Т6 снова включатся только тогда, когда уровень воды упадет ниже положения щупа L.

Предустановки VR1, VR2 и VR3 должны быть настроены таким образом, чтобы транзисторы T1, T3 и T5 включались, когда уровень воды касается пар датчиков C-S, C-H и C-L соответственно. Резистор R4 гарантирует, что транзистор T2 «закрыт» при отсутствии какого-либо базового напряжения. Точно так же резисторы R5 и R6 обеспечивают включение транзисторов T4 и T6 при отсутствии какого-либо базового напряжения. Переключатели S1 и S2 могут T4 и T6 «включены» при отсутствии какого-либо базового напряжения. Переключатели S1 и S2 могут использоваться для включения и выключения насоса вручную.

Проектная установка

Вы можете изготовить и установить датчики самостоятельно в соответствии с требованиями и имеющимися возможностями. Однако здесь мы описываем, как были изготовлены зонды для этого прототипа.

Автор использовал кусок неметаллической трубы (обычно используемой для внутренней электропроводки) немного длиннее, чем глубина верхнего резервуара. Общий провод С проходит до конца трубы через кабелепровод. Провод для зондов L и H идет вдоль кабелепровода снаружи и входит в кабелепровод через два небольших отверстия, просверленных в нем, как показано выше.

Необходимо следить за тем, чтобы щупы H и L не касались провода C напрямую. Изоляция проводов должна быть удалена в указанных местах. Такую же схему можно использовать и для подземного резервуара. Во избежание ложных срабатываний из-за помех можно использовать экранированный провод.

Больше интересных проектов здесь.

Работа схемы

   Когда уровень воды уменьшится и станет ниже датчика, транзистор Q2 переходит в закрытое состояние, и на его коллекторе появляется высокий положительный потенциал, коллектор Q2 подключен к базе транзистора Q6, в результате транзистор Q6 открывается. Транзистор Q5 остается в прежнем состоянии, т.к. база подключена к коллектору Q4 который в настоящее время закрыт. В тот момент, когда уровень воды опустится ниже датчика среднего уровня, реле К1 активизируется и насос запускается. Реле продолжает находится во включенном состоянии, так что даже если уровень воды поднимется выше среднего уровня, насос остается включенным, до тех пор пока резервуар полностью не заполнится (при этом используются контакты N/O реле К1).
   Включенные контакты реле замыкают эмиттер с коллектором Q6, чтобы отключить реле К1 необходимо закрыть транзистор Q5, это произойдет автоматически, когда уровень воды достигнет максимального уровня.
   Коллектор транзистора Q1 подключен к выводу 2 триггера IC1. Когда уровень воды достигнет максимального уровня — транзистор Q1 открывается, в результате этого коллектор подтягивается к земле, тем самым запускается IC1, с вывода 3 в течении 1S напряжение высокого уровня открывает транзистор Q4 и закрывается Q5, в результате реле К1 выключается, двигатель останавливается. Это состояние продолжается до тех пор, пока уровень воды снова не опустится ниже среднего уровня.
   Резистор R8 подключен к «+» источника, при подаче на вывод 4 напряжения низкого уровня (менее 0,7в) таймер переходит в исходное состояние. Электролитический конденсатор C3 формирует импульс, отрицательным фронтом запускается микросхема NE555 в режим моностабильного мультивибратора.
   Резисторы R10 и R12 ограничивают ток коллектора транзисторов Q4 и Q5, а R9 и R11 ограничивает ток базы. R13 ограничивает ток базы Q6, диод D4 шунтирующий, который защищает транзистор при переключении.

<Принципиальная схема блока контроля уровня воды.
Зонды, стержни, щупы, датчики их действие основано на свойстве электропроводности воды. При размещении стержней учтите — они не должны касаться между собой и стенок емкости. Датчик С устанавливается на минимальный уровень воды, датчик А на максимальный уровень воды. Вариант расположения датчиков показан на рисунке. В качестве щупов могут применяться металлические стержни. Зонды можно прикрепить к пластиковым опорам и установить вертикально внутри резервуара. Длину металлических проводников и пластиковой опорной штанги выбираются в зависимости от глубины резервуара. Поскольку датчики находятся под постоянным током, то им требуется небольшие профилактические работы с периодичностью один раз 1 — 2 месяца. Если датчики находились бы под напряжения AC, необходимость в профилактических работах пропадает.
Пояснения.
Питание прибора контроля уровня воды применяется источник постоянного тока 12V DC.
Электромагнитное реле на 5V с сопротивлением обмотки 220 Ом, поэтому последовательно включен резистор R12, если применить реле на 12V, то R12 исключается.
При выборе реле, используйте то, которое потребляет ток не более 500 мА, так как максимальная ток коллектора PN2222 составляет 600мА.
При монтаже возможно установление NE555 в панель.
К1 должно иметь два замыкающих контакта.
Нагрузочная способность реле должно быть в соответствии с установленным двигателем насоса.
К выбору транзисторов — подойдут любые подходящие по параметрам широко распространенные полупроводниковые приборы.
Схема блока питания.

Источник питания 12В постоянного тока
Классическая схема регулируемого источника питания на основе микросхемы 7812, устанавливаемая на дюралюминиевый радиатор, для индикации включения имеется светодиод, резистор R13 ограничивает ток протекающий через LED. Радиатор для корпуса типа ТО-220 или подобный, его свободно можно приобрести на рынке радиодеталей.

Принцип работы

Принцип работы датчика уровня жидкости основан на магните и герконах. Перемещением магнита вдоль двух герконов, происходит срабатывание датчиков и соответственно свечение светодиодов определенным цветом, указывая о мере заполнения резервуара жидкостью. Я пытался максимально упростить схему изделия, и добился использования всего двух герконов

Также, было важно применить как можно меньше деталей для надежной, долгосрочной эксплуатации

Схема датчика уровня жидкости

Принцип работы датчика уровня жидкости

Возможные варианты исполнения датчика уровня жидкости

По схемам видно, что в нижнем положении поплавка, когда горит зеленый светодиод HL1, задействован 2-йгеркон. То есть уровень жидкости находится ниже поплавка, который ограничен стопором и соответственно магнит замыкает контакты геркона. По мере поднятия уровня жидкости (заполнения резервуара), происходит перемещение магнита и переключение 2-го геркона, который подключает желтый светодиод HL2 и выключает HL1. При достижении критического уровня, магнит задействует 1-й геркон, загорится красный светодиод HL3, а желтый погаснет, оповещая вас о заполнении резервуара. При какой-либо неисправности с поплавком или магнитом, должен будет гореть желтый светодиод (например, опрокидывание поплавка или смешением магнита, поломки стопора, и т.д.). Добавив реле в схему, можно будет применить его в качестве исполнительного устройства для подключения более мощных нагрузок. Также, можно подключить ко 2-у геркону зуммер, для звукового оповещения или мобильный телефон и так далее.

Питание девайса от любого источника 3-12В. Например от телефонной зарядки с импульсным блоком питания на 5 вольт или двух батареек по 1,5В, также подойдет более компактная на 3В. При этом, надо будет снизить сопротивление резистора R1. Кнопка или выключатель подберите поменьше, хотя можно обойтись и без него, держа индикатор включенным постоянно. Монтаж навесной, в доме, например в электрощите. Заранее проведите проводку (она у меня была уже наготове). Таким образом, можно обойтись очень простой схемотехникой, без микроконтроллеров и т.п. Ведь чем проще – тем надежнее!

Схема проекта

Схема подключения водонепроницаемого ультразвукового датчика JSN SR-40T к плате Arduino представлена на следующем рисунке.

Питание всех элементов схемы осуществляется от контакта 5V платы Arduino. Контакты Trigger и Echo ультразвукового датчика подключены к контактам D2 и D3 платы Arduino. Схема соединений платы с ЖК дисплеем представлена в следующей таблице.

ЖК дисплей	Плата Arduino
VSS	GND
VDD	5V
VO	к потенциометру для регулировки уровня контрастности
RS	D12
RW	GND
E	D11
D4	D4
D5	D5
D6	D6
D7	D7
A	5V
K	GND

Внешний вид собранной на макетной плате конструкции проекта показан на следующем рисунке.

Исходный код программы (скетча)

Arduino

//Arduino water level sensor code
// Sensor pins pin D6 LED output, pin A0 analog Input
#define ledPin 6
#define sensorPin A0
void setup() {
Serial.begin(9600);
pinMode(ledPin, OUTPUT);
digitalWrite(ledPin, LOW);
}
void loop()
{
unsigned int sensorValue = analogRead(sensorPin);
if (sensorValue < 540)
return;
uint8_t outputValue = map(sensorValue, 540, 800, 0, 255);
Serial.print(sensorValue);
Serial.print(» «);
Serial.println(outputValue);
analogWrite(ledPin, outputValue); // generate PWM signal
}

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

//Arduino water level sensor code // Sensor pins pin D6 LED output, pin A0 analog Input #define ledPin 6 #define sensorPin A0 voidsetup(){ Serial.begin(9600); pinMode(ledPin,OUTPUT); digitalWrite(ledPin,LOW); } voidloop() { unsignedintsensorValue=analogRead(sensorPin); if(sensorValue<540) return; uint8_toutputValue=map(sensorValue,540,800,,255); Serial.print(sensorValue); Serial.print(» «); Serial.println(outputValue); analogWrite(ledPin,outputValue);// generate PWM signal }

↑ Описание работы и видео в действии

После успешной калибровки прибор отображает объем воды в литрах и уровень в десятках процентов на линейке светодиодов. Также становятся доступными функции наполнения и слива бака. В приборе предусмотрено автоматическое наполнение, которое неактивно после подачи питания. Для активации автоматического наполнения необходимо нажать кнопку «Наполнить» после чего бак наполнится на 90%. При наполнении бака, уровень на светодиодной линейке будет отображаться как при зарядке аккумулятора в телефоне. Повторное наполнение включиться автоматически при отпускании уровня ниже 10%. Наполнение бака можно запускать в любой момент. Для остановки наполнения нужно нажать кнопку «Слить» во время наполнения. Функция слива предусмотрена для вывода бака из эксплуатации на зимний период. Может быть, и не очень нужная функция, прибор опытный трудно вот так все сразу продумать, пускай пока будет.

Для активации слива нажимаем кнопку «Слить», включается реле включения клапана слива. Реле выключается при достижении нулевого уровня после задержки необходимой для слива воды с трубопровода. Теперь, во время слива, батарейка — бак будет уже не заряжаться, а разряжаться. После активации слива, режим автоматического наполнения выключается, повторно включить его можно нажав на кнопку «Наполнить».

Вот собственно и все, смотрим демо-видео.

Видео прототипа:

Датчик чистоты дистилированной воды

Датчик используется для контроля качества дистилированной воды, например, при обслуживании аккумуляторов. Прибор (рис.3) представляет собой обычный омметр, щупы Х1 и Х2 которого опускают во время работы в сосуд с контролируемой водой. Чем больше сопротивление, тем чище вода. Сопротивление дистилированной воды, пригодной для электролита, составляет более 30кОм(для сравнения — сопротивление водопроводной воды около 5кОм). Конечно, сопротивление, показываемое омметром, зависит от площади электродов и глубины их погружения в воду. Чтобы избежать ошибок при измерении, щупы выполнены в виде узкиз металлических пластин, прикрепленных к измерительномустакану из изоляционного материала. На боковой стенке стакана нанесена контрольная отметка, до которой стакан погружают в воду. Перед каждым измерением щупы замыкают перемычкой и устанавливают переменным резистором стрелку индикатора на условный нуль отсчета. Градуируют шкалу омметра обычным способом, подключая к щупам резисторы известного сопротивления.журнал «радио»№9, 1983

Схемы подключения реле контроля уровня PZ-818

Подбираемся к практической стороне вопроса.

Вот схема, приведенная на боковой стенке реле:

Схема реле на корпусе устройства

Как обычно, у меня несколько каверзных вопросов к тому, кто её рисовал:

1. Почему все клеммы хаотично разбросаны по схеме? Неужели нельзя было схематично изобразить корпус прибора и немного приблизиться к реальности?
2. Кто-нибудь объяснит мне, почему мощность резистора между клеммами 1 и 2 обозначена как 0,25 Вт, хотя в характеристиках указана потребляемая мощность прибора 1 Вт? Хотя, возможно, это не мощность – так схематично обозначена катушка условного реле. И куда дальше вниз уходят питающие провода?

Хватит придираться, рассмотрим объемную схему подключения:

Схема подключения реле уровня

Из этой схемы всё ясно-понятно. Были бы ещё номера клемм! Но они указаны на обычных принципиальных схемах. Вот схема для контроля наполнения:

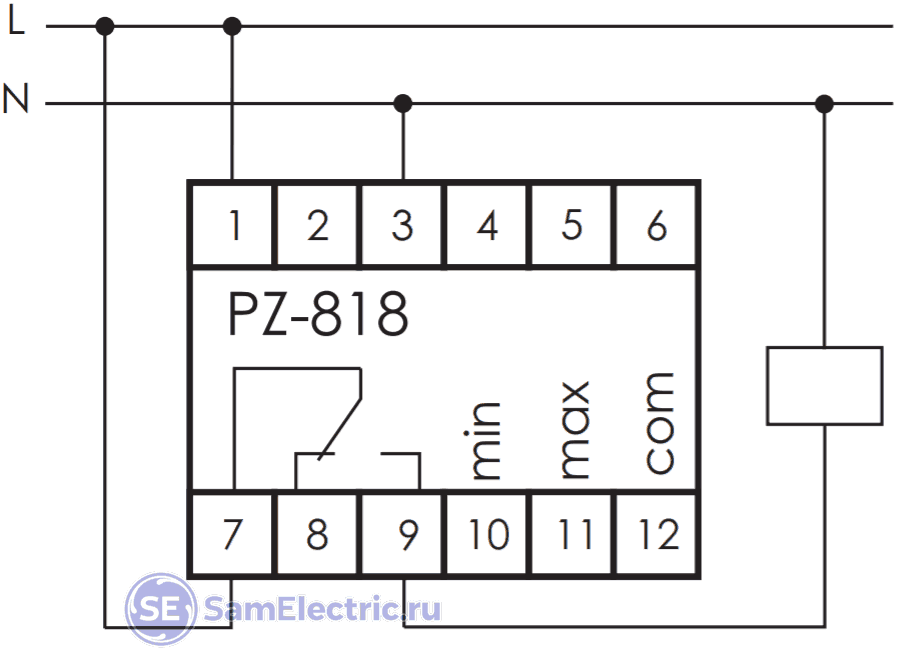

Схема включения контроллера уровня для контроля процесса наполнения емкости

Распишу работу схемы.

Питание подается на клеммы 1 и 3. Причем, фазировка и полярность (если это будет постоянное напряжение) особой роли не играют. Но соблюдать их для порядка надо!

Клемма 7 – общая (входная) для внутреннего переключающего реле. Когда реле срабатывает (в данном случае – когда пришло время «наполнить бокалы»)), замыкается его нормально открытый контакт, и через клемму 9 фаза подается на катушку контактора. Контактор включается, и подает питание на насос.

К клеммам 10, 11, 12 подключены датчики соответственно минимального, максимального уровня, и датчик опорного уровня (общий). Их подключение хорошо показано на предыдущей схеме.

А вот схема для откачки (или дренажа, или опорожнения емкости):

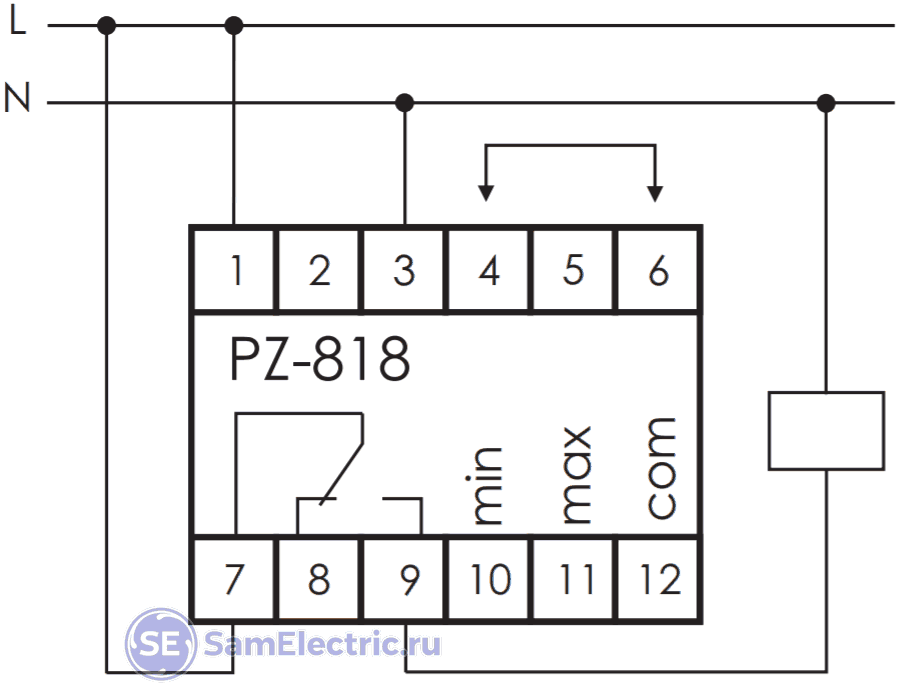

Схема включения контроллера уровня для контроля процесса опустошения емкости

Найдите отличия! Оно всего одно – установлена перемычка между клеммами 4 и 6. Именно таким образом переключаются режимы заполнения / откачки. Необязательно для этого использовать перемычку – для оперативного переключения режимов может использоваться переключатель, контакт реле или даже выход контроллера.

Клеммы 2 и 5 не используются (их нет физически – зачем они тогда приведены на схеме?), а клемму 8 можно использовать для внешнего индикатора «Насос выключен».

Изготовление датчика уровня: пошаговая инструкция

Сборку своими руками индикатора уровня воды в баке на светодиодах я осуществлял в такой последовательности:

На пластиковый хомут с помощью термопистолета я закрепил трехконтактные герконы. У меня расстояние между элементами получилось около 4 см.

Осуществил пайку проводов согласно схеме. После того как контакты остыли, для защиты от влаги места соединения проводов были обработаны силиконом.

Затем хомут одел на муфту пластиковой трубы таким образом, чтобы верхняя часть легко перемещалась относительно неподвижной трубы.

В качестве поплавка я решил использовать вторую муфту, в которую с обеих сторон были вставлены пластиковые заглушки.

На следующем этапе я с помощью строительного фена прогрел пластиковый профиль и обернул его вокруг поплавка. Свободный конец этого элемента был закреплен с рычагом посредством пластиковых заклепок.

Аналогичным образом рычаг из пластикового профиля прикрепил к муфте.

Затем на рычаге был закреплен неодимовый магнит. Для надежного монтажа этого элемента следует использовать детали, которые имеют в своей конструкции отверстие. Я применял изделие от старого компьютерного жесткого диска, но можно использовать покупные изделия, которые уже выпускаются с монтажными отверстиями. Широкие магниты должны быть в приоритете, ведь таким образом можно будет обеспечить плавный включение режимов работы датчика.

Далее я решил проверить работоспособность индикаторной системы. Подключив разъем к проводам, которые были соединены с источником тока и светодиодами и перемещая рычаг вверх и вниз я убедился в последовательном включении светодиодов.

Датчик уровня воды для бочки своими руками был установлен на сливную трубу септика, после чего, также было осуществлено подключение контактных проводов и элемента питания.

Датчик уровня воды своими руками — схема и описание

Главная » Измерение и контроль » Датчик уровня воды своими руками — схема и описание

Датчик уровня воды, схема которого приведена в данной статье, можно с легкостью сделать своими руками. Схема данного датчика уровня воды разработана для автоматического контроля уровня в различных емкостях.

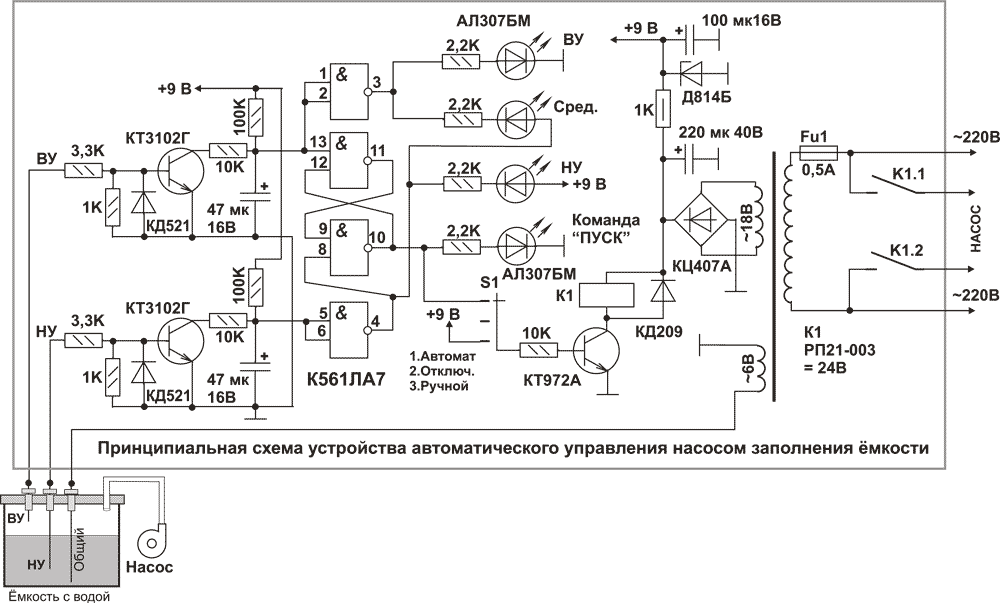

Схема способна обслуживать два режима работы насоса: режим наполнения емкости и режим ее опустошения. Область применения схемы управления насосом обширная, это и орошение сада при слабом напоре воды в водопроводной сети, наполнение различных емкостей, откачивание воды из погреба и так далее.

Принцип работы устройства датчика уровня

При подаче питания на схему управления насосом выводы 13 и 12 триггера DD2.2 принимают значение  лог.1 и лог.0 соответственно. Предположим, что переключатель SA1 установлен в положении «Закачка», воды в емкости нет, нижний и верхний датчики  сухие. Таким образом, на входе S триггера DD2.2 установлен лог.0, а на входе R  лог.1.

В результате чего вход 13 триггера DD2.2 находится в состоянии лог.1, тем самым, пропуская сигнал с мультивибратора DD2.1 через логический элемент DD1.2 на транзистор VT1. Усиленный сигнал с транзистора VT1 через токовый трансформатор Тр2 поступает на управляющий электрод симистора VS1. Через открытый симистор напряжение питания подается на нагрузку, в нашем случае насос, в результате чего емкость начинает наполняться водой.

По мере наполнения емкости, нижний датчик погружается в воду, в связи с этим логический уровень на выходе DD1.3 сменяется с лог.0 на лог.1, и как следствие этого на входе S элемента DD2. 2 устанавливается лог.0 После заполнения, вода замыкает верхний датчик, переводя состояние выхода логического элемента D1.4 с лог.0 на лог.1, тем самым на выходе 13 триггера DD2.появляется лог.0. В результате этого насос прекратит наполнять емкость.

По мере расходования воды из емкости (например, полив сада), верхний датчик осушится и переключит вход R триггера DD2.2 в состояние лог.0. Как только уровень воды опустится ниже нижнего датчика, на выходе DD1.3  появится лог.0 и соответственно на входе S триггера DD2.2 будет лог.1 Вследствие этого на выходе 13 триггера DD2.2  будет лог.1 и насос возобновит свою работу, повторяя очередной цикл заполнения емкости.

В том случае если переключатель SA2 будет в положении «Выкачать», то схема управления насосом будет работать в противоположную сторону, выкачивая воду из емкости. Для принудительного включения – выключения насоса предусмотрена кнопка SA1.

Детали датчика воды

Трансформатор Тр1 – мощностью 10 Вт и с выходным напряжением 12-15 В. Трансформатор Тр2 намотан на ферритовый стержень диаметром 6-8 мм и длинной 25 мм. Обмотки намотаны проводом ПЭВ или ПЭВ-2 диаметром 0,15мм. Первичная обмотка содержит 300 витков, вторичная 200 витков с отводом каждые 50 витков (это нужно для подбора тока открытия симистора)

Правильный ток открытия симистора можно определить, нагрузив его лампой мощностью 60 Вт. Если ток подобран верно, то лампа должна гореть ровно и в полный накал. Для устранения искажения синусоиды напряжения питания насоса установлен конденсатор С9. Диод КД103 возможно заменить аналогичным диодом из серии КД521, КД522. Стабилизатор напряжения DA1 – К142ЕН8Б. Его необходимо установить на радиатор общей площадью 30 кв.см. Микросхемы: DD1 — К561ТЛ1, DD2 — К561ТМ2.

Внимание! Так как элементы схемы находятся под напряжением электросети, то следует соблюдать меры электробезопасности при наладке  прибора. Общий провод устройства, его корпус (если он из металла), а также корпус насоса необходимо тщательно заземлить

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Отправить сообщение об ошибке.

Индикатор уровня жидкости

Если ваши знания немного включают электроники и вам необходим индикатор уровня жидкости, то можно воспользоваться схемой на рис.6. Этот прибор предназначен для контроля уровня жидкости, например воды, в различных резервуарах. Он подает непрерывный звуковой сигнал, когда уровень жидкости достигает номинального значения, и прерывистый звуковой сигнал при превышении жидкостью критической отметки.
Индикатор (рис.6) состоит из 2-х генераторов: первый собран на логических элементах DD1.1 и DD1.2, а второй — на элементах DD1.3 и DD1.4. Работой генераторов управляет датчик из сенсоров Е1-Е3, размещаемый в резервуаре на том уровне, на котором требуется контроль жидкости. Если жидкость ниже заданного уровня и, естественно не доходит до сенсоров, то через резисторы R2, R3 на входы элементов DD1.1-DD1.3 поступает уровень логической 1. Ни один из генераторов не работает. В таком режиме индикатор практически не потребляет тока от источника питания.
Когда жидкость достигнет сенсоров Е1, Е2 и «замкнет» их, то на выводе 12 элемента DD1.3 появится уровень логического нуля. Второй генератор начинает работать, и в телефоне BF1 раздается звуковой сигнал частотой около 1000Гц. Если поступление жидкости в резервуар не прекратится, ее уровень достигнет вскоре сенсора Е3. Уровень логического 0 окажется и на входах элементов DD1.1 и DD1.2. Начнет работать первый генератор и управлять включением второго генератора. Частота следования импульсов первого генератора сотавляет несколько Герц, поэтому в телефоне будут раздаваться прерывистые звуковые сигналы, извещающие о достижении жидкостью критического уровня.
В индикаторе можно применить, кроме указанной на схеме, микросхему К561ЛЕ5; конденсаторы — КЛС,КМ; резисторы — МЛТ-0,125; головной телефон — обязательно высокоомный, сопротивлением не менее 1000Ом на частоте 1000Гц; источник питания — батарея «Крона» либо две последовательно соединенные батареи 3336.
Сенсоры могут быть выполнены в виде облуженных медных планок (рис.7), прикрепленных к пластине (А) из изоляционного материала. Подойдет также отрезок фольгированного стеклотекстолита с сенсорными токопроводящими площадками.. В этом варианте площадки облуживают или покрывают антикоррозийным токопроводящим покрытием, а участок А стеклотекстолита окрашивают лаком или краской.
Если жидкость агрессивная, сенсоры нужно изготовить из материала, не вступающего в химическую реакцию с жидкостью. Сопротивление между сенсорами додлжно быть не менее 10МОм. Если обеспечить его не удастся, придется уменьшить сопротивления резисторов R2 и R3.
Детали индикатора, кроме сенсорного датчика и головного телефона, размещаются на печатной плате (рис.7) из фольгированного стеклотекстолита. Плату соедииняют с датчиком проводами в хорошей изоляции. Для защиты от помех такой провод лучше взять экранированным, соединив экран с общим проводом индикатора (минус питания).
Поскольку в дежурном режиме индикаторо почти не потребляет энергии, выключателя питания нет, но при его желании легко ввести. Какого-либо специального налаживания индикатора не требуется, но в случае необходимости тональность сигнала можно изменить подбором конденсатора С2, а периодичность его подачи — подбором конденсатора С1.

электрическиая и монтажная схемы

Кратко о каждом виде приборов

Поплавковые модели бывают дискретные и магнитострикционные. Первый вариант — дешевый, надежный, а второй — дорогой, сложной конструкции, но гарантирует точное показание уровня. Однако общий недостаток поплавковых приборов — это необходимость погружения в жидкость.

Поплавковый датчик определения уровня жидкости в баке

Гидростатические устройства — в них все внимание обращено на гидростатическое давление столба жидкости в резервуаре. Чувствительный элемент прибора воспринимает давление над собой, отображает его по схеме для определения высоты столба воды. Главные преимущества таких агрегатов — компактность, непрерывность действия и доступность по ценовой категории

Но использовать их в агрессивных условиях нельзя, потому как без контакта с жидкостью не обойтись

Главные преимущества таких агрегатов — компактность, непрерывность действия и доступность по ценовой категории. Но использовать их в агрессивных условиях нельзя, потому как без контакта с жидкостью не обойтись.

Гидростатический датчик уровня жидкости

1. Емкостные приборы — для контроля уровня воды в баке предусмотрены пластины. По изменению показателей емкости можно судить о количестве жидкости. Отсутствие подвижных конструкций и элементов, простая схема устройства гарантируют долговечность, надежность работы прибора. Но нельзя не отметить недостатки — это обязательность погружения в жидкость, требовательность к температурному режиму.
2. Радарные устройства — определяют степень повышения воды путем сравнения частотного сдвига, задержки между излучением и достижением отраженного сигнала. Таким образом, датчик действует как излучатель и улавливатель отражения.

Подобные модели считаются лучшими, точными, надежными устройствами. Они обладают рядом достоинств:

К недостаткам модели можно отнести только их высокую стоимость.

Радарный датчик уровня жидкости в резервуаре

1. Ультразвуковые датчики — принцип функционирования, схема устройства аналогичны радарным приборам, только используется ультразвук. Генератор создает ультразвуковое излучение, которое по достижению поверхности жидкости отражается и попадает через некоторое время на приемник датчика. После небольших математических вычислений, зная временную задержку и скорость движения ультразвука, определяют расстояние до поверхности воды.

Плюсы радарного датчика присущи и ультразвуковому варианту. Единственное, менее точные показатели, более простая схема работы.

Детали датчика воды

Трансформатор Тр1 – мощностью 10 Вт и с выходным напряжением 12-15 В. Трансформатор Тр2 намотан на ферритовый стержень диаметром 6-8 мм и длинной 25 мм. Обмотки намотаны проводом ПЭВ или ПЭВ-2 диаметром 0,15мм. Первичная обмотка содержит 300 витков, вторичная 200 витков с отводом каждые 50 витков (это нужно для подбора тока открытия симистора)

Правильный ток открытия симистора можно определить, нагрузив его лампой мощностью 60 Вт. Если ток подобран верно, то лампа должна гореть ровно и в полный накал. Для устранения искажения синусоиды напряжения питания насоса установлен конденсатор С9. Диод КД103 возможно заменить аналогичным диодом из серии КД521, КД522. Стабилизатор напряжения DA1 – К142ЕН8Б. Его необходимо установить на радиатор общей площадью 30 кв.см. Микросхемы: DD1 — К561ТЛ1, DD2 — К561ТМ2.

Внимание! Так как элементы схемы находятся под напряжением электросети, то следует соблюдать меры электробезопасности при наладке  прибора. Общий провод устройства, его корпус (если он из металла), а также корпус насоса необходимо тщательно заземлить

Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

Светодиодный указатель уровня воды — Своими Руками

Схема индикатора уровня жидкости

Приступим к постройке схемы датчика. Сначала вырежем плату 30 мм на 45 мм. Потом нарисуем дорожки, как на фото. Рисовать желательно краской или лаком для ногтей

Но под рукой у меня оказался только маркер (хотелось бы обратить внимание, что подойдет только перманентный маркер). Если вы рисуете маркером, то лучше всех держится маркер, купленный в магазине дисков или компьютеров

Нарисовав, приступайте к травлению.

Я травил перекисью водорода, так как ни хлорного железа, ни медного купороса нет. Наливал 50 мл 3% перекиси водорода, потом клал 1 ложку соли и 2 ложки лимонной кислоты. Смешивал, пока все не растворилось. При периодическом легком покачивании протравил плату где-то минут за 50.

Приступим к пайке схемы. Для этого нам понадобятся: 3 резистора сопротивлением 10 кОм, 3 резистора сопротивлением 1 кОм, 2 зеленых и 1 красный светодиоды, 4 резистора на 300 Ом. Аккуратно все впаяв, припаиваем провода, и подключаем батарейку. Провода отрезаем через каждые 2 сантиметра.

Готово! Теперь опускаем провода в стакан и постепенно наливаем воды. Для наглядности чуть подкрасил воду. Как видим, всё отлично работает.

Когда в стакане 1/3 воды — горит только красный светодиод. Когда 2/3 — загорается еще и зеленый. А когда стакан заполнен по верхнюю линию — горят все светодиоды. в своём случае собрал схему, где всего 3 светодиода, но можно делать и больше — хоть 10. Тогда уровень воды будет виден более точно. Также хотелось бы добавить, что корпус использовал из-под корректора. Схему собрал: bkmz268
