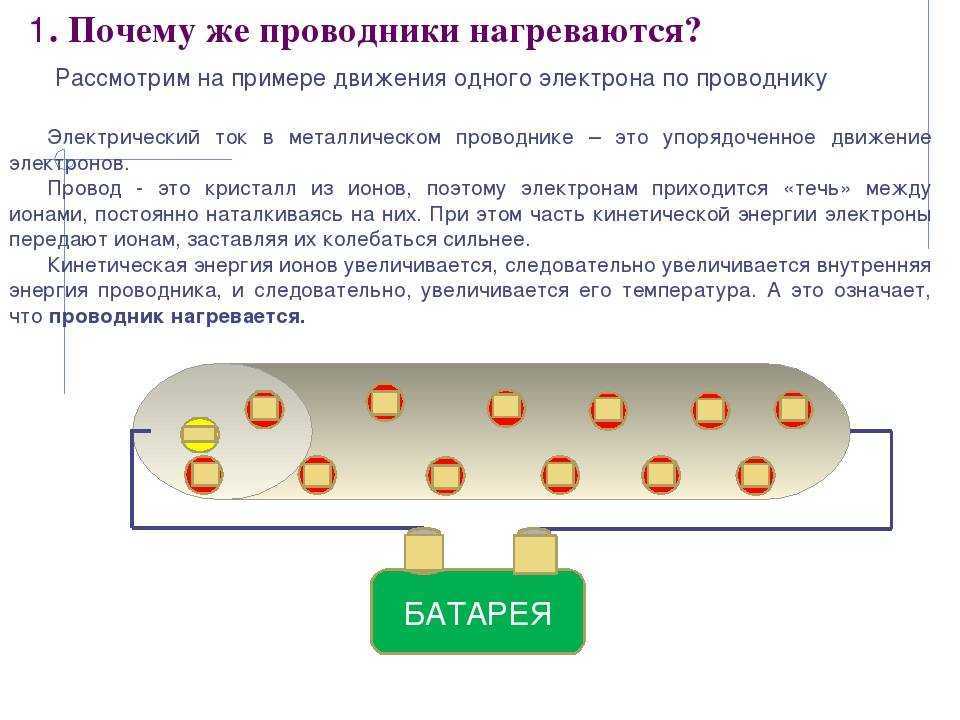

Почему нагревается проводник с током: разберем подробности

Способы решения проблемы

Итак, существует разница между тем, что нагревается электропроводка в доме или же шнур от бытовой техники. В связи с этим и технология ремонта будет отличаться. Чтобы вам был понятнее материал, рассмотрим на отдельных примерах, что и как нужно делать.

Бытовая техника

Если вы заметили, что греется провод от водонагревателя либо стиральной машины, первым делом необходимо определить, как происходит нагрев: в одном определенном месте или по всей длине. Чаще всего нагревается вилка, подключенная в розетку. Это связано с тем, что между клеммами розетки и питающими проводами электропроводки плохой контакт. Из-за этого происходит нагрев клемм розетки, и все тепло переходит к электрической вилке. Помимо плохого контакта причиной неисправностей может быть слабая розетка (к примеру, рассчитана на 10 А). Дело в том, что мощные электроприборы: плита, бойлер, обогреватель, да даже некоторые чайники нормально функционируют только при подключении к 16-амперной розетки или же напрямую от щитка (если мощность превышает 3,5 кВт). Как вы уже сами догадываетесь, 10-амперная розетка не выдержит высокие нагрузки и начнет нагреваться, расплавится (как на фото ниже) и после чего через короткий промежуток времени может произойти короткое замыкание.

Вторая причина нагрева провода от бытовой техники – плохой контакт в самой вилке либо с другой стороны, там где жилы подключаются к клеммной колодке электроприбора. Вам нужно разобрать электрическую вилку и проверить надежность подключения контактов, если греется сама вилка. Если же нагревается провод со стороны техники, проверьте, как выполнено подключение на обратном конце проводника.

Ну и последнее, что может быть – кабель водонагревателя либо другой мощной техники нагревается из-за того, что производители решили сэкономить на самом проводнике и сделали его с меньшим сечением. В результате шнур греется по всей длине. К примеру, если мощность водонагревателя составляет 4,5 кВт, сечение проводов должно быть не менее 2,5 мм 2 . Соответственно если сечение кабеля 1,5 мм 2 , именно поэтому он и нагревается. Все, что вам нужно сделать – заменить ненадежный проводник на более мощный. О том, как рассчитать сечение кабеля по мощности, мы рассказывали.

Полезное видео по теме:

Электропроводка

Не знаете, что делать, если греется проводка в доме либо квартире? Решить проблему можно аналогичным путем. Как правило, силовой кабель может нагреваться в щитке либо распределительных коробках. И в первом, и во втором случае причиной сильного нагрева является слабый контакт, но об этом по порядку.

Греется удлинитель, что делать, как быть?

28.06.2014 16:40 #0

Местный

—————————–

( Зарегистрированные посетители не видят эту рекламу –

регистрация

Основные причины нагрева нулевого провода

Если рассматривать нагрев нулевого проводника чисто с физической точки зрения, то данный недочет, может быть вызван следующими факторами:

Плохой контакт в месте соединения

Учитывая, что в 90% случаев электрическая проводка в многоквартирных домах выполнена из алюминиевых проводников, становится ясно, почему возникает плохой контакт в месте соединения с нулевым проводом. Ведь в отличие от меди, на алюминии при коммутации с инородными материалами образуется оксидная пленка, которая в свою очередь ухудшает прохождение тока, ввиду уменьшения пятна контакта. Понятно, что подобный круговорот заканчивается существенным перегревом такого соединения.

Помимо этого, алюминий характеризуется хорошей пластичностью и даже после незначительных нагрузок, место соединения желательно периодически подтягивать, обеспечивая тем самым качественный контакт. Ну а если подобное условие игнорировать, то в течение непродолжительного периода времени место соединения ослабнет, и контакт ухудшится, провоцируя тем самым его нагрев.

Безусловно, медные проводники так же могут перегреваться (например, из-за неправильно подобранного сечения или плохой обтяжки контактов), но все же они менее подвержены подобным отклонениям.

Плюс ко всему, медь более прочный металл и даже при одинаковых условиях, медные проводники способны более длительно противостоять негативным воздействиям от перегрева (не так быстро отгорает как алюминий).

Превышение потребляемой нагрузки выше номинальной

Естественно, такая причина будет вызывать перегрев не только нулевых проводников, но и всей электропроводки. Ввиду чего не желательно подключать к непредназначенной для этого электросети мощные электропотребители (особенно одновременно).

Неплохим решением для разгрузки такой электропроводки будет поочередное включение в работу электропотребителей посредством программируемых реле времени или таймеров. Кстати с методикой подбора сечений для электропроводки можно ознакомиться здесь.

Также очень важно для предотвращения деформации проводников вследствие перегрузки применять точно рассчитанные устройства защиты (автоматические выключатели с тепловым расцепителем, УЗО, реле напряжения и т.п.)

Воздействие высших гармоник в электросети

Не вдаваясь в технические подробности, можно отметить, что с появлением современных электробытовых приборов, оснащенных импульсными источниками питания или имеющих реактивную нагрузку (микрволновки, светодиодные источники света, инверторные приводы) возникло такое негативное воздействие как появление высших гармоник в электросети. Причем, по словам специалистов, такие потребители способны повышать уровень тока в нулевом проводнике, даже выше тока в фазном проводнике. Ввиду чего расчет сечений электропроводки в таком случае следует производить с учетом подобных критериев.

Неисправности электропроводки или плохой контакт

Весьма распространённой причиной, по которой греется ноль в электропроводке, это плохой контакт. Возможно, со временем ослабли винты креплений, а возможно, на проводах образовался нагар. В любом случае, проблема сама по себе никуда не исчезнет, и стоит проверить, насколько хороший контакт на вводе, на автоматах, клеммах и в распределительных коробках.

Плохой контакт — это всегда лишнее сопротивление, как и при соединении алюминия с медью. А, как известно, любому сопротивлению свойственно нагреваться. Со временем, это приводит к отгоранию нуля и различным другим неисправностям электропроводки.

Чтобы устранить плохой контакт, его сначала нужно найти, для чего следует осмотреть все доступные соединения проводов. После того, как слабое место найдено, необходимо будет его разобрать, зачистить, и подключить заново. Для зачистки контактов можно использовать мелкий надфиль или наждачную бумагу.

Само собой разумеется, что при любых работах связанных с ремонтом электропроводки, необходимо полностью обесточить электросеть. Всегда нужно помнить о том, что при отключении всего лишь одного провода (нуля), через включенный выключатель, все равно может пройти ток, что приведёт к появлению опасного потенциала для жизни на нулевом проводнике.

Действия при возгорании устройства подключения

Что делать если загорелась розетка, – вопрос, ответ на который должен знать каждый. В момент опасности легко растеряться, а нужны срочные адекватные действия. Причиной внезапного возгорания может быть неправильная установка устройства подключения, поломки внутри механизма, а также некорректная эксплуатация изделия.

Как ликвидировать возгорание розетки

Вследствие неисправности или короткого замыкания воспламенилась розетка что делать людям, которые находятся в данном помещении? Запомните. Тушить точку подключения, которая находится под напряжением, можно с использованием специальных огнетушителей:

углекислотных;
порошковых;
химически пенных (воздушно-эмульсионных).

Заменят спецсредство, но будут менее эффективными сухая земля, песок, попробуйте сбить пламя, накрыв его куском плотного натурального текстиля. Ни в коем случае не применяйте воду, это опасно при тушении электрических приборов.

Нужного типа огнетушителей рядом нет? Тогда действуйте по следующему алгоритму:

Оцените масштабы происшествия. Если в области розетки появился дым, искры, как можно быстрее отключите электроприбор. Ни в коем случае нельзя хвататься руками непосредственно за электрический шнур или за провода.
Если вы находитесь в знакомом помещении и знаете, где расположен электрощит, отключите электрическое питание – выкрутите пробки или выключите рубильник.
Находясь в незнакомом помещении, следует прервать питание прибора в опасном месте. Используйте плоскогубцы с обрезиненными ручками или перерубите провод топором с сухим деревянным держателем.

Обязательно вызовите электрика, описав все, что произошло на месте происшествия.

Что делать если горит розетка, а огонь и задымление быстро распространяются? Не пытайтесь локализовать такую проблему самостоятельно. Быстро возьмите документы и покиньте помещение вместе с другими жильцами дома/сотрудниками офиса. После срочного вызова специальной службы дожидайтесь приезда пожарной бригады.

Что делать

Если компрессор холодильника сильно нагревается, но устройство продолжает морозить, нужно попытаться устранить неисправность. Для этого рекомендуется выполнить такие действия:

Проверить правильность установки аппарата. Холодильник выравнивают путем регулирования высоты ножек. Расстояние от задней решетки до стены должно составлять не менее 15 см.
Провести разморозку. Для этого камеры освобождают от продуктов и дожидаются полного оттаивания наледи. При загрузке соблюдают правила размещения продуктов.
Проверить работоспособность термодатчика. Деталь извлекают и тестируют с помощью мультиметра.

Если вышеуказанные действия не приносят результата или холодильник не работает, может потребоваться замена компрессора. Порядок проведения работ включает следующие этапы:

Подготовку холодильника к ремонту. Прибор отключают от сети электропитания. Из камер извлекают продукты, полки и ящики.
Удаление хладагента. Компрессор вытягивают, идущую от него трубку надламывают. Двигатель запускают на 10 минут. За это время фреон перемещается в конденсатор. После установки прокалывающего вентиля подключают шланг газового баллона. Вентиль открывают и ждут 30 секунд. Этого времени достаточно для удаления всего хладагента.
Замена заправочной трубы. Рекомендуется устанавливать медную деталь, которую припаивают с помощью пропановой горелки. Капиллярный расширитель надрезают, трубку отламывают, фильтр отсоединяют от конденсатора.
Извлечение компрессора, который был горячим. Деталь отключают от нагнетающих и откачивающих трубок.
Установка нового компрессора. Вышеуказанные действия выполняются в обратном порядке. После завершения ремонта холодильник включают.

Если соответствующие навыки отсутствуют, выполнение ремонта своими руками может представлять опасность. В таком случае нужно обращаться к специалистам.

Плюсы и минусы от нагрева электрическим током

Плюсы. Нагревание проводников электрическим током находит свое применение в различных полезных приборах и устройствах: электроплитах, чайниках, кофеварках, кипятильниках, фенах, утюгах, обогревателях.
Минусы. Очень часто инженерам-электронщикам приходится бороться с этим эффектом для того, чтобы, например, обеспечить работоспособность электронных плат, которые напичканы огромным количеством электронных деталей, микросхем и т.д. Все эти элементы греются в соответствие с законом Джоуля-Ленца. И если не предпринять меры для принудительного охлаждения с помощью металлических радиаторов или вентиляторов (кулеров), то платы быстро выйдут из строя от перегрева.

Рис. 2. Бытовые нагревательные приборы: чайник, утюг, фен, электроплита.

Часто для быстрого соединения проводов многие пользуются способом “скрутки”. Это приводит к значительному увеличению сопротивления, а следовательно, место “скрутки” будет греться сильнее, чем остальная часть проводки. Поэтому скрутка проводов часто бывает причиной пожаров в домах и квартирах. Для улучшения контакта требуется хорошо пропаять это место.

Упражнения

Упражнение №1

Какое количество теплоты выделится за $30 \space мин$ проволочной спиралью сопротивлением $20 \space Ом$ при силе тока, равной $5 \space А$?

Дано:$t = 30 \space мин$$R = 20 \space Ом$$I = 5 \space А$

СИ:$t = 1800 \space с$

$Q — ?$

Показать решение и ответ

Скрыть

Решение:

Используем закон Джоуля-Ленца:$Q = I^2Rt$.

$Q = 5^2 \space А^2 \cdot 20 \space Ом \cdot 1800 \space с = 900 \space 000 \space Дж = 900 \space кДж$.

Ответ: $Q = 900 \space кДж$.

Упражнение №2

С какой целью провода в местах соединения не просто скручивают, а еще и спаивают? Ответ обоснуйте.

Скручивая один проводник с другим, мы получаем утолщенное и уплотненное место их соединения. Сопротивление на таком участке будет больше, чем у самих проводов. А чем больше сопротивление проводника, тем больше тепла будет выделяться при прохождении по нему электрического тока. Такой участок будет сильно нагреваться.

Спайка же позволяет сделать место соединения проводов более однородным. Это практически не изменяет сопротивления. Таким образом, мы избегаем нагревания проводов в месте их соединения друг с другом.

Упражнение №3

Спираль нагревательного прибора — рефлектора — при помощи шнура и вилки соединяется с розеткой. Шнур состоит из проводов, подводящих ток к спирали, покрытых изоляцией. Спираль и провода соединены последовательно. Как распределяется подаваемое от сети напряжение между проводами и спиралью? Почему спираль раскаляется, а провода почти не нагреваются? Какими особенностями устройства спирали и проводов достигается эта разница?

Будем опираться на закон Джоуля-Ленца: $Q = I^2Rt$.

Спираль раскаляется, а провода — нет. Это означает, что на спирали выделяется намного больше количества теплоты $Q$, чем в проводах. Если сила тока одинакова, значит причина этому — сопротивление $R$.

Поэтому мы делаем вывод, что спираль раскаляется, так как обладает намного большим сопротивлением, чем провода. Такое устройство обуславливается материалами, из которых сделаны спираль и провода. Удельное сопротивление спирали точно больше удельного сопротивления проводов ($R = \frac{\rho l}{S})$. Также провода тоньше спирали. Их площадь поперечного сечения намного меньше площади поперечного сечения спирали нагревательного прибора. Поэтому в проводах выделяется меньшее количество теплоты, чем в спирали.

Что будет с напряжением в такой цепи? Запишем закон Джоуля-Ленца в таком виде: $Q = UIt$. Сказано, что все элементы в этой цепи соединены последовательно. Значит сила тока $I$ во всех ее участках будет одинакова.

Получается, что напряжение на спирали будет больше, чем напряжение на концах проводов.

Упражнение №4

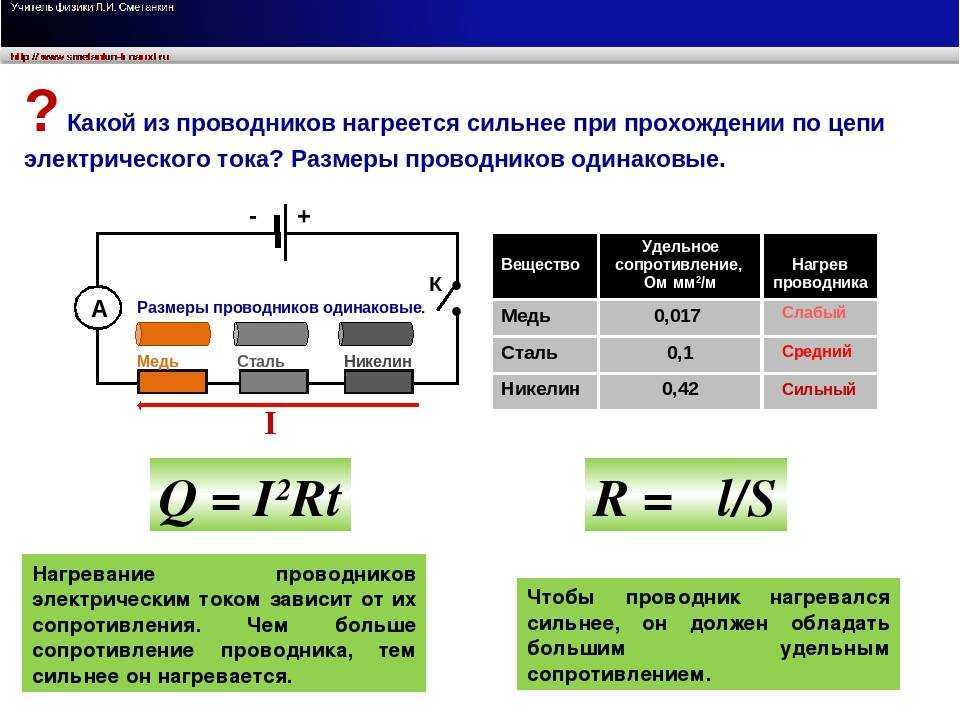

В цепь источника тока включены последовательно три проволоки одинакового сечения и одинаковой длины: медная, стальная и никелиновая. Какая из них больше нагреется? Ответ обоснуйте и по возможности проверьте на опыте.

Начнем с теории. По закону Джоуля-Ленца: чем больше сопротивление проводника, тем большее количество теплоты выделится в нем. Сила тока на всех участках цепи будет одинакова из-за типа соединения.

Сопротивление проводников рассчитывается по формуле: $R = \frac{\rho l}{S}$. Так как размеры проволок одинаковы, то определять все будет величина удельного сопротивления каждого материала.

Из таблицы возьмем значения удельных сопротивлений:$\rho_{них} = 1.1 \frac{Ом \cdot мм^2}{м}$,$\rho_{ник} = 0.4 \frac{Ом \cdot мм^2}{м}$,$\rho_м = 0.017 \frac{Ом \cdot мм^2}{м}$.

Самым большим сопротивлением будет обладать нихромовая проволока. Она нагреется больше остальных.

Теперь проведем опыт.Соберем электрическую цепь из трех проволок и источника тока. Все элементы соединим последовательно.

Через какое-то время вы сможете увидеть подтверждение нашим теоретическим выводам. Нихромовая проволока нагреется до белого каления, никелиновая — начнет краснеть (рисунок 4). Медная проволока визуально останется такой же.

Рисунок 4. Зависимость температуры проволоки от сопротивления

Электропроводка

Определить, что перегревается квартирная или офисная проводка можно не только по повышению температуры стены в месте, где она проходит, а и по характерному запаху гари. Он появляется от плавления пластиковой изоляции. Основные причины и методы устранения неполадки:

Недостаточное сечение токопроводящих жил. Так бывает при ошибках, допущенных на этапе проектирования электромонтажных работ или в старых домах, проводка которых не была предусмотрена для современного уровня электропотребления. Возможные решения менять проводку или уменьшать количество одновременно работающих мощных приборов (например, не включать сразу чайник, утюг и кондиционер).
Разные материалы жил кабеля. Соединять напрямую алюминиевые и медные жилы нельзя. В месте такой скрутки нагрев неизбежен, что опасно расплавлением изоляции, коротким замыканием и возгоранием. Материал проводки выбирается одинаковым для всех комнат дома/квартиры. Однако, при необходимости сделать соединение медных и алюминиевых жил, допустимо применить специальные клеммники производителя WAGO
Плохой контакт в распределительной коробке или щитке. Ремонт выполняется зачисткой жил, новым соединением (скруткой или применением клемм для лучшего контакта).
Ошибка при выборе устройства защитного отключения (УЗО) в щитке, который не срабатывает при неисправной электроцепи.

Основные причины нагрева кабелей и проводов

Чтобы понять причину нагрева электрической проводки, необходимо вспомнить азы электротехники. Электрический ток – это упорядоченное движение свободных электронов, на пути которых возникают другие атомы вещества. Определённое количество таких атомов называется электрическим сопротивлением. При слишком большом сопротивлении, увеличивается температура материала.

Данный принцип успешно применяется, например, в водонагревателях. В других бытовых приборах или электрической сети необходимо наоборот, снизить нагрев проводников – довести его до номинального уровня.

Основные причины нагрева кабелей и проводов:

Главная причина, почему происходит нагрев провода – это выбор его неправильного сечения. При выборе малого сечения проводов, что преследует практически всех горе-электриков, и неизменной силе тока, происходит быстрое повышение температуры кабеля. Такой же принцип в водопроводных трубах – чем больше диаметр, тем больший напор воды.
Перегрев линии возникает при неправильном монтаже. Например, незначительное короткое замыкание, на которое не срабатывает автоматический выключатель с завышенными номинальными параметрами. Автомат не размыкает линию – кабель продолжает греться, и через некоторое время прогорает.
Некачественное место соединения или окисление контактов. Очень быстро окисляются алюминиевые провода, места соединения которых следует проверять чаще медных. Чтобы не беспокоиться за качество скрутки, лучше воспользоваться специальными клеммниками или тщательно пропаять кабели.
Использование кабеля или провода низкого качества. Сейчас рынок электротехники стремительно наполняется продукцией из Кореи и Китая, качество которой оставляет желать лучшего. Такой кабель, даже при правильном монтаже, сам по себе может стать причиной нагрева и возгорания.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Нагревается провод – что делать? В результате увеличивается частота колебаний атомов или ионов кристаллической решетки, а именно этот параметр отвечает за повышение температуры. Спрашивайте, я на связи!

Упражнения

Упражнение №1

Дано:$t = 30 \space мин$$R = 20 \space Ом$$I = 5 \space А$

СИ:$t = 1800 \space с$

Показать решение и ответ

Решение:

Используем закон Джоуля-Ленца:$Q = I^2Rt$.

$Q = 5^2 \space А^2 \cdot 20 \space Ом \cdot 1800 \space с = 900 \space 000 \space Дж = 900 \space кДж$.

Ответ: $Q = 900 \space кДж$.

Упражнение №2

С какой целью провода в местах соединения не просто скручивают, а еще и спаивают? Ответ обоснуйте.

Упражнение №3

Будем опираться на закон Джоуля-Ленца: $Q = I^2Rt$.

Поэтому мы делаем вывод, что спираль раскаляется, так как обладает намного большим сопротивлением, чем провода. Такое устройство обуславливается материалами, из которых сделаны спираль и провода. Удельное сопротивление спирали точно больше удельного сопротивления проводов ($R = \frac)$. Также провода тоньше спирали. Их площадь поперечного сечения намного меньше площади поперечного сечения спирали нагревательного прибора. Поэтому в проводах выделяется меньшее количество теплоты, чем в спирали.

Получается, что напряжение на спирали будет больше, чем напряжение на концах проводов.

Упражнение №4

Сопротивление проводников рассчитывается по формуле: $R = \frac$. Так как размеры проволок одинаковы, то определять все будет величина удельного сопротивления каждого материала.

Из таблицы возьмем значения удельных сопротивлений:$\rho_ = 1.1 \frac$,$\rho_ = 0.4 \frac$,$\rho_м = 0.017 \frac$.

Самым большим сопротивлением будет обладать нихромовая проволока. Она нагреется больше остальных.

Обратите внимание, что визуально оценить эффект нагревания в таком случае проще, чем пробовать при малых температурах определить на ощупь, какая проволока нагрелась больше или пытаться использовать термометр. Почему при прохождении электрического тока проводник нагревается? Ответ на этот вопрос крайне важен при выборе материалов и сечения проводников, а также в контексте борьбы с последствиями токов короткого замыкания

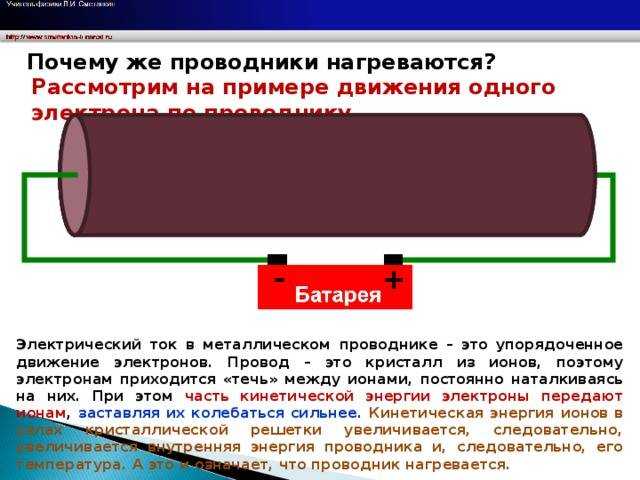

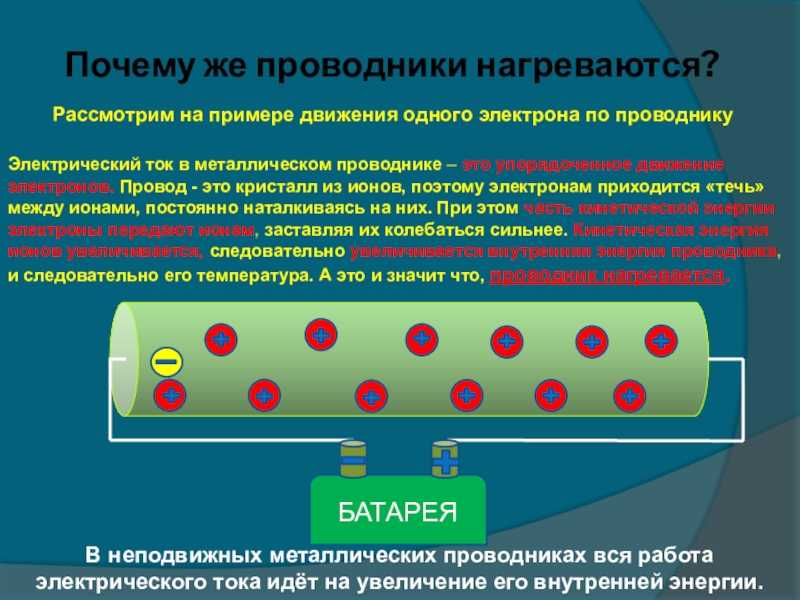

Почему при прохождении электрического тока проводник нагревается? Ответ на этот вопрос крайне важен при выборе материалов и сечения проводников, а также в контексте борьбы с последствиями токов короткого замыкания.

Поэтому в нашей статье мы постараемся максимально подробно, но при этом на доступном языке, разобраться с причинами нагрева, его этапами и использовании этого свойства проводников на практике.

Замена РЗ

Как правило, часто именно реле становится виновником плохого пуска мотора

К сожалению, многие автомобилисты не обращают на него внимание, пытаются найти причину в стартере или бобине зажигания

Диагностировать реле несложно. Нужно только вооружиться специальным измерителем, например, омметром или мультиметром с наличием всех нужных режимов.

Далее, проверяются показатели сопротивления:

Подключаются щупы прибора к реле: один на плюс, другой – на массу;
Щупы прибора подключаются к обмотке возбуждения стартера и к проводу управления реле, чтобы диагностировать поломку устройства (если сопротивления нет, поломка налицо).

Реле зажигания не подаётся ремонту. Только замена на новый элемент поможет решить сложившуюся проблему. Стоит реле недорого, так что проблем с покупкой нового устройства возникнуть не должно.

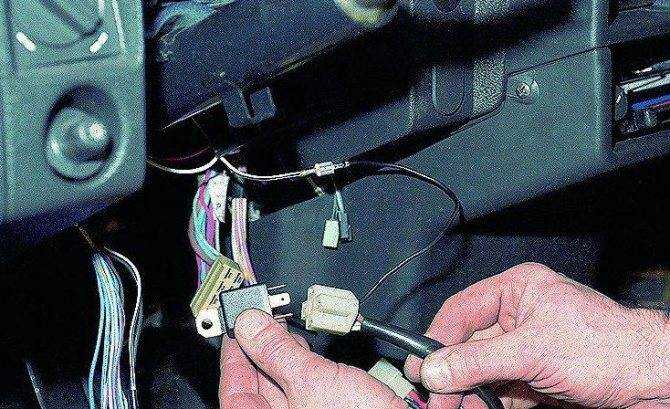

Вот как осуществляется замена:

АКБ следует обесточить, скинув минусовой вывод;
Затем открутить саморезы на защитном чехле рулевой колонки, чтобы обеспечить свободный доступ к реле.

Снять кожух;
Найти колодку с проводами, куда подключается реле;
Отключить провод РЗ от колодки, установить новый элемент;
Проверить, как всё работает.

Своевременная забота о своём автомобиле, который сегодня для многих россиян стал инструментом для дополнительного заработка, крайне важна. Трудности запуска могут застать автомобилиста в самый неподходящий момент. Поэтому регулярно проводите профилактические проверки, обезопасьте себя от лишних затрат и нервотрёпки.

Практические причины, почему греется проводка

Как я сказал в начале статьи, если вы заметили, что греется проводка, это сигнал на который нужно реагировать. Не доводя ситуацию до аварийной, нужно выяснить причины нагрева.

Причина 1

Неправильно был сделан расчет электрической сети и был использован электрический кабель сечение, которого не соответствует потребляемой мощности. Например, для питания электрической плиты 220 В, 10 кВт, был использован кабель сечением 2,5 кв. мм.

Устранение. Не включать мощные бытовые приборы или заменить кабель, на кабель с большим сечением.

Причина 2

Установлен автомат защиты с завышенным номиналом по току. Автомат защиты группы и кабель электропроводки этой группы подбираются по планируемой мощности подключаемых приборов. Завышение номинала автомата защиты и подключение мощного бытового прибора приведет к нагреванию проводки.

Устранение. Обязательное снижение номинала автомата защиты до уровня надежное отключение и далее не включать мощные бытовые приборы. Заменить кабель, на кабель с большим сечением, увеличить номинал автомата защиты.

Причина 3

Неправильно сделано соединение проводов (жил кабеля) на участке электропроводки. Некачественное соединение проводов в распаячных коробках, в местах соединения двух кабелей, прямое соединение алюминиевых и медных проводов могу привести к нагреву проводки, особенно с течением времени.

Исправление. Использовать для соединения проводов специальные клемники.

Причина 4

Плохой контакт в местах подключения. Чаще плохой контакт в местах подключения проводников к розетке или шине, приводит к нагреву в месте подключения (нагрев контактов), но может приводить и к нагреву проводки.

Устранение. Протяжка всех контактных соединений электропроводки.

Вывод

Мы очень надеемся, что теперь вы знаете, как можно объяснить нагревание проводника электрическим током, и понимаете сам процесс. Так же вы должны понимать, с чем связаны определенные ограничения при выборе сечения проводников, и не будет ли слишком велика цена игнорирования этих правил.

Ведь все из них основаны на реальных практических и научных обоснованиях, а электротехника очень жестоко наказывает тех, кто их игнорирует.

При прохождении по проводу электрического тока происходит преобразование электрической энергии в тепловую. Скорость процесса преобразования электрической энергии в тепловую характеризуется мощностью P=UI.

Количество тепла, выделяемого током в проводнике, пропорционально квадрату тока, сопротивлению проводника и времени прохождения тока: Q = I 2 rt (Закон Джоуля-Ленца).

Преобразование электрической энергии в тепловую имеет большое практическое значение для создания ламп накаливания, нагревательных приборов и электрических печей. Однако выделение тепла в проводах и обмотках электрических, машин, трансформаторов, измерительных и других приборов не только бесполезная трата электрической энергии, но и процесс, который может принести к недопустимо высокому повышению температуры и к порче изоляции проводов и даже самих устройств.

Количество тепла, выделяющегося в проводе, пропорционально объему провода и приращению температуры, а скорость отдачи тепла в окружающее пространство пропорциональна разности температур провода и окружающей среды.

В первое время после включения цепи разность температур провода и окружающей среды мала. Только небольшая часть тепла, выделяемого током, рассеивается и окружающую среду, а большая часть тепла остается в проводе и идет на его нагревание. Этим объясняется быстрый рост температуры провода в начальной стадии нагрева.

По мере увеличения температуры провода растет разность температур провода и окружающей среду к увеличивается количество тепла, отдаваемое проводом. В связи с этим рост температуры провода все более замедляется. Наконец, при некоторой температуре устанавливается тепловоз равновесие: за одинаковое время количество выделяющегося в. проводе тепла становится равным рассеивающемуся во внешнюю среду.

При дальнейшем прохождении неизменяющегося тока температура провода не изменяется и называется установившейся температурой .

Время нагревания до установившейся температуры неодинаково для различных проводников: нить лампы накаливания нагревается за доли секунды, электрическая машина – за несколько часов (как показывает анализ, теоретически время нагревания бесконечно велико, мы под временем нагревания будем понимать время, в течение которого провод нагревается до температуры, обличающемся от установившейся не более чем на 1%).

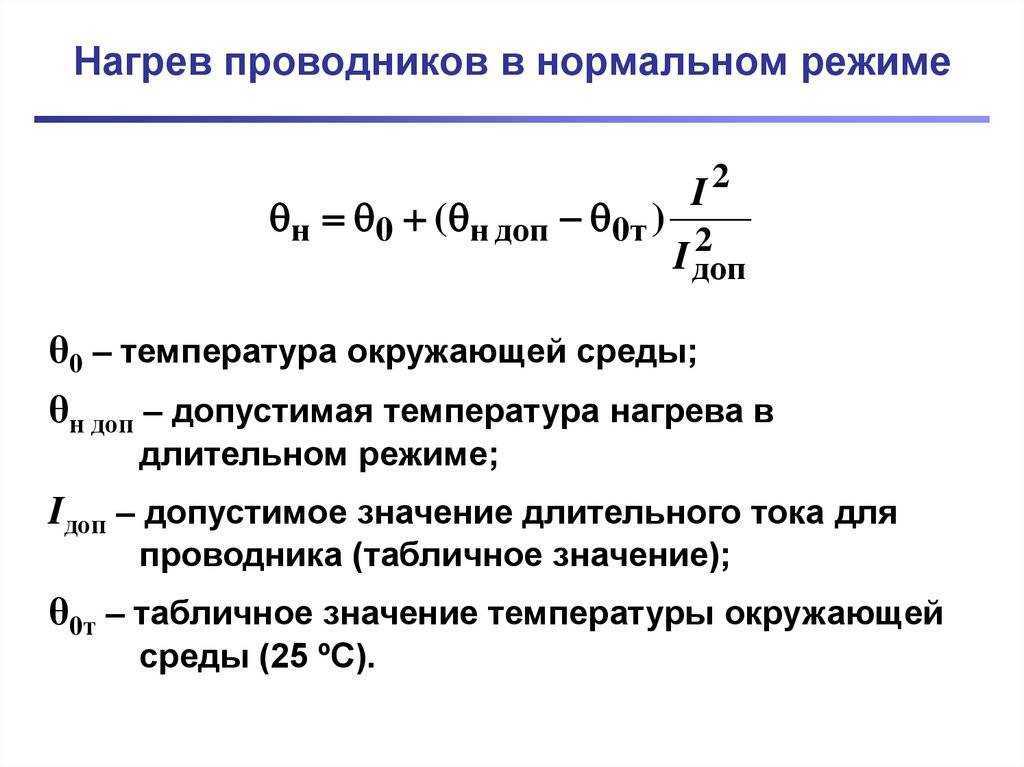

Для изолированных проводов нормами установлена предельная температура нагрева 55 – 100° С в зависимости от свойств изоляции и условий монтажа. Ток, при котором установившаяся температура соответствует нормам, называется предельно допустимым или номинальным током провода. Значение номинальных токов для различных сечений проводов приводится в специальных таблицах в ПУЭ и электротехнических справочниках.

Мощность, развиваемая током в проводе, при которой наступает тепловое равновесие к устанавливается допустимая температура, называется допустимой мощностью рассеивания .

Если по проводу проходит ток больше номинального, то провод оказывается «перегруженным». Однако, поскольку установившаяся температура достигается не сразу, кратковременно можно допустить в цепи ток больше номинального (до момента, пока температура провода не достигнет предельного значения). Слишком большая температура провода, как правило, получается при коротком замыкании.
