Ремонт электродвигателей, переменного и постоянного тока

Осмотр электрической составляющей асинхронного электродвигателя.

При осмотре электрической составляющей, в первую очередь необходимо проверить состояние статорных выводов. Они должны быть хорошо изолированы, а их наконечники должны быть чистыми, без малейшего нагара и окиси

Внимание также стоит обратить на клеммную колодку, которая должна быть целой без каких-либо видимых повреждений. Токосъемные роторные щетки должны быть идеально ровными, без сколов и трещин, а их величина должна составлять минимум 5 миллиметров

Они должны плотно прилегать к токосъемным кольцам. На токосъемных кольцах должна отсутствовать пыль и грязь. В конце рекомендуется проверить состояние заземляющего проводника и его крепление.

Основные и дополнительные функции УПП

Современные софт-стартеры – многофункциональные электротехнические устройства. Основное их предназначение – снижение пусковых токов и смягчение динамических ударов при старте двигателя. Кроме того, УПП обеспечивают:

• Пуск с номинальным моментом. При этом при старте на электродвигатель подается максимальное напряжение, после чего включаются тиристоры. Разгон до номинальной частоты осуществляется плавно. Софт-стартеры такой конструкции применяют для механизмов со значительной пусковой нагрузкой.
• Динамическое торможение. УПП с данной функцией обеспечивают остановку привода без выбега. Их устанавливают в приводе инерционного технологического оборудования: тяговых вентиляторов, подъемниках и т.д.
• Пуск в функции тока и напряжения. УПП такой конструкции позволяют задавать предельное значение пускового тока. Устройства применяются при низкой мощности сети, а также в приводе оборудования с низким стартовым моментом.
• Защиту электродвигателя. Софт-стартеры обеспечивают остановку привода при обрыве фаз, перегрузках, превышении времени разгона, а также при возникновении других аномальных и аварийных режимов. УПП не имеют защиты от коротких замыканий и включаются через предохранители или автоматы.
• Интеграцию в САР и системы телемеханики. Софт-стартеры с процессорными блоками управления и устройствами поддержки протоколов связи с удаленным оборудованием контроля легко встраиваются в многоуровневые системы автоматизации технических процессов.
• Регулировку частоты вращения вала. УПП с такой функцией не заменяют частотные преобразователи. Такой режим допустим при непродолжительной настройке оборудования.

Выбор функционала софт-стартера зависит от требований к электроприводу и осуществляется на основании технико-экономической целесообразности.

Универсальные блоки защиты

Они срабатывают в таких случаях:

• Проблемы с напряжением, характеризующиеся скачками в сети, обрывами фаз, нарушением чередования либо слипания фаз, перекосом фазного или линейного напряжения;
• Механической перегруженности;
• Отсутствие крутящего момента для вала ЭД;
• Опасных эксплуатационной характеристике изоляции корпуса;
• Если произошло замыкание на землю.

Хотя защита от понижения напряжения, может быть, организована и другими способами мы рассмотрели основные из них. Теперь у вас есть представление о том зачем необходимо защищать электродвигатель, и как это осуществляется с помощью различных способов.

Источник



Способы защиты электродвигателей от перегрузок

Кроме того, в современные схемы обязательно включают элементы, которые предназначены для комплексной защиты электрооборудования в случае исчезновения напряжения одной или нескольких фаз питания. В подобных системах для исключения аварийных ситуации и минимизации ущерба при их возникновении выполняют мероприятия, предусмотренные «Правилами устройства электроустановок» (ПУЭ).

Отключение двигателя по току тепловым реле

Для исключения выхода из строя асинхронных электродвигателей, которые применяются в механизмах, машинах и прочем оборудовании, где возможно увеличение нагрузок на механическую часть двигателя в случае нарушения технологического процесса, применяют устройства защиты от тепловых перегрузок. Схема защиты от тепловых перегрузок, которая изображена на рисунке выше, включает в себя тепловое реле для электродвигателя, являющееся основным прибором, реализующим мгновенное или заданное по времени прерывание цепи питания.

Реле электродвигателя конструктивно состоит из регулируемого или заданного точно механизма задания времени, контакторов и электромагнитной катушки и теплового элемента, являющегося датчиком возникновения критических параметров. Устройства, кроме времени срабатывания, могут регулироваться по величине перегрузки, что расширяет возможности применения, особенно для тех механизмов, в которых согласно технологическому процессу возможно кратковременное увеличение нагрузки на механическую часть электродвигателя.
К недостаткам работы тепловых реле относится функция по возврату к готовности, которая реализована автоматическим самовозвратом или ручном управлении, и не дающая уверенности оператору в несанкционированном пуске электроустановки после срабатывания.

Схема пуска двигателя выполняется при помощи кнопок пуск , стоп  и электромагнитного пускателя, питанием катушки  которого они управляют, изображена на рисунке. Запуск реализуется контактами пускателя, которые замыкаются при подаче напряжения на катушку магнитного пускателя.

В данной схеме реализована токовая защита электродвигателя, эту функцию осуществляет тепловое реле, отключающее один из выводов обмотки от земли при превышении номинального тока, протекающего по всем, двум  или какой то одной фазе питания. Защитное реле отключит нагрузку и при возникновении короткого замыкания в силовых цепях на электрический двигатель. Работает тепловой защитный аппарат по принципу механического размыкания контрольных клемм вследствие нагрева соответствующих элементов.

Есть и другие устройства, предназначенные для отключения электродвигателя, в случае возникновения в силовых линиях и цепях управления токов короткого замыкания. Они бывают нескольких типов, каждый из которых производит практически мгновенное действие по разрыву без временной паузы. К такой аппаратуре относятся предохранители, электрические автоматические выключатели, а также электромагнитные реле.

Что такое автоматический токовый выключатель и как он работает?

Автоматический токовый выключатель является устройством защиты от перегрузок по току. Он автоматически размыкает и замыкает цепь при заданном значении перегрузки по току. Если токовый выключатель применяется в диапазоне своих рабочих параметров, размыкание и замыкание не наносит ему никакого ущерба. Сразу же после возникновения перегрузки можно легко возобновить работу автоматического выключателя – он просто устанавливается в исходное положение.

Различают два вида автоматических выключателей: тепловые и магнитные.

Тепловые автоматические выключатели

Тепловые автоматические выключатели – это самый надёжный и экономичный тип защитных устройств, которые подходят для электродвигателей. Они могут выдержать большие амплитуды тока, которые возникают при пуске электродвигателя, и защищают электродвигатель от сбоев, таких как блокировка ротора.

Магнитные автоматические выключатели

Магнитные автоматические выключатели являются точными, надёжными и экономичными. Магнитный автоматический выключатель устойчив к изменениям температуры, т.е. изменения температуры окружающей среды не влияют на его предел срабатывания. По сравнению с тепловыми автоматическими выключателями, магнитные автоматические выключатели имеют более точно определённое время срабатывания. В таблице приведены характеристики двух типов автоматических выключателей.

Рабочий диапазон автоматического выключателя

Автоматические выключатели различаются между собой уровнем тока срабатывания. Это значит, что всегда следует выбирать такой автоматический выключатель, который может выдержать самый высокий ток короткого замыкания, который может возникнуть в данной системе.

Перемотка

Процесс перемотки можно разделить на три этапа

• Разборка
• Намотка
• Сборка

Разборка

Нужно продолжать разборку и удалить обмотки — полностью или, если позволяет конструкция, только повреждённые, чтобы перематывать только их. Перед полным удалением разрезают нитки, связывающие провода вместе и зарисовывают схему соединения. Проще всего удалить старые обмотки путём выжигания газовой горелкой или на костре. Можно поставить статор «на попа» на кирпичи, заполнить дровами и поджечь.

Снять обмотки можно также с помощью зубила и молотка, но в этом случае труднее определить схему подключения и порядок укладки обмоток в пазы.

В однофазных двигателях иногда можно снять одну обмотку не трогая остальные. В этом случае нужно внимательно рассмотреть, как крепятся обмотки и снять повреждённую.

Фазный ротор разбирается аналогично, но перед выжиганием нужно снять токосъемные кольца.

Выжженные обмотки аккуратно вынимают из пазов, стараясь хотя бы одну сохранить целой. Это необходимо для определения размеров обмотки, сечения проволки и числа витков. При разборке также зарисовывают схему укладки обмоток в пазы с указанием направления намотки. Если известен тип электродвигателя, данные для ремонта можно найти в соответствующих справочниках.

Намотка

Зная количество обмоток, размер каждой и число витков путём умножения можно определить нужную длину проволки. Сечение провода берётся такое же, как на сгоревшем. Его измеряют штангенциркулем или микрометром. Если сечение взять меньше, то двигатель будет перегреваться при номинальных нагрузках, а если больше, то проволка может не поместиться в своих пазах.

Намотка обмоток выполняется на станке, аналогичному тем станкам, на которых мотаются катушки трансформатора. После намотки нужного количества витков обмотка вынимается из станка, перевязывается обмоточной ниткой и откладывается в сторону. Процесс повторяется столько раз, сколько необходимо обмоток.

В пазы вставляют новые прокладки из электроизоляционного материала. Эти прокладки называют «гильзы». Толщину и материал можно определить по справочнику. Если нет данных на перематываемый двигатель, можно взять на аналогичной мощности. Длина берётся на несколько миллиметров длиннее толщины статора, ширина такой, чтобы полностью закрыть внутреннюю поверхность паза.

Согласно схеме укладывают в пазы обмотки, соблюдая направление намотки. Если в один паз укладывается две обмотки, а также в местах соприкосновения прокладывают полоски изоляционного материала.

Для укладки проволки в пазы используется специальный инструмент — трамбовка. Уложенные обмотки закрепляются прокладками из того же материала, из которого изготавливались гильзы. Эти прокладки называют «стрелки». Длина стрелок равна длине гильз, а ширина вполовину меньше.

Закреплённые обмотки соединяются между собой скрутками, которые пропаиваются. К тем выводам, на которые будет подаваться напряжение, подключают провода соответствующего сечения и длины. Их необходимо промаркировать с указанием начала и конца.

Соединённые обмотки увязывают обмоточной ниткой или шпагатом. Провода выводят наружу через отверстие в корпусе статора и подключают к клеммнику.

Перемотанный статор пропитывают лаком. Для этого его полностью погружают в лак с последующей сушкой. Температура пропитки и сушки зависят от используемого лака и указываются в инструкции.

Фазный ротор перематывается аналогично, только на вал двигателя одеваются токосъемные кольца, к которым подключаются провода.

Сборка

Собранный и высушенный двигатель можно собирать. Перед сборкой проверяют подшипники и при необходимости меняют в них смазку или сами подшипники. После сборки двигатель проверяется на целостность изоляции и работоспособность в режиме холостого хода и под нагрузкой, с измерением тока на всех фазах.

Перемотка однофазного электродвигателя

Перемотка однофазного электродвигателя – это техническая процедура, приводящаяся регулярно. Необходимость в ней возникает вследствие износа рабочих элементов или изменения сопротивления, как на корпус, так и между отдельными витками. Рекомендованный период – около 5-6лет, в зависимости от нагрузки и частоты использования агрегата.

Последствия несвоевременного ремонта электродвигателя

• Перегрев
• Внутренние загрязнения, вызывающие снижение мощности и стабильности рабочих процессов
• Перепад напряжения
• Пересыхание смазочных материалов и, как следствие, стирание рабочих элементов
• Механические повреждения корпуса

Назначение и характеристики однофазного электродвигателя

Различаются агрегаты мощностью и, соответственно, типоразмерами. Маломощные устройства до 1кВт имеют небольшие габариты и используются в бытовой технике. Подключаются к стандартной электросети – двухфазной. Более производительные являются специализированными и подключаются, зачастую, к трехфазной электросети.

Основные элементы двигателя это:

• Статор, имеющий две обмотки – пусковую и рабочую
• Ротор, установленный на валу
• Щитки и подшипники
• Кулер
• Станина
• Вспомогательные элементы

Главные характеристики электродвигателей – это вращающий момент, коэффициент производительности – КПД, количество оборотов – скорость вращения и рабочий цикл. Отсутствие регулярной диагностики и ремонта существенно снижают все показатели агрегата. При этом, проводить своевременную перемотку однофазного электродвигателя гораздо экономически выгоднее, нежели приобретать новый.

Этапы перемотки однофазных электродвигателей

Осуществлять перемотку должны компетентные специалисты в соответствующих условиях. Это предотвратит риски, как для устройств, так и пользователей. Данный процесс автоматизирован и выполняется посредством профессионального оборудования. Процедура требует ответственного подхода и предварительной подготовки двигателя и состоит из нескольких основных последовательных этапов.

• Демонтаж корпуса
• Очистка от пыли, загрязнений и остатков смазочных материалов
• Проверка надежности и степени износа элементов фиксации
• Осмотр, помогающий найти механические повреждения
• Тестирование рабочего процесса с применением мегаомметра для выявления нарушений. Включая проверку заземления и сопротивления
• Анализ запуска и работы в целях обнаружения отклонений от нормы (высокий шум, вибрации, пробивка и т.д.)
• Демонтаж устаревшей обмотки
• Нанесение новой на стартер и ротор
• Обработка обмотки и рабочих элементов (пропитка, припайка и присушка окончаний)
• Тест работоспособности

Квалифицированная помощь специалистов

Обращение к специалистам позволит выявить и своевременно устранить «сопутствующие» поломки, тем самым продлив срок эксплуатации оборудования. Зачастую, мастера проводят комплексный ремонт, включающий не только перемотку двигателя. Не стоит подвергать риску агрегаты в стремлении сэкономить, это приводит, исключительно, к потере времени и неоправданным тратам.

Обращайтесь к надежным и опытным компаниям. Квалифицированные сотрудники выполнят все необходимые работы в кратчайший срок и по объективной цене.

Во многих бытовых устройствах и самодельных конструкциях в качестве привода используются электрические машины небольшой мощности. Несмотря на высокую надежность электромоторов, их выход из строя по ряду причин — не редкость. Учитывая относительно высокую стоимость этих устройств, практичнее осуществлять их ремонт, а не замену. Предлагаем рассмотреть возможность перемотки электродвигателей в домашних условиях.

Осмотр электрической составляющей асинхронного электродвигателя.

При осмотре электрической составляющей, в первую очередь необходимо проверить состояние статорных выводов. Они должны быть хорошо изолированы, а их наконечники должны быть чистыми, без малейшего нагара и окиси

Внимание также стоит обратить на клеммную колодку, которая должна быть целой без каких-либо видимых повреждений. Токосъемные роторные щетки должны быть идеально ровными, без сколов и трещин, а их величина должна составлять минимум 5 миллиметров

Они должны плотно прилегать к токосъемным кольцам. На токосъемных кольцах должна отсутствовать пыль и грязь. В конце рекомендуется проверить состояние заземляющего проводника и его крепление.

Полноценное проведение диагностического осмотра мотора

Для того, чтобы осмотреть статор и другие центральные элементы электродвигателя, используют специальные козлы, оснащенные двумя катками в верхней своей части. Последние упрощают вращение деталей.

Самостоятельный ремонт мотора следует начинать с тщательного изучения всей технической документации. Далее определяется степень износа подшипников, обнаруживаются и устраняются иные дефекты.

Технические работы ведутся с использованием набора специальных ключей, обыкновенного тестера и механизмов для подъема. Главное не забыть отключить мотор от сети. Все узлы очищаются от слоя пыли при помощи щеточек и обдуваются сжатым воздухом. В дальнейшем мелкие детали и все их крепления желательно складывать в отдельный ящик, чтобы избежать пропажи.

Ротор электродвигателя разбирается с учетом следующих рекомендаций. Как только щит будет отделен от корпуса двигателя, его сдвигают вдоль вала, стараясь не повредить изоляцию обмоток. Для этих целей используют картон высокой плотности, размещая его между статором и ротором, а впоследствии укладывая на него детали.

С вала также снимаются пружины и подшипники. Демонтируется обмотка короткозамкнутого типа и сердечник. Главным требованием при выемке ротора является аккуратное движение вдоль оси.

При проверке вентиляторов обращают внимание на целостность лопастей и надежность их крепления. Делается процедура при помощи молотка. Дефектные детали заменяются

Нельзя нарушать балансировку, поэтому перед осмотром необходимо сделать заметку на роторе, чтобы при сборе каждый элемент встал на свое место

Дефектные детали заменяются. Нельзя нарушать балансировку, поэтому перед осмотром необходимо сделать заметку на роторе, чтобы при сборе каждый элемент встал на свое место.

Реверсивное подключение однофазного асинхронного двигателя своими руками

Выбирая схему, по которой будете подключать однофазный асинхронный двигатель, определитесь, понадобиться ли вам осуществлять реверс. Если полноценная работа вашего устройства предполагает переключение направления вращения, логично будет исполнять реверсирование с кнопочным постом. Для вращения в одну сторону достаточно будет и простой схемы, где возможность переключения отсутствует.

Вы подключили двигатель по схеме, которая не предусматривает реверса, а она вам вдруг понадобился. Что делать в такой ситуации?

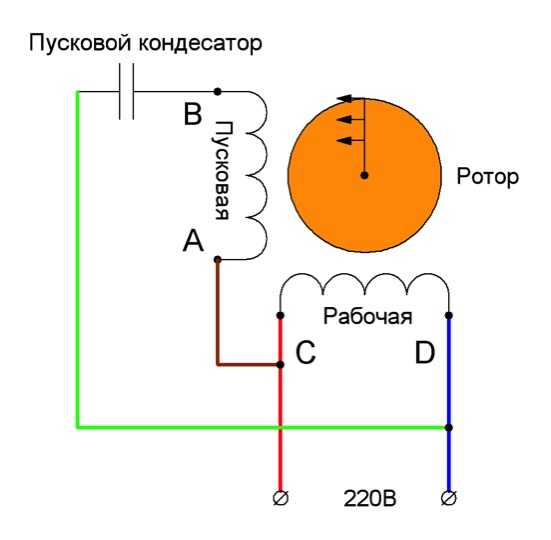

Допустим, подсоединенный асинхронный однофазный двигатель с конденсатором уже вращается по часовой стрелке (изображение ниже).

Тут нужно уточнить несколько важных деталей:

1. Точка А стоит в начале вспомогательной обмотки. Точка В в ее конце. В начальной клемме А – коричневый провод, в конечной – зеленый.
2. Точка С отмечает начало главной обмотки, точка D – ее конец. Начальный контакт соединен с проводом красного цвета, конечный – с синим.
3. В какую сторону вращается ротор, указывают стрелки.

Задача перед нами стоит следующая: произвести смену движения ротора в однофазном двигателе не вскрывая при этом его корпус. Ротор должен начать вращение против часовой стрелки.

Решение задачи возможно тремя способами.

Решение первое: переподключить главную обмотку

Для изменения направления движения ротора достаточно изменить положение начала и конца главной обмотки (схематически это изображено на рисунке ниже). Вы можете подумать, что придется все же вскрыть корпус, что достать и перевернуть намотку. Совершенно не так. Работы с концами, выходящими наружу двигателя вполне хватит:

Обратите внимание на сам корпус: из него видно четыре провода. Два – это концы главной и вспомогательной обмоток, два – их же начало

Ваша задача на этом этапе найти начало и конец только главной обмотки.
С этой парой соединяются еще две линии: это фаза и нуль. Отключите двигатель и перекиньте фазу с начала обмотки на ее конец, а нуль наоборот.

Результат – точки С и D занимают место друг друга. После этого подвижная часть привода начнет движение в противоположную сторону.

Вариант 2: переподключить вспомогательную обмотку

Еще один способ реверса однофазного двигателя 200 В – сменить начало конец теперь уже вспомогательной (пусковой) обмотки аналогично первому варианту:

1. Выясните, какие провода из всего вывода (4 провода) принадлежат пусковой намотке.
2. Сначала конец В вспомогательной был соединен с началом С главной. А начало А было подключено к конденсатору. Если подключить конденсатор к В, соединить начало С и начало А, можно провести реверс.

Все эти действия приведут к схеме, которая изображена на рисунке выше. Теперь Точки А и В заняли место друг друга, а ротор начал вращаться в другую сторону.

Реверс трехфазного двигателя, подключенного к сети с одной фазой

Смена направления вращения ротора двигателя с одной рабочей фазой выполняется гораздо легче, чем трехфазного. Тем не менее в жизни бывают ситуации, когда необходимо осуществить реверс трехфазного двигателя, подключенного в однофазную сеть. Что же делать в такой ситуации? Вначале скажем, что такая возможность есть.

И все же при наличии дома трехфазного двигателя на 380 В, не спешите включать его в розетку. Чтобы использование трехфазного двигателя в однофазной сети было безопасным, схема и подключение электропривода нуждаются в значительном совершенствовании.

Подключение трехфазного двигателя в сеть с напряжением 220 В требует переключения обмоток и подключения в цепь конденсатора.

Пример реверсивного двигателя

Моторный редуктор РД-09

Яркий пример реверсивного двигателя – однофазный двигатель асинхронного типа РД 09. Электропривод РД 9 впервые был выпущен в Советском Союзе и до сих применяется, когда производят дозаторы подачи жидких или сыпучих веществ/материалов, игровые автоматы, следящие системы в автоматизированных приборах.

Главные особенности 09:

• реверсивный электродвигатель переменного тока;
• многоступенчатый цилиндрический зубчатый редуктор;
• размещение двигателя и редуктора в одном корпусе;
• продолжительный режим работы.

Как ремонтировать двигатель

Не кочегары мы, не плотники

Так, с диагностикой вроде бы все ясно, а вот как отремонтировать выявленные неисправности – непонятно.

Давайте обо всем по порядку:

• Начнем с механических повреждений. Главная опасность тут – это состояние подшипника качения. Как его менять, мы уже в принципе описали, но хотелось бы еще дать пару советов относительно его съемки и установки на место нового.
• Итак, применяется специальный съемник, который сможет создать достаточное усилие для снятия детали с вала ротора, однако имеется такое приспособление в наличии далеко не у всех. В качестве альтернативы можно применить обычные рожковые ключи.
• Ротор аккуратно зажимается в тисках, подшипником кверху так, чтобы под него можно было подсунуть с боков ключи (смотрите фото).

Снятие подшипника

• Далее аккуратно поддевайте подшипник и за счет полученного рычага толкайте его вверх.
• Обратная установка также проста. Для этого вам потребуется втулка, свободно проходящая через вал, но дающая надежный упор в корпус подшипника. Деталь слегка подбивается чем-то не сильно тяжелым, пока не сядет на свое место.
• Если вы обнаружили, что выработалась посадочная площадка подшипника, или в корпусе двигателя имеется трещина, то эти детали должны быть полностью заменены на аналогичные.
• Разбитый ротор и вал также нуждаются в замене. Ставить на них новый подшипник не имеет смысла, так как деталь может быть разбалансирована и вызовет повторные поломки. Однако вал можно восстановить проточкой, что, однако, выполнимо только в мастерской на специальном оборудовании.

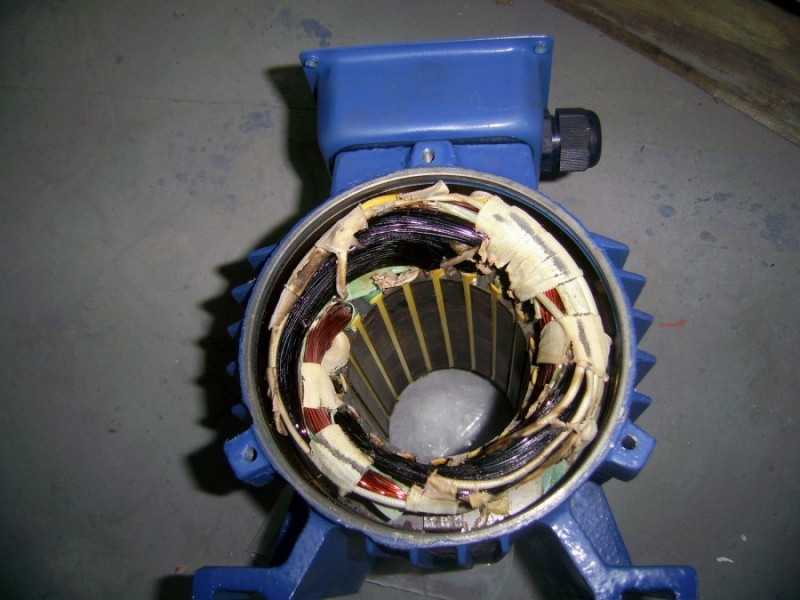

Перемотка статора мощного двигателя

• Что касается поломок в электрической части, то тут все еще сложнее. Восстановление обмотки двигателя способен сделать только знающий человек. Однако надеяться на это сильно уж не стоит. Цена такого действа будет достаточно высокой, и намного проще и дешевле пойти и приобрести новую деталь заводского изготовления.
• Элементы внешней силовой цепи также меняются, но это сделать намного проще, так что справится любой человек, умеющий держать в руках отвертку.

Давайте подведем итог. По факту, электрический двигатель переменного тока не представляет собой сверхсложного устройства, и частично его можно ремонтировать даже без опыта подобных работ. Однако некоторые элементы, такие как обмотки электродвигателей переменного тока, подлежат только замене. Надеемся, материал был для вас полезен, всего хорошего!

Техническое обслуживание электродвигателя

ТО электродвигателя – плановое мероприятие, на которое должно выделяться время и назначаться ответственный. Как правило, техобслуживание двигателя проводится на месте его установки, при этом выполняются следующие действия:

• чистка корпуса двигателя от загрязнений
• проверка механических креплений электродвигателя и привода в целом
• проверка целостности и надежности крепления крыльчатки вентилятора охлаждения (независимого вентилятора)
• вскрытие клеммной коробки двигателя, осмотр, ревизия и протяжка силовых клемм
• смазка подшипников
• осмотр целостности питающего кабеля и заземления

Обслуживание электрических машин постоянного тока

Надежная и бесперебойная работа электрических машин постоянного тока может быть обеспечена лишь при правильной эксплуатации и систематическом уходе за ними. Ниже приводятся общие указания по эксплуатации и уходу за электрическими машинами постоянного тока.

При подготовке к пуску электрические машины тщательно осматривают

При этом, особое внимание обращают на чистоту коллектора и щеток, а также состояние внутренних и наружных контактов. Проверяется положение щеток в щеткодержателях и сила нажатия пружин

Обязательно проверяют наличие смазки в подшипниках и в случае необходимости добавляют ее. Затем, проверив положение рукояток регулировочных и пусковых реостатов, проворачивают агрегат вручную на 1—2 оборота, проверяя при этом, нет ли заеданий и посторонних шумов. Убедившись в отсутствии ненормальностей и дефектов, пускают агрегат в работу.

После пуска агрегата наблюдают за его работой по показаниям контрольно-измерительных приборов и проверяют периодически нагрев отдельных частей, работу коллектора и щеток.

При нормальной работе нагрев машины вызывается прохождением тока через обмотки и выделением тепла, трением в подшипниках, трением щеток о коллектор и вращающихся частей о воздух. В инструкциях завода-изготовителя обычно указываются допустимые температуры нагрева отдельных частей машины. Если по обмоткам будет проходить ток большей величины (при перегрузках и коротких замыканиях), то нагрев обмоток возрастет, что может привести к порче изоляции машины.

В случае отсутствия или недостаточности смазки в подшипниках, последние быстро нагреваются и изнашиваются.

Ни в коем случае нельзя допускать искрения между щетками и коллектором электрической машины. Искрение может возникнуть, если коллектор загрязнен или неравномерно выработаны его пластины, неплотно прилегают или дрожат щетки, величина тока, проходящая по обмоткам, превосходит расчетную и т. д

Работе коллектора уделяют самое серьезное внимание. Поэтому, когда машина не работает, загрязненный коллектор очищают тряпочкой, смоченной в бензине или керосине

При этом, если обнаруживаются царапины на коллекторе, то его шлифуют стеклянной шкуркой. Для плотного прилегания щеток к пластинам коллектора, щетки притирают стеклянной шкуркой, которую заводят между щетками и коллектором. Если щетки слабо прижимаются к коллекторным пластинам, то нажимные пружины необходимо отрегулировать.

Изменение режима работы машины производится с помощью соответствующей аппаратуры управления. После остановки электромашин постоянного тока необходимо: осмотреть машину снаружи и внутри; удалить и протереть пыль, грязь и масло со всех доступных частей; измерить изоляцию и ощупать места контактных соединений для определения мест чрезмерного нагревания; устранить неисправности, замеченные во время работы и осмотра машины.
