Аварийное освещение - требования и нормы

Введение

В настоящий стандарт включены дополнительные по отношению к международному стандарту ИСО 30061:2007 требования, отражающие потребности национальной экономики Российской Федерации, выделенные в тексте стандарта курсивом.

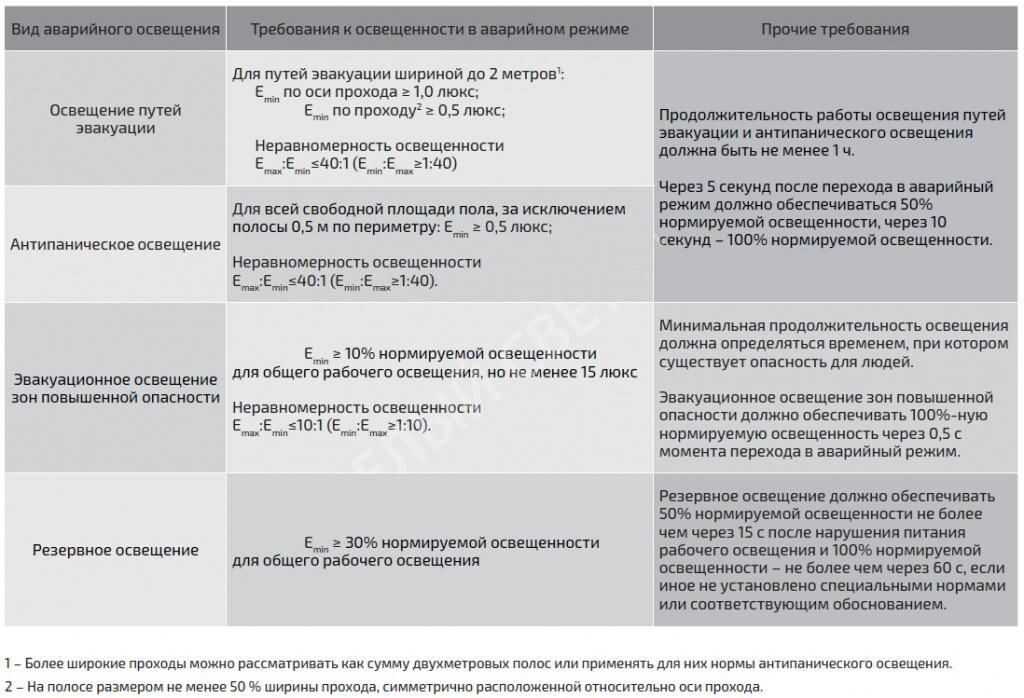

Стандарт дополнен нормами для резервного освещения. Нормы эвакуационного освещения сведены в таблицу.

Установлены дополнительные требования к условиям размещения знаков безопасности, учитывающие число одновременно находящихся людей в различных помещениях зданий.

Изменена структура стандарта для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подразделы 4.2 и 4.3). Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДА.

Требования к аварийному освещению

Система аварийного освещения должна оснащаться различными осветительными приборами и иметь соответствующее оборудование, подчиняясь своду правил.

Прежде всего это независимый от источника рабочего света самостоятельный источник питания аварийного освещения, который в состоянии обеспечивать работу не меньше 1 часа по следующим нормам:

норма освещенности в 50 % через 5 с после сбоев в рабочем освещении;
стопроцентная норма появления света через 10 с.

Аварийное освещение

При выполнении таких условий с данными параметрами освещение безопасности будет гарантировано для всех субъектов и объектов, попавших в экстренную ситуацию. Также при этом созданные синхронно действующие методы обеспечения требований пожарной безопасности (например, подсветка пожарных щитов, возможность включения рабочего и аварийного освещения при срабатывании пожарной сигнализации), имеющие особую значимость в многоэтажных зданиях, где эвакуация людей специфична, будут работать слаженно в целях защиты субъектов и объектов, ставших заложниками ситуации. Пожарные оповещатели в таких случаях должны быть полностью совместимы с оборудованием аварийного освещения и настроены на общую работу.

В чем заключаются требования ПЭУ-7

Немаловажно установление системы аварийного освещения в соответствии с пуэ (правилами устройства электроустановок) на основании ПУЭ-7, что касается размещения разного рода светильников и подсветок, а также ориентирных стрелок. Данному вопросу посвящена целая глава — 6.1. Она разрешает питание осветительных приборов во время приведения в действие аварийного электроосвещения от общих щитков, определяет процесс включения-выключения подачи питания на светильники (преимущественно автоматическим методом)

При этом предусмотрены подсветки разных цветов. Например, в виде пиктограмм зеленого цвета — для мест хранения огнетушителей, красного — для аптечек.

Другие требования к оборудованию аварийного освещения

Требования к эвакуационному освещению антипанического характера (антипаническое освещение) исходят из того, что оно может быть установлено в случаях, если помещение имеет площадь более 60 кв. м.

Также предъявляются большие требования к аккумуляторным установкам, по которым они должны соответствовать своими характеристиками электротехническим (ГОСТ Р 50571.29-2009) и пожарным нормам (ГОСТ Р 53325-2012).

Не исключение из СП (свода правил) 52.13330.2011 и применение осветительных ламп. Они разрешены этим СП в таком виде:

светодиодные источники света;
люминесцентные лампы;
разрядные лампы высокого давления, имеющие высокую степень реагирования на включение-выключение независимо от частоты и степени нагрева;
обыкновенные лампочки (за неимением других).

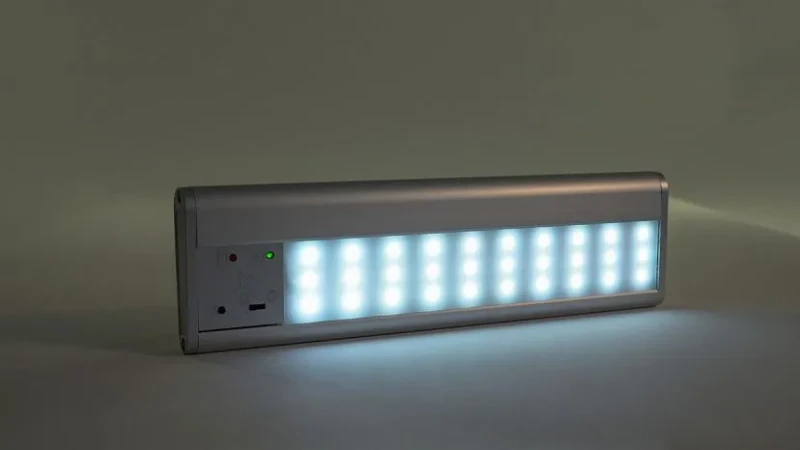

Светильник аварийный светодиодный

Установка любого применяемого оборудования может быть добавлена в список при проектировании для аварийных режимов подачи электроэнергии, если это оборудование будет соответствовать нормам, правилам, технологическим требованиям и другим параметрам, определенных нормативно-правовой, технической документацией.

Все требования предъявляются к аварийному освещению как единственно возможному для использования в условиях чрезвычайной ситуации. Поэтому большое значение придается и автоматизации его работы, точному расчету требуемых светильников согласно утвержденным нормам. В поле зрения при этом находится и человеческий фактор, где в аварийных условиях ответственный может растеряться, а автоматика нет.

Где надо использовать аварийное освещение

Полный перечень есть в нормативных актах, поэтому перед тем, как сделать систему освещения, нужно изучить их. Можно выделить несколько моментов:

Подсветка может быть сделана как в зданиях, где работают люди, так и вне их, если там условия освещенности нарушены.
Освещать следует все места, в которых создается опасность при проходе людей.
Все проходы и лестницы обязательно оснащаются лампами, если количество эвакуируемых превышает 50 человек.
Основные проходы и пути следования работников в производственных помещениях и цехах с численностью работников более 50 человек требуют монтажа светильников.
Лестничные марши и площадки в зданиях, высота которых превышает 6 этажей – еще одно обязательное место установки аварийного света.
Производственные помещения, в которых при эвакуации есть опасность для жизни из-за работающего оборудования или механизмов.
Все помещения, в которых отсутствует естественный свет, так как при отключении электричества видимость будет нулевой.
Если в общественном здании или вспомогательном помещении производственного предприятия может одновременно находиться более 100 человек, то аварийное освещение надо ставить обязательно.

Освещение должно обеспечивать достаточную видимость для движения к выходу.

Аварийное освещение может включаться при перебоях с подачей электричества или гореть постоянно, никаких ограничений на этот счет нет.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 аварийное освещение (emergency lighting): Освещение, предназначенное для использования при нарушении питания рабочего освещения.

3.2 пути эвакуации (escape route): Пути для эвакуации людей в аварийной ситуации.

3.3 эвакуационное освещение (escape lighting): Вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса.

3.4 резервное освещение (standby lighting): Вид аварийного освещения для продолжения работы в случае отключения рабочего освещения.

3.5 освещение путей эвакуации (escape route lighting): Вид эвакуационного освещения для надежной идентификации и безопасного использования путей эвакуации.

3.6 антипаническое освещение (antipanic lighting): Вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации.

3.7 освещение зон повышенной опасности (high risk task area lighting): Вид эвакуационного освещения для безопасного завершения потенциально опасного рабочего процесса.

Издание официальное

3.8 эвакуационный выход (emergency exit): Выход, предназначенный для использования в аварийной ситуации.

3.9 знак безопасности (safety sign): Знак, дающий информацию о мерах безопасности (запрещения, предписания или разрешения определенных действий) с помощью комбинации цвета, формы и графических символов или текста.

3.10 знак безопасности с внешней подсветкой (externally illuminated safety sign): Знак безопасности, освещаемый извне.

3.11 знак безопасности с внутренней подсветкой (internally illuminated safety sign): Знак безопасности, освещаемый изнутри.

3.12 система указания путей эвакуации (safety way guidance system): Система, обеспечивающая однозначность информации и достаточное число эвакуационных знаков безопасности, позволяющих людям эвакуироваться из места расположения в случае возникновения опасности вдоль установленных путей эвакуации.

Требования к светильникам

При выборе осветительных приборов для аварийного освещения необходимо обеспечить не только своевременное включение, но и безотказная работа в сложных аварийных условиях. В частности, необходимо гарантировать работоспособность устройства при повышенной температуре. Предусмотрено, что светильник должен быть таким, чтобы выдерживал температуру 850 градусов. Это требование указано в ГОСТе № 60598.

Такую проверку продукция проходит у производителя

Важно предусмотреть, чтобы при расплавлении светильника, он не влиял на возгорание предметов окружающей обстановки.. Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения

Их можно использовать только при наличии специального сертификата

Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения. Их можно использовать только при наличии специального сертификата.

Автономный аварийный светильник с литий-тонным аккумуляторомИсточник bast.ru

При включении аварийной системы, желательно, чтобы она могла работать до тех пор, пока в ней будет необходимость. Однако это не рассматривается в качестве обязательного требования. Согласно правилам, безотказная работа должна быть обеспечена на протяжении не менее одного часа. Эта норма относится к подсветке путей аварийной эвакуации.

Если речь идёт о высотных зданиях или о ситуациях, где присутствуют мало мобильные группы населения, то минимальное время работы увеличивается до нескольких часов в зависимости от ситуации.

Освещение мест повышенной опасности выполняется в тех случаях, когда возникает непредвиденная ситуация. Освещение должно длиться хотя бы до тех пор, пока опасность не уйдёт. Когда ситуация вновь станет нормальной, свет можно будет отключить.

Регламентируется скорость запуска светильника в работу. Через 5 секунд он должен выйти не меньше, чем на 50% мощности, а за 10 — на 100%. Для того, чтобы выполнять свои задачи, необходимо, чтобы лампы давали достаточно света. Для ламп накаливания минимальное значение составляет 10 лк, а для люминесцентных — 15.

В больших помещениях наряду с освещением, должны быть предусмотрены подсвеченные указатели, которые указывают, куда необходимо двигаться при необходимости. Максимальное расстояние между ближайшими указателями не может быть больше 25 метров. Они дополнительно должны присутствовать на каждом повороте независимо от расположения других. Светящиеся указатели должны располагаться в местах, где хранятся средства пожаротушения.

Осветительные приборы обязательно должны находиться рядом с медицинским пунктом и в тех местах, где имеется связь с внешним миром. Антипаническое освещение необходимо для помещений, площадь которых более 80 кв. метров.

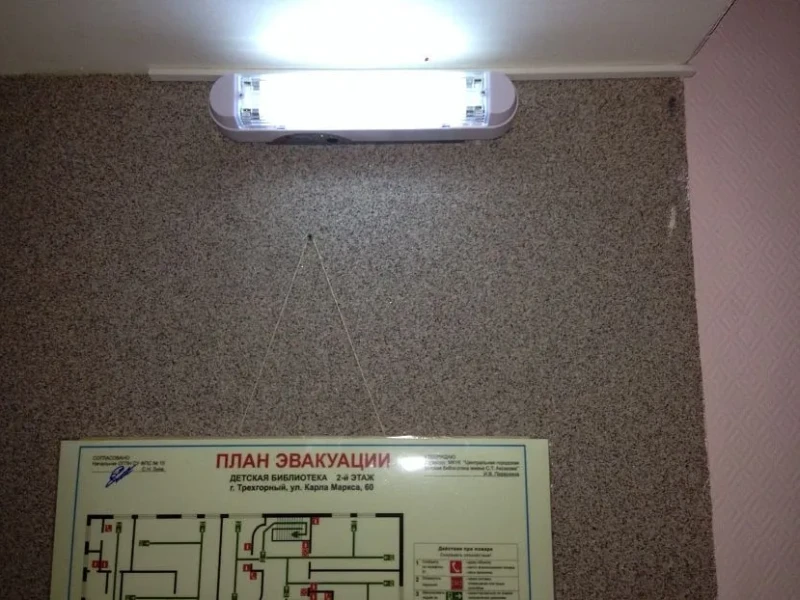

Аварийное освещение в детской библиотекеИсточник elsonpro.ru

Для подсветки должна использоваться автономная система питания. Она должна быть полностью независимой от основной. При этом аварийные приборы могут включаться при наступлении чрезвычайной ситуации или работать постоянно. Должна быть предусмотрена возможность отключения аварийной системы освещения и включения основной. Это может потребоваться тогда, когда последствия аварии будут устранены.

При неисправности системы светильников аварийного освещения должна быть предусмотрена возможность ручного включения или отключения. Для этого требуется установить специальный щиток с переключателями.

Различные виды аварийного освещенияИсточник pulscen.ru

В аварийной ситуации необходимо, чтобы аккумулятор был полностью заряжен. При этом нужно исключить возможность саморазряда. Обычно аварийные системы находятся в отключённом состоянии долгое время. Поэтом даже незначительный саморазряд на протяжении этого периода сможет сделать систему неработоспособной.

К одной сети запрещается подключать более 20 светильников. Их суммарная мощность не должна превышать 60% от полной величины. Когда устанавливается сеть, должен быть обеспечен равномерный уровень освещения на протяжении всего эвакуационного пути.

Освещение эвакуационной лестницыИсточник hiden-home.ru

Освещение безопасности

Такая разновидность освещения предназначена для продолжения рабочего процесса в случае аварии. Освещение безопасности используется не на всех предприятиях, а, если быть точнее, в меньшей части заведений применяется безопасная освещенность. Если нарушение в работе света с последующим его отключением или неполадки в обслуживании осветительного оборудования могут вызвать взрывы, пожары, выпустить какое-либо вещество, к примеру, газ, который может отравить человека, тогда используется такой тип освещения. Также безопасная освещенность применяется при продолжительных неполадках технологической активности в таких учреждениях, как электроэнергетические станции, узлы теле- и радиопередач и связи, диспетчерские объекты, организации насосного и канализационного водоснабжений. Не допускается прекращение рабочего процесса при монтаже вентиляции, системы кондиционирования воздуха для предприятий, занимающихся производством, поэтому в этих случаях имеет место установить освещение безопасности. Стабильной работы требуют и детские учреждения – детские сады, школы и так далее – независимо от количества детей, находящегося в заведении: в школе может учиться 1000 людей, а может — 10, но безопасная освещенность должна быть в каждом учреждении.

Освещение безопасности предназначено для создания на рабочих местах в производственных заведениях и по периметру промышленных предприятий, которые требуют обслуживание при отсутствии питания рабочего освещения. Минимальная освещенность, по правилам, составляет 5 процентов освещенности, установленной для рабочего света от общей освещенности. Внутри здания параметры света должны превышать 2 люкса, а на территориях предприятий — 1 люкс. Если владелец какой-либо фирмы хочет установить источники света, излучающие больше 30 люксов (разрядные лампы) или больше 10 люксов (лампы накаливания), он может это сделать, если имеет соответствующие обоснования, без которых при первой же проверке производства у предприятия появятся проблемы.

Классификация

Существует 3 вида аварийного освещения:

спасательное;Если в помещении произошла чрезвычайная ситуация, из-за которой нужно эвакуировать людей, светильники используются для создания видимости на проходах, по которым выводят людей. Минимальным значением освещенности для таких целей считается 5 люкс на каждый метр высоты, если учитывать, что равномерность должна быть 1:40. Подробнее о требованиях пожарной безопасности можно узнать из Федерального закона “Технический регламент о требованиях пожарной безопасности” от 22.07.2008 N 123-ФЗ или из СНиП 23-05-95 естественное и искусственное освещение (Аварийное освещение безопасности и эвакуационное, охранное и дежурное освещение).

успокаивающее;Чтобы у людей на началась паника, используются светильники в качестве минимального освещения, которое прокладывает путь из просторных помещений к запасным выходам.
освещение, используемое «на всякий случай» в опасных условиях работы.Если рабочие места предполагают возможность аварийного происшествия, угрозы для здоровья рабочих, может быть, даже пожара, устанавливается такой тип светильников на случай нарушения подачи энергии в источники света.

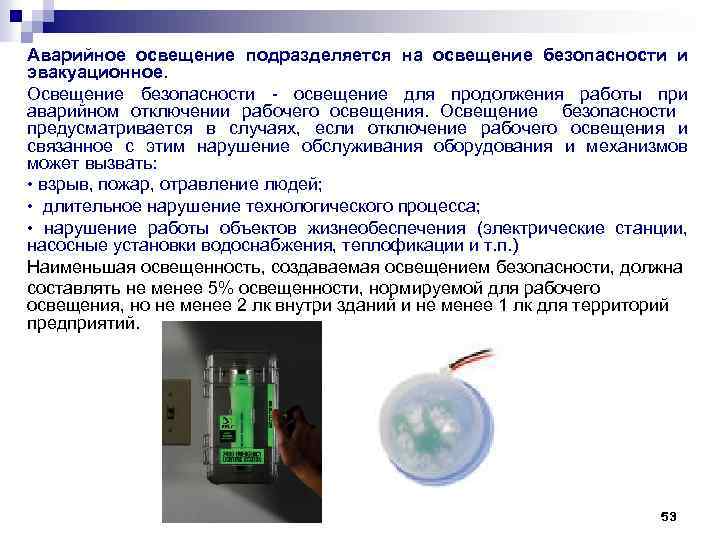

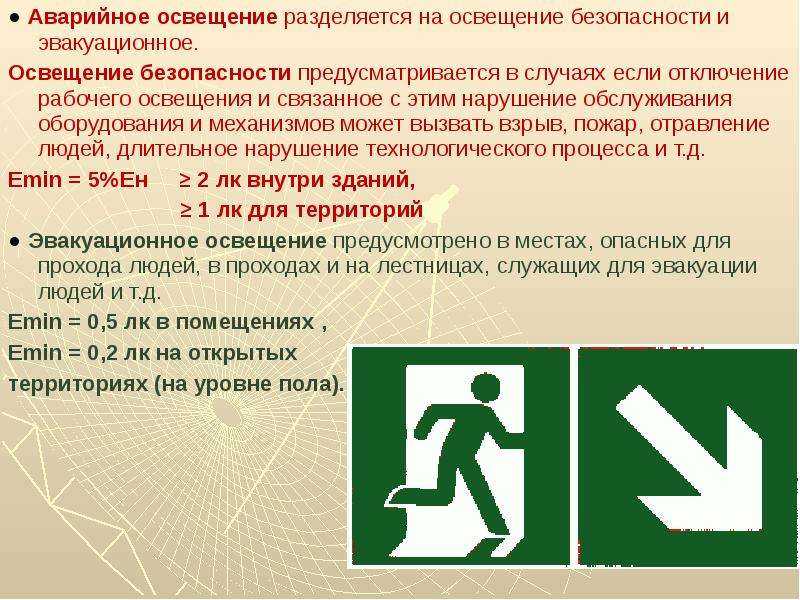

Еще одна классификация разделяет аварийное освещение на эвакуационное и на освещение безопасности. В этой статье мы подробно рассмотрим второй тип освещенности.

Освещение безопасности следует предусматривать в случаях если отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать: взрыв, пожар, отравление людей; длительное нарушение технологического процесса; нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ и т.п.; нарушение режима детских учреждений независимо от числа находящихся в них детей.

Определение и виды аварийного освещения

Рассмотрим подробнее систему аварийного освещения. Виды аварийного электроосвещения имеют особое устройство.

Устройство аварийного освещения предусматривает использование определенных осветительных приборов для каждого вида аварийной подачи света. Эвакуационная подача электроосвещения характеризуется тем, что осветительные приборы устанавливаются в узкопроходимых местах, тесных помещениях, на лестничных клетках для поддержания спокойствия людей при внезапно наступивших стихийных бедствиях.

При этом одновременное движение людей должно быть выше, чем 50 человек. Здания имеют больше шести этажей. А при численности персонала более 100 человек светильники необходимо размещать во всех производственных помещениях во избежание высоких рисков травмоопасности

Важность такого оборудования и схем их подключения неоценима при заботе о каждом человеке, поэтому требования к светильникам аварийного освещения относительно высоки

Монтаж резервного подключения послужит обеспечению освещенности рабочих производственных зон при продолжении работы в условиях потенциальной угрозы персоналу со стороны создавшейся аварийной ситуации. Отличительная особенность резервной подачи света в том, что оно устанавливается в детских школьных и дошкольных учреждениях независимо от численности находящихся там детей, чтобы можно было использовать его в экстренных ситуациях, гарантировав жизнеобеспечение в создавшихся непредсказуемых условиях. При проектировании резервного освещения учитываются все меры к недопущению взаимосвязи прокладываемых проводных путей с существующим рабочим освещением. Установка системы аварийного освещения должна выполняться с применением проводов, изготовленных из огнестойких материалов. Питание аварийного освещения должно быть самостоятельным и полностью автономным, а в случае его использования — устойчиво работоспособным.

Проверка аварийного светильника

Работоспособность светильников и указателей, оборудованных БАП, должна проверяться главным энергетиком предприятия не реже чем 1 раз в 14 дней.

Для этого конструкция аварийных ОП оснащена специальной самоотжимной кнопкой или разъемом (ФЗ №123, ст.82, ч.9; ГОСТ 1ЕС 60598-2-22-2012 п.22.20). Самоотжимная кнопка препятствует человеческому фактору и разряду САО (человек включил ОП, отвлекся и забыл отключить).

Аварийный светильник с самоотжимной кнопкой

Проверка проводится двумя способами:

поочередная индивидуальная проверка каждого ОП (в не больших помещениях и местах с доступным подходом):

- зажимается кнопка, установленная на светильнике, и визуально проверяется его исправное состояние;
- к разъему подключается устройство для тестирования и также оценивается работоспособность светильника.

Такая проверка выполняется одним человеком.

Групповая проверка ОП (в больших помещениях: склады, торговые площадки, места затрудненного доступа). Группа светильников (максимальное количество 35 шт.) подключается к устройству, которое подает в контрольный data-кабель сигнал напряжением 12 В.

Устройство для групповой проверки САО (TELEKONTROL)

Проверка проводится 2 людьми: 1-ый нажимает и удерживает кнопку, 2-ой осуществляет визуальную проверку.

Результаты проверки заносятся в журнал учета аварийного осветительного оборудования.

Где должно применяться аварийное освещение?

Прежде всего давайте разберемся в каких случаях оно вообще должно применяться. Ведь оборудовать данным типом освещения следует далеко не все помещения.

Для каких помещений следует монтировать освещение безопасности?

Для начала давайте разберемся с освещением безопасности. Его основная цель обеспечивать минимальный необходимый уровень освещенности в местах, где прекращение обслуживания оборудования может привести к пожарам, нарушениям технологических процессов, нарушению работы детских учреждений, а также прекращению работы теле или радиовещания.

Освещение безопасности в производственных помещениях

Итак:

Согласно п.2.2 ВСН 59 – 88 освещение безопасности следует предусматривать в диспетчерских и операторских пунктах, электрощитовых, в тепловых и насосных пунктах жилых зданий, бойлерных, станциях пожаротушения. Но только при наличии в них постоянного обслуживающего персонала.
Для торговых заведений освещение безопасности должно быть организовано в торговых залах, а также над кассами. Для ресторанов освещение безопасности следует располагать в залах, а также в гардеробных если они рассчитаны более чем на 300 мест хранения одежды. Кроме того, такой вид освещения должен быть над постами охраны.
Для гостиниц обязательным является наличие такого освещения в вестибюлях, а также в местах хранения спасательного фонда. При наличии детских игральных залов или столовых в них так же следует монтировать освещение безопасности.
Для медицинских учреждений такой тип освещения следует организовывать в местах сбора дежурных бригад, в операционной, в манипуляционных, процедурных, перевязочных, родовых, лабораторных и приемных помещениях.

Для каких помещений следует монтировать эвакуационное освещение?

Нормы аварийного освещения требуют наличия освещения эвакуации в местах большого скопления людей и опасных местах. Все таковые места приведены в п.7.62 СНиП 23 – 05 – 95.

Эвакуационное освещение в жилых помещениях
