Охранное освещение: разновидности и монтаж

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

• гибель, травмирование или отравление людей;
• взрыв, пожар, длительное нарушение технологического процесса;
• утечку токсических и радиоактивных веществ в окружающую среду;
• нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

• над каждым эвакуационным выходом;
• на путях эвакуации, однозначно указывая направления эвакуации;
• для обозначения поста медицинской помощи;
• для обозначения мест размещения первичных средств пожаротушения;
• для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

ОХРАННОЕ ОСВЕЩЕНИЕ

Грамотно организованная система охранного освещения создает необходимые условия для выполнения дежурных задач охранников, помогает предотвратить случаи проникновения посторонних на объект.

Правильно подобранные по мощности, последовательно установленные светильники охранного освещения обеспечивают достаточную видимость на объекте без слепых зон.

СОСТАВ И НАЗНАЧЕНИЕ

Система охранного освещения представляет собой комплекс оптического, электротехнического оборудования, состоящий из соединенных при помощи кабельных линий источников света, подключенных к управляющей аппаратуре.

Она может быть интегрирована в любую систему безопасности, совмещаться со звуковым сигналом, работой теле- и видеокамер. Основное назначение охранных систем – обеспечение безопасности объекта и профилактика правонарушений.

Работающее осветительное оборудование призвано решать две задачи:

• создать уровень освещенности, необходимый для нормальной работы камер видеонаблюдения;
• обеспечить достаточную видимость для действий группы реагирования на проникновение.

Кроме основных задач – обеспечения видимости для охранников и создания условий для работы записывающей видеоаппаратуры, дежурный свет выполняет роль психологического сдерживающего фактора, предотвращая попытки проникновения посторонних на объект в темное время суток.

Устанавливаются системы на различных охраняемых объектах – промышленных зонах, складах, автостоянках, частных участках.

Особенности использования в составе систем видеонаблюдения

Если уличное освещение будет работать совместно с видеокамерами, нужно учитывать несколько важных рекомендаций, чтобы обеспечить качественное изображение и исключить любые проблемы:

1. При проектировании необходимо располагать фонарь на одной оси с местом установки камеры. Это идеальное решение, при котором качество света будет наилучшим. При этом можно ставить фонарь как выше объекта видеосъемки, так и ниже его.
2. Всегда проверять качество картинки в темное время суток. Любые нарушения могут привести к образованию засветов или затемнений на изображении. При необходимости вносить поправки в положение элементов.
3. Интенсивность освещения подбирать под требования конкретной модели. Лучше использовать более качественный свет, чем указан в документации, так как при минимальной освещенности видеокамера в ночное время будет снимать намного хуже.
4. Можно использовать скрытое инфракрасное освещение, при котором съемка ведется с высоким качеством, но при этом злоумышленники не догадываются об этом. В некоторых системах обычный свет дополняется инфракрасным.

Один фонарь на углу может освещать пространство для двух камер, расположенных в разных направлениях.

Охранное освещение — это отдельная система, позволяющая контролировать помещения и периметр территории в темное время

Важно проектировать расположение элементов в соответствии с нормативными требованиями. При использовании видеокамер можно одновременно наблюдать за периметром, что очень удобно

Видео-презентация доклада: «Организация освещения периметра»

Виды охранного освещения

Системы охранного электроосвещения классифицируют по режиму работы, месту дислокации, выполняемым функциям, источникам света. Но основное деление идет по видам.

Дежурное освещение

Этот вариант предназначен для демаскировки злоумышленников, пытающихся попасть на запретную территорию. Когда сотрудники, выключив основой свет, покидают рабочие места, сторожа включают в помещениях дежурное освещение.

Строгих нормативов нет:

• допускается использовать часть источников света или на 10% мощности;
• можно включать только аварийные светильники, так как они работают и в момент обрывов в энергосетях;
• тип и места установки определяют индивидуально (там, где необходимо);
• автоматическое управление применять необязательно.

Управлять дежурным освещением удобнее с поста охранника.

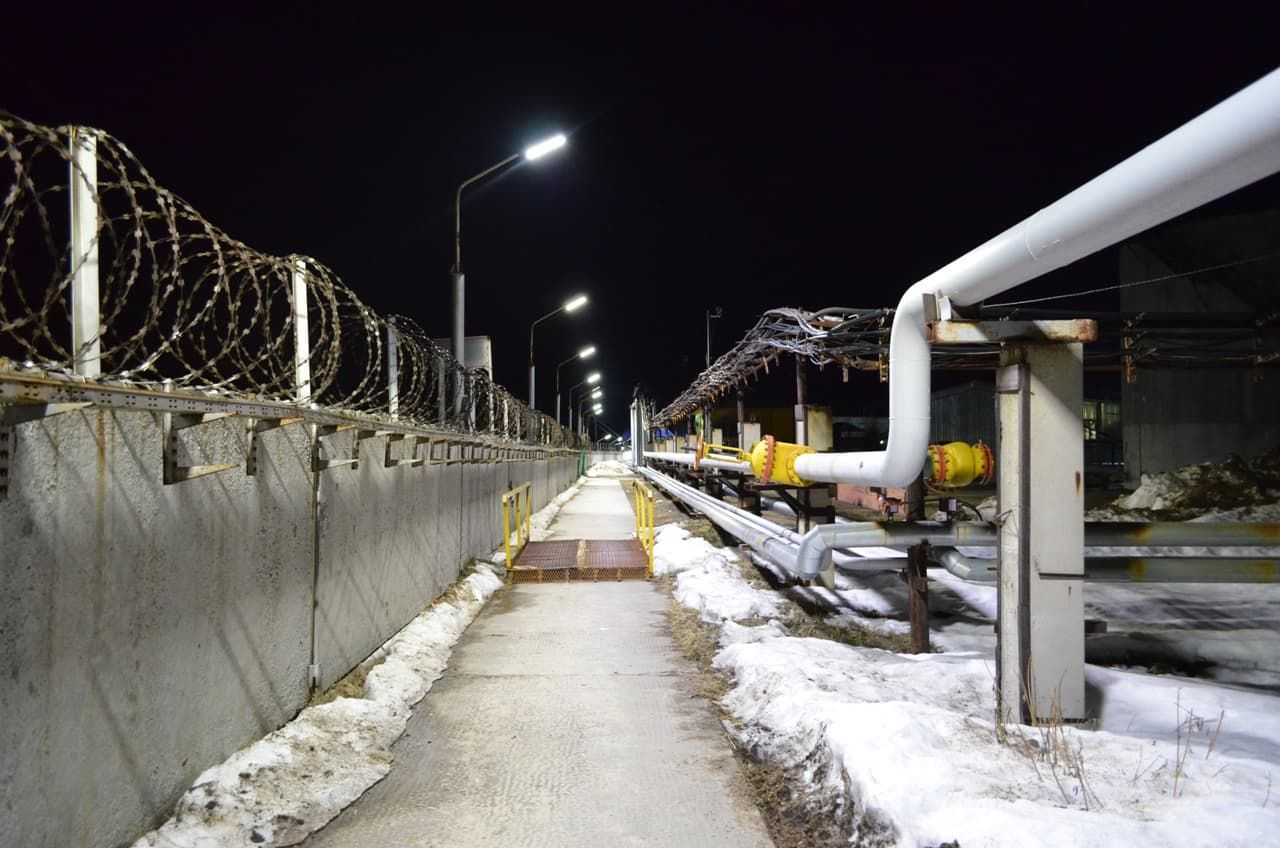

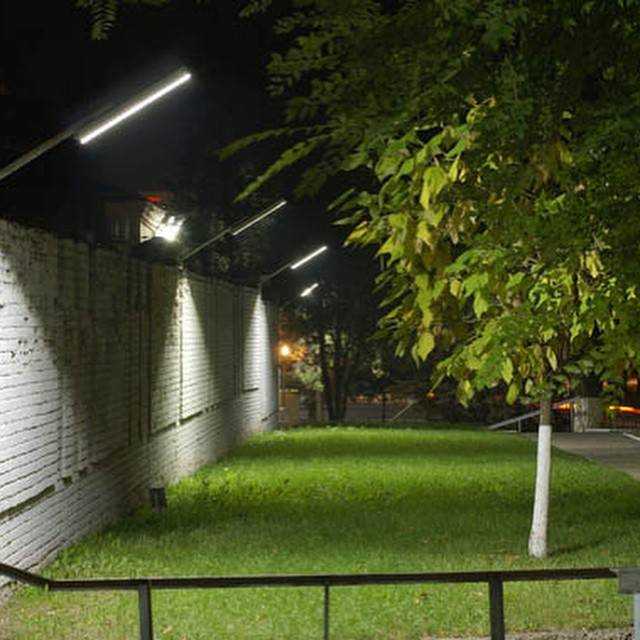

Освещение периметра

Периметральное электроосвещение используют только в наружном исполнении на границах охраняемой зоны.

Требования и нормы жесткие:

• Фонари, прожекторы, светильники располагают так, чтобы по периметру участка образовалась сплошная полоса света шириной 3-4 м. В правильно спроектированной системе светоточки перекрывают друг друга, не оставляя затемненных секторов.
• Интенсивность освещенности должна быть не ниже 0,5 Лк. Когда в систему инсталлированы камеры видеофиксации, мощность освещенности подбирают по их характеристикам.
• Освещение может работать в автоматическом режиме, но всегда должна быть возможность включить все или часть светильников вручную.
• Если в систему внедрены датчики, то галогенные и светодиодные лампы – лучший вариант светильников.
• Управление охранными осветительными элементами находится в запираемом силовом шкафу. Обычно он расположен поблизости от дежурного поста.

Освещение поста охраны

Рабочие места охранников оснащают стандартным и аварийным освещением.

Нормы проектирования охранного освещения

Перед тем, как начать монтаж системы, нужно провести правильную подготовку и сделать грамотный проект, который предусмотрит все до мелочей и будет соответствовать нормативным актам. В РФ используются нормы ГОСТ Р 5000962000, СНиП 23-05-95, РД 78.36.00362002, СП 52.13330.2016, а также требования ПУЭ (правила устройства электрических установок)

Тут важно учитывать следующее:

В первую очередь продумать, какие варианты будут использованы для охранного освещения. По сути, нужно два отдельных проекта, один – для наружной части, второй – для дежурного освещения в помещениях, включаемого после того, как все сотрудники покинут рабочие места. В помещениях не обязательно ставить отдельный охранный контур, можно использовать для этих целей аварийное или общее освещение (хватит и 10% мощности, чтобы сэкономить электроэнергию)

При этом важно предусмотреть, какие элементы будут задействованы и в каком режиме. Лучше использовать ручное включение с поста охранника, чтобы свет начинал работать тогда, когда нужно

Для периметра разрабатывают СООП – систему охранного освещения периметра

При планировании расположения фонарей нужно помнить, что норма интенсивности света в 3-4 метрах от границы территории составляет не меньше 0,75 Лк. Выбирать светильники, которые позволяют менять угол освещения, чтобы отрегулировать их при необходимости. При этом плафоны должны надежно фиксироваться в нужном положении, чтобы настройки не сбивались от порывов ветра и осадков. Лучше всего использовать систему с датчиками движения, чтобы свет включался при необходимости. Если территория небольшая, лучше чтобы одновременно зажигались все фонари. На обширных территориях разумнее разбить освещение на несколько сегментов, которые будут включаться при срабатывании датчика. Подобрать расположение электрического щита, который будет предназначен исключительно под охранное освещение. Лучше всего если он будет запираться на замок и находиться под сигнализацией, чтобы при открывании срабатывало оповещение на пульте охраны. На основании всей информации составляется подробный проект, в котором будут отражены все элементы системы. Это существенно упростит расчеты, покупку необходимых материалов и комплектующих А впоследствии можно будет быстро найти проблему и устранить ее.

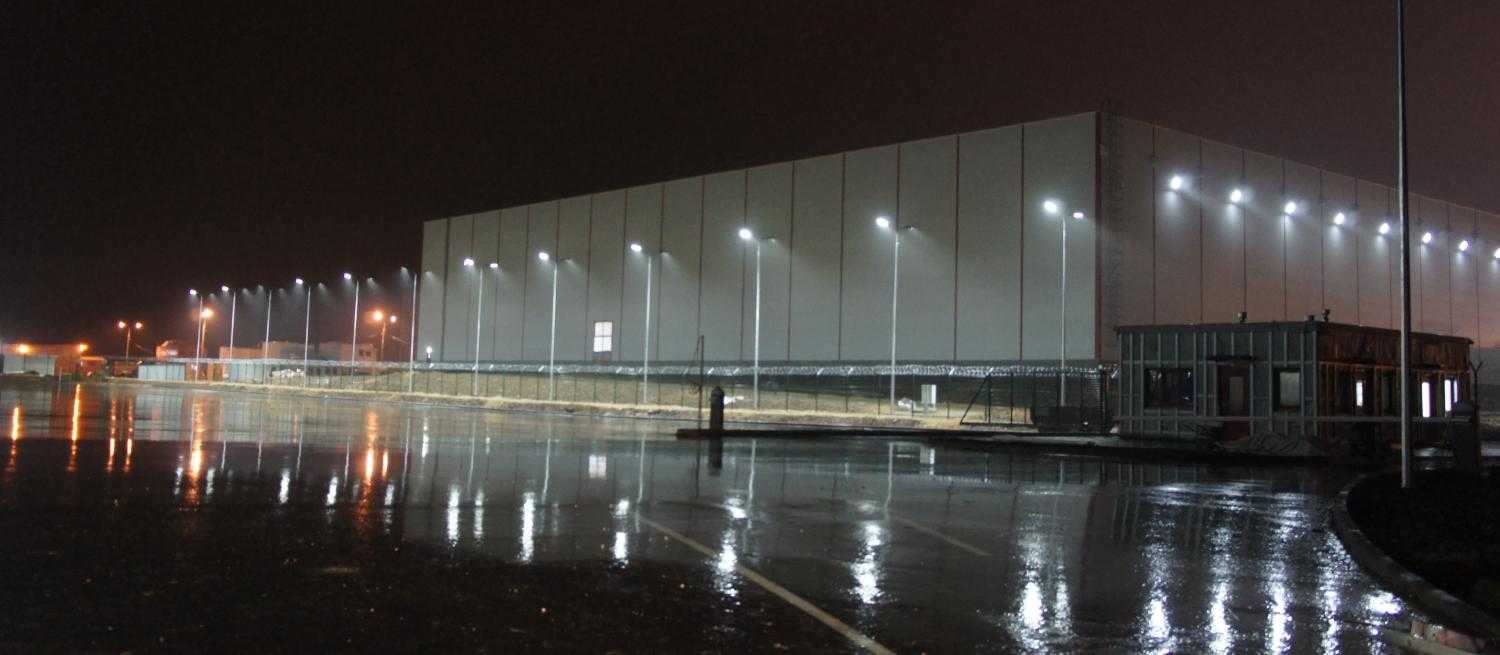

Если на территории есть большие здания, их также стоит освещать по периметру.

Особенности систем охранного освещения

Цель создания СОО заключается в обеспечении необходимых условий для работы сотрудников охранной службы и видеозаписывающего оборудования в ночное время. Согласно принятым утвержденным нормам, охранное освещение объекта разделяется:

• основное – подсветка входных зон, участков подъезда автотранспорта, складских помещений;
• резервное – приборы устанавливаются во внутренних помещениях, а также в местах установки приборов основной системы освещения в качестве страхующих;
• дополнительное – осветительные приборы могут устанавливаться в любой точке участка и иметь произвольную яркость. Используется в качестве сдерживающего фактора и дополнительной сигнализации.

Согласно нормативам для должного уровня визуального контроля территории участка, охраняемого СВН (системой видеонаблюдения), уровень освещенности контролируемой площади не должен быть ниже 0,5 лк. При наличие охранных постов и контрольных троп каждый из них должен быть затемнен, то есть расположен на неосвещенном участке.

Яркость осветительных приборов выбирается в зависимости от характеристик установленного на участке видеооборудования с учетом естественной ночной освещенности (0,005 лк для средней полосы).

Для наиболее эффективной работы системы видеонаблюдения в ночное время необходимо обеспечить нужную степень контраста фон/объект. При недостаточном контрасте мелкие отдаленные объекты будут плохо фиксироваться и выглядеть подобно теням. Распознать лицо злоумышленника или номер его машины в таком случае будет весьма проблематично. Для повышения контраста используют два источника света, генерирующих излучения, отличающиеся по температуре и цвету.

Нормы проектирования охранного освещения

Эффективная работа охранного освещения периметра зависит от проекта, подчиненного нормативным актам.

При проектировании учитывают следующие нюансы:

• Для наружного периметрального и внутреннего дежурного освещения делают две отдельные независимые схемы.
• Для помещений не обязательно прокладывать собственный охранный контур: достаточно пользоваться аварийным освещением или общим, включенным на 10%.
• Освещенность рассчитывают так, чтобы в 3-4 метрах от границ участка интенсивность составляла 0,75 Лк.
• Регулируемые плафоны в стальном или алюминиевом корпусе надежно фиксируют на опорах в нужном положении, чтобы угол наклона не менялся под порывами ветра.

Разновидности искусственного освещения

Основная функция искусственного освещения состоит в создании наиболее благоприятных условий видимости на каком-либо объекте. Это способствует снижению утомляемости глаз и общей нагрузки на зрения. В целом, человек чувствует себя гораздо лучше. Чтобы добиться подобных результатов, необходимо оборудовать такое освещение в соответствии с действующими нормами и правилами.

Система освещения должна быть правильно спроектирована, а источники света правильно распределены в соответствии со своим типом и местом расположения. В этом случае любое искусственное освещение, в том числе и дежурное, будет работать максимально эффективно.

Существует несколько типов искусственного света, применяемого на объектах производственного и хозяйственного назначения:

• Рабочее. Обеспечивает нормативные параметры освещения в местах выполнения работ внутри объектов и за пределами зданий. При разнообразных рабочих режимах и разной интенсивности естественного света создается система разделительного управления такими участками. С этой целью используются не только основные рабочие светильники, но и осветительные устройства, применяемые в аварийной и эвакуационной подсветке.
• Освещение безопасности. Дает возможность и дальше выполнять работы в случаях аварийных отключений рабочего света. Аварийные ситуации связаны с вероятностью возникновения пожаров и взрывов, сбоями в технологических процессах, нарушениями работы электростанций, установок тепло- и водоснабжения, и других подобных объектов.
• Эвакуационное. Предназначено для обозначения светом путей отвода людей с рабочих мест, когда случается аварийное отключение основного света. Эти осветительные приборы могут гореть вместе с рабочим освещением или не гореть, но автоматически включаться, когда прекращается подача питания к основным светильникам.
• Охранное. Применяется когда отсутствуют специальные технические охранные средства и устанавливается по периметру территорий, находящихся под контролем.
• Дежурное. Используется в нерабочее время, и не ограничено какими-то нормативными рамками. При необходимости, в качестве дежурного может использоваться аварийное и эвакуационное освещение. Несмотря на отсутствие ограничений, к дежурному освещению все равно предъявляются определенные требования, устанавливаемые правилами устройства электроустановок.

Расчет для обустройства осветительной системы

Светотехнический расчет проводят для каждого участка для того, чтобы определиться с необходимым числом осветительных аппаратов, промежутками между такими приборами и направлением светового потока.

Факторы, которые нужно знать для расчета освещенности:

• световая отдача источников;
• промежутки между всеми устройствами и освещаемой территорией;
• угол падения света.

В нашем случае изделия для освещения представляются в качестве точечных источников, а вторичными распределенными источниками являются освещенные стенки.

Рассчитывают освещенность в угле обзора каждой видеокамеры только для осветителей, находящихся между освещаемой зоной и источником свечения. Осветительные устройства, находящиеся далеко от записывающего устройства, неважны, ими можно пренебречь, так как камера практически не воспринимает свет, излучаемый далеко стоящими светильниками. Уровень освещенности определяется в двух плоскостях: горизонтальной и вертикальной.

Рассчитывая охранное освещение, учитывайте также и уровень контраста объекта и заднего плана. Чем больше нарушитель будет отличаться от фона охраняемой территории, тем проще его будет обнаружить, поэтому система освещения должна максимально эффективно настраиваться. Не забывайте и о чувствительности камер: при неправильной расстановке света, видеокамера может не заметить приближающегося преступника. Помимо расчета степени освещения, подбор светильников проводится и по спектральным параметрам. При этом добиваются совпадения максимальных значений параметров ПЗС-матриц установленных камер слежения и осветителя на конкретной длине волны.

Ручное управление

Переход на ручное управление освещением осуществляется в следующих случаях:

• Для ремонта сети в дневное время.
• Для активации освещения при вышедшем из строя реле управления.
• Включение освещения в ситуациях, когда реле управления не срабатывает по заданным условиям.

На дверце или боковой поверхности осветительного щита размещаются переключатели, благодаря которым осуществляется переход на ручное управление. Выполнить ручное включение можно несколькими способами:

• Выключателем внутренней либо наружной установки.
• Переводом ключа ручного управления в одно из положений.
• Кнопочной станцией управления — промышленным вариантом.

Работа реле управления зависит от датчиков, располагающихся в максимально удобных местах. Нередко под щитами и осветительными опорами размещают фотореле. К схеме кабелями подключаются датчики при помощи клеммников, установленных на DIN-рейке.

Если нагрузка, подключенная к щитку наружного освещения, превышает максимально допустимую, то ее подключение осуществляется через пускатель. В таком случае реле отвечает за включение пускателя, который, в свою очередь, включает светильники.

Особенности режима

Рабочий прибор

Дежурное освещение для различных помещений может обладать различными особенностями

Например, если брать во внимание дежурный режим света в больницах, то он приравнивается к эвакуационному. Согласно действующим нормам светильник дежурного типа (дс-19) должен устанавливаться на высоте от уровня пола, равной примерно 30 см

Активация такого осветительного прибора происходит только после отбоя. Свет от него исходит мягкий и приглушенный. Его достаточно для того чтобы обеспечить минимальный уровень освещенности в коридорах больниц. Это сделано для того чтобы свет от таких светильников не мешал спокойному сну больных, но позволял при необходимости свободно и быстро перемещаться по коридорам медперсоналу. А вот для лечебно-профилактических помещений, предназначенных для размещения в них детей разных возрастных групп, светильник (к примеру, типа дс-19), следует устанавливать на высоте не менее 2,2 метров над

уровнем пола.

Дежурная лампа для дверного проема

Здесь оптимальным местом размещения осветительного прибора является дверной проем.

Для помещений, где пребывают совсем маленькие дети, дежурные светильники (типа дс-19) рекомендуется размещать на высоте 0,3 м от уровня пола. Но здесь необходимо помнить, что напряжение в сети должно находиться не выше 42 В. И такие особенности имеются практически в каждом месте, где следует установить дежурный осветительный прибор.

Охранное освещение периметра нормы проектирования — Пожарная безопасность

22.03.

2018

При организации охранного специального освещения учитывается большое количество факторов и действующих нормативов, позволяющих создать надежную защиту охраняемого объекта от несанкционированного проникновения посторонних лиц на производстве и иных режимных объектах.

Такой подход позволит избежать создания «слепых зон» и поможет сделать незаметными место нахождения охраны и ее передвижение по периметру охраняемого объекта.

Такая сложная система установки специального светотехнического оборудования также должна обеспечивать своевременное обнаружение нарушителей действующего режима доступа на охраняемый объект.

Требования к установке

Любое охранное освещение, установленное как по периметру объекта, так и внутри его, должно всегда подключаться автономно от общей системы наружного и внутреннего освещения.

Действующие правила предписывают разделять его на отдельные участки, соответствующие зонам установления охраной сигнализации и камер слежения на .

Ее подключение всегда должно производится к отдельному распределительному щитку, расположенному в помещении охраны или на КПП, на стороне охраняемого пространства.

Доступ к щитку должен быть только у определенного круга лиц, которые всегда проверяют целостность пломбы или замка на щитке.

Назначение

Системы такого типа создаются для:

• обеспечения на производстве или иных объектах горизонтальной и вертикальной освещенности на уровне земли, заборов и стен интенсивностью в 0,5лк в ночное время;
• создания равномерного светового потока на сплошной полосе периметра шириной не менее 3- 4 метров;
• осуществления в случае необходимости ручного управления световым потоком из КПП;
• создания непрерывной освещенности в местах нахождения пультов управления, средств пожарной безопасности, места нахождения охраны и иных важных пунктах охраняемого объекта.

Современные охранные системы освещения должны при необходимости включать автоматически дополнительные источники освещения на участках, где зафиксировано нарушение режима или периметра во время срабатывания звуковой сигнализации.

Основные виды охранной системы освещенности объектов

Охранное освещение для каждого вида объектов специально разрабатывается проектировщиками, учитывающими особенности самой охраняемой территории и ее функциональное назначение.

Существуют разные виды системы охранного освещения того или иного периметра, которые принято разделять на:

• дежурное;
• контрольное и предназначенное для специальных технических средств сигнализации;
• освещение внешних границ периметра охраняемого объекта.

Любое из этих видов подсветки предназначено для повышения уровня безопасности режимных предприятий и иных охраняемых сооружений и территорий. Для создания любого вида охранного освещения на защищенном периметре требуется использовать:

• приборы освещения определенного типа;
• проводку из кабеля нужного сечения;
• оборудование для управления созданной системой освещения.

Для любого вида таких систем разрабатывается проектная документация, учитывающая нормативы освещенности объекта. В системах могут применяться различные светотехнические приборы:

• Прожектора;
• Подвесные;
• Консольные.

В них могут устанавливаться обычные лампы накаливания или инфракрасные приборы для улучшения обзора камер слежения в ночное время суток.

Ориентировочные значения для расчета удельной мощности общего прожекторного освещения

Источник света (тип)	Ширина освещаемой площадки, м	Удельная мощность общего освещения, Вт/м2при нормируемой минимальной освещенности, лк
0,5	1	2	5	10
ЛН	75 – 150	0,65	0,75	0,85
151 – 300	0,4	0,55	0,70
КГ	75 – 150	0,18	0,45	0,55
126 – 300	0,15	0,25	0,40
ДРЛ	75 – 250	0,20	0,35	0,45
251 – 300	0,18	0,30	0,50
МГ	75 – 150	0,18	0,25	0,30
151 – 350	0,13	0,15	0,20

Для создания надлежащей освещенности охраняемой территории в ночное время суток составляется специальная проектная документация, которая учитывает все особенности места установки таких приборов и специфику охраняемого объекта.

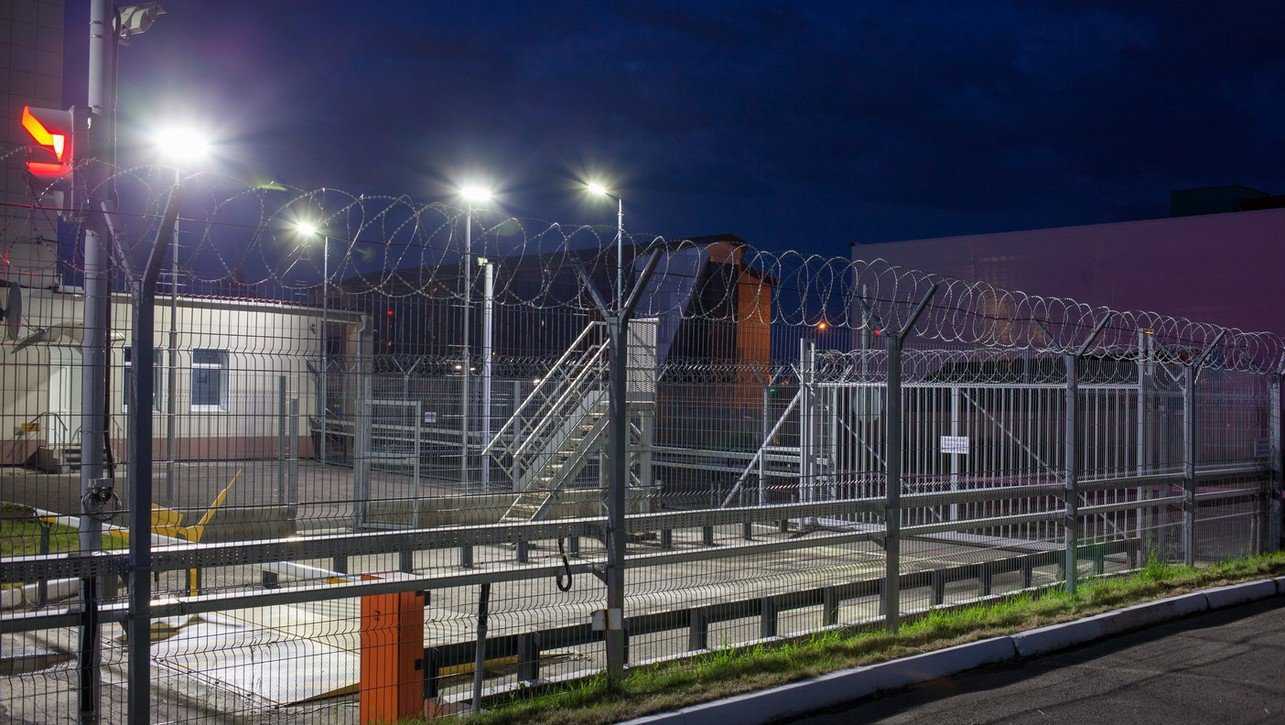

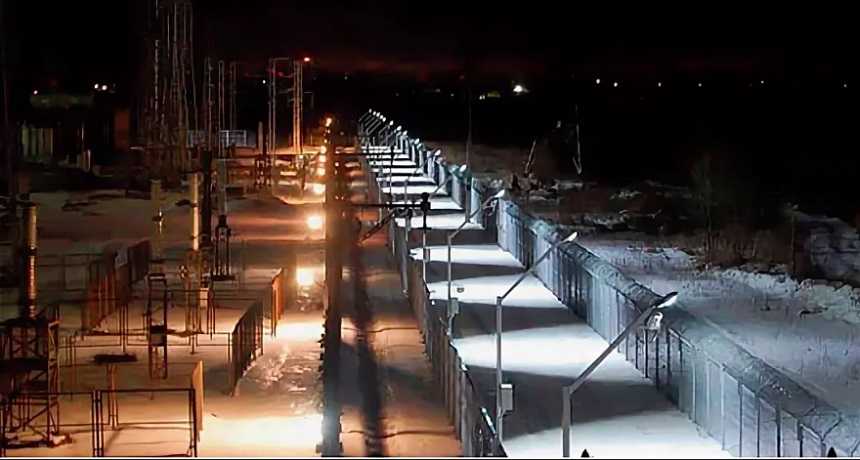

Охранное освещение периметра

При обеспечении контроля торговых и административных центров, частного сектора и производственных помещений необходимо своевременно принять меры по освещению периметра.

Преимущества использования

Применение в помещениях осветительных приборов дежурной модификации, особенно типа дс-19 ухл4-1, позволит вам добиться многих однозначных преимуществ:

Светильник дс-19 ухл4-1

• значительная экономия в плане потребления электроэнергии. Дежурное освещение и нормы светового потока для него позволяют сэкономить на электричестве примерно в 2,5 раза;
• отсутствует необходимость в установке дополнительного оборудования и обеспечения лишнего обслуживания;
• нет потребности в проведении специальной утилизации;
• наличие высокого показателя индекса цветопередачи;
• отсутствие негативных световых визуальных эффектов. Например, пульсации светового потока. Именно этот эффект считается самым вредным для глаз, из-за которого происходит быстрое снижение остроты зрения;
• стоимость такого оборудования полностью компенсируется качеством работы лампы, а также уровнем светового потока, которая она создает при своей работе.

Кроме того, многие осветительные приборы данного типа отличаются длительным сроком эксплуатации. К примеру, светильник дс-19 ухл4-1 может проработать свыше 50 000 часов. Если в качестве источника света выбраны светодиоды, то здесь должна использоваться специальная защита диодов. Она гарантирует бесперебойную работу осветительного прибора, причем даже в ситуации перегорания одного из светодиодов. Наличие простой конструкции ламп дает возможность быстрого монтажа на различные поверхности, включая труднодоступные места.

Виды устройств и управления

Существуют разные типы исполнения источников охранного освещения:

• галогенные;
• металлогалогенные;
• натриевые;
• светодиодные;
• инфракрасные.

Рынок осветительных устройств предлагает специальные светильники, которые включаются автоматически, если датчики замечают какое-либо движение в пределах охраняемой территории. Согласно пункту 7.79 СНиП 23-05-95 лучше использовать лампы накаливания для обеспечения безопасности, однако это не указание, а всего лишь рекомендация. Можно использовать и другие виды ламп, перечисленные выше.

Есть устройства, систему управления которых можно запрограммировать удобным для вас способом. Чего можно добиться регулированием программы контроля:

• включения и выключения осветительных аппаратов в определенное время;
• возможности создания и изменения графика работы охранного освещения с помощью удобных конструкторов;
• установки необходимого уровня освещенности, что позволяет сэкономить на электроэнергии из-за чрезмерного свечения;
• функционирования отдельных осветительных линий по установленному расписанию;
• возможности включать дополнительное освещение охраны дистанционно, если возникает неожиданная чрезвычайная ситуация;
• контролирования расхода энергии каждой группы осветителей.
