Триггер Шмитта на транзисторах
Триггер Шмитта на транзисторах, так же как и триггер Шмитта на ОУ, является системой двух устойчивых состояний, переход которого из одного состояния в другое связан с амплитудой запускающего импульса.
Подобные триггеры широко используются, в вычислительной технике и всевозможных промышленных приборах, где нужно менять форму сигнала, преобразовывать прямоугольные импульсы из синусоиды колебаний и регистрировать завышение сигнала определенного порога. Стандартная схема триггера Шмитта на двух биполярных транзисторах n-p-n приводится ниже.
Для правильного уяснения работы триггера Шмитта сперва допустим, что на входе транзистора VT1 нет сигнала. Сопротивления R1, R2 и R3, подключены к минусу и плюсу питания, и создают своеобразный делитель напряжения. По отношению к эмиттеру транзистора VT2, падение напряжения на сопротивлении R3 окажется положительным, по причине этого данный транзистор будет открыт.
От источника питания на коллектор транзистора VT2 через резистор R4 идет положительный потенциал. Когда транзистор открыт, ток эмиттера, протекающий через R4, создает на нем падение напряжения. Сквозь вторичную обмотку трансформатора Тр1, имеющего малое сопротивление, потенциал на резисторе R5 оказывается между базой и эмиттером VT1 и формирует обратное смещение на переходе Б-Э. В связи с этим VT1 закрыт. Данное устойчивое состояние схемы Шмитта является одним из двух вероятных состояний.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Вследствие падения напряжения на R4 по причине протекания через него тока, потенциал коллектора VT2 будет намного ниже напряжения питания. При поступлении на вход сигнала, он не окажет никакого воздействия на устойчивость триггера Шмитта, если его амплитуда будет меньше напряжения смещения между эмиттером и базой транзистора VT1, идущего с сопротивления R5.
В том случае если входной сигнал будет по амплитуде больше этого смещения, то произойдет открытие VT1. Из-за снижения потенциала на коллекторе VT1 снижается смещение на базе VT2, и в итоге его эмиттерный ток также снизится.
Из-за этого снизится падение напряжения на сопротивлении R5, а смещение на базе VT1 увеличится и инициирует последующий рост тока через VT1. Падение напряжения на R1 также значительно повысится, что в свою очередь уменьшит смещение на базе VT2 и снизит падения напряжения на R5. Этот алгоритм будет длиться до тех пор, пока VT1 до конца не откроется, а транзистор VT2, не закроется.
Как только ток коллектора VT2 достигнет нуля и на сопротивлении R4 начнет падать напряжение, потенциал же на его коллекторе станет увеличиваться, который пройдя через конденсатор С2 становится выходным сигналом.
Величина и форма сигнала на выходе триггера Шмитта находятся в прямой зависимости от постоянной времени (R4+Rн)C2 и сопротивления нагрузки Rн. Устойчивое положение, которое отвечает закрытому транзистору VT2 и открытому VT1, является вторым состоянием триггера Шмитта, и оно длится, пока есть входной сигнал. И как только входной сигнал пропадет, триггер Шмитта переходит в первоначальное состояние.
Если постоянная времени (R4+Rн)С2 существенно превышает продолжительность входного сигнала, то амплитуда сигнала на выходе триггера Шмитта практически оказывается стабильной, без изменений.
Триггер RS типа
Одной из простейших в цифровой электронике является схема RS-триггера на транзисторах. Внешним воздействием на вход прибора можно установить его выход в нужное устойчивое состояние. Схема устройства представляет собой каскады, выполненные на транзисторах. Вход каждого из них подключается к выходу противоположного. Два состояния определяются присутствием на выходе напряжения, а переход между ними происходит с помощью управляющих сигналов.
Вам это будет интересно Особенности сети передачи электроэнергии
Работает схема следующим образом. Если в начальный момент времени VT2 будет закрыт, тогда через сопротивление R3 и коллектор будет течь ток, поддерживающий VT1 в режиме насыщения. Одновременно первый транзистор начнёт шунтировать базу VT2 и резистор R4. Режим отсечки VT2 соответствует значению логической единицы на выходе Q = 1, открытое состояние VT1 нулю, Q = 0. Амплитуда сигнала на коллекторе закрытого ключа определяется выражением: Uз = U * R3 / (R2+R3).
Для инверсии сигнала необходимо на вход R или S подать импульс. При этом если S = 1, то и Q = 1, а если R=1, то на выходе будет ноль. При значениях R1 = R2 и R3 = R4 триггер называется симметричным. Особенностью работы устройства является способность удерживать установленное состояние между импульсами R и S, что и используется для создания на нём элементов памяти.
На схемах RS-триггер обозначается в виде прямоугольника с подписанными входами S и R, а также возможными состояниями выхода. Прямой подписывается символом Q, а инверсный – Q. Информация может поступать на входы непрерывным потоком или только при появлении синхроимпульса. В первом случае устройство называют асинхронным, а во втором – синхронным (трактируемым).
Работа устройства наглядно описывается с помощью таблицы истинности.
Она наглядно показывает всевозможные комбинации, которые могут возникнуть на выходе прибора. Такая таблица составляется отдельно для триггера с прямыми входами и инверсными. В первом случае действующий сигнал равен единице, а во втором — нулю.
Физические реализации триггеров
Базовый элемент создают из полупроводниковых приборов, используя современные технологические процессы для миниатюризации функциональных изделий.
Логический элемент на МОП транзисторах
Триггеры с тиристорами
Для повышения мощности подключаемой нагрузки можно собрать триггер с применением тиристоров. К управляющему электроду присоединяют вход S, к затвору – R. Для поддержания постоянного напряжения на аноде подойдет транзистор, включенный в соответствующую цепь.
Триггеры на релейно-контакторной базе
Несмотря на общие тенденции миниатюризации, вполне допустимо создать функциональный триггер из реле. Подобные решения, в частности, применяют для защиты цепей питания при включении мощных электроприводов.
Статические D-триггеры
В RS-триггерах для записи логического нуля и логической единицы требуются разные входы, что не всегда удобно. При
записи и хранении данных один бит может принимать значение, как нуля, так и единицы. Для его передачи достаточно одного
провода. Как мы уже видели ранее, сигналы установки и сброса триггера не могут появляться одновременно, поэтому можно
объединить эти входы при помощи инвертора, как показано на рисунке 7.
Такой триггер получил название D триггер. Название происходит от
английского слова delay — задержка. Конкретное значение задержки определяется частотой следования импульсов
синхронизации. Условно-графическое обозначение статического D триггера на принципиальных схемах приведено на
рисунке 8.
Таблица истинности D триггера достаточно проста, она приведена в таблице 3. Как видно из этой таблицы,
данный триггер способен запоминать двоичный сигнал по синхросигналу и хранить один бит двоичной информации.
| С | D | Q(t) | Q(t+1) | Пояснения |
| x | Режим хранения информации | |||
| x | 1 | 1 | ||
| 1 | x | Режим записи информации | ||
| 1 | 1 | x | 1 |
Нужно отметить, что отдельный инвертор при реализации триггера на ТТЛ элементах не нужен, так как самый распространённый
логический элемент ТТЛ микросхем — это «2И-НЕ». Принципиальная схема D триггера на элементах 2И-НЕ приведена
на рисунке 9.
Ещё проще реализуется D триггер на КМОП логических элементах.
В КМОП микросхемах вместо логических элементов «И» используются обычные
транзисторные ключи. Схема D триггера приведена на рисунке 10.
При подаче высокого уровня синхросигнала C транзистор VT1 открывается и обеспечивает передачу сигнала с входа D на
инверсный выход Q через инвертор D1. Транзистор VT2 при этом закрыт и отключает второй инвертор, собранный на транзисторах
VT2 и VT3. При подаче низкого потенциала на вход C включается второй инвертор, который вместе с инвертором D1 и образует
триггер.
Во всех рассмотренных ранее схемах синхронных триггеров синхросигнал работает по уровню, поэтому триггеры называются
триггерами, работающими по уровню, или статическими триггерами. Ещё одно название таких триггеров, пришедшее из иностранной
литературы — триггеры-защёлки. Легче всего объяснить происхождение этого названия по временной диаграмме сигналов,
приведенной на рисунке 11.
По этой временной диаграмме видно, что триггер-защелка хранит данные на выходе только при нулевом уровне на входе
синхронизации. Если же на вход синхронизации подать активный высокий уровень, то напряжение на выходе триггера будет
повторять напряжение, подаваемое на его вход.
Входное напряжение запоминается только в момент изменения уровня напряжения на входе синхронизации C с высокого
уровня на низкий уровень. Входные данные как бы «защелкиваются» в этот момент, отсюда и название —
триггер-защелка.

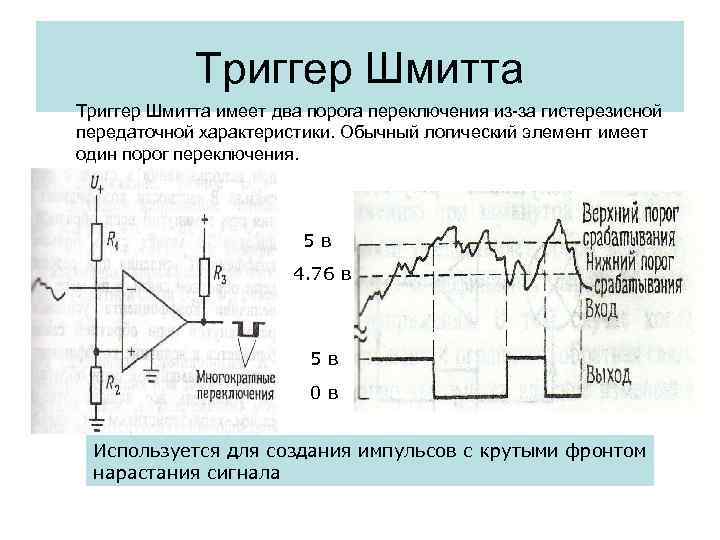

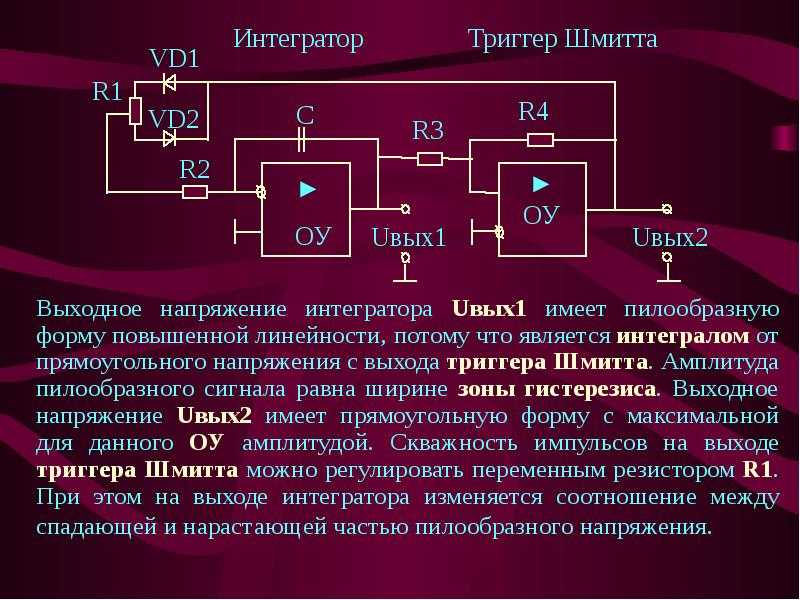

Принцип работы триггера Шмитта на ОУ
Триггер Шмитта — это компонент электронного устройства, функция которого является формирование постоянно изменяющегося сигнала на входе в серию прямоугольных импульсов на выходе. Применяется в аналого-цифровых преобразователях, фильтрах, линиях связи.
Триггер Шмитта имеет свое отличие от других видов триггеров тем, что он имеет единственный вход и один выход и не имеет свойства памяти. Триггер Шмитта состоит из двух инверторов, имеющих положительно-обратную связь (ПОС), в результате чего состояние выхода триггера может меняться лавинообразно.
Описание работы схемы
Триггер Шмитта это компаратор, имеющий ПОС. В данной схеме доля выходного электрического сигнала ОУ поступает на прямой вход и устанавливает уровень, при котором схема будет переключаться.
Принципиальная схема работы триггера Шмитта на ОУ изображена ниже.
ОУ подключен к двухполярному блоку питания на 5 вольт. На инверсный вход DA1 поступает синусоидный сигнал равный амплитуде 2 В. Сопротивления R1 и R2 имеют значения 25 кОм и 10 кОм. Напряжение на прямом выводе DA1 поступает с делителя напряжения построенного на резисторах R1 и R2, который подключен к выходу ОУ. Формула расчета для определения напряжения насыщения:
- Uвх1 = +U*R2/(R1+R2) = 3,5*10/35 = 1 В
- Uвх1 = -U*R2/(R1+R2) = -3,5*10/35 = -1 В
Когда на выходе ОУ напряжение с положительным потенциалом насыщения – на прямом входе напряжение равно 1 вольту. Предположим, входной электрический сигнал постепенно увеличивается с нуля. Пока потенциал входного сигнала не превышает напряжения на прямом входе – схема находится в стабильном состоянии. Чуть только входной электрический сигнал превзойдет величину в 1 вольт, напряжение на входе ОУ сменит свою полярность на отрицательное напряжение насыщения. Это поменяет напряжение на прямом входе ОУ, и оно будет равно -1 вольт.
Входной электрический сигнал постепенно будет увеличиваться до максимума, а затем начнет уменьшаться. После того как амплитуда сигнала на входе станет менее 1 вольта, то на выходе ОУ будет так же отрицательный потенциал насыщения. Как только сигнал на входе пройдет величину -1В, напряжение на выходе поменяется и будет равным положительному потенциалу насыщения.
На графике можно наблюдать зависимость выходного напряжения триггера Шмитта от входного.
В результате такой работы схемы шумы входного сигнала не будут влиять на выходной сигнал.
Триггеры JK и D
Д триггер – неотъемлемая часть большинства микропроцессоров, так как входит в состав регистров сдвига и хранения. Они находятся в числе наиболее часто используемых схем. Название D триггеры происходит от основной характерной особенности – образования задержки (D – Delay). У него имеется два входа: D (информационный) и C (управляющий). Сигнал из D задает состояние схемы, но только если при этом на C есть разрешение на запись.
Если вход синхронизации C сообщает 0, это значит, что запоминание запрещено и выходной сигнал устройства никак не должен зависеть от информации, переданной на D. Запись данных начинается только тогда, когда на C подается 1. В этом случае состояние триггера полностью зависит от D, но если на управляющий вход снова подать 0, триггер запомнит последнее значение и перестанет реагировать на сигналы, пока синхронизация не разрешит запись.

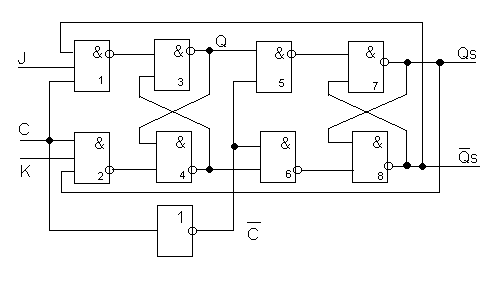

JK триггер
JK триггер самый универсальный и сложный из всех. Принцип работы подобен RS, однако у него нет неопределенного состояния, которое вызывается одновременной подачей на входы двух единиц. Он имеет следующие входы:
- S – установочный;
- R – сбрасывающий;
- C – синхронизация;
- J и K.
Т-триггер. Принцип работы, функциональные схемы
Обратная связь ОУ
Как я уже упоминал операционные усилители почти всегда используют с обратной связью (ОС). Но что представляет собой обратная связь и для чего она нужна? Попробуем с этим разобраться.
С обратной связью мы сталкиваемся постоянно: когда хотим налить в кружку чая или даже сходить в туалет по малой нужде Когда человек управляет автомобилем или велосипедом то здесь также работает обратная связь. Ведь для того, чтобы ехать легко и непринужденно мы вынуждены постоянно контролировать управление в зависимости от различных факторов: ситуации на дороге, технического состояния средства передвижения и так далее.
Если на дороге стало скользко ? Ага мы среагировали, сделали коррекцию и дальше двигаемся более осторожно. В операционном усилителе все происходит подобным образом
В операционном усилителе все происходит подобным образом.
Без обратной связи при подаче на вход определенного сигнала на выходе мы всегда получим одно и тоже значение напряжения. Оно будет близко напряжению питания (так как коэффициент усиления очень большой). Мы не контролируем выходной сигнал. Но если часть сигнала с выхода мы отправим обратно на вход то что это даст?
Мы сможем контролировать выходное напряжение. Это управление будет на столько эффективным, что можно просто забыть про коэффициент усиления, операционник станет послушным и предсказуемым потому что его поведение будет зависеть лишь от обратной связи. Далее я расскажу как можно эффективно управлять выходным сигналом и как его контролировать, но для этого нам нужно знать некоторые детали.
Положительная обратная связь, отрицательная обратная связь
Да, в операционных усилителях применяют обратную связь и очень широко. Но обратная связь может быть как положительной так и отрицательной. Надо бы разобраться в чем суть.
Положительная обратная связь в операционниках применяется не так широко как отрицательная. Более того положительная обратная связь чаще бывает нежелательным побочным явлением некоторых схем и положительной связи стараются избегать. Она является нежелательной потому, что эта связь может усиливать искажения в схеме и в итоге привести к нестабильности.
С другой стороны положительная обратная связь не уменьшает коэффициент усиления операционного усилителя что бывает полезно. А нестабильность также находит свое применение в компараторах, которые используют в АЦП (Аналого-цифровых преобразователях).
А вот отрицательная обратная связь просто создана для операционных усилителей. Несмотря на то, что она способствует некоторому ослаблению коэффициента усиления, она приносит в схему стабильность и управляемость. В результате схема становится независимой от коэффициента усиления, ее свойства полностью управляются отрицательной обратной связью.
При использовании отрицательной обратной связи операционный усилитель приобретает одно очень полезное свойство. Операционник контролирует состояния своих входов и стремится к тому, потенциалы на его входах были равны. ОУ подстраивает свое выходное напряжение так, чтобы результирующий входной потенциал (разность Вх.1 и Вх.2) был нулевым.
Подавляющая часть схем на операционниках строится с применением отрицательной обратной связи! Так что для того чтобы разобраться как работает отрицательная связь нам нужно рассмотреть схемы включения ОУ.
Сведения о триггерах
Все триггеры действуют, фактически, как импульсные устройства. Они состоят из активных элементов, в том числе ламп и транзисторов, функционирующих в ключевом режиме. Перемена каждого состояния продолжается в течение очень короткого времени.
Все данные устройства отличаются особым свойством, заключающимся в способности запоминать двоичную информацию. На этом принципе и основано функционирование этих приборов. Сама память триггера заключается в возможности сохранять каждое состояние, после того, как прекратит свое действие переключающий сигнал. Если одно состояние принять за единицу, а другое – за ноль, то по факту получается запоминание одного числового разряда, из которого состоит двоичный код.
Изготовление триггеров осуществляется с использованием, в основном, полупроводниковых приборов. Как правило, это различные виды полевых и биполярных транзисторов. Ранее, для этих приборов применялись электронные лампы и электромагнитные реле. В современной электронике триггеры используются в логических схемах различных видов вычислительной техники и являются основными компонентами процессоров, счетчиков и прочих аналогичных систем.
Триггер RS типа
Одной из простейших в цифровой электронике является схема RS-триггера на транзисторах. Внешним воздействием на вход прибора можно установить его выход в нужное устойчивое состояние. Схема устройства представляет собой каскады, выполненные на транзисторах. Вход каждого из них подключается к выходу противоположного. Два состояния определяются присутствием на выходе напряжения, а переход между ними происходит с помощью управляющих сигналов.
Вам это будет интересно Виды и применение греющего электрического кабеля
Работает схема следующим образом. Если в начальный момент времени VT2 будет закрыт, тогда через сопротивление R3 и коллектор будет течь ток, поддерживающий VT1 в режиме насыщения. Одновременно первый транзистор начнёт шунтировать базу VT2 и резистор R4. Режим отсечки VT2 соответствует значению логической единицы на выходе Q = 1, открытое состояние VT1 нулю, Q = 0. Амплитуда сигнала на коллекторе закрытого ключа определяется выражением: Uз = U * R3 / (R2+R3).
Для инверсии сигнала необходимо на вход R или S подать импульс. При этом если S = 1, то и Q = 1, а если R=1, то на выходе будет ноль. При значениях R1 = R2 и R3 = R4 триггер называется симметричным. Особенностью работы устройства является способность удерживать установленное состояние между импульсами R и S, что и используется для создания на нём элементов памяти.
На схемах RS-триггер обозначается в виде прямоугольника с подписанными входами S и R, а также возможными состояниями выхода. Прямой подписывается символом Q, а инверсный – Q. Информация может поступать на входы непрерывным потоком или только при появлении синхроимпульса. В первом случае устройство называют асинхронным, а во втором – синхронным (трактируемым).
Работа устройства наглядно описывается с помощью таблицы истинности.
Она наглядно показывает всевозможные комбинации, которые могут возникнуть на выходе прибора. Такая таблица составляется отдельно для триггера с прямыми входами и инверсными. В первом случае действующий сигнал равен единице, а во втором — нулю.
Аналого-цифровые преобразователи (АЦП или ADC)
АЦП преобразует аналоговые сигналы в цифровые, поступающие на цифровые устройства для дальнейшей обработки обработки или хранения. В общем случае микросхему АЦП можно в виде блока, имеющего один аналоговый вход, один или два входа для подачи опорного (образцового) напряжения, а также цифровые выходы для выдачи кода, соответствующего текущему значению аналогового сигнала.
Часто микросхема АЦП имеет так же входы для подачи тактового сигнала CLK, сигнала разрешения работы CS и выход для выдачи сигнала RDY, указывающего на готовность выходного цифрового кода. На микросхему подаётся одно или два питающих напряжения. Опорное напряжение АЦП задаёт диапазон входного напряжения, в котором производится преобразование. Оно может быть постоянным или же допускать изменение в некоторых пределах. Иногда предусматривается подача на АЦП двух опорных напряжений с разными знаками, тогда АЦП способен работать как с положительными, так и с отрицательными входными напряжениями. Выходной цифровой код N (n — разрядный) однозначно соответствует уровню входного напряжения. Код может принимать 2n значений, то есть АЦП может различать уровней входного напряжения. Количество разрядов выходного кода n представляет собой важнейшую характеристику АЦП. В момент готовности выходного кода выдаётся сигнал окончания преобразования RDY, по которому внешнее устройство может читать код N. Управляется работа АЦП тактовым сигналом CLK, который задаёт частоту преобразования, то есть частоту выдачи выходных кодов. Предельная тактовая частота — второй важнейший параметр АЦП. В некоторых микросхемах имеется встроенный генератор тактовых сигналов, поэтому к их выводам подключается кварцевый генератор или конденсатор, задающий частоту преобразования. Сигнал CS разрешает работу микросхемы. Выпускается множество самых разнообразных микросхем АЦП, различающихся скоростью работы (частота преобразования от сотен килогерц до сотен мегагерц), разрядностью (от 6 до 24), допустим диапазонами входного сигнала, величинами погрешностей, уровнями питающих напряжений, методами выдачи выходного кода (параллельный или последовательный), другими параметрами. Обычно микросхемы с большой количеством разрядов имеют невысокое быстродействие, а наиболее быстродействующие микросхемы имеют небольшое число разрядов. В качестве базового элемента любого АЦП используется компаратор напряжения, который сравнивает два входных аналоговых напряжения и в зависимости от результата сравнения выдаёт выходной цифровой сигнал (0 или 1). Существует два основных принципа построения АЦП: параллельный и последовательный. Принцип преобразования параллельного типа заключается в одновремённом сравнении входного напряжения с n опорными напряжениями и определением, между какими двумя опорными напряжениями оно лежит. Схема 3-х разрядного параллельного так же представлено на рисунке:
Схема такого АЦП содержит резистивный делитель из резисторов, который делит опорное напряжение Uоп на (2n-1) уровней. Входное напряжение Uвх сравнивается с помощью (2n-1) компараторов с уровнями (
Описание и принцип работы
В широком смысле триггером (от английского trigger — спусковой крючок, запускающий механизм) называют любой импульс или событие, ставшее причиной чего-либо. Термин применяют в электронике, психологии, медицине, программировании и других областях деятельности. В создании микросхем и других устройств так называют элемент, который способен принимать одно из двух стойких состояний (0 или 1) и сохранять их в течение долгого времени.
Положение триггера зависит от получаемых им сигналов на прямом и инверсном выходах. Отличительной чертой устройства является то, что его переход из одной позиции в другую обусловлен не только получением внешних инструкций, поступающих от выбранной системы управления, но и посредством обратной связи. То есть текущее положение элемента зависит от предыстории его работы.
Триггеры могут сохранять свою память только при постоянном поступлении напряжения. Если его отключить, а затем снова подключить, устройство перейдёт в случайное состояние
Поэтому при конструировании устройства важно предусмотреть способ, которым он изначально будет вводиться в правильное положение
В основе любого триггера лежит схема, которая состоит из двух логических элементов типа И-НЕ либо ИЛИ-НЕ, имеющих друг с другом обратную положительную связь. Такой тип подключения позволяет системе иметь всего два возможных устойчивых состояния, из которых выбирается одно
Важной деталью является то, что после того как триггер перешёл в положение, он может сохранять его сколько угодно времени, до тех пор, пока не будет подан очередной управляющий сигнал
Другой характерной особенностью устройств является возможность мгновенного осуществления перехода от одного состояния в другое после получения соответствующей команды. Задержка настолько мала, что её можно не учитывать при проведении расчётов.
Число входов может быть разным и зависит от требуемых функций. Если подать сигнал одновременно на два из них, то он примет произвольную позицию после прекращения их поступления. По своим функциям входы делятся на несколько типов, которые входят в две большие группы: информационные и управляющие. Первые из них получают сигналы и запоминают их в виде информации, в то время как вторые разрешают или запрещают её запись, а также выполняют функцию синхронизации. На схемах они имеют следующие обозначения:
- S — устанавливает триггер в состояние «1» на прямом выходе;
- R — противоположен S, сбрасывает состояние обратно на «0»;
- С — вход синхронизации;
- D — принимает информацию для последующего занесения на триггер;
- T — счётный вход.
Значения слова триггер
Прежде, нежели окунаться в дебри цифровой техники, заметим: термин триггер используется в разных отраслях синонимом спускового механизма, переключателя. Геймеры называют словцом гашетку, программисты – тестовый скрипт, помогающий оценить наличие объекта в виртуальной реальности.
Геймерам заметим, игра Dead Trigger 2 (продолжение одноименного шутера) неудачная, если бы целиком не предназначалась владельцам мобильных устройств. Операционная система Андроид. Представьте примитивную смесь Quake и Counter Strike, чтобы скудно понять, с чем придется столкнуться главному герою. На ограниченной размерами карте бродит куча зомби, которых герой обязан перебить. Попаданиями в голову значительно ускорите процесс, хотя каждое в отдельности не фиксируется. Вылитый Counter Strike.
Понятно, термин триггер для геймеров звучит уныло. Максимум – вариант убить время.
Принцип работы триггера
Триггерами называют устройства, имеющие два устойчивых состояния, у которых переход из одного состояния в другое происходит вследствие регенеративного процесса.
Под регенеративным процессом
обычно понимают переходный процесс в электрической цепи охваченной положительной ОС с петлевым усилениемКβ> 1 в широком диапазоне частот, который характеризуется резкими изменениями токов и падений напряжений на элементах цепи.
Переход триггера из одного устойчивого состояния в другое происходит при воздействии управляющего сигнала и сопровождается скачкообразным изменением токов и напряжений.

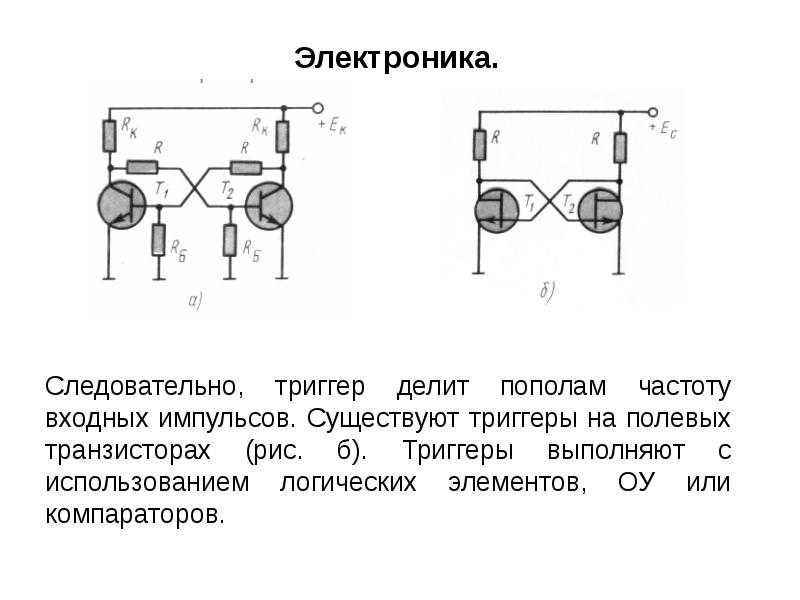

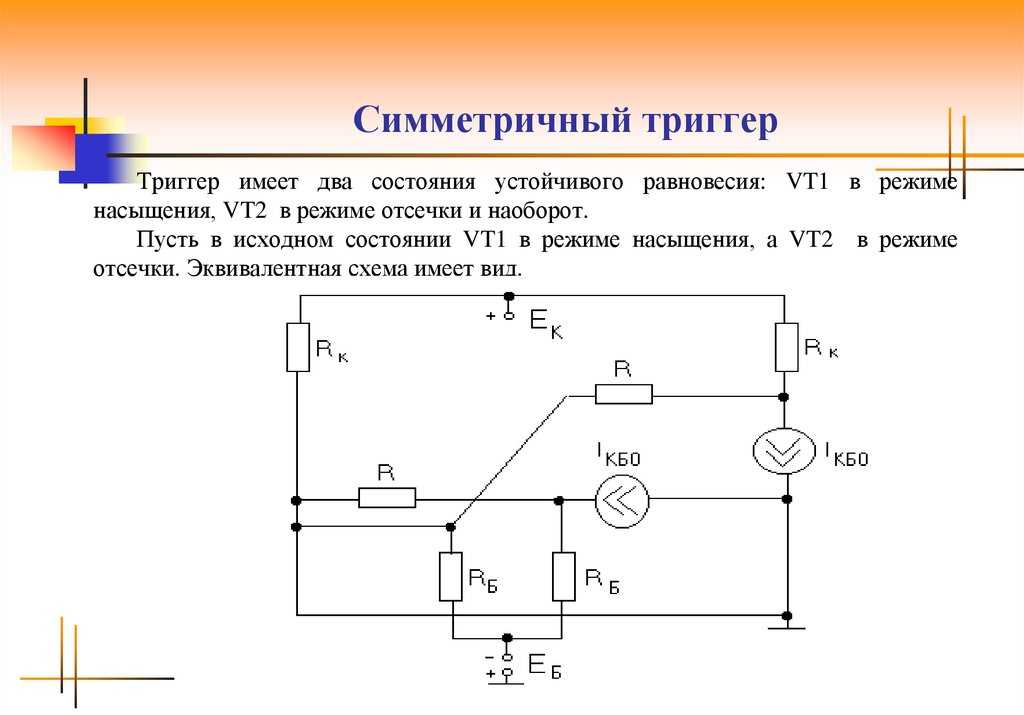

Рассмотрим принцип работы симметричного триггера на транзисторах п-р-п-
типа, схема которого приведена на рис. Триггер представляет собой два усилителя на транзисторахVT 1 иVT 2. Выход каждого усилителя соединен с входом другого. Обратная связь, получаемая в результате такого соединения усилителей, является положительной.
В принципе в приведенной схеме возможно состояние электрического равновесия, при котором оба транзистора VT
1 иVT 2 открыты и находятся в активной области. В этом случае токиi к1 иi к2 равны между собой и падения напряжений на элементах схемы не изменяются в течение времени. Однако такое состояние является неустойчивым и любые флуктуации тока или напряжения приведут к лавинообразному процессу нарастания тока одного и убывания тока другого транзисторов. Например, увеличение коллекторного токаi к1 приведет к уменьшению коллекторного напряженияU K1 транзистораVT 1. Это в свою очередь, приведет к уменьшению напряженияU К2 и токаIБ 2 транзистораVT 2. Последнее вызовет уменьшениеI К2 и увеличениеU K2,U Б1. Следовательно, произойдет дальнейшее увеличение токаI К1. Процесс носит лавинообразный характер и продолжается до тех пор, пока не прекратится действие положительной обратной связи. Это возможно при запирании одного транзистора (например,VT 2) или насыщении другого (VT 1). В обоих случаях триггер будет находиться в состоянии устойчивого равновесия.
Если параметры схемы выбраны так, что когда один из транзисторов закрыт, другой открыт и насыщен, то такой триггер называют насыщенным
. Если открытый транзистор находится на границе активной области и не входит в режим насыщения, то триггер называетсяненасыщенным .
В одном из устойчивых состояний триггер может находиться как угодно долго до момента, пока не поступит сигнал от источника внешнего управляющего напряжения. Пусть оно вводится в цепь базы запертого коллектора VT
2. Как только напряжение управляющего сигнала достигнет уровня, при которомVT 2 откроется, появится коллекторный токI К2 и уменьшится ток базыI Б1. ТранзисторVT 1 выйдет в активную область и будет восстановлена петля положительной обратной связи. Возникающий при этом регенеративный процесс совершенно аналогичен описанному выше. Он приведет к опрокидыванию триггера. В итоге транзисторVT 1 закроется, а транзисторVT 2 откроется и окажется в области насыщения. Триггер перейдет во второе устойчивое состояние. В процессе опрокидывания триггера на коллекторах транзисторов формируются положительные и отрицательные перепады токов и напряжений.
Конденсаторы С
1 иС 2 включены для ускорения процесса переключения и носят название ускоряющих. Они также выполняют роль элементов памяти о предыдущем состоянии триггера и обеспечивают четкость его переключения в новое состояние.
