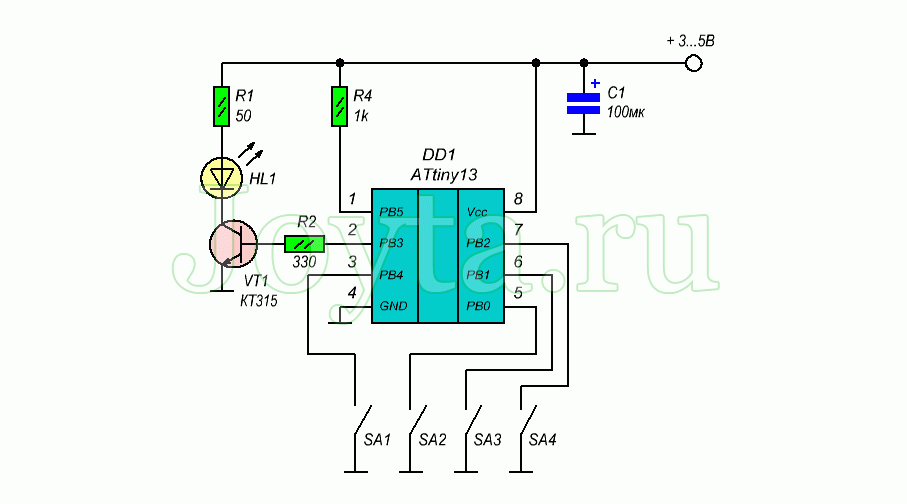

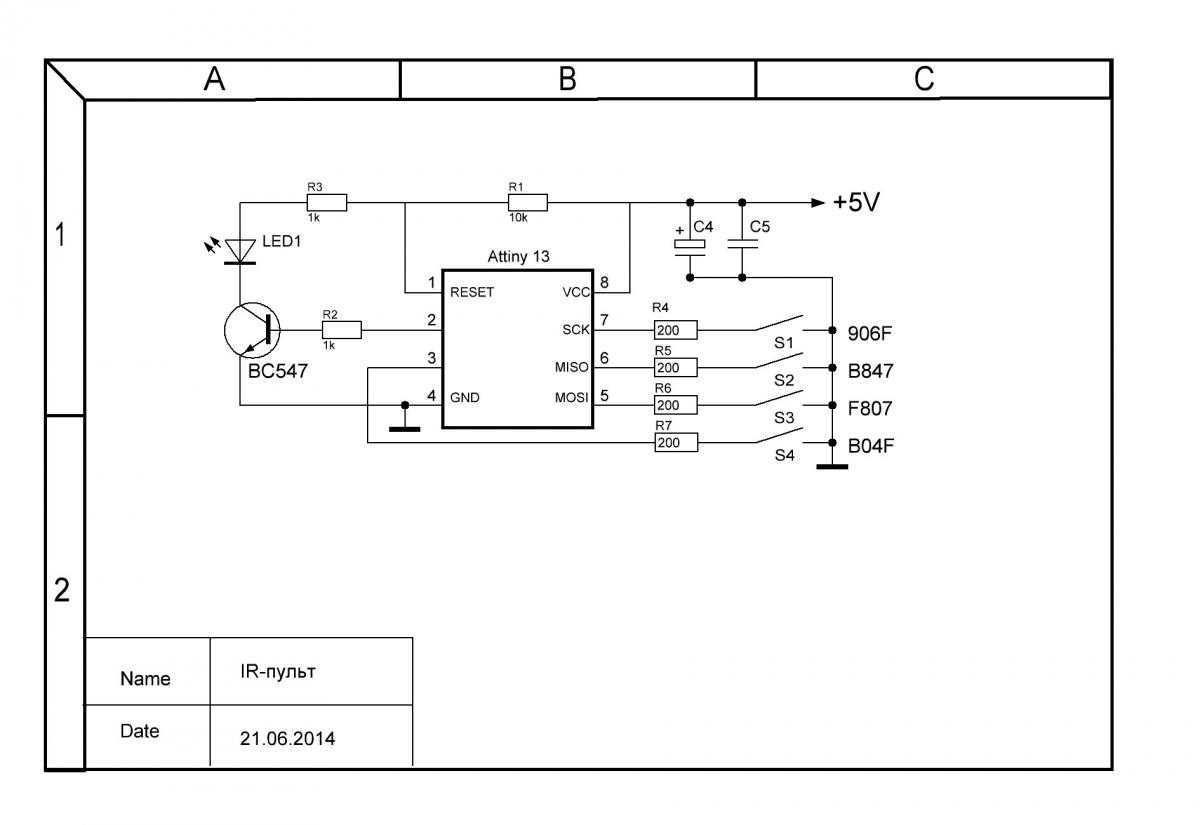

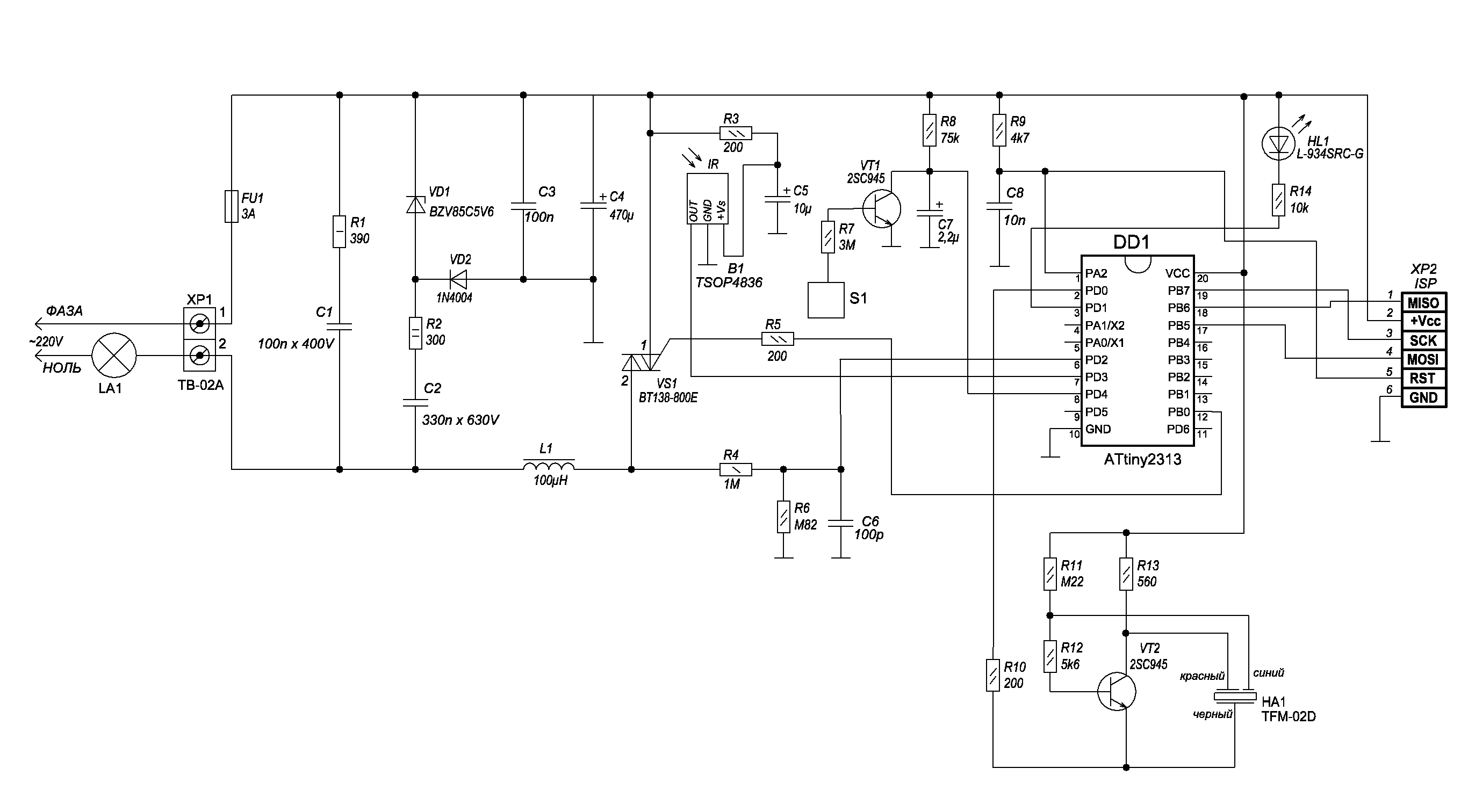

Простое 4-канальное дистанционное управление на attiny13. схема

Пульт ду на микроконтроллере своими руками: самодельный 4-х канальный пульт дистанционного управления на микроконтроллере pic12f629

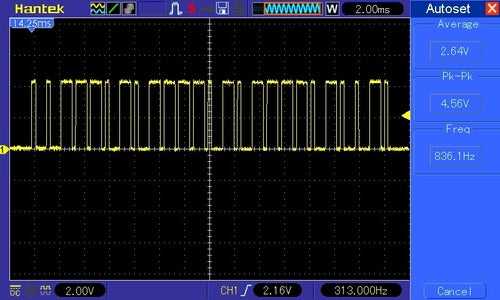

Step 1: RF Message Format

For this project I chose to replicate the signals for one of my Etekcity RF wireless switches (refer to my Instructable on those modules). I did that because I was able to verify that my transmitter works with the Etekcity receiver and that my receiver works with the Etekcity remote. I also happen to know exactly what the correct codes and format are for those devices because I captured them previously. Refer to my “Arduino RF Sensor Decoder” Instructable for the code capture sketch.

The codes and formats for the Etekcity outlets are very typical of inexpensive RF devices. I have cheap security devices that use very similar formats with just some timing variations. The message length is a convenient 24 bits with a long start bit and a short stop bit. You can easily modify the code to add more bytes of data and to change the timing of the sync and data bits. Again, this sketch is just a starting template.

Introduction: ATtiny85 RF Remote Control

By Boomer48Boomer RulesFollow

More by the author:

About: Old dog still learning new tricks.

More About Boomer48 »

NOTE: My Instructable «Virtual Hide-and-Seek Game» shows how to use this type of remote with an RXC6 module which automatically decodes the message.

As I mentioned in a previous Instructable I recently started playing with some ATtiny85 chips. The initial project I had in mind was to make an RF remote control that could operate on a coin battery. I needed to go with a raw chip because none of the Arduinos I have can meet both the need for very low power and relatively small size. A modified LilyPad came close but the chip is a better answer. The idea was not so much to duplicate an existing remote but to demonstrate how you can make up your own transmitter and receiver set. Besides being a fun learning project, it also allows you to create your own “secret” code combination. I put “secret” in quotes because it’s pretty easy to crack these simple codes.

Ставим “ядро”

Для того, чтобы работать с Attiny через Arduino IDE, нам нужно установить так называемое ядро, или как оно называется в самой IDE – плату. Для ATmega328 у нас уже есть стандартное ядро, например плата Arduino NANO. Но тут есть нюанс: внутренние настройки “платы” NANO рассчитаны на работу с загрузчиком (bootloader) и с внешним тактированием 16  Мгц, то есть лучше не рисковать и установить ядро, которое поддерживает работу без загрузчика и с возможностью выбора частоты, чтобы иметь полный контроль над платой. Могу посоветовать вот эти:

  • GyverCore – ядро для ATmega328, которое разработали мы с коллегой. Лёгкое и быстрое, возможность работы без загрузчика и широкий выбор вариантов тактирования. Ссылка для менеджера плат: https://alexgyver.github.io/package_GyverCore_index.json
  • MiniCore – ядро для поддержки и расширенной настройки МК ATmega328, ATmega168, ATmega88, ATmega48 и ATmega8. Ссылка для менеджера плат: https://mcudude.github.io/MiniCore/package_MCUdude_MiniCore_index.json
  • ATTinyCore – ядро для поддержки и расширенной настройки МК ATtiny 441/841, 44/84, 45/85, 461/861, 48/88, 828, 1634, 87, 167. Ссылка для менеджера плат: http://drazzy.com/package_drazzy.com_index.json
  • MicroCore – ядро для поддержки и расширенной настройки МК ATtiny13, ATtiny13A и ATtiny13V. Ссылка для менеджера плат: https://mcudude.github.io/MicroCore/package_MCUdude_MicroCore_index.json
  • megaTinyCore – ядро для поддержки и расширенной настройки МК ATtiny 3217, 1617, 817, 417, 3216, 1616, 816, 416, 1614, 814, 414, 214, 412, 212, 1607, 807, 1606, 806, 406, 1604, 804, 404, 204, 402, 202. Новые модели шьются по UPDI, по этой теме читайте отличную статью на русском языке. Можно сделать программатор из обычной Ардуины – читай тут. Данное ядро можно установить через менеджер плат, ищите по названию Arduino megaAVR board package, никаких ссылок вставлять не нужно.
  • MightyCore – ядро для поддержки и расширенной настройки МК ATmega8535, ATmega16, ATmega32, ATmega164, ATmega324, ATmega644 и ATmega1284. Ссылка для менеджера плат: https://mcudude.github.io/MightyCore/package_MCUdude_MightyCore_index.json
  • MegaCore – ядро для поддержки и расширенной настройки МК ATmega64, ATmega128, ATmega640, ATmega1280, ATmega1281, ATmega2560, ATmega2561, AT90CAN32, AT90CAN64 и AT90CAN128. Ссылка для менеджера плат: https://mcudude.github.io/MegaCore/package_MCUdude_MegaCore_index.json

Как установить ядро: идём в Файл/Настройки и вставляем ссылку в окно дополнительных ссылок для менеджера плат   Далее идём в Инструменты/Плата/Менеджер плат… и находим нужное ядро. Устанавливаем   После этого в списке плат появится новое семейство плат/МК на выбор. Я буду работать с ATtiny85   Нас интересует меню Clock – тактирование. ATtiny85 интересна тем, что может тактироваться от внутреннего источника на 8 МГц, но также может его “умножить” на 2 и получится 16 МГц, этот вариант называется 16 MHz (PLL). Это очень круто, потому что голый чип будет работать с почти максимальной скоростью, что делает его ничуть не хуже той же Arduino Nano. Выбираем программатор из списка (я буду прошивать при помощи USB ASP). Однократно выполним Инструменты/Записать загрузчик, чтобы применить настройки тактирования:   Про остальные менюшки и варианты можно догадаться из их названия, или почтить подробное описание на GitHub по ссылкам выше.

Проектирование схем и печатных плат с использованием EasyEDA:

Для разработки этой домашней автоматизации с дистанционным управлением мы использовали EasyEDA, бесплатный онлайн-инструмент EDA для создания цепей и печатных плат без проблем. Ранее мы заказывали несколько печатных плат у EasyEDA и по-прежнему пользуемся их услугами, поскольку мы обнаружили, что весь процесс, от чертежа схем до заказа печатных плат, более удобен и эффективен по сравнению с другими производителями печатных плат. EasyEDA предлагает бесплатные чертежи схем, моделирование, проектирование печатных плат, а также предлагает высококачественные, но недорогие услуги по индивидуальному заказу печатных плат. Здесь вы найдете полное руководство по использованию Easy EDA для создания схем, макетов печатных плат, моделирования схем и т. Д.

EasyEDA улучшается день ото дня; они добавили много новых функций и улучшили общий пользовательский интерфейс, что делает EasyEDA проще и удобнее для разработки схем. Вскоре они собираются запустить его настольную версию, которую можно будет загрузить и установить на свой компьютер для автономного использования.

В EasyEDA вы можете сделать свои схемы и проекты печатных плат общедоступными, чтобы другие пользователи могли их копировать или редактировать и извлекать выгоду из этого. Мы также сделали общедоступными все макеты схем и плат для этой домашней автоматизации с дистанционным управлением.

Ниже приведен снимок верхнего слоя компоновки печатной платы из EasyEDA. Вы можете просмотреть любой слой (верхний, нижний, Topsilk, снизу и т.д.) печатной платы, выбрав слой в окне «Слои».

С помощью микроконтроллеров

С помощью него можно получить множество различных оттенков света. Управление RGB-светодиодом осуществляется с помощью микроконтроллера (MK), например, Arduino (рис.2).

Конечно, можно обойтись простым блоком питания на 5 вольт, резисторами в 100-200 Ом для ограничения тока и тремя переключателями, но тогда управлять свечением и цветом придется вручную. В таком случае добиться желаемого оттенка света не получится (рис.3-4).

Проблема появляется тогда, когда нужно подсоединить к микроконтроллеру сотню цветных светодиодов. Количество выводов у контроллера ограничено, а каждому светодиоду нужно питание по четырем выводам, три из которых отвечают за цветность, а четвертый контакт является общим: в зависимости от типа светодиода он может быть анодом или катодом.

Подпрограмма output

В данной подпрограмме выполняются все «полезные» действия, по которым мы можем судить о функционировании микроконтроллерного устройства. Нам необходимо получить на выходе вот такую функцию:

Состояния выходов в дискретные моменты времени, определяемые установкой флага задания TF, получим табличным методом, для этого в память программ поместим таблицу соответствующих значений. Табличная реализация различных вычислений в микроконтроллере характеризуется максимальным быстродействием, но при этом требует много места в памяти программ. Например, в нашем случае надо задать 60 значений, что требует 60 ячеек памяти.

В подпрограммах содержатся инструкции:

OUTPUT decfsz COUNTER, Fgoto NOT0movlw 0x3Cmovwf COUNTERNOT0 movf COUNTER, Wcall TABmovwf PORTBreturn

Инструкция «decfsz» предназначена для организации циклов. Она декрементирует содержимое регистра COUNTER, в случае если результат не равен нулю, выполняется следующая по порядку инструкция (переходим на метку NOT0), иначе в течение 2 циклов выполняется пустая инструкция «nop», а затем в регистр COUNTER помещается начальное значение 0x3C (заметьте, т.к. декремент регистра осуществляется до использования значения этого регистра в программе, при инициализации мы задали значение на 1 большее).

Значение регистра COUNTER помещается в аккумулятор W, после чего осуществляется чтение из таблицы путем вызова подпрограммы инструкцией «call TAB». При возврате из таблицы в W содержится необходимое нам значение состояния выходов. Это значение записывается в регистр PORTB, чем осуществляется вывод сигналов из микроконтроллера. Далее происходит возврат из подпрограммы командой «return».

Самая простая схема на микроконтроллере

Наше первое устройство, можно сказать, почти не будет делать ничего полезного. Но зато оно очень простое и новичкам будет проще разобраться как со схемотехникой, так и с программой микроконтроллера.

Итак, наше устройство — это простейшая сигнализация. Если вход микроконтроллера замкнут, то на выходе ноль. Если вход разомкнуть, то на выходе, к которому подключен светодиод, появится сигнал. Светодиод включится, и это будет означать, что сигнализация сработала.

Конечно, это всё достаточно примитивно. Однако в давние времена, когда я занимался (в том числе) и обслуживанием систем сигнализации, мы использовали такие самодельные “датчики”. Например, обматывали решётку на окне тонким проводом и подключали его в шлейф прибора сигнализации. Если злодей выдернет решётку — провод порвётся и сигнализация сработает.

Ну а теперь к схеме.

Микроконтроллер ATtiny13A по умолчанию использует внутренний генератор на 9,6 МГц (это следует из документации,
и я писал об этом ).
И если нас такое решение устраивает (а нас оно устраивает), то это означает, что никаких внешних цепей для задания тактовой частоты нам не потребуется.

Микроконтроллер ATtiny13A выпускается в нескольких корпусах. Будем считать, что у нас корпус 8PDIP/SOIC
(подробнее об этом здесь). Тогда схема будет такой:

Наверно вы знаете, что у этих МК есть встроенные подтягивающие резисторы. Но эти резисторы очень маломощные и могут перегореть, если их использовать с нагрузкой. Поэтому последовательно со светодиодом лучше ставить внешний резистор.

На схеме SA1 может быть либо охранным датчиком, либо просто тонким проводом, обмотанным, например, вокруг какого-то охраняемого предмета. При обрыве провода (или размыкании контакта) сигнализация “срабатывает” и светодиод загорается.
