Металлические кабельные лотки: преимущества, виды, какие выбрать

Способы крепления

Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.

Саморезы

Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.

Дюбель-гвозди

Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.

«Клопы»

Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

Жидкие гвозди

Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.

Системы лотков EKF

Для монтажа кабельной трассы понадобятся не только металлические секции, но и точно подобранные дополнительные элементы: подвесы, фланцы, ответвители, крепежи и многие другие. Именно поэтому EKF предлагает системы лотков:

• T-Line (перфорированные и не перфорированные);
• M-Line (лестничные);
• R-Line (проволочные) – поступят в продажу в конце сентября 2019 г.

Каждая из них располагает полным набором аксессуаров, а также широким ассортиментом аксессуаров, подвесов и метизов, что упрощает проектирование.

Металлические лотки – относительно новая продукция в каталоге EKF, ее производство компания запустила в начале 2019 года. Металлические лотки EKF выпускаются на собственном заводе в Москве, они имеют запатентованную конструкцию и технологические особенности. Решение о производстве в России позволило предложить высококачественные изделия по доступной цене. Кроме того, при наличии собственных мощностей не встает вопрос о наличии продукции на складе.

Давайте рассмотрим сами лотки EKF и их особенности.

Перфорированные и не перфорированные лотки T-Line

Серия T-Line – это кабельный металлический лоток с сечениями от 35х50 до 100х600 мм, а также крышки и все необходимые элементы для них. Стандартная длина одной секции – 3 м. Впрочем, компания EKF готова производить на заказ изделия другого размера под проекты и нестандартные решения.

Перфорированный металлический лоток от EKF представляет собой секции с уникальным дизайном перфорации. Отверстия с особыми формами, размерами и расположением обеспечивают хорошее естественное охлаждение для проводников, но при этом не снижают прочности всей конструкции.

Перфорация наносится методом двойной штамповки – продольной и поперечной. Так достигается повышенная жесткость основания перфорированного лотка EKF.

Кстати, перфорация служит не только для естественной терморегуляции. В перфорированных лотках удобнее и быстрее прокладывать линии, фиксировать кабели.

Надежность – одно из ключевых качеств, которых добивалась компания при разработке своих лотков. И в перфорированных, и в не перфорированных изделиях предусмотрены дополнительные ребра жесткости в боковых стенках.

Не перфорированный металлический лоток EKF предназначен для проектов, в которых открытые кабельные коммуникации нуждаются в максимальной защите. Проложенные в лотках без отверстий кабели и провода не подвергнутся механическому воздействию и будут защищены от влияния внешней среды. Типичными объектами применения служат производственные помещения с высокой запыленностью и проекты с кабельными трассами на открытом воздухе.

Использование не перфорированного металлического лотка с крышками даст наибольшую гарантию безопасности открытых линий.

Конструктивные особенности лотков T-Line

Уникальная перфорация – далеко не единственная отличительная черта лотков EKF. Для того, чтобы монтаж можно было производить быстро, а получившаяся конструкция при этом обладала высокой надежностью, в них применены специальные решения:

• Секции соединяются с помощью проушин и элементов «подкова». При таком способе стыковка лотков «папа-мама» происходит без использования соединительных пластин и винтов. Одна секция вводится в другую и фиксируется с помощью проушин. После этого можно свободно, без дополнительной поддержки, соединять секции винтами.
• Скругленные кромки стенок лотка дают кабелю дополнительную защиту во время монтажа.
• Крышки легко соединяются с лотками с помощью резьбы на поверхности. Специальная форма замка крышек позволяют им плотно фиксироваться на лотке. Если трасса проложена вертикально по стене, крышки не откроются под весом кабеля.

Лестничные лотки М-Line

Лестничный вариант отличается еще большим удобством с точки зрения монтажа и обслуживания кабельных коммуникаций. Два продольных профиля – лонжерона, объединенные перекладинами, создают конструкцию, похожую на лестницу. Такой лоток обеспечивает высокую естественную терморегуляцию и дает максимально легкий доступ для обслуживания системы. При этом лотки M-Line служат надежной опорой для тяжелых кабелей. Это прочные металлические секции с высокой несущей способностью.

Способы соединения элементов лестничных лотков, аналогичные не перфорированным и перфорированным кабельным лоткам T-Line, экономят до 40% времени на монтаж трассы.

Советы по монтажу ↑

Итак, в любом монтаже кабельной сети ключевую роль играют лотки, ведь будущая сеть будет состоять из множества кабелей и проводов, а лотки помогут защитить их от механических воздействий, а также воздействий со стороны окружающей среды.

Важно! При монтаже кабельных лотков стоит учитывать тот факт, что на них оказывается большая нагрузка из-за уложенного числа проводов, поэтому следует использовать надёжные и проверенные способ крепления. Рекомендуем в этом деле использовать специальные кабельные полки, которые крепятся либо сразу к стене, либо с использованием стоек

Стойки позволяют смонтировать на стене сразу несколько параллельно идущих полок

Рекомендуем в этом деле использовать специальные кабельные полки, которые крепятся либо сразу к стене, либо с использованием стоек. Стойки позволяют смонтировать на стене сразу несколько параллельно идущих полок.

Это важно, к примеру, когда требуется разделить несколько групп проводов – телефонный и телевизионный отдельно. Вы спросите, почему нельзя подвесить кабельные линии напрямую на кронштейны и избежать лишнего монтажа кабельных лотков?

Вы спросите, почему нельзя подвесить кабельные линии напрямую на кронштейны и избежать лишнего монтажа кабельных лотков?

Дело в том, что те места проводки, которые будут расположены между двумя кронштейнами, обвиснут и придадут лишнюю нагрузку кабелям.

Сначала с использованием специального инструмента заколачивается анкер, затем в него вкручиваются болты. Кронштейны крепятся к потолку с расстоянием от 1 до 1,5 метров: там, где происходит стыковка двух лотков, а также посередине лотка.

Также вы можете использовать крепления перфорированной лентой. Это один из дешёвых способов.

Важно! При этом учтите, что данный метод имеет свои ограничения – небольшая нагрузка на ленту, ограниченное высота, на которую можно подвесить кабельный лоток перфорированный ДКС, кабельные лотки не должны быть широкими. Что говорить уже о том, что Вы не сможете расширить свою кабельную трассу.
Всё так же в потолок вбиваются анкеры, в них вкручиваются болты, а перфолента прикрепляется именно к этим болтам

Используя винты, гайки и шайбы Вы крепите лотки к перфоленте

Что говорить уже о том, что Вы не сможете расширить свою кабельную трассу.
Всё так же в потолок вбиваются анкеры, в них вкручиваются болты, а перфолента прикрепляется именно к этим болтам. Используя винты, гайки и шайбы Вы крепите лотки к перфоленте.

Выбор кабельного лотка

При всем разнообразии и богатом ассортименте выбор кабельного лотка предельно ясен. Сначала нужно четко определиться с точным количеством электромагистралей, которые будут в нем размещены.

В зависимости от их количества и качественного состава рассчитывают нагрузку на конструкцию. В зависимости от типа помещения выбирают нужный вид кабельного лотка. При возможности перегрева предпочитают – перфорированные, лестничные или проволочные конструкции. При значительном влиянии внешних факторов окружающей среды нужно выбирать закрытые неперфорированные лотки.

В зависимости от количества кабелей и их поперечного сечения определяют типоразмер лотка, при этом поперечное сечение всех кабелей должно составлять не более 60% от поперечного сечения лотка.

При выборе типа лотка, а также крепежных элементов нужно учитывать архитектурные особенности помещения

Важно помнить, что конструкция не должна прогибаться под тяжестью всех электропроводов. Ведь если не экономить на качестве кабельных лотков, то спроектированная система электропроводки будет надежной и прослужит долгое время

НОРМЫ, ТРЕБОВАНИЯ И ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЕЙ РАЗЛИЧНОГО ТИПА

Основными ориентирами служат нормы ПУЭ (в частности — г. 2.1 и 2.3), СНиП 3.05.06-85 и ГОСТ Р 52868. Эти и другие строительные и электромонтажные правила учитываются при составлении проекта прокладки лотков, выборе их материалов, конструктивных особенностей и размеров.

Наличие проекта и его жесткое соблюдение в ходе монтажа – обязательное требование, любые отклонения согласовываются отдельно.

Правила устройства электроустановок допускают совместное размещение в лотках проводов разного назначения с общим напряжением до 440 В. Основным ориентиром при проверке допуска или запрета совместной прокладки цепей разного назначения служат п.2.1.15 и 2.1.16 ПУЭ.

Согласно нормам исключение в любом случае делается для:

• взаимо резервируемых линий с разными источниками питания;
• цепей аварийного и рабочего освещения с числом проводов более 8 и осветительных цепей с разным напряжением (до 42 В и выше 42 В) без отдельной изоляции;
• цепей автоматики и пожарной сигнализации, приборов учета и измерений, вторичных коммуникаций и линий релейной защиты; стационарных электросетей напряжением до 42 В, прокладываемых отдельно согласно требованиям ТБ.

Одностороння прокладка слаботочных и силовых линий допускается при условии их разделения невозгораемыми асбестовыми перегородками. Силовые линии при этом по нормам размещаются сверху.

Резервируемые слаботочные кабели прокладываются в разных лотках или также разделяются перегородками. Хаотичное и произвольное расположение кабеля с разным напряжением и назначением запрещено.

К общим требованиям относят прокладку в один ряд, без колец, с заполнением свободного пространства не более чем на 50-60%. Небронированные кабели с напряжением до 1 кВ могут укладываться одним слоем без зазоров, многослойно или пучками с диаметром не более 100 мм и зазорами от 20 м и выше.

Число проводов в одном пучке ограничено 12, требования к расстояниям между одиночными проводами большего сечения во многом совпадают с правилами прокладки проводов по конструкциям.

Так, зазор между одиночными силовыми жилами поддерживается в пределах 5 мм, пучками – 20. Произвольное расположение допускается при общем сечении всех проводов в пределах 40% от сечения открытого лотка.

Скрепление проводов и кабелей в пучках между собой обязательно, в горизонтальных конструкциях в дополнительной поддержке нет необходимости (шаг увязки в пучки – 4,5 м), в вертикальных – фиксаторы размещаются через каждые 2 м как минимум (шаг увязки –1 м).

Материал изготовления ↑

Фото: из оцинкованой стали   и   металлический кабельный лоток перфорированный

Материал, из которого изготавливается кабельный лоток перфорированный ДКС, выбирается с учётом определённых климатических и других факторов будущего места прокладки кабельной трассы.

Перечислим их и опишем область применения:

• оцинкованная сталь. Особенностью таких кабельных лотков является то, что они в наименьшей степени, чем остальные, подвержены процессам коррозии и окисления. Это позволяет использовать их в помещениях с повышенной влажностью и плохой вентиляцией. Таким образом, они применяются в основном внутри зданий;
• гальванизированная сталь. Данный материал позволяет осуществлять прокладку кабельных лотков с внешней стороны здания;
• нержавеющая сталь. Применяются в тех случаях, когда необходимо обеспечить соответствие ряду гигиенических требований;
• пластик (или пластмасса). Область применения данных кабельных лотков ограничивается различным помещениями коридорного типа, где отсутствует фальшпотолок.

Перфорированный металлический

По внешнему виду металлический кабельный лоток представляет собой прямоугольный «канал» определённого размера. Их можно использовать при монтаже кабельной трассы как внутри здания, так и за пределами его стен.

Их применяют как для построения кабельной шахты, так и для построения горизонтальной кабельной трассы.

Особенности перфорированных металлических лотков для кабеля:

• их используют как защитный экран в случае слаботочной кабельной трассы;
• их можно не прятать за фальшполом или фальшпотолком, поскольку они имеют конструкцию, которая скрывает от глаз все кабельные пучки и узлы;
• используя стяжки, благодаря отверстиям вы можете внутри перфорированного лотка сделать кабельный жгут;
• при покупке требуются различного рода ответвители и элементы для «поворота» трассы.

Оцинкованный перфорированный

Как и писалось выше, такие лотки меньше всего подвержены коррозии и окислению, поэтому их можно устанавливать в местах с повышенной влажностью. Кабельный лоток оцинкованный с крышкой можно применять и внутри помещений, и за их пределом.

Их применяют в распределении основных коммуникаций, включая телефонную связь, промышленные коммуникации, телевидение, Интернет.

Перфорированный пластиковый

Применяют для построения кабельной трассы в зданиях, когда нужно обеспечить электроэнергией потребителей и делятся на:

• простые кабельные каналы. Такие кабельные лотки нашли область применения в разводке кабелей, когда требуется полноценная защита от механических повреждений, влаги и прочих «капризов» со стороны окружающей среды;
• парапетные короба. Такие кабельные перфорированные лотки устанавливаются над полом на уровне 50-100 см. Они необходимы для раздельной прокладки кабелей различного назначения, поэтому внутри лоток разделён специальными перегородками (сечениями). А ещё вы с лёгкостью сможете установить на пластиковый кабельный лоток розетку в том месте, где это потребуется;
• плинтусные кабельные лотки. Как вы понимаете, такие лотки призваны обеспечить простоту и быстроту прокладки проводов вдоль пола (по линии соприкосновения стены и пола);
• карнизные кабельные каналы. Такие лотки устанавливают у потолка, когда требуется перенести провода из первого помещения в третье с транзитом через вторую комнату, где не требуется их наличие.

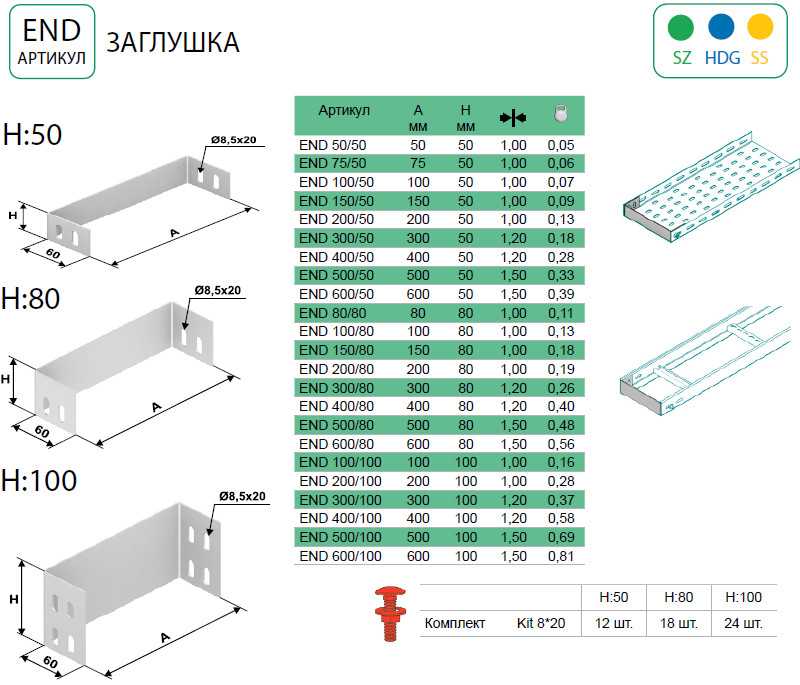

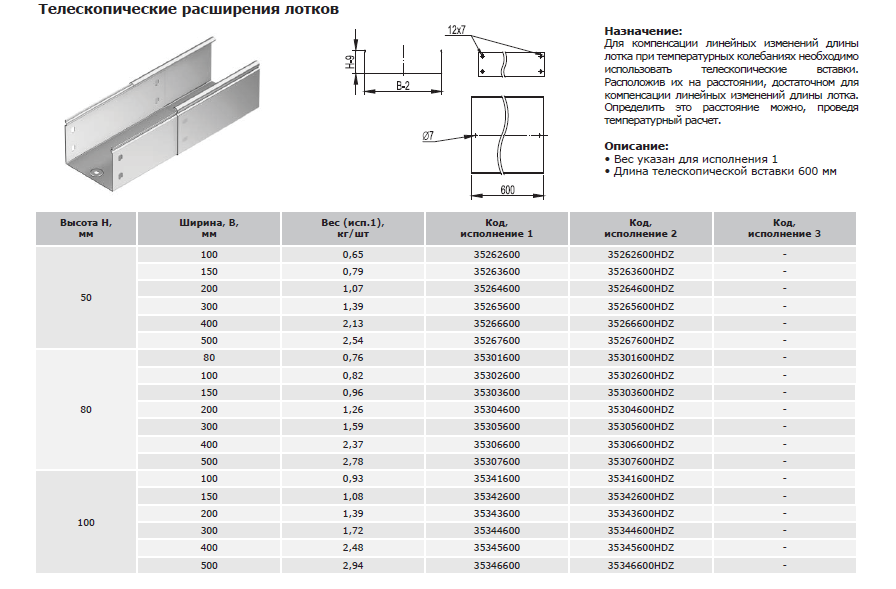

Лоток с крышкой или без нее: размеры, вес, маркировка и технические характеристики ↑

В общей сложности, маркировка лотков базируется на отражении в ней информации о параметрах кабеленесущего изделия.

К примеру, отражается высота бортов или одного борта, ширина канала лотка – 300х50 – это говорит о том, у ширина у лотка равняется 300 мм, а высота борта – 50 мм.

Это значит что лоток достаточно широкий, но имеет не очень высокие борта, а значит, количество кабелей следует уменьшить. Но бывает, что маркировка еще и имеет букву, которая является отражением толщины стали.

Например, аббревиатура – ЛП (0,5) 300х50 – указывает на то, что лоток изготовлен из стали толщиной в 0,5 мм, а буквы ЛП – лоток перфорированный.

Цифровой разбег параметров технических характеристик лотков перфорированных достаточно большой чтобы его указывать в рамках данного материала, а потому можно будет привести приблизительный порог самых минимальных размеров лотков до самых больших, габаритных изделий.

Так, существуют лотки следующих параметров:

• ширины стандартных лотков перфорированных встречаются – от 50 до 600 мм;
• высоты бортиков стандартных лотков перфорированных встречаются – от 30 до 200 мм;
• длина стандартных лотков перфорированных – 3000 мм;
• вес стандартных лотков перфорированных – от 0,72 до 4,9 кг/м.

Конечно же, существуют и нестандартные параметры технических характеристик перфорированных лотков. И все потому, что существуют также и не стандартные «шлейфы» из множества кабельных систем.

Поэтому их показатели заметно увеличены:

• ширина нестандартных лотков с перфорацией встречается более 600 мм;
• высота нестандартных лотков с перфорацией встречается более 200 мм;
• длина нестандартных лотков с перфорацией встречается от 3000 до 6000, 8000 мм и более;
• вес нестандартных лотков с перфорацией встречается свыше 5 кг/м.

Если лоток прямой, то и крышка должна быть прямой, а если лоток имеет «Г» образную округлую форму, то и крышка к нему идет в точности такой же формы. Это следует обязательно учесть при подборе тех или иных изолирующих несущих кабели конструкций.

Крышки, которые выпускаются отдельно от лотков, могут иметь специальные заземляющие приспособления, равно, как и крышки, входящие в комплект с перфорированными лотками.

Простые модели крышек для кабельных лотков должны также в комплектации иметь и специальные крепления: дуга, болты, гайки и прочие приспособления для надежной фиксации крышки к лотку.

Соответственно, простые крышки подходят только для простых лотков, борта которых не имеют трубчатой системы или загнутой под замковую систему, поэтому следует учесть и этот момент в процессе выбора крышек для лотков.

Фото: крышки с замковой системой

К непростым крышкам относятся те изделия, которые имеют замковую систему. Это своеобразные трубчатые края, которые загнуты таким образом, будто образуют небольшой паз в виде тоннеля.

Такие пазы или замки могут располагаться как в внутренней стороны крышки, так и с внешней. Тогда говорят о крышках для лотков с внутренним замком и внешним замком.

В свою очередь борта лотков также оборудованы подобного рода приспособлениями трубчатых пазов. Которые, соединяясь с пазами крышки, образуют достаточно крепкое и неразъемное соединение, открыть которое можно лишь движением крышки параллельно бортам так, будто она выезжает из паза борта лотка.

Фото: простые крышки обыкновенной «П»-образной формы

Простые крышки обыкновенной «П»-образной формы, а усложненные крышки для перфорированных лотков имеют подобие «Ω»-образной формы, только с менее закругленным центром фигуры.

В любом случае, крышки которые отвечают всем требованиям нормативов и ГОСТ должны соответствовать форме и параметрам технических характеристик лотков.

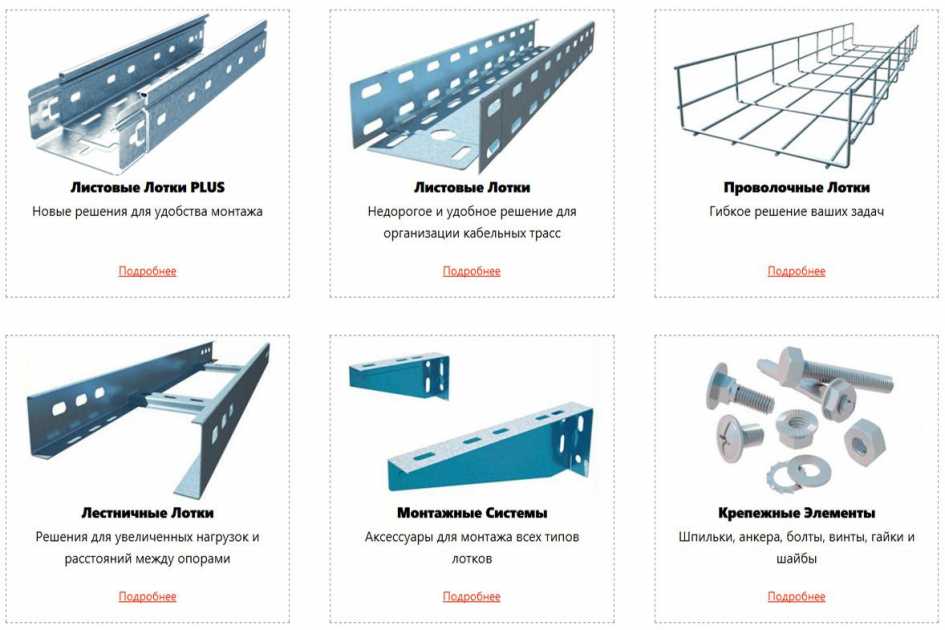

Различные виды кабельных лотков

Выделяют несколько основных видов лотков:

• закрытые и открытые перфорированные;
• лестничные;
• закрытые неперфорированные;
• проволочные.

Перфорированные по все своей длине имеют отверстия, могут иметь или не иметь крышку. Их главной особенностью является перфорация, которая защищает размещенные в ней провода от перегрева.

Неперфорированные лотки имеют, конечно же, больший вес и теплоотдачу хуже, чем у перфорированных. Но они являются более защищенными от внешних факторов окружающей среды.

Лестничные устанавливаются при наличии опор, это облегченный вариант лотков. Простота монтажа, открытый доступ к кабелям – вот главные достоинства такого вида конструкции.

Проволочные лотки имеют сечение прямоугольника, но при этом форма создается при помощи проволок. Малая масса самих лотков облегчает всю конструкцию с электропроводами. Повышенная вентиляция не позволит им перегреться. Для таких лотков предусмотрен несложный монтаж. Обслуживание системы магистральных кабелей при использовании проволочных кабелей будет более доступна и проста.

Кабельные линии и способы их прокладки

В нормативной документации чётко прописано, что такое кабельные линии и как их следует прокладывать. Согласно разделу 2, ПУЭ, линии электропередач из нескольких кабелей, прокладываемых параллельно, называются кабельные линии.

• Допускается прокладка кабельных линий следующими способами:
• В земле, в траншеях с песчаной подсыпкой и земляной засыпкой кабелей;
• Кабельных блоках, каналах, тоннелях;
• Трубах;
• Железобетонных лотках;
• Металлических кабельных лотках.

Кабельные лотки используются, для наружного и внутреннего электромонтажа. Вид электромонтажа в/на лотках относится к открытому способу прокладки силовых и иных кабелей.

О критериях выбора

На процесс выбора системы для размещения кабелей влияет то, какой тип кабеля в нее будет закладываться. Также система должна быть рассчитана на определенное количество проводов. Она должна обеспечивать их защиту на долгое время. В процессе выбора необходимо учитывать размер и тип кабеля, уровень прочности деталей системы

Особое внимание уделяется ее долговечности, безопасности, оптимальности комплектующих деталей, которые понадобятся в процессе монтажа. Конечно, большое значение имеет и то, какова получается стоимость готовой трассы.. Тем не менее, давайте более детально поговорим о главных параметрах кабельных лотков.

Тем не менее, давайте более детально поговорим о главных параметрах кабельных лотков.

Прежде всего, нужно учитывать диаметр кабелей и их число. По этим параметрам определяется высота борта лотка и его толщина. Высота стенки должна быть больше диаметра кабеля или пучка из кабелей. Что касается ширины лотка, то он должен с легкостью вмещать все кабеля. Вычислить ширину можно путем суммирования диаметров кабелей или их пучков.

Следующее, что нужно учитывать – это минимальный радиус изгиба кабеля. Как правило, эта цифра всегда указывается производителем. Радиус изгиба всех аксессуаров должен быть больше минимального изгиба кабеля.

Необходимо учитывать и требования по теплоотводу кабелей. От того, какую энергию будет пропускать через себя кабель, зависит степень его нагрева. Когда кабель нагревается, то его мощность сильно уменьшается. Для отвода тепла предусмотрено дополнительное пространство в лотке. Из этого следует, что для кабелей, которые не подвергаются нагреву, подбирают узкие лотки с высокими стенками, чтобы провода можно было уложить в несколько слоев. Если же нагрев кабеля возможен, то лоток должен быть широким с невысоким бортиком. Кабеля, естественно, укладываются в один слой. Если требования по отводу тепла очень высокие, то имеет смысл приобрести лоток перфорированного или проволочного вида.

Обязательно учитывается и общий вес кабелей. Этот параметр оказывает сильное влияние на несущую способность системы. Чем толще сталь, из которой изготовлен лоток, и чем выше его стенка, тем выше несущая способность элемента. Самыми прочными и надежными считаются лестничные лотки. Наименьшей несущей способностью обладают проволочные лотки.
Если говорить о необходимой степени защиты кабеля, то она тоже указывается производителем. Данная степень определяется и типом лотка, и внешними условиями монтажа трассы. Минимальную защиту гарантируют проволочные лотки, а максимальную – неперфорированные лотки с крышками.

От климатических условий зависит степень коррозии трасс. Температура и уровень влажности воздуха, разные агрессивные выбросы в виде соли, ветра, дождя и так далее – все это влияет на срок службы размещенных трасс. Чтобы повысить степень стойкости к процессам коррозии, металлические лотки оцинковывают самыми разными способами. Главным параметром в этом случае является толщина оцинкованного слоя. Чем он толще, тем выше антикоррозийная степень защиты. Если трассы будут размещаться внутри помещения, то можно использовать лотки, оцинкованные гальванически. Также можно применять лотки, оцинкованные по конвейерному методу. Если же трасса будет размещаться под открытым небом или в помещениях с повышенным уровнем влажности, то для этого случая необходимы лотки, оцинкованные методом горячего погружения. В случае, если трасса будет размещаться в тоннеле, в пищевой или химической сферах промышленности, то для этого подойдет лотки, изготовленные из нержавеющей стали. Если же условия окружающей среды отличаются особой агрессивностью, то имеет смысл приобрести оцинкованные лотки, которые обработаны специальными красками.

Последний параметр, который влияет на выбор кабельного лотка – это скорость монтажа и, конечно, цена. Данные параметры тесно связаны друг с другом, потому как конструктивные решения, позволяющие ускорить монтаж, иногда требуют дополнительных денежных трат для приобретения дополнительных элементов. Недорогие системы с аксессуарами, у которых концы прямые, подразумевают использование соединительных деталей и элементов, которые имеют резьбу. Естественно, это приводит к удорожанию монтажного процесса. Чтобы оптимизировать денежные траты, нужно учитывать наличие разнообразных фасонных и соединительных элементов.

Основные разновидности металлических кабельных лотков

В настоящее время наиболее распространены следующие типы кабельных лотков:

1. Закрытые (или кабельные короба). Отлично защищают магистраль от пыли, но исключают вентиляцию кабелей, а, следовательно, препятствуют их естественному охлаждению.
2. Перфорированные. При равной жесткости и прочности с лотками закрытого типа обеспечивают частичную вентиляцию кабельной трассы, что положительно сказывается на естественном охлаждении кабелей и проводов, но при этом кабельные перфорированные лотки хуже защищают магистраль от пыли.
3. Проволочные. Изготовленные из стальной оцинкованной проволоки, эти кабельные лотки наиболее легкие. Обеспечивают отличную вентиляцию кабелей и проводов, оставляют свободный доступ для ревизии и профилактических работ, требуют минимум аксессуаров и инструмента для монтажа.
4. Лестничные. По внешнему виду напоминают обычную лестницу. Состоят из продольных направляющих и поперечных перекладин. Лестничные лотки применяются для прокладки наиболее массивных магистралей. Часто используются для вертикальной укладки кабелей, поэтому получили второе название – «кабельросты». Не препятствуют естественной вентиляции, оставляют к трассе свободный доступ.

Каждый из вышеперечисленных типов кабельных лотков обладает собственными преимуществами и недостатками. Выбор того или иного типа осуществляется исходя из конкретных условий эксплуатации и особых требований к электромагистрали.

Лотки металлические

Большим спросом пользуются лотки, которые выпущены из оцинкованного железа, нержавеющей либо углеродистой стали. Особое место занимают конструкции из оцинкованной стали, так как они не подвергаются коррозии и имеют высокие свойства эксплуатации. Также эти лотки намного дешевле, чем подобные изделия из стали.

К достоинствам металлических лотков можно отнести то, что с их помощью можно проводить монтаж как снаружи, так и внутри помещений, можно прокладывать и вертикальные и горизонтальные линии.

Есть нестолько видов металлических лотков:

• перфорированные;
• проволочные;
• лестничные.

Лотки перфорированные

Этот вариант защиты самый подходящий для проводов с напряжением до тысячи вольт. Для повышения защиты такую конструкцию снабжают крышкой.

Наличие отверстий помогает при монтаже проводки и исключает перегрев оборудования. Штанговые крепления способствуют быстрой сборке всей конструкции. Закрепляются внахлест.

Проволочные лотки

Такие приспособления применяют при монтаже открытых линий проводов. Изготавливают их из оцинкованной проволоки. В таких лотках можно совмещать провода маленькой мощности с силовыми проводами.

Достоинства данных лотков в том – что:

• Они предоставляют полный доступ к проводке для контроля и необходимого обслуживания;
• Несмотря на лёгкость, такая конструкция очень прочная и надёжная;
• Провода хорошо вентилируются.

Лотки лестничного типа

Эти лотки устанавливаются вместе с опорами и применяются для открытой укладки проводки. Их производят из оцинкованной стали, имеющей толщину 1,2 мм. Чтобы их было удобнее устанавливать, в комплектацию входят дополнительные элементы в виде перекладин.

Серия лотков ЛН (лоток неперфорированный) и ЛП (лоток перфорированный)

Нагрузка до 150 килограмм.

Данная серия лотков предназначена для открытого монтажа кабелей в жилых, офисных и промышленных зданиях, а также на улице.

Соединяются лотки внахлест при помощи трех болтовых соединений.

На краях ботиков лотка сделан трубчатый замок, исключающий острые кромки и обеспечивающий надежное закрытие крышкой, которая может входить в комплект лотка.

Ширина лотков 50/100/200/300/40 мм.

Система универсальных лотков УЛ(П), УЛ(Н)

Нагрузка до 400 килограмм.

Данная серия лотков предназначена для прокладки тяжелых кабелей в агрессивных средах. Подходит и для обычного монтажа в жилых, общественных и офисных зданий. Монтаж лотков усложнен специальными соединителями, который крепятся к лоткам на четырех болтах, всего восемь болтов на стык.

Может комплектоваться крышкой. Ширина лотков данного типа 50/100/150/200/300/400/500/600 мм.

Лестничные лотки НЛО, ВЛЛ

Нагрузка до 210 кг с расстоянием между опорами не более 2-х метров.

Удобные лотки для монтажа кабелей в помещениях и на улице. По внешнему виду напоминают лестницу. Кабели укладываются в лоток и закрепляются хомутами к перемычкам. Это обеспечивает равномерность укладки кабелей и возможность визуального (снизу) контроля за состоянием кабелей. Соединяются лестничные лотки болтовыми соединениями. В промышленном монтаже могут свариваться. Могут комплектоваться крышками.

Ширина лотков 200/300/400/500/600 мм.

Лестничные лотки кабельрост серии ЛКР

Нагрузка 180 кг с пролетами для крепления до 5 метров.

Данный тип лотков предназначен для увеличенных пролетов крепления. Эту серию лотков можно крепить через 9 метров. Стенки и перемычки данных лотков имеют усиленную конструкцию.

Ширина лотков ЛКР 200/300/400/500/600 мм.

Лотки проволочные ПЛ (ПЛМ)

Данный тип лотков разработан для полного визуального контроля за состоянием проложенной кабельной продукции. Визуально лотки этой серии напоминают корзину в продуктовом магазине. Предназначены проволочные лотки для открытого монтажа в помещениях и на улице, в том числе в агрессивных средах.

Ширина лотков начинается от 70 мм, далее 100/150/200/300/400/500/600 мм.
