Обмоточный провод для перемотки и ремонта электродвигателей

Как рассчитать диаметр провода для двигателя

Провода Von Roll – в мире

Многие указанные продукты и сопутствующие услуги мы предлагаем производителям двигателей, генераторов, оборудования для передачи и распределения электроэнергии, а также ремонтным предприятиям по всему миру*. Это возможно благодаря глобальному присутствию компании Von Roll, имеющей производственные площадки в Европе, США, Индии и Азии.

Информация и данные представленные в настоящем документе относятся к типовым материалам, производимым компаниями, в ходящими в структуру Von Roll Holding AG. Продукция, произведенная на различных производственных площадках, может незначительно отличаться по наименованию и свойствам.

Что делать без микрометра и штангенциркуля

Ради нескольких измерений вовсе необязательно покупать микрометр или штангенциркуль. Существует известный “дедовский” метод определения диаметра жилы с помощью линейки, а как узнать сечение провода по формуле, вы уже знаете.

Итак, вам нужно зачистить жилу от изоляции и плотно намотать ее на карандаш (см. картинку).

А дальше вы просто прикладываете линейку к намотке, замеряете общую длину намотанного проводника и делите ее на количество витков. Удобно подсчитывать количество витков в 1 или 2 см.

Формула диаметра провода этим способом выглядит так:

D = l/n,

в которой l — длина всех витков, а n — число накрученных витков.

Несколько полезных советов по этому способу:

  • минимизируйте зазоры, чтобы уменьшить погрешность, то есть наматывайте жилу вплотную.
  • получите как можно больше результатов и вычислите среднее арифметическое, это также снизит погрешность измерений.
  • проверьте гибкость провода перед намоткой — этот способ походит для относительно тонких проводников.

Смотрите, как узнать сечение кабеля по диаметру, измеренному линейкой.

Эмалированные медные провода прямоугольного сечения

Наряду с другими обмоточными проводами, производимыми по передовым технологиям, компания Von Roll предлагает полный ассортимент эмалированных медных проводов прямоугольного сечения:

  • Thermex: Провода температурного класса до 240°С, используемые в электрических и магнитных катушках, трансформаторах, электродвигателях и генераторах небольшой мощности.
  • Thermibond: Самоспекающиеся провода, позволяющие производителям электродвигателей и генераторов избежать применения пропиточных лаков и тем самым сократить производственный цикл.

Стандартная площадь поперечного сечения эмалированных проводов прямоугольного сечения компании Von Roll: от 1.50 мм2 до 100 мм2.

Преимущества

  • Различные виды эмалевого покрытия с очень хорошой механической прочностью и свойствами спекания
  • Стабильное качество и соблюдение размерных допусков
  • Широкий ассортимент типоразмеров провода (от очень тонкого до крупного в поперечном сечении прямоугольного провода)
  • В производстве высокотемпературного эмалированного провода Thermex 240 применяется оригинальная эмаль марки Pyre-ML

Обозначение

THERMEX 200

Температурный индекс (1)

200

220

240

220

Нормы

 IEC 60317-29             BS 6811 Section 4.2   NEMA MW 1000/36C

IEC 60317-58

IEC 60317-47             NEMA MW 1000/20C

Химическая основа изоляции

Базовый слой –полиамидимид; Внешний слой — модифицированный полиэфиримид.

Полиамидимид

Ароматический полиимид

Базовый слой из модифицированного полиамидимида с адгезивным слоем из твердого термореактивного ароматического полиамида

Типоразмерный ряд

IEC 60317-0-2 (2)  Класс 1                Класс 2

IEC 60317-0-2 (2)    Класс 1                 Класс 2

IEC 60317-0-2 (2)       Класс 1                     Класс 2

IEC 60317-0-2 (2)     Класс 2

Отличительные свойства

Превосходные температурные и химические свойства;

Пригоден для обмоток, подверженным постоянным высоким температурам и механическим нагрузкам.

Превосходные механические, химические и температурные свойства;

Пригоден для обмоток, подверженным постоянным высоким температурам и механическим нагрузкам.

Высочайшие температурные характеристики;

Выдающиеся механические и химические свойства;

Хорошие характеристики при воздействии гамма -лучей;

Превосходные характеристи-ки при использовании в криотехнологиях.

Самоспекаемость провода под воздействием тока большой мощности или при запекании в печи;

Спекаемый слой консолидирует обмотки без пропитки.

Применение

Обмотки двигателей постоянного и переменного тока класса H 200

Катушки пускателя и магнитные катушки;

Сухие и маслонаполненные трансформаторы.

Обмотки двигателей постоянного и переменного тока класса H и С при повышенной нагрузке;

Магнитные катушки и катушки пускателя;

Сухие и маслонаполненные трансформаторы

Обмотки с рабочей температурой до 220°С;

Двигатели и генераторы для авиации и морского флота;

Двигатели и оборудование для использования в ядерной индустрии и в технологиях сверхнизких температур;

Обмотки, требующие высокой степени надежности

Катушки возбуждения для двигателей постоянного и переменного тока;

Для специального применения

Сравнительные характеристики

Твердость по карандашной шкале:            -при поставке  -после испытаний в растворителе

5H

4H

5H / 6H

4H

5H

5H

Тепловой удар

220°C

240°C

260°C

240°C

Удельная электрическая прочность диэлектрика

150V/μm

150V/μm

150V/μm

150V/μm

Температура спекания

180°C – 220°C)

1) Температурный индекс получается из испытаний, проведенных в соответствии с публикацией МЭК 60172 или NEMA MW 1000. Он дает представление о том, как провода ведут себя при воздействии тепла, но он не обязательно равен рабочей температуре, при которой можно использовать провода.

2) В дополнение к размерам согласно МЭК 60317-0-2 может быть изготовлен любой размер до максимального поперечного сечения 100 мм2, при условии выбора подходящего соотношения сторон.

3) В большинстве данные свойства имеют отношения к классам и размерам покрытий. Перечисленные свойства не зависят и не ограничиваются только этими факторами.

Как вычислить?

Опытные электрики могут «на глаз» с большой точностью определить сечение провода. Обыкновенному человеку сделать это намного сложнее. Поэтому рассчитать сечение кабеля по диаметру лучше всего прямо в магазине. По крайней мере, это выйдет куда дешевле, чем устранять последствия короткого замыкания из-за перегрузки в электросети.

Специалисты настоятельно рекомендуют научиться узнавать сечение провода самостоятельно.

Попробуем это сделать на конкретных примерах с применением арифметических формул школьной математики.

Чем больше диаметр кабеля/провода, тем больший ток может пройти за определённое количество времени. И, соответственно, чем больше потребляемая электроприборами энергия, тем большее сечение провода должно быть.

Из упрощённой формулы Sкр=0,785d2 видно, для расчета площади поперечного сечения нужно знать точный диаметр провода. Для этого необходимо очистить жилу от изоляции.

Медные обмоточные провода

Предназначены для изготовления обмоток трансформаторов, дросселей, электромагнитных реле, катушек колебательных контуров и т. п. Эти провода могут иметь покрытие (изоляцию) из эмали, волокнистых материалов или комбинированное покрытие из эмали и волокнистых материалов. Эмаль обладает лучшими электроизоляционными свойствами, чем волокнистые материалы, по этому эмалированные провода имеют меньшие диаметры, чем провода с изоляцией из волокнистых материалов. Типы наиболее часто применяемых проводов приведены в таблице 1. Основные параметры наиболее часто применяемых медных обмоточных проводов приведены в таблице 3.Таблица 1. Типы наиболее часто применяемых проводов.

Марка Характеристики изоляции Максимально допустимая температура С* Диаметр медной жилы в мм
ПКР-1 Провод со сплошной Капроновй изоляцией 105 0,72 — 2,44
ПКР-2 Провод со сплошной Капроновй изоляцией утолщенной 105 0,72 — 2,44
ПЛБД Провод с обмоткой из шелка Лавсан и хлопчато-Бумажной пряжи в Два слоя 105 0,38 — 4,10
ПЛД Провод с обмоткой из шелка Лавсан в Два слоя 120 0,38 — 1,30
ПСД Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой нагревостойким лаком 155 0,31 — 4,80
ПСДК Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком 180 0,31 — 4,80
ПСДКТ Провод с обмоткой из Стекловолокна в Два слоя с подклейкой и пропиткой Кремнийорганическим лаком, Теплостойкий 300 0,31 — 1,56
ПЭВ Провод, изолированный Эмалевым Высокопрочным покрытием 105 0,02 — 0,05
ПЭВ-1 Провод, изолированный Эмалевым Высокопрочным покрытием один слой 105 0,06 — 0,47
ПЭВ-2 Провод, изолированный Эмалевым Высокопрочным покрытием два слоя 105 0,06 — 0,47
ПЭВД Провод, изолированный одним слоем высокопрочной эмали с дополнительным термопластичным покрытием 105 0,2 — 0,5
ПЭВКЛ Провод, изолированный Эмалевым Высокопрочным покрытием на основе Капронового Лака 105 0,1 — 0,15
ПЭВЛО Провод, изолированный Эмалевым Высокопрочным покрытием и Однослойной обмоткой из шелка Лавсан 105 0,06 — 1,3
ПЭТВЛ-1 Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в один слой на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов) 120 0,06 — 1,56
ПЭТВЛ-2 Провод, изолированный Эмалевым Высокопрочным Теплоснойким покрытием в два слоя на основе полиуретанового Лака (провод облуживается без предварительной зачистки эмали и без применения травильных составов) 120 0,06 — 1,56
ПЭЛ Провод с Эмалевым Лакостойким покрытием 90 0,03 — 2,44
ПЭЛКО Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из капронового волокна 105 0,2 — 2,10
ПЭЛО Провод с Эмалевым Лакостойким покрытием и Однослойной обмоткой из шелка Лавсан 105 0,05 — 2,10
ПЭЛР-1 Провод с покрытием в один слой высокопрочной полиамидной эмали 120 0,1 — 2,44
ПЭЛР-2 То же в два слоя 120 0,1 — 2,44
ПЭЛУ Провод с лакостойкой эмалью, утолщенный слой 105 0,05 — 2,44
ПЭЛШКО Провод с лакостойкой эмалью и обмоткой из капронового волокна 105 0,1 — 1,56
ПЭЛШО Провод с Эмалевым Лакостойким покрытием и Однослойной Шелковой обмоткой 90 0,05 — 1,56
ПЭМ-1 Провод с Эмалевым высокопрочным покрытием лаком Металвин один слой 105 0,06 — 2,44
ПЭМ-2 Провод с Эмалевым высокопрочным покрытием два слоя лаком Металвин 105 0,06 — 2,44
ПЭМ-3 Провод с Эмалевым высокопрочным покрытием три слоя лаком Металвин 105 0,06 — 2,44
ПЭПЛО Провод с Эмалевым высокопрочным и нагревостойким покрытием и Однослойной обмоткой из шелка Лавсан (провод облуживается без предварительной зачистки эмали и без применения травильных составов) 120 0,06 — 1,30
ПЭТВ Провод с Эмалевым Теплостойким Высокопрочным покрытием 130 0,06 — 2,44
ПЭТВ-Р Провод с Эмалевым Теплостойким Высокопрочным покрытием для обмоток Реле 200 0,02 — 0,20
ПЭТК Теплостойкая эмаль 0,05 — 0,51
ПЭТЛО Провод с Эмалевым Теплостойким покрытием и Однослойной обмоткой из шелка Лавсан 105 0,06 — 1,30
ПЭТ-155 Провод Эмалированный Теплостойкий полиэфиримидным лаком 155 0,06 — 2,44

Определение сечения многожильного провода

Многожильные провода содержат внутри себя множество тонких проводков. Как же определить сечение провода в таком случае? Некоторые «умельцы» скручивают все проводки в одну тугую скрутку, замеряют ее штангенциркулем и по найденному диаметру высчитывают сечение.

Диаметр многожильных проводов

Но это совершенно неправильный подход. К данному варианту подойдет только микрометр. Чтобы измерить сечение многожильного проводника необходимо замерить диаметр одного мелкого провода. Получив результат сечения одного проводка, следует сосчитать количество остальных, после умножить сечение одного провода на общее число проводков. Только в такой последовательности действий сечение многожильного провода будет иметь верные параметры.

Калькулятор расчета сечения по диаметру

Для простоты вычислений разработан калькулятор расчета сечения кабеля по диаметру. В его основе лежат формулы, по которым можно найти площадь сечения одножильных и многожильных проводов.

Измерять сечение нужно измеряя жилу без изоляции иначе нечего не получится. Когда речь идет о вычислении десятков и сотен значений, онлайн-калькулятор способен существенно упростить жизнь электрикам и проектировщикам электрических сетей за счет удобства и повышения скорости расчетов. Достаточно ввести значение диаметра жилы, а при необходимости указать количество проволок, если кабель многожильный, и сервис покажет искомое сечение провода.

Классификация обмоточных проводов

Специалисты, работающие в сфере сборки электромеханического оборудования и приборов, различают несколько видов обмоточных проводов в зависимости от формы сечения, материала жилы, внешней обмотки. Рассмотрим каждую из этих позиций более подробно.

Изоляционные материалы. Существует три вида изоляции для обмоточных проводов:

  • волокнистая обмотка, отличается повышенной механической прочностью, в среднем толщина такой изоляции не превышает 0,4мм, минусом материала следует считать слабую химическую и влагостойкость;
  • изоляция эмалевая, в этом случае в качестве изоляции используются химические составы и материалы ( металвин, винифлекс, полиуретан и другие варианты), плюсом такой изоляции следует считать хорошую устойчивость к воздействию агрессивной среды, минусом небольшую прочность;
  • комбинированная изоляция такой вариант предполагает применение двух описанных выше способа одновременно, сейчас такая изоляция считается наиболее эффективной и прочной, поэтому она используется при производстве мощного оборудования.

Каждый вариант изоляции имеет свою маркировку, благодаря чему покупатель материала может приобрести изделие, отвечающее конкретным требованиям.

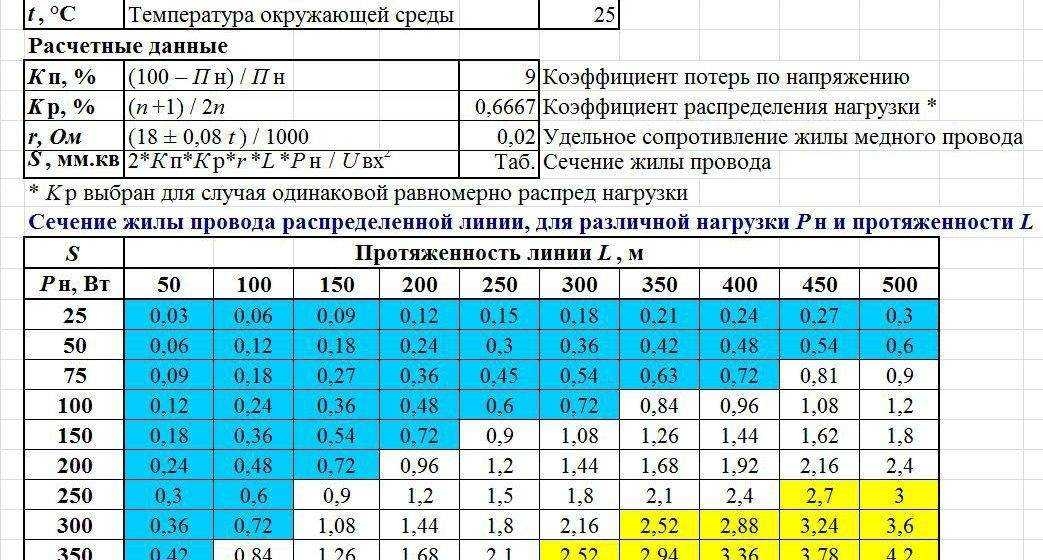

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

  • L – длина проводника, м. Для примера взято значение 40 м.
  • ρ – удельное сопротивление материала (медь или алюминий), Ом/мм2·м: 0,0175 для меди и 0,0281 для алюминия.
  • I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 5%:

dU = 0,05 · 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм2.

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм2. Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Параллельные секции в катушках.

Прежде чем применять данный вид обмотки, читаем на стр. 310 «Обмотки электрических машин» Жерве Г.К 1989 г.

Если при всех выше перечисленных расчетах не удалось выйти на требуемый провод, расчет можно продолжить путем деления катушек обмотки на параллельные секции. Для примера возьмем обмотку двигателя 24 паза 3000 об/мин.

Рис. 6

По рисунку №6 видно, что в катушке 4 секции, возможное количество параллельных секций а=1с, а=2с и а=4с.

Рис. 7. Схема укладки при параллельных секциях в катушке.

Так как секции в катушкак соединяются конец с началом, то и параллельные секции будем соединять с учётом этого.

Рис. 8. Схема соединений обмотки, количество параллельных ветвей/секций а=2/2с

Рис. 10. Схема соединений обмотки, количество параллельных ветвей/секций а=2/4с

При увеличении количества параллельных секций в катушке, число проводников в секции увеличивается, а сечение провода уменьшается в число раз параллельных секций.

Параллельные обмотки в электродвигателе.

Расчет можно продолжить, разделив обмотку электродвигателя на две с мощностью каждой в два раза меньше заводской и соединить их параллельно. Для примера возьмем двигатель 36 пазов 1500 об/мин.

Рис. 11. Схема укладки.

Рис. 12. Схема соединений. Число параллельных ветвей а=4

Литература по данной теме:

Жерве Г.К «Обмотки электрических машин» 1989 г.

Источник

Что это такое

В современной реальности невозможно обойтись без электроэнергии. Она поступает к потребителю из источника, который ее передает или генерирует. Многопрофильность использования закономерно предусматривает и множество видов, обеспечивающих функциональность. Поэтому разнообразие кабельных изделий поражает воображение дилетанта. Есть провода, выводящие и соединительные, автомобильные и авиационные, провода связи и те, которые предназначены для установки воздушных линий. Общее у них — наименование (провод) и буква П в маркировке, указывающая на принадлежность электротехнического изделия к определенной категории проводов.

Катушки обмоточного материала

Две наиболее распространенные категории — обмоточный и монтажный провод. Как и следует ожидать из названия, обмоточные типы применяются для обмотки: в катушках, трансформаторах, электромоторах и электрогенераторах, электромагнитах, якорях коллекторных машин аппаратах, приборах. Это — определенное количество витков провода, используемое для создания электрической цепи. Габариты, предназначение, место применения устройств отличаются многообразием. Отсюда и огромное количество видов обмоточных проводов, их вариабельность, невозможность дифференциации электротехнического изделия по одному признаку.

Примерная классификация может составляться по следующим особенностям:

  • количеству токопроводящих жил (от одной до нескольких, обычно называемых многожильными, с количеством более трех);
  • материалу изготовления жил для проводки тока — из меди, алюминия или комбинированных сплавов (нихрома, изготовленного из никеля и хрома);
  • геометрии сечения — провод в разрезе может быть круглым или прямоугольным;
  • материалу изоляции — волокнистому, эмалевому, комбинированному, состоящему обычно из нескольких слоев изоляционного покрытия разного типа).

Обратите внимание! Все особенности материала, его характеристики, отражаются в маркировке. Техническая информация указывает на тип изделия (П — провод), первая буква аббревиатуры, медная или алюминиевая изготовленная из сплава, проволока обозначена в конце ряда букв (А- алюминий, НХ — нихром)

Есть целый перечень сокращений, указывающих на материал изготовления изоляционного слоя.

Вам это будет интересно Стальные кабель-каналы

Алюминиевый обмоточный провод

Медный провод для перемотки используется чаще остальных. Распространенности алюминиевого, более дешевого, мешает его удельное сопротивление, заметно превышающее аналогичные свойства меди. Комбинированные сплавы применяются для особых надобностях, создаваемых определенной сложностью устройств и выполняемых им функций.

Таблица обмоточных проводов

Вид Материал токопроводящей жилы Изоляция
Простой алюминий, медь, комбинированные сплавы волокнистая, или без нее
эмалированный ОП алюминий медь, комбинированные сплавы эмалевая
сложный, для определенных надобностей комбинированные сплавы, алюминий медь, комбинированная

Есть специальные таблицы, полученные экспериментальными исследованиями для ОП, с эмалевым покрытием, где материал изготовления — медь, алюминий или сплавы. Количество продукции электротехнической промышленности обширно, но посмотреть технические параметры в специальной литературе легко, если знать маркировку изделия, используемого для намотки.

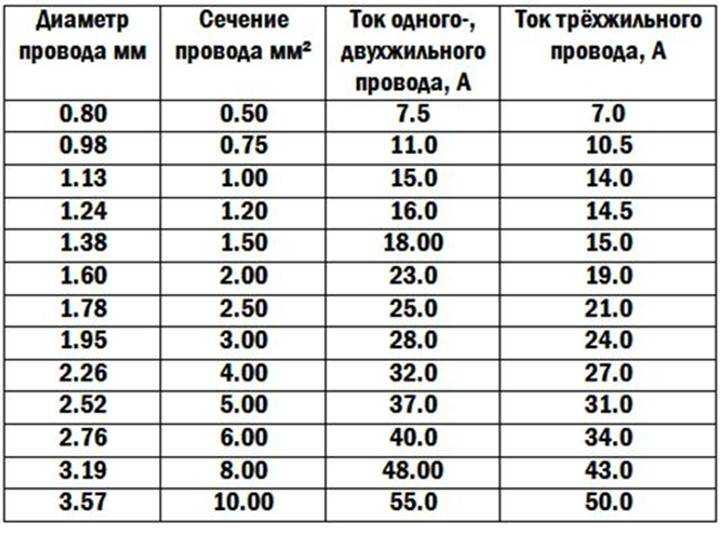

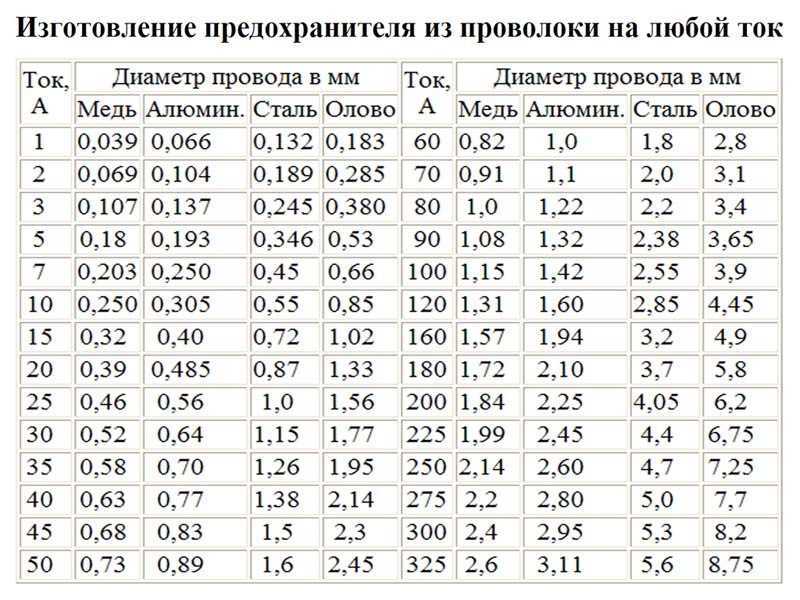

Диаметр провода и таблица соответствия диаметров с определением сечения

Эта таблица избавит вас от потребности производить лишние расчеты. Несмотря на то, что на каждой бухте кабеля имеется бирка, в которой указана его маркировка и все его параметры, не стоит доверять написанному. Лучше будет перестраховаться и измерить диаметр проводника, а затем по таблице приблизительно прикинуть, каково его сечение.

Диаметр проводникового элемента, мм Площадь сечения проводникового элемента, мм2
0,8 0,5
0,9 0,63
1 0,75
1,1 0,95
1,2 1,13
1,3 1,33
1,4 1,53
1,5 1,77
1,6 2
1,8 2,54

Таблица соответствия диаметров с определением сечения

Кабельная продукция с сечением до 10 мм2 практически всегда производится круглой формы. Для обеспечения бытовых нужд домов и квартир, таких проводников вполне достаточно . Однако при большем сечении кабеля жилы ввода от внешней электрической сети могут выполняться в сегментном (секторном) виде, и определить сечение провода по диаметру уже будет довольно сложно.

Лучше всего для замера толщины (диаметра) провода использовать микрометр или штангенциркуль

В приоритете микрометры, не важно – механические или электронные, покажут наиболее точный результат. Впрочем результаты, выданные штангенциркулем, тоже вполне пойдут

Чтобы сделать замер, необходимо очистить жилу от пластиковой изоляции, только вот не каждый продавец разрешит такие действия с концом провода на выставленной на продажу бухте. Поэтому, лучше всего, заранее купить метр кабеля и потом уже осуществлять замеры. После того, как данные о диаметре жилы получены, можно приступать к расчету сечения.

Маркировка проводов по диаметру

В частности, на бирке будет написано следующее: «ВВНГ 2х4». Эта кодировка обозначает следующее: в кабеле – количество жил – 2, каждая из которых сечением 4 мм2. Чтобы подтвердить или опровергнуть заявленные параметры, замеряем одним из способов диаметр жилы кабеля без изоляции. Проводим расчеты.

Маркировка проводов

Как рассчитать диаметр провода для любой обмотки?

Чем толще, тем лучше, но с условием, что он поместится в окно магнитопровода. Если окно небольшое, то желательно посчитать ток каждой наматываемой обмотки, чтобы подобрать оптимальный диаметр провода из имеющихся в наличии.

Рассчитать ток катушки можно по формуле:

I = P / U

I – ток обмотки,

P – мощность потребляемая от данной обмотки,

U – действующее напряжение данной обмотки.

Например, у меня потребляемая мощность 31 Ватт и вся она будет отдаваться катушками «III» и «IV».

31 / (12,8+12,8) = 1,2 Ампер

Диаметр провода можно вычислить по формуле:

D = 1,13 √(I / j)

D – диаметр провода в мм,

I – ток обмотки в Амперах,

j – плотность тока в Ампер/мм².

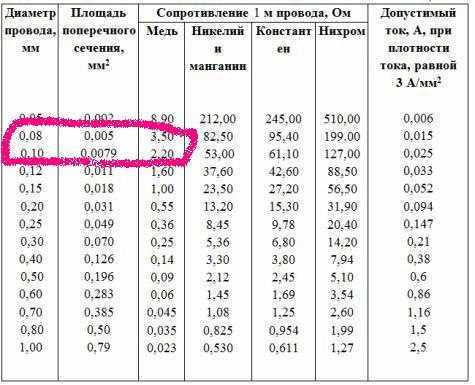

При этом плотность тока можно выбрать по таблице.

Конструкция трансформатора Плотность тока (а/мм2) при мощности трансформатора (Вт)
5-10 10-50 50-150 150-300 300-1000
Однокаркасная 3,0-4,0 2,5-3,0 2,0-2,5 1,7-2,0 1,4-1,7
Двухкаркасная 3,5-4,0 2,7-3,5 2,4-2,7 2,0-2,5 1,7-2,3
Кольцевая 4,5-5,0 4,0-4,5 3,5-4,5 3,0-3,5 2,5-3,0

Пример:

Ток, протекающий через катушки «III» и «IV» – 1,2 Ампера.

А плотность тока я выбрал – 2,5 А/ мм².

1,13√ (1,2 / 2,5) = 0,78 мм

У меня нет провода диаметром 0,78 мм, но зато есть провод диаметром 1,0мм. Поэтому, я на всякий случай посчитаю, хватит ли мне места для этих катушек.

На картинке два варианта конструкции каркаса: А – обычная, В– секционная.

  1. Количество витков в одном слое.
  2. Количество слоёв.

Ширина моего несекционированного каркаса 40мм.

Мне нужно намотать 124 витка проводом 1,0 мм, у которого диаметр с изоляцией равен 1,08 мм. Таких обмоток требуется две.

124 * 1,08 * 1,1 : 40 ≈ 3,68 слоя

1,1 – коэффициент. На практике, при расчёте заполнения нужно прибавить 10 – 20% к полученному результату. Я буду мотать аккуратно, виток к витку, поэтому добавил 10%.

Получилось 4 слоя провода диаметром 1,08мм. Хотя, последний, четвёртый слой заполнен только на несколько процентов.

Определяем толщину обмотки:

1,08 * 4 ≈ 4,5 мм

У меня в распоряжении 9мм глубины каркаса, а значит, обмотка влезет и ещё останется свободное место.

Ток катушки «II» вряд ли будет больше чем – 100мА.

1,13√ (0,1 / 2,5) = 0,23 мм

Диметр провода катушки «II» – 0,23мм.

Это малюсенькая по заполнению окна обмоточка и её можно даже не принимать в расчёт, когда остаётся так много свободного места.

Конечно, на практике у радиолюбителя выбор проводов невелик. Если нет провода подходящего сечения, то можно намотать обмотку сразу несколькими проводами меньшего диаметра. Только, чтобы не возникло перетоков, мотать нужно одновременно двумя, тремя или даже четырьмя проводами. Перетоки, возникают тогда, когда есть даже незначительные отклонения в длине обмоток соединённых параллельно. При этом, из-за разности напряжений, возникает ток, который греет обмотки и создаёт лишние потери.

Перед намоткой в несколько проводов, сначала нужно посчитать длину провода обмотки, а затем разрезать провод на требуемые куски.

Длина проводов будет равна:

L = p * ω * 1,2

L – длина провода,

p – периметр каркаса в середине намотки,

ω – количество витков,

1,2* – коэффициент.

* Укладывать обмотку при намотке в несколько проводов сложно и утомительно, поэтому лучше перестраховаться и использовать этот коэффициент, компенсирующий ошибки расчёта и неаккуратной укладки.

Толстый провод необходимо мотать виток к витку, а более тонкие провода можно намотать и в навал. Главное, чтобы обмотка поместилась в окно магнитопровода.

Если намотка производится аккуратно без повреждения изоляции, то никаких прокладок между слоями можно не применять, так как, при постройке УНЧ средней мощности, большие напряжения не используются. Изоляция же обмоточного провода рассчитана на напряжение в сотни вольт. Чем толще провод, тем выше пробивное напряжение изоляции провода. У тонкого провода пробивное напряжение изоляции около 400 Вольт, а у толстого может достигать 2000 Вольт.

Закрепить конец провода можно обычными нитками.

Если при удалении вторичной обмотки повредилась межобмоточная изоляция, защищающая первичную обмотку, то её нужно обязательно восстановить. Тут можно применить плотную бумагу или тонкий картон. Не рекомендуется использовать всякие синтетические материалы вроде скотча, изоленты и им подобные.

Если катушка разделена на секции для первичных и вторичных обмоток, то тогда и вовсе можно обойтись без изоляционных прокладок.

Обмоточный провод для высоких частот

Литцендрат с волокнистой изоляцией

  • Кроме стандартных одножильных проводов для катушек, работающих при высоких частотах, используют специальные провода — литцендраты.
  • Дело в том, что высокочастотные токи проходят только по поверхности проводника. Сопротивление в этом случае, зависит не от площади сечения проводника, а от длины его периметра.
  • Для того чтобы максимально увеличить ее, обмоточный провод делают многожильным — из пучка тонких, диаметром в доли миллиметра, проводников. Перевивка ведется тоже особым способом. Обозначают такие провода буквой Л.

Перечислим наиболее распространенные марки таких проводов:

  1. ЛЭП и ЛЭЛ — пучок проводников не имеет дополнительной общей изоляции.
  2. ЛЭШО и ЛЭШД — обматываются шелком в один и два слоя соответственно.
  3. ЛЭПКО — с волокнистым капроновым покрытием.

Как подобрать провод для обмотки или катушки

Кстати, ручная намотка отличается особым качеством (при соответствующей квалификации работников).

Восстановленная вручную катушка динамика

Сечение и марка провода в обмотках, обычно указывается в паспорте изделия, часто данные пишутся и на самом устройстве. Если же документ утерян, то есть несколько способов узнать данные.

  1. Для электродвигателей, контакторов, катушек индуктивности и дросселей, легко найти характеристики в справочниках — только если не попался экземпляр зарубежного производства, или со стертой маркировкой.
  2. Если известны напряжения на обмотках трансформатора и его мощность, то существуют несложные методики расчета. Инструкция, как это сделать, несложна — нужно замерить сечение сердечника, и просчитать буквально несколько формул. Еще проще, рассчитываются электромагниты и катушки индуктивности и дросселя.
  3. Если невозможно применить предыдущие два метода, то просто, при разборке сгоревшей или пробитой обмотки, замеряем диаметр и считаем количество витков. Конечно, отнимет много времени для большого числа витков, но можно использовать устройство для намотки со счетчиком.

Зная сечение и количество витков, подбираем провод, с нужной изоляцией учитывая все факторы. Нужную маркировку можно приблизительно определить, визуально распознав изоляцию.

Но необходимо учитывать и другие факторы. Так, для быстровращающихся обмоток не идут провода с эмалевой изоляцией — ее диэлектрические свойства теряются при температуре более 180 градусов Цельсия, и она просто плавится.

Если устройство работает в условиях повышенной влажности, то не применяют волокнистую обмотку из-за ее гигроскопичности. Условия эксплуатации проводов подробно указываются в паспортах.

Будем рады, если нашей статьей помогли Вам в ремонте различных устройств или в самостоятельном их конструировании и сборке. Неплохо даже если мы просто углубили познания в электротехнике и теперь Вы знаете, чем отличаются провода обмоточные с бумажной изоляцией от типа ПЭВ.

Мощность (диаметр провода)

Важнейшим параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. Максимальная мощность передаваемой по проводнику электроэнергии зависит от сечения этого самого проводника

Потому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу. Зачастую бытовой техники, и прочих приборов электротехнических изделий, указывают на этикетке и в прилагаемой документации максимальную и среднюю мощность потребления

Если, к примеру стиральная машина в процессе стирки стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды. То, это большая мощность и естественно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. В случае, когда к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них. Средняя мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

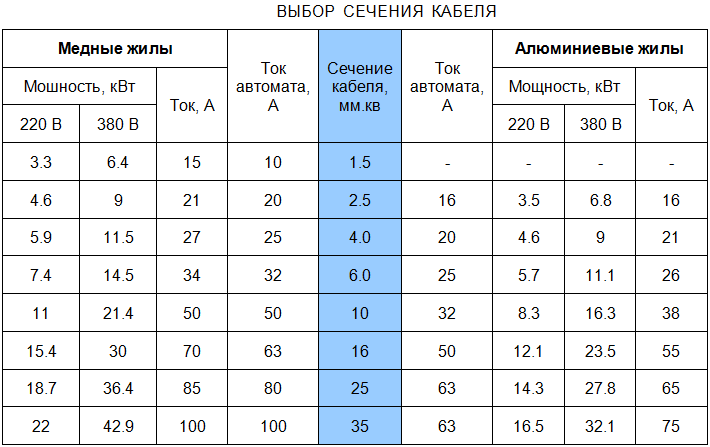

К примеру, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

В некоторых особенных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Но дело в том, что большая часть техники не рассчитана на такое электронапряжения. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерном распределением токовой нагрузки на все фазы.

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
