Как подключить люстру самостоятельно

Подключение люстры к одноклавишному выключателю

Если установлен одноклавишный выключатель, и на потолочном светильнике два контакта (не считая заземления), то подключение производится просто: фазу с потолка соединяем с фазной клеммой, ноль приходящий с потолка соединяем с нулевой клеммой. Где фаза, а где ноль на люстре всегда можно посмотреть в инструкции по монтажу к осветительному прибору. Соединения производим с помощью быстрозажимных клеммников. Также можно использовать и скрутку, но её необходимо пропаять и заизолировать, что не очень будет удобно делать на высоте потолка и со светильником в руках.

Но что делать, если схема не собрана, и провода выглядят примерно так:

Разобранная схема люстры

Тут можно заметить, что от каждого рожка в люстре приходят синий и коричневый провод. В таком случае просто объединяем провода по цветам, каждый цвет в свою группу. Соединяем синие жилы с помощью клеммника, оставляя свободную клемму для подключения ноля с потолка. Также соединяем коричневые провода.

Соединение проводов одного цвета в группу с помощью Wago

Чем удобны быстрозажимные клеммники? Тем, что позволяют производить соединение быстро. При этом они сразу и изолируют место соединения — изоленты не потребуется. При необходимости можно легко отключить светильник, в отличие от скрутки, например

Также может возникнуть ситуация, что источник света не предназначен для работы с двойным выключателем, а установлен одинарный выключатель. Как тогда можно подключить люстру с 3 проводами? Тут потребуется либо переработка схемы, либо перемонтаж электропроводки. Последнее опускаем сразу и разберемся, что можно сделать с люстрой.

Если источник света, например, имеет пять рожков, и допустим, фазные проводники с двух плафонов объединены в одну группу, а с остальных плафонов во вторую, то схема её выглядит примерно так:

Схема люстры на 2 выключателя

В таком случае нужно просто объединить линии L1 и L2 в одну цепь с помощью перемычки, и подключить к этой цепи фазу с потолка.

Схема подключения люстры с одноклавишным выключателем будет выглядеть так:

Схема подключения люстры к одноклавишному выключателю

Все концы с каждого патрона соединяются и к ним подключаются соответствующие провода с потолка. К фазным — фазные, к нулевым – нулевые. Если вдруг непонятна электрическая схема, то можно, для понимания, воспользоваться схемой визуальной.

Визуальная схема подключения люстры к одноклавишному выключателю

Проверка наличия фазы мультиметром

Мультиметр представляет собой измерительный прибор с малыми габаритами, который предназначен для выполнения различных измерений и тестов электрических цепей.

Прибор мультиметр

В комплекте с прибором идут щупы. Один их конец оборудован штепселем, необходимым для подключения в гнездо мультиметра, расположенного на передней панели. Другой конец оснащен специальным держателем, который имеет оголенный контакт – щуп. Именно его подключают в тестируемую схему. При использовании устройства следует помнить правило, которого придерживаются электрики всего мира: красным цветом маркируется щуп для соединения с положительным полюсом, черным – с отрицательным.

Перед измерением напряжения в цепи задают установки прибора. В нашем случае – это переменный ток и предел измерения выше 250 В. Далее щупы подключаются параллельно в цепь, и на дисплее прибора высвечивается искомая величина. При определении нулевого провода производят соответствующую перенастройку мультиметра.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Подготовка к подключению

Перед началом работ надо накрепко усвоить принципы безопасной работы:

• любой электромонтаж проводится при отключенном напряжении;
• наличие напряжения проверяется непосредственно в месте выполнения работ, так как ошибочно может быть отключен не тот выключатель.

Индикатором можно точно определить провод под напряжением

Можно лишь кратковременно подавать питание на схему для нахождения фазного провода.

В остальном подготовительные работы сводятся к:

• укорачиванию выходящего из потолка кабеля до нужной длины;
• снятию внешней оболочки кабеля на необходимом участке;
• зачистке концов проводов от изоляции.

После этого можно начинать работы по подвешиванию люстры и подключению ее к сети 220 вольт.

Подготовительный этап

Первое, что нужно себе обеспечить – это запас светлого времени суток. Нельзя не согласиться, что подключать потолочный источник света гораздо приятнее при дневном свете, чем в темноте с налобным фонариком

Также важно сразу подготовить все необходимые инструменты и материалы

Инструменты и материалы для подключения люстры

Чтобы подключить люстру нам потребуются:

• Бокорезы;
• Плоскогубцы;
• Изолента;
• Плоская и крестовая отвертки;
• Индикатор напряжения.

Если схема подключения люстры не собрана, клеммников для подсоединения проводов нет, то могут также потребоваться и клеммные соединения. Предпочтения лучше отдать пружинным клеммам по типу Wago, так как они просты в применении, надёжны и не требуют периодической протяжки.

Быстрозажимной клеммник Wago

Наличие фазы на проводе лучше всегда проверять с помощью индикаторной отвертки, а не мультиметром. Причина этому проста – если, по какой-то причине будет разорван ноль, то мультиметр не покажет наличия напряжения, и становится возможным поражение электрическим током.

Техника безопасности

Соблюдение правил техники безопасности может помочь сильно сэкономить на таблетках и пиломатериалах. Поэтому:

1. Монтаж выполняется только при отключенном напряжении в щитке, путём выключения автомата питания. Не выключателя света! Так как при неправильном расключении электропроводки, он может разрывать ноль, а не фазу. Последовательность такая: отключаем автомат питания, вешаем предупреждающую табличку, проверяем отсутствие фазы на каждом проводе с помощью индикаторной отвертки во всех положениях выключателя света. Только после этого начинаем работать.
2. Лучше использовать диэлектрический инструмент. Но если такового нет, то хотя бы отвертки с пластиковыми ручками. В этом случае при монтаже нужно стараться не касаться металлического стержня.
3. Резиновые шлёпанцы или сапоги помогут значительно снизить вероятность поражения электрическим током.

Установка люстр различных конструкций: пошаговая инструкция

Люстра с одной лампой

Для установки люстры на месте, где раньше не было этого осветительного прибора, сначала выполняют разметку. С этой целью определяется центр потолка, и точка отмечается маркером. При монтаже в подвесном потолке выполняется отверстие для проводов, в натяжных потолках – монтируются ограничительные кольца и вырезаются отверстия.

Если потолок выполнен с использованием дизайнерского подхода и является сложной конструкцией, то необходимо продумать вариант системы крепления. Для подвешивания массивной люстры потребуется монтаж дополнительной балки или металлической цепи.

Проводка идет от точки монтажа осветительного прибора и опускается по стене к распределительной коробке, к которой подведены провода питания от выключателя.

Осветительную линию рекомендуется выделять в отдельную группу проводов, которая оснащается отдельным защитным автоматом.

Соединение проводов в распредкоробке осуществляется в соответствии с электрической схемой осветительного прибора. После их соединения между собой требуется тщательная изоляция при помощи изоленты, провода укладываются таким образом, чтобы не происходило их пересечения. В завершении коробку закрывают крышкой, которая надежно фиксируется.

Чаще всего, современные люстры имеют в комплекте крепление, которое представляет собой скобу. Такая конструкция значительно упрощает монтаж. Скобу прикладывают рядом с местом выхода проводов и отмечают это положение. Если вместе с люстрой поставляется крепеж, то диаметр сверла должен соответствовать его диаметру. Не допускается совпадения отверстий для дюбеля и проводов.

В процессе работы

При прокладке проводки необходимо создавать некоторый запас длины, чтобы не возникало затруднений при доступе к проводам в случае демонтажа люстры.

Перед монтажом провода зачищаются и соединяются с помощью клеммной колодки в соответствии с электрической схемой. Если клеммник не поставляется вместе с осветительным прибором, то провода соединяются на скрутке. При этом длина зачищенной поверхности составляет 20 мм, а соединение проводов происходит попарно путем скручивания. В заключение конструкция покрывается изоляционной лентой.

Завершив соединение и изолирование проводов, приступают к монтажу люстры. Перед этим необходимо убедиться, что расположение проводов не совпадает с крепежом.

Двух- или трехламповая люстра

Наличие двух или трех ламп у люстры, не оказывает существенного влияния на процедуру установки прибора.

Отличие от люстры с одной лампой заключается в числе проводов, подводящих питание. При подключении простейшего варианта люстры соединяются два питающих провода и подключается заземление. При подключении осветительного прибора, оборудованного двумя или тремя лампами, используется три провода для питания и один – для заземления. Коммутация проводов осуществляется согласно электрической схеме. Для этого сводят в одну точку по одному проводу от каждого патрона и ее соединяют с нулем.

При подключении двухламповой люстры незадействованные провода соединяют с фазными проводами. В трехламповой провод, идущий от третьего патрона, параллельно соединяется с фазой второго или третьего патрона. Способ соединения в этом случае такой же, что и при монтаже люстры с одной лампой.

Для работы такой люстры требуется установка выключателя с двумя клавишами, к которому ведет проводка, состоящая из трех проводов. Включение одной из клавиш замкнет часть цепи и загорится одна лампа, включение другой обеспечит две лампы. Одновременное нажатие обоих клавиш приведет к включению всех ламп.

Люстра с четырьмя или пятью лампами

Увеличение количества ламп в люстре не оказывает значительного влияния на технологию подключения прибора. Процесс полностью аналогичен тому, что описан в предыдущих случаях, за исключением необходимости группировать фазные провода. Лампы группируют на личное усмотрение, но при этом имеется ограничение по числу проводов, подводящих питание, и количеству клавиш у выключателя.

Подключение люстры с пятью лампами имеет свои особенности

Подключение люстры на двойной выключатель с 4 проводами. Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

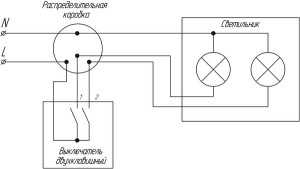

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

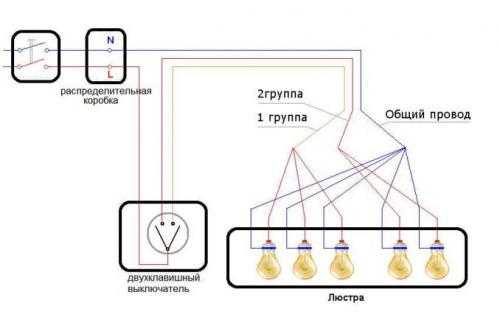

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов

Важно проконтролировать, чтобы в это соединение не попали другие провода

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Если из потолка торчит три провода

Как подключить люстру к выключателю, если из потолочной щели выводится три провода? Тут есть 2 случая: когда у люстры 2 выходящих провода или их 3. Рассмотрим способы соединения люстры с выключателем в каждом из случаев.

А из люстры только два

В этом случае нужно произвести подключение люстры к одинарному выключателю, поскольку производителем было задуман только один вариант работы: все лампы включены. Тогда вторую фазу, выглядывающую из потолка, нужно тщательно изолировать. А схема подключения будет выглядеть как в рассмотренном выше примере.

Если у вас двухклавишный выключатель, то можно найти выход:

1. Разберите корпус люстры, чтобы добраться до центрального стержня, в котором заключен двухжильный провод;
2. Замените двухжильный кабель трехжильным. Можно поступить иначе: просуньте третий проводок, не вынимая двухжильного. Но у него должно быть такое же сечение;
3. Соберите корпус назад.

Теперь из люстры выходит не два, а три провода. А как подсоединить люстру с тройкой проводов к потолку с таким же количеством жил в кабеле, рассмотрим ниже.

И из люстры тоже три

Схема подключения люстры с двойным выключателем заключает отличие в том, что от ламп провода разделяют на две группы. Из потолка же выходит два фазных провода, один – для первой, другой – для второй группы люстровых ламп. А ноль подсоединяется каждой из групп. Такой способ подключения позволяет эксплуатировать люстру в трех режимах:

• Неяркий (включена клавиша, соединяющая меньшую группу);
• Умеренно яркий (включена клавиша, соединяющая большую группу);
• Яркий (включены обе клавиши выключателя, светит каждая из групп лампочек).

При этом в каждой группе должна быть хотя бы одна лампа. Это значит, что схема подходит для люстр с 2, 3, 4 и даже с 5 лампами и более. В каждой группе может быть произвольное число ламп.

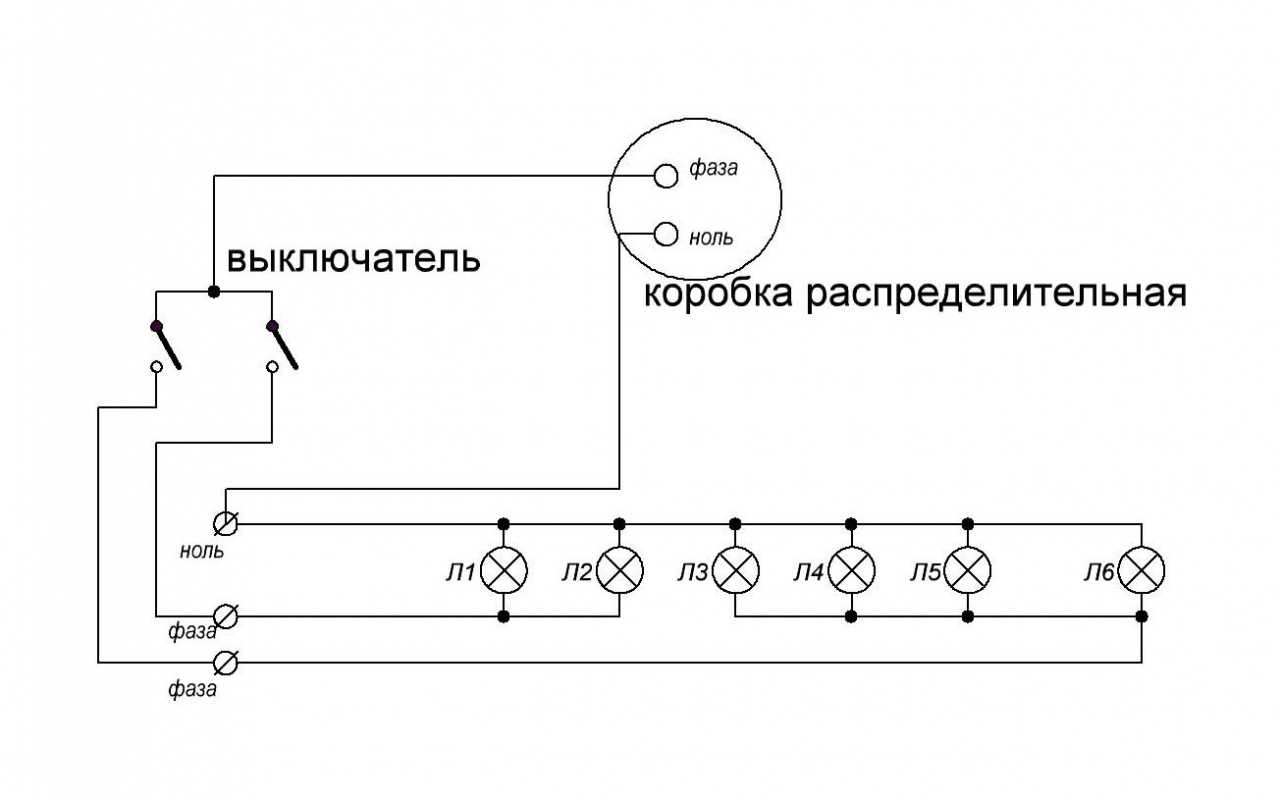

Схемы подключения люстры с различным количеством ламп

На рисунке выше показано, как можно произвести подключение пятирожковой люстры к двухклавишному выключателю. Но это не единственный вариант исполнения: в первой группе можно было оставить одну лампу, а оставшиеся 4 штуки соединить во вторую секцию.

А вот пример подключения люстры с 3 лампами. А рядом – с двумя. Можно разбрасывать лампы по группам в произвольном порядке – вот главное, что нужно понять.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

• Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
• Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
• Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Правила соединения проводов

Работа с электричеством не терпит мелочей. Все соединения проводим правильно. Жилы недостаточно скрутить в один жгут. Нужно обеспечить надежный контакт. Скрутки проводов между собой недопустимы!

Для надежного соединения применяется клеммная коробка (колодка). Современные люстры оснащены ею, она входит в комплект. Если же нет, покупаем ее в магазине по продаже осветительных приборов или на рынке электротехники.

Перед тем как подвешивать люстру, водим концы скруток в клеммную коробку и до упора затягиваем винты. Фиксируем на потолке осветительный прибор. Используем подходящие крепежи.

После монтажа светильника вводим в клеммную коробку ноль с потолка в клеммную колодку напротив такого же провода

Важно не перепутать с токоподающей жилой, иначе при включении будет короткое замыкание!. Остальные 2 фазных провода вставляем в клеммную коробку как угодно, цвет скрутки и провода потолка не имеют значения

Стягиваем до упора винты

Остальные 2 фазных провода вставляем в клеммную коробку как угодно, цвет скрутки и провода потолка не имеют значения. Стягиваем до упора винты.

Когда провода всего два и одинарный выключатель, порядок соединения в клеммной коробке не имеет значения!

Определение фазности проводов

Прежде чем подсоединить люстру к электрической сети, необходимо разобраться в том, как устроена проводка в квартире и провода в самой люстре.

Согласно общепринятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его назначение:

• черный, серый или коричневый провод – фаза;
• синий или голубой провод – ноль;
• желто-зеленый провод – заземление.

Однако не всегда цветовое решение электропроводки в доме в действительности совпадает с нормами правил. В таком случае, вам на помощь придет мультиметр (тестер) либо индикаторная отвертка для прозвонки сети. Алгоритм определения назначения сетевых проводов следующий.

1. Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
2. Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
3. Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
4. Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Определение назначения проводов по цвету

С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с оголенным проводом лампочка в отвертке загорается – этот проводник фазный, в противном случае – нулевой.

Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Рассмотрим алгоритм определения назначения проводов осветительного прибора на примере люстры с тремя проводами.

1. Устанавливаем тестер в режим прозвонки и кратковременно закорачиваем его щупы. Раздающийся при этом звуковой сигнал даст понять, что прибор исправен и предел измерений на нем выбран правильно.
2. Освобождаем патроны люстры от лампочек. Найти концы нулевого и фазного проводников на патронах не сложно: фазный находится в центре и пружинит, а нулевой – сбоку, при выкручивании лампы он соприкасается с цоколем.
3. Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответствующий звуковой сигнал.
4. Находим фазный провод. По аналогии с предыдущим пунктом, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе вплоть до возникновения звукового сигнала.
5. Определяем количество контуров в люстре. Один щуп мультиметра фиксируем на выходящем из люстры фазном проводе, а вторым поочередно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов означает, что они не подсоединены к данному фазному проводу на выходе, то есть люстра имеет два контура.
6. Подтверждаем наличие второго контура в люстре. Для этого необходимо повторить манипуляции из предыдущего пункта, зафиксировав один из щупов мультиметра на третьем проводе, выходящем из люстры. На этот раз мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошлый раз.

Соединение проводов

Важно! Наличие в люстре с тремя проводами на выходе одного контура означает, что третий провод предназначается для заземления осветительного прибора. Чтобы подтвердить этот факт, прикоснитесь одним щупом мультиметра к металлическим элементам корпуса люстры, а другим – к предполагаемому заземлению

Если звучит сигнал – вы оказались правы.
