Комбинированный способ подключения светодиодов
Итак. Подключим наши 15 светодиодов комбинированным способом. Вспомним расчёт для последовательного подключения. Там мы выяснили, что от 12 вольт можем безболезненно запитать 3 светодиода. На каждый из 3-х светодиодов потребуется резистор в 480 Ом. Это и будет наша цепочка — 3 светодиода и резистор. Теперь мы параллельно подключим 5 таких цепочек. При параллельном соединении напряжение питания остаётся неизменным, а сила тока для каждой цепочки умножается на количество цепочек. Получается, нужен источник на 12В и 5*0,025=0,125А. Как видим, такой способ подключения сильно экономит ток.
Достоинства: низкое потребление тока при большой плотности светодиодов, каждая цепочка не зависит от соседних, благодаря наличию собственного токоограничительного резистора.Недостатки: внутри цепочки мы получаем те же проблемы, что и при обычном параллельном соединении. При наличии «кривых» светодиодов в цепочке, она выйдет из строя раньше других.
Комбинированное подключение светодиодов. 3 цепочки по 3 светодиода.
Выводы
При подключении светодиодов к источнику питания предпочтительно использовать параллельное соединение, снабжая каждый светодиод отдельным стабилизатором. При подключении большого количества светодиодов, для удешевления конструкции возможно комбинирование последовательного и параллельного способов соединения светодиодов для достижения оптимального результата.
Светодиод как нелинейный элемент
Рассмотрим семейство вольт-амперных характеристик (ВАХ) для светодиодов различных цветов:
Эта характеристика показывает зависимость тока, проходящего через светоизлучающий диод, от напряжения, приложенного к нему.
Как видно на рисунке, характеристики имеют нелинейный характер. Это означает, что даже при небольшом изменении напряжения на несколько десятых долей вольта, ток может измениться в несколько раз.
Однако при работе со светодиодами обычно используют наиболее линейный участок (т.н. рабочую область) ВАХ, где ток изменяется не так резко. Чаще всего производители указывают в характеристиках светодиода положение рабочей точки, то есть значения напряжения и тока, при которых достигается заявленная яркость свечения.
На рисунке показаны типовые значения рабочих точек для красных, зеленых, белых и голубых светодиодов при токе 20 мА. Здесь можно заметить, что led разных цветов при одинаковом токе имеют разное падение напряжения в рабочей области. Эту особенность следует учитывать при проектировании схем.
Представленные выше характеристики были получены для светоизлучающих диодов, включенных в прямом направлении. То есть отрицательный полюс питания подключен к катоду, а положительный – к аноду, как показано на картинке справа:
Полная же ВАХ выглядит следующим образом:
Здесь видно, что обратное включение бессмысленно, поскольку светодиод не будет излучать, а при превышении некоторого порога обратного напряжения выйдет из строя в результате пробоя. Излучение же происходит только при включении в прямом направлении, причем интенсивность свечения зависит от тока, проходящего через led. Если этот ток ничем не ограничивать, то led перейдет в область пробоя и перегорит. Если нужно установить рабочий светодиод или нет, то Вам будет полезна статья подробно раскрывающая все способы проверки led.
Проверка LED прожектора
Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико – 10-30 Вольт и более.
Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение.
Если установлено много мелких SMD – проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED. Конструкция и процесс проверки аналогичен LED лампе, который описан выше.
Светодиод как нелинейный элемент
Рассмотрим семейство вольт-амперных характеристик (ВАХ) для светодиодов различных цветов. Эта характеристика показывает зависимость тока, проходящего через светоизлучающий диод, от напряжения, приложенного к нему. Как видно на рисунке, характеристики имеют нелинейный характер.
Это означает, что даже при небольшом изменении напряжения на несколько десятых долей вольта, ток может измениться в несколько раз. Однако при работе со светодиодами обычно используют наиболее линейный участок (т.н. рабочую область) ВАХ, где ток изменяется не так резко. Чаще всего производители указывают в характеристиках светодиода положение рабочей точки, то есть значения напряжения и тока, при которых достигается заявленная яркость свечения.
Представленные выше характеристики были получены для светоизлучающих диодов, включенных в прямом направлении. То есть отрицательный полюс питания подключен к катоду, а положительный – к аноду
Последовательное подключение
Расчет мощности рассеивания
Условные обозначения резисторов на схемах В любом из вариантов при выборе электрического сопротивления цепи следует устанавливать несколько меньший ток, чтобы продлить срок службы светодиода. Чтобы предотвратить повреждение нагревом, изделие применяют в рекомендованном температурном диапазоне. Для Epistar 1W HP – от -40°C до +80°C. При необходимости – применяют монтаж на специализированном радиаторе «звезда». Это дополнение увеличивает эффективную площадь рассеивания тепла.
Для точного подбора оценивают рассеиваемую мощность резистора: P = I2 * R = (0,35)2 * 7,57 = 0,1225 * 7,57 ≈0,93 Вт. Запас по этому параметру делают не менее 20-25%. Номинала 1 Вт недостаточно, поэтому выбирают следующий номинал в стандартном ряду – 2Вт.
Экономичность собранной схемы проверяют отношением Uc/Uи = 2,35/5 = 0,47 (47%). Итоговый результат показывает, что более половины электроэнергии в данном случае используется впустую. На самом деле показатель еще хуже, так как не вся мощность потребления расходуется светодиодом на излучение в видимой части спектра. Значительная часть – электромагнитные волны ИК диапазона.
Формулы расчета резистора
Расчет сопротивления резистора для светодиодов базируется на законе Ома. Исходными параметрами для того, как рассчитать резистор для светодиода, являются:
где U — падение напряжения на резисторе, а I — прямой ток через светодиод.
Падение напряжения светодиода определяют из выражения:
где Uпит — напряжение цепи, а Uсв — паспортное падение напряжения на излучающем диоде.
Перед тем как выбрать значение сопротивления, следует оценить возможное снижение тока и яркости по сравнению с заданным по формуле:
Если полученное значение составляет менее 5%, то нужно взять большее сопротивление, если от 5 до 10%, то можно ограничиться меньшим.
Не менее важный параметр, сказывающийся на надежности работы — рассеиваемая мощность токоограничительного элемента. Ток, проходящий через участок с сопротивлением, вызывает его нагрев. Для определения мощности, которая будет рассеиваться, используют формулу:
Используют ограничивающий резистор, чья допустимая мощность рассеивания будет превосходить расчетную величину.
Имеется светодиод с падением напряжения на нем 1.7 В с номинальным током 20 мА. Необходимо включить его в цепь с напряжением 12 В.
Падение напряжения на ограничительном резисторе составляет:
Ближайшее большее значение в стандартном ряду составляет 560 Ом. При таком значении уменьшение тока по сравнению с заданным составляет чуть менее 10%, поэтому большее значение брать нет необходимости.
Таким образом, для данной цепи можно использовать элемент с допустимой мощностью рассеивания 0.25 Вт.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

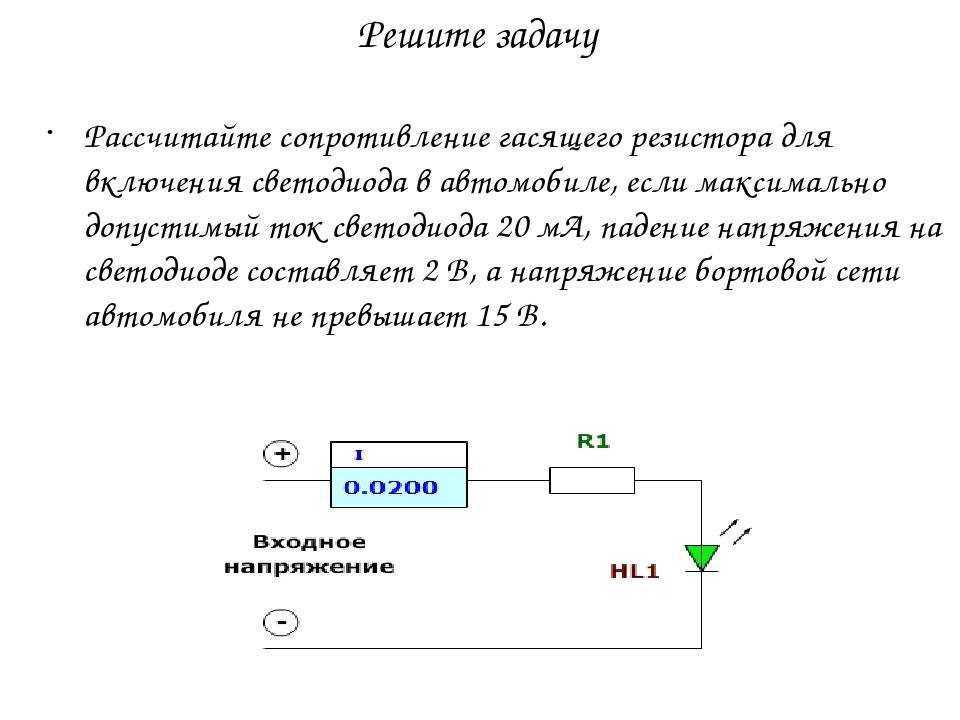

Подключение светодиодов к 12 вольт автомобиля Еще резистор характеризуется важным параметром, который называется мощность рассеивания P это мощность, которую он способен выдержать длительное время, при этом, не перегреваясь выше определенной температуры. Спрашивайте, я на связи!
Как сделать правильный расчет сопротивления для светодиода?
Как определить искомый параметр для одного диода
Если нет возможности с помощью справочной литературы выяснить, какой ток потребляет один светодиод, тогда можно осуществить измерения своими руками. Это необходимо делать в той ситуации, когда длина подсветки будет не целой (например, 2,4 м).
Светодиоды
Для определения нужной величины вам понадобятся:
- лабораторный блок питания, рассчитанный на 12 вольт;
- постоянные резисторы (1 кОм, 560 Ом и 2,2 кОм);
- миллиамперметр;
- цифровой вольтметр;
- монтажный провод;
- мощный переменный резистор на 470-680Ом.
Определять нужно следующим образом:
- выясняем полярность диода с помощью монтажного провода и постоянного резистора. Если диод загорится, то это будет «+»;
- собираем электрическую цепь: постоянный резистор для нужного диода, переменный резистор, а также миллиамперметр. Параллельно светодиоду нужно подключить вольтметр;
Вольтметр
- переменный резистор ставим на максимальное сопротивление;
- подключаем цепь;
- записываем показания прибора;
- далее уменьшаем сопротивление для переменного резистора и смотрим на вольтметр. Показания нужно записывать каждые 0,1В при нарастающем напряжении;
- когда напряжение будет расти меньше чем ток — уменьшаем сопротивление резистора.
В результате получим ток одного диода.
Как выбрать значение тока для светодиода
Значение тока для светодиода должно быть выбрано в соответствии с его максимальной рекомендуемой силой тока (имеется в виду максимальное значение тока, при котором светодиод может работать безопасно и долговечно). Эта информация обычно указана в даташите на светодиод, который можно найти на сайте производителя или у продавца.
Обычно для большинства светодиодов рекомендуемый ток составляет от 10 до 30 мА. Однако, если вы хотите использовать светодиод с меньшей яркостью или более высокой яркостью, то рекомендуемый ток может быть различным. Например, для светодиодов с высокой яркостью рекомендуемый ток может быть более высоким.
После того, как вы узнали максимально рекомендуемый ток для своего светодиода, вы можете рассчитать значение резистора, необходимого для ограничения тока. Расчет резистора будет зависеть от напряжения питания цепи и напряжения на светодиоде. Обычно используется формула:
R = (V питания — V светодиода) / I,
где R — значение резистора в омах, Vпитания — напряжение питания цепи в вольтах, V светодиода — напряжение на светодиоде в вольтах (обычно указано в даташите на светодиод), I — значение тока в амперах (в данном случае максимально рекомендуемый ток).
После того, как вы рассчитали значение резистора, выберите ближайшее стандартное значение резистора. Если вы не можете найти точное значение резистора, выберите значение ближайшее к рассчитанному, но не меньше него, так как меньший резистор может привести к перегреву и выходу светодиода из строя.
Результат расчёта
Как правило окажется, что резисторы с таким номиналом не выпускаются, и вам будет показан ближайший стандартный номинал. Если не удаётся сделать точный подбор сопротивления, то используйте больший номинал. Подходящий номинал можно сделать подключая сопротивление параллельно или последовательно. Расчет сопротивления для светодиода можно не делать, если использовать мощный переменный или подстроечный резистор. Наиболее распространены типа 3296 на 0,5W. При использовании питания на 12В, последовательно можно подключить до 3 LED.
Резисторы бывают разного класса точности, 10%, 5%, 1%. То есть их сопротивление может погрешность в этих пределах в положительную или отрицательную сторону. Не забываем учитывать и мощность токоограничивающего резистора, это его способность рассеивать определенное количество тепла. Если она будет мала, то он перегреется и выйдет из строя, тем самым разорвав электрическую цепь. Чтобы определить полярность можно подать небольшое напряжение или использовать функцию проверки диодов на мультиметре. Отличается от режима измерения сопротивления, обычно подаётся от 2В до 3В.

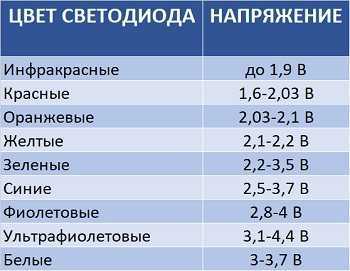

Таблица зависимости рабочего напряжения светодиода от его цвета.
Так же при расчёте светодиодов следует учитывать разброс параметров, для дешевых они будут максимальны, для дорогих они будут более одинаковыми. Чтобы проверить этот параметр, необходимо включить их в равных условиях, то есть последовательно.
Уменьшая тока или напряжение снизить яркость до слегка светящихся точек. Визуально вы сможете оценить, некоторые будут светится ярче, другие тускло. Чем равномернее они горят, тем меньше разброс. Калькулятор расчёта резистора для светодиода подразумевает, что характеристики светодиодных чипов идеальные, то есть отличие равно нулю.
Напряжение падения для распространенных моделей маломощных до 10W может быть от 2В до 12В. С ростом мощности увеличивается количество кристаллов в COB диоде, на каждом есть падение. Кристаллы включаются цепочками последовательно, затем они объединяются в параллельные цепи. На мощностях от 10W до 100W снижение растёт с 12В до 36В. Этот параметр должен быть указан в технических характеристиках LED чипа и зависит от назначения цвета:
- синий;
- красный;
- зелёный;
- желтый;
- трёхцветный RGB;
- четырёхцветный RGBW;
- двухцветный;
- теплый и холодный белый.
Светодиоды.

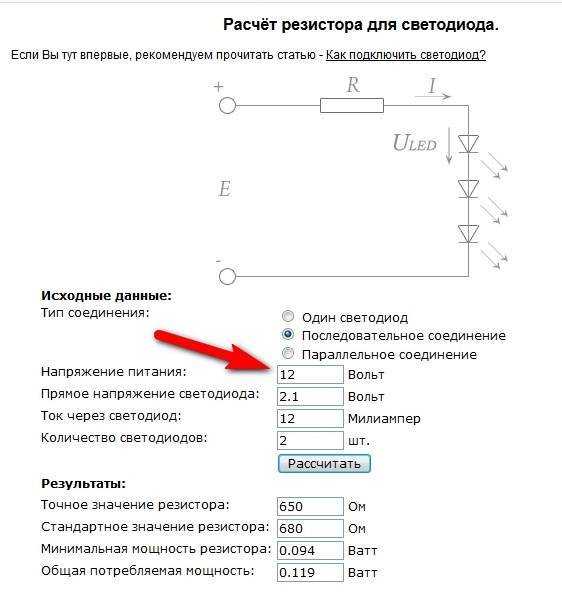

Прежде чем подобрать резистор для светодиода на онлайн калькуляторе, следует убедится в параметрах диодов. Китайцы на Aliexpress продают множество led, выдавая их за фирменные. Наиболее популярны модели SMD3014, SMD 3528, SMD2835, SMD 5050, SMD5630, SMD5730. Например, чаще всего китайцы обманывают на SMD5630 и SMD5730. Цифры в маркировке обозначают лишь размер корпуса 5,6мм на 3,0мм.
В фирменных такой большой корпус используется для установки мощных кристаллов на 0,5W , поэтому у покупателей диодов СМД5630 напрямую ассоциируется с мощностью 0,5W. Хитрый китаец этим пользуется, и в корпус 5630 устанавливает дешевый и слабенький кристалл в среднем на 0,1W , при этом указывая потребление энергии 0,5W.
Наглядным примером будут автомобильные лампы и светодиодные кукурузы, в которых поставлено большое количество слабеньких и некачественных ЛЕД чипов. Обычный покупатель считает, чем больше светодиодов чем лучше светит и выше мощность. Автомобильные лампы на самых слабых лед 0,1W Чтобы сэкономить денежку, мои светодиодные коллеги ищут приличные ЛЕД на Aliexpress. Ищут хорошего продавца, который обещает определённые параметры, заказывают , ждут доставку месяц. После тестов оказывается, что китайский продавец обманул, продал барахло. Повезёт, если на седьмой раз придут приличные диоды, а не барахло. Обычно сделают 5 заказов, и не добившись результата и идут делать заказ в отечественный магазин, который может сделать обмен.
Как правильно подключать светодиоды
Параллельное подключение
Вообще параллельное соединение не рекомендуется. Даже у одинаковых диодов параметры номинального тока могут различаться на 10-20%. В такой цепи диод с меньшим номинальным током будет перегреваться, что сократит срок его службы.
Проще всего определить совместимость диодов при помощи низковольтного либо регулируемого источника питания. Ориентироваться можно по «напряжению розжига», когда кристалл начинает лишь чуть светиться. При разбросе «стартового» напряжения в 0,3-0,5 В параллельное соединение без токоограничивающего резистора недопустимо.
Последовательное подключение
Расчёт сопротивления для цепи из нескольких диодов: R = (Uпит — N * Uсд) / I * 0.75
Максимальное количество последовательных диодов: N = (Uпит * 0,75) / Uсд
При включении нескольких последовательных цепочек LED, для каждой цепи желательно рассчитать свой резистор.

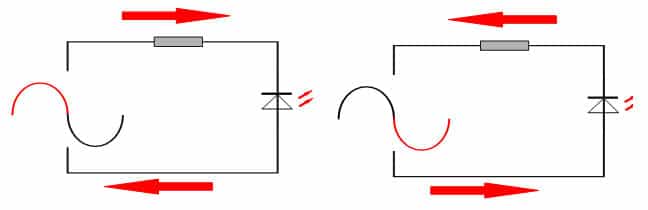

Как включить светодиод в сеть переменного тока
Если при подключении LED к источнику постоянного тока электроны движутся лишь в одну сторону и достаточно ограничить ток с помощью резистора, в сети переменного напряжения направление движения электронов постоянно меняется.
При прохождении положительной полуволны, ток, пройдя через резистор, гасящий избыточную мощность, зажжёт источник света. Отрицательная полуволна будет идти через закрытый диод. У светодиодов обратное напряжение небольшое, около 20В, а амплитудное напряжение сети – около 320 В.
Какое-то время полупроводник будет работать в таком режиме, но в любой момент возможен обратный пробой кристалла. Чтобы этого избежать перед источником света устанавливают обыкновенный выпрямительный диод, выдерживающий обратный ток до 1000 В. Он не будет пропускать обратную полуволну в электрическую цепь.
Схема подключения в сеть переменного тока на рисунке справа.
В каких случаях допускается подключение светодиода через резистор?
Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах. В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение.
Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода. Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока (драйвер). Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить.
Для чего необходимо выяснять
Светодиодная лента представляет собой прибор, имеющий гибкую основу, на которой размещены последовательно подключенные диоды. Данная продукция при своей работе использует низкое напряжение (12 или 24 вольт).
Из-за того, что данная продукция является низковольтной, имеются трудности подключения ее к стандартной сети в 220 вольт. Ведь если подключение будет идти напрямую, то лента на 12 вольт просто сгорит. Поэтому для подключения светодиодной продукции такого плана используют специальные преобразователи напряжения – блоки питания.
Блоки питания для светодиодных лент
Блок питания осуществляется понижение напряжения 220 вольт для требуемого уровня – 12 или 24 вольт. Для питания данной продукции на сегодняшний день существует достаточно большой выбор преобразователей, что затрудняет выбор. Для того, чтобы правильно выбрать блок питания, необходимо знать какой ток или сколько ампер будет потреблять светодиодная лента, применяемая для подсветки. А это не постоянная величина, которая зависит от следующих параметров:
длина (сколько метров используется). Это изделие может нарезаться на различные отрезки. Главное, чтобы нарезка осуществлялась в четко определенных местах. Иначе лента будет повреждена и не сможет работать;
Место для разрезания
- тип led;
- тип светодиодов;
- плотность размещения источников света.
Все перечисленные выше параметры необходимы для того, чтобы рассчитать потребляемую мощность светодиодной ленты, а именно, какой ток или сколько ампер она способно потреблять.
Расчет светодиодного резистора с использованием закона Ома
Закон Ома гласит, что сопротивление резистора R = V / I, где V = напряжение на резисторе (V = S – V L в данном случае), I = ток через резистор. Таким образом, R = (V S – V L) / I. Если вы хотите подключить несколько светодиодов одновременно – вы можете сделать это последовательно. Это снижает потребление тока и позволяет подключать одновременно большое количество светодиодов, например, в виде своеобразной гирлянды. Все последовательно соединенные светодиоды должны быть одного типа. Источник питания должен быть достаточно мощным и обеспечивать соответствующее напряжение.
Пример расчета: красный, желтый и зеленый светодиоды – при последовательном соединении требуется напряжение питания не менее 8 В, поэтому практически идеальным вариантом является батарея 9 В. V L = 2V + 2V + 2V = 6V (три диода, их напряжения складываются). Если напряжение питания V S равно 9 В, а ток диода = 0,015 А, то R = (V S – V L) / I = (9 – 6) / 0,015 = 200 Ом. Возьмите резистор со значением 220 Ом (ближайшее стандартное значение, которое больше).
Резистор для одного светодиода используется только для мощностей до 50-100 мВт. При более высоких мощностях эффективность схемы питания значительно падает.
Расчет резистора для светодиода при последовательно-параллельном соединении
Последовательно-параллельно светодиоды соединяют в осветительных приборах с высокой мощностью. Соединение универсально: используется и для постоянного, и для переменного тока. В таком случае последовательно соединённые цепочки светодиодов соединяют параллельно.
Нагрузочный резистор должен быть выбран с учётом того, что во всех параллельных ветках будет одинаковое напряжение. Поэтому для вычисления нужно вычислить только сопротивление одного резистора в любой цепи: R = (Un*ULED)/ ULED, где n — число светодиодов на ветке. Лимит по числу диодов на ветке находится по формуле: n = (U = ULED)/ULED. После проведения необходимых расчётов можно соединить диоды гибридным способом.
Общие характеристики и устройство сопротивления для светодиодов
Чтобы ответить на все поставленные вопросы, для начала попробуем разобраться в работе самого светодиода. Это токовый прибор, соответственно, он требует подачи определенного напряжения от источника.
Если источник дает напряжение выше, то светодиод попросту сгорает. Как раз во избежание такого эффекта при подаче тока и существует резистор, сопротивление которого необходимо рассчитать, выступающий для ослабления питания до нужного размера.
Резистор может быть подключен один на всю цепочку. Но подключение, при этом, должно быть последовательным.
В противном же случае, при параллельном подключении, которое, к слову, встречается значительно реже, светодиоды требуют каждый своего резистора.
Важно учитывать то,на какое напряжение рассчитан светодиод. Указывается, как правило, напряжение падения
Учтите, что оно высчитано довольно приблизительно. Это число играет роль при выборе и подборе резистора. Менее важную роль резистор играет только в случае самых современных моделей светодиодов ярко-белого или разноцветных оттенков. Их, по словам экспертов, можно подключать напрямую без опаски, так как они уже приспособлены к подаче энергии из источника и не выйдут из строя.
Что касается полярности, которую важно учитывать при подключении, резистор ее не имеет. Играет принципиальную роль внутреннее сопротивление
Учесть необходимо и номинальную мощность рассеивания, поскольку в случае превышения допустимого ее предела резистор перегревается и выходит из строя.
Некоторые светодиоды требуют резисторов нестандартных показателей. В продаже такие изделия найти очень сложно.
В этом случае стоит приобрести резистор большего сопротивления, чем тот, который получен в расчетах. Яркость свечения будет несколько снижена, но это не заметно, зато сам светодиод прослужит дольше.
Резистор для светодиодов, например на 12 вольт, может быть смонтирован самостоятельно. Однако в настоящее время имеются модели, где этот важный элемент уже встроен.
Примеры расчетов
Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.
Cree XM–L T6
В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM–L к источнику напряжения 5В. Cree XM–L с бином T6 имеет такие параметры: типовое U LED =2,9В и максимальное U LED =3,5В при токе I LED =0,7А. Узнать больше о данном светодиоде можно здесь. В расчёты следует подставлять типовое значение ULED, так как. оно чаще всего соответствует действительности.
R=(U-U LED)/I=(5-2,9)/0,7=3 Ом
Рассчитанный номинал резистора присутствует в ряду Е24 и имеет допуск в 5%. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Получается, что с учетом округления и допуска в 5% реальное сопротивление изменяется и вслед за ним обратно пропорционально меняется ток. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения.
Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.
Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.
Мощность, рассеиваемая резистором, составит:
P=I 2 *R=0,72*3=1,47 Вт
Вычислим КПД собранного светильника:
η= P LED /P= U LED / U=2,9/5=0,58 или 58%
Led smd 5050
По аналогии с первым примером разберемся, какой нужен резистор для smd светодиода 5050.
Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов. Подробные данные о smd 5050 можно найти здесь.
Если LED smd 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1В. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого smd 5050 с параметрами: типовое U LED =3,3В при токе одного чипа I LED =0,02А.
R=(5-3,3)/(0,02*3)=28,3 Ом
Ближайшее стандартное значение – 30 Ом.
P=(0,02*3)2*30=0,1 Вт
η=3,3/5=0,66 или 66%
Принимаем к монтажу ограничительный резистор мощностью 0,25Вт и сопротивлением в 30 Ом±5%.
