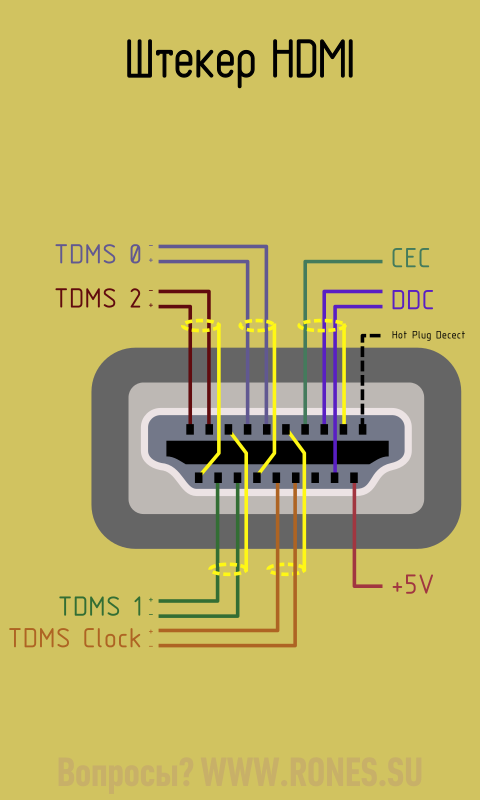

Распиновка hdmi кабеля

Изготовление кабеля своими руками

Изготовление кабеля HDMI в домашних условиях не составляет больших проблем. Основные особенности:

• максимальная длина кабеля составляет 10 м;
• hdmi распайка затруднена его небольшими размерами, может потребоваться дополнительная защита кембриком;

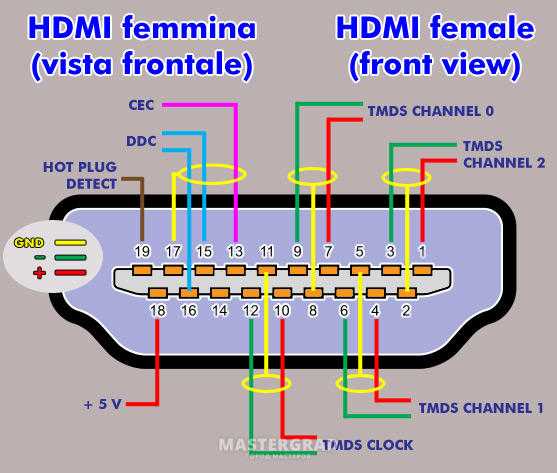

• нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.

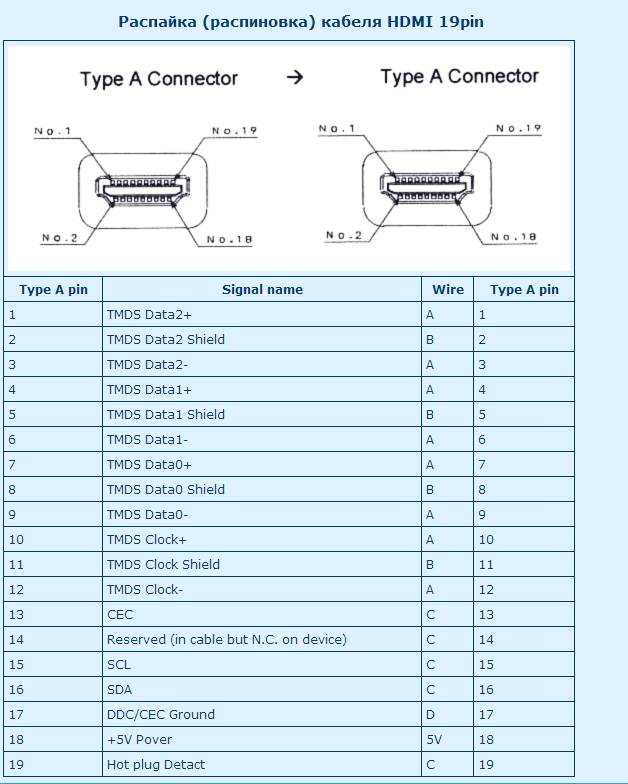

Сборку самодельного кабеля упрощают розетки hdmi с нумерованными контактами под обжимку.

Название разъема HDMI (High Definition Multimedia Interface) дословно переводится как Высокой Четкости Мультимедийный Интерфейс. В его разработке, в 2003 году, участвовало семь компаний: Philips, Hitachi, Thomson, Matsushita Electric Industrial, Silicon Image, Toshiba и Sony.

Разъем HDMI используется в качестве интерфейса для передачи несжатых цифровых видео и аудио сигналов высокого качества. HDMI интерфейс поддерживает передачу в максимальном разрешении видео и аудио сигналов таких форматов как DTS, LPCM, DVD-Audio, Dolby Digital, Super Audio CD и т.д. HDMI может иметь максимальную скорость передачи данных до 10,2 Гбит/сек (340 МГц). Интерфейс использует протокол TMDS.

Не смотря на то, что данный вид разъема поддерживает «горячее» подключение, то есть, нет необходимости отключать питание подключаемых устройств, для большей безопасности все же лучше перестраховаться и соединять устройства при выключенном питании, особенно при соединении телевизора с компьютером.

Спецификация HDMI определяет сигналы, протоколы, электрические интерфейсы и механические требования стандарта. Существует пять типов разъемов HDMI:

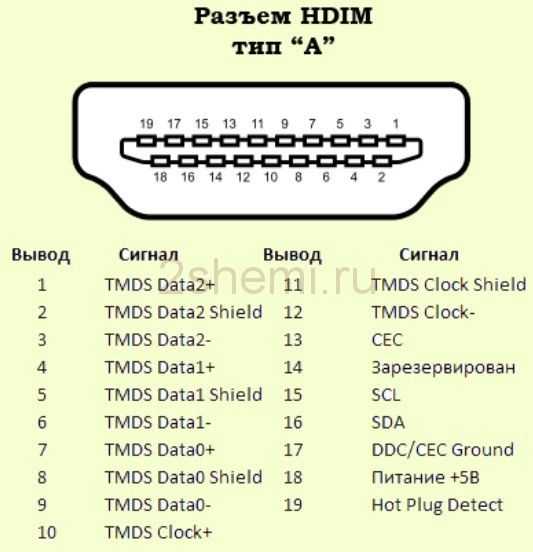

• Тип «A» — 19 контактов, спецификация 1.0

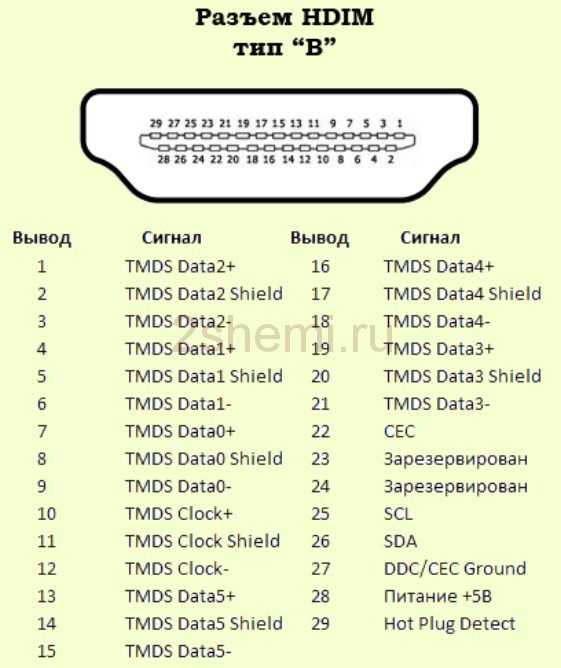

• Тип «B» — 29 контактов, спецификация 1.0
• Тип «C» — 19 контактов (mini), спецификация 1.3
• Тип «D» — 19 контактов (micro), спецификация 1.4
• Тип «E» — 19 контактов, спецификация 1.4

HDMI — медиа-интерфейс. Разновидности, типы разъёмов. Скорость передачи данных и версии HDMI.

HDMI (high definition media interface, аш-ди-эм-ай -рус.) – популярный мультимедиа интерфейс, по которому передаётся несжатый цифровой видео и аудио сигнал. Применяется для соединения ресиверов, плееров, рекордеров, видеокарт, мобильных устройств с устройствами отображения и воспроизведения.

Является своеобразным SCART-ом, только не аналоговым, а цифровым. Шифрует передаваемый контент, посредством технологии защиты контента высокого разрешения HDCP.

Позволяет передавать различное качество видео и звука, ограничений на этот счёт практически нет. Сигнал кодируется методом TMDS. Есть возможность передавать несжатый 8-ми канальный звук вплоть до качества однобитного (начиная с версии 1.2), Super—Audio CD.

TMDS позволяет:

• o Передавать звуковые данные до 8 каналов одновременно
• o Поддерживает все известные частоты дискретизации звука
• o Кодирование пикселов: YCrCb 4:4:4, RGB 4:4:4 , YCrCb 4:2:2
• o Передачу Аудио, Видео и служебной информации
• o Передавать частоту пикселов видео с частотой: от 25 МГц до 165 МГц (Type A), от 25 МГц до 330 МГц (Type B)

Разновидности разъёмов:

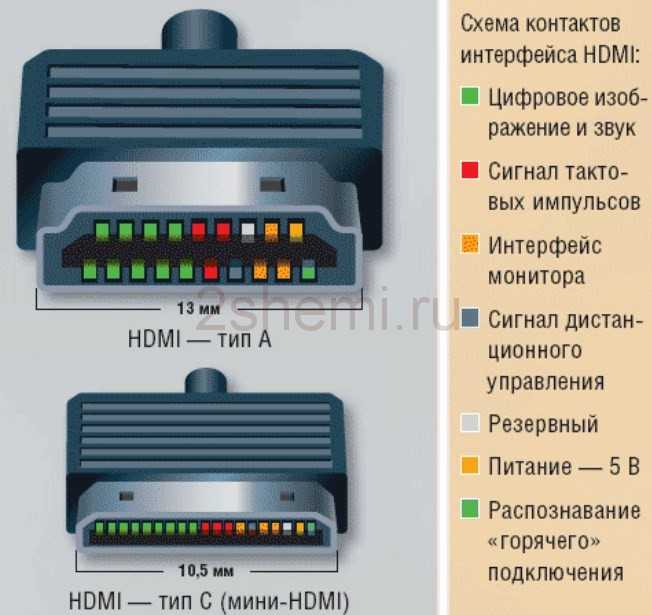

HDMI Type A – имеет 19 контактов, совместим с DVI—D (через переходник), что используется в большинстве мониторов и видеокарт, но не позволяет передавать аудиоданные из за ограничений DVI в возможности передавать звук.

HDMI Type B – имеет 29 контактов и обратно совместим с DVI—D Dual Link, через переходник. Позволяет передавать видеосигнал с качеством выше 1080p.

Mini HDMI (Type C) – уменьшенный вариант Type A, используемый в основном для мобильных устройств.

Micro HDMI (Type D) — стандарт для миниатюрной, тонкой портативной техники, такой как смартфоны, планшетные ПК. Совместим с обычным HDMI Type A, через кабель-переходник.

Версии:

1.0 – первая версия, поддерживающая передачу видео 1080p и 8-ми канального звука 192кГц24бит. Скорость передачи данных – 4.9 Гбитс. Дата выпуска – Декабрь 2002.

1.1 – добавлена защита, требуемая для воспроизведения звука с DVD дисков (DVD—Audio). Дата выпуска – Май 2004.

1.2 – поддержка однобитового аудио сигнала для воспроизведения Super—Audio CD, разработан HDMI Type A – для компьютерных источников и ЖК-дисплеев + другие улучшения совместимости. Дата релиза – Август 2005.

1.2a – добавлена поддержка CEC (набор инструкций для управления дистанционно).

1.3 — значительные изменения

Добавлена поддержка цвета (deep color, 30, 36, 48-битный цвет), вместо стандартного 24 битного.

Добавлена поддержка xvYCC цвета, а так же автоматической поддержки синхронизации аудио и видео контента.

Реализован — mini HDMI для мобильных устройств.

Добавлена поддержка стандартов звука — Dolby HD и DTS-HD.

Увеличена скорость до 10.2 Гбитс, за счёт увеличения частоты синхронизации со 165 до 340 Мгц.

Дата релиза – Июнь 2006.

1.41.4a — значительные изменения

Добавлена поддержка разрешений вплоть до 4096×2160(24Гц).

Добавлена поддержка 3D изображения.

Добавлена поддержка ARC(реверсного звукового сигнала).

Добавлена поддержка HEC (HDMI Ethernet Channel), для поддержки передачи по HDMI – сетевого трафика.

Улучшена поддержка 3D (для 1.4a), в частности добавлены обязательно поддерживаемые режимы, как для игр, фильмов, так и для телевидения.

Интерфейс очень чувствителен к качеству передающего кабеля. При хорошем качестве, можно использовать длину около 10 метров без потери скорости передачи данных. Желательно чтобы он был экранирован от помех и имел ферритовые кольца на входе и выходе.

Есть возможность использовать усилители сигнала с отдельным питанием, для передачи сигнала на расстояние до 40м.

Увеличенное разрешение видео

Введение спецификации HDMI 1.4 добавило поддержку чрезвычайно высоких разрешений видео, которые намного превышают популярное разрешение 1080p. 4K – это сокращение, обозначающее 4000 строк по ширине и 2000 строк по высоте, что примерно в четыре раза превышает разрешение дисплея 1080p. Термин фактически охватывает два формата:

• 3840 пикселей по ширине на 2160 пикселей по высоте;
• пикселей по ширине на 2160 пикселей по высоте.

4K дисплеи поставят высокопроизводительные системы домашних кинотеатров практически на один уровень с современными цифровыми проекторами, используемыми во многих кинотеатрах.

Сравниваем типы HDMI-кабелей

В руководствах к телевизорам и другим HDMI-устройствам обычно указано, какую версию протокола они поддерживают. Кабели HDMI продаются под следующими наименованиями:

HDMI Standard

• Разрешение составляет 720p с частотой 60 Гц или 1080i с частотой 60 Гц.
• Скорость передачи — не менее 1,782 Гбит/с.
• Поддерживаются все версии HDMI до 1.3.

HDMI High Speed

• Разрешение 2160p (4К) с частотой 30 Гц.
• 3D-контент передается в Full HD.
• Технология Deep Color увеличивает глубину цвета.
• Скорость передачи — не менее 8,16 Гбит/с.
• Поддерживаются все версии HDMI до 1.4.

HDMI Premium High Speed

• Разрешение 4K UHD с частотой 60 Гц.
• 3D-контент передается также в UHD.
• Поддерживаются HDR и 32 аудиоканала.
• Скорость передачи — 18 Гбит/с.
• Поддерживаются все версии HDMI д о 2.0.

HDMI с Ethernet

Если в наименовании HDMI-кабеля присутствует термин Ethernet, это значит, что с его помощью можно установить подключение к интернету. Такой HDMI-кабель способен полностью заменить сетевой Ethernet-провод.

Подключение ноутбука к телевизору через HDMI

Этот вариант подключения во многом очень похож на предыдущий. Вам также понадобится HDMI-кабель, а также наличие соответствующих разъёмов как на телевизоре, так и на корпусе ноутбука. HDMI-подключение выводит не только изображение, но и звук, что позволяет не заморачиваться над этим вопросом.

Если на каком-то из устройств нет нужного разъёма, то можно использовать различные переходники. Однако в таком случае процесс настройки может сильно усложнится, а качество выводимого сигнала скорее всего будет ниже, чем при подключении «на прямую».

Подключение

Здесь нет ничего сложного. Просто возьмите и воткните один конец HDMI-кабеля в порт на телевизоре. По аналогии установите его в соответствующий интерфейс на ноутбуке. Обычно крепление происходит максимально плотно, поэтому дополнительных фиксаторов не предусмотрено ни конструкцией самих разъёмов, ни конструкцией кабелей.

Настройка HDMI-подключения

Здесь всё обстоит практически аналогичным образом, что и с подключением по VGA-кабелю. Телевизор настраивается так:

1. На пульте дистанционного управления нажмите на кнопку «Input», чтобы открыть список доступных вариантов вывода сигнала на экран телевизора. На некоторых пультах нужная кнопка может отсутствовать. В таких случаях нужно использовать кнопку «Source». Иногда она может не иметь буквенного обозначения, а быть обозначенной в виде иконки квадрата со стрелкой.

После использования кнопки сигнал может начать передаваться автоматически. Однако чаще всего перед пользователем появится меню, где предлагается выбрать вариант для передачи сигнала. В этом случае нужно использовать кнопки со стрелками на пульте. Укажите вариант «HDMI» или «Computer».

Теперь настройка компьютера:

1. Обычно после того, как вы настроите телевизор, изображение с дисплея ноутбука будет дублироваться на экран телевизора. Однако, если оно не появилось или появилось в не таком виде, каком вам хотелось бы, то придётся прибегнуть к настройкам ноутбука. Нажмите правой кнопкой мыши по пустому пространству на «Рабочем столе».
2. Из контекстного меню выберите вариант «Разрешение экрана».

В графе «Дисплей» выберите ваш телевизор.
Если вас не устраивает выводимое на экран телевизора разрешение, то укажите его в специальной графе, носящей соответствующее название.

Теперь кликните по пункту «Вывод изображения на второй экран». Также можно использовать сочетание клавиш Win+P, которая произведёт вызов нужного окна.

Здесь выберите вариант передачи изображения.

Так же не стоит забывать, что HDMI поддерживает возможность передачи звука без каких-либо дополнительных кабелей. Такое часто происходит при устаревших драйверах или если для подключения используются кабели 2010 и более раннего года выпуска. Процесс настройки звука при таком типе подключения происходит так:

Обратите внимание на иконку звука, что расположена в «Панели уведомлений». Здесь ещё отображается текущая раскладка, время и т.д. Кликните правой кнопкой мыши по иконке звука.
В контекстном меню выберите вариант «Устройства воспроизведения».

Кликните правой кнопкой мыши по иконке звука.
В контекстном меню выберите вариант «Устройства воспроизведения».

Откроется окошко со списком всех устройств вывода звуковых данных с ноутбука: наушники, колонки, динамики и т.д. Там же должна быть иконка с телевизором. Если она не появилась, то проверьте правильно и корректность подключения HDMI-кабелей. Когда на ТВ выводится изображение с ноутбука должна всегда быть эта иконка.
Нажмите по этой иконке правой кнопкой мыши. В появившемся контекстном меню выберите пункт «Использовать по умолчанию».

Примените настройки с помощью соответствующей кнопки и нажмите на «Ок». После этого звук должен начать воспроизводиться без проблем.

Ещё одна распространённая проблема – это когда иконка телевизора появилась, но она подсвечена серым цветом. Это может свидетельствовать о двух проблемах:

• Ноутбук просто неправильно распознал телевизор. В этом случае нужно выполнить перезагрузку, не отключая при этом HDMI-кабель. После перезагрузки всё должно нормализоваться;
• Если этого не произошло, то скорее всего у вашей звуковой карты устарели драйвера. Обновите их. В контексте данной статьи этот процесс рассмотрен не будет, так как это тема отдельной статьи.

Несколько простых советов по выбору и использованию кабеля

В первую очередь определимся с выбором одного из четырех типов HDMI кабеля. Принципиальный выбор происходит между HIGH SPEED (дороже и лучше) или STANDART (дешевле и несколько хуже). Дальнейшее проще – следует определиться, нужно ли подключение к Интернету или локальной компьютерной сети ваших компонентов. В таком случае компоненты ОБЯЗАНЫ поддерживать HDMI 1.4 с Ethernet, иначе обмен данными по HDMI будет невозможен . И вновь есть два варианта, различных по качественным возможностям, – HIGH SPEED with ETHERNET (лучше) или STANDART with ETHERNET (дешевле).

На упаковке кабеля может быть предоставлена информация о гарантированной дальности передачи сигнала 1080р, и тут все просто: чем дальше – тем лучше. Проводники кабеля должны быть максимального сечения, но эту информацию на упаковке обычно не указывают. Оценить качество кабеля можно и по некоторым косвенным признакам. В общем случае – чем более толстый и более жесткий кабель, тем лучше передача звука и изображения. Этому, на первый взгляд неоднозначному критерию, имеется довольно серьезное физическое обоснование (про это во второй части статьи).

Будет интересно Катушка тесла (Трансформатор) самостоятельная сборка собственными силами

Особо хочу остановиться на выборе кабеля для закладки в стену или потолок: техника очень быстро эволюционирует и имеет смысл закладывать кабель только с максимальной пропускной способностью – HIGH SPEED или HIGH SPEED with ETHERNET.

Никогда не коммутируйте компоненты по HDMI при включенном оборудовании, это может вывести его из строя! Не допускайте резких перегибов кабеля, т.к. это приводит к изменению волнового сопротивления и может в ряде случаев нарушить передачу сигнала.

HDMI-кабели: как это сделано

В кабелях HDMI используются 19-контактные разъемы трех типов: самый массовый полноразмерный HDMI (тип A), mini-HDMI (тип C) и миниатюрный micro-HDMI (тип D), служащий для подключения компактных девайсов. Иногда можно встретить тип «B» с 29-ю контактами для подключения к дисплеям ультравысокого разрешения, а также защищенные от влаги/грязи коннекторы типа «E» с фиксатором (их часто используют в автомобиле).

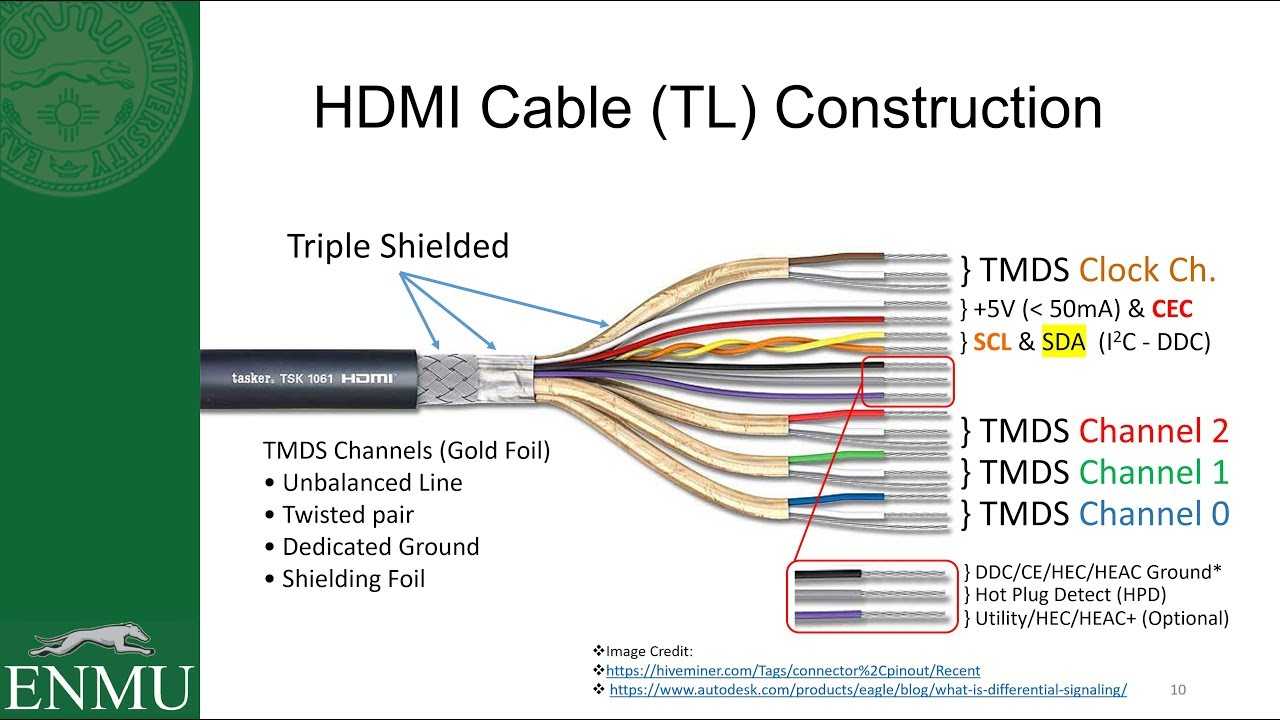

Стандартный HDMI-шнур, как правило, включает в себя 4 витые пары (каждая с импедансом в 100 Ом, собственным экраном и дренажным проводником), которые передают данные и сигналы синхронизации. Неэкранированная витая пара — протокол DDC для передачи служебных данных между видеоадаптером и ТВ/монитором. Отдельные провода служат для питания и сигналов управления, а для опциональных фишек вроде ARC и Ethernet-канала HEC (HDMI Ethernet Channel, 100 Мбит/с) могут использоваться дополнительные линии.

Для упаковки и перевозки AV-посылок, т.е. для кодирования и передачи информации здесь используется протокол дифференциальных сигналов с минимизированными переходами TMDS. Охраняет «почтовых курьеров» профессиональный «телохранитель» — одолженная у корпорации Intel технология HDCP («протокол защиты широкополосных цифровых данных»), которая защищает контент от копирования, т.е. пиратства.

Традиционно проводники оснащаются диэлектриком из полипропилена, HDPE и т.п. Вся эта конструкция укутывается экраном из алюминиевой фольги или алюминированного майлара, а сверху укладывается медная экранирующая оплетка и защитная оболочка. Например, в HDMI-кабелях Monster сами проводники изготовлены из бескислородной меди OFC высокой степени очистки, а 4-уровневое экранирование призвано устранить любые внешние помехи. Также хорошей практикой считается золотое покрытие соединений. В этом месте обычно принято смеяться над «золотыми проводами», но на самом деле причина позолоты банальна донельзя. Золото, уступая меди в проводимости, при длительной эксплуатации ведет себя абсолютно инертно и не окисляется.

Вернусь к истории HDMI. Первая версия получилась вундеркиндом с весьма полезными талантами: достаточно миниатюрный разъем, умение одновременно транслировать HD-видео и многоканальное аудио, а также качественная передача цветового пространства YCbCr. В качестве бонуса имелся управляющий протокол CEC, способный объединить несколько HDMI-устройств в единую управляемую систему. Простота и удобство использования, а также поддержка передачи цифрового HD-аудио и HD-видео одним кабелем и превратили HDMI в настоящего героя нашего времени.

Показатель пропускной способности делит HDMI-кабели на стандартные (Standard, «категория 1», не пропускают картинку выше разрешения 1080i и 720p) и высокоскоростные (High Speed, «категория 2», передают 4K и 3D)

Длина HDMI-кабеля обычно составляет от 1 до 3 метров, но может достигать даже 15 м, если используются качественные материалы и элементы конструкции, и, что особенно важно, более толстые проводники

Следите за обозначениями: 24 AWG — указывает на площадь сечения 0,205 мм2 (Это очень хорошо! Такой кабель сможет передать сигнал при длине до 15 метров), а 28 AWG — всего 0,081 мм2 (традиционно до 5 метров у шнуров 1-ой категории). Учтите, что AWG — это американский система маркирования толщины проводов, и чем цифра меньше, тем кабель толще. Однако в случае использования более длинных кабелей для получения изображения без артефактов и искажений придется использовать усилитель сигнала. Высокоскоростные кабели могут передавать видеосигнал в самом высоком разрешении, но на меньшие расстояния.

Распиновка HDMI разъема на тюльпан RCA

Создание переходника возможно и в случае с использованием тюльпана. Применяется данный переходник не так часто, а в продаже стоит он не так и дорого. Поэтому лучше приобретать готовый продукт, чем возиться с изготовлением самодельного прибора. Тем не менее и это возможно. Мы не зря приводили выше разделение контактов по цветам. Каждый из цветов – свой канал в системе RGB. Это может помочь в создании переходника на тюльпан RCA. Каждая цветовая группа соединяется с соответствующим «тюльпаном», а звук выводится отдельно.

Стоит отметить, что формат данных в двух разъемах разный, а потому рекомендуется использовать покупные адаптеры, содержащие в себе конвертирующие платы.

HDMI 2.0

HDMI Forum, организация, занимающаяся разработкой стандарта HDMI, объявила о введении версии 2.0 спецификации HDMI – событие прогнозируемое и давно ожидаемое, поскольку аудио- видео индустрия уверенно шагает в направлении 4K/UltraHD, и новые устройства нуждаются в стандартизированной поддержке этого современного формата. Новые функциональные возможности включают:

• /60, (2160p), что даёт в четыре раза лучшую чёткость, чем разрешение видео 1080p/60;
• поддержка до 32 аудиоканалов;
• частота дискретизации до 1536 кГц для наивысшего качества воспроизведения аудио;
• одновременная передача двух видеопотоков на один экран для нескольких пользователей;
• одновременная передача многопотокового звука для нескольких пользователей (до 4);
• поддержка широкоугольного театрального соотношения сторон изображения (21:9);
• динамическая синхронизация аудио- и видеопотоков;
• дополнения CEC (шина обмена данными), обеспечивающие расширенное управление бытовыми электронными устройствами через единую контрольную точку.

Одной из основных особенностей HDMI 2.0 является упор на стремительно увеличивающееся количество новых 4K-дисплеев и вариантов 4K-контента. Чтобы вывести поддержку 4K за рамки 24 кадр/с (максимум для HDMI 1.4b), пропускная способность HDMI 2.0 увеличена до 18 Гб/с (10,2 Гб/с — показатель HDMI 1.4b). При HDMI 2.0 видео 4K будет поддерживать частоту 50 или 60 кадр/с.

HDMI 2.0 обратно совместим с более ранними версиями спецификации HDMI и не требует использования новых кабелей или новых разъёмов. Поточная версия высокоскоростных кабелей HDMI (Category 2) обеспечивает повышенную пропускную способность.

То, что обновлённая спецификация предоставляет столь внушительные возможности, вовсе не означает, что производители кинутся сломя голову их реализовывать. HDMI 2.0 — это, скорее, дорожная карта, задел на будущее для разработчиков, стремящихся находиться в авангарде новых технологий. Не менее интересным остаётся вопрос, какие нововведения HDMI 2.0 производители единодушно одобрят и поддержат.

Основной движущей силой HDMI является организация HDMI Forum, в которую входят 88 компаний-производителей бытовой электроники. Массовый выпуск устройств, поддерживающих HDMI 2.0, ожидается уже в этом году.

Название HDMI (High Definition Multimedia Interface) дословно переводится как Высокой Четкости Мультимедийный Интерфейс. Стандартный HDMI кабель состоит из 19 проводов. Зная схему распиновки кабеля, можно подключить к нему HDMI розетку или починить обрыв провода, заменить поврежденный разъем. Нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.

HDMI используется в качестве интерфейса для передачи несжатых цифровых видео и аудио сигналов высокого качества. HDMI интерфейс поддерживает передачу в максимальном разрешении видео и аудио сигналов таких форматов как DTS, LPCM, DVD-Audio, Dolby Digital, Super Audio CD и т.д. HDMI может иметь максимальную скорость передачи данных до 10,2 Гбит/сек (340 МГц). Интерфейс использует протокол TMDS.

Дорогой или дешевый кабель? Почему?

Теория это, конечно, хорошо, но Вашей видеокарте или монитору она по барабану, ведь ей нужен реальный кабель, который можно взять и подключить. И вот тут начинаются различные ухищрения со стороны производителей, дабы вытянуть побольше денежных средств из карманов доверчивых пользователей. Мы же Вам всегда говорим: «Доверяй, но разбирайся сам!».

Думаю, что в ходе прочтения статьи, до сего момента у Вас возник вопрос: если HDMI – это некий стандарт, то разве сие не означает, что все подобные кабели должны эффективно выполнять одну и ту же работу по передаче сигнала независимо от их стоимости?

И, если таки в спецификации указано, что это кабель стандарта 1.4, то значит он должен удовлетворять своим требованиям и техническим характеристикам паспорта вообще независимо от цены, т.е

не очень таки важно, стоит он 100, 250 или 1000 рублей

Что ж, вопрос вполне резонный и чтобы ответить на него, капнем немного вглубь и вбок

HDMI работает с цифровыми сигналами и, следовательно, между соединенными кабелем двумя устройствами «путешествует» только последовательность из нулей и единиц (и, так сказать, ничего более). А это значит,  что если кабель не «битый» и выполнен по стандарту, то, по логике, он должен передать точно такой же сигнал, какой получил на приемном конце.

Тогда в чем подвох? Почему существует HDMI кабель сверхдорогой с различными напылениями (золотыми и т.п.), дополнительными обмотками, экранами и прочими штуками Что, дурят нас таки? Сейчас узнаем.

Что такое HDMI-интерфейс

Разъёмом HDMI оборудованы ТВ, мониторы, лэптопы, медиаплееры, системные блоки, консоли. Интерфейс поддерживает следующие разрешения: 1920×1080, 2560×1440, 4K. Появление HDMI позволило существенно увеличить функциональные возможности техники. Одним из главных преимуществ является одновременная передача звука и картинки, поэтому отпадает необходимость использования большого количества различных шнуров.

Аббревиатура HDMI расшифровывается как мультимедийный интерфейс высокой чёткости. Интерфейс обеспечивает передачу цифрового контента с максимальным разрешением. Через разъём осуществляется передача аудио. Контент защищён от пиратства. Это шаг в направлении борьбы с пиратством.

Интерфейс полностью вписывается в регламент защиты цифрового контента. HDMI имеет большое количество видов и типов. Все оптимизированные версии обладают определёнными улучшениями. Поэтому обновлённые спецификации разъёма – совершенный продукт. Далеко не всегда кабель HDMI входит в базовую комплектацию техники. Не исключено, что пользователю предстоит купить шнур отдельно.

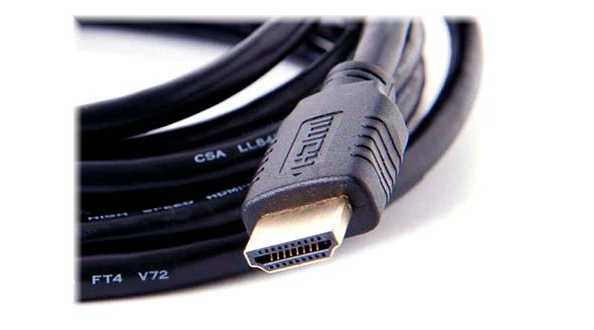

Как выглядит HDMI-шнур? Обыкновенный шнур, длина которого варьируется в диапазоне 3-5 метров. Существуют и более длинные версии. Производители предлагают пользователям провода с различной оболочкой, например, усиленная защита от механического воздействия. Некоторые версии оснащены ферритовыми кольцами. Они препятствуют появлению помех.

История HDMI-выхода

Интерфейс HDMI был официально признан в 2002 году. Над внедрением этого разъёма работали многие популярные производители техники: Philips, Sony, Toshiba и другие бренды. Для чего создавался разъём HDMI, ведь были и другие интерфейсы? Главная особенность – этот порт был на 100% цифровым, а также он обеспечивал трансляцию картинки и воспроизведение звука одновременно.

Новый разъём гарантировал передачу контента с максимальным разрешением. Один кабель заменил сразу несколько проводов. Пользователям внедрение нового стандарта облегчило жизнь. Сегодня все знают,что такое разъём HDMI, и для чего используется этот порт.

Отличие HDMI от других выходов

Ключевое отличие – улучшенная скорость передачи информационного потока. Через кабель обеспечивается передача контента в высоком разрешении. Аудиосигнал передаётся через 8 каналов 24-битного звука с частотой 192 кГц. Это свидетельствует о качественном звучании. Абсолютно все разновидности разъёмов HDMI передают картинку и звук одновременно.

HDMI 2.1

Версия 2.1 была анонсирована в начале 2017 года, но не была доступна для лицензирования и внедрения до ноября 2017 года. Продукты, включающие несколько или все функции HDMI версии 2.1, стали доступны начиная с года выпуска 2019.

HDMI 2.1 поддерживает следующие возможности:

• Разрешение видео и поддержка частоты кадров: до 4K 50/60 (кадр/с), 4K 100/120, 5K 50/60, 5K 100/120, 8K 50/60, 8K 100/120 , 10K 50/60, 10K 100/120.
• Поддержка цвета: Широкая цветовая гамма (BT2020) , 10, 12 и 16 бит.
• Расширенная поддержка HDR: Хотя Dolby Vision, HDR10 и Hybrid Log Gamma уже совместимы с HDMI 2.0a/b, HDMI 2.1 поддерживает любые будущие форматы HDR, которые могут не поддерживаться версией HDMI 2.0a/b.
• Поддержка аудио: Как и в случае с версией 2.0 и 2.0a, все используемые форматы объемного звука совместимы. HDMI 2.1 также добавляет eARC, который представляет собой обновление Audio Return Channel, которое обеспечивает расширенные возможности аудиоподключения для иммерсивных форматов объемного звука между совместимыми телевизорами, ресиверами для домашнего кинотеатра и звуковыми панелями. EARC совместим с Dolby Digital Plus , Dolby TrueHD , Dolby Atmos , DTS-HD High-Resolution Audio/DTS HD-Master Audio и DTS: X.
• Поддержка игр: поддерживается переменная частота обновления (VRR). Это позволяет процессору трехмерной графики отображать изображение в момент его рендеринга, обеспечивая более плавный и более детальный игровой процесс, включая уменьшение или устранение задержек, заиканий и разрывов кадров.
• Поддержка кабеля: пропускная способность увеличена до 48 Гбит/с. Для доступа ко всем возможностям устройств с поддержкой типа интерфейса 2.1 требуется кабель HDMI, поддерживающий скорость передачи 48 Гбит/с.

Соединение проводников

Другая ситуация – целостность HDMI нарушена примерно посредине или необходимо из двух коротких сделать один длинный кабель. Тут проще спаять кабели HDMI между собой, подпаивая проводник к проводнику.

Прежде всего, надо отрезать незадействованные коннекторы HDMI или разрезать провод в месте нарушения целостности токопроводящих жил. В результате получится два провода с разъемом на одном конце.

На местах разреза наружный слой изоляции снимается на расстояние 3-4 см. Под ней расположена оплетка экрана, армирующая нить и проводники, защищенные слоем фольги. Экран аккуратно расплетается и отодвигается к краю изоляции, его надо будет заново спаять! Он обеспечивает высокое качество сигнала HDMI и гарантирует отсутствие помех.

Сами проводники можно условно разделить на витые пары (сплетенные между собой провода) и одиночные жилы. Все они отличаются по цвету, но у разных производителей цветовая гамма варьируется, тут на помощь придет мультиметр.

Проще начинать работу с парных проводников. С провода снимается изоляция на 1-2 мм, надевается термоусадка, подходящего диаметра. Далее провода необходимо попарно спаять. По ходу работы с помощью паяльного фена выполняется усадка изоляционных трубок.

Готовые пары обматываются изолентой, чтобы не путаться. После этого надо спаять оставшиеся одиночные проводники. Для их изоляции также используются трубочки теплоусадочной изоляции. Полученный жгут обматывают изолентой.

Кроме токопроводящих жил, необходимо восстановить целостность и экранирующей оплетки. Для этого используется кусок плетеного экрана. Его надо спаять с экраном кабеля, плотно виток к витку намотать на место соединения проводов. Останется только спаять новый экран с обмоткой другой части кабеля. Чтобы придать шнуру HDMI завершенности, его изолируют. Это можно выполнить с помощью обычной изоленты.

Что такое HDMI интерфейс?

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А DVI не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Виды HDMI-кабелей

Интерфейс классифицируется на типы и виды в соответствии с определёнными критериями. Начнём с типов разъёма, их пять:

Виды HDMI-разъёмов рассмотрели. Что касается кабелей, то они классифицируются следующим образом:

Это основные классификации кабеля и разъёма HDMI, но есть также несколько дополнительных способов разделения популярного интерфейса на версии.

Версии HDMI-кабелей

В период с 2002 по 2019 год было выпущено множество версий интерфейса. Разработчики активно совершенствовали HDMI, улучшая определённые аспекты передачи данных. На современном рынке можно приобрести следующие версии кабеля:

Необходимо также внимательно изучить типы соединителей.

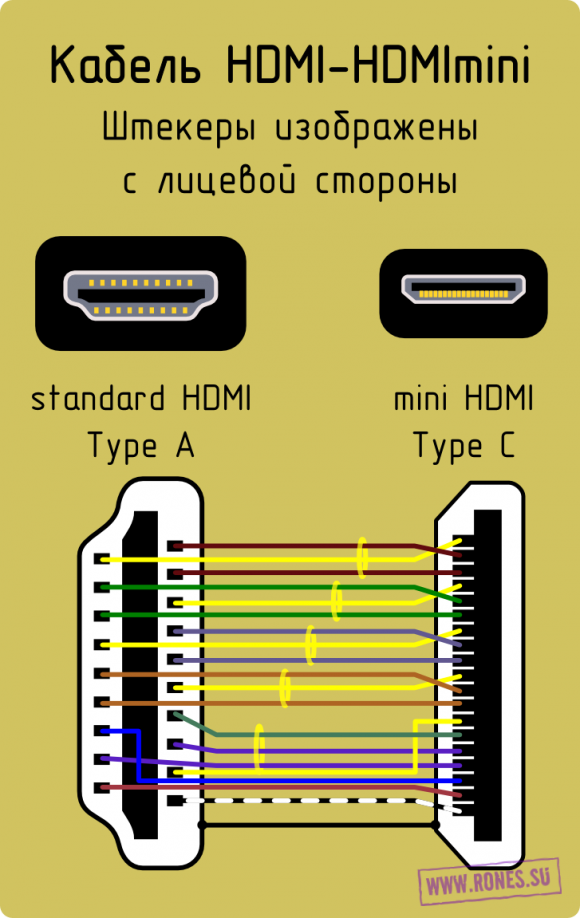

Кабель mini HDMI

Основное назначение mini HDMI-кабеля – синхронизация с портативной техникой: фотоаппараты, видеокамеры, смартфоны, планшеты. Все эти устройства оснащены уменьшёнными разъёмами micro и mini. Что касается функциональных возможностей, то эти кабели ничем не отличаются от стандартной версии. Разница заключается лишь в уменьшённых размерах, что является преимуществом.

Разъём для кабеля mini HDMI также встречается в некоторых GPU-модулях. Незначительные габариты интерфейса позволяют разработчикам оснастить видеокарту также входом DVI. Миниатюрные порты крайне редко встречаются на классических медиаплеерах и телевизорах.

Совместимость HDMI с другими выходами и переходники к ним

HDMI-кабель можно использовать для подключения техники, которая оснащена более старыми интерфейсами. В первую очередь это касается DVI и VGA. Однако для подключения кабеля к устройству потребуется специальных переходник. Например, в продаже встречаются даже переходники USB-HDMI. Поэтому сегодня любой прибор можно без лишних проблем подключить к телевизору. Самые популярные переходники:

У пользователей не возникнет трудностей с настройкой подключения.

От чего зависит качество передачи сигнала по HDMI

Скорость передачи данных указана в спецификациях интерфейса и кабеля. На этот показать влияет длина и качество шнура. Большая длина провода требует специального сечения с использованием проводников из меди. Большой диаметр – ещё один показатель высокой скорости передачи данных.

Предположим, длина кабеля – 10 метров, а толщина – 8 миллиметров. Это хорошие показатели. Если длина увеличивается до 15-20 метров, то толщина должна быть не менее 9-10 миллиметров. Улучшенные изоляционные свойства и соблюдение правил эксплуатации обеспечивают отсутствие потери качества в процессе передачи сигнала.

Преимущества и недостатки HDMI-интерфейса

Список сильных и слабых сторон изменяется в зависимости от версии разъёма HDMI. Если обобщить, можно выделить следующие преимущества:

Недостатки практически отсутствуют. Если правильно подобрать толщину и длину кабеля, то помех не будет. Поэтому необходимо учитывать этот момент с целью обеспечения воспроизведения качественного изображения.

Актуальность HDMI-интерфейса

Выход HDMI на протяжении длительного отрезка времени остаётся востребованным. Появление новых моделей техники только способствует поддержанию актуальности этого интерфейса. Разработчики обновляют кабель и разъём, внедряя полезные дополнения, например, поддержку воспроизведения контента в максимальном разрешении.

Многие пользователи отдают предпочтение этому интерфейсу, поскольку он транслирует звук и видео. Наличие большого количества переходников для синхронизации через HDMI-техники с более старыми разъёмами также способствует сохранению актуальности.
