СИП — (Самонесущий изолированный провод) — скрученные в жгут изолированные жилы со светостабилизированным пластикатом, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. Выполняется по ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»
СИП подразделяется на 4 исполнения:

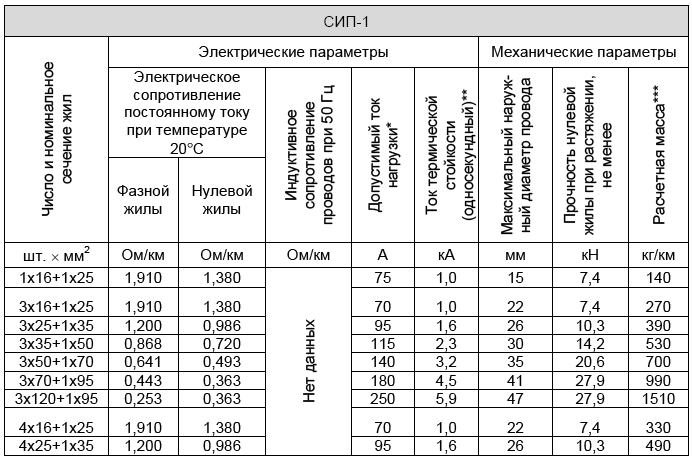

СИП-1Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»СИП-2Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской ФедерацииГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»СИП-3Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Прокладка производится в соответствии с (7 издание, раздел 2 гл.2.5)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»Конструкция кабеля СИП-3:Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава , вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена .
СИП-4Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»

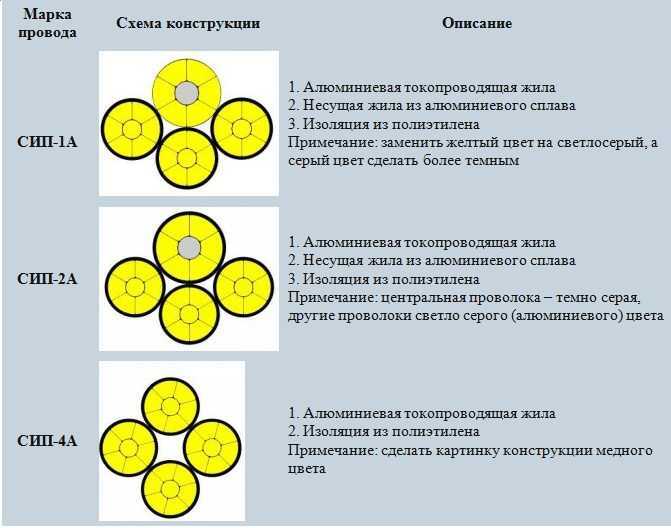

Конструкция и состав СИП
Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.
Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.
В целом СИП состоит из следующих компонентов:
- токопроводящие жилы;
- сердечник из стальной проволоки;
- полиэтиленовая оболочка повышенной прочности.
Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.
В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).
Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:
- СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
- СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
- СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.

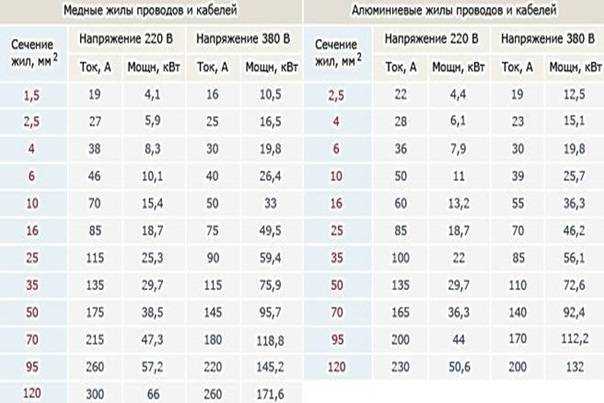

Технические характеристики кабеля СИП 2
Производится провод сип 2 со следующими техническими характеристиками:
- число токопроводящих жил может быть от 1 до 4;
- сечение находится в диапазоне 16-120 мм2;
- нулевая жила выполняется из сплава алюминия и имеет стальной сердечник;
- номинальное напряжение – 0,6-1 кВ;
- материал изоляции – светостабилизированный силанольносшитый полиэтилен;
- относительная влажность среды эксплуатации – до 98%;
- минимальный радиус изгиба – 10D, где D – диаметр провода;
- разрешается монтаж провода при температуре не менее -20°С;
Температурные параметры:
- Температурный диапазон эксплуатации – -60°С – +50°С. Благодаря таким свойствам, можно использовать кабель при прокладке электрических сетей в холодной климатической зоне;
- Допускается нагрев в течение 8 часов до +90°С;
- Допускается кратковременный нагрев до 130°С;
- Допустимая температура короткого замыкания – +250°С.
Внимание! Во время эксплуатации возможен нагрев до 90°С. В сутки его разрешается допускать не более чем на 8 часов, в год – не более 100 часов и за весь период работы – не более 1000 часов. Гарантийный срок эксплуатации – не менее 3 лет, срок эксплуатации должен быть не менее 40 лет
Гарантийный срок эксплуатации – не менее 3 лет, срок эксплуатации должен быть не менее 40 лет.
Прочностные характеристики СИП 2
Номинальное сечение нулевой и основной жил, мм2 | Прочность жилы при растяжении, кН, не менее |
---|---|
25 | 7,4 |
35 | 10,3 |
50 | 14,2 |
70 | 20,6 |
95 | 27,9 |
120 | 35,2 |
150 | 43,4 |
185 | 53,5 |
240 | 69,5 |
В зависимости от количества жил и их сечения, кабели имеют разный вес и диаметр.

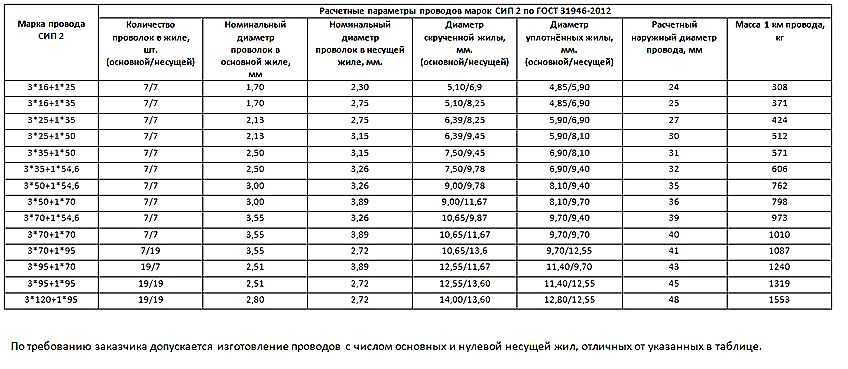

Характеристика диаметра и массы провода СИП 2
Число и сечение жил | Наружный диаметр провода, мм | Масса 1 км провода, кг |
---|---|---|
1х16 + 1х25 | 16,4 | 167 |
3х16 + 1х25 | 24,1 | 307 |
3х25 + 1х35 | 27,1 | 424 |
3х35 + 1х50 | 30,8 | 570 |
3х50 + 1х50 | 34,1 | 729 |
3х50 + 1х70 | 36,1 | 799 |
3х70 + 1х70 | 40,0 | 1010 |
3х70 + 1х95 | 41,8 | 1086 |
3х95 + 1х70 | 44,2 | 1247 |
3х95 + 1х95 | 45,9 | 1323 |
3х120 + 1х95 | 48,1 | 1545 |
3х150 + 1х95 | 50,9 | 1812 |
3х185 + 1х95 | 55,0 | 2162 |
3х240 + 1х95 | 59,6 | 2652 |
4х16 + 1х25 | 24,1 | 377 |
4х25 + 1х25 | 27,1 | 522 |
Преимущества и недостатки
В России наибольшей популярностью пользуются провода типов СИП-2, 2А и 4.
При этом пользователи особенно ценят следующие положительные стороны проводки:
- Надежное энергообеспечение помещений в любых климатических условиях.
- Снижение затрат на эксплуатацию за счет более прочной конструкции и большого срока службы.
- Нет необходимости в широких просеках в лесных массивах.
- Отсутствие налипания снега и образования льда на поверхности. Поверхность кабеля не имеет неровностей, что не позволяет задерживаться воде.
- Простая технология монтажа по фасадным частям зданий. В случае необходимости могут применяться столбы упрощенной конструкции, без системы траверс и изоляторов.
- Низкое реактивное сопротивление провода снижает потери электроэнергии при передаче. Например, фазная жила кабеля 2х16 способна выдерживать ток до 100 А (при применении изоляции из сшитого полиэтилена).
- Возможность подключения новых потребителей без обесточивания сети.
- Сложность несанкционированного подключения. Связано с тем, что для врезки требуется специальное оборудование, которое будет сразу обнаружено.
- Безопасность монтажа и отсутствие большого числа скруток и проводов на столбах и фасадах.
- Возможность совместной прокладки с проводами низкого напряжения, что уменьшает количество изоляторов, траверс и столбов.
К недостаткам самонесущей проводки относятся:
- Более высокая стоимость, чем у обычных голых проводов типов А и АС.
- Поскольку технология применения кабелей СИП является новой, то во многих региональных сбытовых компаниях может отсутствовать нормативная документация и обученный работе с самонесущими кабелями персонал.

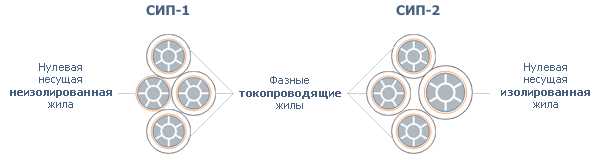

Маркировка и расшифровка типов СИП
В соответствии с действующим стандартом ГОСТ 31946-2012 различают кабели СИП следующих категорий:
- с голой несущей жилой, изделия обозначаются СИП-1;
- с нанесением изолятора на несущий проводник (СИП-2);
- силовой, с дополнительной защитной изоляцией (СИП-3);
- лишенные несущего проводника (СИП-4).
Все перечисленные провода СИП могут поставляться в герметизированном исполнении, что приводит к появлению литеры Г в обозначении.
В соответствии со стандартом различают два вида самонесущих кабельных изделий:
- изолированного типа, предназначенные для обустройства воздушных линий с напряжением до 1000 В;
- защищенные, служащие для высоковольтных магистралей 10-20 или 35 кВ.
Также стандарт оговаривает следующие параметры:
- число основных жил — от 1 до 4;
- значение сечения токопроводящих элементов выбирается из ряда — 16/25/35/50/70/95/120/150/185/240 мм2;
- сечение проводящих напряжение элементов в случае отсутствия несущего проводника — 16/25 мм2;
- площадь нулевого провода — 25/35/50/54,6/70/95 мм2.
Для маркировки проводов применяется несколько методик:
- при использовании цветовой маркировки жил, она наносится на внешнюю поверхность в виде полос с шириной не менее 1 мм;
- нулевой самонесущий провод как правило имеет изоляцию синего цвета различных оттенков (в зависимости от изготовителя);
- на изоляцию нанесены кодовые обозначения, состоящие из цифр и букв, выдавленных на поверхности материала;
- стандарт оговаривает размер шрифта для маркировки, который не должен быть меньше 5 мм по высоте и 2 мм по ширине;
- кодовая маркировка повторяется по длине кабеля через каждые 500 мм, при этом на нулевой жиле символика не наносится.
Завод-изготовитель обязан маркировать изделия СИП устойчивой краской, которая должна сохранять свой внешний вид под длительным воздействием ультрафиолетового излучения. Это упрощает подсоединение новых потребителей к существующей линии.

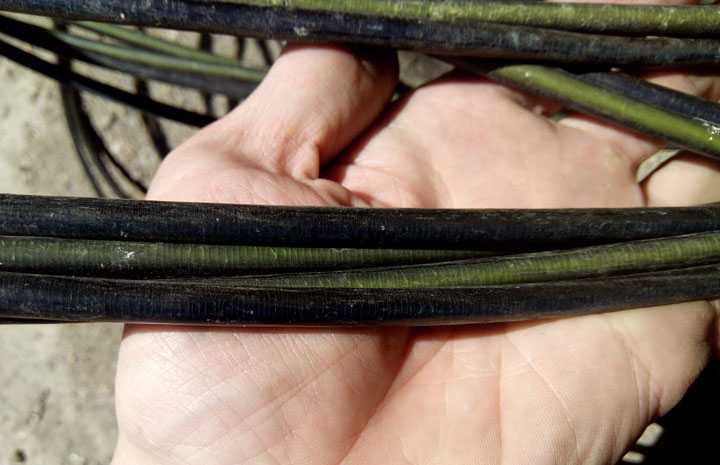

Встречаются кабели СИП, имеющие изоляцию жил с полосами разных цветов:
- красного;
- желтого;
- синего цветов.
При этом четвертый провод не имеет полос. В данном случае именно он и является нулевым.
Пример маркировки на теле кабеля СИП-2 3*35+1*50-0,6/1,0 ТУ 16-705.500-2006 расшифровывается следующим образом:
- СИП-2 — тип провода;
- 3*35 — число и сечение в мм2 основных жил;
- 1*50 — количество и площадь в мм2 нулевой или несущей жилы;
- -0,6/1,0 — допустимое рабочее напряжение (знак тире является непременной частью обозначения по ГОСТ);
- ТУ 16-705.500-2006 — соответствие стандарту.
Многие производители выпускают провода с отличными от предложенных ГОСТ параметрами, опираясь на всевозможные технические условия (ТУ) и внутренние нормативы. Рекомендуется использовать кабели, изготовленные в соответствии с ГОСТ 31946-2012.
Область применения
Самонесущие изолированные провода (СИП) предназначены для применения в воздушных линиях электропередачи (ЛЭП) с подвеской на опорах или фасадах зданий и сооружений.
Климатическое исполнение — УХЛ, категории размещения — 1, 2 и 3, в атмосфере II и III типа по ГОСТ 15150-69.
В результате обобщения отечественного опыта строительства и эксплуатации в ряде регионов страны воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами выявилось техническое и экономическое преимущество этих линий по сравнению с воздушными линиями электропередачи напряжением 0,38 кВ с неизолированными проводами.
На основании положительного опыта применения энергосистемами самонесущих изолированных проводов, был издан директивный документ РАО «ЕЭС России» №ОБ-5145 от 26.06.2000 «О применении самонесущих изолированных проводов при строительстве и реконструкции».
Области использования
От того, какая марка изделия, зависят материалы, из которых оно изготовлено, и особенности конструкции, а значит, и сфера применения. В частности:
- Провод СИП 1 чаще всего используется при строительстве линий электропередач и устройства вводов в здания;
- Кабели СИП 2 также применяются для прокладки ЛЭП и энергоснабжения зданий. Их ключевой особенностью является тип атмосферного исполнения, что позволяет монтировать их в местах с повышенной влажностью, например, на берегах морей, озер, на территориях с плохой экологической обстановкой и суровыми климатическими условиями, поскольку их изоляция устойчива к агрессивному воздействию внешней среды;
- Изделия с маркой СИП 3 применяются для прокладки участков ЛЭП с напряжением от 10 до 35 кВ. Кроме того, такой провод используется для подключения оборудования, работающего под повышенным напряжением. Это объясняется конструкцией кабеля, которая способна выдерживать нагрузки высокого уровня;
- Провода СИП 4 применяются преимущественно для устройства различных ответвлений, поскольку обладают более высоким уровнем гибкости. Их также отличает морозоустойчивость, что позволяет использовать их при прокладке ЛЭП в условиях Крайнего Севера;
- Кабель СИП 5 применяется практически только для устройства ответвлений.
Использование изделий марки СИП
Итак, кабель СИП, расшифровка которого означает, что он является самонесущим (в нем имеется и фазный, и нулевой провода) и изолированным, предназначен для прокладки линий энергоснабжения и отводов от нее. Рабочее напряжение, под которым данное изделие может эксплуатироваться, составляет от 0,4 до 1 кВ, но для некоторых марок может достигать и 35 кВ.
Основными преимуществами описываемой продукции является легкость в обслуживании и небольшой вес, что позволяет существенно уменьшить затраты при прокладке ЛЭП. При этом она соответствует всем требованиям в части безопасности и стабильности энергоснабжения.
Условия хранения и доставки для маркировки проводов СИП 2×16
Согласно ГОСТу, изолированные провода должны быть упакованы в мотки.
Во время хранения используют тент или закрытое помещение.
Обратите внимание! Возможно краткосрочное размещение на открытом воздухе. Согласно стандарту, наружная поверхность мотка должна быть защищена специальными подушками
К продукту должна быть добавлена сопроводительная документация в виде этикетки или технического паспорта. Она прикрепляется к щеке барабана или кронштейна. Чтобы наклейка или паспорт не застряли, бумаги помещают в водонепроницаемую упаковку
Согласно стандарту, наружная поверхность мотка должна быть защищена специальными подушками. К продукту должна быть добавлена сопроводительная документация в виде этикетки или технического паспорта. Она прикрепляется к щеке барабана или кронштейна. Чтобы наклейка или паспорт не застряли, бумаги помещают в водонепроницаемую упаковку.
Помогла вам статья?
ДаНет
Применение, преимущества и недостатки
Наличие изолирующего покрытия обеспечивает высокие эксплуатационные качества и широкий спектр применения данной продукции. Чаще всего указанный материал задействуется для энергоснабжения домов, соединения объектов на промышленных предприятиях, подключения потребителей.
По сравнению с другими вариантами материалов, СИП выгодно отличается следующими достоинствами:
- меньшим значением реактивных потерь;
- отсутствием применения дополнительных изолирующих элементов на опорах;
- большей компактностью, в связи с многожильной конструкцией;
- защищённостью от коррозии по причине наличия изолирующего покрытия;
- отсутствием опасности замыкания при сильном ветре;
- затруднённостью несанкционированного подключения.
Недостатки – значительная масса погонного метра, с необходимостью сокращения дистанции между опорами и необходимость дополнительной защиты при использовании в помещениях особых категорий опасности.
Как отличить качественный кабель
Как же быстро и легко определить какой перед вами кабель ГОСТ или не ГОСТ?. Чтобы отличить качественную продукцию от некачественной, всегда при покупке требуйте сертификат соответствия. Обязательно ищите номер технического условия и его соответствие государственному стандарту. Не доверяйте той продукции, где просто надпись «ГОСТ» и все.
Внимательно изучите бирку на бухте или барабане с кабелем.
Бирка это как паспорт у человека. Здесь должна прописываться вся информация:
завод изготовитель
дата производства
номер партии
номер ТУ и ссылка на сертификат
Также ищите отметку ЕАС.
Ее наличие это гарантия соответствия продукции десяткам нормативов стран Таможенного союза ЕврАзЭс, в том числе и нескольким государственным стандартам.
Поэтому если она есть, то кабель качественный и безопасный.
Ни один завод не будет добровольно ставить такие отметки и не выполнять их требования. В противном случае можно легко нарваться на штрафы по срыву миллионных контрактов с крупными оптовиками.
Производители
В России существует множество заводов, которые производят различную кабельную продукцию. Наиболее качественную продукцию выпускают крупные предприятия, на которых выполняются все требования к качеству продукции.
Наиболее известны следующие заводы:
- ЗАО «Завод Москабель»;
- ОАО «Рыбинсккабель»;
- ООО ГК «Севкабель» и ЗАО «Балткабель» (г. Санкт-Петербург);
- ООО «Томсккабель»;
- ООО «Камский кабель» (г. Пермь);
- ЗАО «Людиновокабель» (Калужская область).
При приобретении продукции любого производителя рекомендуется проверить наличие сертификата на продукцию и проверить соответствие сечения жил заявленным параметрам.
Кабели и провода изоливанные и защащенные для воздушных ЛЭП /ПЗВ И ПЗВГ/ производства предприятий ОАО «Севкабель-Холдинг»
Провода с защитной изоляцией для воздушных линий электропередачи на напряжение 35 кВ марки ПЗВ,ПЗВГ
ТУ 16.К10-017-2003
Область применения
ПЗВ — для воздушных магистральных линий электропередачи, ПЗВГ — для воздушных линий электропередачи проходящих по населённым пунктам, а также на участках ВЛ вблизи подстанций.
Вид климатического исполнения проводов — В, категория размещения 1,2,3 по ГОСТ 15150-69.
Условия эксплуатации
Для воздушных линий электропередачи в районах с умеренным, холодным и тропическим климатом, в атмосфере воздуха типов III и IY по ГОСТ 15150-69.
Основные технические и эксплуатационные характеристики
Номинальное напряжение |
35 кВ |
Температура окружающей среды при эксплуатации кабеля |
от -60°C до +50°С |
Относительная влажность воздуха (при температуре до +35°С) |
98% |
Минимальная температура прокладки кабеля без предварительного подогрева |
-20°С |
Предельная длительно допустимая рабочая температура жил |
90°С |
Максимальная температура нагрева жил при коротком замыкании |
250°С |
Минимально допустимый радиус изгиба при прокладке |
10 диам.провода |
Срок службы, не менее |
40 лет |
Гарантийный срок эксплуатации кабеля |
3 года |
1. Уплотненная жила из проволок алюминиевого сплава сечением 35–240 мм2, герметизированная водоблокирующими нитями 2. Слой из изоляционного сшитого полиэтилена 3. Защитная изоляция из атмосферостойкого сшитого полиэтилена |
|
1. Уплотненная жила из проволок алюминиевого сплава, герметизированная водоблокирующими нитями 2. Слой из электропроводящего сшитого полиэтилена 3. Слой из изоляционного сшитого полиэтилена 4. Защитная изоляция из атмосферостойкого трекингостойкого полиэтилена |
* Допускается использовать в качестве ТПЖ уплотненную алюминиевую жилу, упрочненную стальной проволокой.
Марка | Конструкция | Условия эксплуатации |
ПЗВ |
Жила — из проволок алюминиевого сплава; Изоляция — из двух слоев сшитого полиэтилена: нижнего — из изоляционного сшитого полиэтилена и верхнего — атмосферостойкого сшитого полиэтилена. |
Для воздушных магистральных линий электропередач в районах с умеренным, холодным и тропическим климатом. |
ПЗВГ |
Жила — из проволок алюминиевого сплава; Изоляция — из трех слоев: слоя электропроводящего сшитого полиэтилена, изоляционного сшитого полиэтилена и атмосферостойкого трекингостойкого полиэтилена. |
То же, но для воздушных линий электропередач, проходящих по населенным пунктам, а также на участках ВЛ вблизи подстанций. |
НОМЕНКЛАТУРА ТУ 16.К10-017-2003
Число и номинальное сечение жил, мм2 |
Наружный диаметр кабеля (геометрические размеры), мм |
Расчетная масса кабеля, кг/км |
Провод одножильный с токопроводящей жилой из проволок из алюминиевого сплава, с защитной изоляцией из двух слоёв: изоляционного сшитого полиэтилена и атмосферостойкого сшитого полиэтилена (ПЗВ-35). |
||
1 х 35 | 13.3 | 196 |
1 х 50 | 14.5 | 244 |
1 х 70 | 16.1 | 317 |
1 х 95 | 17.8 | 405 |
1 х 120 | 19.2 | 487 |
1 х 150 | 20.6 | 576 |
Число и номинальное сечение жил, мм2 |
Наружный диаметр кабеля (геометрические размеры), мм |
Расчетная масса кабеля, кг/км |
Провод одножильный с токопроводящей жилой из проволок из алюминиевого сплава, с защитной изоляцией из трёх слоёв полиэтилена: электропроводящего сшитого полиэтилена, изоляционного сшитого полиэтилена и атмосферостойкого трекингостойкого полиэтилена (ПЗВГ-35). |
||
1 х 35 | 14.7 | 238 |
1 х 50 | 15.9 | 291 |
1 х 70 | 17.5 | 369 |
1 х 95 | 19.2 | 464 |
1 х 120 | 20.6 | 551 |
1 х 150 | 22 | 644 |
Информация предоставлена ОАО «Севкабель-Холдинг» специально для RusCable.Ru
Марка СИП-5
Кабель модели СИП-5 незначительно отличается от предыдущего варианта. Визуально провода практически неотличимы даже для специалиста. В конструкцию внесены некоторые изменения, обеспечивающие продление срока службы изделия при критических температурах. Ряд предприятий изготавливает проводку с негорючей изоляцией, пригодную для ввода внутрь здания. Подобные кабели имеют в обозначении приставку НГ.
В таблице приведены характеристики некоторых проводов марки СИП-5.
Характеристика | 2*16 | 4*25 | 4*70 | 4*120 |
Допустимая нагрузка, А | 105 | 130 | 240 | 340 |
Ток короткого замыкания на время 1 сек., кА | 1,5 | 2,3 | 6,9 | 11,2 |
Сопротивление жилы длиной 1 км (при прохождении постоянного тока), Ом | 1,91 | 1,20 | 0,443 | 0,253 |
Диаметр жилы, мм | 4,8 | 6,0 | 9,8 | 13,0 |
Внешний диаметр провода, мм | 16,8 | 23,4 | 34,6 | 43,6 |
Примерный вес 1 км провода, кг | 138,1 | 400,5 | 983,1 | 1624,4 |
Усилие, необходимое для обрыва, кН (не менее) | 5,0 | 15,4 | 43,0 | 73,7 |
Толщина изоляционного слоя, мм | 1,2 | 1,2 | 1,6 | 1,7 |
Конструкция кабеля СИП-5
В конструкции имеются несколько проводов, изготовленных из алюминиевого сплава. Отдельная стальная направляющая отсутствует, ее роль выполняют сами жилы кабеля. Изделие поставляется в широком ассортименте, различается по диаметру проводников. Возможно использование в сетях однофазного и трехфазного тока (соответственно меняется число жил в проводе).
Внутреннее строение кабеля СИП-5
Особенности кабеля СИП-5
Особенностью конструкции является только внешняя изоляция, выполненная из сшитого полиэтилена. Применение такого материала позволило расширить временной диапазон воздействия критических температур на треть.
Используемый материал обладает следующими преимуществами:
- возможность сохранения характеристик при нагреве до температуры 90-130ºС на срок до 8 часов;
- кратковременная работоспособность при перегреве до 250ºС;
- поверхность сохраняет эластичность при низкой температуре окружающей среды;
- восстановление первоначальной конфигурации после перегиба или перегрева.
Область применения кабеля СИП-5
Изолированный кабель СИП-5 служит для передачи электрического тока с напряжением до 1000 вольт. Из-за широкого температурного диапазона эксплуатации, изделие применяется для выполнения подводок к зданиям, а также для линий уличного освещения. Изготовители рекомендуют использовать кабель в регионах с умеренным и холодным климатом. Вариант провода НГ применяется для разводки внутри жилых и производственных помещений.
Технические характеристики кабелей СИП
Характеристики существующих разновидностей кабелей СИП сведены в общую таблицу, наглядно демонстрирующую разницу.
Характеристика | СИП-1 | СИП-2 | СИП-3 | СИП-4 | СИП-5 |
Число отдельных токопроводных жил, шт | от 1 до 4 | от 1 до 4 | 1 | от 2 до 4 | от 2 до 4 |
Диапазон сечений проводников, мм2 | от 16 до 120 | от 16 до 240 | от 16 до 120 | от 35 до 240 | от 16 до 120 |
Материал несущего проводника | алюминиевый сплав со вставкой стального сердечника | алюминиевый сплав со вставкой стального сердечника | не применяется | не применяется | не применяется |
Материал токопроводящих жил | алюминиевый сплав | алюминиевый сплав | алюминиевый сплав со вставкой стального сердечника | алюминиевый сплав | алюминиевый сплав |
Диапазон напряжений, В | от 400 до 1000 | от 400 до 1000 | от 10 тыс. до 35 тыс. | от 400 до 1000 | от 400 до 1000 |
Марка изолятора | полиэтилен термопластичного типа | светостабилизированный полиэтилен | полиэтилен термопластичного типа | светостабилизированный полиэтилен | светостабилизированный полиэтилен |
Максимальная эксплуатационная температура (для длительного режима), ºС | 70 | 90 | 70 | 90 | 90 |
Общими характеристиками для проводов являются:
- срок эксплуатации по заявлениям монтажных организаций (при соблюдении условий установки и применения) — не менее 40 лет, но производители обещают долговечность 25-30 лет;
- допустимый радиус изгиба при проведении линии — не менее 10 диаметров кабеля (при нарушении условия возможны изломы изоляции);
- диапазон рабочих температур мин/макс — от -60 ºС до +50ºС.
3 отличия СИП по ГОСТ и ТУ
Как же отличить СИП сделанный по ГОСТу, от изготовленного по техническим условиям с отступлениями от него?
1
Она не должна быть из термопластичного полиэтилена. По стандарту должен быть сшитый.
К сожалению на практике визуально определить это не возможно. Поэтому здесь опирайтесь только на документацию и сертификаты.
2
Внутри жил не должно быть стального сердечника. Визуально это легко определяется. Достаточно посмотреть на СИП в разрезе.
Стальная жила будет более темного цвета и находится в середине. Вполне возможно, что на ней уже будет некоторое образование ржавчины, если провод не новый и пролежал на складе под открытым воздухом долгое время.
Почему стальной сердечник в СИП запрещен? Когда сталь применяется в голых проводах марки АС, она прекрасно справляется со своей несущей способностью и нареканий не вызывает.
В таком проводе из-за перепадов температур в любом случае образуется конденсат. Сам сшитый полиэтилен свой гарантийный срок в 40 лет отработает, но из-за влаги внутри, сталь быстро проржавеет и разрушится.
И случится это гораздо раньше чем вы думаете. В итоге получится уже не несущая жила, а обыкновенная, с электротехническим алюминием. Со своими более низкими характеристиками на разрыв и стойкость к провисам.
3
Эти полоски как раз таки и могут служить еще одним признаком качества.
Если присмотреться к СИПу у некоторых поставщиков, то эти цветные полоски зачастую могут быть шириной чуть ли не в половину всего провода. Они как бы размазаны по всей изоляции.
Конечно во время монтажа это бывает очень удобно. Легко отличить одну фазу от другой. Однако здесь нужно учитывать другой важный момент. В изоляцию СИП, чтобы она была стойкой к ультрафиолету добавляется в процентном соотношении сажа.
А в цветной полоске ее нет. И во время эксплуатации, под воздействием солнца, СИП начинает трескаться именно по цветной полосе.
Так как жилы провода находятся в жгуте и сплетены между собой, то фактически этот дефект уже не исправим, и означает конец безопасной эксплуатации всей линии и необходимость ее замены.
Причем трескается он не в одном месте, а по всей длине! Произойти это может буквально в первые 2-3 года.
Исходя из вышеизложенного, если вы хотите, чтобы провод СИП прослужил вам гарантийный срок без аварийно и с проведением минимальных работ по его обслуживанию и ремонту, выбирайте самонесущие провода изготовленные согласно требований ГОСТ. Не экономьте на материале и внимательно проверяйте все те параметры и характеристики, которые были изложены в статье.
