Разница кабеля ГОСТ и ТУ

В советское время заводы всегда выпускали продукцию согласно ГОСТ. ГОСТ — это государственный стандарт, отступать от которого вы не имеете права. Если на продукции было написано, что это кабель сечением 4мм², то это действительно были настоящие 4мм².

Гораздо позже, чтобы повысить предприятию экономическую прибыль, были придуманы собственные техусловия. В технических условиях указываются требования на какое-либо вещество, из которого сделан кабель, а также процедуры регламентирующие выполнение этих требований.

С одной стороны вроде бы и нет особой разницы по сравнению с ГОСТ. Однако, это позволило производителю начать уменьшать сечение жил, толщину изоляции и т.п. Они попросту выдают технические условия на одну определенную продукцию и прописывают в них то, что им самим требуется. В итоге можно наблюдать вот такую разницу вроде бы одинаковых по названию марок кабелей: И все эти отступления от ГОСТ, завод прописывал в технических условиях, таким образом якобы не нарушая норм.

Тут применяется два основных способа:

Например, вы можете вроде бы и сохранить сечение, однако сэкономить на дожиге меди, или добавить в нее некие примеси.
Второй способ — если вы можете обеспечить достаточное сопротивление жилы, вам позволяется уменьшить ее сечение.

Все это привело к манипуляциям и опасной экономии при изготовлении кабельной продукции.

Когда думаете об экономии при выборе кабеля знайте, что основных нарушений при изготовлении его по ТУ два:

уменьшается сечение жил

уменьшается толщина изоляционного слоя

Категории электроприемников и обеспечение надежности электроснабжения

1.2.17. Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.

1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории. Электроприемники первой категории — электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприемники второй категории — электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники третьей категории — все остальные электроприемники, не подпадающие под определения первой и второй категорий.

1.2.19. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания. Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания. В качестве третьего независимого источника питания для особой группы электроприемников и в качестве второго независимого источника питания для остальных электроприемников первой категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), предназначенные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т. п. Если резервированием электроснабжения нельзя обеспечить непрерывность технологического процесса или если резервирование электроснабжения экономически нецелесообразно, должно быть осуществлено технологическое резервирование, например, путем установки взаимно резервирующих технологических агрегатов, специальных устройств безаварийного останова технологического процесса, действующих при нарушении электроснабжения. Электроснабжение электроприемников первой категории с особо сложным непрерывным технологическим процессом, требующим длительного времени на восстановление нормального режима, при наличии технико-экономических обоснований рекомендуется осуществлять от двух независимых взаимно резервирующих источников питания, к которым предъявляются дополнительные требования, определяемые особенностями технологического процесса.

1.2.20. Электроприемники второй категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания.

Для электроприемников второй категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.

1.2.21. Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток.

Ограничители перенапряжений и разрядники

ГОСТ Р 52725-2007 — НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ.Ограничители перенапряжений нелинейные для электроустановок переменного тока напряжением от 3 до 750 кВ. Общие технические условия (с Поправкой)

ГОСТ Р 55167-2012 — НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ.Ограничители перенапряжений нелинейные для тяговой сети железных дорог. Общие технические условия

ГОСТ Р 53735.5-2009 (МЭК 60099-5:2000) — НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ.Разрядники вентильные и ограничители перенапряжений нелинейные для электроустановок переменного тока на напряжение от 3 до 750 кВ. Часть 5. Рекомендации по выбору и применению

Особенности СНиП

Документами, регламентирующими строительную часть электромонтажных работ, являются СНиП (строительные нормы и правила). При осуществлении работ в соответствии с положениями СНиП обязательно должны учитываться нормы, установленные ПУЭ.

Строительные нормы и правила – документ, который обычно содержит 5 основных частей:

общие положения;
требования к проектированию;
нормы производства электромонтажных работ, требования к проведению их приемки;
требования к составлению сметы;
нормы затрат материальных и трудовых ресурсов при производстве соответствующих работ.

С 2010 года строительные нормы и правила были объединены в своды правил (СП). Основными нормативными документами, которые регламентируют электромонтажные работы, являются СП 256.1325800.2016 и СП 76.13330.2016.

Свод правил СП 256.1325800.2016 – документ, который определяет требования по проектированию и электромонтажу установок в зданиях жилого и общественного назначения, которые строятся или реконструируются в городах и сельских населенных пунктах. В том числе в своде определяются нормы по проектированию и монтажу сетей электроснабжения, искусственного освещения, групповых и распределительных сетей, систем электрического отопления и ГВС, защиты внутренних электросетей до 1 кВ.

Свод СП 76.13330.2016 определяет требования к электромонтажным и пусконаладочным работам, которые выполняются при строительстве или реконструкции:

Сечение кабеля по ГОСТ не соответствует маркировке

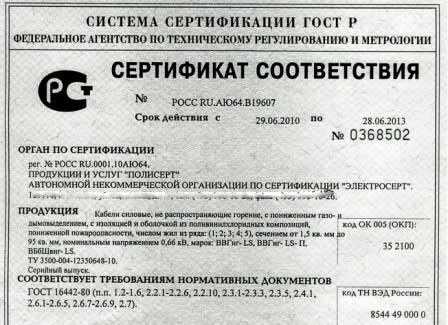

Тут все просто – сертификат на кабели выдается не за имеющееся сечение, а по уровню сопротивления тока на 1 км провода. Получается, что имеющееся сечение провода по ГОСТ может не соответствовать заявленным цифрам.

Согласно закону, такие отклонения допустимы. Также, необходимо учитывать, что ваш измерительный прибор (как правило, это линейка или рулетка) тоже имеет погрешности.

Есть ряд допустимых отклонений, которые не должны вас удивлять. Можно провести простой опыт – снимите с 1 метра кабеля оплетку и замерьте жилу в нескольких местах. При этом, проверните жилу, чтобы каждый замер был не с одной стороны. Скорее всего, вы получите несколько различных показателей сечения. Но, стоит учесть, что допустимая норма отклонений не должна превышать 10-15% от исходных показателей.

Четыре главных различия

Прерогатива разработки ГОСТ принадлежит исключительно государству, при этом каждый из подобных стандартов обязателен к регистрации в Минюсте. ТУ разрабатываются самим производителем или нанятой им специализированной коммерческой организацией. Никакой обязательной регистрации для технических условий не предусмотрено, но при желании ее можно провести добровольно в Госстандарте. При этом регистрация не более чем подтверждает собственность заявителя над ТУ.

Законодательная поддержка

ГОСТ можно признать полноценным законодательным актом сфере нормативного регулирования. К ТУ подобного определения применить нельзя. Владельцем ГОСТ выступает только государство, в то время как владеют ТУ коммерческие структуры, обладающие возможностью передавать права другим компаниям и производителям, в том числе продавать.

В свою очередь ТУ признаются стандартом «низшего» уровня, и его нормы не должны идти в разрез с существующими ГОСТ.

Гарантии соблюдения регламента

Если говорить о главных отличиях между ГОСТ и ТУ, то оно кроется в жесткости устанавливаемых нормативов. Понятно, что созданный государством ГОСТ будет намного строже, чем ТУ, разработанные самим производителем. В ГОСТ приоритетом выступает качество продукции и ее безопасность. В основе ТУ находится экономическая эффективность производства, поэтому большого запаса прочности не предусматривается.

Кроме того, ГОСТ норматив обязательный для всех, в то время как практическое применение ТУ предусматривает упрощенный характер.

Регулирование и детализация регламента

В большинстве случаев ГОСТ создается под каждый конкретный товар, устанавливая требования не только по его производству, но и хранению, маркировке продукции, когда весь путь от сырья до реализации потребителю предельно детализирован. В ТУ вопросам маркировки и реализации уделяется значительно меньше внимания. Кроме того, производители могут закладывать в ТУ «хитрости» из области маркетинга, ориентированные на рост продаж.

Можно сказать, что указанные выше отличия являются единственными. При этом не обязательно ГОСТ обеспечивает выпуск более качественной продукции. Во многих отраслях производства имеется серьезная конкуренция, заставляющая разработчиков закладывать в ТУ очень высокие характеристики.

Почему производители кабельной продукции делают кабели не по ГОСТу а по ТУ?

Производитель хочет сделать конкурентные цены и получить большую прибыль. Он экономит на применяемых материалах, тем самым сокращая себестоимость продукции. Продавцы электротехнической продукции не скрывают, что им выгоднее продавать провода, выпущенные по ТУ. Ведь цена на продукцию, изготовленную по ГОСТ выше

Покупатели чаще всего не обращают внимание на такую «мелочь», как соответствие ГОСТ. Они пойдут в тот магазин, где провод стоит дешевле, несмотря на то, что он изготовлен по ТУ

Особенно плохо то, что редко можно обнаружить выпущенный кабель по ГОСТ в электротехнических магазинах. Их просто нет в продаже. Купить такие провода в современной действительности можно лишь напрямую заказав большую партию на заводе или через дистрибьютора в Вашем городе. Заводы-производители еще изготавливают кабели и провода по ГОСТ, но в основном для промышленного применения. Для бытовых нужд они выпускают провода по ТУ.

Другие ГОСТы по электротехнике

ГОСТ 12393-2013 — МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТАрматура контактной сети железной дороги линейная. Общие технические условия.

ГОСТ 9920-89 — ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР.Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции.

ГОСТ 14254-2015 (IEC 60529:2013) — МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ (введен взамен ГОСТ 14254-96).Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 14255-69 — МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ.Аппараты электрические на напряжение до 1000 В. Оболочки. Степени защиты.

ГОСТ 15150-69 — ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР.Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 15543.1-89 — МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ.Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам.

Особенности ГОСТ

Положениями государственных стандартов устанавливаются нормативные требования, действующие по отношению к оборудованию, устройствам, материалам, которые используются при производстве электромонтажных работ. Также в ГОСТах приводятся определения, устанавливаются требования по охране труда, методам безопасного выполнения разных видов работ, нормативные значения физических величин при эксплуатации электрооборудования, степени защиты изоляции, многие другие параметры.

При электромонтаже исполнители должны руководствоваться положениями более 30 действующих ГОСТов. Их нормы обязательны к соблюдению с учетом обязательных норм, устанавливаемых ПУЭ и СНиП.

СНИПы по электромонтажу — Пожарная безопасность

Для правильного и безопасного монтажа электропроводки в квартире необходимо знать строительные нормы. Это поможет предотвратить несчастные случаи, связанные с электричеством, уберечь свою жизнь и продлить срок службы электрических приборов.

Основные документы

Правила монтажа электропроводки описаны в СНиП – это нормы и рекомендации, помогающие безопасно провести электропроводку в процессе строительства или ремонта. С 2010 года все строительные нормы были признаны сводом правил. Совсем недавно вышел СП 256.1325800.

2016, в котором описаны требования к устройству электроснабжения, заземления, монтажу электропроводки в квартирах, частных домах и общественных помещения.

Как отличить кабель ГОСТ от ТУ

Как же быстро и легко определить какой перед вами кабель ГОСТ или не ГОСТ?. Чтобы отличить качественную продукцию от некачественной, всегда при покупке требуйте сертификат соответствия. Обязательно ищите номер технического условия и его соответствие государственному стандарту. Не доверяйте той продукции, где просто надпись «ГОСТ» и все.

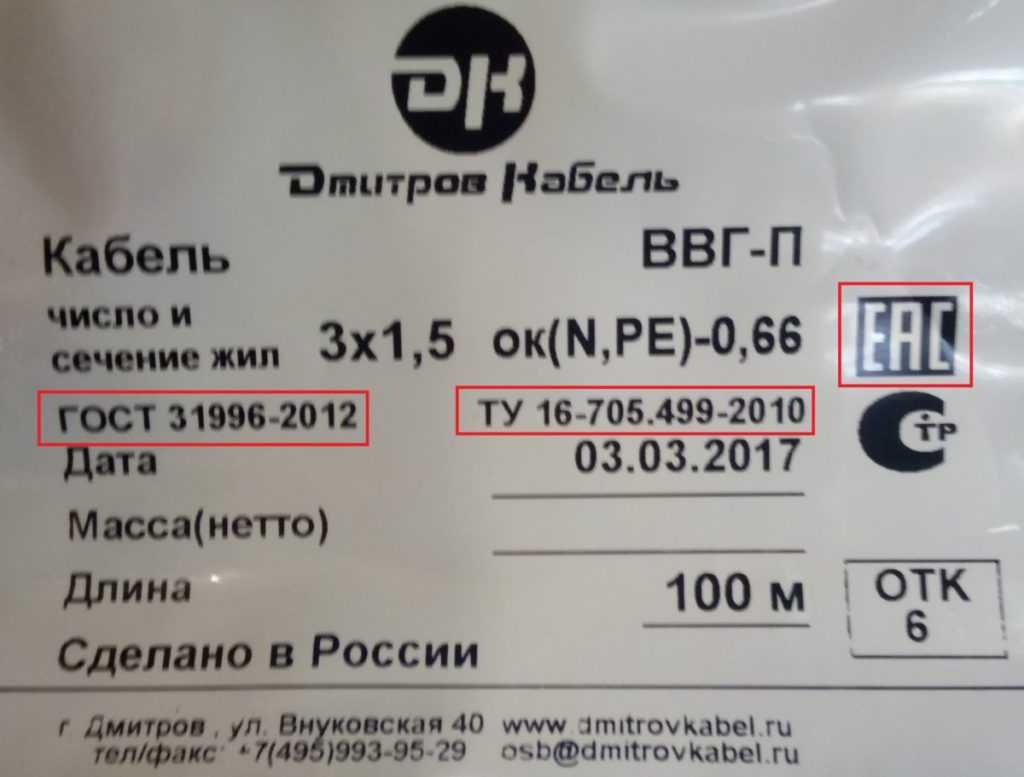

Внимательно изучите бирку на бухте или барабане с кабелем.

Бирка это как паспорт у человека. Здесь должна прописываться вся информация:

завод изготовитель

дата производства

номер партии

номер ТУ и ссылка на сертификат

Также ищите отметку ЕАС.

Ее наличие это гарантия соответствия продукции десяткам нормативов стран Таможенного союза ЕврАзЭс, в том числе и нескольким государственным стандартам.

Поэтому если она есть, то кабель качественный и безопасный.

Ни один завод не будет добровольно ставить такие отметки и не выполнять их требования. В противном случае можно легко нарваться на штрафы по срыву миллионных контрактов с крупными оптовиками.

Трансформаторное оборудование

ГОСТ 14695-80 (СТ СЭВ 1127-78) — ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР (введен взамен ГОСТ 14695-73, ГОСТ 18279-72).Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВхА на напряжение до 10 кВ. Общие технические условия.

ГОСТ 21.613-2014 — НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ (введен взамен ГОСТ 21.613-88).Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации силового электрооборудования

ГОСТ 11677-85 — МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ (введен взамен ГОСТ 11677-75).Трансформаторы силовые. Общие технические условия.

ГОСТ 30830-2002 (МЭК 60076-1-93) — МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ.Трансформаторы силовые. Часть 1. Общие положения.

Что лучше выбрать?

С практической точки зрения, если вы хотите выбрать кабель для электропроводки, совершенно недостаточно ориентироваться только на то, какому нормативному документу (стандарту или ТУ) соответствуют его технические параметры. Выделим наиболее важные моменты этого процесса:

перед покупкой проводникового изделия необходимо получить информацию о его производителе;
на сайте производителя убедиться в наличии сертификатов, подтверждающих соответствие товара ГОСТ или ТУ;
запросить сертификат соответствия у продавца изделия;
лучше, если бухта или барабан, на котором поставляется проводниковая продукция, имеет фирменные этикетки производителя;

С помощью этих простых действий можно запросто отличить кабель ГОСТ от ТУ. При отсутствии возможности определить, когда и кем выпущен данный проводник, от покупки лучше воздержаться. В крайнем случае, можно сделать следующее:

Визуально оценить состояние изоляции провода. Если присутствуют следы длительного хранения, особенно на солнце, что лучше всего определяется по наличию фрагментарных изменений цвета и фактуры изоляции (например, она стала шершавой и местами посветлела), кабель приобретать настоятельно не рекомендуется.
Изогнув кабель, осмотреть место сгиба на предмет микротрещин, которые могут возникнуть на некачественной высохшей оболочке.
Произвести замер диаметра токоведущей жилы. Для этого можно воспользоваться штангенциркулем. По полученному значению рассчитываем сечение жилы по формуле площади круга. Если жила многопроволочная, измеряется диаметр одной проволоки, вычисляется сечение и умножается на количество проволок в жиле. Более подробно узнать о том, как определить сечение кабеля, мы рассказали в отдельной статье.

Вот и все, что хотелось рассказать вам касаемо данного вопроса. Надеемся, теперь вы знаете, что собой представляет кабель ГОСТ и ТУ, в чем разница между двумя нормативами изготовления и что лучше выбрать!

Также рекомендуем просмотреть полезное видео по теме:

Проверка сечений

NYM и ВВГ-П

NYM или ВВГнг: в чем разница и что лучше выбрать для проводки

Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)

Какой антенный кабель нужен для цифрового телевидения — Выбираем коаксиальный кабель

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку

Какие кабели и провода использовать для проводки в квартире

Что такое ЕАС и лучше ли он ГОСТа?

ЕАС — это знак обращения, обозначающий, что товар (в нашем случае кабель) согласуется с требованиями Таможенного Кодекса Евразийского Экономического союза. По сути это значит, что кабельная продукция прошла всю сертификацию, в которую включается проверка на соответствие всем распространенным стандартам, в том числе и ГОСТ. Знак ЕАС высоко ценится на международном рынке, поэтому не всякая кабельная продукция получает этот знак.

Можно сказать, что каждый провод, маркированный ЕАС согласуется с требованиями ГОСТ, но не каждый провод, изготовленный по ГОСТ будет сертифицирован ЕАС. Поэтому при покупке кабеля у соответствующего производителя нужно смотреть на эту сертификацию. Лучше всего приобретать кабель со знаком ЕАС, если его нет, тогда проверяйте соответствие ГОСТ. Продукцию, изготовленную исключительно по ТУ, лучше не брать, так как она мало заслуживает доверия.

Среди наиболее заслуживающих доверия производителей кабельной продукции в России хотим отметить такие:

Севкабель.
Камкабель.
Электрокабель Кольчугинский завод.
Конкорд.
Алюр.

Руководящие документы (РД)

Руководящий документ	Название нормативного документа	Скачать
РД 153-34.0-20.262-2002	Правила применения огнезащитных покрытий кабелей на энергетических предприятиях.
РД 34.21.122-87	Инструкция по устройству молниезащиты зданий и сооружений.
РД 34.20.182-90	Методические указания по типовой защите от вибрации и субколебаний проводов и грозозащитных тросов воздушных линий электропередачи напряжением 35-750 кВ.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Заземление кабельных лотков: требования, нормы, инструкция

Что такое селективность в электрике: защита электрической сети, карта селективности

Правильная установка внутренних выключателей света

Монтаж электропроводки в ванной, установка выключателей и розеток

Кабель ГОСТ и ТУ: в чем разница и что лучше выбрать

Проблемные моменты

К сожалению, сегодня на рынке представлено много кабелей от недобропорядочных производителей, которые предлагают кабели ЕАС, стоимость которых гораздо ниже, чем у оригинальных изделий. В связи с этим, у покупателей, выбирающих новую проводку, возникает вопрос – почему у вас так дорого, тогда как в другом отделе такой же кабель продают за цену, в два раза ниже вашей?

Все дело в том, что более дешевая проводка с маркировкой ЕАС никакую проверку не проходила и не соответствует заявленным цифрам. Вам просто подсовывают дешевую, но «проверенную» подделку. Специалисты не рекомендуют экономить на покупке и гнаться за низкой ценой – это все может очень плохо закончить как для вас, так и для вашего дома.

Из данного материала можно сделать ряд интересных выводов:

ТУ кабель стоит на порядок дешевле ГОСТ. Все дело в том, что для его создания могут использоваться более дешевые и менее качественные материалы;
Кабель лучше покупать от прямых поставщиков, закупающих продукцию с завода;
Сечения ГОСТ кабеля иногда может не соответствовать заявленным цифрам.

Как было сказано выше, лучше поискать кабели с маркировкой ЕАС, которые отвечают всем нормам и стандартам.

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий

КомментарийВ негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,

Правила электромонтажа в квартире: ПУЭ, СНиП, стандарты и расстояния

Современное электрооборудование облегчает жизнь и создает повышенную нагрузку на проводку, которая не всегда может с ней справиться. Особенно это характерно для зданий, которые были построены в середине-конце прошлого века. Устаревшие кабели и неправильный монтаж приводят к перегреву линий и коротким замыканиям. Чтобы не столкнуться с подобными неприятными и опасными явлениями, нужно знать, что представляет собой электропроводка в квартире, нормы и правила ее установки.

Основные пункты требований и правил

Таблица сечения кабеля по мощности

Правила прокладки электропроводки охватывают широкий круг аспектов монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Минимальное сечение жил кабеля:

вводной — 4 мм;
розетки — 2,5 мм;
осветительная группа — 1 мм.

Количество жил проводника:

однофазная линия — 2;
однофазная сеть с заземлением — 3;
двухфазная подача — 3;
двухфазная сеть с заземлением — 4.

Размещение розеток, выключателей и электропроводки на расстоянии от поверхностей и объектов:

пол — 30-120 см;
стыки панелей — 20 см;
оконные и дверные проемы — 10 см;
канализационные и водопроводные трубы — 30 см;
раковины, ванны — 50 см;
отопительные приборы — 20 см;
электроплиты — 15 см;
газовые магистрали — 40 см.

Виды проводки:

с изоляцией одного и нескольких цветов;
медные и алюминиевые;
с обычным и негорючим покрытием.

Защитные автоматы, которые устанавливаются в электромонтажный щит:

пакетного типа;
релейные;
плавкие;
электронные.

Схемы разводки линий:

последовательные;
параллельные;
комбинированные.

Требования к монтажу электропроводки распространяются на жилые и вспомогательные помещения, в том числе на лоджии, балконы и тамбуры.

Монтаж скрытой электропроводки

Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

При выборе способа прокладки учитывается финансовая сторона вопроса. Если делать монтаж по полу, расход дорогостоящего кабеля будет большим.

Монтаж открытой электропроводки

Монтаж открытой электропроводки проводится в строениях из дерева, щитов, панелей и прочих горючих материалов. При проектировании нужно учитывать, что расстояние проводки от потолка должно быть не менее 2 см, а розеток пола — не более 1 метра. При прокладке линий запрещено использовать гвозди, скобы и шурупы для крепления кабеля непосредственно на несущей поверхности.

Нормативными документами установлены следующие варианты монтажа:

гибкие гофрированные трубки;
жесткие круглые и прямоугольные пластиковые профили;
металлические рукава с резьбовым соединением;
полимерные кабель каналы;
пустотелые разъемные наличники и плинтусы;
стальные струны;
керамические изоляторы.

Поскольку на потолке такие сооружения смотрятся неэстетично, есть несколько способов их замаскировать. Для этого используются натяжные конструкции, подвесные системы из ГКЛ, пластиковых панелей и металлических реек.

Особенности ПУЭ

Правила устройства электроустановок (ПУЭ) – основной нормативный документ в области электромонтажа. Его действие распространяется на все действующие, монтируемые реконструируемые электрические установки с рабочим напряжением до 500 кВ. Правила разработаны с учетом требований электробезопасности, пожарной безопасности.

ПУЭ регламентирует все основные аспекты монтажа, эксплуатации, ремонта электрооборудования. В том числе документ устанавливает требования:

к монтажу электроустановок;
к условиям эксплуатации;
к ремонту, проведению профилактических и планово-предупредительных технических мероприятий;
к обучению персонала, обслуживающего электрооборудование;
к проверке знаний персонала.

В соответствующих главах и разделах ПУЭ определяются нормы по конструкции, исполнению электрического оборудования, классу изоляции. Также правилами устанавливаются нормативные требования к условиям окружающей среды.
