Как автоматизировать уличное освещение с помощью системы ajax

Какое уличное освещение можно автоматизировать с помощью Ajax

Система Ajax позволяет управлять любым уличным освещением.

Уличное освещение состоит из трех основных компонентов — осветительных приборов, электропроводки и оборудования, отвечающего за управление питанием. Модули автоматизации Ajax подключаются к элементам управления питанием уличного освещения, обеспечивая контроль с помощью приложений Ajax, сценариев автоматизации и кнопки Button.

В зависимости от задачи к устройствам автоматизации Ajax можно подключить как один, так и цепь осветительных приборов.

Типы освещения по напряжению питания:

110/230 вольт — управляется с помощью WallSwitch. Используется один и тот же источник питания.
12/24 вольт — управляется с помощью Relay. Используется один и тот же источник питания.
24/36 вольт — управляется с помощью Relay. Используются разные источники питания.

Применение «умного освещения»

Оборудование «умного освещения» предназначено для управления внутренними и наружными осветительными приборами. Сюда подключаются каждая лампа в доме, садовые фонари, точечные светильники и различные подсветки. Также централизованное устройство регулирует работу всех приборов.

Для подключения к сети используются контроллеры, а датчики и детекторы используются для регистрации действий. К примеру, датчик регистрирует любые изменения освещения — наступление вечера и ночи, и в зависимости от того, насколько за окном темно, включает светильники с определенным уровнем яркости. Последнюю операцию выполняет не сам датчик, а контроллер. Датчик отправляет на него сигнал, контроллер его обрабатывает и принимает решение, что и где включать.

Возможно, вам также будет интересно

Многие руководители компаний убеждены в том, что автоматизированная система коммерческого учета электроэнергии — это хотя и удобная, но, по сути, ненужная система, которая стоит существенных денег. Эта статья позволит разрушить сложившиеся стереотипы об АСКУЭ, получить базовую информацию об облачной АСКУЭ TIME2SAVE и возможности снижения тарифа на оплату электроэнергии за счет ее использования.

Сегодня операторам требуется выполнять все больше операций и рассматривать все больше данных в ходе принятия решений. Если человеко-машинный интерфейс разработан на основе анализа лучших вариантов его практического применения в конкретной отрасли и с учетом определенных базовых принципов, то он может улучшить и упростить процедуру обработки информации. При этом операторы смогут быстрее и точнее…

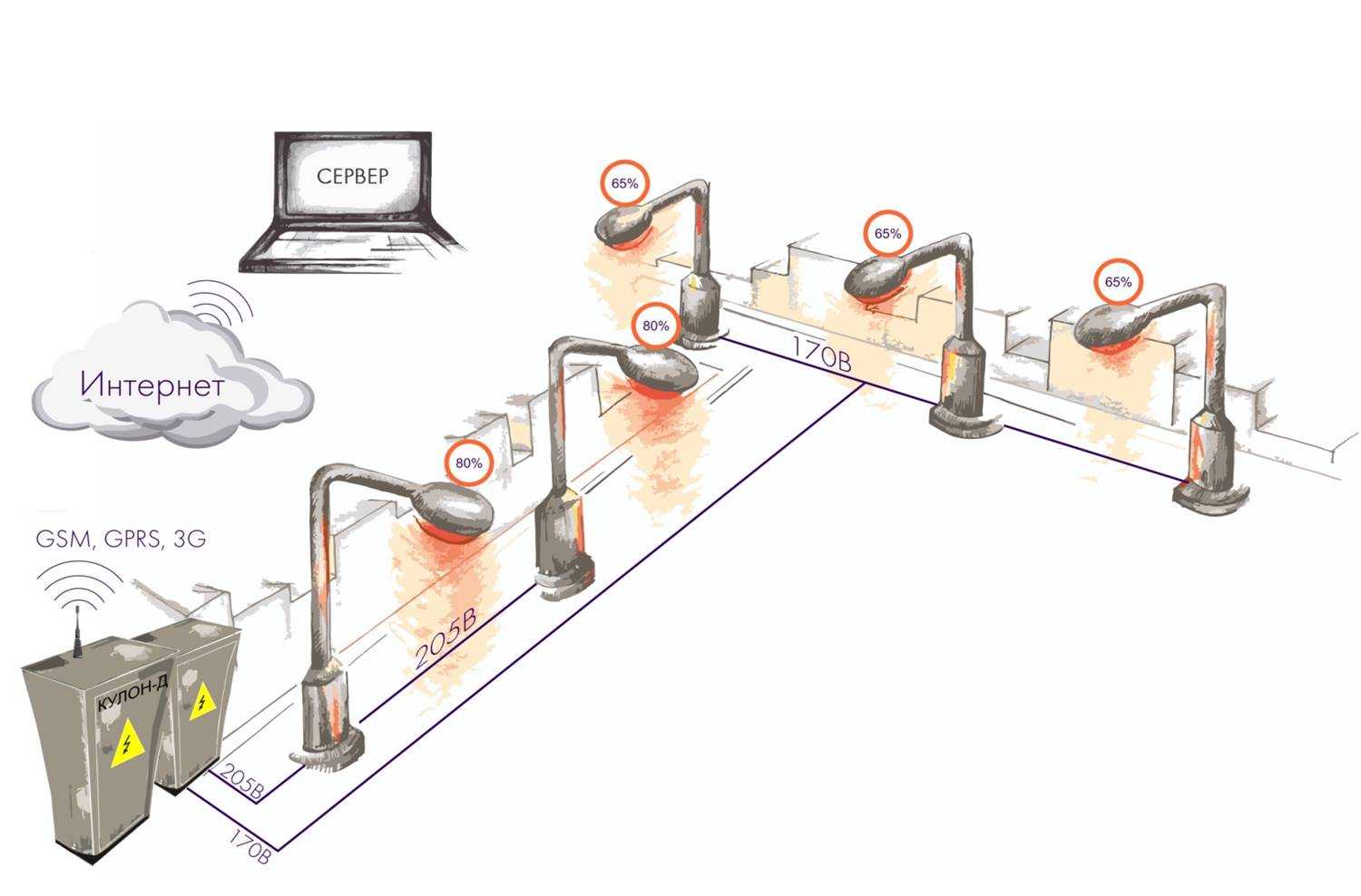

Методы управления уличным освещением

Существует три метода управления освещением. Расскажем о них подробнее.

Ручное управление

Включение фонарей производится вручную, каждый фонарь или их группа контролируется оператором на месте.

По сути это самый старый способ. Когда фонарщик проходил по улице и зажигал каждый масляный или газовый фонарь, а потом гасил их — это и была первая и очевидная реализация метода. Во дворе своего дома освещением мы тоже управляем чаще ручным способом (про автоматизацию ниже).

Фонарщик реализует ручное управление газовой лампой (кстати, снимок современный на нем сотрудник Брестского ГорСвета)

На сегодня в коммунальном хозяйстве ручное управление используют только в экстренных ситуациях, или при выполнении ремонтных работ.

Дистанционное управление

Одно из первых устройств дистанционного управления уличным освещением

Когда все электроснабжение в населенном пункте или его части осуществлялось от отдельной электростанции, функции фонарщика перешли к их персоналу. Ответственное лицо, определив, что на улице достаточно стемнело или рассвело, включало или выключало рубильник, подающий напряжение на сети уличного освещения.

Автоматическое управление

Щит простейшей автоматики уличного освещения

Трансформаторная подстанция

В этом случае, отдельные участки уличного освещения, в зависимости от состояния датчиков и заложенного алгоритма, включаются и выключаются сами. Переход на автоматическую систему связан с тем, что напряжение потребителям стали подавать с помощью локальных трансформаторных подстанций преобразующих высоковольтное напряжение в стандартное.

Это создало два фактора предопределивших переход на автоматику:

Устанавливать (кроме некоторых случаев) отдельные подстанции только для уличного освещения нерентабельно. Трансформаторы сейчас преобразуют напряжение для всех энергопотребителей на территории.
Кроме того, для централизованного управления включением и выключением уличных фонарей, пришлось бы тянуть к каждой отдельной подстанции питающей освещение отдельную линию, что еще более бы увеличило затраты.

Поэтому в 50-е — 60-е годы была внедрена система автоматического управления освещением. Она работала по простейшему доступному на то время принципу. На каждой подстанции устанавливалась автоматика, действующая от датчиков освещенности. Стало темно — подали напряжение на фонари, стало светло — отключили.

Однако датчики подводили в некоторых случаях:

при неправильной калибровке они срабатывали нечетко;
из-за засветки фарами или даже полной луной фонари могли погаснуть ночью;
при закрытии датчика снегом, льдом, грязью или пылью свет включался днем;
в конце концов, датчик мог выйти из строя.

Раритетный датчик освещенности

Потом нашли еще один существенный минус, который проявился во времена, когда стали задумываться об экономии — зачем в ночные часы, если движения людей и транспорта нет, напрасно жечь электроэнергию. Поэтому датчики освещенности стали блокировать с реле времени. Таймер выключал или все фонари полностью или часть их во дворах и малонаселенных улицах в промежуток, например с часу до четырех ночи.

Позже появились еще и так называемые астрономические реле (на фото ниже). В них программное обеспечение по введенным координатам рассчитывает время заката и рассвета в данном месте, и на основе расчета подает сигналы на переключение. В реле также реализуется и функция выключения и включения в заданные часы.

Астрономическое реле

Датчики освещенности остались только для контроля непредвиденного уменьшения естественной освещенности, например из-за тумана. Кажется система на основе астрономического таймера идеальный вариант (на их основе работает большинство систем уличного освещения в небольших населенных пунктах).

Но у нее все равно есть минусы:

Для того чтобы перепрограммировать систему на другое время срабатывания (например на время праздников) необходимо объехать обойти все подстанции. Это отнимает много времени (знаю по своему опыту).
Присутствие человека требуется и для определения неисправностей, снятия показаний с приборов учета расхода электроэнергии.

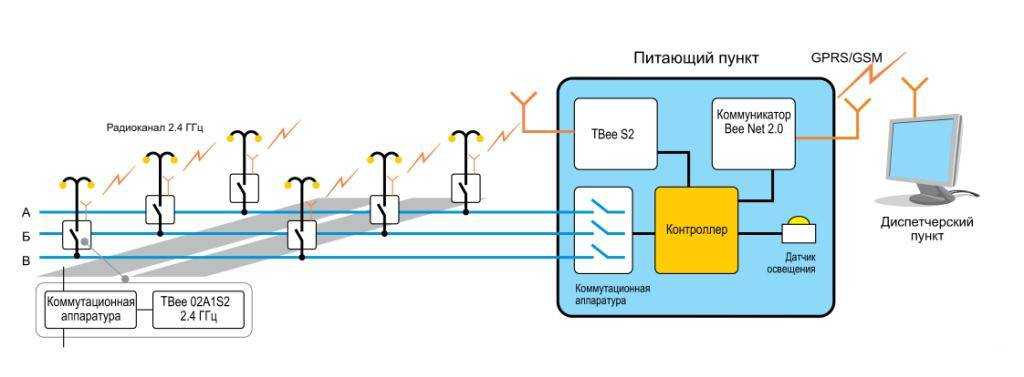

Поэтому на сегодня все больше используют автоматизированные системы управления на основе современных цифровых технологий. В них комбинируется автоматическое и ручное управление. Рассмотрим реализацию одной из типичных систем.

Безопасность

В процессе монтажа и эксплуатации электроприборов придерживайтесь общих правил электробезопасности, а также требований нормативно-правовых актов по электробезопасности.

Не разбирайте устройства под напряжением и не используйте устройства с поврежденным кабелем питания.

Установку и подключение Relay и WallSwitch должен проводить квалифицированный специалист. Не подключайте Relay к источнику питания с напряжением выше 36 В или к цепям переменного тока. Также не подключайте WallSwitch к напряжению, которое выходит за пределы 184–253 В. Это пожароопасно и приведет к поломке устройства.

При установке не допускайте попадания влаги на Relay и WallSwitch или на места соединения кабелей. Учитывайте диапазон рабочих температур и рабочую влажность реле — устройства не должны находиться на открытом воздухе.

Управление внутренним освещением

6.5.10. При питании освещения зданий от подстанций и сетей, расположенных вне этих зданий, на каждом вводном устройстве в здание должен устанавливаться аппарат управления.

6.5.11. При питании от одной линии четырех и более групповых щитков с числом групп 6 и более на вводе в каждый щиток рекомендуется устанавливать аппарат управления.

6.5.12. В помещениях, имеющих зоны с разными условиями естественного освещения и различными режимами работы, должно предусматриваться раздельное управление освещением зон.

6.5.13. Выключатели светильников, устанавливаемых в помещениях с неблагоприятными условиями среды, рекомендуется выносить в смежные помещения с лучшими условиями среды.

Выключатели светильников душевых и раздевалок при них, горячих цехов столовых должны устанавливаться вне этих помещений.

6.5.14. В протяженных помещениях с несколькими входами, посещаемых обслуживающим персоналом (например кабельные, теплофикационные, водопроводные тоннели), рекомендуется предусматривать управление освещением от каждого входа или части входов.

6.5.15. В помещениях с четырьмя и более светильниками рабочего освещения, не имеющих освещения безопасности и эвакуационного освещения, светильники рекомендуется распределять не менее чем на две самостоятельно управляемые группы.

6.5.16. Управление освещением безопасности и эвакуационным освещением можно производить: непосредственно из помещения; с групповых щитков; с распределительных пунктов; с вводных распределительных устройств; с распределительных устройств подстанций; централизованно из пунктов управления освещением с использованием системы централизованного управления, при этом аппараты управления должны быть доступны только обслуживающему персоналу.

6.5.17. Управление установками искусственного ультрафиолетового облучения длительного действия должно предусматриваться независимым от управления общим освещением помещений.

Устройства применяемые для автоматизации управления освещением

Дабы разобраться с вопросом автоматического управления, давайте сначала рассмотрим, а чем отличается централизованная система управления от установки обычных датчиков. И какие, собственно говоря, датчики для этого могут применяться?

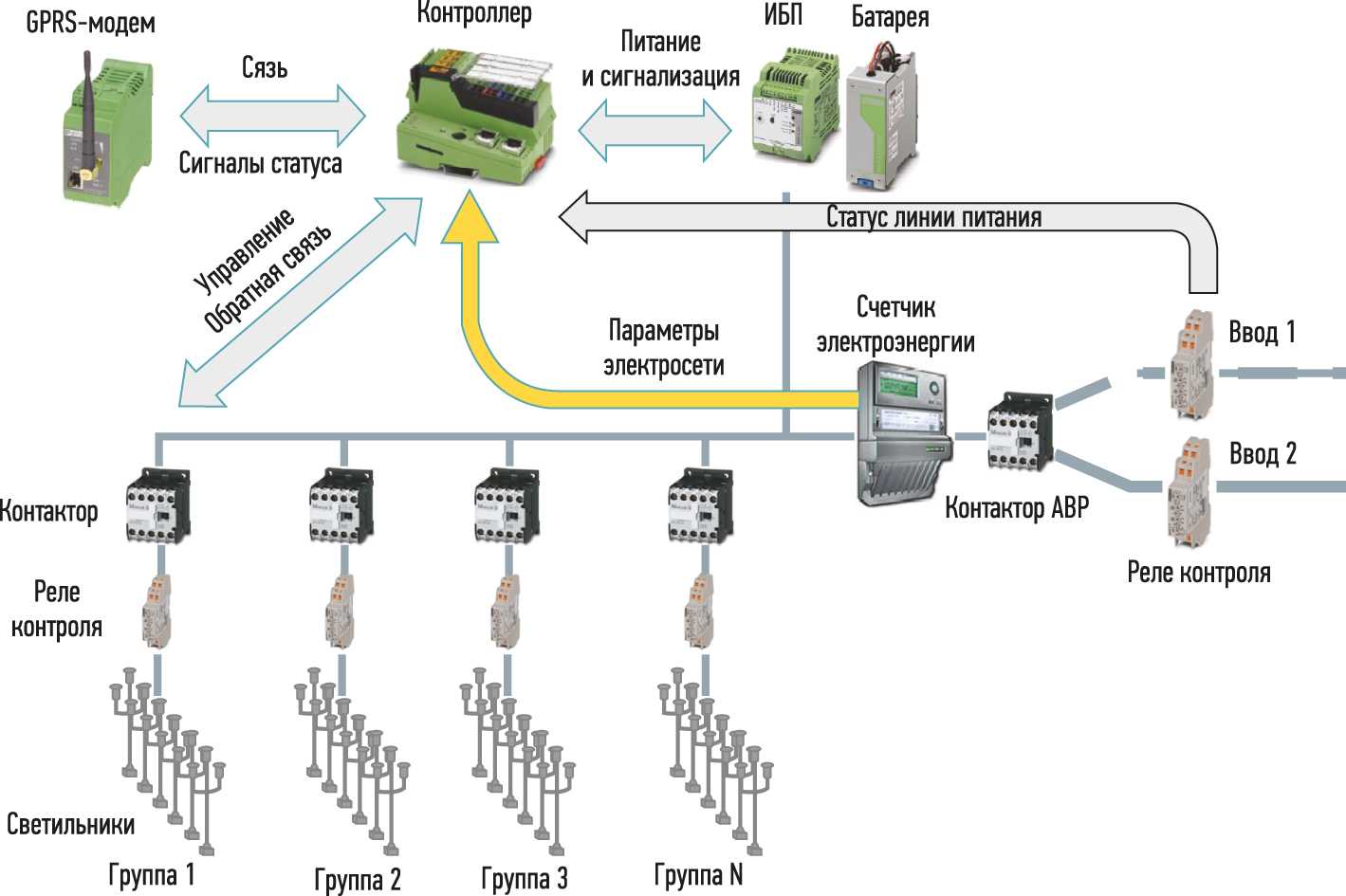

Для ответа на этот вопрос давайте возьмем шкаф управления наружным освещением с централизованной системой, и посмотрим, что к нему подключено. Вы удивитесь, но это обычные датчики освещенности, движения, присутствия, таймеры и концевые выключатели открывания дверей.

Современная система управления освещением и не только

Сам процесс управления осуществляется только за счет этих датчиков. А централизованная система лишь обеспечивает их координацию, изменение режимов работы и удобный интерфейс пользователя для настройки и управления.

То есть, мы вполне можем своими руками создать подобную систему управления, которая только что и будет не столь удобна в эксплуатации.
Но столь ли часто нам необходимо изменять настройки? Может быть раз-два в год – да и то, только на отдельных реле.
Это вполне можно сделать и вручную, а не через WEB-интерфейс. Зато стоимость такой системы будет в разы ниже.
Что нам для этого необходимо? В первую очередь сами датчики. Поэтому давайте остановимся на них подробнее.

Датчик движения	Датчик движения – устройство которое срабатывает при наличии в поле его зрения движения. Данный датчик может отстраиваться от незначительно движения – например, движение веток от ветра, движения животных или удаленного движения людей.
Датчик освещенности	Датчик освещенности срабатывает при снижении уровня освещенности в месте установки устройства до установленного предела. Предел срабатывания вы будете выставлять самостоятельно, и это может быть как полная темнота, так и незначительное затемнение от тучи. Таймер – это устройство, которое отчитывает время между включениями и отключением света. Таймеры могут быть однозадачные – то есть способные отсчитывать время лишь для одной команды, и многозадачные, способные отчитывать время для большого количества задач одновременно.
Концевой выключатель на двери	Концевые выключатели открывания и закрывания дверей. По сути это обычные кнопки, которые монтируются в дверь и фиксируют ее положение. Активно применяются не только для управления освещением, но и для интеграции систем управления освещением с охранными системами.
Датчик присутствия	Датчики присутствия – это устройства, которые фиксируют наличие человека в поле зрения датчика. Они могут быть выполнены по разнообразным технологиям, из-за чего цена на устройство может достаточно сильно отличаться. Например, некоторые датчики фиксируют наличие теплового излучения человека, а некоторые — работают по принципу датчика движения, фиксируя движения человека.

Функционал «умного освещения»

Включение или выключение осветительных приборов напрямую зависит от смены дня и ночи, присутствия в определенном помещении людей. Различные сценарии отвечают за режимы работы электрического оборудования — в ночное время суток могут работать точечные светильники (настенные бра и ночники) без центрального освещения, вечером — общее освещение (люстры, диодные лампы, вмонтированные в потолок), а днем все это отключается от питания.

Большинство систем имеет возможность управления работой домашнего кинотеатра или подсветки.

Логическая составляющая конструируется и закладывается в программный интерфейс во время разработки. Изменяя параметры на небольшом дисплее или пульте, вы управляете всем светом в доме. Понятный и простой интерфейс позволит пользоваться устройством даже пожилым людям или детям.

Система автоматического контроля света состоит из следующих компонентов:

датчик движения, включающий свет только тогда, когда в помещении находится человек, и выключать при его отсутствии;
диммер — плавная настройка освещенности;
жалюзи, карнизы с электрическим приводом — используются для поиска баланса между естественным и искусственным освещением;
электрические приборы — к системе могут подключаться различные бытовые приборы, которые могут функционировать как с ней, так и без нее;
системное оборудование — различные модули, панели управления, пульт ДУ.

Автоматическое управление светом

Существует два готовых решения по автоматизации управления освещением в жилом доме или квартире. Первый метод подразумевает применение отдельных пультов для каждой комнаты. Многочисленные кнопки связаны с определенными осветительными приборами — ночниками, люстрами, бра и т. д.

Это позволяет человеку управлять светом из любой части дома — лежа на диване, сидя в кресле. Когда при чтении книги возникает необходимость в повышении яркости торшера, расположенного в непосредственной близости, достаточно нажать соответствующую кнопку на пульте.

По второму методу настраивается полная автоматизация процесса, требующая установки специальных датчиков. Это могут быть датчики движения, включающие свет при появлении человека и отключающие его через несколько минут после того, как он покинет комнату.

С другой стороны, пользователь имеет возможность выключить свет и находиться в помещении без него — для этого придется щелкнуть по выключателю вручную.

Включение или выключение осветительных приборов по таймеру

При помощи системы настраивается автоматическое управление осветительными приборами по таймеру. Программное обеспечение позволит включать или отключать свет, изменять яркость в зависимости от времени суток. Ближе к вечеру включаются основные светильники, к ночи — ночники и бра с уменьшенной яркостью.

Отличный вариант для загородных домов. Есть возможность настроить включение или отключение света во дворе.

Изменение яркости освещения

Существует три основных способа регулирования яркости осветительных приборов в доме через систему «умного освещения». Первый способ подразумевает применение пульта ДУ, второй — специальной панели на стене, третий — автоматическое изменение яркости через заданный промежуток времени (предыдущий раздел).

Зависимость от времени суток

Такой подход связан с применением отдельных датчиков, фиксирующих изменения освещенности комнат на протяжении всех суток. Это очень удобный вариант, поскольку в отличие от управления освещением по таймеру, позволяет повышать яркость света пасмурным днем, когда в комнате действительно темно.

Создание световых сцен

Световые сцены — это дополнительная функция автоматического управления светом, позволяющая запоминать комбинации нескольких включенных светильников и повторять их по нажатию одной кнопки. Удобный и эффектный вариант, подходящий для частных домов и квартир.

Все ли продукты DALI совместимы друг с другом?

Короткий ответ, «Да.«Все продукты DALI предлагают высокий уровень совместимости друг с другом, но есть некоторые исключения. Исключения обычно составляют некоторые функции, такие как «Функции ночного освещения». В Маркете есть устройства с пометками «Совместимые с DALI» и «Совместимые с DALI».

Устройства, помеченные как «Совместимые», могут иметь только части систем DALI, встроенные в них производителями осветительного оборудования, и не проходят тщательную проверку по протоколам DALI.

Устройства, совместимые с DALI, имеют официальный ЛОГОТИП и полную совместимость с широким спектром операций. Эти устройства производятся «компаниями-членами DALI» и всегда являются лучшим вариантом для покупки.

Как работает DALI?

Система DALI работает, отправляя команды через шину DALI на уникальные адреса светодиодных драйверов, которые контролируют конечный световой поток. Система в основном состоит из трех компонентов: источника питания шины DALI, устройств ввода управления и ПРА.

Давайте разберемся в компонентах системы DALI и в том, как они работают в гармонии.

Автобус DALI

Система DALI состоит из неполяризованного DALI автобус который является ядром всей сети. Двухпроводная шина передает командные сигналы от контроллеров ввода / приложений к принимающим устройствам (драйверам светодиодов).

Двусторонний протокол не только используется для управления освещением, но также помогает:

Настройка всей системы освещения
Выяснение того, какой светильник в здании неисправен
Получение информации о текущих условиях освещения всех светильников

Блок питания DALI подает напряжение 16 В.

Устройства управления

Устройства управления делятся на два типа; контроллер приложения и устройство ввода. Кроме того, устройства управления могут совместно использовать функции обоих компонентов.

Контроллеры приложений

Контроллер приложения получает информацию, принимает решения и отправляет окончательные команды устройствам на принимающей стороне. Эти контроллеры могут обрабатывать информацию из различных источников, таких как устройства ввода, устройства внешней шины, ПРА и другие контроллеры.

Эти компоненты регулируют весь трафик данных в шинной системе.

Устройства ввода

Устройства управления вводом отправляют в систему освещения в режиме реального времени генерируемые пользователем команды. Эти простые устройства могут включать:

Датчики уровня освещенности: Такие компоненты определяют уровень освещенности в любой комнате или пространстве и регулируют цвета выходящего света для поддержания оптимального освещения. Датчики уровня освещенности лучше всего работают в тех случаях, когда необходимо идеальное сочетание дневного и искусственного света.

Датчики движения PIR / датчики присутствия: Такое устройство DALI включает лампы / группы освещения, обнаруживая движение.

Кнопки / ползунки: Используется для простых операций, таких как включение / выключение света или группы огней. Сюда также входят такие устройства, как цветные колеса.

Пластины регулятора яркости: Используется для регулировки затемнения

Таблички контроллера сцены: Используется для управления и настройки сцен

Системы управления зданием: Помогает управлять и контролировать освещение всего здания

Контроллеры приложений обрабатывают 24-битные сигналы от устройств ввода и передают 16-битные команды управляющему устройству.

Команда, генерируемая блоком управления, поступает на механизм управления, который регулирует ток в ваших светодиодных осветительных приборах. Ведущие устройства DALI отправляют команды ведомым компонентам (например, драйверу DALI).

Механизм управления

Принимающая сторона системы состоит из управляющего механизма, который в основном представляет собой DALI. Светодиодные драйверы которые обеспечивают светом лампы. Драйвер светодиодов DALI принимает команды от приложений / контроллеров ввода и подает на лампу требуемый ток. Сети DALI поддерживают различные драйверы светодиодов и балластные системы.

Адреса Дали

Каждому драйверу светодиода назначается уникальный адрес, который используется для управления этим драйвером. Адресные функции открывают новые горизонты управляемости. Мы можем сгруппировать несколько светильников и посылать им команды одновременно, или мы можем управлять отдельными светильниками.

Адреса позволяют гибко настраивать сцены и группировать. Мы также можем назначить определенные контроллеры устройств ввода, такие как датчики и переключатели, определенным осветительным приборам в соответствии с приложениями.

Самостоятельное управление освещением

Если говорить о небольшой территории, например, такой как участок возле дома или производственная площадка небольших размеров (не более 100 х 100 метров), то там не нужны сложные системы управления уличным освещением.

Дистанционное управление тоже не обязательно (даже с помощью смартфона). Пока вы будете включать нужное приложение, то можно подойти и включить механический выключатель. На такую территорию редко устанавливается более десятка фонарей. Исключение, когда управление уличными фонарями взаимосвязано с домом или системой охраны.

Поэтому разберем, как устроить своими руками систему управления уличного освещения небольшой территории. Она, как показывает практика, может значительно уменьшить затраты на энергоснабжение.

Что нам нужно осветить

Наиболее распространено разделение на следующие группы светильников:

Светильники, которые горят все темное время суток (все зависит от желания хозяев) обычно их располагают перед парадным входом.
Дороги внутри территории желательно освещать только при появлении людей или техники (см. Освещение сада и дорожек своими руками). Это правило касается и участков, где возможно появления незваных гостей (с целью охраны).
Подсветку фасада, декоративное освещение или праздничную иллюминацию — она должна гореть только вечером.
Площадка перед въездными воротами и гаражом. Можно освещать только при приближении техники, а не людей.

Что нам для этого понадобится

Кроме проводов и арматуры, надо будет приобрести еще некоторые детали. Все не дорогостояще и не дефицитно, приведем примерные цены на них.

Реле времени — цена от 300 рублей.

Реле времени

Астрономическое реле — от 500 рублей.
Световое реле (сумеречный датчик) — от 500 рублей.

Световое (сумерочное) реле с выносным датчиком

Емкостное реле (датчик присутствия или приближения) — от 500 рублей.

Емкостное реле

Замечу, это российские цены, приобрести все можно и дешевле в интернете (не учитывая качества).

Как подключать

Все эти детали (современного исполнения) питаются от стандартной сети 220 вольт и могут коммутировать приличную нагрузку. То есть, промежуточных реле и контакторов, понижающих трансформаторов не надо, стоит только продумать защиту от перегрузок.

Схема подключения почти всегда указана на корпусе, в том числе и выводы для подачи сигнал на блокировку/деблокировку. Дополнительно назначения клемм прописывает инструкция. Даже с минимальными (но уверенными знаниями электротехники) проблем не возникнет.

Собираем схемы

Расскажем, что и как применить для каждого освещаемого объекта (территории):

Перед входом — просто подключаем через астрономическое реле или реле освещения. Сбои из-за различных обстоятельств не критичны, что впрочем, справедливо и для всех остальных случаев.
Пути перемещения внутри территории — тут задача сложнее. Решаем ее так: возле всех входов и выходов устанавливаем датчики присутствия, они дают сигнал на реле времени, которое должно включить освещение, на промежуток которого с запасом хватит на дорогу. Для того чтобы система не включалась днем предусматриваем ее блокировку датчиком освещения или астрономическим реле.
Подсветку и иллюминацию — через астрономическое реле, включаем после заката, тушим, когда все спят. Если речь идет только об освещении на праздники, можно использовать обычный таймер (за несколько дней время заката не сильно измениться).
Въезд для автомобиля — если у вас автоматические ворота, то контроллер управления ими чаще всего имеет выход для управления освещения. Если нет — лучший выход применить датчик освещенности.

Но нужно сделать, так чтобы он реагировал только на фары подъезжающего автомобиля. Для этого — на глазок крепим бленду (трубку небольшой длины и подходящего диаметра), она исключит постороннюю засветку.

Устанавливаем датчик не на щитке, а в месте, где он будет попадать под створ ваших фар при подъезде. Дополнительно можно блокировать включение освещения днем с помощью реле времени.

Вот и все что мы хотели рассказать о том, что такое система управления уличным освещением. Будем рады, если наша статья помогла вам. Живите в безопасности, но не переплачивайте за электроэнергию.

Общие требования

6.5.1. Управление наружным освещением должно выполняться независимым от управления внутренним освещением.

6.5.2. В городах и населенных пунктах, на промышленных предприятиях должно предусматриваться централизованное управление наружным освещением (см. также 6.5.24, 6.5.27, 6.5.28).

Централизованное управление рекомендуется также для общего освещения больших производственных помещений (площадью несколько тысяч квадратных метров) и некоторых помещений общественных зданий.

Способы и технические средства для систем централизованного управления наружным и внутренним освещением должны определяться технико-экономическими обоснованиями.

6.5.3. При использовании в системах централизованного управления наружным и внутренним освещением средств телемеханики должны соблюдаться требования гл. 3.3.

6.5.4. Централизованное управление освещением рекомендуется производить:

наружным освещением промышленных предприятий — из пункта управления электроснабжением предприятия, а при его отсутствии — с места, где находится обслуживающий персонал;
наружным освещением городов и населенных пунктов — из пункта управления наружным освещением;
внутренним освещением — из помещения, в котором находится обслуживающий персонал.

6.5.5. Питание устройств централизованного управления наружным и внутренним освещением рекомендуется предусматривать от двух независимых источников.

Питание децентрализованных устройств управления допускается выполнять от линий, питающих осветительные установки.

6.5.6. В системах централизованного управления наружным и внутренним освещением должно предусматриваться автоматическое включение освещения в случаях аварийного отключения питания основной цепи или цепи управления и последующего восстановления питания.

6.5.7. При автоматическом управлении наружным и внутренним освещением, например, в зависимости от освещенности, создаваемой естественным светом, должна предусматриваться возможность ручного управления освещением без использования средств автоматики.

6.5.8. Для управления внутренним и наружным освещением могут использоваться аппараты управления, установленные в распределительных устройствах подстанций, распределительных пунктах питания, вводных распределительных устройствах, групповых щитках.

6.5.9. При централизованном управлении внутренним и наружным освещением должен предусматриваться контроль положения коммутационных аппаратов (включено, отключено), установленных в цепи питания освещения.

В каскадных схемах централизованного управления наружным освещением рекомендуется предусматривать контроль включенного (отключенного) состояния коммутационных аппаратов, установленных в цепи питания освещения.

Выбор системы автоматического управления освещением в 1-2 клика!

Шаг первый. Выберите способ управления светильниками

* — Места длительного пребывания человека – это помещения или территория, где человек длительное время выполняет какую-либо работу или просто находится в этой зоне. Например, кабинеты в офисах, учебные классы и аудитории, производственные цеха с окнами, теплицы, комнаты в жилом доме и пр.

Как работает. При снижении естественной освещенности, автоматика включает освещение. Когда естественного света достаточно, автоматика отключает искусственное освещение.

Как работает. Датчики освещенности поддерживают в контролируемой зоне заданный уровень освещенности, автоматически плавно увеличивая или уменьшая световой поток соответствующей группы светильников в зависимости от уровня естественного света.

** — Места кратковременного пребывания человека – это помещения или территория, где человек появляется периодически и на непродолжительное время. Например, коридоры, холлы, складские пролёты, проходы и проезды автопаркингов и т.д.

Как работает. Автоматика работает без регулирования светового потока, по принципу «включить – выключить». Движение есть – освещение включено, движения нет – отключается через 20 сек – 6 мин.

Как работает. Автоматически включается по времени, например, в начале рабочего дня. При отсутствии движения поддерживается пониженная мощность 15-20% (устанавливается в пределах 10-100%). При фиксации движения датчиками или видеокамерами, освещение плавно в течение 3 сек переключается в режим номинальной мощности. Когда движение полностью прекратилось, с задержкой 20 сек – 6 мин освещение так же плавно возвращается в режим пониженной мощности. В любой период времени освещение автоматически может отключаться, например, на время перерыва, на ночь. При достаточной естественной освещенности автоматика также может отключать светильники от сети 220В (для помещений с окнами или для уличных осветительных установок, например, уличных парковок, территорий складирования грузов и т.д).

Как работает. От двух до четырех каналов, работающих только по освещенности (стандартный сумеречный выключатель) и один канал управления архитектурной подсветкой с отключением ночью на несколько часов для экономии электроэнергии.

Помните, что, за редким исключением, в любом здании могут быть места как с длительным, так и с кратковременным пребыванием человека. Разделите здание на зоны и выбирайте соответствующую систему управления освещением!

Управление наружным освещением

6.5.19. Система управления наружным освещением должна обеспечивать его отключение в течение не более 3 мин.

Управление наружным освещением рекомендуется осуществлять из ограниченного числа мест.

6.5.20. Для небольших промышленных предприятий и населенных пунктов допускается предусматривать управление наружным освещением коммутационными аппаратами, установленными на линиях питания освещения, при условии доступа обслуживающего персонала к этим аппаратам.

6.5.21. Централизованное управление наружным освещением городов и населенных пунктов рекомендуется выполнять:

телемеханическим — при количестве жителей более 50 тыс.;
телемеханическим или дистанционным — при количестве жителей от 20 до 50 тыс.;
дистанционным — при количестве жителей до 20 тыс.

6.5.22. При централизованном управлении наружным освещением промышленных предприятий должна обеспечиваться возможность местного управления освещением.

6.5.23. Управление освещением открытых технологических установок, открытых складов и других открытых объектов при производственных зданиях, освещение которых питается от сетей внутреннего освещения, рекомендуется производить из этих зданий или централизованно.

6.5.24. Управление наружным освещением города должно осуществляться от одного центрального диспетчерского пункта. В крупнейших городах, территории которых разобщены водными, лесными или естественными преградами рельефа местности, могут предусматриваться районные диспетчерские пункты.

Между центральным и районным диспетчерскими пунктами необходима прямая телефонная связь.

6.5.25. Для снижения освещения улиц и площадей городов в ночное время необходимо предусмотреть возможность отключения части светильников. При этом не допускается отключение двух смежных светильников.

6.5.26. Для пешеходных и транспортных тоннелей должно предусматриваться раздельное управление светильниками дневного, вечернего и ночного режимов работы тоннелей. Для пешеходных тоннелей, кроме того, необходимо обеспечить возможность местного управления.

6.5.27. Управление освещением территорий школ-интернатов, гостиниц, больниц, госпиталей, санаториев, пансионатов, домов отдыха, парков, садов, стадионов и выставок и т.п. рекомендуется осуществлять от системы управления наружным освещением населенного пункта. При этом должна быть обеспечена возможность местного управления.

При питании освещения указанных объектов от сетей внутреннего освещения зданий управление наружным освещением может производиться из этих зданий.

6.5.28. Управление световым ограждением высотных сооружений (мачты, дымовые трубы и т.п.) рекомендуется предусматривать из объектов, к которым эти сооружения относятся.

6.5.29. Централизованное управление сетями наружного освещения городов, населенных пунктов и промышленных предприятий должно осуществляться путем использования коммутационных аппаратов, устанавливаемых в пунктах питания наружного освещения.

Управление коммутационными аппаратами в сетях наружного освещения городов и населенных пунктов рекомендуется производить, как правило, путем каскадного (последовательного) их включения.

В воздушно-кабельных сетях допускается включение в один каскад до 10 пунктов питания, а в кабельных — до 15 пунктов питания сети уличного освещения.

Заключение

В заключение, DALI предлагает большие возможности для повышения эффективности освещения здания, управления освещением, гибкости в эксплуатации, простоты установки, взаимодействия, снижения затрат на обслуживание освещения и воплощения вашей мечты о беспроводном управлении освещением.

DALI может управлять лампами RGBW и / или настраиваемыми белыми лампами. Вы можете создать и загрузить несколько сцен в памяти светильника, чтобы использовать их позже. Это намного лучше, чем аналогичные проприетарные протоколы, поскольку цифровой протокол может обеспечить высокий уровень точности и согласованности в регулировке яркости и цвета.

Есть дополнительные вопросы по DALI? Свяжитесь с RC Lighting и получите ответы на все свои вопросы сегодня.
