Какие требования к электропроводке в деревянном доме

Правила монтажа проводки в деревянном доме по нормативам строительных правил: что надо знать

Строительные нормативы и правила (СНИП) своим пунктом 15.3 подтверждают требование ПУЭ о выполнении внутренних электрических сетей кабелями и проводами с изоляцией, не распространяющей горение и только медными жилами.

В жилом здании алюминий не допускается. Про металлические трубы и короба здесь ничего не говорится, что несколько упрощает подход к монтажу.

Однако следует учитывать, что при отказе от металлических труб владелец здания, нарушая требования ПУЭ, действует на свой страх и риск в вопросе пожарной безопасности.

Здесь используются не только металлическая гофра, но и пластиковая, которую мышки прогрызают на ура.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

(Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
(Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

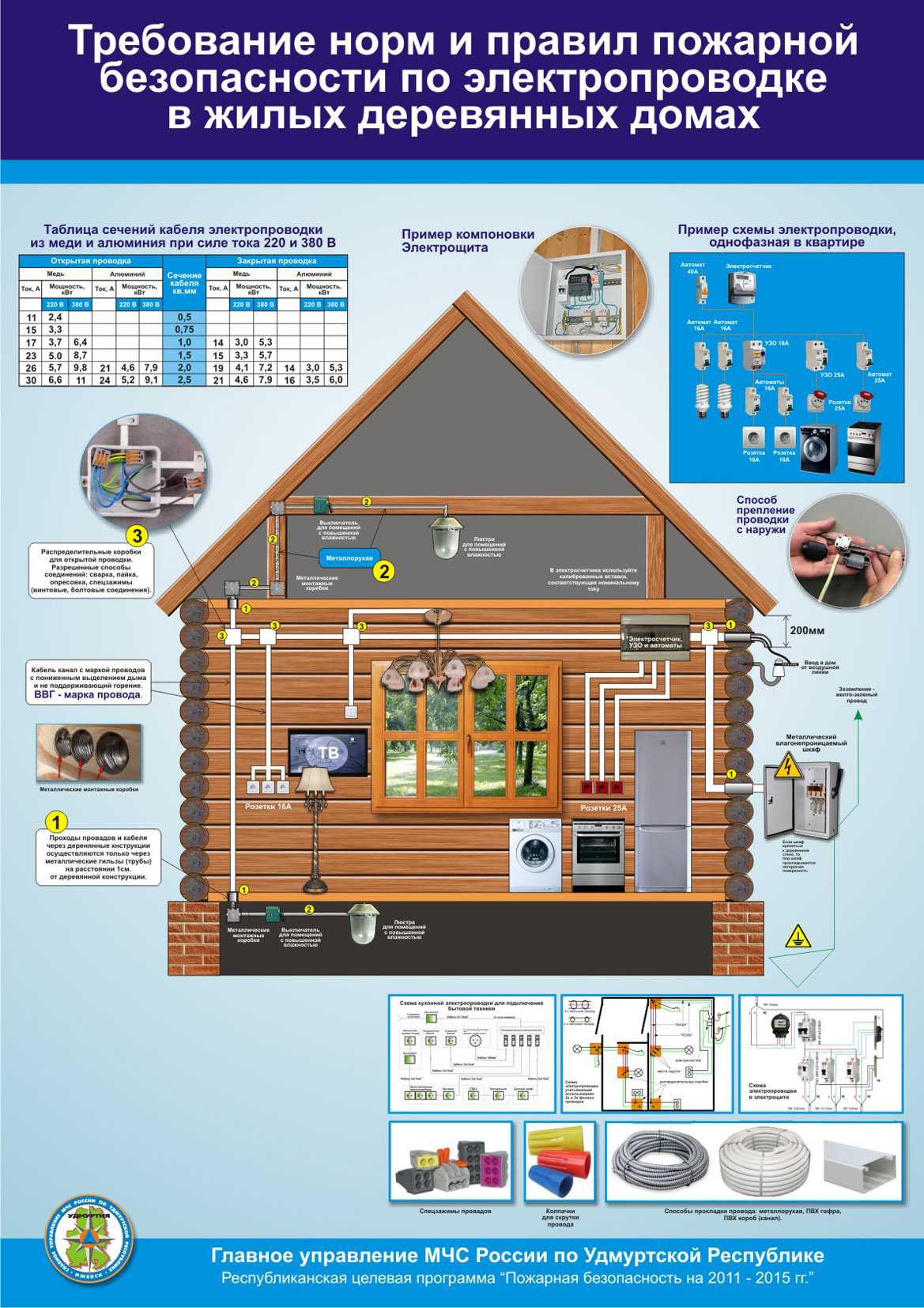

Основные требования к электропроводке в деревянном доме

Своды правил ПУЭ и СНиП разрабатываются специалистами в области безопасности. Это не каприз кабинетного чиновника, а перечень необходимых норм, соблюдение которых максимально приближает уровень «беспечности» к желаемому. Можно сказать, что сама жизнь пишет эти сухие главы, за которыми подчас скрыты человеческие трагедии.

Основной причиной возгораний в деревянных постройках является короткое замыкание электропроводки

Статистические данные о пожарах, к сожалению, не оставляют сомнений в том, что деревянное строительство всегда находится на передовой линии риска возгорания. Однако если вспомнить, что сотни (а может, и тысячи) лет наши предки жили именно в деревянных срубах, есть надежда, что всё возможно, нужно лишь грамотно разобраться с проводкой. Ведь именно она в подавляющем большинстве случаев становится причиной возгорания.

Основные требования, содержащиеся в ПУЭ и ГОСТах, сводятся к следующему:

Расчёт проводки должен производиться с запасом до 30%. Это касается в первую очередь подбора площади поперечного сечения проводов, так как именно от этого зависит степень нагрева изоляции и вероятность короткого замыкания во время эксплуатации. Чтобы охватить всю картину электрификации в целом, необходимо подготовить рабочий проект с подробной схемой и спецификацией разводки электричества, а по окончании работ пройти сертификацию и получить паспорт проводки.
Качество выполнения соединений не должно допускать ни малейшей возможности поражения жителей дома электрическим током.
Нагревание и возгорание кабелей недопустимо, так как это с большой вероятностью приведёт к поджогу всего дома. Возможность коротких замыканий должна быть полностью исключена.

Существенным препятствием, затрудняющим самостоятельное проведение работ по установке проводки в деревянном доме, является отсутствие единого документа, регулирующего монтаж. Основные регламенты рассредоточены в нормативных документах ГОСТ и СНиП и не систематизированы. Поэтому при составлении проекта лучше обратиться к профильной организации, имеющей лицензию на такого рода деятельность.

Проведение испытаний электропроводки

Установленная в здании электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала электропроводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электрической проводки в доме.

ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах

Итак, ещё раз повторим, что мы оставили за рамками данной статьи наружный монтаж электропроводки в кабель-каналах. Также не рассматриваем т.н. ретро проводку. Этот вариант как по дизайну, так и по финансовой составляющей подходит далеко не всем.

Поэтому ставим задачу – необходимо смонтировать скрытую электропроводку в деревянном или каркасном доме безопасным и регламентируемым способом. С чего начать?

На первый взгляд кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:

Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.1:

Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

И пункт 13.5.2:

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

Кабель — это два и более изолированных проводника, объединённых воедино и покрытых изоляцией.

Провод — это одножильный или многожильный имеющий или не имеющий изоляцию проводник.

Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, нераспространяющий горение, без дополнительных защитных оболочек.

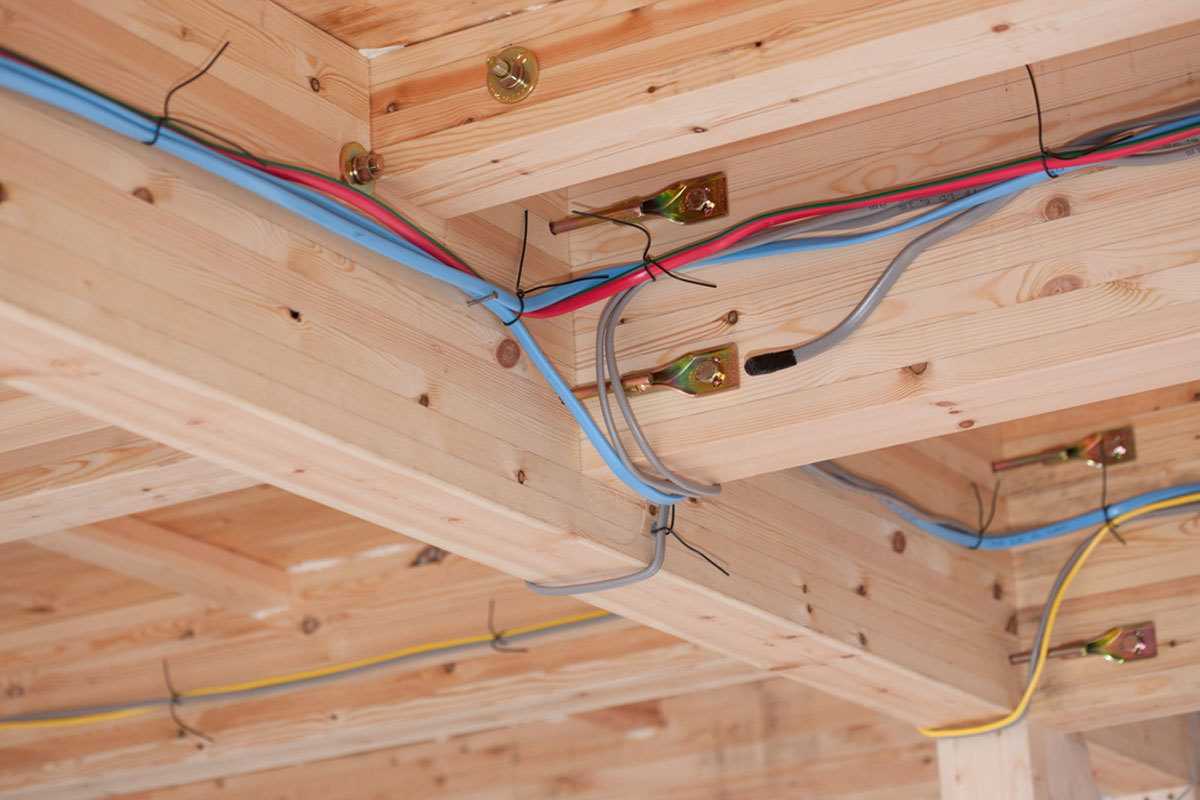

Рабочие могут, монтируя гипсокартон или что-то сверля, пробить незащищённый кабель саморезом или гвоздём. Изоляцию кабеля может повредить острая кромка металлического профиля. Кабель могут прогрызть (как вариант) крысы или мыши. Кроме этого, скопление древесной пыли при искре или пробое изоляции может привести к быстрому распространению пламени внутри стен.

Конечно, на первый взгляд кажется, что подобное решение избыточно, но таким образом мы защищаем кабель от форс-мажорных обстоятельств, включая распространённую ситуацию: «забыл, где в стене идёт кабель, повесил полку/картину и повредил его».

Хотя, чтобы избежать подобных ситуаций, кабель прокладываем не как придётся, а по строго заданным и размеченным кабельным трассам, при необходимости делая фотографии с приложенной рулеткой.

3 Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Сначала монтируется внешнее электрооборудование

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися “усами”.
5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

Нормативные документы

При разработке проектной документации и проведении монтажных работ необходимо учитывать требования следующих стандартов:

Правила эксплуатации электроустановок (ПУЭ) в действующей редакции;
Свод строительных норм и правил (СНиП), которые актуализируются по мере внесения корректировок в законодательство РФ.

ПУЭ, издание 7

В документе перечислены требования по проектированию и организации электрических сетей в многоквартирных жилых домах или частных владениях, а также на промышленных объектах.

На середину 2020 г. последней является 7 редакция (действует с начала 2003 г.), утвержденная Приказом Министерства энергетики Российской Федерации №204 от 8 июля 2002 г.

СНиП 3.05.06-85

Документация была разработана в СССР и содержала правила создания и реконструкции электрических проводок в домах и при строительстве магистральных линий электропередач напряжением до 750 кВ (воздушного типа). После проведения актуализации стандарт получил обозначение СП 76.13330.2016. При этом в тексте сохранены ссылки на ГОСТы, принятые в СССР.

СНиП 31-02

В 2001 г. был принят дополнительный норматив СНиП 31-02, регламентирующий действия при строительстве частных домов в сельской местности или в черте города. Документ утвержден Постановлением Госстроя РФ. Впоследствии в текст вносились дополнения. В нормативном правовом акте перечислены основные требования по планировке (с указанием допустимых площадей) помещений, по несущей способности конструкций и пожарной безопасности. СНиП 31-02 используют при разработке проектов вместе с другими актами (перечень приведен в приложении к документу).

Проверка работоспособности системы

Существуют несколько вариантов проверки выполненных работ по электропроводке в частном доме. Самостоятельно проверить выполненный электромонтаж можно при помощи специального индикатора. Если электрика в деревянном доме установлена правильно, то он будет показывать цепь на замкнутых участках.

Пример типовой схемы электропроводки в частном доме.

Сопротивление изоляции можно протестировать мегомметром. Другой способ проверки – вызов специалистов из электролаборатории по комплексному замеру. В случае успешного завершения испытаний в частном порядке выдаётся протокол, необходимый для опломбирования электросчётчика и отчёта перед организацией, поставляющей электроэнергию.

Схема, по которой проводился весь монтаж электропроводки, помещается на стену распределительного щитка. В случае каких-либо неисправностей это поможет определить источник проблем.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме

В таких строениях особенно важно соблюдать правила противопожарной безопасности

Выбор способа прокладки

Существует 2 способа прокладки электропроводки:

внутренний. Кабель располагается в специальных металлических гофрированных трубах в фальшстене из гипсокартона, за подвесным потолком. Внутренняя проводка для деревянного дома выигрывает тем, что сохраняется полезная площадь здания и его эстетический вид, не нужно искать материал для маскировки проводов и их защиты от механических повреждений. Но у данного метода (скрытая проводка) есть и свои недостатки: трудно диагностировать поломки внутри стен, невозможен демонтаж отдельных участков;
наружный. Он заключается в прокладывании проводки по плинтусам, в кабель-каналах, коробах. Данный метод прост, требует меньше времени. Можно организовать контроль за проводкой и вовремя устранить неполадки. Провода охлаждаются, исключается возможность их перегрева и возгорания. Наружная электропроводка имеет и минусы. Недостатками способа является то, что кабель-каналы занимают полезную площадь и не всегда вписываются в интерьер дома.

Открытая электропроводка в деревянном доме

Кабель-канал служит для защиты электропроводки от разных повреждений и ее маскировки.

Кабель-канал—короб разного размера, через который прокладываются провода. Он имеет прямоугольную форму. С помощью зажимов фиксируется крышка, которая не допускает проникновения внутрь пылевых загрязнений. Кабель-канал необходим для того, чтобы завуалировать места расположения проводов.

Конструкция не только придает красивый вид помещению, но и выполняет ряд функций. Она предохраняет от воздействия химических веществ, ударов, касаний, воды. Монтажный короб безопасен для окружающих, потому что не проводит электричество. Кабель-канал для деревянного дома должен не поддерживать горение, быть с маркировкой «н.г.».

В бревенчатом доме кабель можно прикрепить с помощью изоляторов. Сначала фиксируются диэлектрические ролики, к ним крепят кабель. В случае, когда невозможно использовать кабель-каналы и изоляторы, проводку укладывают с помощью скоб.

Скрытая проводка

Установка скрытой проводки начинается с составления плана-схемы расположения борозд.

Далее выполняется разметка трассы. Проводят ровные линии канавок с помощью строительного уровня, нивелира, отвеса. При монтаже скрытой электропроводки сверлят стену так, чтобы спрятать ее внутри. Скрытая электропроводка не портит внешний вид дома, защищает от поражения током.

Сверление проводится по прямой вертикально или горизонтально. Скрытая проводка может прятаться в негорючем утеплителе пола и в углублениях между бревнами. Намечаются места розеток, выключателей, распылителей. Выбирается инструмент, которым будут проводиться работы.

Прокладываются металлические трубы. Место для кабеля внутри труб должно быть менее половины свободного пространства. Проложить кабель внутри труб можно с помощью протяжных тросов.

2 Проектирование электроснабжения – основные моменты

Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.

Проект электроснабжения необходимо согласовать

Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.

В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при разводке электропроводки используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите провод сечением не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.

Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:

недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).

Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.

Как нельзя монтировать электропроводку

Правила устройства электроустановок (ПУЭ) устанавливают полный запрет на монтаж электропроводки непосредственно по деревянным поверхностям здания! Тем более ее нельзя прикрывать отделочными строительными материалами, склонными к воспламенению. Не следует надеяться на высокое качество изоляционного слоя современной кабельной продукции, так как она может быть повреждена в результате различных негативных процессов и реакций, протекающих в установленных кабель-каналах.

К таким воздействиям можно отнести перепады температуры, накопление влаги и пыли, а также микротрещины в изоляции. Все это может создать ситуацию, при которой существует возможность пробоя между проводниками, что чаще всего приводит к возгоранию изоляции с последующим воспламенением древесины.

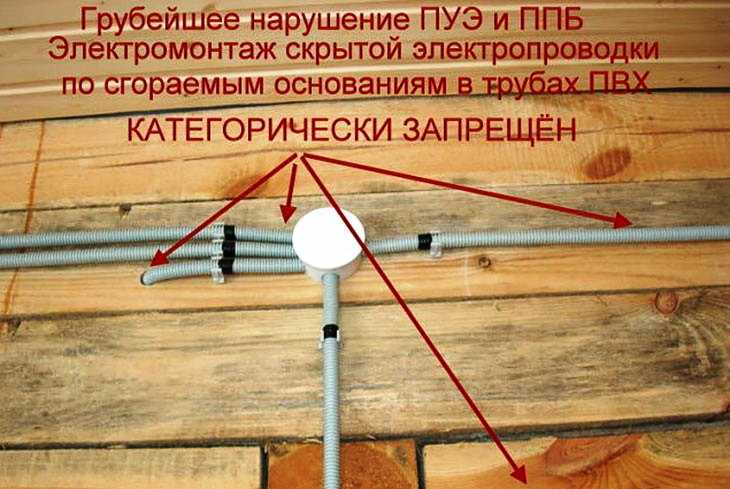

Использование пластиковых гофр и труб запрещено на основании следующих факторов: низкая механическая прочность, возможность повреждения грызунами, плохая устойчивость к огню. К тому же в этих конструкциях может накапливаться древесная пыль, которая склонна к самовозгоранию. Даже металлические гофрированные рукава не способны защитить строение от возгорания при коротком замыкании в скрытой электропроводке. Толщина их стенок небольшая и они не смогут выдержать высокую температуру электрической дуги.

Кабель-каналы для скрытой проводки в деревянных строениях должны выдерживать короткое замыкание без прогорания стенок в течение длительного времени. Этим характеристикам в полной мере соответствуют стальные, а также медные трубы и короба.

Конечно, правила устройства электроустановок — это очень консервативный регламентирующий документ. Современная реальность вносит свои коррективы и многие застройщики не соблюдают правила устройства скрытой электропроводки в зданиях из дерева. Мотивируют они это тем, что автоматика защитит от любых аварийных ситуаций, что типично для зарубежных стран. Но живем в России и должны руководствоваться нашей нормативной базой. Консерватизм в такого рода документах позволяет избежать серьезных аварий, с жертвами и уничтожением недвижимости. Помните об этом!
